MODE D'EMPLOI WRB54+ COMET LABS

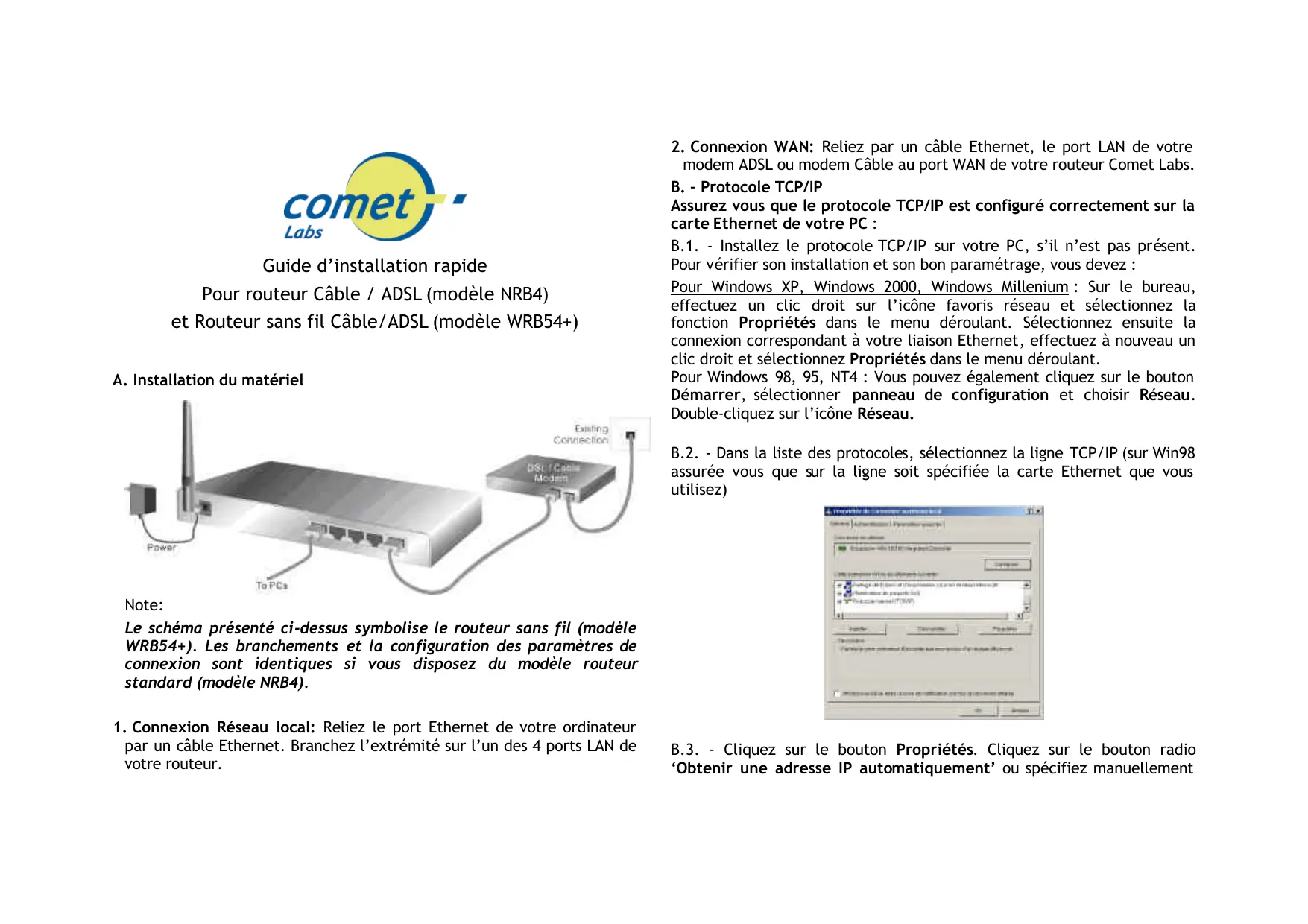

CO. sd Labs Guide d’installation rapide Pour routeur Câble / ADSL (modèle NRB4) et Routeur sans fil Câble/ADSL (modèle WRB54+) A. Installation du matériel _J > ” ToPCs Note: Le schéma présenté ci-dessus symbolise le routeur sans fil (modèle WRB54+). Les branchements et la configuration des paramètres de connexion sont identiques si vous disposez du modèle routeur standard (modèle NRB4).

1. Connexion Réseau local: Reliez le port Ethernet de votre ordinateur

par un câble Ethernet. Branchez l'extrémité sur l’un des 4 ports LAN de votre routeur.

2. Connexion WAN: Reliez par un câble Ethernet, le port LAN de votre

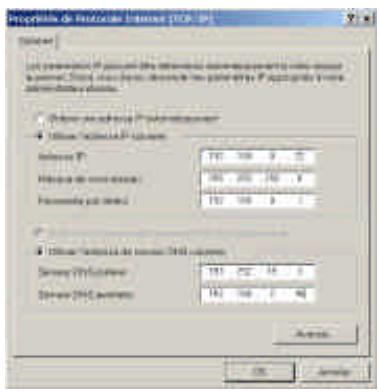

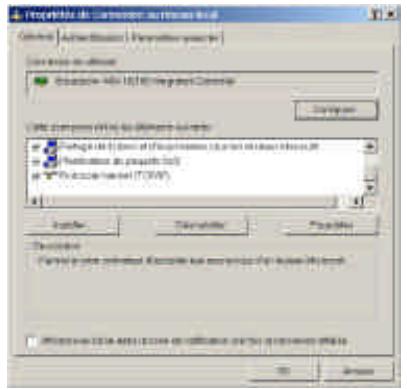

modem ADSL où modem Câble au port WAN de votre routeur Comet Labs. B. - Protocole TCP/IP Assurez vous que le protocole TCP/IP est configuré correctement sur la carte Ethernet de votre PC : B.1. - Installez le protocole TCP/IP sur votre PC, s’il n’est pas présent. Pour vérifier son installation et son bon paramétrage, vous devez : Pour Windows XP, Windows 2000, Windows Millenium : Sur le bureau, effectuez un clic droit sur l'icône favoris réseau et sélectionnez la fonction Propriétés dans le menu déroulant. Sélectionnez ensuite la connexion correspondant à votre liaison Ethernet, effectuez à nouveau un clic droit et sélectionnez Propriétés dans Le menu déroulant. Pour Windows 98, 95, NTA : Vous pouvez également cliquez sur le bouton Démarrer, sélectionner panneau de configuration et choisir Réseau. Double-cliquez sur l'icône Réseau. B.2. - Dans la liste des protocoles, sélectionnez la ligne TCP/IP (sur Win98 assurée vous que sur la ligne soit spécifiée la carte Ethernet que vous utilisez) B.3. - Cliquez sur le bouton Propriétés. Cliquez sur le bouton radio “Obtenir une adresse IP automatiquement’ ou spécifiez manuellement

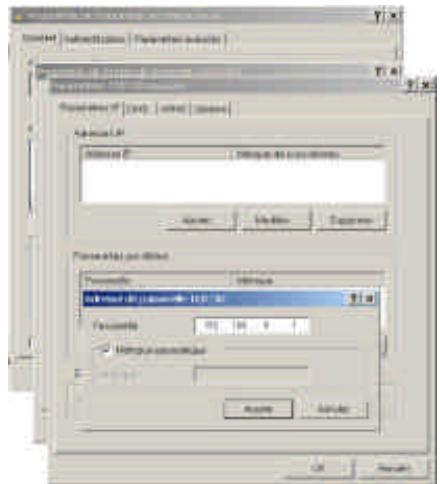

une adresse IP conforme au sous-réseau dans lequel est connecté le routeur (Par défaut 192.168.0.xxx). N'oubliez pas de spécifier Le masque de sous réseau correspondant (255.255.255.0). B.4 - Pour Windows XP, Windows 2000, Windows Millenium: Cliquez ensuite sur le bouton Avancé et sélectionnez l’onglet adresse IP. Dans la zone passerelle par défaut, cliquez sur le bouton ajouter et entrez l'adresse du routeur Comet Labs , puis valider. Pour Windows 98, 95, NT4 : Cliquez sur le bouton passerelle et entrez l’adresse du routeur Comet Labs , puis valider. Cliquez sur OK et fermer toutes les fenêtres du panneau de configuration réseau. C. Configuration du Routeur à l’aide de votre navigateur Internet C.1 - Lançer votre logiciel de navigation Internet (IE 5.0 ou Netscape 6.0 - version minimum requise), déconnecter la fonction proxy ou ajouter l’adresse IP du routeur dans la liste des exclusions. Dans la barre d’adresse entre l'adresse IP de votre routeur Comet Labs (par défaut : http://192.168.0.1) et cliquez sur la touche Entrée. C.2 - Entrez le mot de passe (valeur par défaut “admin” en minuscules) dans la zone System Password , puis cliquez sur Le bouton [Log in]. C.3 - L'écran suivant s’affichera :

Monnet Parke ViavLog | Giant List. | Hip] Fast Dance Tue: Wed Oo O1 03229 2003 C.4 - Sélectionnez le lien Wizard dans le menu à gauche et suivez Le guide de configuration, entrez les paramètres en fonction de votre connexion et valider les différentes pages jusqu’à la fin de cet assistant de configuration. (Pour connaître les différentes zones et leur contenu, n’hésitez pas à utiliser l’aide en ligne ou à vous référer au manuel de l’utilisateur présent sur Le CD-ROM et téléchargeable sur Le site http://france.cometlabs.com D. Configuration des options sans fil (Menu Wireless). Cette fonctionnalité n’est disponible uniquement que pour le modèle WRB54+ (routeur sans fil). Si vous disposez du routeur Comet Labs modèle NRB4, le lien vers le menu sans fil n’est pas affiché. Les paramètres par défaut sont Les suivants : 1.SSID: default 2.Channel: Le canal 11 est le canal par défaut pour l’Europe (ETSI) et l’amérique du Nord. Le canal 14 est utilisé pour Le japon. WEP: la fonction d’encryption WEP est désactivée par défaut. Configuration sur un ordinateur sans fil Client du routeur : (Les utilitaires et pilotes logiciels de La carte réseau sans fil doivent avoir été préalablement installés sur votre ordinateur.)

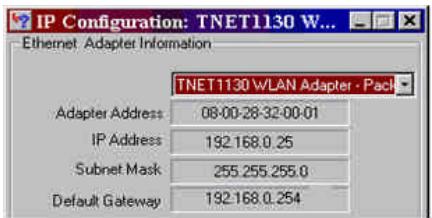

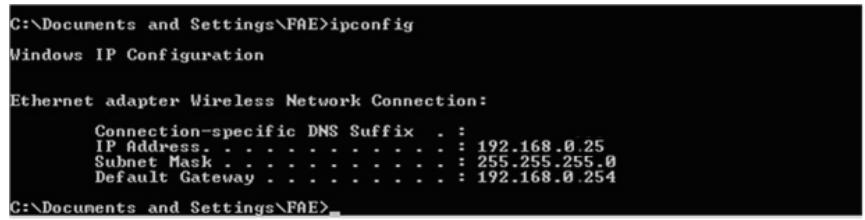

- E. - Vérification de la configuration TCP/IP Mein | Advanced] Security | Staïstice | About | = Pour Windows XP, Windows 2000, Windows Millenium : Ouvrez une session SAP IEESRRnE DOS et entrez La commande IPCONFIG Connect L:\bocunents and Settings \PAE>ipconf ig wawa Inirastr Poor 00-50-18-00-0F-0t Ho FR BPERES V evanboy Infrastr Normal 00-50-18-00-0F-02 Ë Dirresc lentes Vire less lectent Crreneciens V'8TC2 Inst Poor 00-50:18-00-0F-04 A act Inrach Pons MNFNR312.M.02 El) Rescan ï Current Configuration: Default Gateuw Pre SSD: re ner Tia: 000 Kb L:\nocunents and Setting B55 Type f Infrastucture TxFate 54 Mbps RxBale 000 Kbps . Pour Windows 98, 98SE, 95 et NTA : Ouvrez une session DOS et entrez la MAC Addr |” 08-00-28-32-00-01 BSSID: [00:50:18-00-0F-DE Re commande winipcfg State: | 4Xis Inactive 8/6 Made: [Med Mode ee 2 1P Configuration: TNET1130 W.. PMIBIEZ FN Ethernet Adapter Information e 10000 Signal quality be FRERES | E © -22/0 Adapier Addrest | 05-00-28-37-00.01 LL _ | | IPAddress | 18216802 Subret Mask | 2552552550 Dsl Gateway [1821680254 OK | Cancel mi | He |

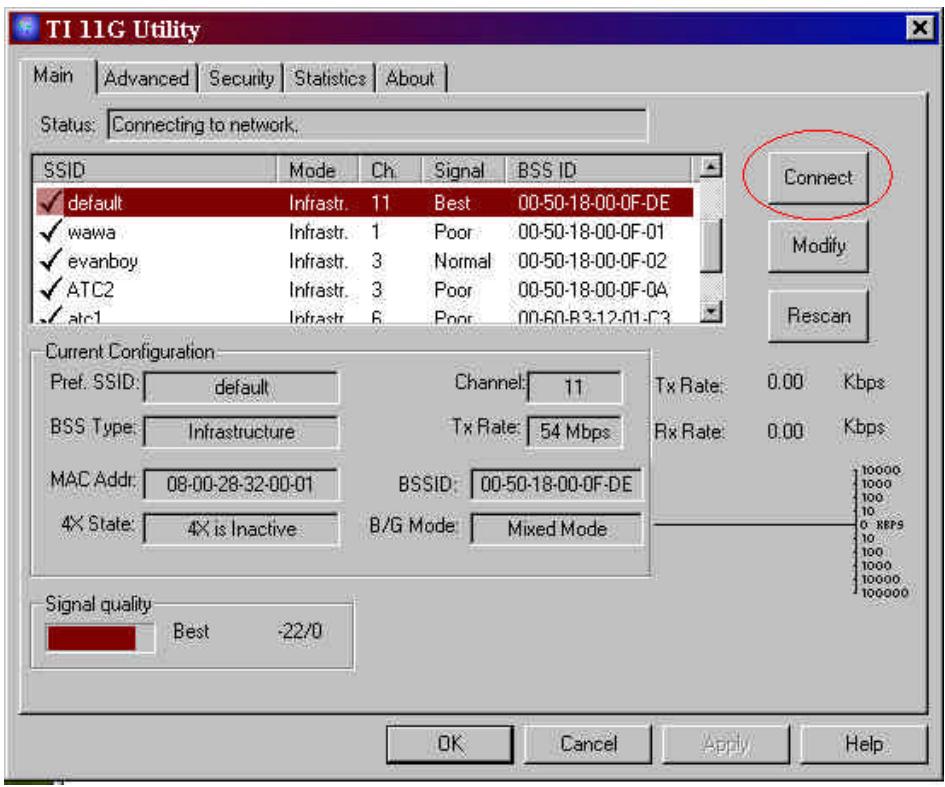

1. Sélectionnez le réseau disposant du SSID que vous avez validé dans la

page Wireless Menu de votre routeur (Par défaut le SSID est ”’default”), puis cliquez sur Le bouton [Connect]. 2.Si le serveur DHCP est activé, les clients en réseau sans fil qui demandent à Obtenir une adresse IP automatiquement, se verront allouer une adresse IP figurant dans la même plage de réseau que le routeur Comet Labs (par défaut : 192.168.0.xxx).

INSTALLABLE DANS LE ROUTEUR COMET LABS MODELE NRB4 Un kit réseau sans fil (disponible en option) portent la reference (P/N : WPC-KIT) permet de transformer le routeur ADSL et modem câble Comet Labs (modèle NRB4) en un routeur sans fil complet équivalent au modèle WRB54+ . Le kit réseau sans fil installable dans ce produit en conforme au protocole IEEE802.11g++ et fonctionne à 120/54/22/11 Mbps. Vous pouvez contacter votre revendeur habituel ou les services Comet Labs afin d’obtenir ce kit réseau sans fil. Aucune mise à jour firmware n’est requise. Le menu wireless apparaît automatiquement dès que la carte réseau sans fil est détecté lors de La mise sous tension du produit. L'installation du kit réseau sans fil au sein d’un routeur NRB4 nécessite l'ouverture du boîtier du produit. Afin de maintenir la garantie, cette prcoédure doit être effectuée par un centre de maintenance Comet labs ou par un technicien compétent d’un revendeur des produits Comet Labs.
