| Type de produit | Lecteur de codes-barres portatif |
| Dimensions | Environ 170 x 70 x 100 mm |
| Poids | Environ 150 g |
| Alimentation | 5 V CC via USB, adaptateur secteur ou port série (broche 9) |
| Interfaces | USB, RS-232, clavier PS/2, WAND, OCIA, ADB |
| Symbologies prises en charge | UPC-A/E, EAN-8/13, Code 39, Code 128, Code 93, Code 11, Interleaved 2 sur 5, Industrial 2 sur 5, Matrix 2 sur 5, Codabar, MSI/Plessey, BC412, Telepen, China Postage et autres |
| Mode de lecture | Déclencheur manuel, continu, flash, test |
| Configuration | Par codes-barres de configuration (lecture de codes spéciaux) |
| Mémoire | Flash pour sauvegarde des paramètres |
| Niveau sonore | Bip réglable (fort, moyen, faible, désactivé) |
| Température de fonctionnement | 0 °C à 40 °C (estimation) |
| Humidité | 20% à 85% sans condensation (estimation) |
| Entretien et nettoyage | Nettoyer la fenêtre de lecture avec un chiffon doux et sec. Éviter les solvants. |
| Sécurité | Conforme CE (EN55022, EN55024) et FCC classe B. Alimentation basse tension. |
FOIRE AUX QUESTIONS - LECTEURS DE CODES BARRES COMET LABS
Questions des utilisateurs sur LECTEURS DE CODES BARRES COMET LABS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lecteurs de codes-barres au format PDF gratuitement ! Retrouvez votre notice LECTEURS DE CODES BARRES - COMET LABS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LECTEURS DE CODES BARRES de la marque COMET LABS.
MODE D'EMPLOI LECTEURS DE CODES BARRES COMET LABS
Chapitre 1 description
1.1 Notice 3 1.2 Introduction 4 1.3 Codes Us 4 1.4 Installation 4 1.5 Pinout 6
Chapitre 2 configuration - générale
2.1 Organigramme de paramétrage 8 2.2 Boucle de Programmation 9 2.3 Valeurs par défaut 9 2.4 Page principale de configuration 10
Chapitre 3 sélection de l'interface et des modes de lecture
3.1 Sélection de l'interface 11 3.2 Fonction mémoire 11 3.3 Sélection du mode de lecture 12
Chapitre 4 paramètres de communication
4.1 Paramétrage mode RS232 13 4.2 Paramétrage mode clavier 15 4.3 Paramétrage de sortie 17 4.4 Mode Emulation WAND 19 4.5 Mode OCIA 20
Chapitre 5 codes à barres & autres
5.1 Sélection des symbologies 21 5.2 Configuration UPC/EAN/JAN 24 5.3 Configuration du Code 39 26 5.4 Configuration Code 128 28 5.5 Configuration Interleave 25 30 5.6 Configuration Industriel 25 32 5.7 Configuration Matrix 25 34 5.8 Configuration du CODABAR/NW7 36 5.9 Configuration du Code 93 38 5.10 Configuration du Code 11 40 5.11 Configuration code MSI/PLESSEY 42
5.12 Configuration code BC412 44 5.13 Configuration Code 2 de 6 46 5.14 Configuration code Télépen 48
Chapitre 6 autres paramètres
6.1 Sélection de la langue 50 6.2 Identifiant par symbologie 52 6.3 Niveau de lecture 55 6.4 Exactitude 55 6.5 Tonalité de beep 55 6.6 Sensibilité en mode lecture continue 56 6.7 Gestion des portables 56 6.8 Renversement de l'ordre 56 6.9 Suppression de caractères 57 6.10 Insertion de caractères 60 6.11 Activation de l'infra-rouge 63
Appendice
A. Table des valeurs Décimales 63 B. Table ASCII 64 C. Table des touches de fonctions 68
1.1 Notice
Le fabricant ne peut être tenu pour responsable des erreurs ou omissions qui peuvent avoir été effectuées au sein de ce manuel, ni des dommages liés à une utilisation non-conforme ou non spécifiée dans ce manuel.

Ce matériel a été testé en conformité des procédures ANSI C63.4 (1992) et est déclaré conforme aux limites des exigences des équipements digitaux de CLASSE B (part 15 FCC Rules).

Le marquage CE indique que le produit a été testé selon les procédures édictées par les directives du conseil européen 89/336/EEC et a confirmé que ce matériel est conforme aux standards européens EN55022:1994/A1:1995 Class B, EN 55024/1998.
1.2 Introduction
Le moteur de décodage est un système évolué et sous-se gérant de multiple système de lecture de codes à barres. Il fonctionne avec une grande variété de matériel de lecture et d'interface d'ordinateurs. Il est capable d'identifier plus d'une vingtaine de types de codes à barres différents.
Ce manuel présente une manière simple de paramétrer les fonctions de décodage en scannant des codes barres dans les différentes pages.
1.3 Codes ius
Tous les codes UPC/EAN/JAN, Code 39, Code 39 Full ASCII, Code 128, Interleave 25, Industrial 25, Matrix 25, CODABAR/NW7, Code 11, MSI/PLESSEY, Code 93, China Postage, Code32/Italian Pharmacy
D'autres peuvent être disponibles sur demande, veuillez contacter votre revendeur.
Déballage -
Retirez le lecteur de son emballage précautionneusement et vérifiez que votre équipement n'a subi aucun dommage durant le transport. Si ce matériel s'avère défectueux, veuillez contacter immédiatement votre fournisseur. Conservez tous les accessoires dans l'emballage d'origine et effectuez le retour conformément aux instructions transmises par votre fournisseur.
Connexion du lecteur -
USB / WAND / Clavier PS/2 ou Clavier ADB : Si le câble d'interface n'est pas déjà branché sur le lecteur, connectez-le. Un clic doit retentir lorsque la connexion est verrouillée.
Rs-232c / connexion d'alimentation -
3 modes sont possibles afin de fournir l'alimentation au lecteur :
- Utilisez une alimentation externe 5 Volts DC
- Utilisez un câble prenant l'alimentation sur le connecteur Clavier
- Utilisez l'alimentation de votre ordinateur ou terminal si la PIN 9 de son port série le permet.
Connexion à l'ordinateur, le terminal, (hôte) -
- Mettez hors tension le matériel sur lequel le lecteur de codes à barres sera connecté.
- Connectez le câble d'interface sur le port correspondant de votre équipement hôte.
- Connectez l'alimentation (Mode RS232C 1&2).
- Mettez sous tension votre équipement hôte.

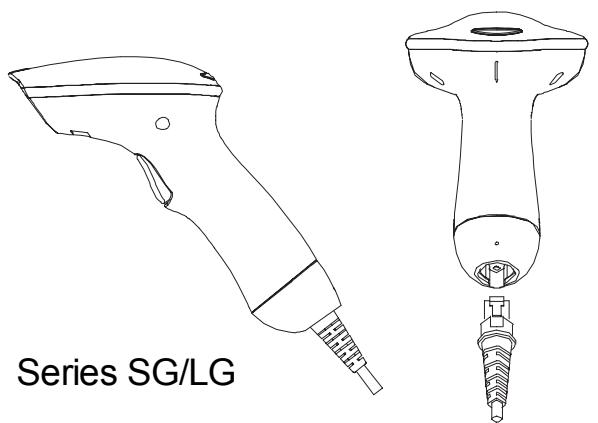

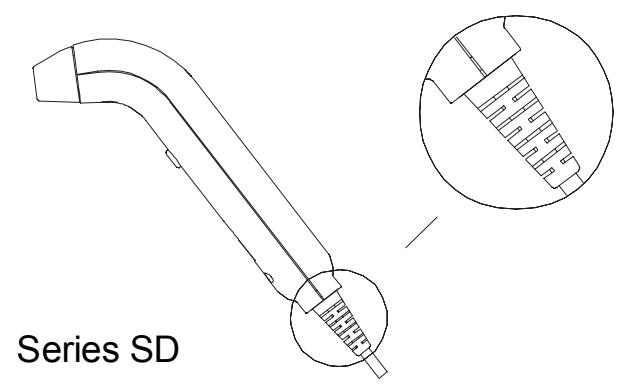

Échange du câble d'interface -
Afin de retirer le cable d'interface de votre lecteur de codes à barres, il est recommandé de placer hors tension l'équipement hôte (Ordinateur, terminal,...) et même d'en retirer le cable d'alimentation secteur.
- Trouvez le trou situé à la base de votre lecteur.
- Insérez un trombone dans le trou.
- Après avoir entendu un "clic", vous pourrez retirer le câble d'interface du lecteur.


A> Port d'entrée pour mini décodeur externe - DB 9 male
| Pin No. | Wand / Slot Reader | CCD / Laser Scanner |
| 1 | N.C. | S.O.S. |
| 2 | DATA | DATA |
| 3 | N.C. | N.C. |
| 4 | N.C. | N.C. |
| 5 | N.C. | TRIGGER |
| 6 | N.C. | P.E. |
| 7 | GND | GND |
| 8 | SHIELD | SHIELD |
| 9 | +5V | +5V |

DIN 5 MALE
Pin No. Fonction
1 HOST CLK 2 HOSTDATA 4 GND 5 Vcc(+5V)

DIN 5 Femille
Pin No. Fonction
1 KB CLK 2 KB DATA 4 GND 5 Vcc(+5V)

Minidin 6 MALE
Pin No. Fonction
1 HOSTDATA 3 GND 4 Vcc 5 HOST CLK

Minidin 6 femelle
Pin No. Fonction

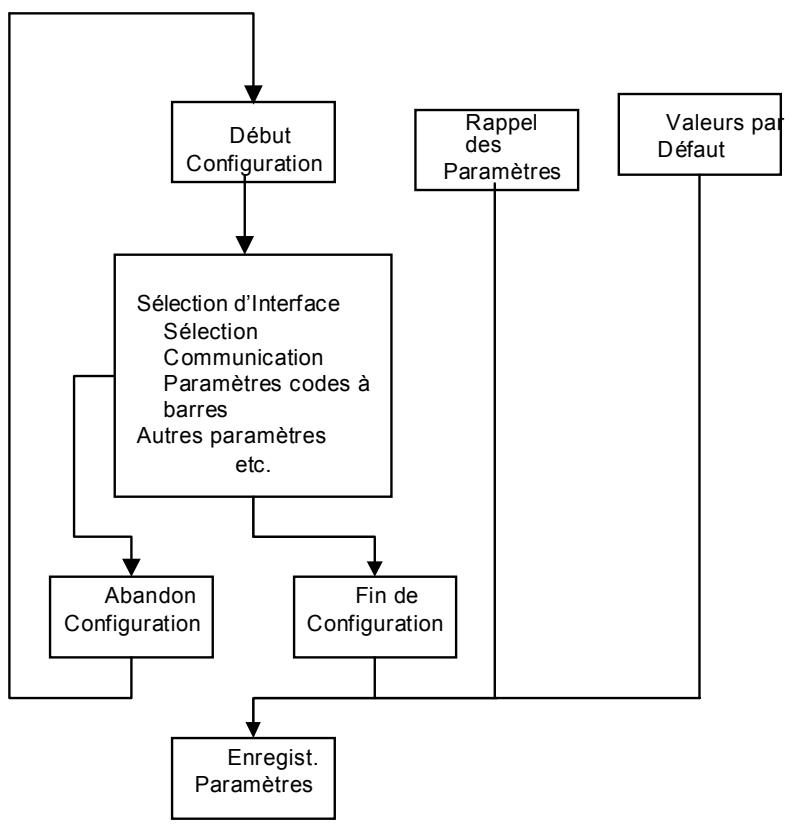

2.2 Boucle de programmation des fonctions
Le principe de modification des paramètres de réglages ou des fonctions du décodeur a été représenté sur le diagramme 2.1.
En bref, l'utilisateur doit
- Scanner le code « début de configuration »
- Scanner tous les codes liés au paramétrage de la fonction.
- Scanner le code « fin de configuration » pour signifier la fin de paramétrage de la fonction.
- Afin d'enregistrer de manière permanente le nouveau paramétrage, il doit scanner le code « Enregistrer les paramètres »
- Pour rétablir les paramètres par défaut en cas d'erreurs, il convient de scanner le code « Valeurs par défaut »
2.3 Valeurs par défaut (configuration usine)
Les valeurs par défaut sont inscrites entre les signes < > dans les sections suivantes. Vous pouvez définir votre propre paramétrage en suivant les procédures de ce manuel. Si vous souhaitez enregistrer vos paramètres modifiés, vous devez scanner le code 'Enregistrer les paramètres' comme indiqué au paragraphe 2.4. Dans le cas contraire, les paramètres ne seront pas enregistrés et seront perdus lors que le lecteur de codes à barres sera mis hors tension. Les paramètres validés précédemment seront alors assignés à la mise sous tension du lecteur.
En scannant le code « valeurs par défaut », les paramètres d'origine seront restaurés.
2.4 Page principale de configuration







Enregistrer les paramètres - Sauvegarde permanente des paramètres dans la mémoire flash du lecteur.
Rappel des paramètres enregistrés - Restaure les paramètres sauvegardés en mémoire
Valeurs par Défaut - Restaure les paramètres d'usine.
Abandon Configuration - Annule la fonction en cours de paramétrage.
Version Information - Affiche la version du logiciel du décodeur.
3.1 Interface selection

Mode RS232
Emulation WAND
Mode OCIA
Mode USB
3.2 Fonction mémoire

Désactiver
3.3 Sélection du mode de lecture

Trigger ON/OFF
Continu/Trigger OFF
Test
Continu/Auto Power On
Flash
Flash/Auto Power On
Réserve 1
Réserve 2
Réserve 3
Réserve 4
Réserve 5
4.1 Paramètres mode RS232
A> Vitesse (BAUD Rate)
B> Bits de données (Data Bits) 7 Bits C> Nombre de bits de stop (Stop Bits)
<1 Bit>
D> parité

Paire
Impaire
Marquee
Espace
RTS/CTS Activé

ACK/NAK Activé

XON/XOFF Activé

A> type de connexion

IBM PS/2 25, 30
Apple Desktop Bus (ADB)
IBM 122 Key (1)
IBM 122 Key (2)
Réserve 2
Réserve 4
IBMPC/XT
NEC 9800
IBM5550
IBM 102 Key
Réserve 1
Réserve 3
Réserve 5

Majuscules
Minuscules
C> envoi par méthode ALT
Activé


4.3 Paramétrage de fin de chaîne
A> Sélectionnez






Délai entre caractères







4.4 Paramètre pour emulation WAND
A> Niveau TTL
Bar = niveau bas B> Sélection de vitesse de scan

Lente C> Sélection du format de sortie

Sortie en Code 39 FullASCII
Sortie Originale Code Format
4.5 Paramètres en modeocia

NCR Format 9 bits
Spectra-Physics
Nixdorf
5.1 Sélection symbologies
UPC-A
OFF
UPC-E
OFF
EAN-13/JAN-13
OFF
EAN-8/JAN-8
OFF
CODE 39
OFF
CODE 128
OFF
CODABAR/NW7
OFF
Interleave 25 -
OFF
Industriel 25 - ON

Matrix 25 - ON

CODE 93 - ON

CODE 11 - ON

China Postage - ON

MSI/PLESSEY-ON

BC412 - ON

Code 2 de 6 - ON

Telepen - ON

Réserve 4 - ON

Réserve 5 - ON

Réserve 6 - ON

Activer tous les Codes-barres
A> type lecture
UPCA=EAN13 ON

ISBN Activé
ISSN Activé
Décoder avec supplément
UPCA=EAN13
ISBN
ISSN

Configuration des suppléments

Transmet Code 5
Transmet Code 2
Transmet codes 2&5
C> transmissioncheck digit
UPC-A Check Digit Transmission

UPC-E Check Digit Transmission

EAN-8 Check Digit Transmission

EAN-13 Check Digit Transmission

ISSN Check Digit Transmission

OFF
OFF
OFF
OFF
OFF
A> type de code

Calculer Check Digit & Ne pas transmettre
C> caractères start/stop en sortie
Activé

Décodage astérisque
Activé


Étape : fixer la longueur code
Pour reconnaître uniquement un code de longueur fixe (2 longueurs possibles):
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
- Début premier choix

- Valeur décimale (Appendice A)
- Fin premier choix
- Valeur décimale (Appendice A)
- Fin second choix
- Début second choix

- Valeur décimale (Appendice A)
- Fin
Longueur minimum
- Début


5.4 Configuration du code 128
Ne pas calculer
Check Digit

Calculer le Check
Digit & Transmettre
0FN7
0 F N5

%0F80
Pour reconnaître uniquement un code de longueur fixe (2 longueurs possibles) :
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
1. Début Premier choix
- Valeur décimale (Appendice A)
- Fin premier choix
- Valeur décimale (Appendice A)
- Fin second choix
1. Début second choix
Longueur minimum
1. Début
- Valeur décimale (Appendice A)
3. Fin
5.5 Configuration du code entrelacé 25
<Ne pas calculer
Check Digit>

Calculer le Check Digit & Transmettre

Calculer Check Digit & Ne pas transmettre


Impair


Activé
%G44
D> fixer la longueur du code
Pour fixer la longueur de code :
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
- Début du premier choix
- Valeur décimale (Appendice A)

- Fin premier choix
- Début second choix

- Valeur décimale (Appendice A)
- Fin second choix
Longueur minimum
- Début

- Valeur décimale (Appendice A)
- Fin %2 C2 +
5.6 Configuration du code Industriel 25

Calculer Check Digit & Transmettre

Calculer Check Digit & ne pas transmettre

Pour fixer la longueur de code :
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
1. Début premier choix
2. Valeur décimale (Appendice A)
1. Début second choix
2. Valeur décimale (Appendice A)
Longueur minimum
1. Début 2. Valeur décimale (Appendice A)
3. Fin
5.7 Configuration code Matrix 25

Calculer Check Digit & transmettre

Calculer Check Digit & Ne Pas Transmettre

Pour fixer la longueur de code :
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
1. Début premier choix
2. Valeur décimale (Appendice A)
1. Début second choix
2. Valeur décimale (Appendice A)
Longueur minimum
1. Début 2. Valeur décimale (Appendice A)
3. Fin
A> paramétrage caractères start/stop en transmission

A Start
A Stop
B Start
B Stop
C Start
C Stop
D Start
D Stop
Pour fixer la longueur du code :
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
- Début premier choix

- Valeur Décimale (Appendice A)
- Fin premier choix
- Valeur décimale (Appendice A)
- Fin second choix
- Début second choix

- Valeur décimale (Appendice A)
- Fin
Longueur minimum
- Début

5.9 Configuration du code 93

Ne pas calculer de Check Digit

Pour fixer la longueur de code :
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
1. Début premier choix
2. Valeur décimale (Appendice A)
1. Début second choix
2. Valeur décimale (Appendice A)
Longueur minimum
1. Début
2. Valeur décimale (Annexe A)
5.10 Configuration du code 11

Calculate Check 1 Digit & Transmit

Calculate Check 1 Digit & Not Transmit

Calculate Check 2 Digits & Transmit

Calculate Check 2 Digits & Not Transmit

Pour reconnaître uniquement un code de longueur fixe (2 longueurs possibles) :
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
1. Début premier choix
2. Valeur décimale (Appendice A)
1. Début second choix
2. Valeur décimale (Appendice A)
Longueur minimum
1. Début
2. Valeur décimale (Appendice A)
A> transmission du check digit

Calculer le Check Digit & Transmettre

Calculer le Check Digit & Ne pas transmettre

Pour reconnaître uniquement un code de longueur fixe (2 longueurs possibles) :
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
1. Début premier choix
2. Valeur décimale (Appendice A)
1. Début Second choix
2. Valeur décimale (Appendice A)
Longueur minimum
1. Début 2. Valeur décimale (Appendice A)
3. Fin
A> transmission du check digit
Ne pas calculer le
Check Digit


Calculer le Check Digit & Ne pas Transmettre

Pour reconnaître uniquement un code de longueur fixe (2 longueurs possibles) :
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
1. Début premier choix
2. Valeur décimale (Appendice A)
1. Début second choix
2. Valeur décimale (Appendice A)
Longueur minimum
1. Début 2. Valeur décimale (Annexe A)
3. Fin
A> transmission du check digit
Ne pas calculer le
Check Digit

Calculer le Check Digit & Transmettre

Calculer le Check Digit & Ne pas transmettre

Pour reconnaître uniquement un code de longueur fixe (2 longueurs possibles) :
- Scannez le code "Début" du premier choix de longueur.
- Scannez la valeur décimale (Appendice A), qui représente la longueur voulue.
- Scannez le code "Fin" du premier choix de longueur.
Répétez les étapes 1 - 3 pour un second choix.

Longueur fixe (2 choix possibles)
1. Début premier choix
2. valeur décimale (Appendice A)
1. Début second choix
2. Valeur décimale (Appendice A)
Longueur minimum
1. Début 2. Valeur décimale (Appendice A)
3. Fin
A> type de code

Télépen Numérique
Transmission du check digit
Ne pas calculer le
Check Digit

Calculer le check
Digit et le transmettre


Longueur fixe (2 choix possibles)
1. Début premier choix 2. Valeur décimale (Appendice A)
3. Fin premier choix
1. Début second choix 2. Valeur décimale (Appendice A)
3. Fin second choix
Longueur minimum
1. Début 2. Valeur décimale (Appendice A)
3. Fin
6.1 Sélection de la langue

UK Englais
Suédois
Suisse
Hongrie
Japonais
Belge
Portuguais
Danois
Hollandais
Turquie
Réserve 1
6.2 Identifiant du code à barres
Activé

Par Défaut
Lorsque cette fonction est activée, un caractère sera ajouté à la chaîne de caractères transmise lors d'une lecture de codes à barres. L'utilisateur peut se référer à la table ci-dessous pour identifier le type de code à barres lu.
| Code Type | ID | Code Type | ID |
| UPC-A | A | UPC-E | B |
| EAN-8 | C | EAN-13 | D |
| CODE 39 | E | CODE 128 | F |
| Interleave 25 | G | Industriel 25 | H |
| Matrix 25 | I | Codabar/NW7 | J |
| CODE 93 | K | CODE 11 | L |
| China Postage | M | MSI/PLESSEY | N |
| BC412 | O | Code 2 de 6 | P |
| Telepen | T |
Définir les identifiants des codes à barres
Pour définir un code spécifique à un type de codes à barres lu :
- Scannez le code correspondant à la symbologie.
- Allez dans la table ASCII (Appendice B), scannez le label qui deviendra l'identifiant.
L'identifiant du code défini par l'utilisateur remplace la valeur par défaut. Le logiciel ne vérifie pas les conflits en cas de code identique. Plusieurs types de codes à barres peuvent utiliser le même ID.
UPC-A
UPC-E
EAN-13/JAN-13
EAN-8/JAN-8
CODE 39
CODE 128
CODABAR/NW7
Interleave 25
Industriel 25
Matrix 25
CODE 93
CODE 11
China Postage
MSI/PLESSEY
BC412
Code 2 de 6
Telepen
Réserve 4
Réserve 5
Réserve 6
6.3 Niveau de lecture
Barre niveau haut

6.4 Exactitude
<1 fois>
2 fois
3 fois
4 fois
6.5 Tonalité du beep

Moyen
Faible
Off
6.6 Sensibilité du mode lecture en continu

Lent
6.7 Mode gestion d'ordinateurs portables
Activé

6.8 Reversement de l'ordre des caractères

Activé
6.9 Suppression de caractères
Pour supprimer certains caractères au sein du code à barres lu :
- Scannez le code du choix désiré. (Vous pouvez supprimer des caractères en six endroits du codes à barres lu).
- Scannez le code de la symbologie affectée par cette opération (le code à barres lu).
- Allez dans l'annexe A, scannez la valeur décimale code correspondant à la « position du caractère à supprimer »
- Scannez le code « Fin » concernant la position à supprimer.
- Retournez dans l'annexe A, puis scannez la valeur numérique indiquant le nombre de caractères à supprimer.
- Scannez le code "Fin" concernant « le nombre de caractères à supprimer »
Répétez les étapes de 1 à 6 si vous souhaitez supprimer d'autres caractères en d'autres endroits (maxi 6) du code à barres lu.
A> choix possibles
- Premier endroit

- Second endroit

- 3ème endroit

- 4 ème endroit

- 5ème endroit

6.6ème endroit

UPC-A
UPC-E
EAN-13/JAN-13
EAN-8/JAN-8
CODE 39
CODE 128
CODABAR/NW7
Interleave 25
Industriel 25
Matrix 25
CODE 93
CODE 11
China Postage
MSI/PLESSEY
BC412
Code 2 de 6
Telepen
Réserve 4
Réserve 5
Tous les Codes
Aucun
C> position des caractères àzheimer
- Valeur décimale (Appendice A)
2. Fin
- Valeur décimale (Annexe A)
2. Fin
6.10 Insertion de caractères
Pour insérer des caractères dans les codes transmis suite à une lecture :
- Scannez le code du besoin désiré (Il est possible d'insérer en 6 endroits des caractères).
- Scannez le code de la symbologie affectée.
- Dans l'annexe A, indiquez la valeur décimale de la position des caractères à insérer.
- Scannez le code "Fin" de « position d'insertion des caractères »
- Dans l'annexe B ou dans la table des touches de fonctions (annexe C), scannez les différents caractères à insérer.
- Scannez le code "Fin" des « Caractères à Insérer »
Répétez les étapes 1 - 6 pour effectuer d'autres insertions de caractères.
Choix possibles d'insertion
- Premier endroit

- Second endroit

- 3^ème endroit

- 4ème endroit

- 5ème endroit

- 6 ème endroit

UPC-A
UPC-E
EAN-13/JAN-13
EAN-8/JAN-8
CODE 39
CODE 128
CODABAR/NW7
Interleave 25
Industriel 25
Matrix 25
CODE 93
CODE 11
China Postage
MSI/PLESSEY
BC412
Code 2 de 6
Telepen
Réserve 4
Réserve 5
Tous les codes
Aucun
C> position d'insertion des caractères
- Valeur décimale (Annexe A)
2. Fin
D> caractères à insérer
- Table ASCII et touches de fonctions
(Appendice B)
2. Fin
6.11 Paramétrage du détecteur infra-rouge

Activé

Appendice b table ASCII
NULL
ETX
ACK
DC2
NAK
CAN
ESC
STX
ENQ
DC1
DC4
ETB
SUB
SOH
EOT
BEL
DLE
DC3
SYN

































































Appendice c touches de fonctions
F10
F12
F11
Insertion

Suppr.
Page haut
End
Page bas
flèche gauche
flèche haut
flèche droite
flèche bas
Enregistrement Paramètres
Rappel des paramètres enregistrés
Valeurs par Défaut
Début Configuration
Fin Configuration
Abandon de la Configuration
Version Information
