PH7208 - Alarme sonore X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alarme sonore (sirène déportée)
Marque	X10
Modèle	PH7208
Dimensions	120 x 80 x 50 mm
Poids	Environ 200 g
Alimentation	230 V ~ 50 Hz
Niveau sonore	105 dB
Type d'installation	Secteur, prise de courant
Compatibilité	Système X10 / X'Dom
Réglage code maison	Sélecteur rouge (lettres A à P)
Réglage code unité	Sélecteur noir (chiffres 1 à 16)
Voie recommandée pour sirène déportée	16
Utilisation	Alarme de sécurité avec console SC15
Fonctionnement	Déclenchement par détecteur ou ouverture de porte
Temporisation déclenchement sirène déportée	20 à 30 secondes après la sirène intégrée
Arrêt	Désarmement par télécommande
Précautions d'usage	Protection auditive lors des tests (risque de dommages auditifs)
Entretien	Nettoyer avec un chiffon sec et doux
Réparabilité	Pièces détachées non spécifiées ; contacter le support X10

FOIRE AUX QUESTIONS - PH7208 X10

Comment régler le code maison et le code unité ?

Utilisez le sélecteur rouge (code maison) pour choisir une lettre de A à P, et le sélecteur noir (code unité) pour un chiffre de 1 à 16. Ces codes doivent correspondre à ceux de vos commandes X'Dom par exemple, choisissez la voie 16 pour une sirène déportée.

Comment tester le bon fonctionnement de la sirène ?

Branchez la sirène sur une prise de courant, puis utilisez une console de sécurité SC15. Armez la console, attendez 1 minute, puis passez devant un détecteur de mouvement ou ouvrez une porte protégée. La sirène intégrée se déclenche immédiatement, et la sirène déportée après 20 à 30 secondes. Désarmez avec la télécommande pour arrêter.

Que faire si la sirène ne se déclenche pas ?

Vérifiez que les sélecteurs sont bien positionnés sur les mêmes lettres/chiffres que vos commandes. Assurez-vous que la sirène est alimentée (prise secteur). Testez avec une console SC15 et une télécommande sur la voie A1. Si le problème persiste, contactez le support X10.

Quelle est la puissance sonore de la sirène ?

Le niveau sonore est de 105 dB, ce qui peut causer des dommages auditifs irréversibles. Effectuez toujours les tests avec une protection auditive et sur une courte durée.

Peut-on utiliser la PH7208 avec d'autres systèmes que X10 ?

La sirène est conçue pour le système X'Dom (X10). Elle utilise des codes maison et unité spécifiques à cette technologie. Son utilisation avec d'autres systèmes n'est pas garantie.

Comment nettoyer la sirène ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques ou abrasifs.

La sirène fonctionne-t-elle sur batterie ?

Non, la PH7208 est une sirène secteur : elle doit être branchée sur une prise 230 V~50 Hz. En cas de coupure de courant, elle ne fonctionnera pas.

Peut-on désactiver temporairement la sirène ?

Oui, en désarmant votre console de sécurité via une télécommande X'Dom, la sirène s'arrête après quelques secondes. Pour un arrêt prolongé, débranchez l'appareil.

Quelles sont les dimensions de l'appareil ?

Les dimensions sont de 120 x 80 x 50 mm (L x l x h).

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle PH7208 de X10.

MODE D'EMPLOI PH7208 X10

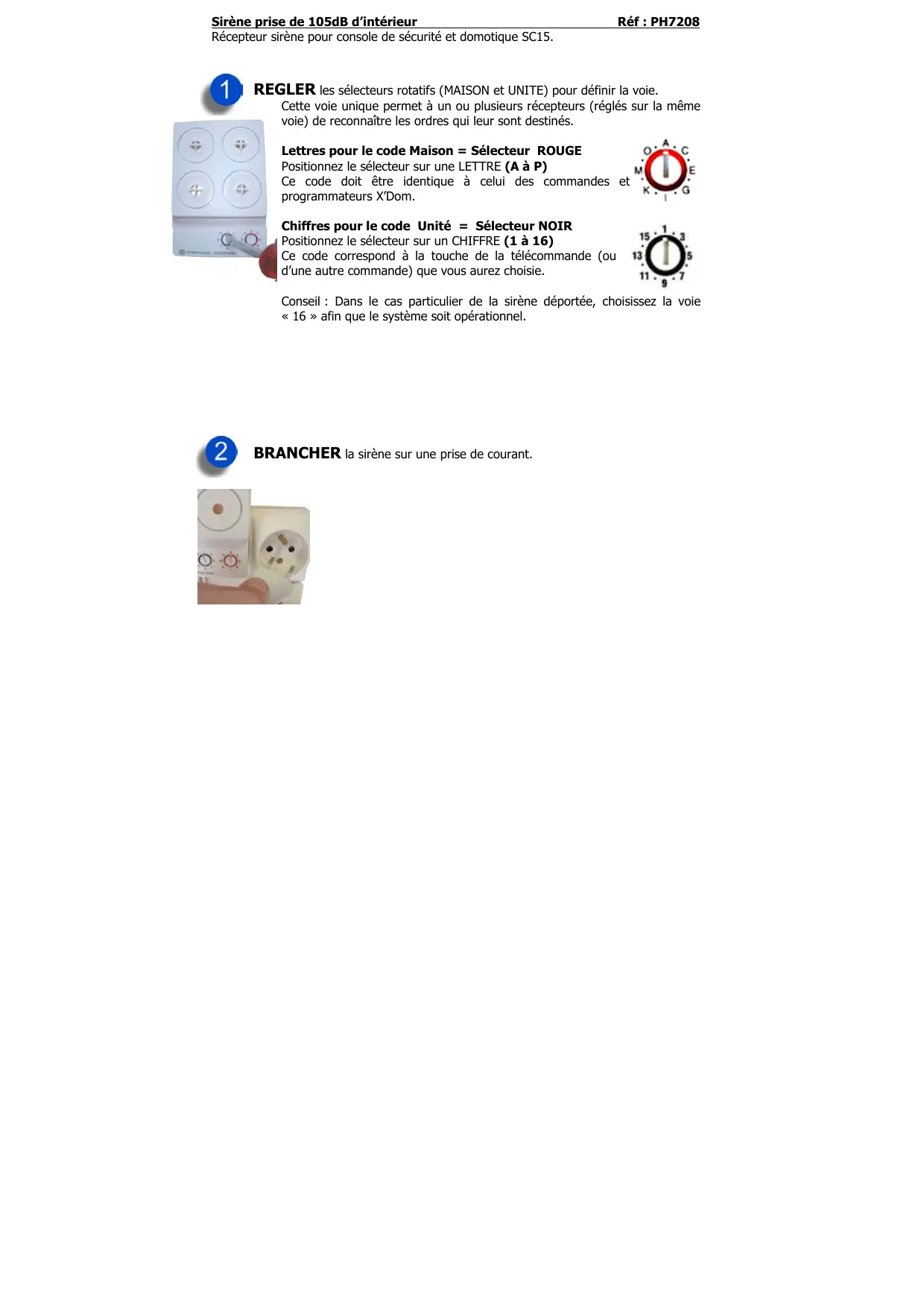

REGLER les selecteurs rotatifs (MAISON et UNITE) pour définir la voie.

Cette voie unique permet à un ou plusieurs récepteurs (régés sur la même voie) de reconnaître les ordres qui leur sont destinés.

Lettres pour le code Maison = Sélecteur ROUGE

Positionnez le sélecteur sur une LETTRE (A à P)

Ce code doit être identique à celui des commandes et programmateurs X'Dom.

Chiffres pour le code Unité = Sélecteur NOIR

Positionne le sélecteur sur un CHIFFRE (1 à 16)

Ce code correspond à la touche de la télécommande (ou d'une autre commande) que vous aurez choisie.

Conseil : Dans le cas particulier de la sirène déportée, CHOISSEZ la voie « 16 » afin que le système soit opérationnel.

BRANCHER la sirène sur une prise de courant.

VERIFIER le bon fonctionnement de la sirène à l'aide d'une console de sécurité SC15.

Attention, les fréquences et l'intensité sonore de ce matériel peuvent créer des dommages irréversibles sur l'oreille interne.

Effectuez vos tests avec une protection auditive et sur une courte durée.

Utilisez la voie « A1 » pour effectuer le test avec une commande X'Dom.

Armer votre console de sécurité, Attendez 1 minute.

Passer devant un détecteur de mouvement ou ouvrir une porte protégée.

La sirène intégrée fonctionne immédiatement si celle-ci n'est pas désactivée. 20 à 30 secondes après, le déclenchement de la sirène déportée s'active.

Désarmer la console en appuyant sur la touche désarmer d'une télécommande.

Après quelques secondes, la sirène s'arrête.

CONSEILS (base de connaissance disponible sur www.xdom.fr)

\section*{Caractéristiques techniques de la PH7208.}

Secteur Puissance Dimensions

230V-50Hz 105dB 120x80x50mm
