PH10 - Alarme sonore X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alarme sonore
Marque	X10
Modèle	PH10
Référence	PH10E
Alimentation	230 V ± 10 %, 50 Hz
Consommation électrique	Moins de 20 mA (capacitif)
Puissance sonore	95 dB
Dimensions (L × H × P)	53 × 123 × 33 mm
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Fréquence du signal	120 kHz
Sensibilité du signal	15 mVpp min, 50 mVpp max
Impédance d'entrée	Supérieure à 55 Ω (L-N) à 120 kHz
Normes CEM	EN 50081-1, EN 50082-1
Normes de sécurité électrique	EN 60950, EN 60065
Fonction principale	Sirène de sécurité puissante contrôlable à distance
Installation	Brancher sur une prise 230 V, aucun câblage supplémentaire requis
Activation	Par console X10, interface SM10E, ou tout contrôleur X10 (code maison/unité)
Code utilisable	256 codes (16 codes maison × 16 codes unité)
Durée de la sirène	Continue tant que la séquence ON/OFF est répétée ; arrêt 4 secondes après la dernière répétition
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas ouvrir l'appareil ; débrancher avant nettoyage
Pièces détachées et réparabilité	Contacter le service après-vente X10 pour toute réparation

FOIRE AUX QUESTIONS - PH10 X10

Comment installer la sirène PH10 ?

Il suffit de brancher la sirène dans n'importe quelle prise 230 V 50 Hz. Aucun câblage supplémentaire n'est nécessaire. Elle est prête à être utilisée avec un système X10.

Comment programmer le code de la sirène ?

La sirène répond à l'un des 256 codes disponibles (16 codes maison x 16 codes unité). Pour programmer, utilisez les touches 'All Lights On' puis 'All Units Off' ou tapez le code unité correspondant suivi de ON et OFF. Répétez l'alternance pour activer.

Comment déclencher la sirène manuellement ?

Appuyez sur la touche 'All Lights On' puis 'All Units Off' de façon répétée, ou tapez le code unité programmé suivi des touches ON et OFF en alternance. Après deux séquences ON-OFF, la sirène se déclenche et continue tant que la série dure.

Comment arrêter la sirène une fois déclenchée ?

La sirène s'arrête automatiquement 4 secondes après la dernière répétition de la touche. Vous pouvez également désarmer la console de sécurité X10 pour l'arrêter immédiatement.

Quelle est la puissance sonore de la sirène ?

La sirène émet un son très puissant de 95 décibels, ce qui est suffisant pour dissuader les intrus et alerter les occupants.

Puis-je utiliser la sirène sans console X10 ?

Oui, vous pouvez l'activer à partir de tout contrôleur X10 compatible, comme l'interface d'alarme anti-intrusion SM10E.

La sirène est-elle compatible avec les prises CPL ?

Oui, elle se branche sur le réseau 230 V et utilise le courant porteur en ligne (CPL) pour recevoir les signaux X10.

Que faire si la sirène ne répond pas ?

Vérifiez que la prise est sous tension et que le code maison/unité est correctement configuré. Assurez-vous que le contrôleur X10 émet bien le signal. Si le problème persiste, contactez le service après-vente.

Quelles sont les dimensions de la sirène ?

Les dimensions sont de 53 × 123 × 33 mm (largeur x hauteur x profondeur), ce qui la rend compacte et discrète.

Comment entretenir la sirène ?

Nettoyez-la avec un chiffon sec. Ne pas utiliser de produits abrasifs ou de liquides. Débranchez-la avant tout nettoyage et ne l'ouvrez pas.

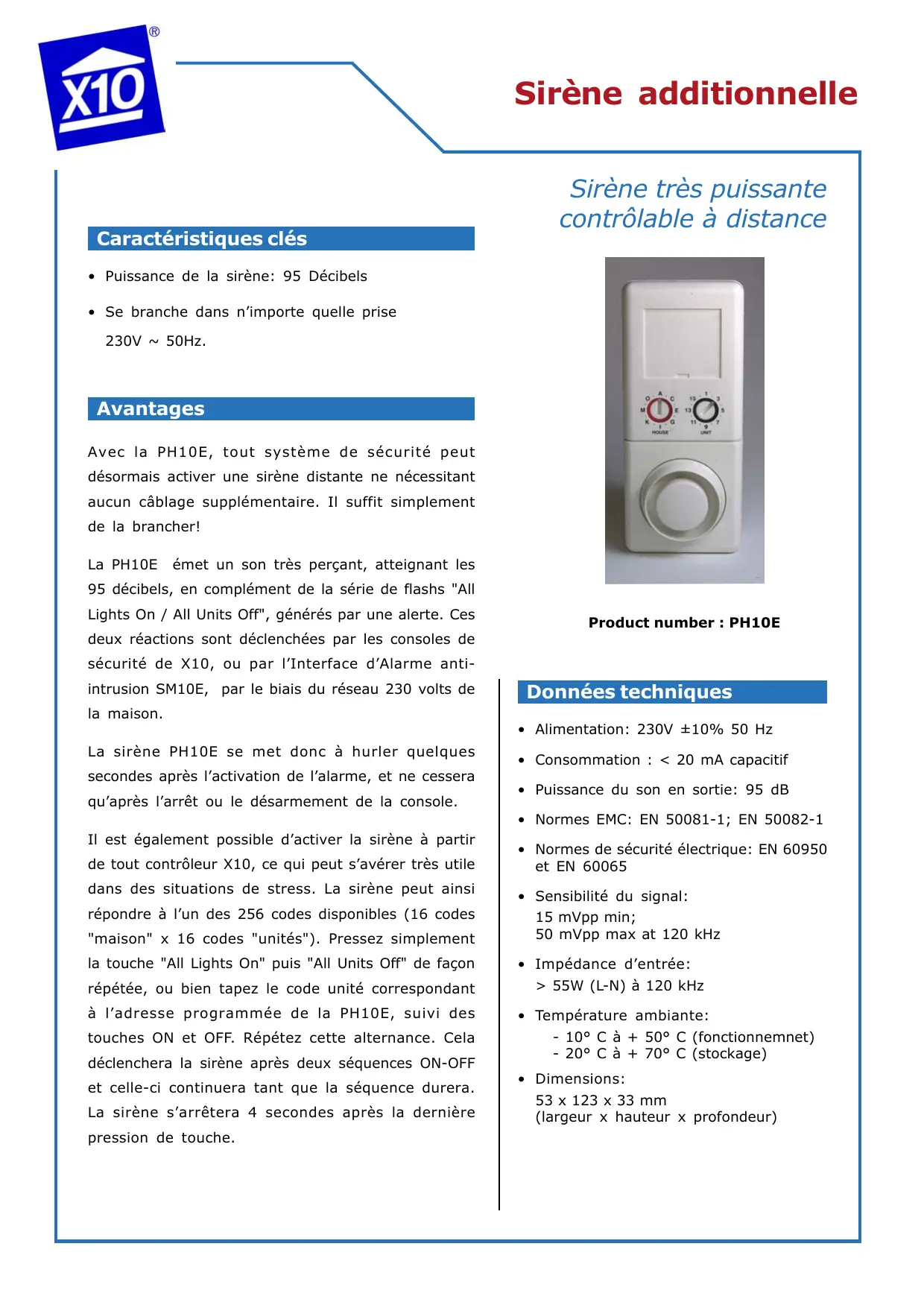

MODE D'EMPLOI PH10 X10

Caractéristiques clés

Puissance de la sirène: 95 Decibels - Se branche dans n'importe quelle prise 230V 50Hz.

Avantages

Avec la PH10E, tout système de sécurité peut désormais activer une sirène distante ne nécessitant aucun câblage supplémentaire. Il suffit simplement de la brancher!

La PH10E émet un son très puissant, atteignant les 95 décibels, en complément de la série de flashes "All Lights On / All Units Off", générés par une alerte. Ces deux réactions sont déclenchées par les consoles de sécurité de X10, ou par l'Interface d'Alarme anti-intrusion SM10E, par le biais du réseau 230 volts de la maison.

La sirène PH10E se met donc à hurler quelques secondes après l'activation de l'alarme, et ne cesse qu'après l'arrêt ou le désarmement de la console.

Il est également possible d'activer la sirène à partir de tout contrôleur X10, ce qui peut s'avérer très utile dans des situations de stress. La sirène peut ainsi répondre à l'un des 256 codes disponibles (16 codes "maison" x 16 codes "unités"). Pressez simplement la touche "All Lights On" puis "All Units Off" de façon répétée, ou bien tapez le code unité correspondant à l'adresse programmée de la PH10E, suivi des touches ON et OFF. Répétez cette alternance. Cela déclenchera la sirène après deux séquences ON-OFF et celle-ci continuera tant que la série durera. La sirène s'arrête 4 secondes après la répétition de touche.

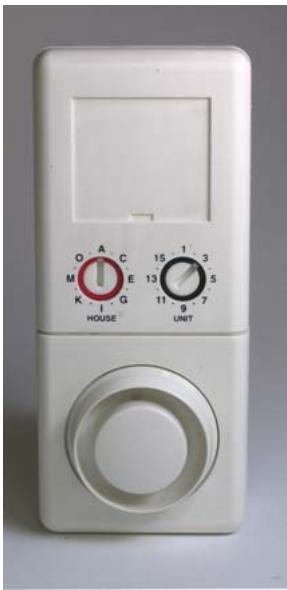

Sirène très puissante contrôlable à distance

Product number : PH10E

Données techniques

• Alimentation: 230 V ± 10 % 50 Hz
• Consommation : < 20 mA capacitif Puissance du son en sortie: 95 dB
• Normes EMC : EN 50081-1 ; EN 50082-1
• Normes de sécurité électrique : EN 60950 et EN 60065
• Sensibilité du signal: 15 mVpp min; 50 mVpp max à 120 kHz Impédance d'entrée: > 55Ω (L-N) à 120 kHz
• Température ambiantе: - 10° C à + 50° C (fonctionnement) - 20° C à + 70° C (stockage)
• Dimensions: 53 × 123 × 33 mm (largeur x hauteur x profondeur)
