EM10 - Télécommande X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande sans fil sécurisée
Marque	X10
Modèle	EM10
Dimensions	75 x 75 x 18 mm
Alimentation	1 pile lithium CR2025 (3V)
Fréquence de communication	433,92 MHz sécurisée
Portée	100 mètres en champ libre
Nombre de voies	1
Variation	Oui
Réglage de voie	Automatique
Association	Récepteur de la série RM (ex: RMV10)
Nombre d'émetteurs mémorisables par récepteur	Jusqu'à 20
Installation	Sans fil, fixation murale par ruban adhésif double face ou vis
Sécurité	Communication sécurisée
Fonctions principales	Commande de volets, stores, écrans, portails, éclairage, etc.
Indicateur de fonctionnement	Voyant LED sur le récepteur (rouge descente, vert montée)
Compatibilité	Produits de la gamme X10 et X'Dom
Entretien	Nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - EM10 X10

Comment appairer l'émetteur EM10 avec un récepteur RMV10 ?

Pour appairer, retirez le cache décor du récepteur, appuyez sur la touche PROG jusqu'à ce que le voyant vert reste allumé. Enlevez la protection isolante de la pile de l'émetteur, puis appuyez une fois sur le bouton ROUGE situé sous la pile : le voyant du récepteur clignote 1 fois. Appuyez une deuxième fois sur le bouton ROUGE : le voyant clignote plusieurs fois puis reste allumé. Appuyez sur PROG pour quitter la procédure.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la pile CR2025 est correctement installée et que la protection isolante a été retirée. Assurez-vous que l'émetteur est appairé avec le récepteur. Si le problème persiste, remplacez la pile par une neuve.

Comment déinstaller un émetteur spécifique de la mémoire du récepteur ?

Appuyez sur la touche PROG du récepteur jusqu'à ce que le voyant s'allume en jaune. Appuyez 1 fois sur le bouton ROUGE de l'émetteur à effacer (sous la pile). L'émetteur n'est plus reconnu.

Comment effacer tous les émetteurs de la mémoire du récepteur ?

Appuyez sur la touche PROG du récepteur pendant plus de 10 secondes jusqu'à ce que le voyant s'allume en rouge. Tous les émetteurs sont alors effacés.

Quelle pile utiliser pour l'émetteur EM10 ?

L'émetteur utilise une pile lithium de type CR2025 (3V). Insérez-la en respectant la polarité.

Comment fixer le socle de la télécommande au mur ?

Trois solutions : avec du ruban adhésif double face, pour cacher une boîte d'interrupteur existante, ou directement au mur avec des vis de 2 mm de diamètre. Retirez d'abord le cache décor du socle.

Quelle est la portée de l'émetteur EM10 ?

La portée est de 100 mètres en champ libre. Dans une maison, elle peut être réduite par les murs et obstacles.

Peut-on associer plusieurs récepteurs à un seul émetteur ?

Oui. Répétez la procédure d'appairage pour chaque récepteur. Un récepteur peut mémoriser jusqu'à 20 émetteurs.

Comment remplacer la pile de l'émetteur ?

Ouvrez le boîtier de l'émetteur, retirez la pile usagée et insérez une nouvelle pile CR2025 en respectant le sens. Refermez le boîtier.

Que signifient les couleurs du voyant sur le récepteur RMV10 ?

Voyant rouge : descente en cours. Voyant vert : montée en cours. Voyant jaune : mode d'effacement d'un émetteur. Voyant rouge fixe (après >10s sur PROG) : effacement de tous les émetteurs.

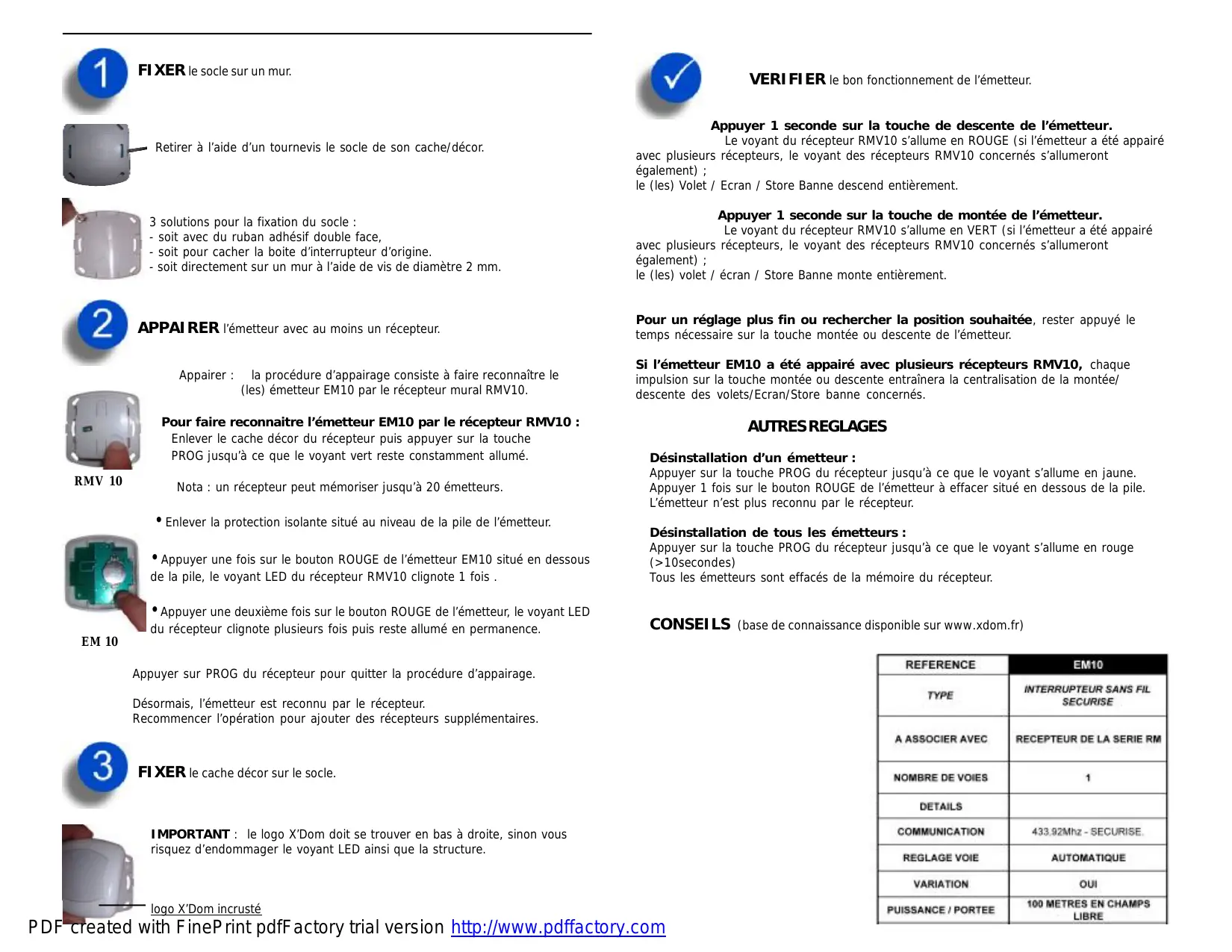

MODE D'EMPLOI EM10 X10

FIXER le socle sur un mur.

Retirer à l'aide d'un tournevis le socle de son cache/décor.

3 solutions pour la fixation du socle :

• soit avec du ruban adhésif double face,
• soit pour cacher la boite d'interrupteur d'origine.
• soit directement sur un mur à l'aide de vis de diamètre 2 mm.

APPAIRER I'emetter avec au moins un récepteur.

Appairer : la procEDURE d'appairage consiste à faire reconnaître le (les) émetteur EM10 par le récepteur mural RMV10.

Pour faire reconnaître l'émetteur EM10 par le récepteur RMV10 : Enlever le cache décor du récepteur puis appuyer sur la touche PROG jusqu'à ce que le voyant vert reste constamment allumé.

Nota : un récepteur peut mémoriser jusqu'à 20 émetteurs.

• Enlever la protection isolante situé au niveau de la pile de l'émetteur.
• Appuyer une fois sur le bouton ROUGE de l'émetteur EM10 situé en dessous de la pile, le voyant LED du récepteur RMV10 clignote 1 fois.
• Appuyer une deuxième fois sur le bouton ROUGE de l'émetteur, le voyant LED du récepteur clignote plusieurs fois puis reste allumé en permanence.

EM 10

Appuyer sur PROG du récepteur pour quitter la procédure d'appairage.

Désormais, l'émetteur est reconnu par le récepteur.

Recommencer l'opération pour ajouter des recepteurs supplémentaires.

FIXER le cache decor sur le socle.

IMPORTANT : le logo X'Dom doit se trouver en bas à droite, sinon vous risquez d'endommager le voyant LED ainsi que la structure.

logo X'Dom incrusté

VERIFIER le bon fonctionnement de I'émetteur.

Appuyer 1 seconde sur la touche de descente de I'émetteur.

Levoyant du récepteur RMV10 s'allume en ROUGE (si l'émetteur a été apparaie avec plusieurs récepteurs, levoyant des récepteurs RMV10 concernés s'allumeront également) ; le (les) Volet / Ecran / Store Banne descend entièrement.

Appuyer 1 seconde sur la touche de montée de l'émetteur.

Levoyant du récepteur RMV10 s'allume en VERT (si l'émetteur a été apparaie avec plusieurs récepteurs, levoyant des récepteurs RMV10 concernés s'allumeront également) ; le (les) volet / écran / Store Banne monte entièrelement.

Pour un réglage plus fin ou rechercher la position souhaitée, rester appuyé le temps nécessaire sur la touche montée ou descente de l'émetteur.

Si l'émetteur EM10 a été apparié avec plusieurs récepteurs RMV10, chaque impulsion sur la touche montée ou descente entrainera la centralisation de la montée/ descente des volets/Ecran/Store banne concernés.

AUTRES REGLAGES

Déinstallation d'un émetteur :

Appuyer sur la touche PROG du récepteur jusqu'à ce que levoyant s'allume en jaune. Appuyer 1 fois sur le bouton ROUGE de l'émetteur à effacer situé en dessous de la pile. L'émetteur n'est plus reconnu par le récepteur.

Déinstallation de tous les émetteurs :

Appuyer sur la touche PROG du récepteur jusqu'à ce que levoyant s'allume en rouge (>10secondes)

Tous les émetteurs sont effacés de la mémoire du récepteur.

CONSEILS (base de connaissance disponible sur www.xdom.fr)

REFERENCE	EM10
TYPE	INTERRUPTEUR SANS FIL SECURISE
A ASSOCIER AVEC	RECEPTEUR DE LA SERIE RM
NOMBRE DE VOIES	1
DETAILS
COMMUNICATION	433.92Mhz - SECURISE
REGLAGE VOIE	AUTOMATIQUE
VARIATION	OUI
PUISSANCE / PORTEE	100 METRES EN CHAMPS LIBRE

Sécurisée

Commande Murale Sans Fil 1 Voie

INSTALLATION SANS TRAVAUX.

Pas de cablage, pas de fil à tirer, votre installation électrique existaente vehicule tous les ordres de commande vers l'ensemble des lampes, apparells electromatiques, motorisations et automatismes.

SYSTÉME ÉVOLUTIF.

Des l'acquisition de cet apparéil, vous pourrez compléter votre Installation, selon vos besoin et avec les produits de la gamme S.

AUTRES APPLICATIONS

avec les produits de la gamme ...

STORE-BANNE PBCINE

PORTAL, ORTE DE GARAGE AMPE EXTERIEURSE

HOME CINEMA

APPARELS ELECTRO MENAGERS

VOLET
MOTORISE
APPAREL
ELECTRIQUE

BALLON E.C.S CHAUFFAGE

CONVECTEUR LUMINARE

SECURITE ACTIVE SIMULATION DE PREBENCE

BIEN CHOISIR:

(Guide technique)

REFERENCE	EM10
TYPE S	INTERRUPTEUR SANS FIL SECURISE
A ASSOCIER AVEC	RECEPTEUR DE LA SERIAL RM
NOMBRE DE VOIES	1
DETAILS
COMMUNICATION	433.92Mhz - SECURISEE
REGLAGE VOIE	AUTOMATIQUE
VARIATION	OUI
PUISSANCE / PORTEE	100 METRES EN CHAMPS LIBRE
ALIMENTATION	1x CR2025 LJ 3V
DIMENSIONS	75x75x18mm

Notice de montage détaillée à l'intérieur.

Ref:EM10

Sécurisée

Commande Murale Sans Fil 1 Voie

INSTALLATION SANS TRAVAUX
SYSTEMÉVOLUTIF AVEC LA GAMME
