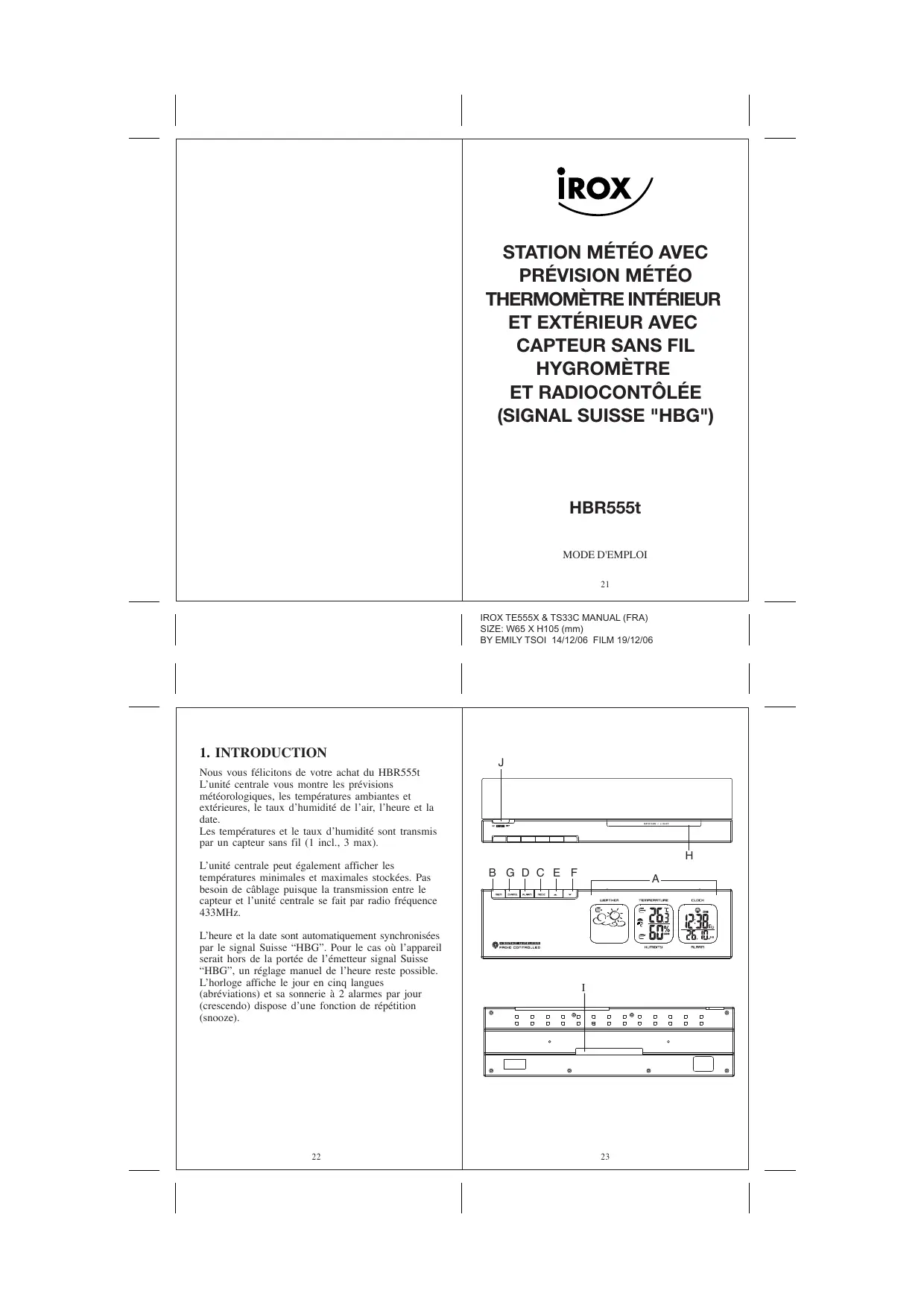

MODE D'EMPLOI HBR555T IROX

Nous vous félicitons de votre achat du HBR555t L’unité centrale vous montre les prévisions météorologiques, les températures ambiantes et extérieures, le taux d’humidité de l’air, l’heure et la date. Les températures et le taux d’humidité sont transmis par un capteur sans fil (1 incl., 3 max). L’unité centrale peut également afficher les températures minimales et maximales stockées. Pas besoin de câblage puisque la transmission entre le capteur et l’unité centrale se fait par radio fréquence 433MHz. L’heure et la date sont automatiquement synchronisées par le signal Suisse “HBG”. Pour le cas où l’appareil serait hors de la portée de l’émetteur signal Suisse “HBG”, un réglage manuel de l’heure reste possible. L’horloge affiche le jour en cinq langues (abréviations) et sa sonnerie à 2 alarmes par jour (crescendo) dispose d’une fonction de répétition (snooze).

Permet de lire aisément la température intérieure / extérieure, tout comme l’heure / date, alarme, phase de lune et prévision météo

Repérage de la température mini / maxi et hygrométrie.

Commutation entre les divers affichages et commande de confirmation.

Pour montrer l’heure d’alarme ou pour armer l’alarme. Pour afficher l’alarme de température et régler les valeurs minimum et maximum de l’alarme de température. E TOUCHE [ ] Lors de l'installation: valeurs croissantes F TOUCHE [ ] Lors de l'installation: valeurs décoissantes

A TEMOIN LUMINEUX (LED) Clignote brièvement durant l'envoi des données mesurées

Pour afficher la température et le taux d’humidité captés par les senseurs externes.

D SELECTION DU CANAL

Assignation d'un canal au senseur (1, 2 ou 3)

H TOUCHE [ SNOOZE/LIGHT ]

Fonction “petite sieste” du réveil et/ou activation du rétro éclairage.

L’alarme de prévisions météo peut être activée (“ON”) ou désactivée (“OFF”).

2a) PRIERE DE LIRE AVANT USAGE Nous vous prions de porter attention aux indications suivantes qui vous garantiront un fonctionnement Optimal de l'appareil :

1. Assignez à chaque senseur son propre canal.

2. Placez l'unité de réception et le senseur à une

distance minimale de 1 mètre l'un de l'autre et attendez que la valeur mesurée soit affichée.

3. Placez l'unité de réception et le senseur extérieur en

tenant compte de la portée maximale de l'appareil, à savoir une périphérie de 30 mètres. Nous attirons votre attention sur le fait que la portée effective de l'émetteur dépend des matériaux de construction utilisés, de la position du senseur externe ainsi que des influx externes (émetteur divers et autres sources parasites). La portée de 30 mètres peut ainsi s'en trouver réduite. Dans un tel cas, il est conseillé de chercher une autre place pour l'unité de réception tout comme pour le senseur. Il suffit parfois de déplacer les appareils de quelques centimètres ! Bien que les senseur extérieurs soient résistant aux intempéries, il est préférable de le placer à l'abri des rayons directs du soleil, de la pluie et de la neige. 2b) PREPARATION DES SENSEURS THERMO/HYGRO

1. Otez le couvercle du compartiment à piles.

2. Sélectionnez un canal à l'aide du commutateur

coulissant (Prép capteur UV).

3. Insérez 2 piles (1,5V, UM-3 ou grande “AA”).

en tenant compte des polarités.

4. Appuyez sur la touche RESET (par ex. avec un trombone).

5. Refermez le compartiment à piles.

Cette fonction n'est pas disponible sur tous les appareils

1. Ouvrez délicatement le couvercle du compartiment

2. Insérez 2 piles (1,5V, UM-3 ou grande “AA”) en

tenant compte des polarités.

3. Refermez le compartiment à piles.

2d) AFFICHAGE PILE “FAIBLE” Lorsqu'il est temps de procéder au remplacement des piles, un indicateur [ ] apparaît à l'écran. Il se situe, selon le cas, à côté de l'affichage de l’heure (pour les piles de l'unité de réception) à côté de la température extérieure (pour les piles de l'unité émettrice). 2e) REGLAGE DES CAPTEURS EXTERNES a. Du moment que les piles sont installées dans le capteur, celui-ci commence à transmettre des données toutes les 45 secondes. Pendant environ 2 minutes, l’unité centrale cherche un signal. Dès que l’appareil a trouvé un signal, la température extérieure et le taux d’humidité relevé par les capteurs sont affichés à droite du display. b. L’unité centrale adapte automatiquement les valeurs mesurées toutes les 45 secondes. c. Si aucun signal n’est repéré pendant 2 minutes, vous verrez le symbole “ ” . Appuyez sur [ ] durant 3 secondes pour démarrer une nouvelle recherche de 2 minutes. Cela est utile pour synchroniser les signaux de réception et de transmission du capteur et de l’unité centrale.

3a) PRÉVISIONS MÉTÉOROLOGIQUES L'unité de réception calcule, sur la base des modifications barométriques, l'évolution du temps pour les 12-24 heures à venir et affiche celle-ci avec les symboles suivants: Icônes Temps Légèrement pluvieux Ensoleillé Partiellement nuageux Nuageux Neige Neige forte Très pluvieux 3b) Alerte de prévisions météorologiques Une alarme de prévisions météorologiques s'active lors d'un changement de prévisions météorologiques vers un des statuts ci-dessous : forte pluie, fortes chutes de neige ou temps orageux / instable. Le rétro-éclairage s'enclenche durant 2 minutes, une alarme sonore est émise et le symbole d'alarme est affiché avec le symbole de prévisions météo correspondant. Pour désactiver de manière permanente l'alarme sonore, pousser le commutateur [ALERTE] sur “OFF”. Remarques:

1. A la mise en marche de la station météo, aucune

installation n'est à faire concernant la pression atmosphérique; l'appareil va calculer, dans les heures à venir, l'évolution météorologique en fonction des modifications de pression atmosphérique.

2. Lors de longues situations atmosphériques stables, il

est difficile d'obtenir une prévision météorologique. Une modification du symbole météo au display peut prendre plus de temps que prévu.

4a) APPEL DES TEMPÉRATURES EXTÉRIEURES ET L'HUMIDITÉS DE L'AIR Appuyez sur la touche [CHANNEL] afin de passer d'un canal à un autre et ainsi sélectionner un senseur. L'indicateur de réception, situé au dessus du numéro d'affichage du canal, donne des indications concernant le signal de chaque canal, comme montré ci-après. Lorsque les températures ou l'humidités de l'airdépassent, positivement ou négativement, le champ de mesure, ou lorsqu'aucun signal n'est perçu, l'affichage montre le signe “ ”, “HHH” ou “LLL”. L’appareil peut scanner et afficher automatiquement les relevés des senseurs externes externes. L’affichage indique les relevés d'un canl pendant 4 secondes environ avant de passer au canal suivant. - Pour activer le mode de balayage du senseur à distance: Appuyer sur [CHANNEL] pendant 2 secondes. - Pour activer le mode de balayage du senseur à distance: Appuyer sur [CHANNEL] pendant 2 secondes. 4b) LECTURE DE “LA VAGUE KINETIQUE” “La vague kinétique” affiche le statut du récepteur en fonction de la réception des signaux. Il peut y avoir trois affichages différents: L'appareil est en recherche (clignote). Le récepteur fonctionne normalement

L'indicateur des tendances de pression, dans la fenêtre de prévision météorologique, indique l'évolution de la pression atmosphérique durant les dernières heures. Il existe trois indicateurs différents: Indicateur Evolution de la pression atmosphérique En hausse Constante En baisse

Le récepteur n'a reçu aucun signal depuis plus de 15 minutes

3. La prévision météo est calculée exclusivement au

moyen des modifications de pression atmosphérique.

4. La probabilité de la prévision météo est d'environ

70% et elle est valable pour une périphérie allant de 20 à 30 kilomètres.

5. Si le symbole “ensoleillé” apparaît durant la nuit,

cela signifie un temps sans nuage. Le brouillard n'est pas signalé par la station météo, car ce dernier peut apparaître dans différentes configurations barométriques.

6. Si vous emmenez la station météo en voyage, la

prévision météo va s'ajuster grâce aux modifications d'altitude et les changements de pressions à venir; attendez jusqu'à 24 heures pour que la station annonce une prévision météo en fonction des pressions d'air de votre nouveau lieu de séjour.

DE L'AIR MINIMALES ET MAXIMALES

Pour chaque canal externe, tout comme pour la température et l'humidité intérieure, les températures et l'humidités minimales et maximales mesurées sont mémorisées. Pour afficher les valeurs enregistrées, veuillez suivre les instructions suivantes: Appuyez sur la touche [MEM] une fois pour afficher la température / l'humidité maximale. Appuyez une fois encore et la température / l'humidité minimale apparait. Pour chaque valeur, les indications “MAX” ou “MIN” sont affichées à l'écran. Pour effacer les valeurs et mémorisées: selon le canal intéressé, appuyez sur la touche [MEM] durant deux secondes. 4d) ALARME POUR LA TEMPÉRATURE EXTÉRIEURE La station météo possède un avertisseur de température vous permettant de déterminer une valeur de température à laquelle l'appareil doit réagir. Lorsque la température extérieure atteint cette valeur sur l'un des canaux (Canal / Détecteur 1, 2 ou 3), un avertissement sonore est émis. Une seule valeur de température minimale ou maximale peut être programmée; cette dernière est valable pour tous les canaux et les senseurs externes. La valeur de température se règle comme suit:

1. Appuyez sur la touche [TEMP ALARM]. En actionnant

encore cette touche, vous passez de l'affichage de la température extérieure à celui du réglage de la valeur de température maximale ou minimale pour l'avertisseur.

2. Appuyez une fois encore sur la touche [TEMP

ALARM] et maintenez-la enfoncée durant 2 secondes. L'affichage de la valeur cible se met à clignoter.

3. Sélectionnez la valeur cible désirée pour l'avertisseur,

en utilisant les touches [ ] et [ ]. Appuyez une dernière fois sur la touche [TEMP ALARM] pour confirmer votre choix.

4e) AFFICHAGE DES TENDANCES DE LA

l'indicateur des tendances de température et humidité montre l'évolution de la température et de l'humidité durant les dernières minutes. Il existe trois indicateurs différentes: Indicateur Tendances En hausse Constante En baisse 4f) INDICATION DU NIVEAU DE CONFORT Les indicateurs de niveau COM, WET, ou DRY indiquent la sensation d’un certain environnement: Confortable, trop humide ou trop sec. L’indicateur du confort apparaît alors sur l’écran de l’unité centrale dès que les critères ci-dessous sont atteints. Indicateurs à l’écran Température entre Humidité de l'air entre COMFORT 20°C – 25°C (68°F – 77°F) 40% – 70% humidité et température idéales WET (humide) -5°C – +50°C (23°F – 122°F) plus de 70% comprend trop d'humidité DRY (sec) -5°C – +50°C (23°F – 122°F) dessous 40% comprend trop d'humidité sans indication 20°C (68°F) or 25°C (77°F) plus que 40% – 70% pas de remarque pour ce environnement

5b) INSTALLATION MANUELLE L'appareil vous offre diverses possibilités pour modifier les réglages de base. Appuyez sur la touche [MODE] durant trois secondes afin d'accéder au mode réglages. A chaque pression supplémentaire de la touche [MODE] apparaît à l'écran, clignotante, une fonction à ajuster. Appuyez sur les touches ] ou [ ] Vous pouvez modifier les fonctions suivantes (ci-après, par une simple pression de la touche [MODE]): - Langue (Anglais-En, Allemand-DE, Français-Fr, Italien-IT oder Espagnol-SP) - Affichage de la température en °C ou en °F - Affichage de l'UV en UVI ou en MED/h - Année - Calendrier (mois - jour - choix de la présentation (jour/mois ou mois/jour) - Format horaire 24h ou 12h - Heure (heures - minutes) Avec une dernière pression de la touche [MODE], vous quittez le mode d'installation. 5c) REGLAGE DE LA SECONDE ZONE HORAIRE Dans l'affichage de la seconde zone horaire, appuyez sur la touche [MODE] durant 3 secondes pour choisir un décalage horaire allant de -13 heures à +15 heures au moyen des touches [ ] et [ ]. Le réglage de l'altitude n'est ensuite possible qu'après une nouvelle insertion des piles. Avec une dernière pression de la touche [MODE], vous quittez le mode d'installation.

5a) INDICATIONS POUR LA RÉCEPTION DU SIGNAL HORAIRE L'appareil est conçu de façon à ce que l'horloge, dès qu'elle se trouve dans la portée d'émission du signal radio suisse HBG, se synchronise automatiquement à celui-ci. Pour assurer une bonne réception du signal horaire, veillez à ne pas placer l'appareil à proximité d'objets métalliques ou d'appareils électriques afin de minimiser les perturbations. Lors de la mise en service, le processus complet de réception du signal dure habituellement entre 3 et 5 minutes, en fonction de l'importance du signal horaire. Par la suite, la synchronisation, effectuée toutes les heures, ne dure que quelques secondes. Si vous rencontrez des difficultés de manière persistante pour la réception du signal, vous pouvez régler l'heure manuellement et attendre la nuit pour la réception. En effet, les chances de réussites pour la réception du signal horaire sont plus grandes la nuit (entre minuit et 4 heures). Une réception du signal par semaine suffit tout à fait pour laisser l'horloge tourner. (clignotant) - une réception a lieu - la dernière réception n'a pas eu lieu ou l'heure été réglée manuellement - l'appareil a reçu le signal pas d'indicateur - la réception est désactivée

5d) AFFICHAGE DE L'HEURE Depuis le mode d'affichage normal, vous pouvez, par pression de la touche [MODE], accéder aux modes d'affichage de l'écran : - Heure avec les secondes et la date - Heure avec le jour de la semaine et la date - Une seconde zone horaire avec le jour de la semaine et la date - Une seconde zone horaire avec les secondes et la date 5e) Mise hors service de la réception radio Vous avez la possibilité d'enclencher la réception radio ou de la déclencher. Vous utiliserez alors l'appareil comme une horloge à quartz ordinaire. Appuyez sur la touche ( ) durant 3 secondes pour enclencher ou déclencher la réception radio. Lorspue cette dernière est déclenchée, le symbole de réception ( ) disparaît de l'affichage.

6a) INSTALLATION ET ACTIVATION DE LA FONCTION ALARME Le réveil propose trois fonctionnements différents pour l'alarme “ w ” : alarme de semaine. Cette alarme sonne tous les jours de semaine (lundi à vendredi) “ s ” : alarme unique. Cette alarme ne sonne qu'une seule fois. Elle est idéale pour les week-ends (samedi et dimanche), mais fonctionne toutefois pour tous les jours. “Pre-Al”: Pré-alarme. Elle vous permet de vous faire réveiller plus tôt, lorsque la température extérieure atteint 0°C ou plus bas. Il y a plusieurs temps de pré-réveil à choix : 15, 30, 45, 60 ou 90 minutes. La pré-alarme peut être combinée à chacune des autres alarmes ci-dessus, et ne fonctionne que si l'une d'elle au moins est activée. De même, cette fonction n'a de sens que si le senseur du canal 1 se trouve effectivement à l'extérieur.

Installation de l'alarme

1. Avec la touche [ALARM], choisissez la fonction

d'alarme que vous souhaitez utiliser. Vous avez le choix entre les deux alarmes décrites ci-dessus.

2. Appuyez sur la touche [ALARM] durant deux

secondes. L'affichage de l'heure de réveil commence à clignoter.

3. Sélectionnez l'heure de réveil avec les touche

4. Appuyez sur la touche [ALARM] une fois encore

et procédez au réglage des minutes

5. Pour terminer, confirmez le réglage de l'alarme en

appuyant une fois encore sur la touche [ALARM].

6. Vous pouvez maintenant désactiver l'alarme avec la

touche [ ], respectivement l'activer avec la touche ]. Lorsque l'alarme est désactivée, le sigle “OFF” apparaît à l'écran. Lorsque l'alarme est activée, l'heure de réveil apparaît.

7. A la fin du réglage (appuyez encore une fois sur

[ALARM], le symbole représentatant l'alarme apparaît à l'écran. Attention: le réglage des minutes de la pré-alarme se fait de la même manière, à la différence qu'il n'y a là qu'une seule étape; le choix des minutes de pré-réveil entre 15 et 90 minutes. 6b) FONCTION SNOOZE Si vous pressez la touche [SNOOZE] pendant que l'alarme retentit, cette dernière s'arrêtera. Après 8 minutes, elle sonnera à nouveau. La sonnerie est active durant 2 minutes si aucune touche n'est pressée. Ensuite, le cycle Snooze sera automatiquement activé. Après trois sonneries de l'appel de 2 minutes, le réveil se remet automatiquement en mode “ w ” ou “ s ” selon la logique.

Alimentation Unité de réception 6c) ARRET DE L'ALARME Appuyez sur la touche [ALARM] pendant qu'elle retentit pour l'arrêter. Avec la fonction “ w ”, l'alarme reste active et sonnera le jour de semaine suivant selon l'heure sélectionnée. Avec la fonction “ s ”, l'alarme est arrêtée et ne sonnera pas le jour suivant. Il faut, pour cela, l'activer à nouveau.

7. DONNÉES TECHNIQUES

Unité de réception Température intérieure Humidité intérieure relativement Résolution Senseur externe Champ de mesure Résolution Fréquence de transmission Nombre de canaux Portée Cycle de mesure Humidité extérieure relativement Résolution humidité relativement : 0ºC à +50ºC (32ºF à +122ºF) : 10% à 95% : 0,1ºC 0,2˚F : -20ºC à +60ºC (-4ºF à +140ºF) : 0,1ºC 0,2˚F : 433 MHz : max. 30 mètres (lorsque le champ est sans perturbations) : ca. 43 - 47 secondes : 10% à 95% : 1%

: 2 piles UM-3 ou AA (1,5V) : 2 piles UM-3 ou. AA (1,5V) Senseurs externes Poids Unité de réception Senseur externe : 326g (sans piles) : 62g (sans piles) Dimensions Unité de réception Senseur externe : 253 x 70 x 69 mm : 55.5 x 101 x 24 mm INDICATIONS D'ENTRETIEN

1. Préserver l'appareil de l'humidité et de la poussière,

éviter les chocs et les températures extrêmes. Pour le nettoyer, utilisez seulement un chiffon doux et sec sans produit de nettoyage agressifs

2. Ne procédez à aucune intervention (réparation,…)

dans l'appareil, sans quoi la garantie serait annulée.

3. Utilisez exclusivement des piles neuves et ne

mélangez jamais des piles neuves avec des anciennes. Pensez également à ne pas mettre les piles usagées dans les déchets ménagers, mais de les ramener dans les points de collecte prévus à cet effet. Important: pour tous les produits Irox, toutes les taxes anticipées de recyclage (TAR) en Suisse sont acquittées. REMARQUE - Sur la base des restrictions des possibilités d'impression, l'affichage de l'appareil peut différer de la représentation dans le présent mode d'emploi. Sous réserve de modifications.

Produit : TE555X / HBR555t Ce produit est conforme aux dispositions en vigueur, selon l' application des exigences fondamentales de l'article 3 des directives R&TTE 1999/5/EC. Directive Utilisation adéquate du spectre de fréquence radio (Article 3.2 des directives R&TTE) Standard(s) appliqué (s) EN 300 220-1,3:2000 Compatibilité électromagnétique (Article 3.1.b des directives R&TTE) Standard(s) appliqué(s) EN 301 489-1,3:2000 Standard(s) appliqué(s) EN 300 339:2000 Informations complémentaires Le produit est conforme aux directives concernant les appareils de basse tension 73/23/EWG ainsi qu'aux directives concernant la compatibilité électromagnétique 89/336/EWG et porte le marquage du certificat CE correspondant. Conforme Dans Les Pays Suivants Tous les états européens EU, en Suisse CH
