BEDIENUNGSANLEITUNG HBR555T IROX

Wir gratulieren Ihnen zum Kauf der Funkwetterstation HBR555t. Das Hauptgerät zeigt, die Wettervorhersage, die Innen-und Aussen-Temperatur/Luftfeuchtigkeit sowie Uhrzeit und das Datum an. Die Wetterdaten werden von bis zu 3 externen Sensoren empfangen. Das Hauptgerät zeigt die gemessenen Maximal-und Minimaltemperaturen/ Luftfeuchtigkeiten an. Dank der im Gerät zur Anwendung kommenden 433 MHz Technologie brauchen keine Kabelverbindungen zwischen den Aussensensoren und dem Hauptgerät ausgeführt zu werden. Das Gerät ist des weiteren mit einer Funkuhr ausgerüstet Die Uhr synchronisiert aktuelle Zeit und Datum mit dem Schweizer Funkzeitsignal “HBG”. Sollte sich das Gerät ausserhalb des Funkzeitsignals “HBG” befinden, können Zeit und Datum manuell eingestellt werden. Um die Wettervorhersage zuverlässig ausführen zu können, ist das Gerät mit einem integrierten Barometerausgerüstet.

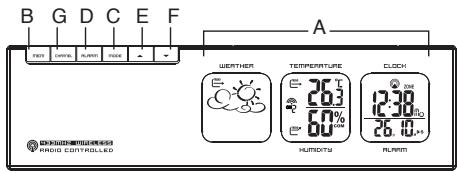

Zum bequemen Ablesen aller Werte.

B SPEICHERTASTE [MEM]

Anzeige der gemessenen Maximal-und Minimaltemperaturen und Luftfeuchtigkeit.

Umschalten der Anzeigemodi, Bestätigung der Einstellungen.

Zeigt Alarmzeit oder stellt Alarmstatus ein. Zeigt Temperaturalarm und zum Einstellen des Maximal- und Minimaltemperaturalarms.

] TASTE Einstellwerte aufwärts ausführen.

] TASTE Einstellwerte abwärts ausführen.

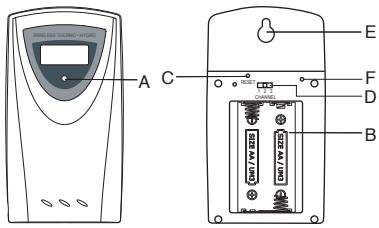

A LED-ANZEIGE Blinkt während der Sigalsendung 1 x kurz auf; 2x wenn die Batterie beinahe leer ist.

G KANAL [CHANNEL] TASTE

Zur Anzeige der Temperatur-und Luftfeuchtigkeitswerte von den externen Sensoren. B BATTERIEFACH Zur Aufnahme von zwei Batterien des Typs UM-3 oder “AA” 1.5V Alkaline Batterien.

H [SNOOZE/LIGHT] TASTE

Aktiviert Schlummerfunktion und Display beleuchtung.

C RÜCKSETZ TASTE [RESET]

Rücksetzung des Gerätes auf die Werkseinstellungen und bei Kanalwechsel. I BATTERIEFACH Zur Aufnahme von zwei Batterien des Typs UM-3 oder “AA” 1.5V Alkaline Batterien.

D SENDEKANAAL- WAHLSCHALTER

Weist einem Sensor Kanal 1, Kanal 2 oder Kanal 3 zu.

J [ALERT] SCHIEBESCHALTER

Der Soundalarm der Wetterprognose kann an (“ON”) oder aus (“OFF”) gestellt werden.

2a) BITTE VOR DEM EINSATZ BEACHTEN Beachten Sie bitte die folgenden Hinweise, um einen optimalen Betrieb der Geräte zu gewährleisten:

1. Weisen Sie jeder externen Sendeeinheit einen eigenen

2. Platzieren Sie die Empfangseinheit und Sendeeinheit

innerhalb von 1 Meter zueinander und warten Sie bis der Messwert auf der Anzeige erscheint.

3. Stellen Sie danach die Empfangseinheit und die

externen Sendeeinheiten innerhalb der möglichen Reichweite der Geräte auf, d.h. in einem Umkreis von max. 30 Metern. Beachten Sie, dass die tatsächliche Reichweite der Sender von den jeweils verwendeten Baumaterialien der Gebäude sowie der jeweiligen Position der externen Sendeeinheit abhängt und durch externe Einflüsse (diverse Funksender und andere Störquellen) die mögliche Distanz gegenüber den 30 Metern stark reduziert wird. In solchen Fällen empfehlen wir, sowohl für den Sender und den Empfänger andere Positionen zu suchen. Manchmal reicht schon ein Verschieben um wenige Zentimeter! Obwohl die externen Sendeeinheiten wetterfest sind, sollten Sie diese nicht an Orten platzieren, wo diese direkter Sonneneinstrahlung, Regen oder Schnee ausgesetzt sind. 2b) VORBEREITEN DER EXTERNEN THERMO/HYGRO-SENDEEINHEITEN

1. Nehmen Sie die Batteriefachabdeckung ab.

2. Stellen Sie den gewünschten Kanal mittels des

Schiebeschalters ein.

3. Setzen Sie 2 Batterien (1,5V, UM-3 oder Größe

“AA”) den jeweiligen Polaritäten entsprechend ein.

4. Drücken Sie die RESET Taste (z.B. mit einer

5. Schrauben Sie die Batteriefachabdeckung wieder zu.

E HALTER FÜR WANDAUFHÄNGUNG

Umschalten der Anzeigeeinheit für die Temperaturanzeige in Grad Celsius (˚C) oder Grad Fahrenheit (˚F).

2c) VORBEREITUNG DER EMPFANGSEINHEIT

1. Öffnen Sie vorsichtig den Deckel des

2. Setzen Sie 2 Batterien (1,5V, UM-3 oder Größe

“AA”) den jeweiligen Polaritäten entsprechend ein.

3. Schließen Sie das Batteriefach wieder.

2d) BATTERIE “LEER” ANZEIGE Wenn es Zeit wird die Batterien durch Neue zu ersetzen, wird jeweils ein lndikator [ ] neben der Anzeige der Uhr (Batterien Empfangseinheit) oder Aussentemperatur (Batterien Sendeeinheit). 2e) EINSTELLEN DES EXTERNEN SENSORS THERMO/HYGRO a. Sobald sich die Batterien im Aussensensor befinden, beginnt dieser mit der Übertragung der Messwerte in Intervallen von ca. 45 Sekunden. Auch das Hauptgerät sucht nach Signalen (ca. 2 Minuten lang), sobald die Batterien eingelegt werden. Wird das Signal vom Aussensensor empfangen, erscheinen Aussentemperatur, Luftfeuchtigkeitswert auf dem Display. b. Wenn innerhalb von 2 Minuten keine Sensorsignale empfangen werden, dann erscheint ( ) auf dem Display. Drücken Sie die [ ] Taste während 3 Sekunden, um eine Suche nach den Signalen des externen Sensors zu erzwingen. Auf diese Weise können Sie Empfangs- und Sendesignal zwischen Aussensensor und Hauptgerät synchronisieren.

3a) WETTERVORHERSAGE Die Empfangseinheit errechnet aufgrund der barometrischen Luftdruckänderung die Wetterentwicklung für die kommenden 12-24 Stunden und zeigt diese mit folgenden Symbolen an: Symbole auf dem Display Prognose Sonnig Leicht bewölkt Bewölkt Regnerisch Starker Regen Schnee Starker Schneefall 3b) BITTE BEACHTEN SIE FOLGENDES:

1. Nach Inbetriebnahme der Wetterstation ist kein

Einstellen des aktuellen Luftdruckes erforderlich, das Gerät wird in den folgenden Stunden aus den Luftdruckänderungen eine Wettervorhersage errechnen.

2. Bei langen stabilen Wetterlagen wird eine

Wettervorhersage stark erschwert. Eine WetterSymboländerung am Display kann zum Teil länger als erwünscht dauern.

3. Die Wettervorhersage wird ausschliesslich anhand

barometrischer Luftdruckänderungen errechnet.

4. Die Wahrscheinlichkeit der Wetttervorhersage liegt

bei etwa 70% und gilt für einen Umkreis von 20 - 30 Kilometer.

5. Erscheint das Symbol “sonnig” bei Nacht ist

wolkenloses Wetter gemeint. Nebel wird von der Wetterstation nicht angezeigt, da dieser bei verschiedenen Wetterlagen auftreten kann.

4a) ABRUFEN DER EXTERNEN TEMPERATURUND LUFTFEUCHTIGKEITSWERTE Drücken Sie die Taste [CHANNEL], um nacheinander die einzelnen Kanäle der externen Sendeeinheiten anzuzeigen. Der Empfangsindikator über der Kanalnummernanzeige gibt dabei Aufschluss über die Signale jedes Kanals, wie nachstehend gezeigt. Wenn die gemessene Temperatur oder Luftfeuchtigkeit den Messbereich über - oder unterschreitet oder kein Empfang stattfindet, erscheinen die Indikatoren “ ”, “HHH” oder “LLL” in der Anzeige. Dieses Gerät Kann so eingestellt werden, dass die von den externen Sensoren gemessenen Werte automatisch abgerufen und angezeigt werden. Der Wert eines einzelnen Kanals wird ca. 4 Sekunden lang angezeigt, anschliessend werden die Messwerte des nächsten Kanals angezeigt. -Abtastmodus für externe Sensoren aktivierenn: Betätigen Sie die Taste [CHANNEL] 2 Sekunden lang. -Abtastmodus für externe Sensoren deaktivieren: Betätigen Sie die Taste [CHANNEL] 2 Sekunden lang. 4b) ABLESEN DES “WELLEN” - INDIKATORS Der “Wellen”-Indikator zeigt den Status des Empfangsgerätes im Bezug auf den Empfang der Signale an. Es können drei verschiedene Anzeigen erfolgen: Das Gerät funktioniert im Suchmodus (blinkend). Empfänger funktioniert auf normalem Empfang.

3c) Wetterprognose Alarm Die Wetterstation warnt, sobald die Wetterprognose zu folgenden Wettersituationen wechselt: Starker Regen, starker Schneefall oder instabiles stürmisches Wetter. Das Wetterprognose Display wird für 2 Minuten beleuchtet, der Soundalarm ertönt und das Alarmwarnsymbol wird mit dem dazugehörenden Wetterprognosesymbol im Display angezeigt. Um den Soundalarm dauerhaft zu desaktivieren, schieben Sie den [ALERT] Schalter auf die Position “OFF”. 3d) LUFTDRUCK - TENDENZANZEIGE Der Indikator für die Luftdruck-Tendenz im Wettervorhersage-Fenster zeigt den Trend der Luftdruckänderung während der letzten Stunde an. Es erscheinen drei verschiedene Indikatoren: Indikator LuftdruckTrend steigend gleichbleibend fallend

Keine Signale empfangen seit mehr als 15 Minuten.

6. Falls Sie die Wetterstation auf Reisen nehmen,

wird sich die Wettervorhersage bedingt durch Höhenänderungen und den darausfolgenden Luftruckänderungen verstellen. Warten Sie bis zu 24 Stunden bis die Wetterstation die Wettervorhersage aufgrund der Luftdruckverhältnisse für Ihren neuen Aufenthaltsort errechnet hat.

4c) MINIMAL- UND MAXIMAL TEMPERATUR / LUFTFEUCHTIGKEIT Die Werte für die gemessenen Maximal- und Minimaltemperaturen sowie die Luftfeuchtigkeitswerte werden automatisch gespeichert. Zur Kontrolle der Werte drücken Sie einmal die Taste [MEM], um die Maximaltemperatur einzusehen. Ein nochmaliger Druckauf die Taste [MEM] zeigt Ihnen die Minimaltemperatur. Es erscheint der jeweilige Indikator“MAX“ oder “MIN“. Um den Wertespeicher zu löschen, halten Sie die [MEM] Taste 2 Sekunden lang gedrückt: Maximal- und Minimaltemperaturen werden nun gelöscht. Wird die [MEM] Taste jetzt erneut gedrückt, so erscheinen die aktuellen Maximal- und Minimaltemperaturen, bis zum Empfang der nächsten Angabe. 4d) AUSSEN-TEMPERATUR ALARM Die Wetterstation ist mit einer Temperaturwarnung ausgerüstet, ein von Ihnen bestimmter Temperaturwert kann vorgewählt werden. Wenn die vorgewählte Aussentemperatur auf einem beliebigen externen Kanal (Kanal / Sensor 1, 2 oder 3) erreicht wird, wird eine akustische Warnung eingeleitet. Es kann nur ein allgemeiner minimalund maximal Temperaturwertalarm programmiert werden, dieser gilt für alle Kanäle und externen Sensoren zugleich. Die Temperaturwarnung wird wie folgt programmiert:

1. Betätigen Sie die [TEMP ALARM] Taste. Durch

mehrmaliges Betätigen der Taste wechselt die Anzeige der Aussen-Temperatur zwischen dem einstellbaren minimal- oder maximal Temperaturalarmwert.

2. Betätigen Sie danach noch einmal die [TEMP ALARM]

Taste und halten Sie diese für 2 Sekunden gedrückt. Die Anzeige des Temperaturalarmwertes beginnt nun zu blinken.

3. Wählen Sie den gewünschte Temperaturwert für die

Warnung vor, indem Sie die [ ] und [ ] Tasten betätigen. Um die Eingabe zu speichern betätigen Sie noch einmal die [TEMP ALARM] Taste.

4e) TEMPERATUR UND LUFTFEUCHTIGKEITS TENDENZANZEIGE Der Tendenzindikator zeigt die Temperatur- und Luftfeuchtigkeitstendenz der über den ensprechenden Sensorkanal gemessenen Werte an. Der Indikator kann folgende drei Trends anzeigen: Steigend, gleichbleibend und fallend. Indikator Trend steigend gleichbleibend fallend 4f) KOMFORTLEVEL INDIKATOREN Die Komfortlevel Indikatoren COMFORT, WET oder DRY zeigen Ihnen ob das aktuelle Raumklima komfortabel, zu feucht oder zu trocken ist. Die Komfortlevel Indikatoren werden unter folgenden Gegebenheiten im Display des Hauptgerätes (oberhalb der Innenfeuchtigkeits-Anzeige) angezeigt: Indikator im Display Temperatur Bereich Feuchtigkeits Bereich aktuelles Raumklima bei Ihnen: COMFORT 20˚C – 25˚C (68˚F to 77˚F) 40%70% idealer Bereich Temperatur und Feuchtigkeit WET -5˚C – 50˚C (23˚F - 122˚F) über 70% zu feuchtes Raumklima DRY -5˚C – 50˚C (23˚F - 122˚F) unter 40% zu trockenes Raumklima kein Indikator weniger als 20˚C (68˚F) or mehr als 25˚C (77˚F) 40% bis 70% kein Kommentar

5a) HINWEISE ZUM EMPFANG DES ZEITSIGNALS Das Gerät ist so konstruiert, dass die Kalenderuhr automatisch synchronisiert wird, sobald sie sich innerhalb der Reichweite des Schweizer HBG-Funksignals befindet. Für einen guten Empfang des Zeitsignals sollten Sie das Gerät nicht in der Nähe von metallischen Gegenständen oder elektrischen Geräten aufstellen, um Störungen möglichst gering zu halten. Der erstmalige, vollständige Empfang des Signals dauert normalerweise etwa 3 bis 5 Minuten; abhängig von der Stärke des empfangenen Zeitsignals. Die nachfolgende, stündliche Zeit-Synchronisation dauert dann nur noch wenige Sekunden. Bei dauernden Empfangsproblemen stellen Sie die Uhr manuell ein und warten Sie die Nacht ab. Die Chancen einen erfolgreichen Empfang zu haben sind in der Nacht (ab Mitternacht bis ca. 4Uhr morgens) grösser. Ein erfolgreicher Empfang pro Woche reicht vollkommen aus um die Uhr genau laufen zu lassen. (blinkend) - Empfang aktiv

5b) MANUELLE EINSTELLUNGEN Das Gerät bietet diverse Möglichkeiten die Grundeinstellungen zu verändern. Drücken Sie dazu die Taste [MODE] drei Sekunden lang um in den Einstellmodus zu gelangen. Mit jedem weiteren Drücken der [MODE] Taste erscheint auf der Anzeige eine einzustellende blinkende Funktion. Drücken Sie dort jeweils eine der Tasten [ ] oder Folgende Funktionen können Sie verändern (in dieser Reihenfolge, dazwischen einfach jeweils die [MODE] Taste drücken): - Anzeigesprache (English-En, Deutsch-DE, Französisch-Fr, Italienisch-IT oder Spanisch-SP) - Temperaturanzeige in °C oder °F - UV-Anzeige io UVI oder MED/h - Jahr - Kalender (Monat - Tag - Anzeigeformat (Day/Month oder Month/Day) - Zeitformat 24h oder 12h - Zeit (Stunden - Minuten) 5c) EINSTELLUNG 2.ZEITZONE Drücken Sie im Anzeigemodus der 2. Zeitzone die Taste [MODE] drei Sekunden lang um die Zeitverschiebung von -13 Stunden bis +15 Stunden mit den Tasten [ ] oder [ ] einzustellen. Mit einen kurzen drücken auf die MODE Taste wird die Einstellfunktion abgschlossen. 5d) ZEITANZEIGE Im normalen Anzeigemodus können Sie mittels der Taste [MODE] folgende Anzeigemodi zur Darstellung auf der Anzeige auswählen: - Zeit mit Sekunden - Zeit mit Wochentag - Eine zweite Zeitzone mit Wochentag - Eine zweite Zeitzone mit Sekunden - Datum

- letzter Empfang war nicht gut oder Zeit wurde manuell eingestellt - letzter Empfang war gut kein Symbol - Funkempfang ausgeschaltet

5e) Permamentes Ausschalten des Funkempfangs Sie haben die Möglichkeit den Funkempfang ein oder auszuschalten und das Gerät als normale Quartzuhr zu betreiben. Drücken Sie 3 Sekunden lang die Taste ( ) um den Funkempfang ein oder auszuschalten. Ist der Funkempfang ausgeschaltet, verschwindet das Empfangssymbol ( ) von der Anzeige.

EINSTELLEN UND AKTIVIEREN DER

ALARMFUNKTIONEN Der Wecker bietet drei verschieden Alarmfunktionen: “ w ” : Wochenalarm. Dieser Alarm wird an allen Wochentagen (Montag – Freitag) ausgeführt “ s ” : Einzelalarm. Dieser Alarm wird nur einmal ausgeführt. Diese Funktion ist ideal fürs Wochenende (SA, SO), funktioniert jedoch an jedem Tag “Pre-Al”: Vor-Alarm. Damit können Sie sich früher wecken lassen, wenn die Aussentemperatur auf 0°C oder tiefer fällt. Es können folgende Weck-Zeitverschiebungen eingestellt werden: 15, 30, 45, 60 oder 90 Minuten Der “Pre-Alarm” kann bei beiden obigen Alarm-Funktionen angewendet werden, aber nur wenn mindestens ein Alarm aktiviert ist. Die Funktion macht auch nur Sinn, wenn sich der Fühler des Kanals 1 wirklich draussen befindet.

Einstellen der Alarmzeit:

1. Wählen Sie mit der Taste [ALARM] die

Alarmfunktion die Sie einstellen wollen. Sie haben dabei die oben beschriebenen drei Alarme zur Auswahl

2. Drücken Sie die Taste [ALARM] drei Sekunden.

Die Stundenanzeige der Weckzeit beginnt zu blinken.

3. Stellen Sie die Alarmzeit-Stunden mittels der

Tasten [ ] oder [ ] ein.

4. Drücken Sie die Taste [ALARM] nochmals und

stellen Sie die Alarmzeit-Minuten ein.

5. Bestätigen Sie abschliessend die Einstellung der

Alarmzeit durch nochmaliges Drücken der Taste [ALARM].

6. Sie können nun den eingestellten Alarm mit der Taste

] ausschalten oder mit der Taste [ ] einschalten. Bei ausgeschaltetem Alarm erscheint “OFF”, bei eingeschaltetem Alarm die Weckzeit.

7. Nach Abschluss der Einstellungen (nochmals

[ALARM] drücken), erscheint das entsprechende Symbol des aktivierten Alarms. Achtung: Die Einstellung der Vor-Alarm Zeit ist Sinngemäss gleich, jedoch haben Sie dort nur die Wahl der vorgegebenen Stufen von 15 bis 90 Minuten. 6b) SNOOZE FUNKTION Wird die Taste [SNOOZE] während ein Alarm ertönt betätigt, wird der Alarm unterbrochen. Nach 8 Minuten ertönt der Alarm wieder. Der Weckton ist, wenn keine Taste gedrückt wird, während 2 Minuten aktiv. Danach wird automatisch der Snooze Zyklus aktiviert. Nach dreimaligem ertönen des 2 Minuten Wecktons oder nach drei Snooze Zyklen (4 x drücken), stellt der Wecker automatisch nach der im folgenden Abschnitt beschriebenen “ w ” oder “ s ” Logik ab.

Stromversorgung Empfangseinheit 6c) ABSCHALTEN EINES ALARMS Betätigen Sie die Taste [ALARM] während ein Alarm ertönt, wird der Alarm gestoppt. Bei der Funktion “ w ” bleibt der Alarm aktiviert und ertönt am nächsten Wochentag zur eingestellten Zeit erneut. Bei der Funktion “ s ” wird der Alarm ausgeschaltet und ertönt am nächsten Tag nicht mehr. Dazu müsste der Alarm neu aktiviert werden!

Empfangseinheit Innentemperatur : 0ºC bis +50ºC (32ºF bis +122ºF) : 10% bis 95% bei 25ºC (77ºF) : 0,1ºC 0,2ºF : 1% Messbereich relative Luftfeuchtigkeit Auflösung Temperatur Auflösung relative Luftfeuchtigkeit Externe Sendeeinheit Messbereich Aussentemperatur Auflösung Temperatur : -20ºC bis +60ºC : (-4ºF bis +140ºF) : 0,1˚C 0,2˚F : 433 MHz : Maximum 30 Meter (im freien ungestörten Feld) : ca. 43 - 47 Sekunden : 10% bis 95% Übertragungsfrequenz Anzahl der Kanäle Reichweite Messzyklus Messbereich relative Luftfeuchtigkeit Auflösung relative Luftfeuchtigkeit : 1%

: 2 x UM-3 oder “AA” 1.5V Batterie : 2 x UM-3 oder “AA” 1.5V Batterie externe Sendeeinheit Gewichte Empfangseinheit externe Sendeeinheit : 326g (ohne Batterien) : 62g (ohne Batterien) Abmessungen Empfangseinheit externe Sendeeinheit : 253 x 70 x 69 mm : 55.5 x 101 x 24 mm PFLEGEHINWEISE

1. Schützen Sie das Gerät vor Nässe, Staub, Stössen

und extremen Temperaturen und reinigen Sie es nur mit einem trockenen Tuch ohne aggressive Lösungsmittel.

2. Nehmen Sie keine Eingriffe in das Gerät vor, da

sonst der Garantieanspruch erlischt.

3. Verwenden Sie ausschliesslich neue Batterien und

mischen Sie niemals alte und neue Batterien. Bitte denken Sie auch daran, dass verbrauchte Batterien nicht in den Hausmüll gehören, sondern an den dafür vorgesehenen Sammelstellen abgegeben werden. Wichtig: Bei allen Irox Geräten sind sämtliche Entsorgungsgebühren in der Schweiz (vRG) abgegolten.

BITTE BEACHTEN - Aufgrund von Einschränkungen der Druckmöglichkeiten kann die Darstellung der Anzeige in dieser Bedienungsanleitung von der tatsächlichen Anzeige abweichen. Änderungen vorbehalten.

EG KONFORMITÄTSERLÄKRUNG

Produkt : TE555X / HBR555t Dieses Produkt entspricht bei bestimmungsmäßiger Anwendung den grundlegenden Anforderungen des Artikels 3 der R&TTE 1999/5/EC Richtlinie: Effizienter Gebrauch des Funkfrequenzspektrums (Artikel 3.2 der R&TTE Richtlinie) Angewandter Standard(s) EN 300 220-1,3:2000 Elektromagnetische Verträglichkeit (Artikel 3.1.b der R&TTE Richtlinie) Angewandter Standard(s) EN 301 489-1,3:2000 Angewandter Standard(s) EN 300 339:2000 Zusätzliche Information: Damit ist das Produkt konform mit der Niederspannungsrichtlinie 73/23/EWG und der Richtlinie für elektromagnetische Verträglichkeit 89/336/EWG und trägt die entsprechende CE Kennzeichnung. Konform in Folgenden Ländern : Alle EU Staaten, die Schweiz CH
