MODE D'EMPLOI XA 4000 DYNACORD

REMARQUES SUR LES RÉGLAGES 38

REMARQUES SUR L'INSTALLATION 39

EXEMPLES D'APPLICATIONS ACTIVES À 2 VOIES 40

CARACTERISTIQUES ET DONNÉES TECHNIQUES 42

SCHEMA DE PRINCipe 43

DIMENSIONS 44

Félicitations ! En achetant un amplificateur de puissance Dynacord Xa4000 vous avons choisi un apparéil haut de gamme employant la technologie la plus avancée qui soit. L' amplificateur de puissance à deux voies Xa 4000 d'emploi universel combine la technologie Classe-H à une alimentation à commutation.

Les amplificateurs de puissance Xa 4000 associant des performances audio inégalées, à un fonctionnement friable et durable.

Le XA4000 permet une installation et un fonctionnement facile des systèmes à deux voies, avec une fréquence de séparation située à 140 Hz entre les enceintes basses et medium/aigués.

La capacité de sortie de l'ampli de puissance, de 1100W/4ohms pour les basses et de 900W/4ohms pour les medium/aigus, permet le branchement de quatre enceintes 8 ohms par voie. Le filtre séparateur de fréquence intégré sépare les basses des medium/aigus à 140 Hz. Ce filtre de séparation est basé sur un filtre Butterworth modifié ayant une pente de 18dB/octave. La fréquence de séparation située à 140 Hz permet la connexion de pratiquement toutes les enceintes basses et medium/aigués. L'usage de systèmes de haut-parleurs 2 ou 3 voies large bande, par exemple les DYNACORD F150, comme enceintes medium/aigués est également possible. Bien sur de tels systèmes ne pourrait pas reproduire les niveaux de pression elevés d'une enceinte medium/aigué équipée d'une trompe, comme la FX12. Des contrôleles séparés gradués en dB pour les canaux SUB et TOP, sous forme de potentiamétres crantés montés en retrait, ont une fourchette de contrôle allant de +6 dB à -∞, ce qui permet de combiner les enceintes basses et medium/aigués avec une réelle efficacité.

La réponse en fréquence du Xa 4000 est particulièrement adaptée aux applications "live". Un contrôle Locomut (coupe-bas) intégré atténue les signaux bassé fréquence afin d'éviter les grondements et bruits subsoniques, et ainsi protégérer les enceintes basses des surcharges mécaniques.

Optimisés pour l'usage avec des enceintes basses ouvertes de taille moyenne à grande, des haut-parleurs à trompe basse, des trompes Manifold et guide d'onde Planar, les filtres LPN (Low Pass Notch, filtres passer-bas éliminateur de bandes à pentes raide) équipant l'égalisation des basses corrigent la réponse aux transitoires des enceintes basse connectées. Les sorties de puissance des amplis sont équipées de connecteurs SPEAKON (femelle). L'assignation des broches du connecteur système est la suivante : voie basse sur les broches 1+ et 1-, voie medium/aiguë sur les broches 2+ et 2-. L'usage de câbles de haut-parleur à 4 brins permet une installation pratique, rapide et aisée; sans risque d'erreur de câblage des haut-parleurs. Des prises SPEAKON, SUB et TOP, séparées sont fournies en plus du connecteur SYSTEM. Le signal de sortie au niveau de ces connecteurs estprésent sur les broches 1+ et 1-, ce qui permet le branchement aisé de pratiquement tout type de système de haut-parleurs, même s'ils ne sont pas équipés de possibités de câblage simplifié.

La qualité de restitution du Xa 4000 est tout simplement superbe. Son alimentation secteur dérivée de la gamme SWITCHMODE PRECISION et l'usage cohérent de la technologie Classe-H fournissant une réserve importante allant bien au-delà de la puissance nominale mesurée en sortie, ainsi qu'une réduction évidence de la perte de puissance. Les étages de puissance du XA4000 ont eux aussi été concu en employant la technologie Classe-H c'est-à-dire que cet ampli de puissance fournit une commutation extrément rapide de la tension de fonctionnement en fonction du signal, ce qui a pour effet de doubler la tension d'alimentation normale lorsque c'est nécessaire. Comparés à des amplis de puissance de Classe-AB, les Classe-H générent, et de loin, beaucoup moins de perte de puissance pour une sortie identique. Consequence directe, cette perte de puissance ou dissipation réduite est synonyme d'un échauffement moindre et donc d'un meilleur usage de l'énergie. Vous pouvez donc installer vos amplis de puissance Classe-H dans des armoires de rack en laissant moins d'espace entre les apparils. De plus, et tout en offrant une sortie identique, la consommation électrique est bien moindre qu'avac des amplis de Classe-AB.

Le Xa 4000 est protégé contre les surcharges thermiques et électriques, les courts-circuits et l' apparition de composantes HF/DC aux sorties. Une protection contre la force electrolytice (Back-EMF) élimine le risque d'endommager les transistors de sortie par un retour de l'énergie electrolytique. Les sorties de puissance sont commutes via relais avec une temporisation lors du démarrage, et un limiteur de courant évite que les fusibles ne sautent de façon intempéstive.

Sa construction mécanique etartisanale satisfait aux standards de fabrication de haute précision. Son chàssis robuste est extrémement rigide. Deux ventilateurs très performants à trois allures (off/slow/fast) garantissant une stabilité thermique totale avec un bruit très faible. La ventilation est dirigée de l'avant vers l'arrière ce qui permet un fonctionnement sans problème, même dans les armoires de racks les plus exigués. L'entrée, symétrisée électroniquement s'effectue sur des embases XLR. Une sortie directe (Direct Out) pour le transit du signal audio s'effectue via des embases de type XLRM. Un affichage à LED très lisible donne un aperçu rapide de l'état de fonctionnement de l'ampli de puissance. Ce mode d'emploi décrit et explique les diverses fonctions de votre amplificateur de puissance Xa 4000. Veuillez le litre attentivement dans son ensemble et respecter les instructions mentionnées.

DéBALLAGE ET GARANTIE

Ouvrez avec précautions l'emballage et sortez l'amplificateur de puissance. En plus de l'amplificateur de puissance lui-même, l'emballage contient également leprésent mode d'emploi, un cordon secteur ainsi que le certificat de garantie. Conservez en lieu sur l'original de la facture, qui doit mentionner la date d'achat et de livraison ainsi que le certificat de garantie.

REMARQUES CONCERNANT L'INSTALLATION

Généralement, l'installation ou le montage en rack des amplis de puissance doit être effectué de manière à assurer une circulation constante de l'air de l'avant vers l'arrière. L'installation d'appareils ayant une circulation d'air contraire dans une même armoire fermée n'est pas recommandée. Si plusieurs-appareils sont installés dans une armoire fermée veiliez à ce qu'il y ait une ventilation suffisante. Laissez un espace d'au moins 60mm x 330mm (au-dessus des oufes de ventilation) pour permettre la circulation de l'air entre l'arrière de l'amplificateur de puissance et le fond de l'armoire. Veiliez à laisser au moins 100 mm d'espace libre au-dessus de l'armoire ou du rack. Comme les températures à l'intérieur de l'armoire peuvent facilement atteindre les 40^ en fonctionnement, n'oubliez pas que la température ambiente maximale doit aussi pouvoir être supportée par tous les autres-appareils installés dans cette armoire (reportez-vous également au "FONCTIONNEMENT SUR LE SECTEUR ET TEMPERATURE RÉSULTANTE").

Attention: Pour assurer un fonctionnement sans problème et en toute sécurité, ne pas faire fonctionner l'amplificateur de puissance au-delà d'une température de +40°C.

Pour éviter toute déformation de la face avant, l'usage de rails d'installation ou de glissières, disponibles en option, est obligatoire pour installer l'appareil dans une armoire de rack.

L'amplificateur de puissance doit être protégé contre : d'éventuels éclaboussures ou fuites de liquides, les rayons directs du soleil, les températures élevées ou l'influence directe de sources de chaleur, une humidité élevé, trop de poussières et de vibrations.

S'il n'est pas possible de garantir à long terme ces conditions, une maintenance régulière est absolument obligatoire pour éviter une possible panne de l'amplificateur de puissance, due principalement aux effets néfastes de son environnement.

De la condensation peut se former sur les éléments internes lorsque l'amplificateur de puissance est transporte d'un endroit froid à un endroit chaud. Dans ce cas, il faut attendre que l'appareil se soit adapté à la nouvelle température pour le faire fonctionner (après approximativement une heures). Si des corps étrangers ou du liquide ont pénétrés dans le chassis de l'amplificateur de puissance débranchez-le immédiatement du secteur et contactez un service technique agrée qui procèdera à une inspection avant de le remettre en marche.

REMARQUES SUR LES RÉGLAGES 38

REMARQUES SUR L'INSTALLATION 39

EXEMPLES D'APPLICATIONS ACTIVES À 2 VOIES 40

CARACTERISTIQUES ET DONNÉES TECHNIQUES 42

SCHEMA DE PRINCipe 43

DIMENSIONS 44

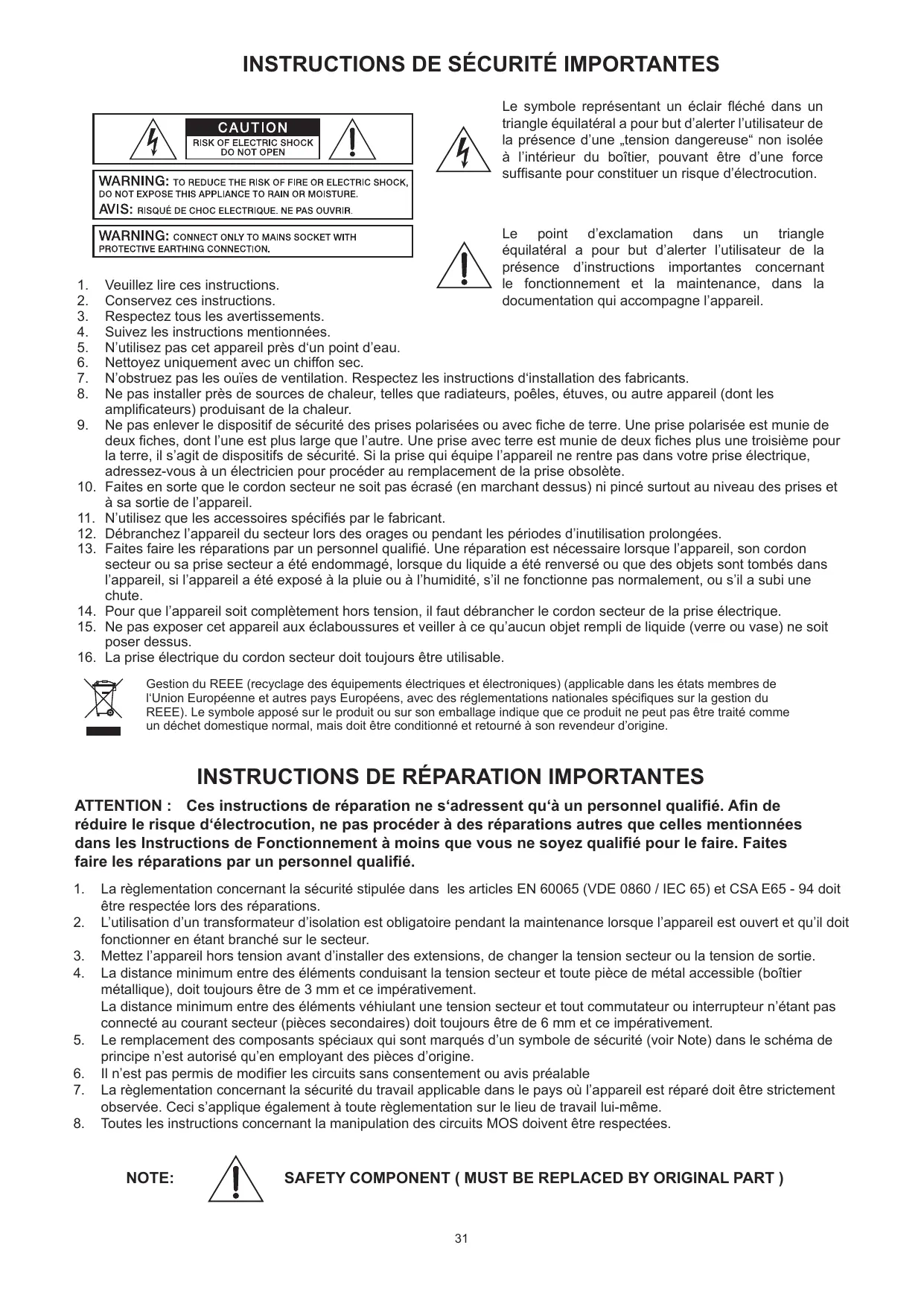

INSTRUCTIONS DE SECURITE IMPORTANTES

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Le symbole représentant un éclair fléché dans un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'une „tension dangereuse“ non isolée à l'intérieur du boîtier, pouvant être d'une force suffisante pour constituer un risque d'électrocution.

Le point d'exclamation dans un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'instructions importantes concernant le fonctionnement et la maintenance, dans la documentation qui accompagne l'appareil.

1. Veuillez dire ces instructions.
2. Conservez ces instructions.
3. Respectez tous les averissements.
4. Suívez les instructions mentionnées.
5. N'utilisez pas cet apparéil près d'un point d'eau.
6. Nettoyez uniquement avec un chiffon sec.
7. N'obstruez pas les ouiies de ventilation. Respectez les instructions d'installation des fabricants.
8. Ne pas installer près de sources de chaleur, telles que radiateurs, poèles, étuves, ou autre apparéil (dont les amplificateurs) produitant de la chaleur.
9. Ne pas enlever le dispositif de sécurité des prises polarisées ou avec fiche de terre. Une prise polarisée est munie de deux fiches, dont l'une est plus large que l'autre. Une prise avec terre est munie de deux fiches plus une troisième pour la terre, il s'agit de dispositsifs de sécurité. Si la prise qui équipe l'appareil ne rentre pas dans votre prise électrique, adressez-vous à un electricien pour procéder au remplacement de la prise obsolette.
10. Faites en sorte que le cordon secteur ne soit pas écrasé (en marchant dessus) ni pince sur tout au niveau des prises et à sa sortie de l'appareil.
11. N'utilise que les accessoires spécifiés par le fabricant.
12. Debranchez l'appareil du secteur lors des orages ou pendant les périodes d'inutilisation prolongées.
13. Faites faire les réparations par un personnel qualifié. Une réparation est nécessaire lorsque l'appareil, son cordon secteur ou sa prise secteur a été endommagé, lorsque du liquide a été renversé ou que des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il a subi une chute.
14. Pour que l'appareil soit complètement hors tension, il faut débrancher le cordon secteur de la prise électrique.
15. Ne pas exposer cet appeareil aux éclaboussures et veiller à ce qu'aucun objet rempli de liquide (verre ou vase) ne soit poser dessus.
16. La prise électric du cordon secteur doit toujours être utilisable.

Gestion du RREE (recyclage des équipements electriques et electroniques) (applicable dans les états membres de l'Union Européenne et autres pays Européens, avec des réglementations nationales spécifiques sur la gestion du RREE). Le symbole apposé sur le produit ou sur son emballage indique que ce produit ne peut pas été traité comme un déchet domestique normal, mais doit être conditionné et returné à son revendeur d'origine.

INSTRUCTIONS DE RÉPARATION IMPORTANTES

ATTENTION: Ces instructions de réparation ne s'adressent qu'à un personnel qualifié. Afin de réduire le risque d'électrocution, ne pas procéder à des réparations autres que celles mentionnées dans les Instructions de Fonctionnement à moins que vous ne soyez qualifié pour le faire. Faites faire les réparations par un personnel qualifié.

1. La reglementation concernant la sécurité stipulée dans les articles EN 60065 (VDE 0860 / IEC 65) et CSA E65 - 94 doit être respectée lors des réparations.
2. L'utilisation d'un transformateur d'isoation est obligatoire pendant la maintenance lorsque l'appareil est ouvert et qu'il doit fonctionner en étant branché sur le secteur.
3. Mettez l'appareil hors tension avant d'installer des extensions, de changer la tension secteur ou la tension de sortie.
4. La distance minimum entre des éléments conduisant la tension secteur et toute piece de métal accessible (boftier métallique), doit toujours être de 3 mm et ce impératifement.

La distance minimum entre des éléments véhiulant une tension secteur et tout commutateur ou interrupteur n'était pas connecté au courant secteur (pièces secondaires) doit toujours être de 6 mm et ce impératifement.

1. Le remplacement des composants spéciaux qui sont marqués d'un symbole de sécurité (voir Note) dans le schéma de principe n'est autorisé qu'en employant des pieces d'origine.
2. Il n'est pas permitted de modifier les circuits sans consentement ou avis préalable
3. La règlementation concernant la sécurité du travail applicable dans le pays où l'appareil est réparé doit être strictement observée. Ceci s'aquique également à toute règlementation sur le lieu de travail lui-même.
4. Toutes les instructions concernant la manipulation des circuits MOS doivent etre respectees.

NOTE:

SAFETY COMPONENT ( MUST BE REPLACED BY ORIGINAL PART )

Félicitations ! En achetant un amplificateur de puissance Dynacord Xa4000 vous avez besoin un apparéil haut de gamme employant la technologie la plus avancée qui soit. L' amplificateur de puissance à deux voies Xa 4000 d'emploi universel combine la technologie Classe-H à une alimentation à commutation.

Les amplificateurs de puissance Xa 4000 associant des performances audio inégalées, à un fonctionnement friable et durable.

Le XA4000 permet une installation et un fonctionnement facile des systèmes à deux voies, avec une fréquence de séparation située à 140 Hz entre les enceintes basses et medium/aigués.

La capacité de sortie de l'ampli de puissance, de 1100W/4ohms pour les basses et de 900W/4ohms pour les medium/aigus, permet le branchement de quatre enceintes 8 ohms par voie. Le filtre séparateur de fréquence intégré sépare les basses des medium/aigus à 140 Hz. Ce filtre de séparation est basé sur un filtre Butterworth modifié ayant une pente de 18dB/octave. La fréquence de séparation située à 140 Hz permet la connexion de pratiquement toutes les enceintes basses et medium/aigués. L'usage de systèmes de haut-parleurs 2 ou 3 voies large bande, par exemple les DYNACORD F150, comme enceintes medium/aigués est également possible. Bien sur de tels systèmes ne pourrait pas reproduire les niveaux de pression elevés d'une enceinte medium/aigué équipée d'une trompe, comme la FX12. Des contrôleurs séparés gradués en dB pour les canaux SUB et TOP, sous forme de potentiamétres crantés montés en retrait, ont une fourchette de contrôle allant de +6 dB à -∞, ce qui permet de combiner les enceintes basses et medium/aigués avec une réelle efficacité.

La réponse en fréquence du Xa 4000 est particulièrement adaptée aux applications "live". Un contrôle Locomut (coupe-bas) intégré atténue les signaux bassé fréquence afin d'éviter les grondements et bruits subsoniques, et ainsi protégérer les enceintes basses des surcharges mécaniques.

Optimisés pour l'usage avec des enceintes basses ouvertes de taille moyenne à grande, des haut-parleurs à trompe basse, des trompes Manifold et guide d'onde Planar, les filtres LPN (Low Pass Notch, filtres passé-bas éliminateur de bandes à pentes raide) équipant l'égalisation des basses corrigent la réponse aux transitoires des enceintes basse connectées. Les sorties de puissance des amplis sont équipées de connecteurs SPEAKON (femelle). L'assignation des broches du connecteur système est la suivante : voie basse sur les broches 1+ et 1-, voie medium/aiguë sur les broches 2+ et 2-. L'usage de cables de haut-parleur à 4 brins permet une installation pratique, rapide et aisée; sans risque d'erreur de câblage des haut-parleurs. Des prises SPEAKON, SUB et TOP, séparées sont fournies en plus du connecteur SYSTEM. Le signal de sortie au niveau de ces connecteurs estprésent sur les broches 1+ et 1-, ce qui permet le branchement aisé de pratiquement tout type de système de haut-parleurs, même s'ilns ne sont pas équipés de possibilités de câblage simplifié.

La qualité de restitution du Xa 4000 est tout simplement superbe. Son alimentation secteur dérivée de la gamme SWITCHMODE PRECISION et l'usage cohérent de la technologie Classe-H fournissant une réserve importante allant bien au-delà de la puissance nominale mesurée en sortie, ainsi qu'une réduction évidence de la perte de puissance. Les étages de puissance du XA4000 ont eux aussi été concu en employant la technologie Classe-H c'est-à-dire que cet ampli de puissance fournit une commutation extrémement rapide de la tension de fonctionnement en fonction du signal, ce qui a pour effet de doubler la tension d'alimentation normale lorsque c'est nécessaire. Comparés à des amplis de puissance de Classe-AB, les Classe-H générent, et de loin, beaucoup moins de perte de puissance pour une sortie identique. Consequence directe, cette perte de puissance ou dissipation réduite est synonyme d'un échauffement moindre et donc d'un meilleur usage de l'énergie. Vous pouvez donc installer vos amplis de puissance Classe-H dans des armoires de rack en laissant moins d'espace entre les apparils. De plus, et tout en offrant une sortie identique, la consommation électrique est bien moindre qu'avac des amplis de Classe-AB.

Le Xa 4000 est protégé contre les surcharges thermiques et électriques, les courts-circuits et l' apparition de composantes HF/DC aux sorties. Une protection contre la force electrolytice (Back-EMF) élimine le risque d'endommager les transistors de sortie par un return de l'énergie electrolytique. Les sorties de puissance sont commutes via relais avec une temporisation lors du démarrage, et un limiteur de courant évite que les fusibles ne sautent de façon intempéstive.

Sa construction mécanique etartisanale satisfait aux standards de fabrication de haute précision. Son chàssis robuste est extrémement rigide. Deux ventilateurs très performants à trois allures (off/slow/fast) garantissant une stabilité thermique totale avec un bruit très faible. La ventilation est dirigée de l'avant vers l'arrière ce qui permet un fonctionnement sans problème, même dans les armoires de racks les plus exigués. L'entrée, symétrisée électroniquement s'effectue sur des embases XLR. Une sortie directe (Direct Out) pour le transit du signal audio s'effectue via des embases de type XLRM. Un affichage à LED très lisible donne un aperçu rapide de l'état de fonctionnement de l'ampli de puissance. Ce mode d'emploi décrit et explique les diverses fonctions de votre amplificateur de puissance Xa 4000. Veuillez le litre attentivement dans son ensemble et respecter les instructions mentionnées.

DéBALLAGE ET GARANTIE

Ouvrez avec précautions l'emballage et sortez l'amplificateur de puissance. En plus de l'amplificateur de puissance lui-même, l'emballage contient également leprésent mode d'emploi, un cordon secteur ainsi que le certificat de garantie. Conservez en lieu sur l'original de la facture, qui doit mentionner la date d'achat et de livraison ainsi que le certificat de garantie.

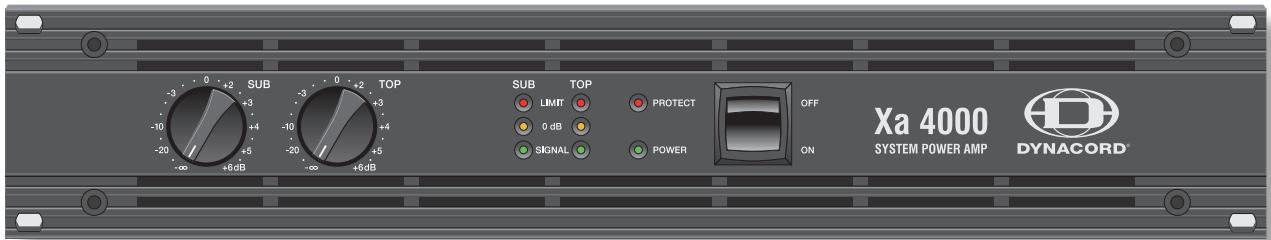

REMARQUES CONCERNANT L'INSTALLATION

Généralement, l'installation ou le montage en rack des amplis de puissance doit être effectué de manière à assurer une circulation constante de l'air de l'avant vers l'arrière. L'installation d'appareils ayant une circulation d'air contraire dans une même armoire fermée n'est pas recommandée. Si plusieurs-appareils sont installés dans une armoire fermée veiliez à ce qu'il y ait une ventilation suffisante. Laissez un espace d'au moins 60mm x 330mm (au-dessus des oufes de ventilation) pour permettre la circulation de l'air entre l'arrière de l'amplificateur de puissance et le fond de l'armoire. Veiliez à laisser au moins 100 mm d'espace libre au-dessus de l'armoire ou du rack. Comme les températures à l'intérieur de l'armoire peuvent facilement atteindre les 40^ en fonctionnement, n'oubliez pas que la température ambiente maximale doit aussi pouvoir être supportée par tous les autres-appareils installés dans cette armoire (reportez-vous également au "FONCTIONNEMENT SUR LE SECTEUR ET TEMPERATURE RÉSULTANTE").

Attention: Pour assurer un fonctionnement sans problème et en toute sécurité, ne pas faire fonctionner l'amplificateur de puissance au-delà d'une température de +40°C.

Pour éviter toute déformation de la face avant, l'usage de rails d'installation ou de glissières, disponibles en option, est obligatoire pour installer l'appareil dans une armoire de rack.

L'amplificateur de puissance doit être protégé contre : d'éventuels éclaboussures ou fuites de liquides, les rayons directs du soleil, les températures élevées ou l'influence directe de sources de chaleur, une humidité élevé, trop de poussières et de vibrations.

S'il n'est pas possible de garantir à long terme ces conditions, une maintenance régulière est absolument obligatoire pour éviter une possible panne de l'amplificateur de puissance, due principalement aux effets néfastes de son environnement.

De la condensation peut se former sur les éléments internes lorsque l'amplificateur de puissance est transporte d'un endroit froid à un endroit chaud. Dans ce cas, il faut attendre que l'appareil se soit adapté à la nouvelle température pour le faire fonctionner (après approximativement une heures). Si des corps étrangers ou du liquide ont pénétrés dans le chassis de l'amplificateur de puissance débranchez-le immédiatement du secteur et contactez un service technique agrée qui procèdera à une inspection avant de le remettre en marche.

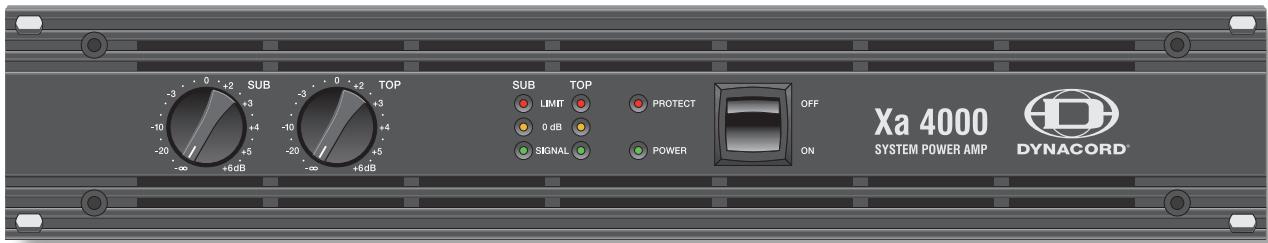

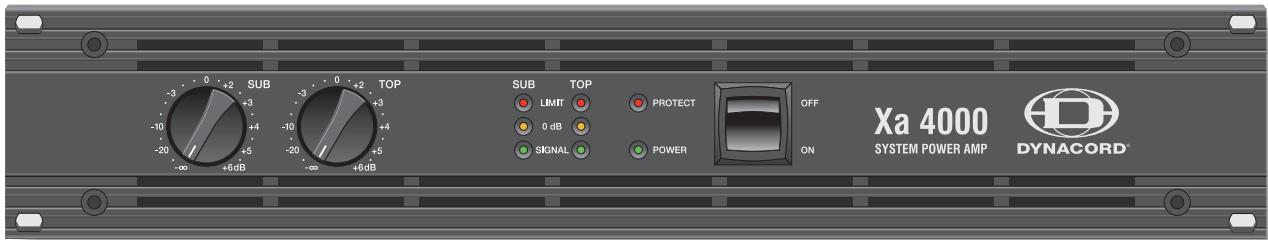

Utilisez l'interrupteur POWERitué sur la face avant pourmettre l'appareil sous tension. La fonction de temporisation Soft-Start le protège des sautes de courant, ce qui de plus évite l'activation du circuit de protection interne lors de la mise sous tension. Les sorties haut-parleur sont activées via une commutation par relais avec un délambda d'approximativement 3 secondes de maniere à attenuer efficacement d'eventuels bruits de commutation. Le témoin PROTECT s'allume pendant cette période et les ventilateurs tournent à leur vitesse maximum. Tout ici est normal, et confirme le bon fonctionnement du circuit de protection.

POWER

Ce témoin s'allume lorsque l'amplificateur de puissance a été mis sous tension. Les différentes causes pour lesquelles le témoin POWER ne s'allume pas sont les suivantes : l'appareil n'est pas branché sur le secteur ou un fusible est défectueux.

PROTECT

Le témoin PROTECT s'allume pour indiquer qu'un des circuits de protection interne, contre une surchauffe, un court-circuit, une force électro-motrice, l' apparition de HF en sortie, etc., a été activé. Les reliais de sortie déconnectent les charges connectées aux amplis de puissance, mais les signaux d'entrée sont aussi interrompus, pour éviter d'endommager les haut-parleurs et les amplificateurs de puissance eux-mêmes.

Quelle que soit la cause du problème - par ex. un court-circuit dans un cable de haut-parleur - elle doit être résolue. En cas de surchauffe il vous faudra attendre que l'amplificateur de puissance revienne automatiquement en mode de fonctionnement normal.

SIGNAL

Le témoin SIGNAL s'allume dés qu'un signal audio d'environ 30dB inférieur à la modulation totale estprésent à la sortie. La luminosité de ce témoin est attenuée lorsque les câbles de haut-parleur sont en court-circuit ou qu'un circuit de protection a été activé.

0 dB

Le témoin 0dB s'allume chaque fois que l'amplificateur de puissance est à son maximum. Une tension d'entrée plus forte ne donnera pas une tension de crête plus élevée en sortie. De plus, le témoin 0dB est aussi très pratique pour régler les limiteurs externes.

LIMIT

Ce témoin s'allume aussiDs que le limiteur de signal audio dynamique intégré est activé et que l'amplificateur de puissance arrive à la limite de l'écretage ou plus généralement à sa capacité maximum. Un clignotement rapide n'est pas un problème, car le limiteur interne gère les niveaux d'entrée de plus de +21dBu jusqu'à un rapport S/B d'approximativement 1%. Si par contre ce témoin s'allume en permanence, il est recommandé de réduire le volume pour éviter que les haut-parleurs connectés ne soient endommagés par une probable saturation.

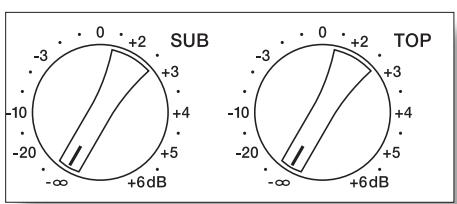

Ces potentiemètres à crans gradués en dB servent au réglage du niveau d'amplification des canaux SUB et TOP. Pour éviter toute distorsion dans les consoles de mixage connectées, le réglage de ces contrôle entre 0dB et -6dB est généralement recommandé. La graduation de ces contrôle donne une indication directe de l'atténuation appliquée à l'amplification.

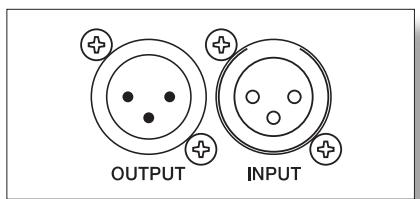

INPUT

L'entrée (INPUT), symétrisée électroniquement, offre une sensibilité d'entrée de 0 dBu (775 mV) pour le branchement direct de consoles de mixage, égaliseurs, etc.

La prise de sortie (OUTPUT) de type XLR est préparée au branchement "en transit" (thru connection) des signaux d'entrée vers d'autres amplis de puissance. Le signal d'entrée est envoyé directement au connecteur de sortie. Il

n'y a peu répétateur ou autre composant électronique dans le parcours de ce signal. En conséquence, les connecteurs d'entrée et de sortie sont directement interconnectés en parallèle, offrant ainsi une connexion électrique permanente, quel que soit le réglage de l'interrupteur secteur (Power).

CORDONS DE Connexion AUDIO

Il est recommandé de désir des câbles symétrisés de grande qualité (ayant deux conducteurs pour le signal audio plus une tresse de masse séparée) munis de connecteurs de type XLR pour le signal audio. Bien que la connexion de câbles non symétrisés soit tout à fait possible aux entrées de l' amplificateur de puissance, l'utilisation de câbles symétrisés est toujours préféable. Un grand nombre d'appareils audio est aujourd'hui équipé de sorties symétrisées. Avec un câblage symétrise, le blindage reliée toutes les parties métalliques du chàssis et élimine donc plus efficacement la présence d'interférences externes – la plupart du temps il s'agit de bruits parasites et de ronflements.

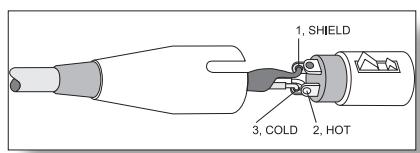

BROCHAGE D'UN CONNECTEUR DE TYPE XLR
XLR (maile)

XLR (femelle)

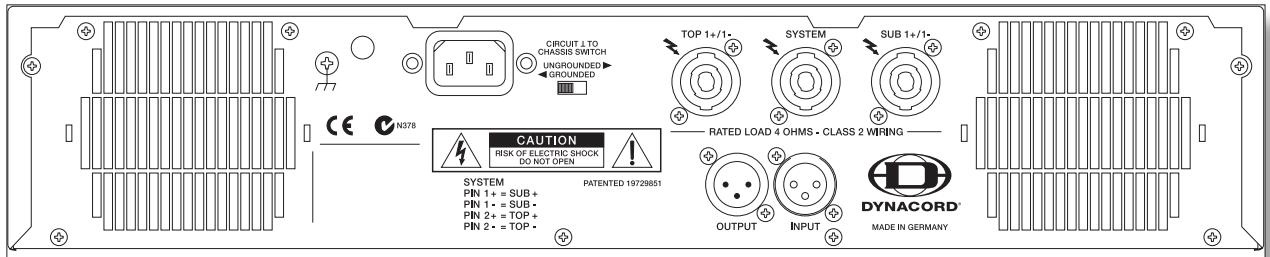

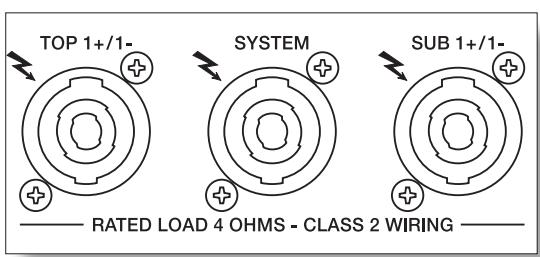

CONNECTEURS DE SORTIE DE L'AMPLIFICATEUR DE PUISSANCE

Les canaux de sortie SYSTEM, SUB et TOP de l'amplificateur de puissance sont équipés de connecteurs de type SPEAKON. Cette méthode de branchement, mécaniquement et electriquement suture satisfait à tous les standards de sécurité et permet l'usage de cables de haut-parleur très performants ayant des diamètres pouvant aller jusqu'à 4x2,5mm². La gamme des accessoires DYNACORD propose des connecteurs simples et doubles, ainsi que des cables de haut-parleur aux performances élevées.

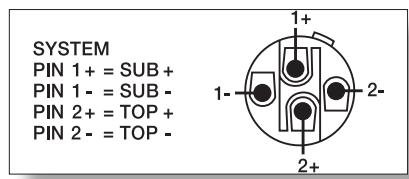

Les quatre pôles du connecteur SYSTEM sont assignés comme ceci : le signal des fréquences basses est present via les broches 1+ et 1-, alors que les broches 2+ et 2- véciculent le signal audio des medium/aigus. L'usage de cables de haut-parleur SPEAKON à quatre pôles permet une connexion rapide, correcte et sans risque d'erreur des enceintes équipées d'un connecteur SYSTEM, telles que les FX 12 et FX 20.

Un cache en plastique recouvre les connecteurs SUB et TOP, pour éviter tout branchement erroné fait par inadvertance. N'enlever ces caches que lorsque vous devez brancher des haut-parleurs qui ne sont pas équipés de connecteur SYSTEM. N'oubliez pas que les signaux audio basses et medium/aigus sont prêsent sur les broches 1+ et 1- des connecteurs SUB et TOP.

Attention :

Le symbole représentant un éclair « 》 pres des connexions haut-parleur indique que des tensions extrément élevées peuvent être présentes sur ces connecteurs, et peuvent être la cause de blessures en cas de contact.

COMMUTATEUR GROUND-LIFT

Le commutateur de masse Ground-Lift permet d'éliminer les bruits dus à une boucle de masse. Si l'amplificateur de puissance fonctionne avec d'autres équipements installés dans une armoire de rack 19^th , il est recommandé de régler ce commutateur en position GROUNDED. Si l'amplificateur de puissance fonctionne avec d'autres apparèils ayant des potentiels de masse différents, réglez ce commutateur en position UNGROUNDED

ENTRÉE SECTEUR

Dans des circonstances normales, le fusible secteur ne saute qu'en cas de panne. Remplacer ce fusible en utilisant uniquement un fusible neuf de même type et de même ampérage, tension et ayant les mêmes caractéristiques de fusion.

Le cordon secteur haute performances fourni avec votre amplificateur de puissance satisfait aux normes de sécurité en vigueur, de plus son diamètre correspond à la capacité de sortie de l'amplificateur de puissance. Chaque fois que c'est possible veuillez utiliser le cordon secteur fourni pour connecter votre amplificateur de puissance sur le secteur. L'utilisation d'un cordon secteur différent ayant un diamètre plus petit peut provoquer des pertes, et donc réduire la puissance de sortie de l'ampli.

FONCTIONNEMENT SUR LE SECTEUR ET TEMPERATURES RÉSULTANTES

Les tableaux suivants vous apporteront une aide précieuse dans la détermination duchioix de l'alimentation et des câbles

Le courant secteur est converti en signal de sortie afin d'alimenter les haut-parleurs connectés mais aussi en chaleur. La différence entre le courant utilise et la puissance restituee est appelée perte de puissance ou dissipation (P_d) . La quantite de chaleur resultant de la dissipation de puissance a tendance a rester prisoneriere du rack et doit etre expulsee par des moyens appropriés. Le tableau suivant a pour objet de vous aider a calculer les temperatures à l'intérieur d'une armoire de rack et les moyens de ventilation necessitiesaires.

La colonne "Pd" indique la dissipation en fonction des différents modes de fonctionnement. La colonne "BTU/hr" indique la quantité de chaleur dispensée par heures.

Xa 4000	Umains [V]	Imains [A]	Pmains [W]	Pout SUB+TOP [W]	Pd (5) [W]	BTU/hr(1)
idle	230V	1	80	-	80	273
Max. Output Power @ 8Ω (1)	230V	10,6	1640	600+500	540	1840
Max. Output Power @ 4Ω (1)	230V	18,2	3000	1100+900	1000	3410
1/3 Max. Output Power @ 4Ω (1)	230V	10,3	1580	366+300	914	3120
1/8 Max. Output Power @ 4Ω (1)	230V	4,5	610	137+113	360	1230
1/8 Max. Output Power @ 4Ω (2)	230V	5,5	790	137+113	540	1840
1/8 Max. Output Power @ 4Ω (2), (4)	254V	5,5	840	166+137	537	1830
Normal Mode (-10dB) @ 4Ω (1)	230V	4,1	550	110+90	350	1190
Rated Output Power (0dB) @ 4Ω (1)	230V	17,2	2800	1000+800	1000	3410
Alert (Alarm) Mode (-3dB) @ 4Ω (1)	230V	12,3	1920	500+400	1020	3480
1/3 Max. Output Power @ 2Ω (2)	230V	16,7	2720	600+533	1587	5420
1/8 Max. Output Power @ 2Ω (1)	230V	7,2	1050	225+200	625	2130
1/8 Max. Output Power @ 2Ω (2)	230V	8,8	1260	225+200	835	2850

(1) Modulation sinusoidal (80Hz/1kHz)
(2) Bruit rose à bande limitée
(3) 1BTU = 1055,06 ~J = 1055,06 ~W / s
(5) Pd = Puissance dissipée

Les facteurs suivants permettent un calcul proportionnel direct du courant secteur (Imain) pour différentes alimentations secteur : 100 V = 2,3 ; 120 V = 1,9 ; 240 V = 0,96

REMARQUES SUR LES RÉGLAGES

1. Régler en position centrale les contrôles d'égalisation de la console de mixage (réglage linéaire)
2. Régler en position "bypass" tout égaliser, qu'il soit de type tiers d'octave ou octave, ou régler les contrôle d'égalisation en position centrale.
3. Brancher un microphone et utiliser les contrôleles SUB et TOP de l'amplificateur de puissance pour régler le signal de manière à obtenir une voix humaine "naturelle".
4. Ceci terme la configuration de base du système.
5. Grace aux contrôles d'égalisation, divers types de microphones et d'entrées instrument peuvent désormais être régés sur la console de mixage pour satisfaire à tous les goûts.

ÉGALISEURS

Les égaliseurs, qu'ils soient de type tiers d'octave ou octave, doivent être régles avec beaucoup de précautions, s'ils s'avertent nécessaires. Avec la plupart des égaliseurs, même de très légères modifications dans les basses ou les medium conduit à des algérations du son inacceptables, qui ne pourront plus être éliminées à l'aide d'autres contrôles d'égalisation.

RéGLAGES À L'AIDE D'UN ANALYSEUR TEMPS RÉEL ET D'UN ÉGALISEUR

"L'accord fin" des systèmes d'amplification et de haut-parleurs à l'aide d'analyseurs temps réel et d'égaliseurs, qu'ils soient de type tiers d'octave ou octave, n'est habituèlement pas conseillé. En fonction du réglage en question, les égaliseurs de type tiers d'octave en particulier provoquent des distorsions de phase et de groupe temporel qui faussen considérablement le son. Le microphone de mesure évalue à la fois le champ sonore direct de l'enceinte et les réflexions simultanées, ce qui empêche toute interprétable correction des indications, du point de vue du son.

Si des conditions acoustiques particulièrement défavorables rendent nécessaires un tel „accord fin“, les principes suivants doivent être respectés lors du réglage de l'amplificateur et des haut-parleurs :

1. Mesurer uniquement le champ sonore direct de l'enceinte, normalement à une distance de 3 à 5 mètres maximum. Si le microphone de mesure est placé trop loin (par ex. au milieu de la salle), le son direct et celui de la salle seront tous deux mesurés. Toute tentative pour rendre "linéaire" ce mélange à l'aide d'un égaliseur produit une image sonore très amoindrie et très génante.
2. Lors de la mesure des fréquences critiques, situées entre 250 Hz et 5 kHz, utiliser l'EQ uniquement pour réduire certaines fréquences, jamais pour en accentuer. Un "trou" dans le spectre des fréquences est toujours moins génant qu'une "bosse". Il est essentiel d'éviter les accentuations trop prononcées dans les basses, qui altiéreraient la réponse aux transitoires du système dans son ensemble.
3. Lors de la mesure, travailler uniquement avec une capacité maximum de 5W (bruit rose). Ceci évite tout écrêtage au niveau de l'amplificateur et les distorsions qui en résultat. Avec les générateurs de bruit conventionnels, la valeur de crête de la tension de bruit est d'approximativement 10 dB au-dessus de la valeur RMS, ce qui signifie que même une puissance amplifiée de 5W peut conduire à de brèves créées de plus de 50 W.
4. Le retard acoustique dominant peut parfois etre supprimé en utilisant des égaliseurs de type tiers d'octave ou paramétriques. Dans les applications de cette nature, il faut faire très attention à ce que le gain en volume ne se fasse pas au détriment de la clarté et du caractère naturel du son.

REMARQUES GÉNÉRALES SUR L'INSTALLATION

Lors de l'installation d'un système de sonorisation dans des salles ou des chapiteaux de festival sur toute leur longueur, les haut-parleurs doivent etre place, de chaque cote de la scene, et diriges légèrement vers le centre, afin de couvir toute la longueur de la salle ou du chapiteau d'un faisceau sonore. Placer les enceintes Mid/Hi de chaque cote, les unes sur les autres (Stacking ou Empiler) afin d'améliorer la couverture dans le sens de la longueur. Le fait d'empiler les hautparleurs de cette maniere double pratiquement la couverture tout en ayant une restitution pas trop facile aproximé.
Lors de l'installation d'un système de sonorisation dans des salles ou des chapiteaux de festival du cote du mur le plus large, les haut-parleurs doivent etre placés, de chaque cote de la scene, et tournes vers le public, a cause de I'angle de dispersion horizontale plus large necessaire (pour couvir le devant et les cotés). Ce type de sonorisation ne peut etre realizede maniere satisfaisante qu'en employant deux enceintes Mid/Hi de chaque cote. Il est préferable, exceptionnellement pour ce genre d'application, d'utiliser la technique „stack and splay" en tournant les deux enceintes Mid/Hi empilées vers I'extérieur afin d'obtenir une reproduction sonore plus reguliere sur I'ensemble de I'auditoire.
- Dans de nombreuses salles ou chapiteaux de festival, la réponse dans les fréquences basses peut être grandement améliorée en plaçant les woofers directement sur le sol au lieu de lesmetre sur la scène. En revanche, il faut alors installer les enceintes Mid/Hi sur des supports orientables.
- Les systèmes de Woofers en réseau placés dans un "cluster" central donnent une pression sonore accrue des fréquences très basses au voisinage du "cluster de woofers", et cette pression sonoire decroitrapidement avec la distance.
- Comparé à une configuration de type "cluster de woofer", des systèmes de woofer们的 places de façon décentralisée sur le sol le long du bord de la scène donnant une pression sonore réduite dans la zone située au voisinage de la scène. Le placement décentralisé sur le sol le long du bord de la scène donne par contre une ↔ponse dans les fréquences basses considérablement améliorée sur des distances plus grandes.

Fig. 1

La Fig. 1 montre une configuration composée de 2 XA 4000, de 2 FX12 utilisées comme enceintes Mid/Hi et de 4 FX 20 employées comme woofer. Cette configuration polyvalente satisfait aux exigences de la plupart des applications. L'usage de quatre caissons de basse FX20 donne une reproduction uniforme des basses, convenant parfaitement bien aux groupes „revival“ et jazz-rock, ainsi qu'à tous les styles musicaux orientés „bass drum“ se produit dans des clubs de taille moyenne ou des chapiteaux de festival.

Fig. 2

La Fig. 2 montre une variation de la configuration standard, plus avantageuse pour les scènes plus grandes. Quand il est possible de placer les caissons de basse sur la scène, il suffit d'utiliser un seul woofer FX20 pour surélever l'enceinte Mid/Hi FX 12 à la bonne hauteur en la posant dessus. Les deux autres caissons de basse sont disposés en cluster central au milieu et devant la scène ou en-dessous afin de produit une couverture homogène de l'ensemble de l'auditoire. En plus de fournir une excellente couverture très homogène, cette configuration gauche-centre-droite permet d'obtenir un meilleur niveau sonore dans les basses.

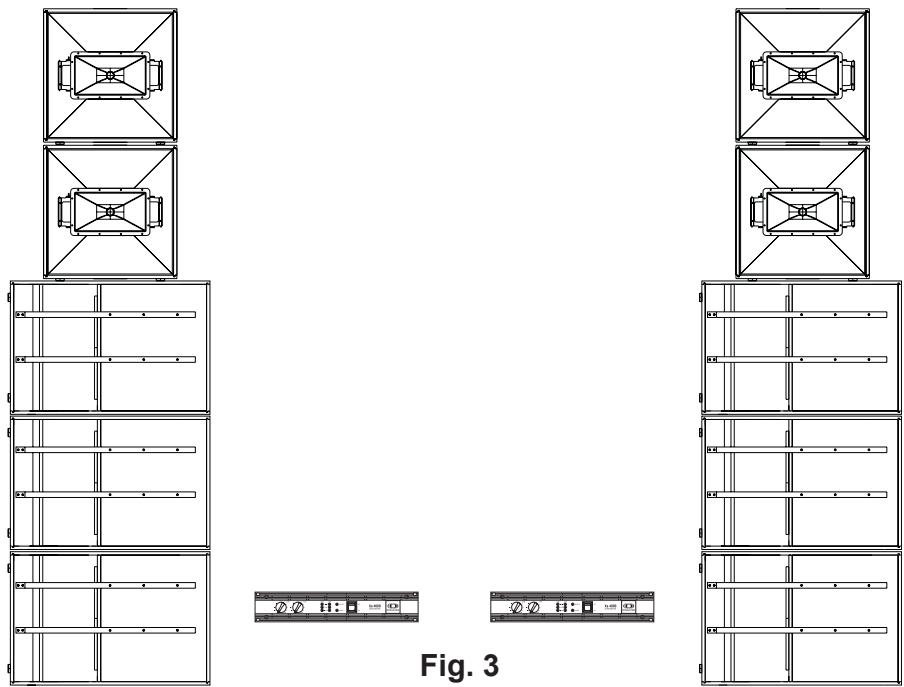

La Fig. 3 montre comment obtenir un niveau sonore encore plus élevé en employant d'autres woofers FX 20 et enceintes Mid/HI de chaque côté de la scène. Les enceintes supplémentaires sont simplement reliées en parallèle au système de haut-parleurs existant. Bien entendu, disposer les woofers dans une configuration gauche-centre-droite, comme décrit à la Fig. 2, est possible sans aucun problème. Empiler les enceintes Mid/Hi lesunes sur les autres double presque l'efficacité de la couverture, sans avoir les inconveniens d'un niveau trop élevé à proximé de la scène. Utiliser la technique „stack and splay" en tournant les deux enceintes Mid/Hi empilées vers des angles différents afin d'améliorer la couverture sur l'ensemble de l'auditoire.

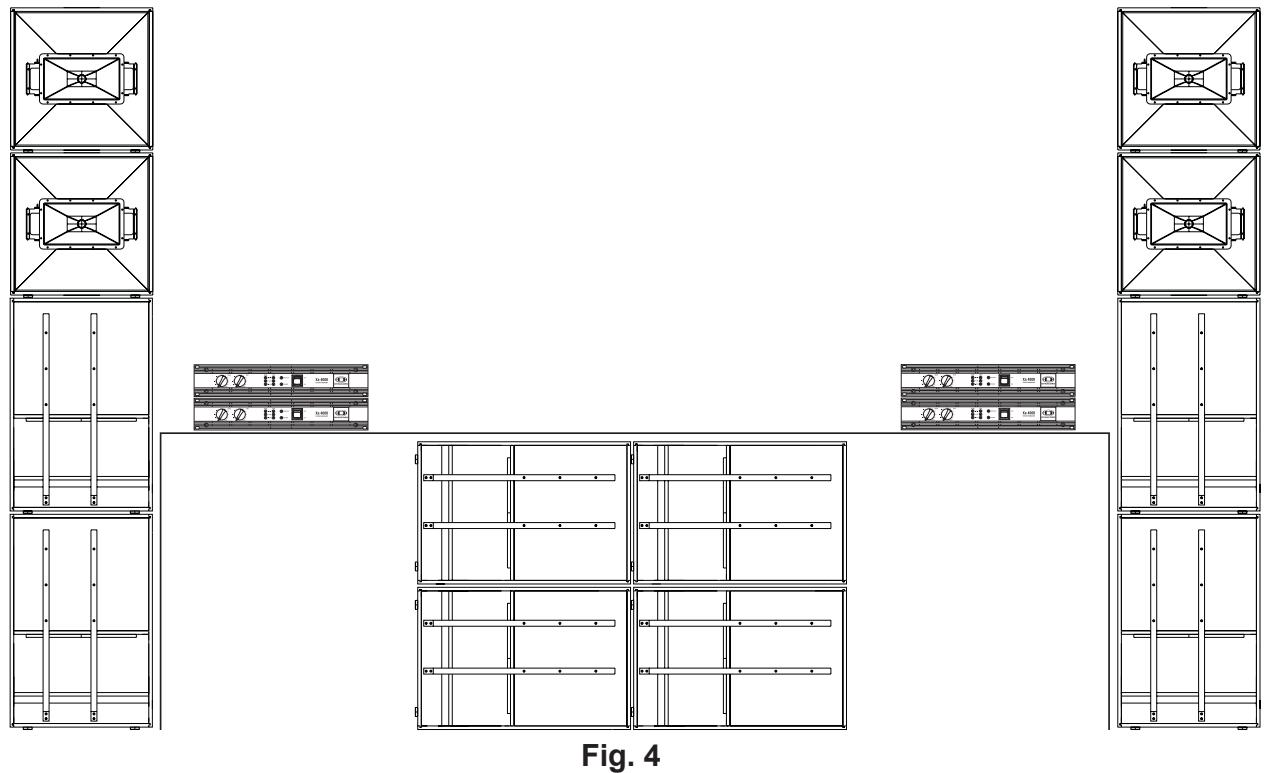

La Fig. 4 montre une configuration composée d'une installation standard Xa complète de chaque côte, qui est parfaitement adaptée aux clubs importants et aux chapiteaux de festival de grandes dimensions, allant jusqu'à une superficie de 3000 mêtres carrés. Si nécessaire, cette configuration peut encore être étendue en ajoutant d'autres enceintes à chaque système Xa (veuillez vous reporter à la Fig. 3). La configuration gauche-centredroite délivre un niveau sonore notablement accru dans les basses ainsi qu'une dispersion et une couverture très homogènes de l'auditoire, sans problèmes d'interférence. Cette configuration est particulièrement recommandée pour les grandes scènes.
