BEDIENUNGSANLEITUNG XA 4000 DYNACORD

BEDIENUNGSPANLEITUNG

MODE D'EMPLOI

WICHTIGESICHERHEITSHINWEISE 17

WICHTIGESERVICEHINWEISE 17

BESCHREIBUNG 18

AUSPACKEN & GARANTIE 19

INSTALLATIONSHINWEISE 19

FRONTSEITE 20

Rückseite 21

INPUT 21

ENDSTUFENAUSGÄNGE 22

GROUND-LIFT SCHALTER 22

NETZEINGANG 22

NETZBETRIEB & WÄRMEENTWICKLUNG 23

EINSTELLHINWEISE 24

AUFBAUHINWEISE 25

BEISPIELE FÜR AKTIV 2- WEG ANLAGEN 26

SPECIFICATIONS/TECHNISCHE DATEN 42

BLOCKDIAGRAM 43

DIMENSIONS/ABMESSAGENGEN 44

TABLE DES MATIÈRES

INSTRUCTIONS DE SECURITE IMPORTANTES 31

INSTRUCTIONS DE RÉPARATION IMPORTANTES 31

DESCRIPTION 32

DEBALLAGE ET GARANTIE 33

REMARQUES CONCERNANT L'INSTALLATION 33

FACEAVANT 34

ARRIÈRE 35

INPUT 35

CTEURSDE SORTIE

DE L'AMPLIFICATEUR DE PUISSANCE 36

COMMUTATEUR GROUND-LIFT 36

ENTRÉE SECTEUR 36

FONCTIONNEMENT SUR LE SECTEUR

ET TEMPERATURES RÉSULTANTES 37

BEDIENUNGSCANLEITUNG

Xa 4000

SYSTEM POWER AMP

WICHTIGESICHERHEITSHINWEISE 17

WICHTIGESERVICEHINWEISE 17

BESCHREIBUNG 18

AUSPACKEN & GARANTIE 19

INSTALLATIONSHINWEISE 19

FRONTSEITE 20

RückseITE 21

INPUT 21

NF-VERBINDUNGSKABEL 21

ENDSTUFENAUSGÄNGE 22

GROUND-LIFT SCHALTER 22

NETZEINGANG 22

NETZBETRIEB & WÄRMEENTWICKLUNG 23

EINSTELLHINWEISE 24

AUFBAUHINWEISE 25

BEISPIELE FÜR AKTIV 2-WEG ANLAGEN 26

SPECIFICATIONS/TECHNISCHE DATEN 42

BLOCKDIAGRAM 43

DIMENSIONS/ABMESSAGENGEN 44

WICHTIGE SICHERHEITSHINWEISE

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlagen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungssowie Servicehinweise in der zum Gerät gezörenden Literatur aufmerksam machen.

1. Lesen Sie diese Hinweise.
2. Hebien Sie diese Hinweise auf.
3. Beachten Sie alle Warnungen.
4. Richten Sie sich nach den Anweisungen.
5. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser.
6. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch.
7. Verdecken Sie keine Lufungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers.
8. Vermeiden Sie die Installation des Gerätes in der Höhe von Heizkörpern, Wärmespeichern, Öfen oder anderer Wärmequellen.
9. Achtung: Gerät nur an Netzsteckdose mit Schutzleiteranschluss betreiben. Setzen Sie die Funktion des Schutzleiteranschlusses des mitgelieferten Netzanschlusskabels nicht außer Kraft. Sollte der Stecker des mitgelieferten Kabels nicht in ihre Netzsteckdose passen, setzen Sie sich mit Imrem Elektriker in Verbindung.
10. Sorgen Sie damit, dass das Netzkabel nicht betreten wird. Schützen Sie das Netzkabel vor Quetschungen insbesondere am Gerätestecker und am Netzstecker.
11. Verwenden Sie mit dem Gerät ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind.
12. Ziehen Sie bei Blitzschlaggefahr oder bei längerem Nichtgebrauch den Netzstecker.
13. Überlassen Sie s amliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Servicearbeiten sind notwendig, sobald das Gerät auf irgendeine Weise beschädigt wurde, wie z.B. eine Beschädigung des Netzkabels oder des Netzsteckers, wenn eine Flüssigkeit in das Gerät geschüttet wurde oder ein Gegenstand in das Gerät gefallen ist, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht normal arbeitet oder fallengelassen wurde.
14. Stellen Sieitte sicher, dass kein Tropf- oder Spritzwasser ins Gerateinnere eindringen kann. Platzieren Sie keine mit Flüssigkeiten gefuillten Objekte, wie Vasen oder Trinkgefasse, auf dem Gerat ab.
15. Um das Gerät komplett spannungsfrei zu schalten, muss der Netzstecker gezogen werden.
16. Beim Einbau des Gerätes ist zu beachten, dass der Netzsteckerleitung zugänglich bleibt.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern bei einem Telex Handler abgegeben werden muss.

WICHTIGE SERVICEHINWEISE

ACHTUNG: These Servicehinweise sind ausschliesslich zur Verwendung durch qualifiziertes Servicepersonal. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, ausser Sie sind hierfür qualifiziert. Überlassen Sie sãmtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzuhalten.
2. Bei allen Arbeiten, bei denen das geöffene Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz - Trenntransformator zu verwenden.
3. Vor einem Umbau mit Nachrustsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Gerästromlos zu schalten.
4. Die Mindestabstände zwischen netzspannungsfuhrenden Teilen und berührbaren Metallteilen (Metallgehause) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzuhalten. Die Mindestabstände zwischen netzspannungsfuhrenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6mm und sind unbedingt einzuhalten.
5. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind, (Note))durfen nur durch Originalteile ersetzt werden.
6. Eigenmächtige Schaltungsänderungen)durfen nicht vorgenommen werden.
7. Die am Reparaturort gültigen Schutzbestimmungen der Berufsgenossenschaften sind einzuhalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.
8. Die Vorschriften im Umgang mit MOS - Bauteilen sind zu beachten.

Herzlichen Glückwunsch! Sie haben sich mit der Endstufe Xa 4000 von DYNACORD für ein Gerät modernster Technologie entschieden. Die Xa 4000 ist eine universell einsetzbare Aktiv 2-Weg Endstufe in Class H Technologie mit Schaltnetzteil.

Die Endstufen XA 4000 vereinen übbragende Audio-Performance mit höchster Zuverlösigkeit und Betriebssicherheit.

Mit der Xa 4000 konnen Aktiv 2-Weg Systeme mit einer Übergangsfrequency von 140Hz von den Bassauf die Mittel-Hochtonteile auf einfache Weise aufgebaut und betrieben werden.

Die Endstufenleistung beträgt 1100W/4Ohm im Basskanal und 900W/4Ohm im Mittel-Hochtonkanal. An jedem Kanal können bis zu 4 8Ohm Kabinette angeschlossen werden. Die eingebaute aktive Frequenzweiche trennt den Bassbereich vom Mittel-Hochtonbereich bei 140Hz und ist als modifizierte Butterworthweiche mit einer Flankensteilheit von 18dB/Oktave ausgeführrt. Die Trennfrequency von 140Hz erlaubt den Anschluss von nahezu beliebigen Mittel-Hochtonkabinetten und Basskabinetten. Auch 2-Weg oder 3-Weg Fullrange Boxen, beispisseweise DYNACORD F150 konnen natürlich als Mittel-Hochtonteile verwendet werden, erzeugen aber naturgemäß einen geringeren Schaldruck als beispisseweise ein voll horngeladenes Mittel-Hochtonteil wie die FX 12. Durch getrennte Pegelsteller in Form von in dB skalierten, versenkten Rastpotis für den SUB und TOP Kanal mit einem Regelbereich von +6dB bis - konnen jedoch auch Bass- und Mittel-Hochtonboxen mit sehr unterschiedlichen „Wirkungsgrad" miteinander kombiniert werden. Der Frequenzgang der Xa 4000 berücksichtigt in besonderer Weise die Anforderungenvon Live-Anwendungen. Ein eingebautes Lo-Cut Filter unterrückt tieffreffante Signale wie beispisseweise Rumpeln und Infraschall und schützt die Basskabinette vor mechanischer Überlustung. Die LPN (Low-Pass-Notch, Tiefpass-Sperrfilter) Bassentzerrung korrigiert das Einschwingverhalten der angeschlossenen Basskabinette und ist für mittlere und große Bassreflexboxen, Basshorner, Manifolds und Planar Waveguide Hörner optimiert. Die Lautsprecherausgabe der Endstufen sind auf SPEAKON Buchsen geführt. Bei der Systembuchse ist der Basskanal an den Pins 1+ und 1-, der Mittel-Hochtonkanal an den Pins 2+ und 2- geführt. Mit 4-adrigen Lautsprecherleitungen setzen sich daher vollkommen problemos,chnell und verkabelungssicherer Lautsprechersysteme aufbauen.Zusätzlich zu der Systembuchse sind eine SUB und TOP Speakonbuchse vorhanden, auf denen das Ausgangssignal an Pin 1+ und 1- aufliegen. Dadurch,Listen sich beliebige Boxen, die über keine Systemverdraughtung verfügen, problemlos anschließen.

Die Übertragungseigenschaften der Xa 4000 sind hervorragend. Durch die aus der SWITCHMODE PRECISION bewährten Schaltnetzteiltechnologie und die konsequente Anwendung der Class H Technik wird ein großer Headroom welt oberhalb der ausgewiesenen Nennleistung erzielt und gleichzeitige eine deutliche Reduzierung von Gewicht und Verlustleistung erreicht. Die Endstufenblöcke der Xa 4000 sind in Class H Technik aufgebaut. D.h. die Endstufe verfügt über eine extrem schnelle, signalabhängige Umschaltung der Betriebsspannung, die im Bedarfsfall eine Verdopplung der normalen Versorgungsspannung beträrkt. Im Vergleich zu Class AB Endstufen wird bei Endstufen mit Class H Technik erheblich weniger Verlustleistung bei gleicher Ausgangsleistung erzeugt. Endstufen in Class H Technik lassten sich daher mit einer entsprechend higheren Packungsdichte im Rack bzw. Gestellschrank verbauen. Darüber hinaus ist die netzseitige Stromaufnahme wesentlich geringer als im Class AB Betrieb, beileicher Ausgangsleistung.

Die Xa 4000 ist gegen Überhitzung, Überlast, Kurzschluß sowie Hochfrequenz und Gleichsspannung am Ausgang geschützt. Eine Beschädigung der Endtransistoren durch Rückeinspeisung elektrischer Energie wird durch die Back-EMF Schutzschaltung verhindert. Beim Softstart werden die Leistungsaus-gänge über Relais verzögert zugeschaltet. Zusätzlich verhindert eine Einschlattstrombegrenzung das Ansprechen von Netzsicherungen.

Höchste Präzision ist auch in der mechanischen Konstruktion und Verarbeitung gewährleistet. Das robuste Chassis ist entsprechenden verwindungssteif. Die thermische Stabilität wird durch zwei 3-Stufen Lüfter (off/slow/fast) mit sehr niedrigem Gerauschpegel gewährleistet. Die Front-to-Rear Luftführung, erlaubt den Betrieb auch in großen und schmalen Endstufen-Racks. Der Eingang ist elektronisch symmetrisch auf eine XLR-Buchse geführt. Ein Direct-Out zum Durchscheifen des Signals ist ebenfalls in Form von XLR-Buchsen (male) praktischer Standard. Einechnelle Übersicht über den aktuellen Betriebszustand der Endstufen vermittelt das leicht ablesbare LED-Display.

Mit dieser Bedienungsanleitung werden Sie noch weitere weitere Eigenschaften der Endstufen aus der X4 4000 kenenlernen. Lesen Sie deshalbitte aufmerksam weiter.

AUSPACKEN & GARANTIE

Öffnen Sie die Verpackung und entnehmen Sie die Endstufe. Zusätzlich zu dieser Bedienungsanleitung liegen dem Gerät ein Netzkabel, und die Garantiekarte bei. Bewahren Sie zur Garantiekarte auch den Kaufbeleg, der den Termin der Übergabe festlegt, auf.

INSTALLATIONSHINWEISE

Generell sind die Endstufen so aufzustellen oder zu montieren, dass die Luftzufuhr an der Frontseite und die Entlüftung an der Geräterückseite nicht behindiert werden. Die Belüftungsrichtung ist also „Front-to-Rear". Geräte mit umgekehrter Luftführung sollen möglichst nicht im gleichen Rack/Schrank verbaut werden. Für den Einbau in Gehäuse und Gestellschränke ist zu beachten, dass eine ausreichende Belüfung der Geräte möglich ist. Zwischen der Endstufen Rückseite und der Schrank/Rack-Innenseite ist ein freiher Luftkanal bis zur oberen Rack- oder Schrankentlüftung von mindestens 60mm x 330mm vorzusehen. Oberhalb des Schrankes soll ein freiher Raum von mindestens 100mm für die Entlüftung zur Verfügung stehen. Da beim Betrieb die Temperatur im Gehäuse- oder Schrank bis zu 40^ ansteigen kann, muss die maximal zulässige Umgebungstemperatur der übrigen im Gestellschrank befindlichen Geräte beachtet werden (siehe auch Kapitel: NETZBETRIEB UND WärMEENTWICKLUNG).

Achtung: Die max. Umgebungstemperatur von +40^ soll für störungsfreien Betrieb nicht überschritten werden.

Beim Einbau in Gestellschranken oder Transporttracks, sollen in jedem Fall handelsübliche Einbauschienen oder die optional erhältlichen „Rear-rackmount“ Schieren verwendet werden, um ein Verwinden der Frontblende zu verhindern.

Die Endstufe ist zu schätzen vor: Tropf- oder Spritzwasser, direkter Sonnenbestrahlung, hoher Umgebungstemperatur oder unmittelbarer Einwirkung von Wärmequellen, hoher Luftfeuchtigkeit, starken Staubablagerungen und starken Vibrationen.

Konnen die angeführten Forderungen nicht dauerhaft gewährleistet werden, so ist eine regelmäßige Wartung der Endstufe zwingend erforderlich, um etwaigen Ausfallen vorzubeugen, die wesentlich durch negative Umwelteinflüsse entstehen können.

Wenn die Endstufe direkt von einem kalten an einen warmen Ort gebracht wird, kann sich Feuchtigkeit auf Innenteilen niederschlagen. Das Gerätarf erst in Betrieb genommen werden, wenn es sich auf die geänderte Temperatur erwartet hat (nach etwa einer Stunde). Sollte ein fester Gegenstand oder Flüssigkeit in das Gehäuse gelangen, trennen Sie sofort das Gerät vom Netz und halten Sie das Gerät von einer autorisierten Servicestelle überprüfen, bevor Sie es weiterverwenden.

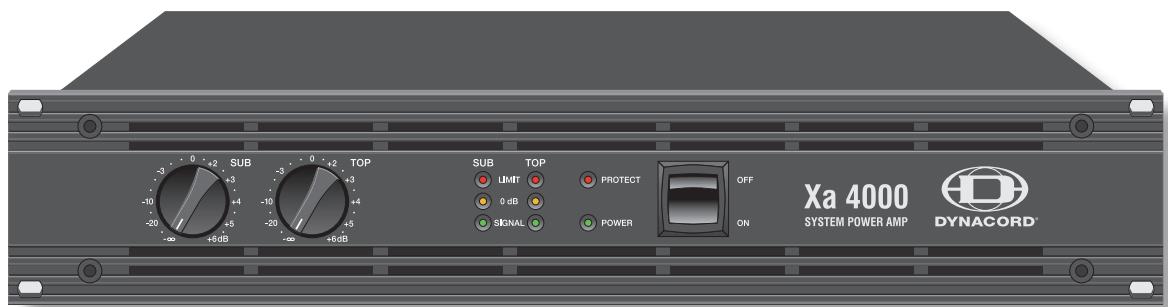

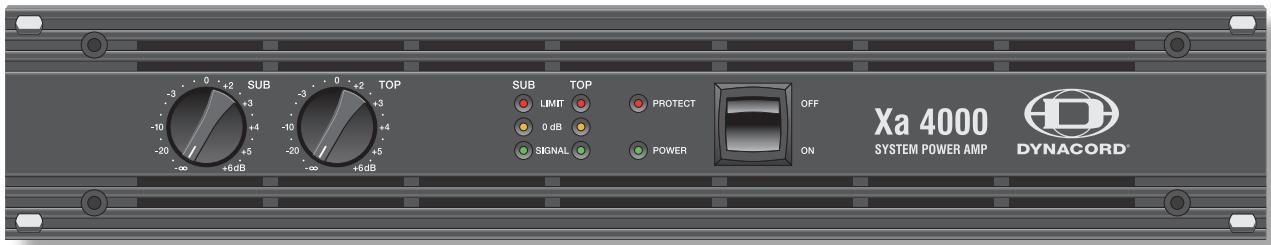

Mit dem POWER Schalter auf der Frontblende wird das Gerät eingeschaltet. Eine Softstart- Schaltung vermeidet bzw. Einschlatsromspitzen auf der Netzleitung. Dadurch wird verhindert, dass der Leitungsschutzschalter des Stromnetzes beim Einschalten der Endstufe anspricht. Die Laufsprecher werden über die Ausgangsrelais um ca. 3 Sekunden verzögert zugeschaltet, wodurch etwa eine Einschaltgeräutsche effektiv unterrückt werden, die ansonsten in den Laufsprechem hörbar waren. Während dieser Verzögerung leuchtet die PROTECT LED und die Lüfter laufen mit maximaler Geschwindigkeit. Dies ist normal und bestätigt die einwandfrei Funktion der Schutzschaltungen.

These LED leuchtet auf, wenn die Endstufe eingeschaltet ist. Falls die POWER Anzeige nicht leuchtet, ist das Gerät nicht mit dem Stromnetz verbunden, oder die Primärsicherung defekt.

Wenn die PROTECT-Anzeige aufleucht, hat eine der internen Schutzschaltungen wie Übertemperatur, Kurzschluss, Back-EMF, Hochfrequenz am Ausgang.... ange-sprochen. Die Endstufen werden in thisem Fall über die Ausgangsrelais von der Last getrennt, und die Signalzufuhr unterbrochen um etwaige Schäden an den Lautsprechnern oder der Endstufe selbst zu verhindern.

Die Fehlerursache, beispisseweise eine kurzgeschlossene Laufsprecherleitung muss beseitigt werden. Bei Überhitzung muss einige Zeit gewartet werden, bis die Endstufe sich selbständig wieder in den normalen Betriebszustand schaltet.

Die SIGNAL-LED beginnt ca. 30dB unter Vollaussteuerung zu leuchten und zeigt an, dass generell ein Signal am Ausgang vorhanden ist. Bei Kurzschluss von Laatsprecherleitungen oder Ansprechen einer Schutzschaltung verlischt diese Anzeige.

Die 0dB Anzeige leuchtet auf, wenn die Endstufe an der Aussteuergrenze betrieben wird. Eine höhere Eingangsspannung hat keine Erhöhung der Spitzen-ausgangsspannung zur Folge. Die 0dB Anzeige kann auch bei der Einstellung von externen Limitern sehr hilfreich sein.

These Anzeige leuchtet auf, sobald einer der eingebauten dynamische Audio-Limiter anspricht und die Endstufe über der Aussteuerungsgrenze oder generell im Grenzbereich betrieben wird. Kurzzeitiges Aufleuchten ist damit unproblematisch, da der interne Limiter Eingangspegel bis zu +21dBu auf einen akustisch unkritischen Klirrfaktor von ca. 1% ausregeln kann. Leuchtet diese LED jedoch dauerhaft, sollte die Lautstärke reduziert werden, um etwaige Überlastungsschäden der angeschlossenen Laatsprecherboxen zu vermeiden.

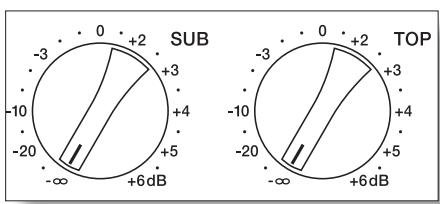

In dB-skalierte Rastpotis zur Anpassung der Verstärkung des SUB und TOP Kanals. Zur Vermeidung von Verzerrungen in vorgeschalteten Mischpulten sollen den diese Regler normalerweise zwischen 0dB und +6dB eingestellt werden. Die Beschriftung zeigt unmittelbar die Reglerdämpfung mit der die intern festgelegte Verstärkung verändert wird.

INPUT

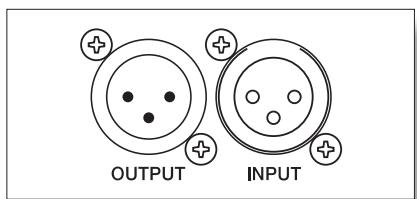

Der Eingang INPUT ist elektronisch symmetrisch mit einer Eingangsempfindlichkeit von 0dBu (775mV) für den direkten Betrieb mit Mischpulten, Equalisern usw. ausgelegt.

Die XLR-Ausgangsbuchse OUTPUT ist zum „Durchschnitten" des Eingangssignals zu weiteren Endstufen vorgesehen. Das Eingangssignal wird damit direkt auf die Ausgangsbuchse gelegt, es befinden sich keine Zwischenveränder oder andere elektronischen Bauteile in this dem Pfad. Die Eingangs- und Ausgangsbuchse sind also direkt elektrisch parallel geschaltet und damit unabhängig von der Stellung des Power-ON-Schalters permanent miteinander verbunden.

NF-VERBINDUNGSKABEL

Als NF-Verbindung wahren Sie am besten symmetrisch ausgelegte Kabel (2 Signaladern + Schirmgeflecht) mit XLR-Stecker. Obwohl der Endstufeneingang auch unsymmetrisch belege werden kann, besteht ein symmetrisch ausgeführtes NF-Verbindungskabel die bessere Alternative dar. Die meisten Audiogeräte verfügen über symmetrisch aufgebraute Ausgänge. Der Schirm im Kabel verbindet bei symmetrischer Signaführung alle metallischen Gehäuse und verhindert dadurch lückenlos ein Einkopeln von externen Störsignalen, im wesentlichen Brummen, auf den Audiosignalpfad.

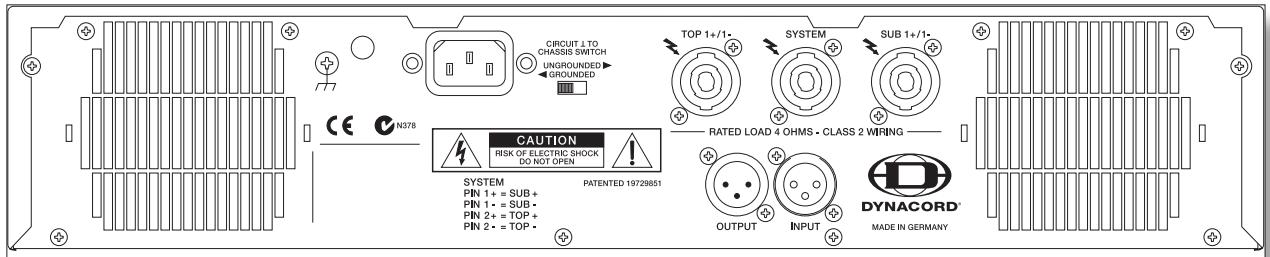

Die Endstufenausgangsbuchen SYSTEM, SUB und TOP sind professionelle SPEAKON Ausgangsbuchen. These mechanisch und elektrisch sichere Verbindung wird allen Sicherheitsanforderungen gerecht und erlaubt die Verwendung von Hochleistungslausprechekabeln von bis zu 4 x 2,5mm² Querschnitt. Im DYNACORD Zubehörprogramm finden Sie Einzelstecker und Kupplungen sowie Hochleistungslausprechekabel.

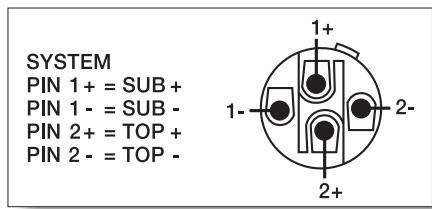

Die Systembuchse ist vierpolig belegt. Auf den Pins 1+ und 1- liegt das Basssignal an, an den Pins 2+ und 2- das Mittel-Hochtonkanal auf. Boxen mit Systemverdraughtung wie FX 12 und FX 20 konnen damit problemlos, schnell und verkabelungssicher unter Verwendung von vierpoligen Speakon-Lautsprecherkabeln durchverbunden werden.

SUB/TOP

PIN 1 + = SUB ^+ bzw. TOP ^+

PIN 1- = SUB-bzw.TOP -

PIN2+=n.c

PIN2- = n.c.

Die SUB und TOP Buchsen sind mit Kunststoffdeckel geschlossen, um Anschlussfehler zu vermeiden. Entfernen Sie die Deckel nur, wenn Sie tatsächlich Boxen ohne Systemverdraught anschlieben wollen. Beachten Sie, dass an den SUB und TOP Buchsen das Basssignal bzw. das Mitten-Hochtonsignal jeweils an den Pins 1+ und 1- anliegen.

Warning:

Das Symbol „“, das die Laufsprecheranschlüsse markiert, zeigt an, daß hier Spannungen anliegen, die dem Anwender bei Berührung gesundheitlichen Schaden zufugen können.

GROUND-LIFT SCHALTER

Mit dem Groundlift-Schalter konnen Sie Brummschleifen verhindern. Wenn die Endstufe zusammen mit anderen Geräten in einem 19^th -Rack betrieben wird, sollte der Schalter in Stellung GROUNDED stehen. Wird die Endstufe mit Geräten mit entsprechlichem Erdungspotenzial betrieben, sollte der Schalter in Stellung UNGROUNDED stehen.

NETZEINGANG

Die interne Netzsicherung lösst unter normalen Umständen nur bei einem Fehlerfall aus. Die Sicherungarf nur von einer autorisierten Servicestelle gegen eine gleichwertige Sicherung mit gleicher Strom-, Spannungs- und Auslösecharakteristik getauscht werden. Die Endstufe wird mit einem qualitativ hochwertigen Netzkabel ausgeliefert, das über ausreichend hohen Leiterquerschnitt verfügt und den sicherheitstechnischen Anforderungen genutzt. Verwenden Sie möglichst nur diese Kabel zum Anschluß der Endstufe ans Netz. Kabel mit dünneren Querschnitten haben erhöhte Verluste und entsprechend geringere maximale Ausgangsleistung zur Folge.

NETZBETRIEB & WÄRMEENTWICKLUNG IN DER ENDSTUFE

Mit Hilfe der folgenden Tabellen konnen die Anforderungen für Stromversorgung und Zuleitungen bestimmt werden.

Die vom Stromnetz aufgenommene Leistung wird in Ausgangsleistung für die Lautsprecher und in Wärme umgewandelt. Die Differenz aus aufgenommener Leistung und abgegebener Leistung nennt man Verlustleistung (P_d) . Die durch Verluste entstehende Wärme verbleibt u.U. im Rack und muss durch geeignete Massnahmen abgeleitet werden. Zur Berechnung der Wärmeverhältnisse im Rack/ Schrank bzw. zur Dimensionierung eventuell benötigter Abluftmassnahmen kann die nachfolgende Tabelle benutzt werden.

Die Spalte P_d zeigt die Verlustleistung bei verschiedenen Betriebszuständen. Die Spalte BTU/hr zeigt die abgegebene Wärmemenge je Stunde.

Xa 4000	Umains [V]	Imains [A]	Pmains [W]	Pout SUB+TOP [W]	Pd (5) [W]	BTU/hr(1)
idle	230V	1	80	-	80	273
Max. Output Power @ 8Ω (1)	230V	10,6	1640	600+500	540	1840
Max. Output Power @ 4Ω (1)	230V	18,2	3000	1100+900	1000	3410
1/3 Max. Output Power @ 4Ω (1)	230V	10,3	1580	366+300	914	3120
1/8 Max. Output Power @ 4Ω (1)	230V	4,5	610	137+113	360	1230
1/8 Max. Output Power @ 4Ω (2)	230V	5,5	790	137+113	540	1840
1/8 Max. Output Power @ 4Ω (2), (4)	254V	5,5	840	166+137	537	1830
Normal Mode (-10dB) @ 4Ω (1)	230V	4,1	550	110+90	350	1190
Rated Output Power (0dB) @ 4Ω (1)	230V	17,2	2800	1000+800	1000	3410
Alert (Alarm) Mode (-3dB) @ 4Ω (1)	230V	12,3	1920	500+400	1020	3480
1/3 Max. Output Power @ 2Ω (2)	230V	16,7	2720	600+533	1587	5420
1/8 Max. Output Power @ 2Ω (1)	230V	7,2	1050	225+200	625	2130
1/8 Max. Output Power @ 2Ω (2)	230V	8,8	1260	225+200	835	2850

(1) Sinusaussteuerung (80Hz/1kHz)
(2) Bandbegrenztes Rosa Rauschen

(4) 10% Netzüberspannung (5) Pd = Verlustleistung

Die Stromaufnahmen für andere Netze können mit folgenden Faktoren direkt proportional umgerechnet werden:

$$ 1 0 0 \mathrm {V} = 2. 3; 1 2 0 \mathrm {V} = 1. 9; 2 2 0 \mathrm {V} = 1. 0 5; 2 4 0 \mathrm {V} = 0. 9 6 $$

EINSTELLHINWEISE

1. Klangregler am Mischpult auf Mittelstellung (lineare Einstellung) drehen.
2. Vorhandene Terz- oder Oktavequaliser auf "Bypass" schalten oder Equaliserregler auf Mittelstellung schieren.
3. Mikrofon anschlieben und mit dem SUB- und TOP-Regler an der Endstufe das Signal so einstellen daß die menschliche Stimme "naturlich" klingt.
4. Die Grundeinstellung der Anlage ist hiermit abgeschlossen.
5. Am Mischpult können jetzt die entsprechenden Mikrofon- und Instrumenten eingänge mit den Klangreglern nach den persönlichen Soundvorstellungen eingeregelt werden.

EQUALISER

Terz- oder Oktavequaliser sollenen, wenn überhaupt, nur sehr vorsichtig eingestellt werden. Bei denen Terz- oder Oktavequalisern führen bereits geringe Anhebungen oder Absenkungen im Bass- und Mittenbereich zu unvertretbaren Klangverfalschungen, die mit anderen Klangreglern nicht mehr beseitigt werden können.

EINMESSEN MIT REAL TIME ANALYSER UND EQUALISER

Ein "Einmessen von Veränder- und Lautsprecheranlagen mit Real-Time Analysern und Terz-oder Oktavequalisern ist normalerweise nicht zu empfehlen. Insbesondere Terzequaliser verursachen, je nach Einstellung, Phasen - und Gruppenlaufzeitverzerrungen die klanglich stark verfällt schend wirken. Das Meßmikrophon wertet gleichzeitig sowohl das Boxendirektfeld als auch Reflexionen aus, soda eine sinnvolle Interpretation der Meßergebnisse unter klanglichen Aspekten practisch nicht möglich ist.

Falls aufgrund besonderss ungündiger akustischer Bedingungen ein Einmessen notwendig erscheint, sollen den beim Einmessen von Verständner- und Laufsprecheranlagen folgende Vorsichtsmaßnahmen beachtet werden:

1. Nur im Boxendirektfeld einmessen, das ist normalerweise ein Abstand von ca. 3m bis maximal 5m. Wird das Meßmikrophon in früherer Entfernung (z.B. Mitte der Halle) aufgestellt, so mißt man sowohl Direktschall als auch Raumhall. Der Versuch diesen “Brei” mittels EQ zu linearisieren führt im allgemeinen zu einem extrem mittigen, blechern klingenden, aufdringlichen Klangbild.
2. Beim Einmessen im Bereich von ca. 250 Hz - 5 kHz (dem “kritischen Bereich”) mit dem EQ nur absenken, auf keinen Fall anheben! Ein “Loch” im Spektrum wird bei重点领域 nicht so störend empfunden, wie ein “Buckel”. Stärkere Anhebungen im Bassbereich unbedingt vermeiden, da das Einschwingverhalten der Gesamtanlage hierdurch drastisch verschlechtert wird.
3. BeimEinmessen sollte maximal mit 5 W Leistung(Rosa Rauschen) gearbeitet werden, um Endstufenclipping und die damit verbundenen Verzerrungen zu vermeiden. Bei handelsüblichen Rauschgeneratoren ist der Spitzenwert der Rauschspannung um ca. 10 dB higher als der Effektivwert, so daß bereits bei 5 W Ausgangsleistung kurzzeitig Spitzen bis zu 50 W auftreten können.
4. Dominierende akustische Rückkopplung laßt sich manchmal mit Terz - EQs oder parametrischen EQs etwas unterträcken. Bei Anwendungen dieser Art, sollte man allerdings außerordentlich vorsichtig sein, damit nicht der Lautstärkegewinn durch einen Verlust an Verständlichkeit und Naturlichkeit zuniche gemacht wird.

AUFBAUHINWEISE FÜR AKTIV 2-WEG ANLAGEN

• Zur Beschaltung von Hallen oder Zelten von der Schmalseite her werden die Boxen links und rechts, leicht nach innen gedreht, auf die Bühne gestellt. Durch diese Anordnung ergibt sich eine scheinwerferartige Abstrahlcharakteristik in Längsrichtung der Halle oder des Zeltes. Müssen größere Reichweiten erzielt werden, so sollen den Mittel-Hochtonboxen auf jeder Seite übereinander gestellt werden ("STACKING"). Dadurch ergibt sich naherungsweise eine Verdoppelung der Reichweite und die Boxen sind im Nahbereich nicht so laut.
• Zur Beschallung von Hallen oder Zelten von der Breitseite her werden die Boxen links und rechts auf die Bühne gestellt und auf die Zuhörerflächen ausgerichtet. Aufgrund des notwendigen horizontalen Abstrahlwinkels sind derartige Beschallungen (nach vorn und zu den Seiten") nur mit 2 Mittel-Hochtonboxen pro Seite befriedigend Lösbar. Besonderss gänstig ist für die derartige Anwendung die „Stack and splay" Technik bei der die übereinander gestellten Mittel-Hochtonteile gegeneinander verwinkelt werden um eine gleichmäßige Beschallung der gesamten Zuhörerfläche zu gewährleisten.
• In vielen Hallen und Zelten{lssst sich die Basswiedergabe entscheidend verbessern, wenn die Bassboxen unmittelbar auf den Boden und nicht auf die Bühne gestellt werden. Die Mittel-Hochtonboxen müssen dann auf der Bühne mir separaten Stativen aufgestellt werden.
• Werden die Bassboxen zentral zu einem „Wurfel“ zusammengestellt, so entsteht ein extrem starker „Druck" in der Höhe des „Basswurfels“, in größerer Entfernung nimmt aber die Basslautstärke sehr schnell ab.
• Werden die Bassboxen dezentral, entlang dem Bühnenrand, am Boden aufgestellt, so ist der „Druck" in Bühnennähe geringer als bei der Würfelanordnung. Bei dezentraler Anordnung auf dem Boden entlang des Bühnenrands ist die Reichweite im Bass aber erheblich größter als bei einer zentralen Anordnung der Bassboxen.

Abb. 1

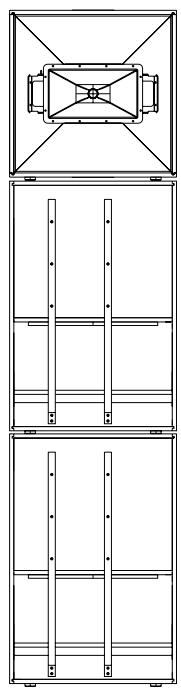

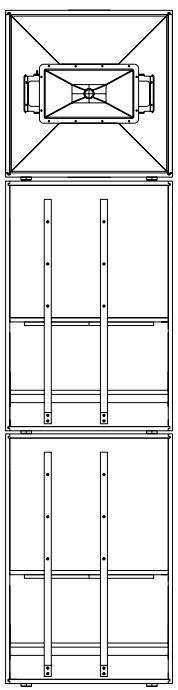

Abbbildung 1 zeigt eine Standardanlage bestehend aus 2x Xa 4000, 2x FX12 als Mittel-Hochtonboxen und 4x FX 20 als Bassboxen, die für die verschiedene Anwendungen universell einsetzbar ist. Durch die Verwendung von 4 FX 20 Basskabinetten ergibt sich ein solides Bassfundament das für Coverbands, Jazzrock und Bassdrum-orientierte Stilrichtungen in mittelgroßen Clubs und Zelten Verwendung findet.

Für die Beschaltung der Seitenbereiche konnen zusammen noch „Sidefills“ angeschlossen werden, beispelweise Kleinere 2-Weg oder 3-Weg Fullrange Boxen. Diese Fullrange Boxen konnen an der TOP-Speakon Buchse der Xa 4000 angeschlossen werden, da hier das Mittel-Hochtonsignal an den Pins 1 + / 1- anliegt.

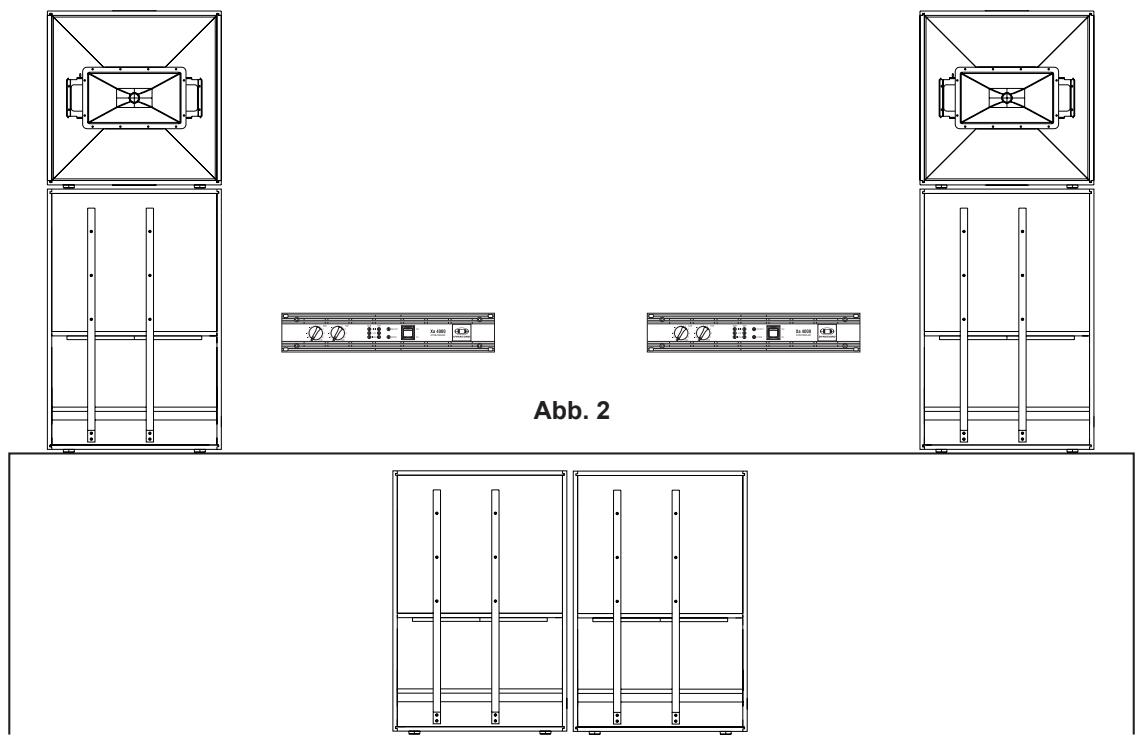

Abbbildung 2 zeigt eine Aufbauvariante der Standardanlage, wie sie oft auf breiten Bühnen sehr vorteilhafteingesetzt werden kann. Wenn die Kabinette auf der Bühne platziert werden konnen, reicht meindest eine Bassbox FX 20 um das Mittel-Hochtonteil FX 12 in der richtigen Höhe platzieren zu konnen. Die verbleibenden zwei Bassboxen sorgen als Center Cluster mittig vor oder unter der Bühne für eine homogene Ausleuchting des Publikums. Zusätzlich zur homogeneren Ausleuchting der Zuhörerfläche kann durch diesen Left-Center-Right Aufbau ein hóherer Schalldruck im Bassbereich erzielt werden.

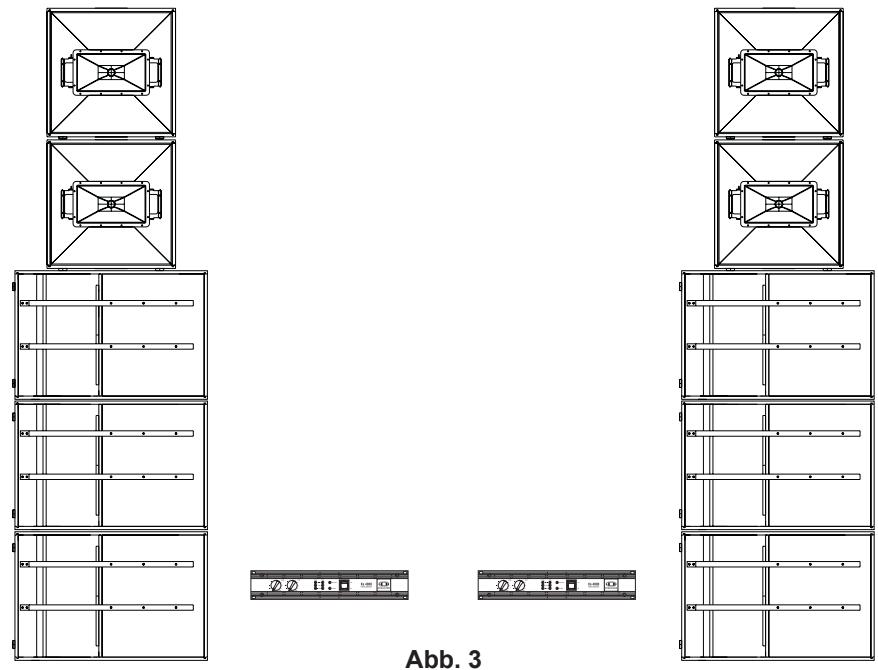

Abbbildung 3 zeigt eine Mogglichkeit durch die Verwendung von je einer weiteren Bassbox FX 20 und Mittel-Hochtonbox links und rechts noch mehr Schaldruck zu erzielen. Die weiteren Kabinette werden einfach parallel an die anderen Boxen angeschlssen. Naturlich kann mit den Bassboxen wie in Abbildung 2 auch problemlos ein Left-Center-Right Aufbau realisiert werden. Die Mittel-Hochtonboxen konnen wie abgebildet „gestackt", also übereinander aufgestellt werden. Dadurch wird ungefahr die doppelte Reichweite erzielt ohne dass es in Bühnennähe zu laut wird. Zur Ausleuchtung der Zuhörerfläche konnen die „gestackten" Boxen gegeneinander verdrecht werden.

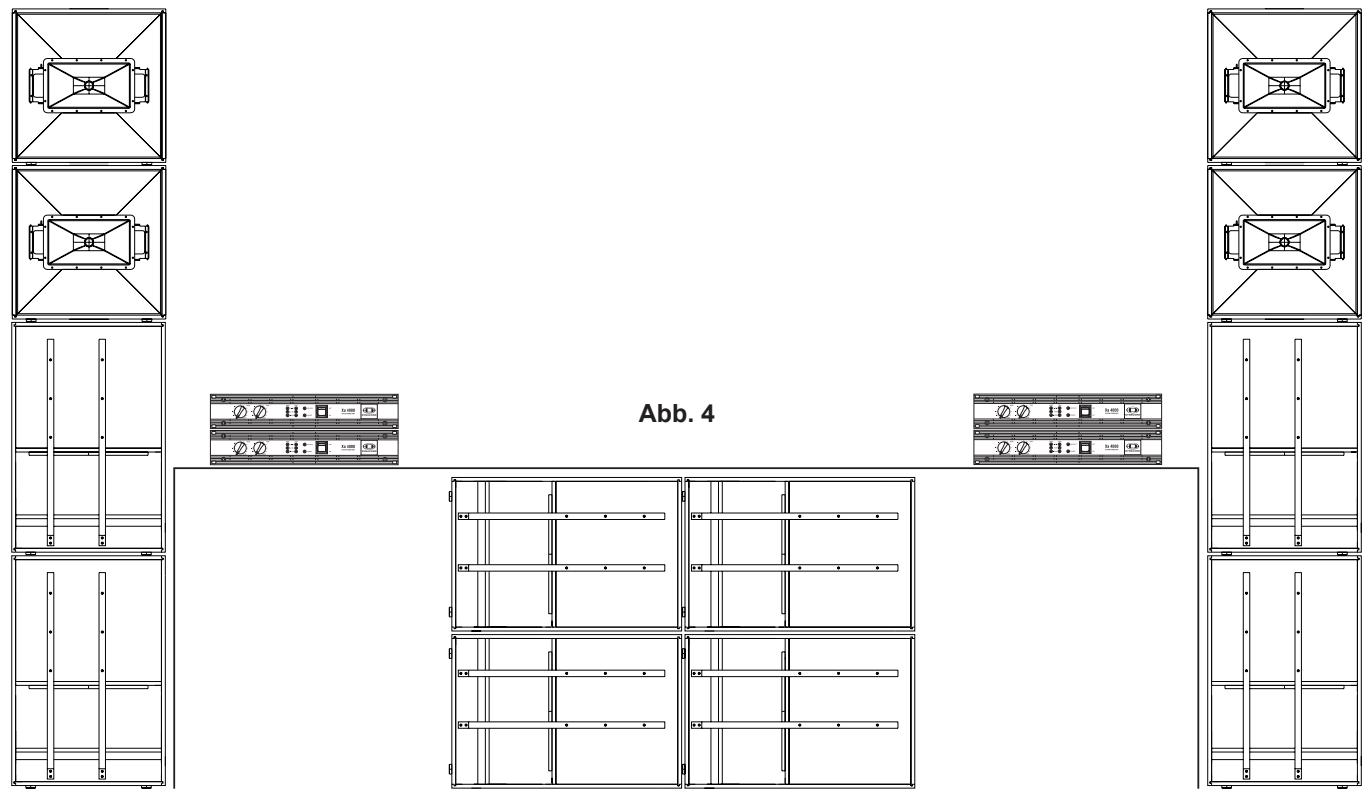

Abbildung 4 zeigt einen Aufbau bestehend aus einer kompletten Xa Standardanlage pro Seite. Diese Konfiguration ist für große Clubs und große Zelte bis etwa 3000m^2 hervorragend einsetzbar. Bei Bedarf kann bei thisem Aufbau jeder Einzelsystem mit zusätzlichen Boxen erweitert werden wie in Abbildung 3 gezeigt. Der Left-Center-Right Aufbau bringt spürbar mehr Schaldruck im Bassbereich und sorgt vor allem für eine homogene Schaldruckverteilung auf der Zuhörerfläche ohne störende Interferenzen. Besonderss bei breiten Bühnen ist dieser Aufbau sehr empfehlenswert
