MODE D'EMPLOI CL 2000 DYNACORD

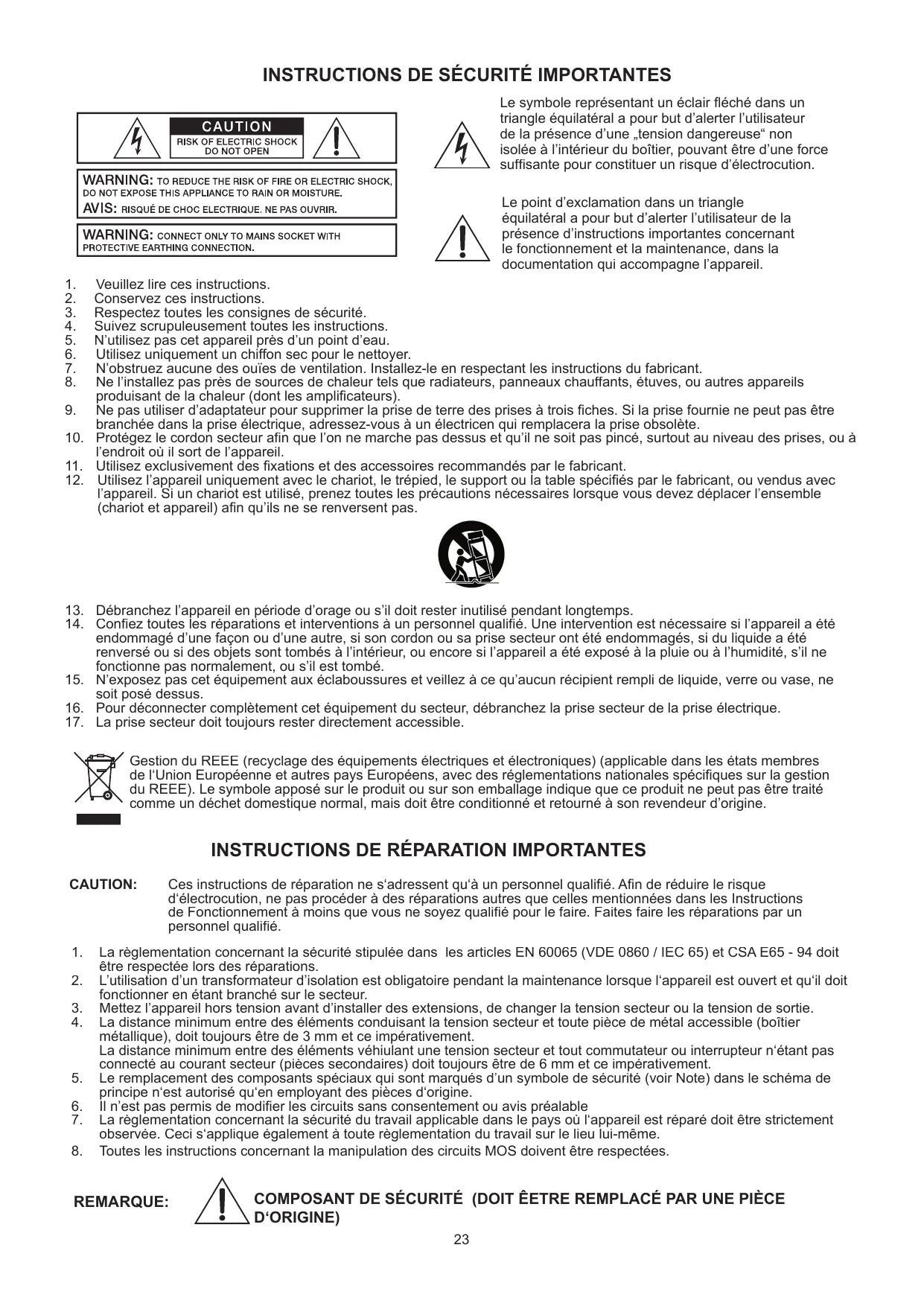

Le symbole représentant un éclair fléché dans un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'une „tension dangereuse" non isolée à l'intérieur du boîtier, pouvant être d'une force suffisante pour constituer un risque d'électrocution.
Le point d'exclamation dans un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'instructions importantes concernant le fonctionnement et la maintenance, dans la documentation qui accompagne l'appareil.
- Veuillez dire ces instructions.
- Conserve ces instructions.
- Respectez toutes les consignes de sécurité.
- Suívez scrupuleusement toutes les instructions.
- N'utilisez pas cet apparéil près d'un point d'eau.
- Utilisez uniquement un chiffon sec pour le nettoyer.
- N'obstruez aucune des ouies de ventilation. Installez-le en respectant les instructions du fabricant.
- Ne l'installé pas pris de sources de chaleur tels que radiateurs, panneaux chauffants, étues, ou autres appareils produitant de la chaleur (dont les amplificateurs).
- Ne pas utiliser d'adaptateur pour supprimer la prise de terre des prises à trois fiches. Si la prise fournie ne peut pas être branchée dans la prise électrique, adressé-vous à un électricen qui remplacera la prise obsoilète.
- Protégez le cordon secteur afin que l'on ne marche pas dessus et qu'il ne soit pas pince, surtout au niveau des prises, ou à l'endetroit où il sort de l'appareil.
- Utilisez exclusivement des fixations et des accessoires recommendés par le fabricant.
- Utilisez l'appareil uniquement avec le chariot, le trépied, le support ou la table spécifiés par le fabricant, ou vendus avec l'appareil. Si un chariot est utilisé, prenez toutes les précautions nécessaires lorsque vous ne veez déplacer l'ensemble (chariot et apparéil) afin qu'ils ne se renversent pas.
- Débranchez l'appareil en période d'orage ou s'il doit rester inutilisé pendant longtemps.
- Confiez toutes les réparations et interventions à un personnel qualifié. Une intervention est nécessaire si l'appareil a été endommagé d'une façon ou d'une autre, si son cordon ou sa prise secteur ont été endommages, si du liquide a été renversé ou si des objets sont tombés à l'intérieur, ou encore si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
- N'exposez pas cet équipement aux éclaboussures et veiliez à ce qu'aucun écipient rempli de liquide, verre ou vase, ne soit posé dessus.
- Pour déconnecter complètement cet équipement du secteur, débranchez la prise secteur de la prise électrique.
- La prise secteur doit toujours rester directement accessible.
Gestion du RREE (recyclage des équipements electriques et electroniques) (applicable dans les états membres de l'Union Européenne et autres pays Européens, avec des réglementations nationales spécifiques sur la gestion du RREE). Le symbole apposé sur le produit ou sur son emballage indique que ce produit ne peut pas été traité comme un déchet domestique normal, mais doit être conditionné et returné à son revendeur d'origine.
INSTRUCTIONS DE RÉPARATION IMPORTANTES
CAUTION:
Ces instructions de réparation ne s'adressent qu'à un personnel qualifié. Afin de réduire le risque d'électrocution, ne pas procéder à des réparations autres que celles mentionnées dans les Instructions de Fonctionnement à moins que vous ne soyez qualifié pour le faire. Faites faire les réparations par un personnel qualifié.
- La reglementation concernant la sécurité stipulée dans les articles EN 60065 (VDE 0860 / IEC 65) et CSA E65 - 94 doit être respectée lors des réparations.
- L'utilisation d'un transformateur d'isoation est obligatoire pendant la maintenance lorsque l'appareil est ouvert et qu'il doit fonctionner en étant branché sur le secteur.
- Mettez l'appareil hors tension avant d'installer des extensions, de changer la tension secteur ou la tension de sortie.
- La distance minimum entre des éléments conduisant la tension secteur et toute piece de métal accessible (boitier métallique), doit toujours être de 3 mm et ce impératifement. La distance minimum entre des éléments véhiulant une tension secteur et tout commutateur ou interrupteur n'était pas connecté au courant secteur (pièces secondaires) doit toujours être de 6 mm et ce impératifement.
- Le remplacement des composants spéciaux qui sont marqués d'un symbole de sécurité (voir Note) dans le schéma de原則 n'est autorisé qu'en employant des pieces d'origine.
- Il n'est pas permitted de modifier les circuits sans consentement ou avis préalable
- La règlementation concernant la sécurité du travail applicable dans le pays où l'appareil est réparé doit être strictement observée. Ceci s'applique également à toute règlementation du travail sur le lieu lui-même.
- Toutes les instructions concernant la manipulation des circuits MOS doivent etre respectees.
REMARQUE:
COMPOSANT DE SÉCURITÉ (DOIT ÉETRE REMPLACÉ PAR UNE PIECE D'ORIGINE)
Félicitations! En achetant un amplificateur de puissance DYNACORD CL-SERIES, vous avez besoin un apparéil qui emploie les technologies les plus modernes.
Les performances audio des amplis de puissance CL sont tout simplement extraordinaires. Les alimentations secteur ont ete optimisees et emploient des transformateurs toroiaux a faibles pertes et grace a un usage coherent de la technologie Classe H ons disposent d'une reserve de puissance, tres au-dessus de la puissance nominale de sortie. Ceci permit une reduction du poids et de la puissance dissipée.
Le CL1200/1600/2000 est basé sur la technologie Classe H (CL800 Classe-AB), ce qui peut dire que l'alimentation peut doubler sa puissance extrémement rapidement en fonction du signal, et de la puissance demandée par l'amplificateur. Comparé aux amplificateurs de Classe A-B, les amplis Classe H générent donc beaucoup moins de puissance dissipée, à sortie identique. En conséquence, ici entraîne de moins de déperdition en chaleur, l'énergie est donc utilisée de manière plus efficace. Résultat : il est possible dinstaller des amplis de puissance Classe H dans une armoire de rack en laissant moins de place entre les apparêls. De plus, pour une même puissance en sortie, la consommation électrique est bien moindre que celle d'un ampli de Classe A-B. Les amplificateurs de puissance DYNACORD CL-SERIES ont été conçus pour satisfaire aux conditions de tournée les plus exigeantes. Les amplis de puissance CL sont protégés contre les chocs thermiques et les surcharges électriques, les courts-circuits et la présence de haute fréquences et de courant continu sur les sorties. Une protection contre la force contre-electromotrice supprime le risque que les transistors de sortie ne soient endommagés par un retour d'énergie électrique. Les sorties de puissance sont commutées via un relais avec temporisation lors du démarrage (Soft-Start). Un limiteur d'applé de courant évite que les fusibles secteur ne sautent.
Leur construction mécanique et quasimentartisanale achève de parfaire une fabrication de haute précision. Le châssis en acier est conçu pour résister aux conditions de tournées les plus difficiles. Deux ventilateurs à trois vitesses (arrêt/rente/rapide) très performants garantissant une stabilité thermique constante avec un bruit de fonctionnement très faible. La ventilation est dirigée de l'avant vers l'arrière, ce qui permet un fonctionnement fiable, même dans de petits racks d'amplis. Les entrées symétriséeslectroniquement sont équipées de connecteurs de type XLR. Des sorties directes pour la connexion d'un signal audio sont également disponibles sur des connecteurs de type XLRM. La sélection du mode de fonctionnement permet deCHOISIR entre les modes DUAL (stéreo) ou PARALLEL (mono). Grâce au connecteur séparé BRIDGED OUT et au commutateur Bridged Mode, le passage au mode Dérivation (ou „Mono Bridged") estvrément très simplifié. Les contrôles de niveau, gradués en dB, sont encastrés dans la face avant, ce qui assure une protection fiable contre les dommages mécaniques; ces potentiométres crantés sont particulièrement précis. Les amplis de puissance CL peuvent être équipés d'une carte interne processeur de signal analogique avec fonction de crossover et de filtré.
L'affichage à LED très lisible fournit un aperçu rapide de l'état de fonctionnement de l'ampli de puissance. Les sorties de puissance CHANNELA, CHANNEL B et BRIDGED OUT sont équipées de connecteurs de type SPEAKON. Tout jours à l'arrière, se trouve un selecteur de masse (Ground-Lift), qui aide à éliminer les boucles de masse en séparant le chassis de l'ampli de puissance du circuit de masse. En mode de fonctionnement normal, tous les amplis de puissance CL peuvent:gérer des charges aussi faibles que 2 ohms. En mode Mono-Bridged, la charge minimum possible est de 4 ohms.
Ce mode d'emploi décrit et explique les différentes fonctions de votre amplificateur de puissance Série CL. Veuillez le litre attentivement et tenir compte des instructions mentionnées.
DéBALLAGE ET GARANTIE
Ouvrez avec précautions le carton d'emballage et sortez votre amplificateur de puissance. En plus de l'amplificateur de puissance lui-même, le carton contient également leprésent mode d'emploi, le cordon secteur et le certificat de garantie. Conservez en lieu sûr, l'original de la facture, qui mentionne la date d'achat et de livraison, ainsi que le certificat de garantie.
REMARQUES SUR L'INSTALLATION
Généralment, l'installation ou le montage en rack des amplificateurs de puissance doit être effectué de manière à garantir continuèlement une circulation libre de l'air de l'avant vers l'arrière de l'appareil. L'installation de ces apparêls avec une circulation d'air insuffisante, dans un meuble ou dans une armoire de rack fermé n'est pas recommandée. Si vous doivent installer cet apparéil dans de telles conditions, voirlez à lui fournir une ventilation suffisante. Laissez un espace d'au moins 60 mm x 300 mm (jusqu'aux ouies de ventilation situées en haut du meuble) pour permettre la circulation de l'air entre l'arrière de l'amplificateur de puissance et la paroi arrêté du meuble ou du rack. Veillez à laisser au moins 100 mm au-dessus du meuble ou du rack lui-même. comme la température à l'intérieur du meuble ou du rack peut monter facilement à 40^ pendant le fonctionnement, vérifie que la température ambiente maximale autorisée en fonctionnement pour tous les autres apparêils Presents dans ce rack est dans les normes admises (reportez-vous également au "ALIMENTATION SECTEUR ET TEMPERATURE RÉSULTANTE").
Attention : Pour un fonctionnement fiable, la température ambiente autorisée ne doit pas dépasser +40°C.
L'usage de rails d'installation ou de glissières optionnelles est fortement recommandé, lorsque l'appareil doit être installé dans une armoire de racks ou un meuble afin d'éviter toute déformation du panneau arrêté.
L'amplificateur de puissance doit être protégé contre : les éclaboussures ou les fuites d'eau, les rayons directs du soleil, les températures élevées ou l'influence directe de sources de chaleur, une humidité tropélevée, les excès de poussière et les vibrations.
De la condensation peut se former sur les éléments internes, lors du transport de l'amplificateur d'un endroit froid à un environnement plus chaud. Dans ce cas, sa mise en route n'est possible qu'auprobé avoir laissé l'appareil se rechauffer à la température ambiente (pendant environ une heures). Si des objets ou du liquide pénétre dans le boîtier de l'amplificateur de puissance, débranchez immédiatement l'applieil du secteur et contactez le service après-vente agrée pour procéder à une inspection avant de le remettre en marche.
Utilisez l'interrupteur secteur, situé en face avant, du côte droit, pourmettre l'appareil sous tension. La fonction Soft-Start élimine les crétes provoquées par l'appele de courant à l'allumage, ce qui par la même évite que le commutateur de protection secteur ne s'enclenché lors de la mise sous tension. Les sorties haut-parleur sont activées via la commutation d'un relais avec une temporisation d'environ 2 secondes de façon à atténuer efficacement d'eventuels bruits de mise sous tension. Le tímoin PROTECT s'allume pendant cette temporisation et les ventilateurs tournent à la vitesse maximum. C'est tout à fait normal, et confirme un parfait fonctionnement du circuit de protection.

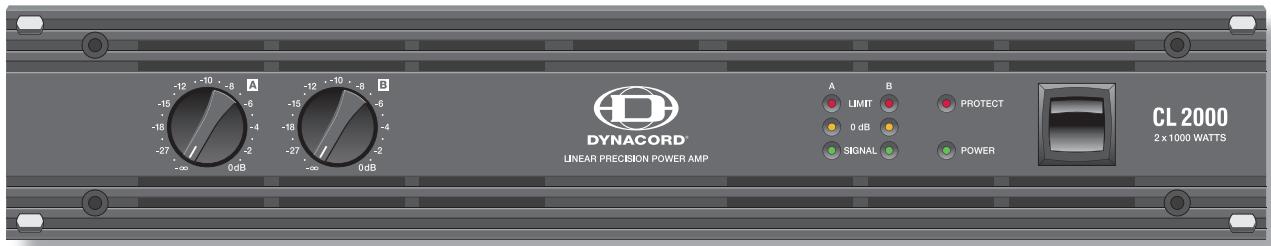

POWER
Ce témoin s'allume lorsque l'amplificateur de puissance a été mis sous tension. Les causes pour lesquelles le témoin POWER ne s'allume pas sont les suivantes : l'appareil n'est pas branché sur le secteur ou le fusible secteur est défectueux.
PROTECT
Le témoin PROTECT indique qu'un des circuits de protection interne contre la surchauffe, les courts-circuits, la force contre-électromotrice, la présence de HF à la sortie, etc. s'est activé. Les reliais de sortie coupent les charges connectées aux amplis de puissance alors que les signaux entrant sont également interrompus, évitant ainsi d'endommager les systèmes de haut-parleurs connectés ainsi que les amplificateurs de puissance eux-mêmes. Quelle que soit la raison de la panne, par ex. un court-circuit dans un cable du haut-parleur, celle-ci doit être résolue. Dans le cas d'une surchauffe, il vous faudra attendre que l'amplificateur de puissance revienne automatiquement à un fonctionnement normal.
SIGNAL
Le tímoin SIGNAL s'allume dés qu'un signal audio inférieur d'environ 30 dB à la modulation maximum estprésent en sortie. Ce tímoin est étant lorsque les câbles de haut-parleurs sont en court-circuit ou lorsqu'un des circuits de protection a été activé.
0 dB
Le témoin 0 dB s'allume chaque fois que l'amplificateur de puissance fonctionne à sa puissance maximum. Des tensions d'entrée plus élevées ne provoqueront pas des tensions de sorties plus fortes. De plus, ce témoin est très pratique lors du réglage de limiteurs externes.
LIMIT
Ce témoin s'allume dés que le limiteur de signal audio dynamique intégré entre en action et que l'amplificateur de puissance arrive à la limite de l'écrêtage ou plus généralement à sa capacité maximum. Un bref clignotement n'est pas un problème, car le limiteur interne contrôle des niveaux d'entrée pouvant dépasser les +21 dB jusqu'à une THD (Distorsion harmonique totale) d'approximativement 1%. Par contre, si ce témoin est constamment allumé, il faut réduire le volume pour éviter que les haut-parleurs connectés ne soient endommagés par une probable saturation.

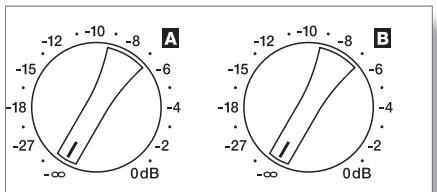

Les potentiomètres crantés, gradués en dB (par pas de 1 dB) servent à régler le volume général de l'amplificateur de puissance. Pour éviter toute distorsion dans les consoles de mixage connectées à votre ampli Série CL, il est recommendé de régler ces potentiomètres entre 0 dB et -6 dB. La graduation en dB donne une indication immédiate de l'atténuation appliquée.

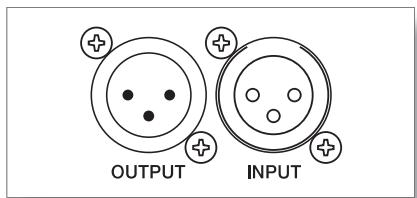

INPUT A / INPUT B
| CL800 +1.15dBu / 0.88V |
| CL1200 +3.2dBu / 1.12V |
| CL1600 +4.7dBu / 1.33V |
| CL2000 +5.5dBu / 1.46V |
Les entrées INPUT A & INPUT B de la série CL sont symétriséeslectroniquement. Le gain de tension de tous les modèles est régle sur 32 dB (gain constant). Toutefois il en résultat des sensibilités d'entrée différentes selon les modèles (voir tableau), mais le réglage de niveau des filtres actifs ou des proceseurs de signal dans les systèmes multi-voies est beaucoup plus simple. Les amplificateurs ayant différentes puissance de sortie peuvent être modifiés sans problème, les filtres n'ont pas besoin d'être régés du fait de la constante amplification sur toute la ligne. Si des limiteurs de tension externes sont employés, ils doivent être régés sur la catégorie de puissance ( classe) utilisée en fonction des haut-parleurs connectés.
Les connecteurs de sortie de type XLR OUTPUT A & OUTPUT B
dont prevus pour un branchement „transparent" des signaux d'entrée vers d'autres amplificateurs de puissance. Le signal d'entrée est directement dirigé vers ces connecteurs de sortie. Il ne s'agit pas de répétiteurs ou autres composants électroniques intégrés dans le trajet du signal. Donc, les connecteurs d'entrée et de sortie d'un même canal sont reliés en parallele, offrant une connexion électrique permanente, quel que soit le réglage de l'interrupteur secteur (Power).
Bien qu'elles soient équipées de connecteurs de sortie de type XLR, certaines consoles de mixage disposent uniquement d'une connexion de sortie asymétrique. Si vous employez de telles consoles, il est nécessaire de raccorder les broches 1 et 3 des connecte urs d'entrée de l'ampli de puissance ou de laisser la broche 3 de la prise du cable non connectée. Sinon, des signaux audio asymétriques arrivèront via la broche 3 (b, -, point froid) et la broche 2 (a, +, point chaud), produit unRonflement et des interférences HF, qui risquent d'endommager l'amplificateur de puissance et/ou les enceintes connectées.
CORDONS DE ConnEXION NF
Il est recommandé deCHOISIR des cables symétrisés de qualité (deux conducteurs pour le signal audio, plus une tresse de masse) munis de prises de type XLR. Bien que le branchement de cables non symétrisés à l'amplificateur de puissance soit possible, il est always préféable d'utiliser des cables symétrisés. La plupart des équipements audio actuels sont équipés de sorties symétrisées. Avec un cablage symétrisé, toutes les parties métalliques des boîtiers sont reliées la masse, ce qui élimine efficacement l'apparition d'interférences externes, se traduisant par des bruits de fond et des parasites.

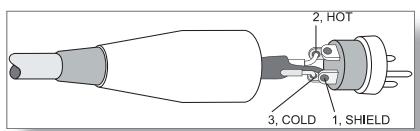

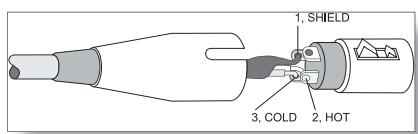

Câblage interne d'un connecteur de type XLR
XLR (male)
XLR (femelle)
PARALLEL
Les connecteurs d'entrée des canaux A et B sont reliés électriquement en parallèle lorsque le sélection est régle sur PARALLEL. Toutefois, le contrôle séparé des deux canaux est toujours possible via le contrôle de niveau A ou B.
DUAL
Si le sélecteur est réglé sur DUAL, les signaux audio des canaux et A et B sont amplifiés indépendamment.

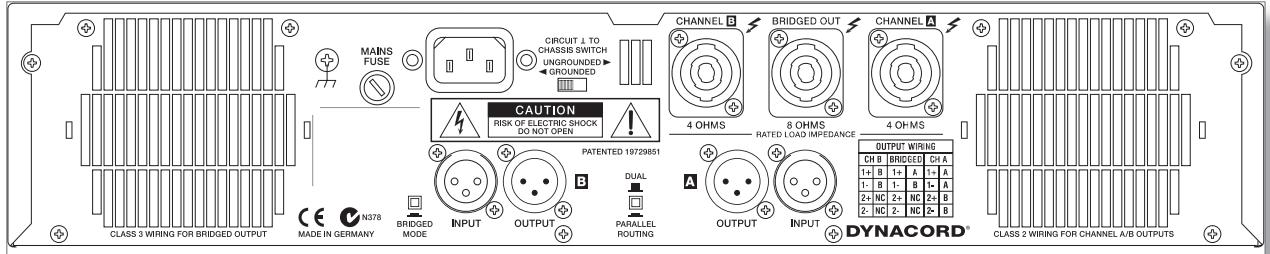

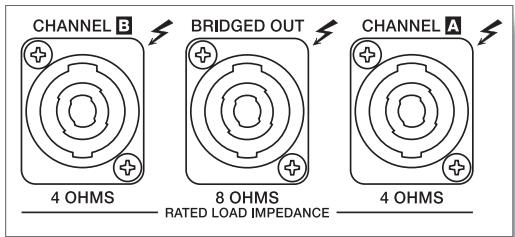

CONNECTEURS DE SORTIE DE AMPLI DE PUISSANCE
Les connecteurs de sortie de l'ampli de puissance pour les deux canaux A (gauche) et B (droit) sont des prises de type SPEAKON.
Un cache en plastique protège le connecteur BRIDGED OUT de tout branchement errone. N'enlevez ce cache que lorsque vous souhaitez réallement faire fonctionner l'amplificateur de puissance en mode Dérivation (Bridged).
ATTENTION!
Les broches 2 + / 2- de la sortie CHANNEL A SPEAKON, qui normalement ne sont pas utilisées, sont également connectées à la sortie B afin d'assurer un branchement comfortable des enceintes à 2 voies (par ex. en Mode Bi-Amplification) lors de l'utilisation de cables Speakon à 4 fils.
SPEAKON CONNECTOR SCHEMATIC DIAGRAM
Si, par exemple, le signal audio du subwoofer est raccordé à un tweeter, il est à peu près sür que ceci détruira instantanément le bobinage du HP des aigus. (HF-driver's coil).
ATTENTION :
Les bornes de sortie haut-parleur sont marquées d'un symbole „, qui signifie que ces bornes représenté un risque d'électrocution pour l'utilisateur.
Si le bouton BRIDGED MODE est engagé, l'utilisation de l'entrée du canal A pour le signal audio est obligatoire, puisque l'entrée B ne fonctionne pas. Alors que l'amplificateur du canal A fonctionne normalement, le signal audio est inversé en interne et dirigé vers l'amplificateur du canal B. Les deux amplis, A et B, fonctionnent alors en push-pull pour fournir une tension de sortie double sur le connecteur BRIDGED OUT.
La tension de sortie normale de chaque canal A/B de l'amplificateur est always present sur le connecteur de sortie correspondant CHANNEL A ou CHANNEL B. Cependant, il n'est pas recommandé d'utiliser ces signaux à cause de l'inversion de phase susmentionnée. Le fonctionnement de l'ampli de puissance en mode Bridged avec des charges de 2 ohms connectées n'est pas recommandé non plus.
ATTENTION : Des tensions très fortes peuvent être représentes sur le connecteur BRIDGED OUT durant le fonctionnement en mode Dérivation. Les systèmes de haut-parleurs connectés doivent être capables de supporter de telles tensions. Veuillez vérifier que les caractéristiques de puissance mentionnées dans la documentation fournie avec vos haut-parleurs correspondant à celles de l'amplificateur de puissance.
COMMUTATEUR DE MASSE (GROUND-LIFT)
Ce commutateur permet d'éliminer les boucles de masse. Si l'amplificateur de puissance fonctionne avec un autre équipement dans un rack 19^ , il est recommandé de régler ce commutateur sur la position GROUNDED (à la masse). Si l'amplificateur de puissance fonctionne en étant associé à des apparêils ayant des potentiels de masse différents, réglez-le sur la position UNGROUNDED (pas de masse).
ENTRÉE SECTEUR
Dans des circonstances normales, le fusible secteur ne saute qu'en cas de panne. Ne remplacer ce fusible que par un nouveau fusible de même type, ayant le même ampération, la même tension et les mêmes caractéristiques. Si le fusible secteur saute fréquement, veuillez contacter un service après ventsagreeé. Le cordon secteur haute-s performances fourni avec votre amplificateur de puissance satisfait aux normes de sécurité en vigueur, de plus
son diamètre est adapté à la puissance de sortie de l'amplificateur. Veuillez n'utiliser que le cordon secteur fourni pour brancher l'ampli de puissance sur le secteur, si c'est possible. L'utilisation d'un cordon secteur de diamètre inférieur peut provoquer des pertes d'énergie et par la même réduire la capacité de puissance de sortie maximum.
Sur les appareils en 100 V et 120 V, le fusible secteur est installé à l'intérieur. Ceci pour des raisons de sécurité. Si un fusible saute, il faudra contacter un service après-vente/agréé pour le faire replacer.
ALIMENTATION SECTEUR ET TEMPERATURE RÉSULTANTE
Le tableau suivant indique les normes d'alimentation secteur et de câblage.
Le courant d'alimentation secteur est converti en puissance de sortie pour alimenter les haut-parleurs connectés et en chaleur. La différence entre la consommation electrique et la puissance dispensée est appelée puissance dissipée (Pd). La chaleur resultant de la puissance dissipée s'accumule à l'intérieur de l'armoire de rack et doit donc être evacuée par des moyens appropriés. Le tableau suivant permet de calculer les températures à l'intérieur d'une armoire de rack ou d'un meuble, ainsi que la capacité de ventilation àmettre en œuvre.
La colonne „Pd" indique la perte de puissance (puissance dissipated) en fonction des différents états de fonctionnement. La colonne „BTU/h" indique la chaleur diffusée par heures.
| CL800 | Umains [V] | Imains [A] | Pmains [W] | Pout [W] | Pd (6) [W] | BTU/hr(4) |
| idle | 230V | 0,42 | 50 | - | 50 | 170 |
| Max. Output Power @ 8Ω(1) | 230V | 4,4 | 735 | 2 x 240 | 255 | 870 |
| Max. Output Power @ 4Ω(1) | 230V | 7,2 | 1295 | 2 x 400 | 495 | 1690 |
| 1/3 Max. Output Power @ 4Ω(1) | 230V | 4,6 | 770 | 2 x 133 | 504 | 1720 |
| 1/8 Max. Output Power @ 4Ω(1) | 230V | 3,1 | 490 | 2 x 50 | 390 | 1330 |
| 1/8 Max. Output Power @ 4Ω(2) | 230V | 2,7 | 425 | 2 x 50 | 325 | 1110 |
| 1/8 Max. Output Power @ 4Ω(2),(5) | 254V | 3,0 | 600 | 2 x 63 | 474 | 1615 |
| 1/8 Max. Output Power @ 4Ω(3) | 230V | 2,8 | 430 | 2 x 50 | 330 | 1125 |
| 1/8 Max. Output Power @ 4Ω(3),(5) | 254V | 3,1 | 530 | 2 x 63 | 404 | 1380 |
| Normal Mode (-10dB) @ 4Ω(1) | 230V | 2,8 | 440 | 2 x 40 | 360 | 1230 |
| Rated Output Power (0dB) @ 4Ω(1) | 230V | 6,4 | 1130 | 2 x 300 | 530 | 1810 |
| Alert (Alarm) Mode (-3dB) @ 4Ω(1) | 230V | 4,9 | 820 | 2 x150 | 520 | 1775 |
| Max. Output Power @ 2Ω(1) | 230V | 11,2 | 2150 | 2 x 600 | 950 | 3240 |
| 1/8 Max. Output Power @ 2Ω(1) | 230V | 4,8 | 800 | 2 x 75 | 650 | 2220 |
| 1/8 Max. Output Power @ 2Ω(2) | 230V | 4,2 | 680 | 2 x 75 | 530 | 1810 |
| 1/8 Max. Output Power @ 2Ω(3) | 230V | 4,2 | 685 | 2 x 75 | 535 | 1825 |
| CL1200 | Umains [V] | Imains [A] | Pmains [W] | Pout [W] | Pd (6) [W] | BTU/hr(4) |
| idle | 230V | 0,45 | 54 | - | 54 | 185 |
| Max. Output Power @ 8Ω(1) | 230V | 6,3 | 1070 | 2 x 350 | 370 | 1260 |
| Max. Output Power @ 4Ω(1) | 230V | 10,4 | 1920 | 2 x 600 | 720 | 2455 |
| 1/3 Max. Output Power @ 4Ω(1) | 230V | 6,2 | 1065 | 2 x 200 | 665 | 2270 |
| 1/8 Max. Output Power @ 4Ω(1) | 230V | 2,6 | 400 | 2 x 75 | 250 | 855 |
| 1/8 Max. Output Power @ 4Ω(2) | 230V | 2,9 | 455 | 2 x 75 | 305 | 1040 |
| 1/8 Max. Output Power @ 4Ω(2),(5) | 254V | 3,1 | 500 | 2 x 93 | 314 | 1070 |
| 1/8 Max. Output Power @ 4Ω(3) | 230V | 2,9 | 450 | 2 x 75 | 300 | 1025 |
| 1/8 Max. Output Power @ 4Ω(3),(5) | 254V | 3,2 | 550 | 2 x 93 | 364 | 1240 |
| Normal Mode (-10dB) @ 4Ω(1) | 230V | 2,4 | 365 | 2 x 60 | 245 | 835 |
| Rated Output Power (0dB) @ 4Ω(1) | 230V | 9,6 | 1750 | 2 x 500 | 750 | 2560 |
| Alert (Alarm) Mode (-3dB) @ 4Ω(1) | 230V | 7,0 | 1220 | 2 x 250 | 720 | 2455 |
| Max. Output Power @ 2Ω(1) | 230V | 16,1 | 3180 | 2 x 900 | 1380 | 4710 |
| 1/8 Max. Output Power @ 2Ω(1) | 230V | 3,8 | 645 | 2 x 113 | 419 | 1430 |
| 1/8 Max. Output Power @ 2Ω(2) | 230V | 4,1 | 680 | 2 x 113 | 454 | 1550 |
| 1/8 Max. Output Power @ 2Ω(3) | 230V | 4,4 | 720 | 2 x 113 | 494 | 1685 |
(1) Modulation sinusoidale (1 kHz)
(2) Bruit VDE
(3) Pink Noise EN60065 / 7. Edition
(4) 1BTU = 1055,06 ~J = 1055,06 ~W / s
(5) 10% au-dessus de la tension secteur
(6) Pd = Puissance dissipée
Les facteurs suivants permettent un calcul proportionnel direct du courant secteur (Imain) pour différentes alimentations secteur : 100V = 2,3 ; 120V = 1,9 ; 220V = 1.05 ; 240V = 0,96
| CL1600 | Umains [V] | Imains [A] | Pmains [W] | Pout [W] | Pd (6) [W] | BTU/hr(4) |
| idle | 230V | 0,5 | 65 | - | 65 | 220 |
| Max. Output Power @ 8Ω(1) | 230V | 8,0 | 1440 | 2 x 500 | 440 | 1500 |
| Max. Output Power @ 4Ω(1) | 230V | 13,2 | 2520 | 2 x 800 | 920 | 3140 |
| 1/3 Max. Output Power @ 4Ω(1) | 230V | 7,5 | 1360 | 2 x 266 | 828 | 2825 |
| 1/8 Max. Output Power @ 4Ω(1) | 230V | 3,0 | 520 | 2 x 100 | 320 | 1090 |
| 1/8 Max. Output Power @ 4Ω(2) | 230V | 3,3 | 570 | 2 x 100 | 370 | 1260 |
| 1/8 Max. Output Power @ 4Ω(2),(5) | 254V | 3,6 | 660 | 2 x 120 | 420 | 1435 |
| 1/8 Max. Output Power @ 4Ω(3) | 230V | 3,8 | 580 | 2 x 100 | 380 | 1295 |
| 1/8 Max. Output Power @ 4Ω(3),(5) | 254V | 4,1 | 695 | 2 x 120 | 455 | 1550 |
| Normal Mode (-10dB) @ 4Ω(1) | 230V | 2,8 | 470 | 2 x 80 | 310 | 1060 |
| Rated Output Power (0dB) @ 4Ω(1) | 230V | 12,5 | 2360 | 2 x 700 | 960 | 3275 |
| Alert (Alarm) Mode (-3dB) @ 4Ω(1) | 230V | 8,8 | 1610 | 2 x 350 | 910 | 3105 |
| Max. Output Power @ 2Ω(1) | 230V | 20,0 | 4000 | 2 x 1100 | 1800 | 6140 |
| 1/8 Max. Output Power @ 2Ω(1) | 230V | 4,5 | 815 | 2 x 138 | 540 | 1840 |
| 1/8 Max. Output Power @ 2Ω(2) | 230V | 5,0 | 825 | 2 x 138 | 550 | 1875 |
| 1/8 Max. Output Power @ 2Ω(3) | 230V | 5,4 | 905 | 2 x 138 | 630 | 2150 |
| CL2000 | Umains [V] | Imains [A] | Pmains [W] | Pout [W] | Pd (6) [W] | BTU/hr(4) |
| idle | 230V | 0,6 | 72 | - | 72 | 246 |
| Max. Output Power @ 8Ω(1) | 230V | 10,0 | 1712 | 2 x 600 | 512 | 1747 |
| Max. Output Power @ 4Ω(1) | 230V | 16,3 | 2991 | 2 x 1000 | 991 | 3381 |
| 1/3 Max. Output Power @ 4Ω(1) | 230V | 9,7 | 1646 | 2 x 333 | 979 | 3342 |
| 1/8 Max. Output Power @ 4Ω(1) | 230V | 4,0 | 617 | 2 x 125 | 367 | 1252 |
| 1/8 Max. Output Power @ 4Ω(2) | 230V | 4,4 | 696 | 2 x 125 | 446 | 1522 |
| 1/8 Max. Output Power @ 4Ω(2),(5) | 254V | 4,8 | 815 | 2 x 151 | 513 | 1749 |
| 1/8 Max. Output Power @ 4Ω(3) | 230V | 4,5 | 725 | 2 x 125 | 444 | 1515 |
| 1/8 Max. Output Power @ 4Ω(3),(5) | 254V | 4,8 | 838 | 2 x 151 | 536 | 1827 |
| Normal Mode (-10dB) @ 4Ω(1) | 230V | 3,6 | 558 | 2 x 100 | 358 | 1222 |
| Rated Output Power (0dB) @ 4Ω(1) | 230V | 15,1 | 2750 | 2 x 850 | 1050 | 3583 |
| Alert (Alarm) Mode (-3dB) @ 4Ω(1) | 230V | 10,9 | 1905 | 2 x 425 | 1055 | 3600 |
| Max. Output Power @ 2Ω(1) | 230V | 25,4 | 5255 | 2 x 1500 | 2255 | 7694 |
| 1/8 Max. Output Power @ 2Ω(1) | 230V | 6,0 | 1008 | 2 x 188 | 633 | 2160 |
| 1/8 Max. Output Power @ 2Ω(2) | 230V | 6,5 | 1119 | 2 x 188 | 744 | 2539 |
| 1/8 Max. Output Power @ 2Ω(3) | 230V | 6,5 | 1086 | 2 x 188 | 711 | 2426 |
(1) Modulation sinusoidale (1 kHz)
(2) Bruit VDE (3) Pink Noise EN60065 / 7. Edition
(4) 1BTU = 1055,06 ~J = 1055,06 ~W / s
(5) 10% au-dessus de la tension secteur
(6) Pd = Puissance dissipée
Les facteurs suivants permettent un calcul proportionnel direct du courant secteur (lmain) pour différentes alimentations secteur : 100 V = 2,3 ; 120 V = 1,9 ; 220V = 1.05; 240 V = 0,96.
