MODE D'EMPLOI LP-8140 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour toute sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilise.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été concu pour la production de yeux de lumières décoratifs et est utilisé dans des spectacles lumineux.
• Projecteur RGB à LED, très léger, à utiliser uniquement avec le LED MANAGER (appareil d'alimentation externe, spécialement adapté aux normes DMX).
  81 LED : 26 rouges + 26 vertes + 29 bleues, places derriere une solide vitre de protection de 15 × 15 cm .
• Deux angles de dispersion sont disponibles: 15^ et 40^ .
• L'appareil peut être encastré dans n'importe quel paroi et/ou plafond.
• Une équerre destinée à suspendre l'appareil est fournie pour le fixer aisément sur une barre de support ou sur n'importe que la surface.
• Connexion électrique très simple, à 4 fils.
  Très basse consommation de courant, seulement 10 watts!
• Pas de production de chaleur!
• L'appareil peut être utilisé dans des discothèques, des cafés, des salons, des bâtiments, des parkings, des habitations diverses, etc ...

AVANT UTILISATION

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage liée à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Appareil LP-8115 (angle de dispersion = 15^ ) ou LP-8140 (angle de dispersion = 40^ );
Mode d'emploi;
- Equerre de suspension munie de ses deux boutons
- 2 Spring clips.

INSTRUCTIONS DE SECURITE:

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou à l'humidité.
  Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causeer des dommages.
• Cet apparéil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être place sur cet article. Cela risquerait de provoquer une décharge électrique ou un

dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.

• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas utiliser l'appareil dans un environnement poussiêux et le nettoyer régulierement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
  Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• Ne pas connecter l'unité à un variateur de luminière.
  Utilisez l'emballage d'origine si l'appareil doit'être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une qualconque modification à l'unité non spécifique autorisé par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

INSTALLATION

QUELQUES REMARQUES IMPORTANTES :

Ces apparèils (LP-8115 et LP-8140) ne peuvent être utilisés

qu'veac le JB SYSTEMS® LED MANAGER exclusivement !!

!! NE PAS SE CONNECTER DIRECTEMENT AU SECTEUR 220/230 VOLTS.

NI VIA UN QUELCONQUE AUTRE ADAPTATEUR DE CC DE 24 VOLTS.

Quand on connecte le LP-8115/LP-8140 au LED MANAGER, il est impératif de faire correspondre les couleurs des 4 fils.

LED MANAGER
LP-8115/LP-8140

White

White

Green

Greer

Blue

Blue

Red

Red

Il y a deux manières d'inlocker les appareils LP-8115 et LP-8140 :

1. en utilisant I'équerre de suspension pour les fixer avec un crochet de montage ;
2. en les intégrant dans une paroi de montage (par exemple, un faux plafond).

3. Installation du LP-8115/LP-8140 dans un panneau de montage en utilisant 4 vis

4. Montage utilisant l'équerre de suspension fournie

L'équre de suspension dispose de 2 boutons à visser et d'un orifice de montage pour y fixer un crochet de montage.

Avant d'instructor cet apparéil, veuillez s'il vous plaît prendre note des informations qui suivant:

• Pendant le montage, assurez que vous que des personnes extérieures au service ne se trouvent en dessous de la surface où l'on place l'appareil ;
• L'appareil doit être fermement fixé, un montage perpetual à l'appareil de bouger est dangereux et est donc a proscrire formellement!

2. Installation du LP-8115/LP-8140 dans un panneau de montage utilisant les clips à ressorts REMARQUE IMPORTANTE :

Avant de commencer à installer l'appareil, assurez vous de d'abord démonter l'équerre de suspension !

Avant d'instructor cet apparéil, veuillez s'il vous plait prendre note des informations qui seront :

• Les dimensions de l'orifice à pratiquer doivent être de 125mm× 125mm
  L'épaisseur du panneau de montage (plafond) peut être, au maximum, de 15mm;
• Pendant le montage, assurez vous que des personnes extérieures au service ne se trouvent en dessous de la surface où l'on place l'appareil.

Comment installer cette armature :

• Installez les clips à ressorts aux deux endroits prévus sur le boitier de l'appareil ;
• Assurez vous de d'abord réaliser la connexion électrique avant d'installer l'appareil dans le panneau de montage!
• Appuyez sur les deux clips à ressorts vers le haut (se reporter à la figure A);
• Glissez le boitier dans l'orifice de 125mm× 125mm du panneau de montage (ou du plafond);
• Relâchez les deux clips à ressorts (se reporter à la figure B);
• L'armature sera alors fixée dans le panneau de montage (ou du plafond).

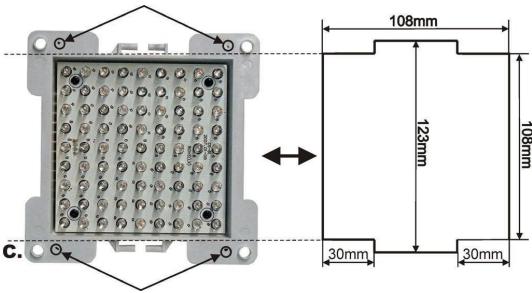

1. Installation du LP-8115/LP-8140 dans un panneau de montage en utilisant 4 vis

Il sera difficile d'utiliser les clips à ressorts si le panneau de montage à une épaissur supérieure à 15 mm. Dans ce cas, on peut monter le boitier de la manière suivante :

• Créez un orifice comme indiqué sur la figure ci-dessus. (il faudra élargir l'orifice à certains endroits à la lime pour qu'il correspondé exactement au boîter);
• Enlevez la vitre de protection (et les clips à ressorts s'ils sont montés sur l'appareil);
• Forex 4 troughs aux endroits marqués d'un cercle (se reporter à la figure C ci-dessous);
  Fixez l'appareil dans le panneau de montage au moyen de 4 vis adéquates ;
• Remettez la vitre de protection en place sur l'appareil.

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut cause des blessures sévres et/ou endomager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'apparéil installé doit subir des inspections de sécurité régulierement.
  Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable.
  L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
  Lappereil doet beien fex, un montage a balancement est dangereux et ne devrait pas etre pris en considerration!

L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

MAINTENANCE

Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de la maintenance

Pendant l'inspection, les points suivants doivent etre vérifiés :

Toutles vis utilisées pour l'installation de l'appareil ou de chacune de ses pieces doivent ettre bien fixées et non corredées.
Les nichs, fixations et structures de support (plafond, poutres, suspensions) doivent etre totalement intactes, sans aucune deformation.
Les cables doivent etre en parfait etdoivent etre remplacés immediatement en cas de détction d'un probleme, même bénin.

Attention: Nous vous recommendons fortement de faire executer le nettoyage interne par du personnel qualifie!

SPECIFICATIONS

Entrée (alimentation):

3 x 24V, CA en provenance du LED MANAGER

Consommation:

10Watt

Ampoules:

LED:26 rouges,26 vertes et 29 bleues

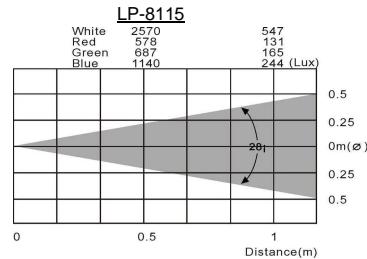

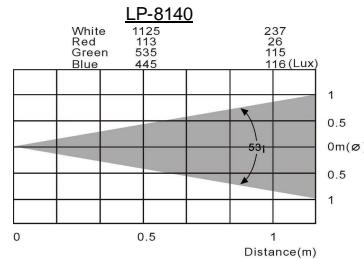

Anglede dispersion :

15^ (LP-8115) ou 40^ (LP-8140)

Dimensions:

146× 146× 55mm

Poids:

0.3kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
