LED SPOT - Éclairage LED JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED
Caractéristiques techniques principales	Technologie LED, faisceau lumineux puissant, couleurs RGB
Alimentation électrique	230V AC
Dimensions approximatives	300 x 200 x 150 mm
Poids	2,5 kg
Compatibilités	Compatible avec les contrôleurs DMX
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230V
Puissance	50W
Fonctions principales	Effets de lumière, changement de couleur, modes automatiques et sonores
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Ne pas exposer à l'eau, respecter les normes électriques en vigueur
Informations générales utiles	Idéal pour les événements, soirées, et spectacles, léger et facile à transporter

FOIRE AUX QUESTIONS - LED SPOT JBSYSTEMS LIGHT

Comment puis-je installer le JBSYSTEMS LIGHT LED SPOT ?

Pour installer le JBSYSTEMS LIGHT LED SPOT, suivez les étapes suivantes : 1. Fixez le support au plafond ou au mur. 2. Connectez le câble d'alimentation au spot. 3. Assurez-vous que le spot est correctement orienté. 4. Allumez l'appareil à l'aide de l'interrupteur.

Le spot ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que l'interrupteur est en position 'ON' et que l'ampoule est bien installée. Si le problème persiste, essayez de remplacer l'ampoule.

Comment changer l'ampoule du JBSYSTEMS LIGHT LED SPOT ?

Pour changer l'ampoule, éteignez d'abord l'appareil et déconnectez-le de l'alimentation. Retirez le couvercle ou le cache du spot, puis dévissez l'ampoule défectueuse et remplacez-la par une nouvelle. Remettez le couvercle en place et reconnectez l'appareil.

Le spot clignote, que signifie ce problème ?

Un clignotement peut indiquer une mauvaise connexion ou une ampoule défectueuse. Assurez-vous que toutes les connexions sont bien serrées et remplacez l'ampoule si nécessaire.

Puis-je utiliser le JBSYSTEMS LIGHT LED SPOT à l'extérieur ?

Le JBSYSTEMS LIGHT LED SPOT est conçu pour un usage intérieur. Pour une utilisation en extérieur, assurez-vous de vérifier la classification IP de l'appareil et de choisir un modèle adapté à l'extérieur.

Quel type de télécommande est compatible avec le JBSYSTEMS LIGHT LED SPOT ?

Le JBSYSTEMS LIGHT LED SPOT est généralement compatible avec les télécommandes de la même gamme JBSYSTEMS. Consultez le manuel d'utilisation pour des recommandations spécifiques.

Où puis-je trouver des pièces de rechange pour le JBSYSTEMS LIGHT LED SPOT ?

Les pièces de rechange peuvent être commandées via le site officiel de JBSYSTEMS ou auprès de revendeurs agréés. Assurez-vous de vérifier la compatibilité des pièces.

Comment nettoyer le JBSYSTEMS LIGHT LED SPOT ?

Pour nettoyer votre spot, débranchez-le d'abord. Utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la finition.

MODE D'EMPLOI LED SPOT JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir acheté ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Projecteur LED RVB (RGB) style contenant 91 LEDs de haute puissance:
• LED SPOT : angle de rayonnement = 15°
• LED WASH: angle de rayonnement = 40^
• Beaucoup d'applications possibles : Discothèques, DJs, expositions, maisons...
• Changement de couleur RGB très fluide grâce à la haute fréquence de l'électronique du variateur
• Différents modes de fonctionnement:
• Fonctionne entiement seul: automatique ou changement des couleurs synchronisé avec le rythme (commande à distance CA-8 en option possible)
• Mode maître/esclave: jusqu'à 16 appareils peuvent être utilisés ensemble pour un superbe spectacle lumière préprogrammé et synchronisé avec la musique. (commande à distance CA-8 en option possible)
• Contrôle par DMX (4 canaux: R, G, B + Variateur/stroboscope) par n'importe quel contrôleur DMX standard.
• Contrôle par la commande à distance LEDCON 01.
• Adressage DMX innovateur et extrêmement rapide:
• Adressage DMX très facile des projecteurs individuels par n'importe quel contrôleur DMX standard!
• Adressage DMX extrêmement rapide de plusieurs projecteurs (calcul automatique des adresses DMX)
• Peut être fixé sur n'importe qu'elle surface, peut aussi être fixé sur la structure ALU en utilisant un crochet standard.
• Technologie longue durée de vie des LEDs: >50.000 heures!

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - Projecteur LED (spot ou wash) Support de suspension

• 2 poignées pour serrer le support de suspension
• Socle avec écrou

Instructions de sécurité:

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouze replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution. Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : usage à l'intérieur seulement

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégérer l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Ne pas utiliser dans un environnement poussièreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambience maximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrabouillé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-cuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

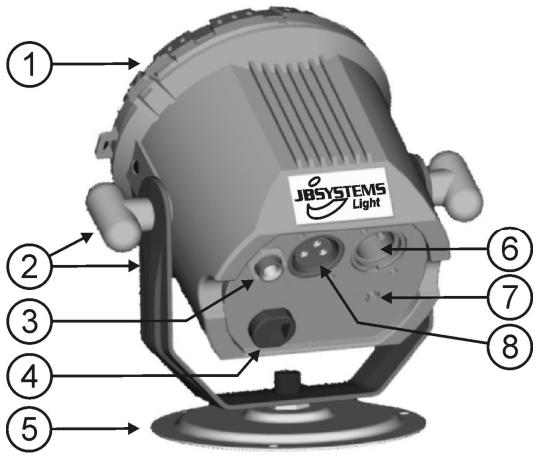

Description:

1. Protection en plastique pour protéger les LEDs
2. Support de suspension avec des poignées sur les deux côtés pour serrer l'appareil et un trou de fixation pour monter un crochet.
3. Prise 1/4" utilisée pour connecter le contrôleur CA-8 optionnel
4. Cable d'alimentation secteur
5. Socle avec écrou
6. Connecteur d'entrée DMX
7. Bouton "Adressage DMX Auto"
8. Connecteur de sortie DMX

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

Installation électrique pour 1 appareil en fonctionnement seul:

• Installez simplement le câble secteur. L'appareil commencera fonctionner immédiatement en mode de fonctionnement seul.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de contrôle. Référez-vous à la section "C" pour apprendre à le faire.

Installation électrique pour deux ou plusieurs appareils maître/esclave:

• Branchez 2 ou 16 appareils au maximum ensemble en utilisant des câbles balancés de bonne qualité pour le microphone (comme par exemple des câbles JB Systems 7-0063). L'appareil qui n'a pas de câble branché sur son entrée-DMX agira comme "maître", les autres seront les appareils esclaves. Assurez-vous que les appareils sont tous branchés sur le secteur.
• Et c'est terminé!

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave. Vous pouvez aussi connecter une commande à distance «LEDCON 01», tous les projecteurs réagiront de façon identique (tous ont la même couleur).

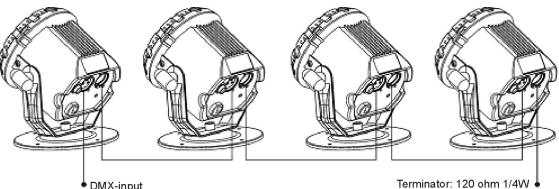

Installation électrique deux appareils ou plus en mode DMX:

• Le protocole DMX est un signal à haute vitesse très utilisé pour contrôler des équipements de lumières intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité (comme par exemple des câbles JB Systems ref. 7-0063).

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 40 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas!

90~120 ohm resistor

Assurez-vous que les appareils sont tous branchés sur le secteur. - Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôle ; il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les adresses DMX:

Il existe deux façons de régler les adresses DMX des appareils.

A. Régler les adresses DMX par projecteur:

Assurez-vous que les câbles DMX de tous les appareils sont branchés. - Connectez le premier appareil sur le contrôleur DMX. - Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés. - Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000). - Mettez le canal DMX, que vous pouvez assigner comme adresse de départ sur le projecteur, sur maximum (valeur 255) - Poussez brievement le bouton "Adressage DMX auto" (7) du projecteur. - Si vous pouvez mettre un autre projecteur sur la même adresse de départ, vous nevez egalement pousser le bouton "Adressage DMX auto" (7) de cet autre projecteur. - Fini!

Un exemple pour rendre les choses claires:

Si vous souhaitez mettre l'adresse de départ d'un projecteur sur 106: - Connectez le projecteur sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble. - Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000). - Mettez le canal DMX 106 sur maximum (valeur 255). - Poussez brievement le bouton "Adressage DMX auto" (7) du projecteur. - Fini! l'adresse de départ de notre projecteur est 106!

B. Régler automatiquement les adresses DMX de plusieurs projecteurs:

Pour gagner du temps (imaginez le temps qu'il vous faudra pour régler les interrupteurs DIP des 16 appareils...) vous pouvez régler les adresses DMX de tous les appareils dans la chaîne DMX juste en appuyant sur un bouton. Pas besoin de calculer l'adresse de départ de chaque appareil, cela sera fait à votre place!

• Assurez-vous que les câbles DMX de tous les appareils sont branchés.
• Connectez le premier appareil sur le contrôleur DMX.
• Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX, que vous voulez assigner comme adresse de départ sur le premier projecteur de la chaîne, sur maximum (valeur 255).
• Poussez le bouton "Adressage DMX auto" (7) du premier projecteur de la chaîne pendant environ 5 secondes. (tous les projecteurs clignotent 1x)
• Fin! Le premier projecteur de la chaîne reçoit l'adresse de départ que vous avez choisi. Les adresses de départ des autres projecteurs de la chaîne seront calculées et distribuées automatiquement!

Un exemple pour rendre les choses claires:

Nous voulonsmettrelesadressesDMXde16projecteurs. L'adressededepartdupremier projecteurdela chaineest fixe sur202.

• Connectez les projecteurs sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX 202 sur maximum (valeur 255)
• Poussez le bouton "Adressage DMX auto" (7) du premier projecteur pendant environ 5 sec.
• Finil → Le premier projecteur de la chaîne reçoit l'adresse 202. Les adresses de départ des autres projecteurs de la chaîne seront calculées et distribuées automatiquement : le deuxième projecteur reçoit l'adresse 206, le troisième l'adresse 210,..., jusqu'au seizième projecteur qui reçoit l'adresse 262.

Vous venez de programmer 16 projecteurs en 10 secondes !!!

Remarque: vous pouvez mélanger les appareils ensemble avec d'autres effets DMX qui ne possèdent pas l'option adressage DMX automatique. Dans ce cas, il vous restera à régler les adresses DMX de ces effets DMX manuellement!

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixe, un montage à balancement est dangereux et ne devrait pas être considéré!
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.
• 3 différentes méthodes de fixation sont possibles:

Fixé au truss ALU : utilisez un crochet adapté. Fixation au mur ou plafond : 2 vis adaptations pour fixer le socle (5) sur un mur ou un plafond. - Sur une surface horizontale : fixez simplement l'appareil sur le socle fourni (5) et placez-le sur une surface stable et horizontale.

Place sur une surface horizontale

Fixation au mur ou au plafond

Fixé sur une structure ALU

Instructions d'utilisation

A. 1 appareil en fonctionnement seul :

• Branchez simplement l'appareil sur le secteur et mettez de la musique. L'appareil commencera à fonctionner automatiquement au rythme de la musique.

Remarque : vous pouvez brancher une télécommande CA-8 sur l'appareil si vous souhaitez avoir plus de contrôle.

Deux ou plusieurs appareils en configuration maître/esclave:

• Branchez 2 ou maximum 16 appareils ensembles. Référez-vous au chapitre "installation électrique" pour apprendre à brancher les appareils ensemble (n'oubliez pas d'adresser tous les appareils ensemble correctement!)
• Branchez tous les appareils sur le secteur et mettez de la musique. Les appareils commenceront à fonctionner automatiquement au rythme de la musique et à indiquer les programmes internes d’approche d’asservissement.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

C. Brancher le contrôleur CA-8 en option pour plus de contrôle :

Le contrôleur CA-8 peut uniquement être utilisé en fonctionnement autonome ou en mode maître/esclave. Branchez le contrôleur sur l'entrée CA-8 du premier appareil (maître). Vous pouvez maintenir contrôleurs tous les appareils branchés:

Remarque importante :

Si vous utilisez ce projecteur à LED avec un contrôleur CA-8 et choisissez le mode MANUEL (mode LED est allumé), le projecteur garde le dernier mode d'utilisation en mémoire, même si vous débranchez le contrôleur et/ou déconnectez le projecteur du courant. Pour effacer le dernier mode d'utilisation en mémoire vous devez choisir l'un des autres modes (la LED « mode » est éteinte ou clignote) avant de débrancher le contrôleur du projecteur.

BOUTON	ACTIONS
STANDBY	Pourmettre en obscurissement toutes les fonctions
FONCTION	Strobe1. Strobesynchronisé en blanc2. Chenillard strobe avec la même couleur3. Chenillard strobe avec différents couleurs	9 Sélection de couleursBlanc→Rouge→Bleu→Violet→Orange→Vert→Jaune→Magenta→Cyan	Chenillard en couleurs1. Mème couleur2. Différentes couleurs3. Chenillard sur une lumière4. Chenillard sur deux lumières5. Chenillard sur quatre lumières	Fade (Fondu) des couleurs1. Vitesse rapide2. Vitesse moyenne3. Vitesse lente
MODE	Son 1(LED OFF)	Manuel(LED ON)	Son 2(LED clignote lentement)	Auto(LED clignote rapidement)

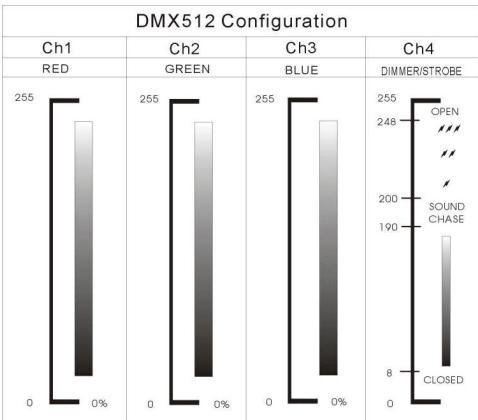

D. contrôle par un contrôleur DMX universel:

• Branchez tous les appareils ensemble. Référez-vous au chapitre "installation électrique pour deux ou plusieurs appareils en mode DMX" pour apprendre à le faire (n'oubliez pas d'adresser tous les appareils correctement!)
• Branchez tous les appareils sur le secteur et allumez le contrôle DMX.

Etant donné que chaque appareil a sa propre adresse DMX, vous pouvez les contrôler individuellement. Souvenez-vous que chaque appareil utilise 4 canaux DMX comme indiqué dans le tableau DMX ci-dessous:

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Éteignez l'appareil et débranchez le câble secteur.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend îner une accumulation de saleté plus importantes sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

AC 100V~240V50/60Hz

Fusible:

250V 2A coup lent (20mm verre)

Contrôle du son:

Microphone interne

Connexions DMX:

XLR 3pin

91 LEDs haute puissance (R31 + G30 + B30)

Angle de rayonnement:

pour LED SPOT

pour LED WASH

Taille:

Voir schéma ci-dessous

Poids:

1kg

Chacune de ces informations peut être modifiée sans avertissement préalable

Vous pouvez télécharger la dernière version de mode d'emploi sur notre site web: www.beglec.com
