LED ROPE - Éclairage LED JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Guirlande LED flexible
Caractéristiques techniques principales	LED RGB, luminosité réglable, plusieurs modes d'éclairage
Alimentation électrique	Alimentation secteur 220-240V
Dimensions approximatives	Longueur de la guirlande : 5 mètres
Poids	Environ 500 grammes
Compatibilités	Compatible avec les contrôleurs DMX et les systèmes d'éclairage professionnels
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240V AC
Puissance	20W maximum
Fonctions principales	Éclairage décoratif, ambiance lumineuse, effets de lumière
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces non disponibles pour le grand public
Sécurité	Ne pas exposer à l'eau, respecter les normes de sécurité électrique
Informations générales	Idéal pour les événements, fêtes, décoration intérieure et extérieure

FOIRE AUX QUESTIONS - LED ROPE JBSYSTEMS LIGHT

Comment installer la JBSYSTEMS LIGHT LED ROPE ?

Pour installer la JBSYSTEMS LIGHT LED ROPE, déroulez le câble et fixez-le à l'aide des clips fournis. Assurez-vous que la surface est propre et sèche avant de coller le produit.

Quelle est la longueur de la JBSYSTEMS LIGHT LED ROPE ?

La JBSYSTEMS LIGHT LED ROPE est disponible en plusieurs longueurs, typiquement de 5 mètres à 10 mètres. Vérifiez l'emballage pour la longueur exacte de votre modèle.

Est-ce que la JBSYSTEMS LIGHT LED ROPE est étanche ?

Oui, la JBSYSTEMS LIGHT LED ROPE est conçue pour être résistante aux éclaboussures et peut être utilisée à l'extérieur, mais il est conseillé de ne pas l'immerger complètement dans l'eau.

Comment changer la couleur de la JBSYSTEMS LIGHT LED ROPE ?

Si votre modèle est équipé d'une fonction RGB, utilisez la télécommande fournie pour changer les couleurs. Sinon, vous devrez acheter une version RGB pour bénéficier de cette fonctionnalité.

Quel est le voltage de la JBSYSTEMS LIGHT LED ROPE ?

La JBSYSTEMS LIGHT LED ROPE fonctionne généralement à 24 volts. Assurez-vous d'utiliser l'alimentation appropriée fournie avec le produit.

Peut-on couper la JBSYSTEMS LIGHT LED ROPE ?

Oui, vous pouvez couper la JBSYSTEMS LIGHT LED ROPE à des endroits spécifiques marqués pour ajuster la longueur, mais assurez-vous de suivre les instructions pour éviter d'endommager le produit.

Comment nettoyer la JBSYSTEMS LIGHT LED ROPE ?

Pour nettoyer la JBSYSTEMS LIGHT LED ROPE, utilisez un chiffon doux légèrement humide. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Quels accessoires sont inclus avec la JBSYSTEMS LIGHT LED ROPE ?

L'emballage comprend généralement les clips de fixation, la télécommande (pour les modèles RGB), et l'adaptateur secteur. Vérifiez le contenu sur l'emballage pour plus de détails.

MODE D'EMPLOI LED ROPE JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTER D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Cet appareil a ete conu pour la production de yeux de lumières decoratifs et est utilise dans des spectacles lumineux. - Guirlande lumineuse flexible multicolore RVB (rond, D = 14 mm) avec à l'intérieur des LED super brillantes. - Parfait pour des façades multicolores (utilisation à l'intérieur comme à l'extérieur), la decoration de bars, discothèques, magasins, etc... - Peut être plié pour épouser la forme des murs et/ou des coins. - Connecteurs à 4 broches solides avec verrouillage. - A utiliser avec le LED MANAGER (alimentation LED par DMX) - En longueur de 30 metres qui peuvent être coupés tous les 50cm. - Consommation: 2 Watt/metre - Câbles d'alimentation, connecteurs de liaison, capuchons pour fermer les extrémités et clips de montage disponibles séparément.

Remarque importante: cette guilde lumineuse fonctionne exclusively en association avec un appareil séparé, le LED MANAGER (alimentation LED par DMX), auquel elle doit être raccordée. Il est donc impossible de la faire fonctionner seule.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

• Led Rope Light de 30 m Mode d'emploi

Quelques remarques importantes

Cette guirlande lumineuse à LED ne peut être utilisée qu'avec le JB SYSTEMS® LEDMANAGER exclusivement !

N'utilisez pas des longueurs de plus de 30 mètres, les conducteurs internes seraient en surcharge, ce qui endommagerait la guirlande lumineuse. (Pour plus d'informations, se reporter ci-dessous)

Lorsque toutes les LED sont allumées, cette guirlande lumineuse à LED consomme environ 2 watts par mètre. Cela signifie que l'on peut connecter jusqu'à 150 mètres à un LED MANAGER (c'est-à-dire 75 mètres à chaque sortie : 2 x 75m = 150m). - Cette guirlande lumineuse peut être sectionnée tous les 50 cm (repères visibles aux endroits où on peut la couper). - Ce produit peut être utilisé à l'intérieur comme à l'extérieur, la température interne maximale est de 45°C.

Explications concernant certains accessories

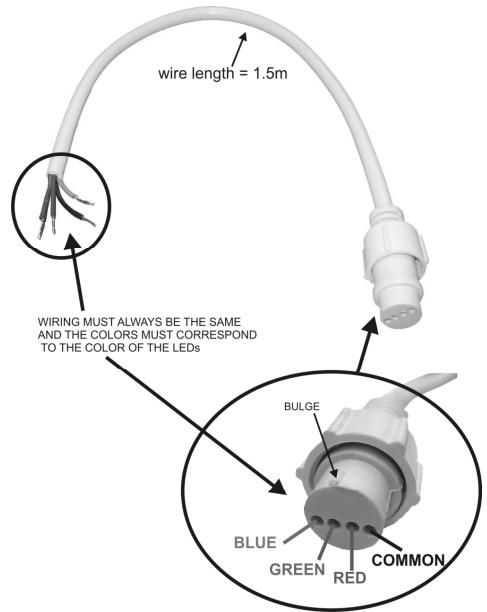

• Cordon secteur : ce cordon d'alimentation secteur est utilisé pour connecter la guirlande lumineuse au LED MANAGER. Pour ce faire, il faut simplement connecter les différents conducteurs du câble d'alimentation avec les conducteurs de couleurs des câbles livrés avec le LED MANAGER.

• CONNECTEURINTERMEDIAIRE:

est utilisé pour relier 2 morceaux de guirlande lumineuse à LED RGB ensemble.

• CAPUCHON: est utilisé pour fermer l'extrémité d'une guirlande lumineuse.

• Supports de montage (2M) : sont utilisés pour guider la guirlande lumineuse lorsqu'elle est installée sur une surface plane. On obtient grâce à ces supports une guirlande lumineuse à LED parfaitement rectiligne.

Installation de la guirlande lumineuse

On peut installer facilement la guirlande lumineuse sur n'importe quelle surface. NE PAS utiliser de longueurs supérieures à 30 metres, cela pourrait endommager les conducteurs internes. Lorsque l'on doit installer des longueurs supérieures à 30 metres, il suffit de répartir l'installation en plusieurs entités séparées pour arriver à la longueur globale désirée. Avec un outil bien aiguisé (un canif très coupant ou un cutter), on peut facilement trancher la guirlande lumineuse aux endroits où se trouvent les repères de coupure (le symbole des ciseaux est visible tous les 50 m) afin de la diviser en plusieurs morceaux. Se reporter au chapitre 'Comment réaliser un morceau de plus de 30 metres' pour de plus amples informations.

1. COUPER LE CABLE OU SE TROUVENT LES SYMBOLES DES CISEAUX

1. LORSQU'ON SE CONNECTE AU CORDON SECTEUR, IL FAUT TOUJOURS S'ASSURER QUE LE SIGNE '24 V' PRESENT SUR LE CABLE SE TROVE SUR LA DROITE

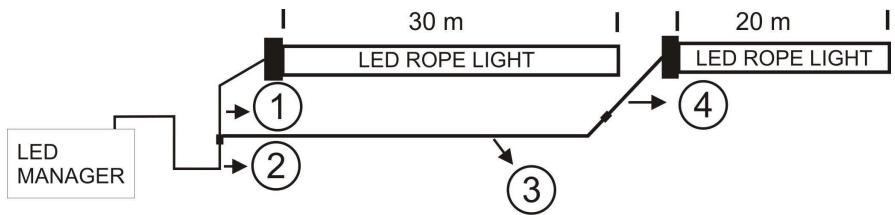

Comment realiser un morceau de plus de 30 METRES?

Voici un exemple en deux segments que l'on combine pour arriver à une longueur de 50 mètres.

1. Guirlande lumineuse à LED sous 24 V.
2. Bloc de raccordement du LED MANAGER.
3. Câble à 4 conducteurs.
4. Câble d'alimentation 24 V.

Installation des supports de montage

Utiliser une petite scie à métaux pour scier les supports de montage à la longueur désirée. Pour les fixer à la surface de pose, on peut utiliser de la colle forte ou de petites vis. Quand tous les supports sont en place, il suffit de pouvoir la guirlande lumineuse dans les supports. C'est terminé!

Raccord de 2 guirlandes lumineuses

Enlever les anneaux de serrage des deux côtés du connecteur intermédiaire et les mettre aux extrémités des 2 guirlandes lumineuses. Presser le connecteur intermédiaire de manière à ce que ses 4 broches pointues s'enfoncent dans les 4 orifices des conducteurs d'une guirlande lumineuse.

Attention : les orifices et les broches sont un peu excentrées, il faut donc s'assurer d'insérer les broches correctement puisser le connecteur intermédiaire le plus loin possible dans les orifices de la guirlande lumineuse. Remettre l'anneau de serrage en place et bien le serrer. Faire exactement la même chose avec l'extrémité de l'autre guirlande lumineuse. Voilà, tout est prêt !

Installation du CORDON d'alimentation secteur

Le cordon d'alimentation secteur est livré avec un connecteur de guirlande lumineuse qu'il faut tout arrêtement raccorder à la guirlande lumineuse à LED. Se référer aux figures 1 et 2 ci-dessous.

Attention : les orifices et les broches sont un peu excentrées, il faut donc s'assurer d'insérer les broches correctement puis pousser le connecteur du cordon d'alimentation secteur le plus loin possible dans les orifices de la guirlande lumineuse. Remettre l'anneau de serrage en place et bien le serrer. Voilà, tout est prêt !

Il faut ensuite dénuder l'autre extrémité du câble et ses fils conducteurs pour le connecter à l'un des deux petits blocs de raccordement qui sont livrés avec le LED MANAGER. Se référer à la figure 3 pour identifier les correspondances de couleurs entre les fils conducteurs!

1 Blue/Blauw/Bleu/Azul/Azul

A Brown/Bruin/Brun/ Braun/Marrón/Marron

2 Red/Rood/Rouge/Rot/Rojo/Vermelho

Blue/Blauw/Bleu/Blue/Azul

3 Green/Groen/Vert/Grün/Verde

Cryl-Green/Green/AuJaune/Vter-Geibr/Green/Amalino/Verde/Amela/Verde

4 White/Wit/Blanco/Weiß/Blanco/Branco

Black/Zwart/Noir/Schwarz/Negro/Preto

Installation du capuchon

L'extrémité de la guirlande lumineuse doit être fermée hermétiquement. Afin de la rendre étanche, il faut mettre un peu de silicone à l'intérieur du capuchon avant de le fixer sur la guirlande lumineuse à LED.

Raccord de deux guirlandes lumineuses VIA un cable

Si on désire racorder deux guirlandes lumineuses à LED via un segment de cable, il suffit de relier deux cordons d'alimentation secteur l'un à l'autre. Pour ce faire, se reporter à la figure ci-dessous (bien respecter les codes de couleurs et les repères sur la guirlande!)

Blue	Blauw/Bleu/Blau/Azul
Brown	Bruin/Brun/Braun/Marrón/Marrom
Yellow-green	Geel-groen/Jaune-vert/Gelb-grün/Amarillo-verde/Amarelo-verde
Black	Zwart/Noir/Schwarz/Negro/Preto

Instructions d'utilisation

• Une fois que l'appareil est connecté au LED MANAGER, l'unité principale fonctionne.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de la maintenance. - Mettez l'appareil hors tension et débranchez le cordon d'alimentation. Pendant l'inspection, les points suivants doivent être vérifiés : Tout les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. - Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. - Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.

Tension de service :

Consummation :

Reprises de coupure :

Contrôle du son:

Diamètre de la guirlande lumineuse:

Taille:

Poids:

3 x 24V, commun à l'anode

2 watts par mètre

tous les 50 cm

Aucun, se reporter au LED MANAGER

14mm

192 g/metre

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
