CA-32 COLORMIX - Équipement d'éclairage JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DMX à 4 couleurs
Marque	JBSYSTEMS LIGHT
Modèle	CA-32 COLORMIX
Dimensions	21.0 × 14.0 × 4.6 cm
Poids	930 g
Alimentation	Adaptateur AC/DC 9Vdc / 300mA (centre positif)
Modes de fonctionnement	Hold, Static Chase, Sound Chase, Spectrum Mix
Couleurs préprogrammées (Hold)	9
Programmes de chenillard (Chase)	12 (Static et Sound)
Couleurs par mixage de spectre (Spectrum Mix)	32
Fonction fondu des couleurs	Oui, réglable de 2,5 à 12 secondes
Vitesse de défilement (Chase)	Réglable de 0,1 à 2,5 secondes
Atténuation générale	Curseur Master
Fonctions Blackout et Full On	Oui
Sortie DMX	XLR 3 broches
Entrée foot control	XLR 5 broches (optionnelle)
Microphone intégré	Oui
Interrupteur power	Oui
Entretien	Chiffon doux légèrement humide ; éviter benzène et thinner
Sécurité	Ne pas exposer à la pluie/humidité ; ne pas ouvrir le boîtier
Contenu de la boîte	Contrôleur CA-32, adaptateur secteur, mode d'emploi

FOIRE AUX QUESTIONS - CA-32 COLORMIX JBSYSTEMS LIGHT

Comment utiliser les touches Hold Colors ?

Les touches Hold Colors permettent de sélectionner facilement une des 9 couleurs préprogrammées. Pour les utiliser, activez d'abord la touche Hold Mode (2), puis appuyez sur la touche de la couleur souhaitée.

Comment passer en mode Sound Chase ?

Appuyez sur la touche Chase Mode (3) pour activer le mode chenillard. Ensuite, appuyez sur la touche Sound (8) pour que les motifs défilent au rythme de la musique. Le micro intégré capte le son, aucun branchement externe n'est nécessaire.

Quelle est la fonction du curseur Spectrum Mix ?

En mode Spectrum Mix, le curseur Spectrum Mix (5) permet de sélectionner une des 32 couleurs préprogrammées. Référez-vous au texte situé à droite du curseur pour identifier la couleur choisie.

Comment régler la vitesse du chenillard ?

En mode Chase, utilisez le curseur Speed/Fade (6) pour régler la vitesse de défilement. La plage de réglage va de 0,1 seconde à 2,5 secondes entre chaque motif.

Que fait la touche Blackout ?

La touche Blackout (10) éteint progressivement toutes les lampes du projecteur iColor4 connecté. Pour rallumer, appuyez à nouveau sur la touche ou utilisez la fonction Full On.

Comment raccorder plusieurs projecteurs iColor4 ?

Connectez la sortie DMX du CA-32 à l'entrée DMX du premier iColor4, puis reliez les projecteurs en chaîne. Assurez-vous que le dipswitch 10 de chaque iColor est sur OFF pour le contrôle DMX. Il est conseillé de placer un terminateur DMX (120Ω) sur le dernier appareil.

Puis-je utiliser une pédale de contrôle avec le CA-32 ?

Oui, vous pouvez connecter une pédale de contrôle optionnelle CA-32F à l'entrée Foot Control (XLR 5 broches) à l'arrière de l'appareil. Cette pédale permet d'accéder à la plupart des fonctions du contrôleur via 4 interrupteurs au pied.

Quelle alimentation dois-je utiliser ?

Utilisez l'adaptateur secteur fourni (AC 240V 50Hz → 9Vdc / 300mA, centre positif). Si vous devez le remplacer, assurez-vous qu'il délivre 9Vdc avec au moins 300mA et une polarité centre positif.

Comment nettoyer l'appareil ?

Nettoyez le boîtier avec un chiffon doux légèrement humide. Évitez d'introduire de l'eau à l'intérieur. N'utilisez pas de produits volatils comme le benzène ou le thinner qui pourraient endommager l'appareil.

Que faire en cas de problème ou de dysfonctionnement ?

Ne tentez pas d'ouvrir le boîtier. Contactez votre revendeur ou un service agréé pour toute réparation. Respectez les consignes de sécurité : ne pas exposer à l'humidité, ne pas insérer d'objets métalliques et ne pas renverser de liquides.

MODE D'EMPLOI CA-32 COLORMIX JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

• Contrôleur DMX à 4 couleurs, facile à utiliser, spécialement conçu pour le mélangeur de couleur iColor-4
• 4 modes d'utilisation différents:

Hold: accès instantané aux 9 couleurs préprogrammées. Static Chase: 12 programmes chenillard différents à vitesse sélectionnable. Sound Chase: 12 programmes chenillard différents à commande audio. Spectrum Mix: 32 couleurs différentes par mixage de spectre, incluant la fonction de fondu des couleurs.

Vitesse réglable par curseur - Atténuation réglable par curseur Fondu des couleurs à vitesse réglable - Fonction Black-out (toumtéeint) - Fonction Full on (tout allumé)

Vérifiez le contenu:

Vérifiez si la boîte contient les articles suivants :

• CA-32 Colormix controller
• adaptateur secteur AC/DC Mode d'emploi

Quelques instructions importantes:

• Pour éviter l'incendie ou l'électrocution, n'exposez jamais cet appareil à la pluie ou à l'humidité.
• Afin de ne pas vous faire électrocutter, n'enlevez jamais le couvercle. Si vous êtes confrontés à un problème, contactez votre dealer.
• N'insérez jamais d'objets métalliques et ne renversez jamais de liquides dans l'appareil. L'électrocution ou le mauvais fonctionnement de l'appareil peut en résulter.
• Evitez les endroits poussièux, nettoyez l'appareil régulièrement.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels le benzène ou le thinner qui peuvent endommager l'appareil.

1. TOUCHES HOLD COLORS: quand la touche Hold (2) est activée, vous pouvez utiliser ces touches pour sélectionner facilement une des 9 couleurs préprogrammées.
2. TOUCHE HOLD MODE: est utilisée pour sélectionner le mode "hold colors", voyez (1) pour plus d'informations.
3. TOUCHE CHASE MODE: est utilisée pour sélectionner la fonction chenillard. Le projecteur i-Color4 connecté exécutera différents modèles de défilé a 2 modes différents de chenillard:
4. Static Chase: ceci est le mode chenillard standard où
5. Sound Chase: vous pouvez également utiliser la touche Sound (8) pour faire défilier les modèles au rythme de la musique.
6. TOUCHE SPECTRUM MIX MODE: en mode spectrum mix, le curseur spectrum mix (5) est utilisé pour Sélectionner une des 32 couleurs du mixage de spectre.
7. CURSEUR CHASE/SPECTRUM MIX: la fonction de ce curseur dépend du mode de fonctionnement sélectionné:
8. Hold mode: le curseur n'est pas utilisé.
9. es du chenillard. Référez-vous au texte situé à gauche du curseur pour faire votre choix.
10. Spectrum mix mode: le CURSEUR est utilisé pour SéLECTIONNER un des 32 couleurs de mixage de spectre préprogrammés. RéféREZ-vous au texte situé à droite du CURSEUR pour faire votrechoix.

Remarque importante: il y a également une fonction appelée “color fade” qui est très intéressante pour des applications d'éclairage de fond. Sélectionnez cette fonction pour passer doucement d'une couleur à l'autre. Vous pouvez régler le temps de fondu avec le curseur « fade » (6).

1. CURSEUR SPEED/FADE: la fonction de ce curseur dépend également du mode de fonctionnement sélectionné:
2. Hold mode: le curseur n'est pas utilisé.
3. Chase mode: le curseur est utilisé pour sélectionner la vitesse de défilament du chenillard dans une gamme allant de 0.1secondes à 2.5secondes.
4. Spectrum mix mode: quand vous Sélectionné la fonction "color fade" sur le curseur spectrum mix (5), vous pouvez régler le temps de fondu entre les couleurs dans une gamme allant de 2.5secondes à 12secondes.
5. MASTER SLIDER: est utilisé pour régler le niveau de sortie général de l'iColor4. V
6. TOUCHE SOUND: en mode chase (chenillard), appuyez sur cette touche pour faire avancer les modèles au rythme de la musique. Le CA-32 est équipé d'un micro incorporé, ce qui fait que vous ne devez pas le raccorder à une source musicale externe.
7. TOUCHE FULL ON: à chaque moment, même en blackout(10), vous pouvez utiliser cette touche pour régler toutes les lampes de l'iColor4 à leur niveau de sortie maximal. Ceci produit une puissante lumière blanche.
8. TOUCHE BLACKOUT: Est utilisée pour mettre l'iColor4 en mode black-out. Quand vous appuyez sur cette touche, les lampes s'éteignent lentement.

FUNCTIONS (arrière)

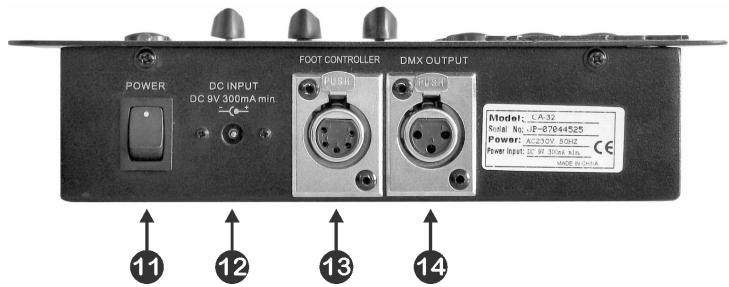

1. INTERRUPTEUR POWER: est utilisé pour allumer/éteindre l'appareil 12. DC INPUT: connectez l'adaptateur AC/DC, fourni avec l'appareil, à cette entry. Si vous devez utiliser un autre adaptateur, assurez-vous qu'il produit 9Vdc et au moins 300mA avec le pole + au centre. 13. ENTREE FOOT CONTROL: est utilisé pour connecter une pédale de contrôle CA-32F optionnelle. Cette pédale de contrôle vous offre la possibilité d'accéder à la plupart des fonctions du CA-32 en utilisant 4 interrupteurs à pied.
2. SORTIE DMX: envoie des signaux DMX aux projecteurs iColor connectés.

Mettez le dipswitch10 de tous les iColor sur OFF pour les commander par DMX! Remarque: la connexion du CA-32F est optionnelle et n'est pas nécessaire pour faire fonctionner le CA-32 comme decrit dans ce mode d'emploi.

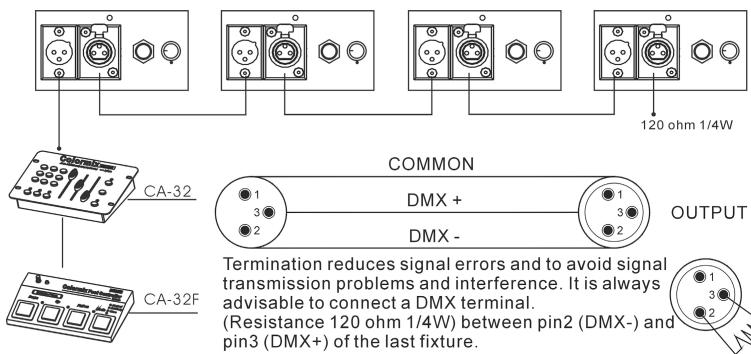

L'utilisation d'un terminateur réduit les erreurs d'interprétabilité du signal et évite les problèmes de transmission ainsi que les interférences. Il est toujours conseillé de connecter un terminal DMX. (Résistance de 120 ohms 1/4W) entre la pointe 2 (DMX-) et la pointe 3 (DMX+) sur le dernier appareil de la chaîne.

Adaptateur AC/DC: AC 240V, 50Hz → 9Vdc / 300mA (ou plus)

Sorties DMX: 3pin XLR

Entrée FOOTCONTROLLER: 5pin XLR

Entrée Audio: Micro interne

Dimensions: 21.0 × 14.0 × 4.6 cm

Poids: 930 gr.
