Type de produit	Socle de montage pour laveuse/sécheuse
Marque	FRIGIDAIRE
Modèle	FNDP15W
Hauteur du socle	38 cm (15 po)
Pieds réglables	Oui, avec contre-écrous de verrouillage
Capacité de charge	Conçu pour supporter une laveuse ou une sécheuse standard
Compatibilité	Laveuses et sécheuses FRIGIDAIRE et autres marques (voir notice pour les modèles spécifiques)
Quincaillerie fournie	Supports avant, supports arrière, espaceurs, vis
Outils nécessaires	Clé polygonale de 9/16 po ou 14 mm, niveau de charpentier
Installation	Nécessite deux personnes ou plus pour soulever l’appareil
Mise à niveau	Avant-arrière et côté à côté, vérifier la stabilité en balançant
Garantie	Garantie complète d’un an sur les pièces mécaniques
Utilisation	Usage familial privé uniquement
Nombre de pages de la notice	20 pages
Langues disponibles	Français, Anglais, Espagnol (téléchargement)

FOIRE AUX QUESTIONS - FNDP15W FRIGIDAIRE

Quelle est la hauteur du socle FNDP15W ?

Le socle mesure 38 cm (15 po) de hauteur.

Ce socle est-il compatible avec ma laveuse ou sécheuse ?

Le socle est conçu pour les laveuses et sécheuses FRIGIDAIRE et certaines autres marques. Consultez le guide d'utilisation pour la liste des modèles compatibles.

Faut-il débrancher l'appareil avant de l'installer sur le socle ?

Oui, pour des raisons de sécurité, débranchez toujours la laveuse ou la sécheuse de l'alimentation électrique (et du gaz ou de l'eau si nécessaire) avant de la soulever.

Combien de personnes sont nécessaires pour installer le socle ?

Il est recommandé de demander l'aide de deux personnes ou plus pour éviter les blessures au dos.

Comment vérifier que le socle est bien de niveau ?

Utilisez un niveau de charpentier pour vérifier l'équerrage avant-arrière et côté à côté, puis balancez le socle d'un coin à l'autre pour confirmer la stabilité.

La garantie couvre-t-elle les pièces défectueuses ?

Oui, le socle bénéficie d'une garantie d'un an sur les pièces mécaniques dès la date d'achat, à condition d'être utilisé conformément aux instructions.

Puis-je utiliser ce socle avec une sécheuse à gaz ?

Oui, le socle supporte les sécheuses à gaz. Reportez-vous aux instructions d'installation pour le raccordement du conduit d'évacuation.

Que faire si les trous de montage de mon appareil ne s'alignent pas avec ceux du socle ?

Assurez-vous d'avoir retiré les contre-écrous sous les pieds métalliques de l'appareil. Ajustez l'appareil latéralement pour aligner les trous.

Le socle est-il livré avec tous les accessoires nécessaires ?

Oui, la quincaillerie d'installation (supports, espaceurs, vis) est incluse à l'intérieur du socle. Les outils ne sont pas fournis.

Puis-je télécharger la notice en français ?

Oui, la notice est disponible en français au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans d'autres langues.

MODE D'EMPLOI FNDP15W FRIGIDAIRE

Instructions d'installation

Socle de 38 cm (15 po)

Vous trouverez le nécessaire de quincaillerie d'installation à l'intérieur du socle :

Clé universelle optionnelle (en vente chez le détaillant)

Clé polygonale de 9/16 po ou de 14 mm

Niveau de charpentier

Niveau de charpentier

• Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut causer des blessures, voire la mort.
• Une installation inappropriée du système de ventilation de la séchuse peut causer des blessures ou des dommages matériels.
• Pour éviter les blessures au dos ou d'autres types de blessures, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la séchuse.

Pour la suite de la version française, reportez-vous à la page 8.

A 2 supports avant. B 2 espacement pour supports avant. C 2 supports arrête.

D 1 support avant gauche. E 1 support avant droit. F 2 supports arrêts.

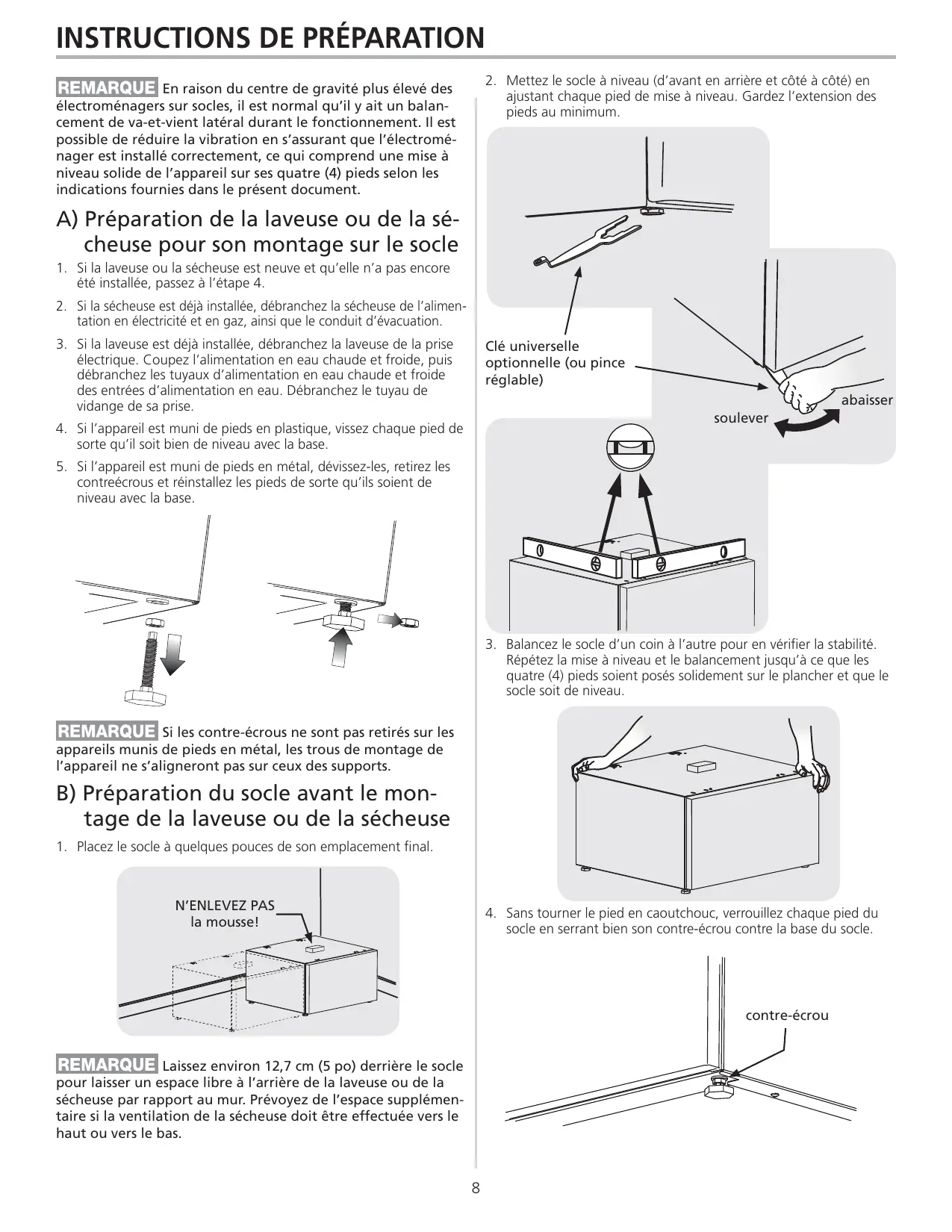

REMARQUE En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient latéral durant le fonctionnement. Il est possible de réduire la vibration en s'assurant que l'électroménager est installé correctement, ce qui comprend une mise à niveau solide de l'appareil sur ses quatre (4) pieds selon les indications fournies dans le présent document.

Préparation de la laveuse ou de la sécheuse pour son montage sur le socle

1. Si la laveuse ou la sécheuse est neuve et qu'elle n'a pas encore été installée, passez à l'étape 4.
2. Si la sécheuse est déjà installée, débranche la sécheuse de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation.
3. Si la laveuse est déjà installée, débranche la laveuse de la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise.
4. Si l'appareil est muni de pieds en plastique, vissez chaque pied de sorte qu'il soit bien de niveau avec la base.
5. Si l'appareil est muni de pieds en métal, dévissez-les, retirez les contre-écrous et réinstallez les pieds de sorte qu'ils soient de niveau avec la base.

REMARQUE Si les contre-écrous ne sont pas retirés sur les appareils munis de pieds en métal, les trous de montage de l'appareil ne s'aligneront pas sur ceux des supports.

Préparation du socle avant le montage de la laveuse ou de la séchuse

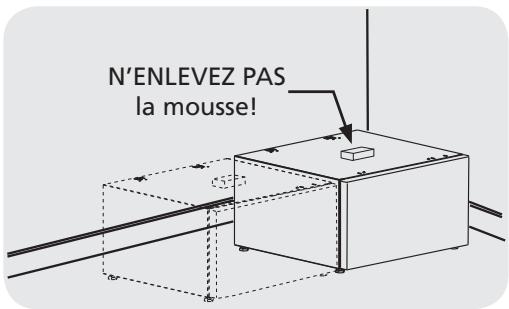

1. Placez le socle à quelques pouces de son emplacement final.

REMARQUE Laissez environ 12,7 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la séchuse par rapport au mur. Prévoyez de l'espace supplémentaire si la ventilation de la séchuse doit être effectuée vers le haut ou vers le bas.

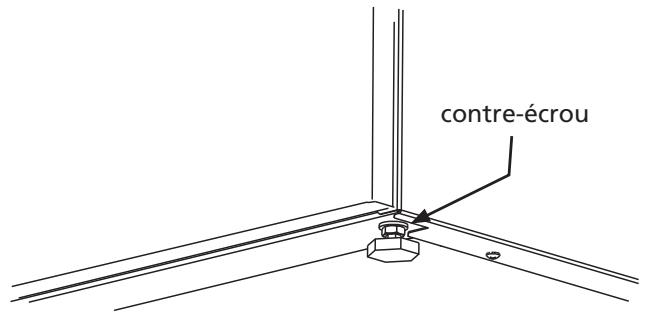

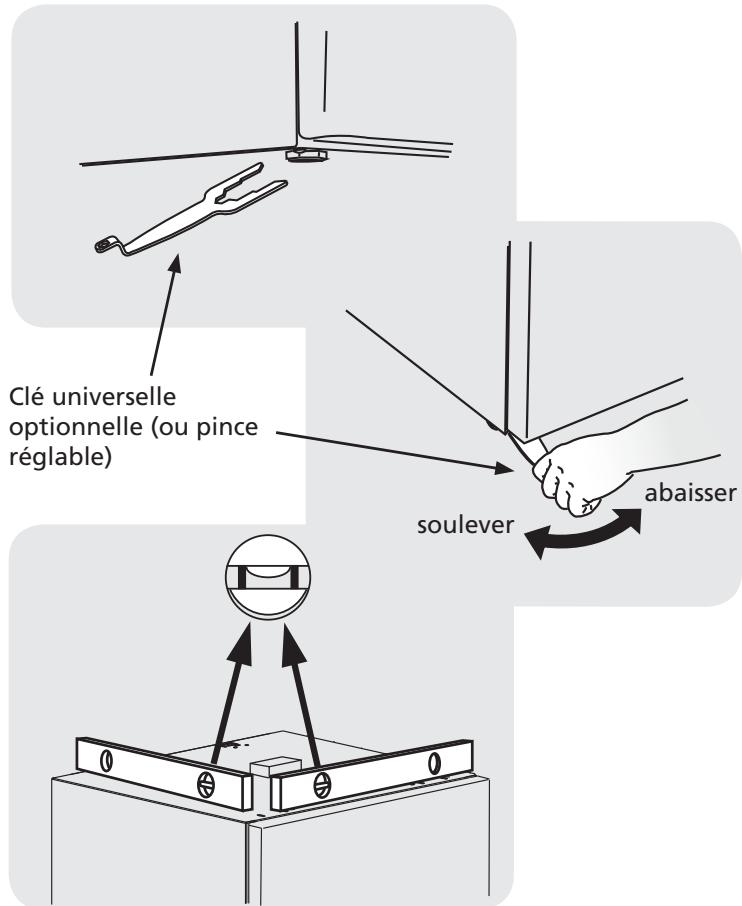

1. Mettez le socle à niveau (d’avant en arrière et côté à côté) en ajustant chaque pied de mise à niveau. Gardez l’extension des pieds au minimum.

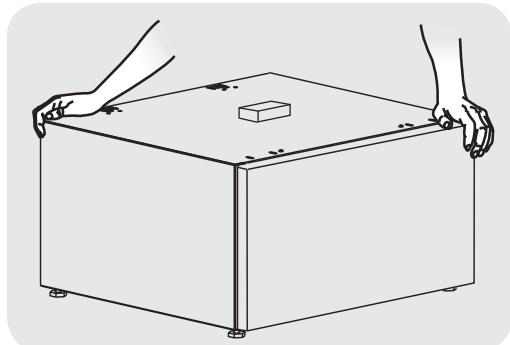

1. Balancesz le socle d'un coin à l'autre pour en vérifier la stabilité. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

1. Sans tourner le pied en caoutchouc, verrouillez chaque pied du socle en serrant bien son contre-écrou contre la base du socle.

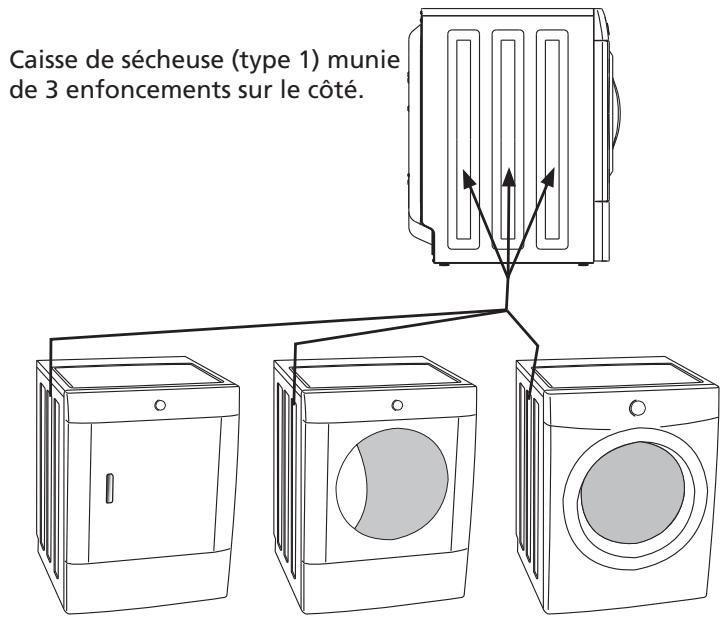

1. Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de laveuse sur le socle:

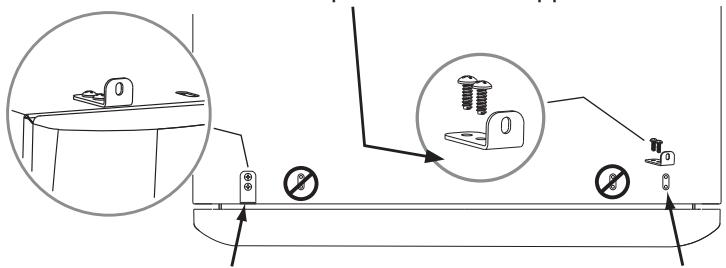

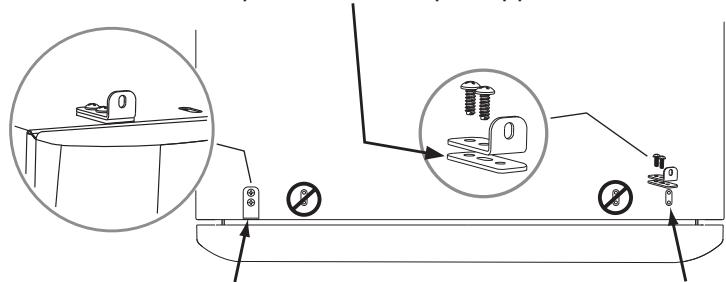

1. Fixez chaque attache avant à l'ensemble du trough le plus à l'extérieur avec deux vis et un espaceur venant du matériel fourni.

Installez un espaceur sous chaque support avant.

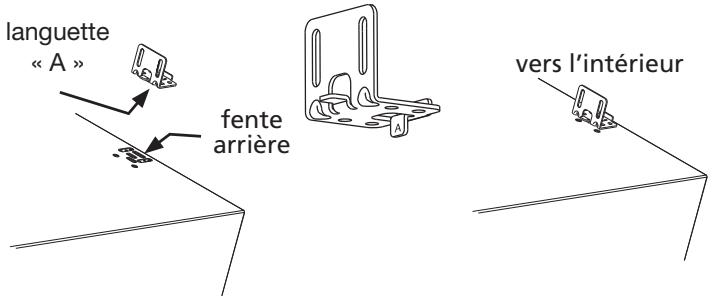

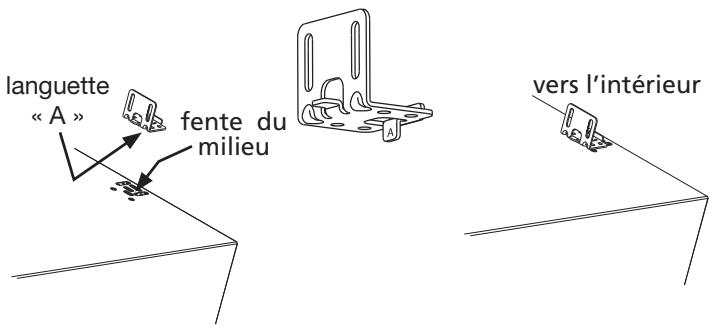

1. Insérez la languette « A » de chaque support arrêté dans les fentes du milieu situées à l'arrête du socle. Positionnez le support vers l'intérieur pour permettre le montage de la laveuse.

1. Installez 2 vis dans chaque support arrêté en alignant les trous du socle.

D1) montage de la laveuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

1. Avec l'aide de deux personnes ou plus, inclinez légèrement la laveuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la laveuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

1. Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trous de montage avec les trous des supports du socle.
2. Insérez 2 vis dans chaque support arrière et dans la base de la laveuse.

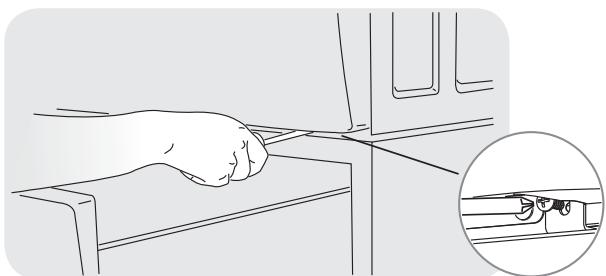

1. Installez une vis dans chacun des supports avant et dans la base de la laveuse.

1. Glissez l'électroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la laveuse pour obtenir des instructions d'installation détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

1. Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de sécheuse sur le socle:

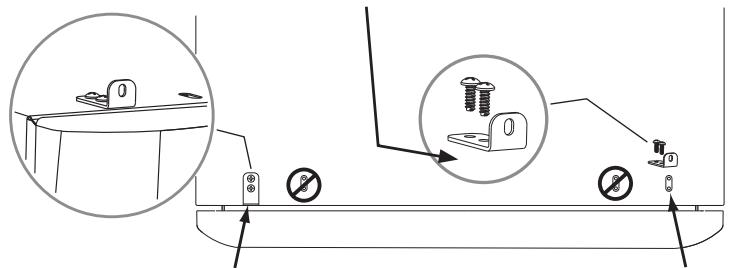

1. Fixez chaque attache avant avec 2 vis à l'ensemble de trous le plus à l'extérieur.

N'installez AUCUN espacement sous les supports avant.

1. Insérez la languette « A » des supports arrêté dans les fentes arrêtées situées au dos du socle en installant également les espacesurs des supports. Pour le montage des sécheuses de type 1, orientez les supports vers l'intérieur.

1. Installez 2 vis dans chaque support arrêté en alignant les trous du socle.

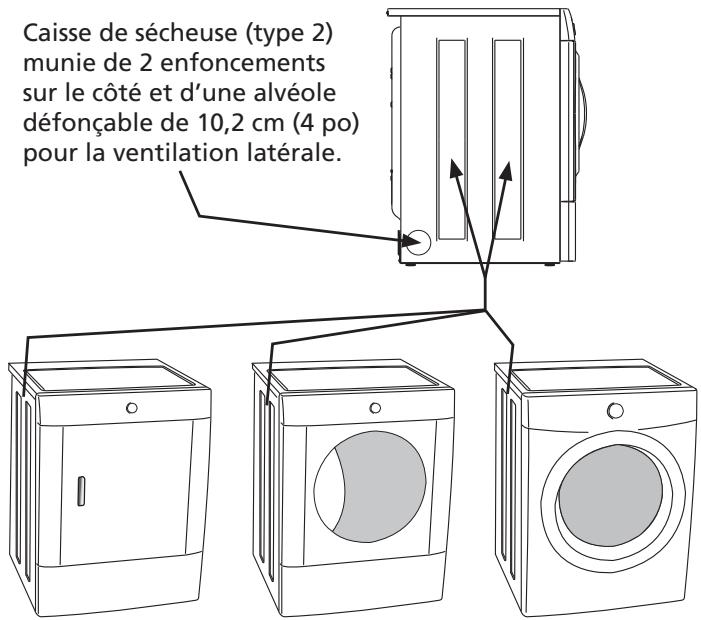

D2) montage de la sécheuse (type 1)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

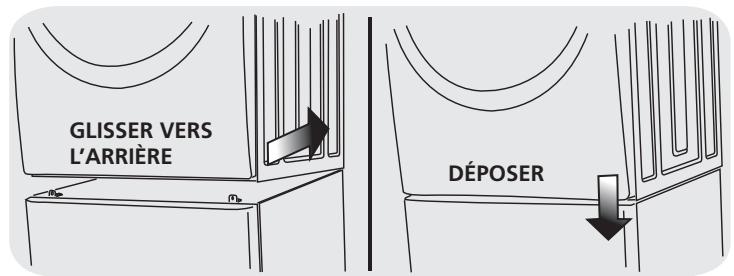

1. Avec l'aide de deux personnes ou plus, inclinez légèrement la sécheuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la sécheuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

1. Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trous de montage avec les trous des supports du socle.

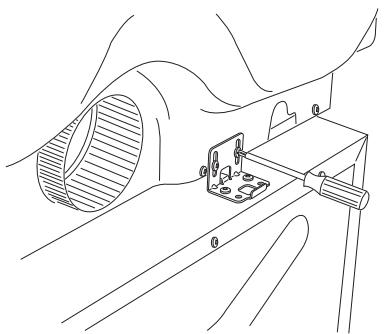

2. Insérez 2 vis dans chaque support arrière et dans la base de la séchuse.

1. Installez une vis dans chacun des supports avant et dans la base de la séchuse.

1. Glissez l'électroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

1. Utilisez les instructions suivantes pour monter l'un ou l'autre de ces modèles de sécheuse sur le socle:

1. Fixez chaque attache avant avec 2 vis à l'ensemble du trough le plus à l'extérieur.

N'installez AUCUN espacement sous les supports avant.

1. Insérez la languette « B » de chaque support arrière dans les fentes avant situées à l'arrière du socle. Pour le montage des sécheuses de type 2, orientez les supports vers l'extérieur.

1. Installez 2 vis dans chaque support arrière en alignant les trous du socle.

D3) montage de la sécheuse (type 2)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

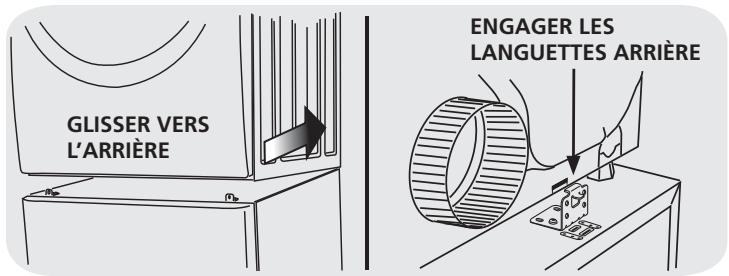

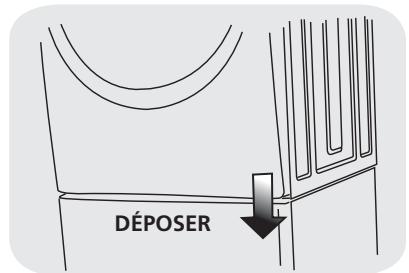

1. Avec l'aide de deux personnes ou plus, inclinez légèrement la sécheuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la sécheuse contre les supports arrière de sorte que les languettes des supports arrière s'engagent dans les fentes situées à l'arrière de la sécheuse. Déposez doucement le devant de l'appareil de sorte que ce dernier se trouve entre les supports avant et arrière.

1. Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trous de montage avec les trous des supports du socle.

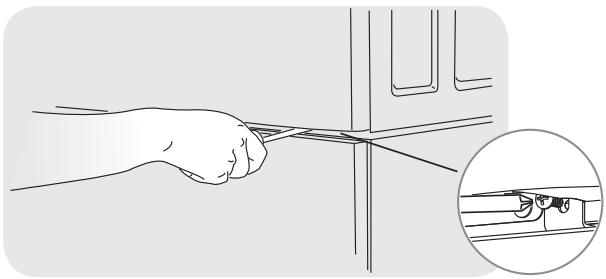

2. Installez une vis dans chacun des supports avant et dans la base de la séchuse.

1. Glissez l'électroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

C4) fixation de la quincaillerie de montage de la laveuse

1. Utilisez les instructions suivantes pour monter ce modèle de laveuse sur le socle:

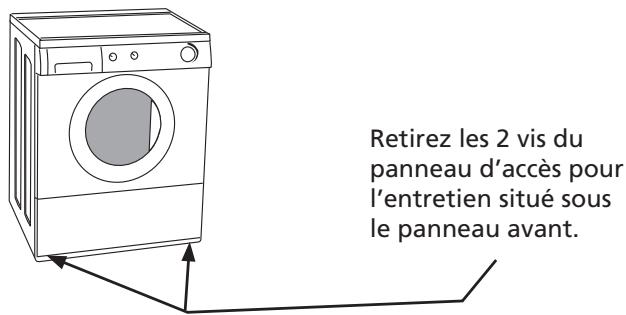

1. Retirez le panneau d'accès d'entretien inférieur.
2. Retirez les 2 vis inférieures se trouvant sur la paroi arrêté de la laveuse. Conservez les vis pour les réinstaller ultérieurement.

Retirez les 2 vis se trouvant sur la paroi arrêté de la laveuse.

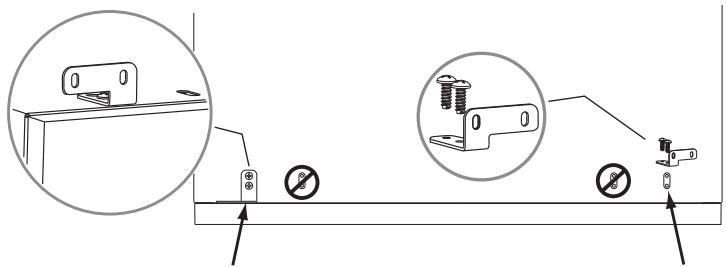

1. Fixez chaque attache avant avec 2 vis à l'ensemble du trough le plus à l'extérieur.

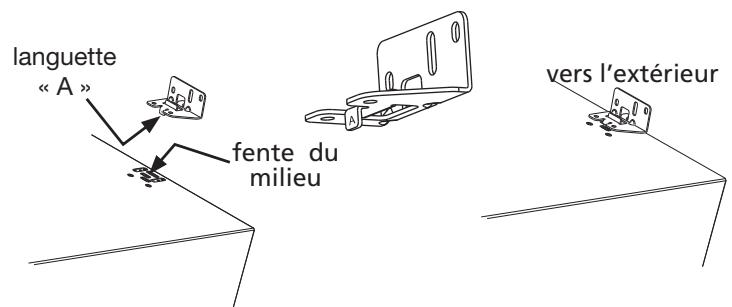

1. Insérez la languette « A » de chaque support arrêté dans les fentes du milieu situées à l'arrière du socle. Positionnez le support vers l'extérieur pour permettre le montage de la laveuse.

1. Installez 2 vis dans chaque support arrêté en alignant les trous du socle.

D4) montage de la laveuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

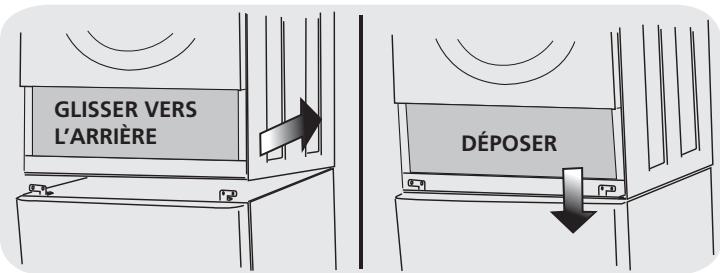

1. Avec l'aide de deux personnes ou plus, inclinez légèrement la laveuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la laveuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

1. Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trous de montage avec les trous des supports du socle.
2. Remettez les vis de la paroi arrêté retirées tout en les insérant dans chaque support arrêté et dans la base de la laveuse.

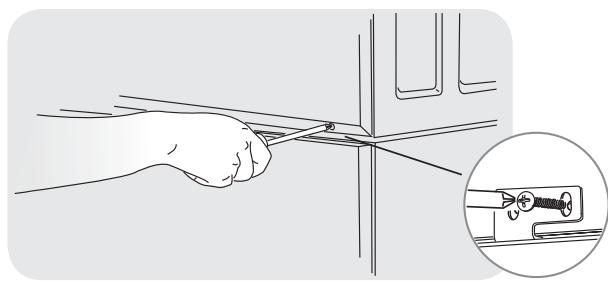

1. Insérez une vis dans le trou situé le plus à l'extérieur de chaque support avant, et dans la base de la laveuse.
2. Remettez en place le panneau d'accès inférieur pour l'entretien ainsi que les 2 vis retirées plus tout.

E4) installation ou réinstallation de la laveuse

1. Glissez l'électroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la laveuse pour obtenir des instructions d'installation détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

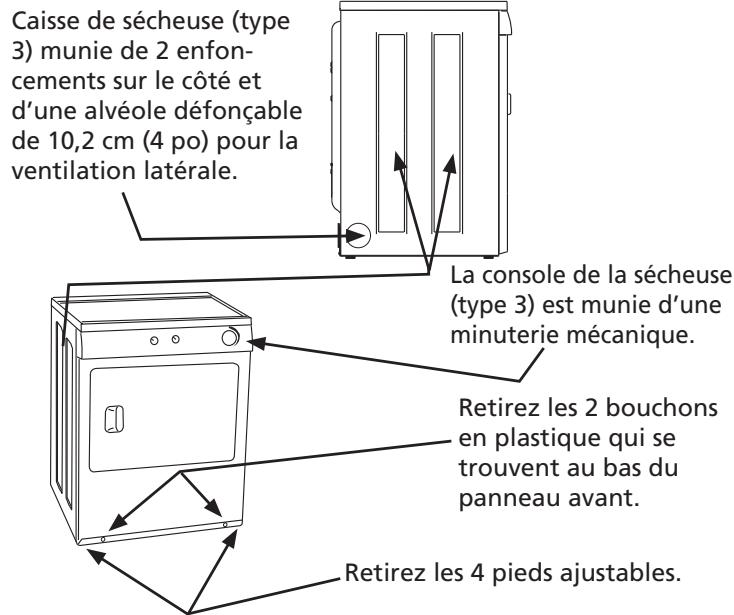

C5) fixation de la quincaillerie de montage de la sécheuse (type 3)

1. Utilisez les instructions suivantes pour monter ce modèle de sécheuse sur le socle:

1. Retirez les 4 pieds ajustables de la base de l'électroménager et rangez-les pour un usage ultérieur.
2. Retirez les 2 bouchons en plastique qui se trouvent au bas du panneau avant.

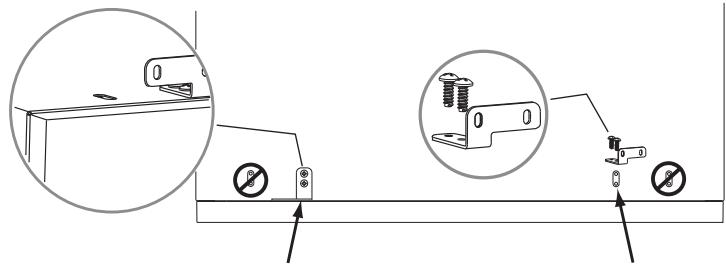

3. Fixez chaque attache avant avec 2 vis à l'ensemble du trough le plus à l'extérieur.

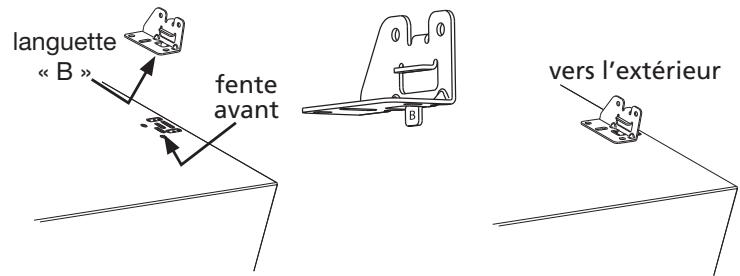

1. Insérez la languette « B » de chaque support arrêté dans les fentes avant situées à l'arrière du socle. Pour le montage des sécheuses de type 3, orientez les supports vers l'extérieur.

1. Installez 2 vis dans chaque support arrêté en alignant les trous du socle.

D5) montage de la sécheuse (type 3)

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

1. Avec l'aide de deux personnes ou plus, inclinez légèrement la séchuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la séchuse contre les supports arrière de sorte que les languettes des supports arrière s'engagent dans les fentes situées à l'arrière de la séchuse. Déposez doucement le devant de l'appareil de sorte que ce dernier se trouve entre les supports avant et arrière.

1. Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses trous de montage avec les trous des supports du socle.

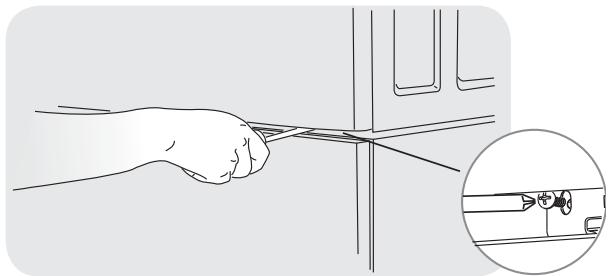

2. Insérez une vis dans le trou situé le plus à l'intérieur de chaque support avant, et dans la base de la sécheuse.

1. Réinstallez les bouchons en plastique dans le panneau avant.

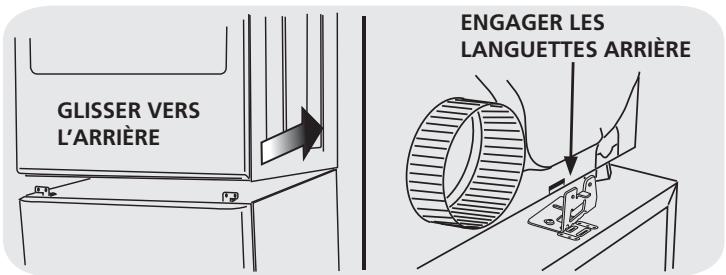

E5) installation ou réinstallation de la sécheuse (type 3)

1. Glissez l'électroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Garantie complète d'un an sur les pièces mécaniques

Pendant un an à partir de la date d'achat, si ce socle a été installé avec une laveuse ou sécheuse indiquée (consultez le guide de l'utilisateur pour les modèles spécifiques) et utilisé conformément à l'information contenue dans le guide d'utilisation et d'entretien, les instructions d'utilisation et les instructions d'installation, le fournisseur réparera ou remplacera toute pièce mécanique représentant un vice de fabrication ou de matériel. Conservez votre reçu. La date inscrite sur le reçu détermine la période de garantie dans le cas où des pièces s’avéreraient nécessaires. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez aussi bénéficier d’autres droits qui varient d’un état à un autre ou d’une province à une autre.

Restriction de garantie

Si le socle est utilisé à d'autres fins que l'usage familial privé ou avec tout produit qui requiert une modification de l'installation, la garantie est alors considérée comme nulle et non avenue.

Pièces relatives à la garantie

Les pièces relatives à la garantie sont disponibles chez le fournisseur auprès duquel le socle a été acheté. Sinon, reportez-vous au guide d'utilisation et d'entretien fourni avec la laveuse ou la sécheuse installée sur le socle pour les personnes à joindre.

Enregistrement du produit

Notez ci-dessous la date d'achat et le numéro de modulo de votre appareil.

No de modulo:

Date d'achat:

Conservez ces instructions et votre reçu pour vous y reporter ultérieurement.
