| Type de produit | Écran professionnel CRT |
| Marque | EIZO |
| Modèle | FLEXSCAN T566 |
| Taille de l'écran | 17 pouces (45 cm), diagonale visible 403 mm |
| Pas du masque | 0,25 mm (masque tendu avec traitement SuperErgoCoat) |
| Résolution recommandée | 1280 x 1024 pixels |
| Fréquence de balayage horizontal | 30 à 96 kHz (automatique) |
| Fréquence de balayage vertical | 50 à 160 Hz (automatique) |
| Dimensions (L x H x P) | 410 mm x 413 mm x 439 mm |
| Poids | 19,5 kg |
| Alimentation | 100-120 / 200-240 V CA ±10%, 50/60 Hz |
| Consommation électrique (normale) | 110 W |
| Consommation électrique (maximale) | 130 W (avec haut-parleurs en option) |
| Connecteurs d'entrée | 15 broches D-Sub mini et 5 x BNC (commutable) |
| Fonctions principales | ScreenManager, Fine Contrast (5 modes : Text, Browser, Picture, Graphic, Movie), économie d'énergie VESA DPMS, verrouillage des réglages, branchement de deux ordinateurs |
| Entretien et nettoyage | Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de solvants forts (diluant, benzine, alcool) |
| Sécurité | Mise à la terre obligatoire ; ne pas ouvrir le carter ; débrancher avant nettoyage |
| Pièces détachées et réparabilité | Haut-parleurs i-Sound en option ; câbles de signal (MD-C87 ou MD-C100) et USB (MD-C93) fournis ; réparation par technicien qualifié uniquement |
| Informations générales | Normes TCO '99, ENERGY STAR, Plug & Play VESA DDC 2B |
FOIRE AUX QUESTIONS - FLEXSCAN T566 EIZO
Questions des utilisateurs sur FLEXSCAN T566 EIZO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran professionnel au format PDF gratuitement ! Retrouvez votre notice FLEXSCAN T566 - EIZO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FLEXSCAN T566 de la marque EIZO.
MODE D'EMPLOI FLEXSCAN T566 EIZO
FlexScan® T566
Moniteur Couleur
Important
Veuillez lire attentivement ce manuel d'utilisation pour utiliser pleinement votre appareil en toute sécurité. Veuillez conserver ce manuel pour référence ultérieure.
Symbols de securite
Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.
Le non-respect des consignes données dans un AVERTISSEMENT peut entraîner des blessures sérieuses ou même la mort.
Attention
Le non-respect des consignes données dans un ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.
Indique une action interdite.
Signale la nécessité d'une mise à la terre de sécurité.
Copyright© 2002 EIZO NANAO CORPORATION. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire, ni transmise, sous quelque forme et par quelque moyen que ce soit, électronique, mécanique ou autre, sans l'autorisation préalable et écrite de Eizo Nanao Corporation.
Eizo Nanao Corporation n'est tenu à aucun engagement de confidentialité vis-à-vis des informations ou documents soumis, sauf accord préalable de sa part avant réception de ces informations. Tout a été fait pour que ce manuel fournisse des informations à jour, mais les specifications des moniteurs EIZO peuvent être modifiées sans préavis.
ENERGY STAR est une marque déposée aux États-Unis.
Apple et Macintosh sont des marques déposées de Apple Computer, Inc.
VGA est une marque déposée de International Business Machines Corporation.
DPMS est une marque et VESA est une marque déposée de Video Electronics
Windows est une marque déposée de Microsoft Corporation.
ScreenManager, PowerManager, QuickSet et i-Sound sont des marques de Eizo Nanao
Corporation.
FlexScan, SuperErgoCoat et EIZO sont des marques déposées de Eizo Nanao Corporation.
Eizo Nanao Corporation est partenaire du programme ENERGY STAR®, et assure sous sa responsabilité la conformité de ce produit aux recommandations d'économie d'énergie ENERGY STAR.
1. Introduction 8
1-1. Caractéristiques 8 1-2. Contenu du carton 8 1-3. Réglages et connecteurs 9
2. Installation 10
2-1. Branchement du moniteur sur l'ordinateur 10 2-2. Préparation à l'utilisation 12
3. Reglage d'ecran 13
3-1. Utilisation du programme ScreenManager 13 3-2. Contraste fin 15 3-3. Couleur 16 3-4. Economie d'énergie 18 3-5. Verrouillage des réglages 19 3-6. Branchement de deux ordinateurs sur le moniteur 20
Important!
- Ce produit a été réglé spécialement en usine en fonction de la région de destination prévue. Les performances du produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d'utilisation dans une région différente de celle prévue à l'origine.
- Pour votre sécurité comme pour la bonne utilisation de l'appareil, veuillez lire cette section ainsi que les indications de sécurité portées sur le moniteur (consultez la figure ci-dessous).

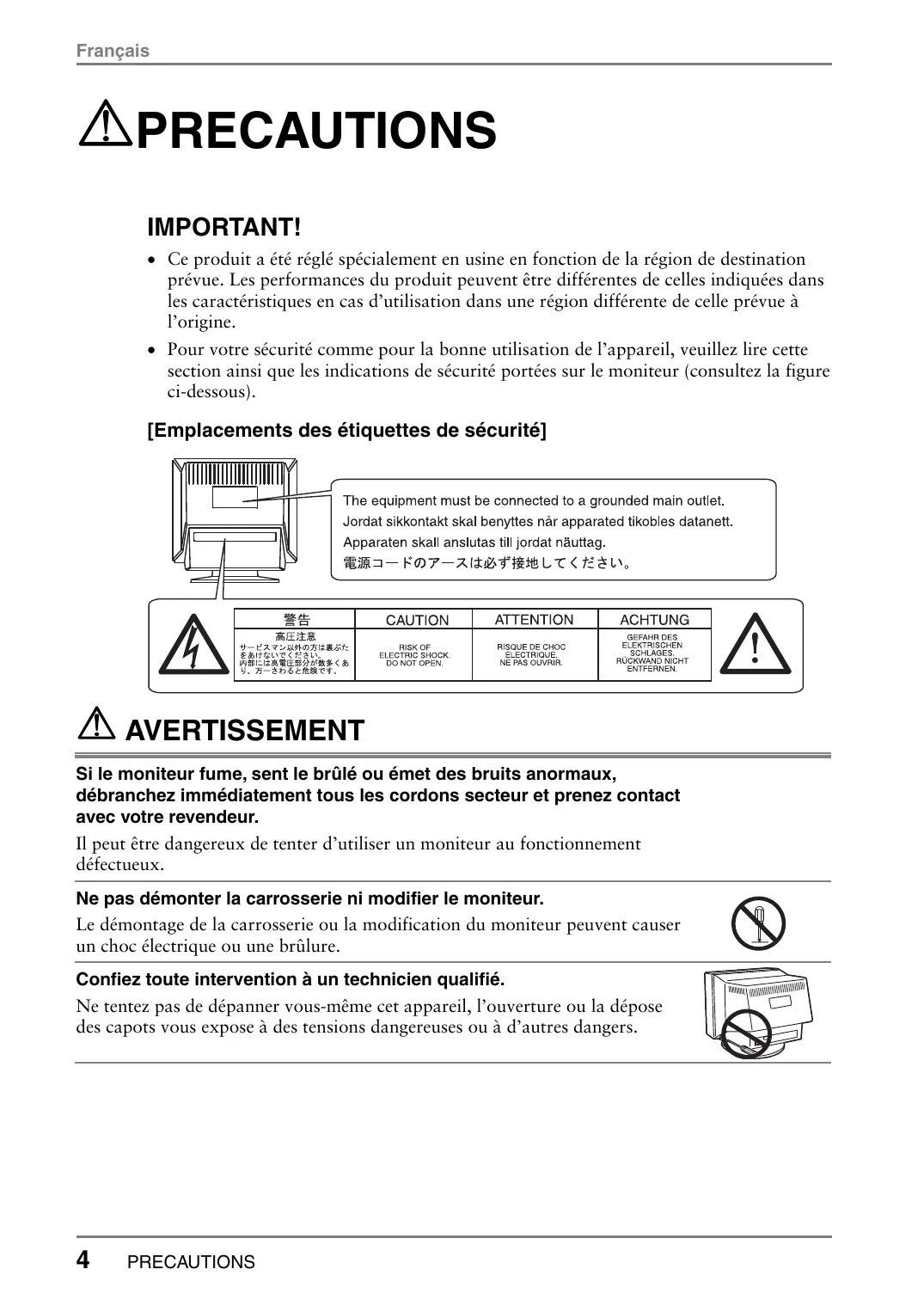

Emplacements des étiquettes de sécurité
Il peut être dangereux de tenter d'utiliser un moniteur au fonctionnement défectueux.
Ne pas démonter la carrosserie ni modifier le moniteur.
Le démontage de la carrosserie ou la modification du moniteur peuvent causer un choc électrique ou une brûlure.
Confiez toute intervention à un technicien qualifié.
Ne tentez pas de dépanner vous-même cet appareil, l'ouverture ou la dépose des capots vous expose à des tensions dangereuses ou à d'autres dangers.

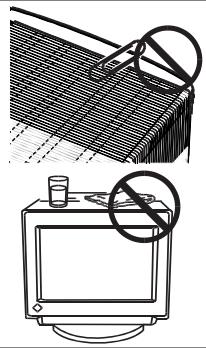

Éloignez les petits objets ou les liquides de l'appareil.
L'introduction accidentelle de petits objets ou de liquide dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégâts. Si du liquide se répand sur ou à l'intérieur de l'appareil, débranchez immédiatement le cordon secteur. Faire contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau.
Placez le moniteur sur une surface stable et robuste.
Il y a risque de chute de l'appareil sur une surface inappropriée, qui pourrait entraîner des blessures ou endommager l'appareil. En cas de chute, débranchez immédiatement le cordon secteur et faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau. Toute utilisation de l'appareil après une chute peut entraîner un incendie ou un choc électrique.
Choisissez bien l'emplacement du moniteur.
Il y a risques de dégâts à l'appareil, d'incendie ou de choc électrique.
- Ne pas utiliser à l'extérieur.
- Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc).
- Ne pas installer l'appareil dans un environnement poussiéreux ou humide.
- Ne pas installer l'appareil à un endroit exposé directement à la vapeur d'eau.
- Ne pas placer l'appareil près des appareils de chauffage ou d'humidification.
Gardez les sacs plastique d'emballage hors de portée des enfants pour éviter tout risque d'étouffement.
Utilisez le cordon secteur fourni pour le branchement sur la prise secteur standard dans votre pays. vérifiez la tension d'épreuve du cordon secteur.
Tout autre branchement peut comporter des risques d'incendie ou de choc électrique.
Pour débrancher le cordon secteur, tirez fermement sur la fiche exclusivement.
Ne jamais tirer sur le câble, au risque d'endommager le cordon, ce qui pourrait causer un incendie ou un choc électrique.
L'appareil doit être relié à une prise avec terre.
Tout autre branchement peut comporter des risques d'incendie ou de choc électrique.
Utilisez la tension correcte.
- L'appareil a été conçu pour utilisation avec une tension de secteur particulière. L'utilisation sur une tension différente de celle spécifiée dans ce manuel pourrait causer un choc électrique, un incendie ou d'autres dégâts.
- Ne surchargez pas les circuits d'alimentation électrique au risque de causer un incendie ou un choc électrique.
- Pour un branchement correct du cordon secteur, branchez-le dans le réceptacle du moniteur et directement sur une prise murale. Tout autre branchement peut partager des risques d'incendie ou de choc électrique.
Traitez correctement le cordon secteur.
- Ne faites pas passer le cordon sous le meuble ou autre objet lourd.
- Ne pas tirer sur le câble et ne pas le fixer.
Cessez d'utiliser tout cordon secteur endommagé. L'utilisation d'un cable défectueux peut entraîner un incendie ou un choc électrique.
Ne touche pas au cordon secteur ni à la fiche s'ils émettent des étincelles.
Ne touchez pas à la fiche, au cordon secteur ni au cable si des étincelles apparaisent. Vous risqueriez un choc électrique.
Procédez avec précaution pour transporter l'appareil.
Débranchez les câbles secteur et de signal puis l'appareil en option. Il est dangereux de déplacer l'appareil avec ses options ou ses câbles. Vous risquez de vous blesser ou d'endommager l'appareil.
Vous risquez un lumbago en déplaçant l'appareil seul. Remarquez aussi que l'appareil est plus lourd à l'avant qu'à l'arrière.
N'obstruez pas les fentes de ventilation de la carrosserie.
- Ne placez jamais de livres ni autres papiers sur les fentes de ventilation.
- N'installez pas le moniteur dans un espace confiné.
- N'utilisez pas le moniteur couché sur le côté ni à l'envers.
- Ne retirez jamais le socle pivotant.
Toutes ces utilisations risquent d'obstruer les fentes de ventilation et d'empêcher une circulation d'air normale, et vous font risquer un incendie ou autres dégâts.
Ne vous asseyez pas sur la carrosserie et n'y placez jamais d'objets lourds.
Les objets lourds pourraient faire tomber l'appareil et entraîner des blessures.
Ne jamais toucher aux fiches électriques avec les mains humides.
Tout contact avec la fiche électrique les mains humides peut être dangereux et peut causer un choc électrique.
Utilisez une prise électrique facilement accessible.
Ceci vous permettra de débrancher rapidement l'appareil en cas de problème.
Nettoyez régulièrement les alentours de la prise.
L'accumulation de poussière, d'eau ou d'huile sur la fiche ou la prise peut entrainer un incendie.
Débranche le moniteur avant de le nettoyer.
Le nettoyage du moniteur sous tension peut causer un choc électrique.
1. Introduction
Merci beaucoup pour votre choix d'un moniteur couleur EIZO.
1-1. Caractéristiques
- Fréquence de balayage horizontal de 30 à 96 kHz
- Fréquence de balayage vertical de 50 à 160 Hz
- Compatible avec la norme sRGB (voir page 30.)
- Luminosité maximale de l'écran 400cd/m² (en mode film)
- Le circuit de restauration des couleurs peut assurer la stabilité de la luminosité et des couleurs lors d'une utilisation prolongée (voir page 16.)
- Modes contraste fin pour régler exactement la luminosité et le contraste de l'écran (voir page 15.)
- La disquette d'utilitaires EIZO CRT livrée (consultez le fichier readme.txt sur le CD-ROM pour plus de détails).
- Le logiciel « ScreenManager Pro for USB » (pour Windows) pour commander le monitateur depuis un PC équipe d'une souris et d'un clavier
- Le logiciel « ActiveGamma » (pour Windows/Macintosh) pour attribuer des modes de contraste fin à des applications
- Le logiciel « DesktopViewer » (pour Windows) pour afficher des images fixes lumineuses et précises
1-2. Contenu du carton
Veuillez prendre contact avec votre revendeur si l'un ou l'autre des éléments ci-dessous est manquant ou endommagé.
- Moniteur Cordon secteur Câble de signal (MD-C87 ou MD-C100)
- Guide d'installation
- Disquette d'utilitaires EIZO CRT (pour Windows/Macintosh)
- Câble USB EIZO (MD-C93)
- GARANTIE LIMITEE
- Veuillez conserver les matières d'emballage pour tout déplacement ultérieur.
- Le câble USB EIZO s'utilise avec le logiciel du disque d'utilitaires EIZO CRT. Consultez le fichier readme_fr.txt du CD-ROM pour savoir comment installer ce logiciel.
1-3. Réglages et connecteurs
Avant (2) (6) (4) Bas
Pression brève sur le bouton : sélection du mode de contraste fin
Appui prolongé pendant plus de 2 secondes : fonction de cadrage automatique
(3) Panneau de commandes QuickSetTM
Panneau de commandes
(4) Témoin d'alimentation
| Vert | Allumé (mode normal) |
| Vert clignotant | Economie d'énergie (mode 1) Avertissement préalable à l'extinction du monitreur1 |
| Jaune | Economie d'énergie (mode 2) |
| Jaune clignotant | Mode économique d'énergie pendant le délatei d'extinction du monitreur1 |
| Eteint | Moniteur éteint |
(5) Interrupteur principal (6) Borne d'alimentation (avec capot) (7) ScreenManagerTM (8) Connecteur d'alimentation (9) Connecteur 15 broches D-Sub mini (10) Connecteur d'entrée BNC (11) Ports USB^*3
Amont x 1
1 Pour le « périodéral d'extinction », voir page 19. 2 La borne d'alimentation est utilisable avec les haut-parleurs i-Sound en option. *3 Le port USB s'utilise avec le logiciel du disquette d'utilitaires EIZO CRT. (Voir page 11.)

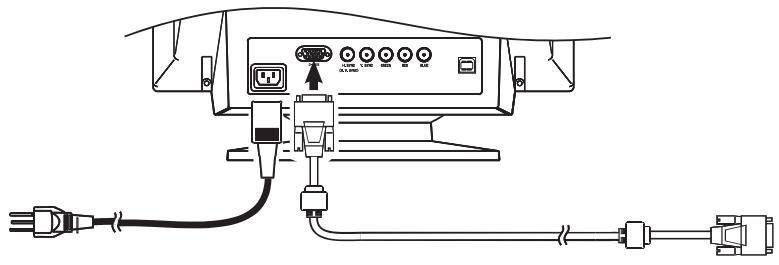

2-1. Branchement du moniteur sur l'ordinateur
- Vérifiez que l'ordinateur et le moniteur sont tous les deux allumés.
- Branchez le câ âble sur le connecteur vidéo de l'ordinateur.
Après le branchement, verrouillez la connexion en serrant les vis fournies.
| Câble de signal | Connecteur | Ordinateur |
| Câble de signal (fourni) | Connecteur 15 broches D-Sub mini | • Carte graphique standard • Macintosh G3 (Bleu et blanc) / G4 |
| Câble de signal (fourni) + adaptateur* | Connecteur D-Sub 15 broches | • Macintosh * Adaptateur pour Macintosh (en option) |
- Branchez le cordon secteur dans le réceptacle à l'arrière du moniteur. Branchez l'autre extrémité du cordon sur une prise murale.
Utilisez le cordon secteur livre pour branchement sur les prises secteur standard de votre pays.
Ne dépassez pas la tension préconisée pour le cordon secteur. Tout autre branchement peut désigner des risques d'incendie de short électrique.
L'appareil doit être relié à une prise avec terre.
Tout autre branchement peut présenter des risques d'incendie ou de choc électrique.
3. Allumez toujours le moniteur avant l'ordinateur.
Allumez toujours le moniteur avant l'ordinateur. Le témoin d'alimentation du moniteur doit s'allumer (en vert).
Après une brève période de chauffe, l'écran doit afficher une image.
Après usage, éteignez l'ordinateur et le moniteur. (Si aucune image n'appeaît, vérifie les branchements. Consultez la section « 4. DEPANNAGE » (page 21) pour plus de détails).
4. Pour utiliser le logiciel du disque d'utilitaires eizocrt : branchez le port du moniteur sur le port aval de l'ordinateur compatible USB ou sur un autre concentrateur compatible USB par le cable USB.
Après le branchement du câble USB, la fonction de concentrateur USB peut être configurée automatiquement. Pour en savoir plus sur le programme "ScreenManager Pro for USB", consultez le fichier readmefr.txt sur le CD-ROM.
Vers le port aval de l'ordinateur ou d'un autre concentrateur
- En général, pour un comportement d'utilisation optimal, placez le moniteur légèrement au-dessous des yeux. L'observation prolongée d'images à l'écran peut fatiguer la vue. Prévoir des pauses si nécessaire. (Nous suggérons une pause de 10 minutes par heure).
2-2. Préparation à l'utilisation
Utilisez la procédure de réglage appropriée à chaque cas.

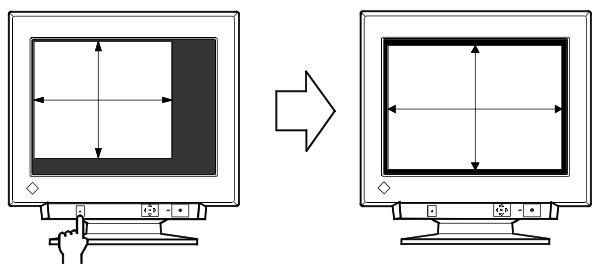

La position ou la dimension de l'image est incorrecte
Appuyez sur le bouton de AUTO/FINE MODE plus de 2 secondes.
La fonction de cadrage automatique centre alors l'image affichée en alignant les bords avec la carrosserie du moniteur. En général, utilisez le bouton de AUTO/FINE MODE à chaque changement de carte graphique ou de résolution (page 30), ou chaque fois que la position ou la dimension de l'image est incorrecte.
- Un appui bref sur le bouton AUTO/FINE MODE permet de passer d'un mode de contraste fin à l'autre.
La zone d'affichage est trop large ou trop petite
Réglez les fréquences d'affichage.
Modifiez les fréquences d'affichage préférentielles en consultant le tableau ci-dessous.
Consultez le manuel d'utilisation de l'ordinateur ou de la carte graphique pour savoir comment modifier la fréquence d'affichage.
Fréquence d'affichage vertical maximale (non entrelacé) pour ce modèle
| Horizontal Scan Frequency (kHz) | Fréquence d'affichage vertical maximale (Hz) | ||||
| 640×480 | 800×600 | 1024×768 | 1280×1024 | 1600×1200 | |
| 30-96 | 160 | 144 | 118 | 89 | 76 |
- Conformité Plug & Play du moniteur Si votre ordinateur et votre moniteur sont compatibles avec la norme VESA DDC, la résolution et la fréquence d'affichage appropriées sont régées automatiquement lors du branchement du moniteur sur l'ordinateur, sans autre réglage manuel. Si votre ordinateur est compatible Plug & Play, le fichier d'informations sur le moniteur n'est pas nécessaire, sauf pour l'installation du profil de couleur.
Un réglage supplémentaire est nécessaire
Réglez le moniteur à l'aide de ScreenManager. (voir page 13.)
3. Reglage d'ecran
- Laissez chauffer le moniteur au moins 30 minutes avant toute tentative de réglage.
3-1. Utilisation du programme screenmanager
Utilisez les touches de commande en face avant.
Les touches de commande comportent 5 fonctions : Entrée, Haut, Bas, Gauche et Droite.
1. Entrée dans le programme screenmanager
Pour afficher le menu principal de ScreenManager, appuyez sur le bouton Entrée du panneau de commandes.

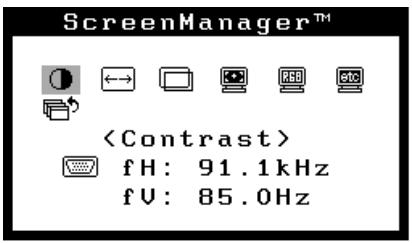

Le menu principal affiche le type du connecteur actif ainsi que la fréquence du signal d'entrée.
Menu principal
2. Modification des réglages
Sélectionnez l'icône voulue par les touches Haut, Bas, Gauche et Droite. Appuyez sur la touche Entrée pour afficher le menu ou le sous-menu de besoin ou de réglage. Utilisez les touches de déplacement pour faire les réglages et modifications voulus. Appuyez sur la touche Entrée pour enregistrer les paramètres et revenir au menu principal.
3. Sortie de screenmanager
Pour quitter le programme ScreenManager, sélectionnez l'icône du menu principal et appuyez sur le bouton Entrée.
Une double pression sur la flèche vers le bas fait passer instantanément à cette icône de sortie.
- Si le programme ScreenManager est inactif pendant 45 secondes ou plus, il sera désactivé automatiquement et le réglage ne sera pas enregistré.
- La luminosité et le contraste peuvent être réglés par les touches Haut, Bas, Gauche et Droit du panneau de commande. Appuyez sur la touche centrale du panneau de commande pour enregistrer les paramètres et quitter le programme après le réglage.
Réglages et valeurs
| Menu principal | Sous-menu | Réglages et valeurs | Voir page |
| Contrast | - | Contraste et luminosité de l'image | - |
| Size | - | Taille | - |
| Position | - | Position de l'image | - |
| Screen | Side Pin. | Equilibre du coussin latéral | - |
| Trapezoidal | Distorsion | - | |
| Tilt | Inclinaison | - | |
| Convergence | Convergence (p. 30) | p. 23 | |
| Moiré Reduction | Moiré (p. 30) | p. 22 | |
| Fine Contrast | Pour sélectionner un réglage en mode Film (de 1 à 4) | p. 15 | |
| Video Level | Choix du niveau video | p. 23 | |
| Color | Color Mode | Pour sélectionner le mode de réglage standard, personnalisé ou sRGB | p. 16 |
| •Standard | p. 16 | ||
| Temperature | Pour régler la température de couleur. (p. 31) | p. 16 | |
| Color Restoration | Pour compenser les variations de luminosité et de couleurs provoquées par une utilisation prolongée, et les ramener aux valeurs d'origine | p. 16 | |
| •Custom | Pour régler chaque couleur indépendamment (rouge, vert et bleu) | p. 17 | |
| •sRGB | Pour sélectionner sRGB (p. 30) | p. 17 | |
| Others | PowerManager | Pour régler l'économie d'énergie (avec le système d'économie d'énergie de l'ordinateur) | p. 18 |
| Off Timer | Pour régler l'économie d'énergie (avec le délié d'extinction du moniteur) | p. 19 | |
| Degauss | Pour démagnétiser l'écran (p. 30) | p. 23 | |
| Menu Position | Pour régler la position du menu de ScreenManager | - | |
| Input Priority | Pour sélectionner la priorité des signaux d'entrée | p. 20 | |
| Reset | Pour revenir aux réglages d'usine | p. 23 | |
| Information | Pour connaître le temps total d'utilisation | p. 16 |
3-2. Contrastefin
Les modes de contraste fin utilisent des réglages différents de luminosité et de contraste. Sélectionnez le mode le mieux adapté à l'application utilisée. Le bouton de AUTO/FINE MODE en face avant permettent de modifier facilement ce mode.
Pour sélectionner le mode approprié
→ Pression brève sur le bouton de AUTO/FINE MODE.
Sélectionnez l'un des modes décrits ci-dessous pour obtenir la luminosité voulue sur l'écran. Ce bouton fait parcourir les modes de contraste fin dans l'ordre suivant. (Text→Browser→Picture→Graphics→Movie→Text...)
| Text | Texte affiché par un programme de traitement de texte ou un tableau |
| Browser | Ecran contenant du texte et des images (par exemple page d'accueil) |
| Picture | Ecran contenant une photo ou une image (contraste augmentationé). |
| Graphic | Animation ou illustration (le contraste n'est pas augmenté). |
| Movie | Images animées (jeux, DVD) Images fixes de luminosité insuffisante |
- Au changement de mode ou pendant le réglage du contraste, la luminosité de l'écran peut changer pendant une fraction de seconde.
- La température de couleur et la luminosité sont régibles indépendamment dans chacun des modes.
- Il y a 4 réglages de mode film. Choisissez le mode par le menu du menu (Consultez la section ci-dessous pour plus de détails).
Pour modifier le mode film
Utilisez l'option du.
Sélectionnez un mode parmi les 4 disponibles pour régler le contraste ou la durée. Choisissez le mode par l'option du menu.
| Mode | Contraste augmentationé*2 | Dureté augmentée | Adapté à |
| Movie 1 | OUI | OUI | DVD et TV plein écran |
| Movie 2 | OUI | NON | DVD et TV en fenêtre |
| Movie 3 | NON | OUI | Si la luminosité ou la durée dé de l'image d'entrée a déjà été compensée. |
| Movie 4 | NON | NON |
*2 Pour afficher des images nettes, le moniteur contrôle le signal d'entrée, puis corrige la tonalité de couleur moyenne et règle le.
3-3. Couleur
Le du menu permet de sélectionner le mode de réglage standard (pour définir la température de couleur et la restauration de couleur), le mode personnalisé (pour régler individuellement chaque composante (rouge, vert et bleu)) et le mode sRGB. Ces modes permettent de régler les paramètres de couleur en fonction de vos préférences.
Mode pour régler la température de couleur et la restauration des couleurs
Pour régler la température de couleur
Réglage de.
La température de couleur est réglable de 4000K à 10000K, par sauts de 500K.
(Compris la valeur par défaut de 9300K)
Pour compenser les variations de luminosité et de couleurs provoquées par une utilisation prolongée, et les ramener aux valeurs d'origine
Utilisez-la.
Il est possible de compenser la variation de luminosité et de couleur provoquée par un usage prolongé et les ramener aux valeurs d'usine par défaut.
[Procédure de réglage]
(1) Utilisez la. (L'opération prend environ une minute.) (2) Après restauration des couleurs, le menu ScreenManager réapparait.
- Laissez le moniteur se stabiliser pendant au moins 60 minutes avant d'utiliser cette fonction. Sinon, le message d'advertisement « Still Warming Up! xx min. remain » apparait à l'écran.
- Utilisez cette fonction à intervalles réguliers (par exemple toutes les 2000 heures d'utilisation) pour assurer la stabilité de la luminosité et des couleurs sur une période d'utilisation prolongée.
- Le temps total d'utilisation (en heures) est consultable sur le menu.
Mode : pour régler chaque couleur indépendamment (rouge, vert et bleu)
→ Régalez le Gain (p. 30), Cutoff (p. 30).
Modifiez le gain. Les valeurs affichées en pourcentage (%) pour la coupure et le gain ne sont données que pour référence.
Procédure de réglage
(1) Réglez d'abord la luminosité et le contraste au maximum. (2) Choisissez la température de couleur la plus proche de la couleur voulue. (3) Réglez la valeur de chaque couleur pour obtenir un niveau de noir uniforme. (4) Réglez le de chaque couleur à la valeur voulue pour obtenir un niveau de blanc correct. (5) Sélectionnez et appuyez sur la touche Entrée. (Les données de réglage sont perdues si le moniteur est éteint sans enregistrer les modifications).
Mode : pour sélectionner srgb
Sélectionnez dans le menu.
La sélection du mode supprime la possibilité de réglage de couleur, de luminosité et de contraste. De même, le mode de contraste fin n'est plus modifiable par le bouton de AUTO/FINE MODE.
3-4. Économie d'énergie
Il y a deux réglages d'économie d'énergie. Choisissez le réglage correspondant à votre environnement.
Réglez l'économie d'énergie par le menu.
- Pour contribuer activement à l'économie d'énergie, éteignez le moniteur quand vous ne l'utilisez pas. Pour être certain de réduire à zéro la consommation du moniteur, vous pouvez débrancher son cordon d'alimentation.
Pour utiliser le système d'économie d'énergie de l'ordinateur (VESA DPMS (p. 31))
Sélectionnez "ON" dans le menu.
(1) Régalez les paramètres d'économie d'énergie de l'ordinateur. (2) Sélectionnez "ON" dans le menu.
Système d'économie d'énergie
| Signal de l'ordinateur | Ecran | Témoin d'alimentation |
| Marche | Allumé | Vert |
| STAND-BY | Effacement d'écran | Vert |
| SUSPEND | Economie d'énergie (mode 1) | Vert clignotant |
| Eteint | Economie d'énergie (mode 2) | Jaune |
Pour revenir à un écran normal
Utilisez la souris ou le clavier.
Pour utiliser le système d'extinction du moniteur
Sélectionnez “Enable” dans le menu.
A défaut de système d'économie d'énergie de l'ordinateur, le délai d'extinction permet d'éteindre le moniteur pour le faire entrer en mode d'économie d'énergie après un certain temps d'inactivité.
Choisissez "Enable" et utilisez les touches droite ou gauche pour décrire la période d'activité. (1 à 23 heures)
Pour revenir à un écran normal
Appuyez sur une touche du panneau de commande ou éteignez et rallumez le moniteur pour revenir à l'affichage normal.
Système d'économie d'énergie
| Délai | Ecran | Témoin d'alimentation |
| Durée d'activité (1 à 23 H) | Allumé | Vert |
| 15 dernières minutes du début d'extinction | Avertissement préalable °1 | Vert clignotant |
| Après le début d'inactivité | Mode économique d'énergie | Jaune clignotant |
Pour retarder l'entrée en mode économique d'énergie, appuyez sur une touche du panneau de commande pendant l'avertissement préalable. Le moniteur fonctionnera alors pendant 90 minutes de plus.
3-5. Verrouillage des réglages
La fonction « verrouillage des réglages » permet d'éviter toute modification accidentelle.
| Verrouillé | • Réglez le moniteur à l'aide de ScreenManager. • Bouton de AUTO/FINE MODE |
| Déverrouillé | • Réglages de contraste et de luminosité par les touches de raccourcis • Inverseur BNC/D-Sub |
Pour verrouiller
Appuyez sur le bouton de cadrage automatique en allumant le moniteur.
Pour déverrouiller
Eteindre le moniteur, maintenir enfoncé le bouton de AUTO/FINE MODE en le rallumant.

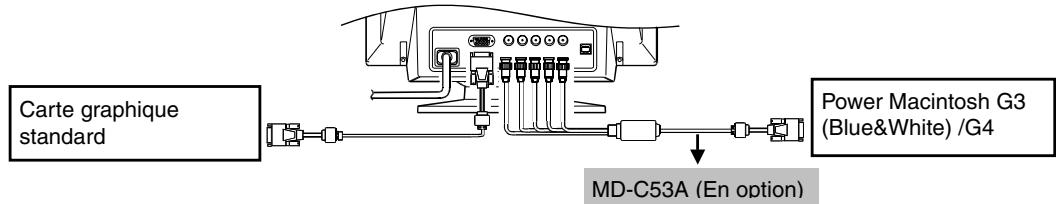

3-6. Branchement de deux ordinateurs sur le moniteur
Il est possible de brancher deux ordinateurs au T566 par les bornes BNC/D-Sub à l'arrière du moniteur.
(Example)
Choix de l'entrée active
Chaque pression sur le bouton de sélection BNC/D-Sub fait passer à l'entrée suivante.
Sélection automatique du signal d'entrée
Le moniteur détecte automatiquement le signal sur l'entrée BNC ou D-Sub et affiche ce signal. Dans les cas suivants, le signal préférentiel s'affiche automatiquement.
- À l'aide de la sélection d'une priorité par la fonction, à chaque changement de signal détecté sur l'entrée sélectionnée, le moniteur fait passer l'entrée sur ce signal.
Pour définir la priorité d'entrée
(1) Sélectionnez sur le menu. (2) Sélectionnez et choisissez l'entrée BNC ou D-SUB.
Les réglages peuvent être enregistrés pour chacun des ordinateurs
Les réglages et paramètres suivants peuvent être enregistrés pour chacun des signaux d'entrée. Les réglages et paramètres suivants peuvent être enregistrés pour chaque signal d'entrée.
,,, et
4. DEPANNAGE
Si un problème persiste après application des corrections proposées, veuillez prendre contact avec un revendeur EIZO.
Les crochets < > indiquent les fonctions de ScreenManager
| Problèmes | Points à vérifier et solutions possibles |
| 1. Pas d'image • Etat du tímoin : Eteint | □ Vérifiez que le cordon secteur est branché correctement. □ Si le problème persististe, éteignez le monitueur quelques minutes avant de le rallumer. |
| • Etat du tímoin : Vert • Etat du tímoin : Vert clignotant • Etat du tímoin : Jaune clignotant | □ Vérifiez le contraste et la luminosité. □ Essayez d'appuyer sur une touche du clavier ou de cliquer avec la souris. (p. 18) □ Essayez d'appuyer sur le bouton de AUTO/FINE MODE ou le panneau de commande, ou d'éteindre et de rallumer le monitueur. (p. 19) |
| 2. Les messages suivants apparaissant. (Les messages d'erreur ci-dessous restent à l'écran 30 secondes). • Message d'erreur "No signal detected". | □ Ces messages apparaissent quand le signal d'entrée n'est pas correct, même si le monitueur fonctionne correctement. □ Quand l'image apparait correctement après celui temps, le problème ne provient pas du monitueur. (Certains ordinateurs ne fournissant pas de signal de sortie celui temps après le démarrage). □ Vérifiez que l'ordinateur est allumé. □ Vérifiez que le cable de signal est branché correctement sur la carte graphique ou l'ordinateur. □ Changez l'entrée active en appuyant sur le bouton de selection BNC/D-Sub en face avant. |
| • Le message d'erreur "Out of range" apparait. A chaque apparition d'un message indiquant une erreur de signal, la fréquence du signal apparait en rouge. (Exemple) | □ Utilisez le logiciel de la carte graphique pour modifier la fréquence d'affichage. (Consultez le manuel de la carte graphique). |
| ScreenManager Signal Check fH: 0.0kHz fU: 0.0Hz | |
| 3. L'image à l'écran tremble. | □ Vérifiez que le cable de signal est branché correctement sur la carte graphique ou l'ordinateur. □ Le moniteur peut aussi être trop pris d'un apparil générant un champ magnétique important. Ce peut être par exemple des haut-parleurs (autres que les haut-parleurs EIZO i·Sound en option), des moteurs électriques, des cables à haute tension ou d'autres moniteurs. Ce problème peut être détecté en éteignant ou en déplaçant l' apparil qui cause les interférences, ou en déplaçant ou réorientant le moniteur. □ L'utilisation du réglage <Moiré Reduction> peutmaker une très légère vibration. Pour éliminer cette vibration, utilisez une valeur de réglage plus faible ou 0 %. □ Si le volume du système de haut-parleurs EIZO i·Sound en option est trop élevé, il peut dans certain cas causer une légère vibration. Pour l'éliminer, diminuez le volume des haut-parleurs. |
| 4. L'image scintille. | □ Le scintillagement apparait avec un balayage entrelacé ou un balayage non entrelacé à fréquence trop faisible. Tous les moniteurs EIZO peuvent utiliser de haute fréquences d'affichage en balayage non entrelacé. Si un problème apparait avec un signal non entrelacé, modifier les réglages de la carte graphique pour augmenter la fréquence d'affichage (si possible). Consultez le manuel de la carte graphique pour plus de détails. |
| 5. Des motifs de moiré apparaisent. | □ Réduisez le moiré par la fonction <Moiré Reduction>. □ Changez les dimensions horizontale et verticale de l'image. □ Changez le motif ou le papier peint du bureau pour un fond uni. Pour savoir comment modifier ces motifs ou ce papier peint, consultez le manuel de l'ordinateur ou du système d'exploitation. |
| 6. Tout l'écran apparaît lumineux ou trop nombre. | Réglez le <Contrast> (contraste et luminosité). Essayez de changer le réglage du mode de contraste fin. (p. 15) Le niveau du signal video de l'ordinateur peut ne pas correspondre à celui attendu par le moniteur. Réglez le niveau video par le programme ScreenManager. Pour le corriger, éteignez le moniteur, maintenez enforcée la touche Bas en le rallumant. Certaines synchronisations de signaux peuvent provoquer ce problème. Cette mançuvre change la synchronisation du signal et donne un écran plus lumineux. La répétition de cette mançuvre ramène l'écran à sa luminosité précédente. Utilisez la <Color Restoration>. (p. 16) |
| 7. Les couleurs sont anormales. • Tout l'écran apparait bleuté ou rougeâtre. • La pureté des couleurs n'est pas uniforme. • Mauvaise convergence des couleurs (rouge, vert, bleu) | Quand le moniteur n'est pas encore à sa température normale de fonctionnement, l'écran peut être légèrement coloré, par exemple blute ou rougeâtre. Ce phénomène vient de l'instabilité du faisceau d'électrons pendant le réchauffage. Attendez environ 30 minutes que la température du moniteur se stabilise pour obtenir la couleur appropriée. Utilisez la <Degauss>. Revenez aux réglages par défaut par la fonction <Reset>. Notez que tous les paramètres de ScreenManager reviennent alors aux valeurs d'usine par défaut. (p. 28) Essayez de régler la <Convergence>. Le réglage de <Convergence> agit sur la totalité de l'écran. Il n'est pas possible de limiter ce réglage à certaines parties de l'écran. Utilisez la <Color Restoration>. (p. 16) |
| 8. La <Color Restoration> ne fonctionne pas correctement. | Laissez le moniteur se stabiliser pendant au moins 60 minutes avant d'utiliser cette fonction. Sinon, le message d'advertissement « Still Warming Up! xx minutes remain » apparait à l'écran. (p. 16) |
| 9. ScreenManager ou le bouton de AUTO/FINE MODE ne fonctionne pas. | Le verrouillage des réglages est sans doute activé. Pour le déverrouiller : Eteignez le moniteur, maintainez enforcé le bouton de AUTO/FINE MODE en le rallumant. (p.19) |
| 10. La fonction de cadrage automatique ne fonctionne pas correctement. | La fonction de cadrage automatique est destinée aux ordinateurs Macintosh ou PC sous Windows. Elle peut ne pas fonctionner correctement dans les cas suivants. Vous utilisez un ordinateur compatible AT sous MS-DOS (et non Windows). La couleur de fond du papier peint ou du bureau est noire.Certains signaux de cartes graphiques peuvent ne pas donner de bons résultats. |
| 11. Deux lignesizontales fines apparaissent à l'écran.Filaments Filaments Fils d'amortissement | Ces lignes sont les fils d'amortissement du masque tendu.Les fils d'amortissement Maintiennent le masque tendu du tube cathodique, et seprésentent sous forme de fines lignes sombres sur l'écran.Tous les tubes cathodiques à masque tendu EIZO utilisent ces fils horizontaux. Le masque tendu est une grille faite de fils métalliques tendus de haut en bas sur toute la surface de l'écran. |
| 12. Des lignes verticales noires et fines apparaissent à l'écran.Mauvais alignement du masque tendu | Le masque tendu peut être mal aligné. Des chocs ou des vibrations au cours du transport peuvent dans certains cas désaligner le masque tendu. Le problème se présente sous forme d'une ou plusieurs lignes verticales sombres sur l'écran.Dans ce cas, il est possible de :1. Démagnétiser l'écran.2. Tapoter légèrement sur le côté de l'écran (ne pas le frapper violemment).Si aucune de ces méthodes ne donne de résultat, tentez la procédure ci-dessous.1. Affichez un fond blanc lumineux sur la zone où apparaissent les lignes noires, et un fond noir sur les autres zones. (Pour cela, ouvrez par exemple une fenêtre en blanc brillant sur un bureau ou un papier peint noir. Placez la fenêtre de façon à juste couvrir la zone de mauvais alignement).(Consultez la figure à gauche)2. Poussez le contraste et la luminosité au maximum, et laissez l'écran allumé jusqu'à la disparition du problème.3. Essayez de tapoter sur le côté de l'écran pour faciliter le réalignment. La fenêtre blanche réchauffera la zone mal alignée du masque, qui doit revenir en alignment correct. |
| 13. Configuration de la fonction USB impossible. | □ Vérifiez que le cable USB est branché correctement. □ Vérifiez que l'ordinateur et le système d'exploitation sont compatibles USB. (Consultez le constructeur de chacun des péripériques pour ce qui concerne sa compatibilité USB.) □ Pour utiliser Windows 98/2000/Me/XP, vérifie les paramètres d'activation du port USB dans le programme Setup du BIOS de l'ordinateur. (Consultez la documentation de l'ordinateur pour plus de détails.) |
5. Nettoyage
Un nettoyage périodique est recommandé pour conserver son aspect neuf au moniteur et prolonger sa durée de vie. Nettoyez la carrosserie et l'écran comme suit :
- N'utilisez jamais de diluant, de benzine, d'alcool (éthanol, méthanol ou alcool isopropylique), de poudre abrasive ou solvant fort qui pourrait endommager la carrosserie ou le tube cathodique.
Carrosserie
Pour enlever les taches, utilisez un chiffon doux légèrement humide et un détergent doux. Ne pulvérisez jamais le produit de nettoyage directement vers la carrosserie.
Surface de l'écran
- La surface du tube cathodique peut être nettoyée à l'aide d'un chiffon doux en coton ou de papier optique.
- Si nécessaire, éliminez les taches rebelles avec un chiffon humide.
6. Caractéristiques
| Tube cathodique | 17" (45 cm), angle de déviation 90°. Masque tendu avec couche antireflet SuperErgoCoat®, 0,25 mm Pas du masque |
| Fréquence de balayage horizontal | 30 kHz-96 kHz (automatique) |
| Fréquence de balayage vertical | 50 Hz-160 Hz (automatique) |
| Résolution recommandée | 1280 points x 1024 lignes |
| Zone d'affichage maximale* | 316 mm (H) x 237 mm (V) (12,4 (H) x 9,3 (V)) Dim. d'image visible : 403 mm (15,9") |
| Alimentation | 100-120/200-240 Vca ± 10 %, 50/60 Hz, 1,35 A/0,7 A |
| Consommation électrique | Normale/maximale : 110 W/ 130 W** (**avec haut-parleurs EIZO en option) PowerManager Mode 1 : Inférieure à 10 W PowerManager Mode 2 : Inférieure à 3 W |
| Connecteur d'entrée | 15 broches D-Sub mini et 5 x BNC (commutable) |
| Signal d'entrée synchro | a) Séparé, TTL, positif/négatif b) Composite, TTL, positif/négatif c) Synchro sur le vert, 0,3 Vcc, négatif |
| Signal d'entrée vidéo | Analagogue 0,7 Vcc/75 Ω, Positif |
| Enregistrement de signaux | 20 signaux (prédéfinis en usine sur 2 modes) |
| Plug & Play | VESA DDC 2B |
| Dimensions | 410 mm (L) x 413 mm (H) x 439 mm (P) (16,1" (L) x 16,3" (H) x 17,3" (P)) |
| Masse | 19,5 kg (43,0 lbs.) |
| Température | Fonctionnement : 0 °C ~ 35 °C (32°F ~ 95°F) Stockage : -20 °C ~ 60 °C (-4°F ~ 140°F) |
| Humidité | 30 % à 80 % d'humidité relative sans condensation |
| Certifications et conformités aux normes | |
| 100-120 Vca | NRTL/C-TÜV, FCC-B, DHHS, TCO '99², EPA ENERGY STAR® Program |
| 200-240 Vca | CE, CB, TÜV Rheinland/GS, TCO '99², EPA ENERGY STAR® Program, TÜV ECO Circle 2001 |
La taille de l'image est réglable par l'utilisateur à l'aide d'un panneau de commande à microprocesseur. La dimension de l'image affichée peut dépendre de la carte graphique ou de l'ordinateur utilisé. Pour la version de couleur grise (standard).
Les paramètres par défaut sont les suivants.
| <Contrast> | 100%/50% |
| <Moiré Reduction> | 0% |
| <Video Level> | 0.7 V |
| <Color> | Standard /9300 K |
| <PowerManager> | On |
| Input Priority> | Auto D-Sub |
| <Off Timer> | Disable |
| <Fine Contrast> | Text |
| <Movie Mode> | Movie 1 |
Fréquences prédéfinies
| Résolution | Fréquence de balayage horizontal (kHz) | Fréquence de balayage vertical (kHz) | Entrelacé | Polarité synchro | Niveau signalVIDEOS | ||
| H | V | ||||||
| VGA (Texte) | 640 x 480 | 31,47 | 59,94 | Non | Negative | Negative | Analogue 0,7 Vcc/75 Ω |
| VESA | 1280 x 1024 | 91,15 | 85,02 | Non | Positive | Positive | Analogue 0,7 Vcc/75 Ω |
Dimensions
Affectation des broches
Connecteur 15 broches D-Sub mini
| No. | Signal | No. | Signal | No. | Signal |
| 1 | Vidéo rouge | 6 | Masse rouge | 11 | Masse (reliée à la broche 10) |
| 2 | Vidéo vert/ synchro vert composite | 7 | Masse vert | 12 | Données (SDA) |
| 3 | Vidéo bleu | 8 | Masse bleu | 13 | Synchro H/synchro composite HV |
| 4 | Masse | 9 | - | 14 | Synchro V |
| 5 | - | 10 | Masse | 15 | Horloge (SCL) |
5 x BNC-Connector
H. SYNC
C GREEN
BLUE
La convergence est la capacité du moniteur à illuminer précisément certains points de l'écran et à les aligner de façon à obtenir des couleurs pures.
Coupure et gain
Toutes les couleurs affichées à l'écran sont produites par combinaison des trois couleurs de lumière rouge, verte et bleu. Par exemple, le blanc est obtenu avec des quantités de lumière à peu près équivalentes de rouge, de vert et de bleu. En théorie, le noir est obtenu par extinction de toutes les luminosités rouge, verte et bleue. En fait, la luminosité de chaque couleur n'est jamais nulle à l'écran et chacune des couleurs a un niveau minimal d'émission. La luminosité de ce niveau minimal est appelée Coupure (ou niveau du noir), et la luminosité de chaque couleur par rapport à ce niveau de coupure est appelée Gain.
Démagnetisation
La démagnetisation est une procédure d'élimination des effets du champ magnétique sur le moniteur. Le fonctionnement du moniteur dans un champ magnétique peut avoir des effets indésirables sur la pureté des couleurs. La démagnetisation permet de corriger ce problème.
Réduction de moiré
Le moiré est un motif d'interférence formé de lignes sombres ondulées sur l'écran. Ce n'est pas un défaut, mais plutôt un phénomène d'interférence entre l'organisation des points de phosphore sur l'écran et le signal qui crée l'image. Le moiré est souvent un signe de bon réglage de convergence. Le moiré se remarque le plus avec des motifs de fond gris clair ou utilisant un motif d'un point sur deux. Le moiré ne peut pas être éliminé, mais il peut être réduit par la fonction de réduction correspondante.
Résolution
La résolution est le nombre de points (pixels) affichés sur l'écran.
Un plus grand nombre de points donne une image de définition plus précise (à résolution plus élevée). Pour une dimension d'écran donnée, la taille des points diminue avec leur nombre : une résolution de 640 × 480 (points x lignes) utilise des pixels plus grands qu'une résolution de 1024 × 768. La dimension à l'écran d'une police de caractères peut donc varier en fonction de la résolution. Les résolutions supérieures permettent d'afficher plus d'informations sur l'écran.
Srgb (standard RGB)
« Norme internationale pour l'espace de couleurs rouge, vert et bleu » Espace de couleurs définie dans le but d'assurer la correspondance des couleurs entre applications et périphériques matériels : moniteur, scanners, imprimantes et appareils photo numériques. L'espace de couleurs normalisé sRGB permet aux internautes d'assurer une synchronisation précise des couleurs.
Température de couleur
La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés Kelvin. Aux hautes températures de couleur le blanc apparait légèrement bleuté, aux températures les plus basses il apparait rougeâtre. Les moniteurs d'ordinateurs donnent généralement leurs performances avec des températures de couleur élevées.
5000K : Souvent utilisé dans l'imprimerie.
6500 K : Pour l'affichage d'images vidéo.
9300 K : Valeur par défaut pour votre moniteur EIZO.
L'acronyme VESA signifie "Video Electronics Standards Association" ou association de normalisation de l'électronique vidéo, et DPMS "Display Power Management Signaling" ou signaux de gestion des économies d'énergie pour les écrans. DPMS est une norme de communication utilisée par les ordinateurs et les cartes graphiques pour assurer la gestion des économies d'énergie du moniteur.
This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
