MODE D'EMPLOI 62015-91600 ORBIT IRRIGATION

Mode d'emploi et d'installation

Minuterie à 2 cadrans de modèle 62015/91600 pour robinet extérieur

• Deux commutateurs rotatifs à écrans pour le réglage de l'intervalle et de la durée d'arrosage.
• Système à piles (trois piles alcalines de AA), non inclues
• Dix options d'arrosage à intervalles (un cycle, 2 h, 4 h, 8 h, 12 h, journalièrement, tous les 2, 3, 4, ou 7 jours)
• Dix options de durée d'arrosage (MARCHE, ARRET, 2 min., 5 min., 10 min., 15 min., 30 min., 60 min., 90 min., 120 min.)
• Arrosage manuel sans interruption d'intervalle d'arrosage.
• Conception à résistance aux intempéries
• Conception de vannes à fonctionnement sur
• Solenoid de force consommée basse

Figure 2

Figure 3

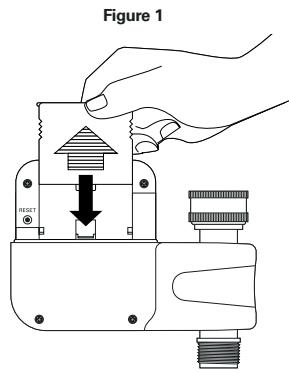

Installation des piles

(Voir la figure 1) 1. Retirez le couvercle de la minuterie. 2. Retirez le compartiment des piles hors de la minuterie. 3. Installez trois piles alcalines de AA. Référez-vous au compartiment des piles pour la position correcte des piles (voir la figure 1). 4. Replacez le compartiment de piles dans la minuterie. Trois nouvelles piles alcalines de AA devraient durer une saison complète d'arrosage. Lorsque la tension des piles descend sous un certain niveau de fonctionnement, la vanne ne s'ouvrira pas et la minuterie émettra un son. Les piles devraient être remplacées lorsque l'une ou les deux condition(s) existe(nt).

Remplacement des piles déchargées

Quand des piles sont déchargées sont détectées, la minuterie s'arrête. Dans ce cas, remplacer les trois piles AA par des piles neuves puis appuyer sur le bouton RESET à l'arrière du boîtier. La minuterie redémarrera. Note: Si la minuterie s'arrête avec des piles neuves, appuyer sur le bouton RESET pour redémarrer la minuterie.

Réglage de la durée d'arrosage (cadran b)

Réglez le cadran (B) de durée sur la durée d'arrosage désirée. (Voir figure 3)

Le cadran (B) de durée a dix positions possibles: - ARRET - La vanne se fermera et restera fermée lorsque le cadran est réglé sur cette position. - MARCHE - La vanne s'ouvrira et restera ouverte lorsque le cadran est réglé sur cette position. - 2 min., 5 min., 10 min., 15 min., 30 min., 60 min., 120 min. - l'eau arrivera automatiquement aux intervalles indiqués par le cadran d'interventions et continuera pendant la période sélectionnée avant de s'arrêter automatiquement.

Pour changer la durée d'arrosage alors que la vanne est ouverte, il suffit de tourner le cadran sur la position indiquant la nouvelle durée désirée. La vanne restera ouverte pendant la durée indiquée par le cadran de durée, indépendamment de la période pendant laquelle elle était ouverte avant la modification.

Arrosage à un cycle

Réglez le cadran (A) d'intervalles sur la position d'un cycle et réglez le cadran (B) de durée sur la position désirée. La vanne s'ouvrira pendant la durée indiquée sur le cadran (B) de durée et puis se fermera. La minuterie restera inacte jusqu'à ce que le cadran (A) d'intervalles soit réglé sur une nouvelle position, ou jusqu'à ce que la vanne soit activée manuellement.

Arrosage manuel

Réglez le cadran (B) de durée sur la position de mise en marche. La vanne s'ouvrira et restera ouverte jusqu'à ce que le cadran soit réglé sur une autre position. Le cadran peut être réglé sur une position et la vanne restera ouverte pendant la période sélectionnée. L'intervalle d'arrosage n'est pas interrompu lorsque la vanne est actionnée manuellement.

Pour arrêter la vanne

Tournez le cadran (B) de durée sur la position d'arrêt. La vanne ne s'ouvrira pas lorsque le cadran est réglé sur cette position. L'intervalle d'arrosage continu ou interrompu durera pendant la période pendant laquelle le cadran de durée reste réglé sur la position d'arrêt.

Indicateur de piles à plat

Lorsque le niveau de tension des piles descend sous la tension idéale de fonctionnement, la vanne se fermera. Les piles devraient être remplacées par trois nouvelles piles alcalines dès que possible.

Réglage des intervalles d'arrosage (cadran a)

Réglez le cadran (A) d'intervalles sur l'intervalle d'arrosage désiré. (Voir figure 2)

Le cadran (A) d'intervalles a 10 positions possibles:

• Un cycle - la vanne s'ouvrira une fois pour la période indiquée sur le cadran de durée et restera ensuite inactive jusqu'à ce que le cadran d'intervalles soit réglé sur une autre position.
• 2 h - l'eau arrivera toutes les deux heures.
• 4 h - l'eau arrivera toutes les quatre heures
• 8 h - l'eau arrivera toutes les huit heures.
• 12 h - l'eau arrivera toutes les douze heures. Journallement - L'eau arrivera une fois chaque jour.
• 2ème jour - l'eau arrivera toutes les deux jours.
• 3ème jour - l'eau arrivera toutes les trois jours
• 4ème jour - l'eau arrivera toutes les quatre jours.
• 7ème jour - l'eau arrivera une fois par semaine.

Entretien et entreposage hors saison

• Retirez la minute du robinet pendant l'hiver ou durant de longues périodes d'inactivité.
• Ouvrez et fermez la vanne à plusieurs reprises pour permettre à l'eau de s'évacuer.
• Retirez les piles et nettoyez les broches des piles. Jetez les piles au premiers signes de corrosion.
• Entrepossez la minuterie dans un emplacement sec et chaud.

Liste de dépannage

Les piles sont installées correctement. De nouvelles piles alcalines sont installées. Le robinet est ouvert. Essayez d'utiliser la minuterie manuellement en réglant le cadran (B) de durée sur la position de mise en marche.

L'heure à laquelle l'intervalle est programmé devient l'heure de référence.

L'intervalle d'arrosage commence après que le cadran soit resté stationnaire pendant une seconde. Chaque fois que le cadran d'intervalle est tourné, l'intervalle est réglé selon la nouvelle position.

L'eau n'arrivera pas avant que le premier intervalle ne soit complété. Par exemple, si la minuterie est programmée à midi et le cadran d'intervalle est réglé de façon à ce que l'arrosage se fasse toutes les quatre heures, la vanne s'ouvrira à 16h. Si vous désirez un arrosage immédiat, vous pouvez utiliser l'intervalle d'arrosage manuel.
