Type de produit	Platine vinyle manuelle à entraînement direct
Marque	GEMINI
Modèle	TT-04
Dimensions	450 x 136 x 352 mm
Poids	9,8 kg
Alimentation	AC 115V-60Hz / 230V~50Hz (sélecteur de tension)
Moteur	Ultimate Hi-Torque (couple 5,0 kg/cm)
Vitesses de lecture	33 1/3, 45, 78 tr/min
Réglage de vitesse	±10% et ±20% avec potentiomètre linéaire
Fonction Quartz Lock	Oui
Lecture reverse	Oui
Bras de lecture	Bras droit à équilibrage statique
Hauteur du bras réglable	Jusqu'à 6 mm
Anti-skating	Réglable
Plateau	Aluminium avec revêtement anti-vibration
Éclairage de la tête de lecture	Oui, amovible sur embase RCA
Accessoires inclus	Feutrine, cordon RCA + terre, contrepoids, porte-cellule
Consommation électrique	53 W
Pleurage et scintillement	< 0,15% WRMS
Garantie	3 ans

FOIRE AUX QUESTIONS - TT-04 GEMINI

Comment installer la cellule sur le porte-cellule ?

Reliez les fils du porte-cellule à la cellule en respectant le code couleur : blanc (L+ gauche +), bleu (L- gauche -), rouge (R+ droit +), vert (R- droit -). Vissez la cellule sur le porte-cellule, puis insérez le porte-cellule à l'extrémité du bras de lecture et serrez la vis de verrouillage.

Comment équilibrer le bras de lecture ?

Enlevez la protection du diamant et détachez le bras. Tournez le contre-poids jusqu'à ce que le bras reste à l'horizontal (point d'équilibre). Remettez le bras sur son support, puis tournez la bague de graduation pour aligner le 0 avec la ligne noire. Enfin, ajustez le contre-poids à la valeur recommandée par le fabricant de la cellule.

Comment régler l'anti-skating ?

Réglez la molette d'anti-skating sur la même valeur que le poids d'appui du diamant de lecture (généralement indiqué sur la cellule). Cela compense la force centripète et évite une usure inégale des sillons.

Comment passer en lecture reverse ?

Appuyez sur la touche REVERSE (14) située sur le panneau avant. La LED s'allume et le plateau tourne en sens inverse. Appuyez à nouveau pour revenir en lecture normale.

Comment utiliser la fonction Quartz Lock ?

Appuyez sur la touche QUARTZ LOCK (15) pour maintenir la vitesse de lecture exacte à 0% de dérive. Le réglage de vitesse par potentiomètre est alors désactivé. Appuyez à nouveau pour relâcher le verrouillage.

Comment brancher la platine à un amplificateur ?

Connectez les câbles RCA (blanc pour canal gauche, rouge pour canal droit) à une entrée phono de votre amplificateur. Reliez le fil de masse (œillet) à la vis de mise à la masse. Si votre amplificateur n'a pas d'entrée phono, utilisez un préampli phono externe.

Que faire si le plateau ne tourne pas ?

Vérifiez que l'interrupteur POWER est sur ON, que la prise secteur est branchée et que le sélecteur de tension est sur la bonne position (230V en France). Si le problème persiste, appuyez sur la touche START/STOP pour lancer la rotation.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits chimiques. Évitez l'humidité et rangez l'appareil dans un endroit propre et sec.

Comment régler la hauteur du bras de lecture ?

Déverrouillez le LOCK SWITCH (11) situé près de l'anti-skating. Tenez l'embase du bras et tournez-la dans le sens horaire pour augmenter la hauteur (jusqu'à 6 mm), ou antihoraire pour diminuer. Verrouillez après réglage.

Quelle tension d'alimentation utiliser en France ?

En France, le sélecteur de tension (3) doit être positionné sur 230V. Pour vérifier, faites tourner le plateau jusqu'à voir le sélecteur à travers les trous. Une mauvaise tension peut endommager l'appareil.

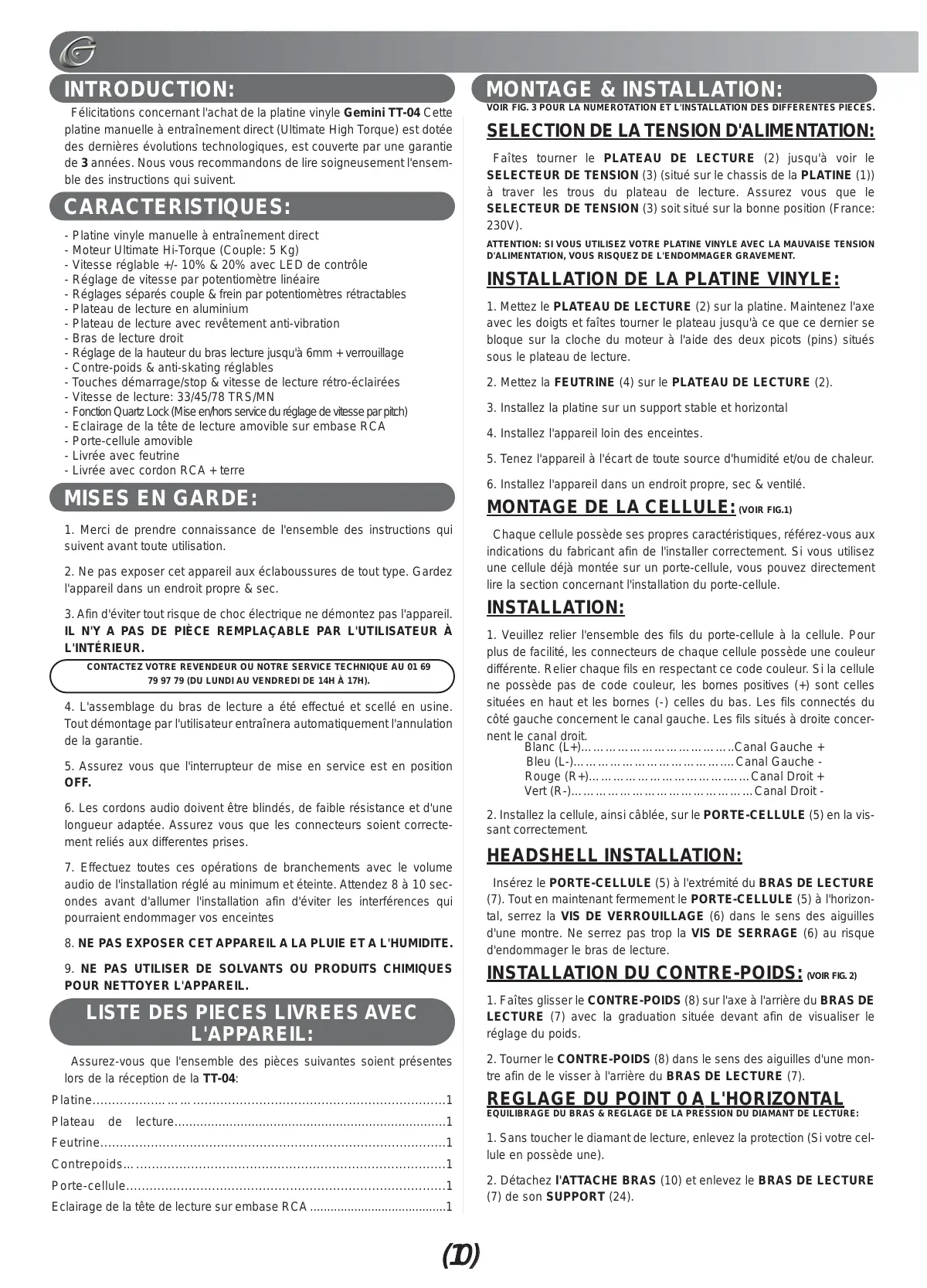

MODE D'EMPLOI TT-04 GEMINI

Félicitations concernant l'achat de la platine vinyle Gemini TT-04. Cette platine manuelle à entrainement direct (Ultimate High Torque) est dotée des dernières évolutions technologiques, est couverte par une garantie de 3 années. Nous vous recommendons de lire soigneusement l'ensemble des instructions qui seront.

• Platine vinyle manuelle à entraînement direct
• Moteur Ultimate Hi-Torque (Couple: 5 Kg)
• Vitesse réglable ± 10% & 20% avec LED de contrôle
• Réglage de vitesse par potentiomètre linéaire
• Réglages séparés couple & frein par potentiomètres rétractables
• Plateau de lecture en aluminium
• Plateau de lecture avec revêtement anti-vibration
• Bras de lecture droit
• Réglage de la hauteur du bras de lecture jusqu'à 6mm + verrouillage
• Contre-poids & anti-skating régibles
• Touches de départ/stop & vitesse de lecture rétro-éclairées
• Vitesse de lecture: 33/45/78 TRS/MN
• Fonction Quartz Lock (Mise en/hors service du réglage de vitesse par pitch)
• Eclairage de la tête de lecture amovible sur embase RCA
• Porte-cellule amovible
• Livrée avec feutrine
• Livrée avec cordon RCA + terre

MISES en GARDE:

1. Merci de prendre connaissance de l'ensemble des instructions qui suivent avant toute utilisation.
2. Ne pas exposer cet appareil aux éclaboussures de tout type. Gardez l'appareil dans un endroit propre & sec.
3. Afin d'éviter tout risque de chic électrique ne démontez pas l'appareil. IL N'Y A PAS DE PIECE REMPLAÇABLE PAR L'UTILISATEUR À L'INTÉRIEUR.

CONTACTEZ VOTRE REVENDEUR OU NOTRE SERVICE TECHNIQUE AU 01 69 79 97 79 (DU LUNDI AU VENDREDI DE 14H À 17H).

1. L'assemblage du bras de lecture a été effectué et scellé en usine. Tout démontage par l'utilisateur entrainera automatiquement l'annulation de la garantie.
2. Assurez-vous que l'interrupteur de mise en service est en position OFF.
3. Les cordons audio doivent être blindés, de faible résistance et d'une longueur adaptée. Assurez-vous que les connecteurs soient correctement reliés aux différentes prises.
4. Effectuez toutes ces opérations de branchements avec le volume audio de l'installation réglé au minimum et éteinte. Attendez 8 à 10 secondes avant d'allumer l'installation afin d'éviter les interférences qui pourraient endommager vos enceintes.
5. NE PAS EXPOSER CET APPAREIL A LA PLUIE ET A L'HUMIDITE.
6. NE PAS UTILISER DE SOLSVANTS OU PRODUITS CHIMIQUES POUR NETTOYER L'APPAREIL.

LISTE Des PIECES livrees avec l'appareil:

Assurez-vous que l'ensemble des pièces suivantes soit présent lors de la réception de la TT-04:

Platine. 1

Plateau de lecture. 1

Feutrine. 1

Contrepoids 1

Porte-cellule. 1

Eclairage de la tête de lecture sur embase RCA 1

Montage & installation:

VOIR FIG. 3 POUR LA NUMEROTATION ET L'INSTALLATION DES DIFFERENTES PIECES.

Selection de la tension d'alimentation:

Faites tourner le PLATEAU DE LECTURE (2) jusqu'à voir le SELECTEUR DE TENSION (3) (situé sur le chassis de la PLATINE (1)) à travers les trous du plateau de lecture. Assurez-vous que le SELECTEUR DE TENSION (3) soit situé sur la bonne position (France: 230V).

ATTENTION: SI VOUS UTILISEZ VOTRE PLATINE VINYLE AVEC LA MAUVAISE TENSION D'ALIMENTATION, VOUS RISQUEZ DE L'ENDOMMAGER GRAVEMENT.

Installation de la platine VINYLE:

1. Mettez le PLATEAU DE LECTURE (2) sur la platine. Maintenez l'axe avec les doigts et faites tourner le plateau jusqu'à ce que ce dernier se bloque sur la cloche du moteur à l'aide des deux picots (pins) situés sous le plateau de lecture.
2. Mettez la feutrine (4) sur le plateau de lecture (2).
3. Installez la platine sur un support stable et horizontal
4. Installlez l'appareil loin des enceintes.
5. Tenez l'appareil à l'écart de toute source d'humidité et/ou de chaleur.
6. Installez l'appareil dans un endroit propre, sec et ventilé.

Montage de la cellule: (VOIR fig.1)

Chaque cellule possède ses propres caractéristiques, référez-vous aux indications du fabricant afin de l'installer correctement. Si vous utilisez une cellule déjà montée sur un porte-cellule, vous pouvez directement sauter la section concernant l'installation du porte-cellule.

Installation:

1. Veuillez relier l'ensemble des fils du porte-cellule à la cellule. Pour plus de facilité, les connecteurs de chaque cellule possèdent une couleur différente. Reliez chaque fil en respectant ce code couleur. Si la cellule ne possède pas de code couleur, les bornes positives (+) sont celles situées en haut et les bornes (-) celles du bas. Les fils connectés du côté gauche concernent le canal gauche. Les fils situés à droite concernent le canal droit.

Blanc (L^+).. Canal Gauche ^+

Bleu (^-).. Canal Gauche -

Rouge (R+).. Canal Droit +

Vert (R-). Canal Droit -

1. Installez la cellule, ainsi câblée, sur le PORTE-CELLULE (5) en la visant correctement.

Insérez le PORTE-CELLULE (5) à l'extrémité du BRAS DE LECTURE (7). Tout en maintenant fermement le PORTE-CELLULE (5) à l'horizontal, serrez la VIS DE VERROUILAGE (6) dans le sens des aiguilles d'une montre. Ne serrez pas trop la VIS DE SERRAGE (6) au risque d'endommager le bras de lecture.

Installation du contre-poids: (VOIR FIG. 2)

1. Glisser le CONTRE-POIDS (8) sur l'axe à l'arrière du BRAS DE LECTURE (7) avec la graduation située devant afin de visualiser le réglage du poids.
2. Tourner le CONTRE-POIDS (8) dans le sens des aiguilles d'une montre afin de le visser à l'arrière du BRAS DE LECTURE (7).

Reglage du point 0 a l'horizontal

EQUILIBRAGE DU BRAS & REGLAGE DE LA PRESSION DU DIAMANT DE LECTURE:

1. Sans toucher le diamant de lecture, enlevez la protection (Si votre cellule en possède une).
2. Détachez l'ATTACHE BRAS (10) et enlevez le BRAS DE LECTURE (7) de son SUPPORT (24).
3. Tournez le CONTRE-POIDS (8) dans le sens des aiguilles d'une montre afin de descendre le bras de lecture. Le fait de le tourner dans l'autre sens provoquera la remontée du bras de lecture. Tournez le CONTRE-POIDS (8) jusqu'à couver le point d'équilibre du bras de lecture (celui-ci reste alors en équilibre à l'horizontal).
4. Positionnez le BRAS DE LECTURE (7) sur son SUPPORT (24) et verrouillez-le avec l'ATTACHE BRAS (10).
5. Tout en maintenant le BRAS DE LECTURE (7) sur son SUPPORT (24) et le CONTRE-POIDS (8) à la main, tournez la BAGUE DE GRADUATION (9) jusqu'à ce que le point 0 soit aligné avec la ligne noire située à l'arrière du BRAS DE LECTURE (7).
6. Vérifiez de nouveau si le réglage effectué est correct. Si ce n'est pas le cas, répétez les opérations de 3 à 5.
7. Après avoir effectué le réglage du point 0, tournez le CONTRE-POIDS (8) jusqu'à atteindre le réglage de poids préconisé par le fabricant de votre cellule de lecture. Le réglage de ce poids se repère à l'aide de la BAGUE DE GRADUATION (9) montée à l'arrière du BRAS DE LECTURE (7).

Reglage de l'anti-skating (anthderaillement):

Réglez l'ANTI-SKATING (12) sur la même valeur que celle du diamant de lecture.

La TT-04 possède un BRAS DE LECTURE (7) réglable en hauteur. Cette fonction permet de régler de façon très précise la hauteur du bras de lecture en fonction de la cellule de lecture utilisée. Vous devez effectuer ce réglage en déverrouillant l'EMBASE DU BRAS DE LECTURE (25) à l'aide du LOCK SWITCH (11) situé à proximité du REGLAGE DE L'ANTI-SKATING (12). Tenez fermement l'EMBASE (25) du BRAS DE LECTURE (7). Faites tourner l'EMBASE DU BRAS DE LECTURE (25) dans le sens des aiguilles d'une montre pour augmenter la hauteur et inversement pour en diminuer la hauteur dans la limite de 6mm tout en respectant les specifications du fabricant de la cellule de lecture. Lorsque le réglage de la hauteur du BRAS DE LECTURE (7) a été effectué correctement, verrouillez ce dernier à l'aide du LOCK SWITCH (11).

1. Branchez le cordon d'alimentation AC à une prise électrique.
2. Voir Tableau A pour les connections RCA & fils de masse. Assurez-vous que tous les branchements ont été effectués correctement (branchements effectués sur une entrée phono).

NOTE: AFIN DE REDUIRE LES BRUITS PARASITES, ASSUREZ-VOUS QUE LA CONNECTION DE LA MASSE A ETE EFFECTUEE.

TABLEEAU A:

CONNECTUERS DE SORTIE	MELANGUER OU RECEPTEUR
L (BLANC)	L CANALE PHONO
R (ROUGE)	R CANAL PHONO
MASSE (OEILLET)	VIS DE MISE A LA MASSE

Utilisation basique:

1. Branchez I'ECLAIRAGE DE LA TETE DE LECTURE (20) dans L'EMBASE RCA (20), située a cote du PLATEAU DE LECTURE (2). Mettez l'interrupteur POWER (23) en position "ON", à ce moment I'ECLAIRAGE DE LA TETE DE LECTURE (20) s/allumera.
2. Placez un disque sur la feutrine (4) située sur le plateau de lecture (2).
3. Sélectionnez la vitesse de lecture appropriée 33, 45 ou 78 trs/mn (Appuyez sur les touches 33 & 45 simultanément) en appuyant sur les TOUCHES DE SELECTION DE VITESSE DE LECTURE (21).
4. Enlevez la protection située sur le diamant de lecture.
5. Dévissez le CROCHET DU BRAS DE LECTURE (10) situé sur le SUPPORT DU BRAS DE LECTURE (24).
6. Appuyez sur la touche START/STOP (22). Le PLATEAU DE LECTURE (2) commencera à tourner.

Arrêtez la lecture. Puis abaissez doucement le BRAS DE LECTURE (7) sur le disque. Cette opération peut s'effectuer à l'aide de la fonction TONE ARM LIFT (13) qui permet de monter ou d'abaisser le BRAS DE LECTURE (7).

1. Quand la lecture du disque est terminée, remontez le BRAS DE LECTURE (7), remettez-le sur son SUPPORT (24) et attachez-le à l'aide du CROCHET (10).
2. Vous pouvez arrêter la rotation du PLATEAU DE LECTURE (2), en éteignant la platine hors tension, interrupteur POWER (23) en position "OFF", ou en appuyant sur la touche START/STOP (22).

ARRET De la lecture:

1. Lorsque vous appuyez sur la touche START/STOP (22), vous arrêtez la lecture à l'endroit même où le disque s'arrête.
2. Appuyez de nouveau sur la touche START/STOP (22) afin de reprendre la lecture à l'endroit où vous l'avez arrêtée. Il vous faut attendre quelques secondes afin que la vitesse de lecture soit normale, le temps que le moteur accélère jusqu'à la bonne vitesse de lecture.
3. Si vous souhaitez régler ce délai, appuyez sur les potentiomètres rétractables START/DEMARRAGE (18) & BRAKE/FREIN (19). Tournez les deux potentiomètres dans le sens des aiguilles d'une montre afin de réduire le temps de redémarrage (en augmentant le couple d'entraînement et l'efficacité du frein). Ce réglage permet de démarrer & d'arrêter la lecture d'un disque rapidement. Tournez ces mêmes potentiomètres dans le sens inverse des aiguilles d'une montre afin d'augmenter le temps de démarrage & d'arrêt (en réduisant le couple moteur et l'incidence du frein).

1. La TT-04 est équipée d'un POTENTIOMETRE DE REGLAGE DE VITESSE (17). Lorsque le POTENTIOMETRE DE REGLAGE DE VITESSE (17) est en position centrale (0), la vitesse de lecture sera 33, 45, or 78TRS/mn. Ceci dépend de la vitesse de lecture sélectionnée à l'aide des touches SELECTION DE LA VITESSE DE LECTURE (21).
2. Lorsque le POTENTIOMETRE DE REGLAGE DE VITESSE (17) est en position centrale (0), vous pouvez modifier la vitesse de lecture de +/- 10% ou +/- 20% en fonction du réglage de vitesse sélectionné à l'aide du BOUTON 10%/20% (16). La led claire indique un réglage +/- 10% et bleu pour un réglage de +/-20%. La vitesse de lecture dépend alors de la position de ce potentiamètre.
3. Pour maintenir la vitesse de lecture à 0 de façon permanente, appuyez sur la touche QUARTZ LOCK (15) située au-dessus du POTENTIOMETRE DE REGLAGE DE VITESSE (17).

Lecture reverse:

Appuyez sur la touche REVERSE (14) afin d'inverser le sens de lecture du disque, la LED REVERSE (14) s'allume. Appuyez de nouveau sur cette touche afin de revenir à la lecture dans le sens normal.

PARTIE Platine VINYLE:

Type... Platine Vinyl Manuelle à Entrainement Direct Mateur... Mateur à Très Haut Couple / Ultimate High Torque (5.0 kg/cm) a Entrainement Direct Mateur... Mateur DC (Courant Continu) Vitesse de Lecture... 33 1/3, 45, 78TRS/mn Pleurage & Scintillementd Flutter... < 0.15% WRMS CETTE MESURE NE CONCERNE QUE LA PLATINE EQUIPEE DE SON PLATEAU DE LECTURE ET EXCLU E L'INCIDENCE DE LA CELLULE DE LECTURE, DU DISQUE LU & DU BRAS DE LECTURE.

PARTIE BRAS de lecture:

Type........... Bras Droit à Équilibrage Statique Poids du portecellule : 5.6g

Alimentation.. AC 115 V-60 Hz/230 V ~50 Hz Consummation électrique..53 W Dimensions. 17.75^ × 5.75^ × 14^ (450 x 136 x 352 mm) Poids. 21.6 lbs. (9.8 kg)

LES SPECIFICATIONS PEUVENT CHANGER SANS PREAVIS. LE POIDS ET LES DIMENSIONS INDUQUES SONT APPROXIMATIFS.
