| Type de produit | Enceinte encastrable |
| Caractéristiques techniques principales | 2 voies, haut-parleur de 6,5 pouces, tweeter à dôme en tissu |
| Alimentation électrique | Non applicable (enceinte passive) |
| Dimensions approximatives | Diamètre : 22 cm, Profondeur : 10 cm |
| Poids | 2,5 kg |
| Compatibilités | Compatible avec les amplificateurs stéréo et home cinéma |
| Type de batterie | Non applicable (enceinte passive) |
| Tension | Non applicable (enceinte passive) |
| Puissance | 80 W (puissance nominale) |
| Fonctions principales | Sonorisation de qualité, intégration discrète dans les murs |
| Entretien et nettoyage | Essuyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange limitée, consulter le fabricant |
| Sécurité | Ne pas exposer à l'humidité, installation par un professionnel recommandée |
| Informations générales utiles | Idéale pour les installations audio discrètes dans les salons ou les espaces de vie |
FOIRE AUX QUESTIONS - MINORCA IW CABASSE
Questions des utilisateurs sur MINORCA IW CABASSE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte sans fil au format PDF gratuitement ! Retrouvez votre notice MINORCA IW - CABASSE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MINORCA IW de la marque CABASSE.
MODE D'EMPLOI MINORCA IW CABASSE
L'option «enceinte arrière» garantit le bon fonctionnement des Antigua IW et Minorca IW. Le volume de charge clos est optimisé pour ces modèles, l'enceinte est réalisée en MDF hydrofuge
Ce kit facilite l'installation des enceintes Antigua IW et Minorca IW lors d'une construction nouvelle pour des parois en plaques de plâtre ou équivalent
Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d'optimiser au maximum votre installation, nous vous recommandons de lire attentivement cette notice.
Explication des symboles -
L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérieur du coffret du produit, d'une va
leur suffisante pour partager un risque d'électrocution.
Le point d'exclamation dans un triangle équilatéral avertit de l'existence d'instructions importantes quant à l'utilisation et la maintenance dans la documentation jointe à ce produit.
Instructions - Toutes les instructions de sécurité et d'utilisation doivent avoir été lues avant d'allumer tout appareil pour la première fois.
Retenez les instructions - Elles doivent servir de référence permanente pour tout ce qui suit.
Tenez compte des avertissements - Les avertissements présents sur le produit ou dans les notices d'utilisation doivent être pris en compte.
Suivez les instructions - Toutes les instructions d'utilisation et de mise en œuvre doivent être scrupuleusement suivies.
Nettoyage - Débranche l'appareil avant tout nettoyage. N'utilisez pas de solutions nettoyantes sous forme liquide ou en aerosols. Employez de préférence un chiffon humide.
Accessoires - N'utilisez pas d'accessoires qui ne soient pas explicitement recommandés par le constructeur, sous peine de risquer divers accidents.
Eau et humidité - L'appareil ne doit pas être utilisé près de l'eau, par exemple à proximité d'une baignoire, d'un évier, dans un sous-sol humide, près d'une piscine, ou de tout ce qui y ressemble de près ou de loin.
Chariots et supports - La manutention doit être effectuée seulement avec des chariots et supports agréés par le fabricant.
Installation sur mobiliers et supports - Ne placez pas cet appareil sur un support instable, qu'il s'agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.
Ventilations - L'appareil doit être positionné de telle sorte qu'il ne gène pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d'aération. Il ne doit pas non plus être encastré dans des enclosures confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d'air disponible aux entrées d'air.
Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sénégraphie sur le produit. Si vous n'êtes pas sûr du type de courant fourni à l'endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.
Protection des câbles d'alimentation - Le cheminement des câbles d'alimentation doit être prévu de telle sorte qu'ils ne puissent pas être piétinés, pincés, coincés par d'autres appareils posés dessus, et une attention toute particulière doit être accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil.
Foudre - Pour une meilleure protection de l'appareil pendant les orages ou s'il doit rester inutilisé pendant une longue période, débranchez le cordon d'alimentation et débranchez la prise d'antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.
Surcharges électriques - Ne surchargez pas les prises d'alimentation, les prolongateurs ou les rappels d'alimentation. Il pourrait en résulter incendies ou electrocutions.
Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrer des éléments ou des liquides étrangers dans l'appareil. Ils pourraient occasionner incendies ou electrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.
Entretien - L'utilisateur ne doit pas tenter de s'occuper des opérations de maintenance au-delà de celles décrites dans le mode d'emploi. Tout ce qui dépasse le simple niveau de l'entretien doit être effectué par un personnel qualifié.
Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié :
L'alimentation ou la prise a été endommagée. Des corps étrangers ou du liquide se sont introduits dans l'appareil. L'appareil a été exposé à la pluie ou a été aspergé d'eau. L'appareil ne semble pas marcher correctement alors que vous l'utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d'emploi. Toute autre procédure pourrait le déterminer et nécessiter l'intervention d'un technicien qualifié. L'appareil est tombé ou bien sa carrosserie est endommagée. L'appareil affiche des performances nettement modifiées.
Pièces détachées - Si la réparation a nécessité l'utilisation de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou présentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres. Vérifications - APRÈS toute intervention sur l'appareil, demandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.
Exposition aux fortes températures - L'appareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.
Sacs plastiques - Ne pas laisser les sacs plastiques de l'emballage à portée des enfants afin d'éviter tout risque d'étouffement.
Valable aux USA, au canada et autres pays concernés
Attention! pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu'au fond.
Deballage des enceintes ①
Ouvrir le côté mentionné sur le carton, replier sur les côtés les rabats supérieurs du carton. Enlever la documentation, les grilles, le gabarit de découvre, la coquille supérieure puis sortir les enceintes de leur emballage. Conserver les grilles à l'abri loin de la zone de travail pour qu'elles ne courent aucun risque d'endommagement. Nous vous conseillons de conserver l'emballage de vos enceintes à plat pour une utilisation ultérieure éventuelle.
Contenu du carton d'emballage:
2 enceintes 2 grilles de protection 1 gabarit d'alignement 1 notice d'utilisation et 1 carte de garantie
Installation et placement des enceintes ④
Vérifiez qu'il n'existe aucun risque de conflit avec d'autres éléments encastrés (conduite, air conditionné, cable électric, etc.). Dans le cas d'une construction existante, il est préféable de dresser un plan précis des reseaux encastrés. Evitez d'installer le haut-parleur dans une cavité compétente une canalisation ou une paroi mince ou fragile risquant de résonner ou de vibrer. Ces enceintes sont conçues pour fonctionner de manière ideale dans un volume de charge d'environ 19 litres. L'équilibre de l'enceinte est ajusté pour fournir la meilleure linéarité dans un demi espace de rayonnement (encastrée dans un large plan). Eloignez, si possible le positionnement des enceintes à au moins 0,5m de tout angle car la disposition en angle modifie l'équilibre des fréquences graves.
Amortissement de la cavité murale
Vous pouvez remplir presque toute la cavity de matériaux amortissants, sans le tasser excessivement. La laine de verre et la laine minérale convenant pour l'isolation thermique conviennent parfaitement. N'utilisez surtout pas de mousse synthétique à cellules fermées ou de polystyrène expansé. Verifiez qu'aucun débris ne risque de tomber à l'intérieur du haut-parleur (surtout en cas de montage au plafond).
IMPORTANT : VOUS DEVEZ VERIFIER QUE LES MATERIAUX QUE VOUS UTILISEZ SONT CONFORMES AUX REGLES LOCALES EN MATIERDE DE FEU ET DE CONSTRUCTION.

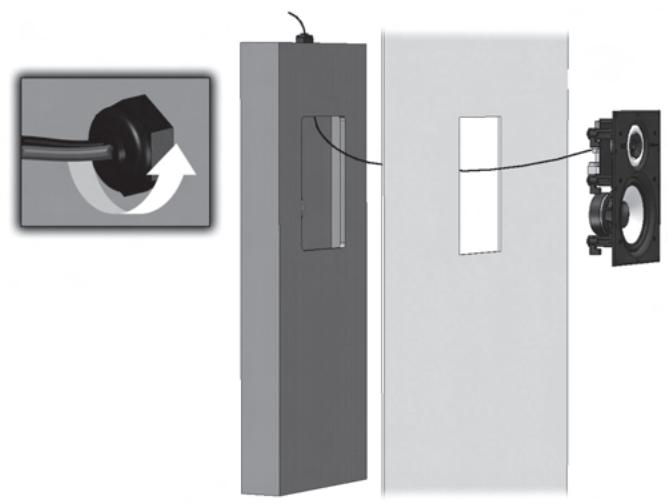

Pour un résultat optimal, nous conseillons d'utiliser l'une des options proposées, soit l'enceintearrêté Cabasse spécialement conçue pour Antigua IW et Minorca IW ③, soit le kit d'installation avec cadre et languettes de fixation ④.
Installation
Positionnez le gabarit à l'endroit souhaité. Tracez les pourtours du gabarit 4a puis découpez proprement l'ouverture en suivant le trait 4b. - Connectez les câbles de liaison avec l'amplificateur en respectant les phases 4c. ■ Positionnez le cadre dans le mur ou le plafond, vissez les 6 vis visibles à l'avant 4d. Ces vis assurent le basculement des cames du système de fixation mobile qui prendront place de l'autre côté de la paroi. Assurez-vous qu'elles sont bien en place puis serrez les vis. Une légère flexion du cadre est permise, toutefois il ne faut pas serrer exagérément. Positionnez la grille devant l'enceinte, elle se fixe automatiquement par liaison magnétique.
Personnalisation
La grille possède une finition blanche semi-mate, prête à peindre.
Attention
Il est nécessaire d'étendre tous les appareils avant la connexion des enceintes. Pour le branchement de vos
enceintes acoustiques, il faut tenir compte de la section des câbles et du respect des phases.
Section des câbles
Pour conserver toutes les qualités des enceintes acoustiques et éviter les pertes de puissance, il faut que la résistance électrique des câbles de branchement entre l'enceinte et l'amplificateur soit la plus faible possible. Pour vous aider à choisir la meilleure section de câble pour votre installation, veuillez suivre le tableau récapitulatif.
| Distance ampli - enceinte | Section |
| 4,5 m | 1,5 mm² |
| 6 m | 2 mm² |
| 7,5 m | 2,5 mm² |
| 9 m | 3 mm² |
| 12 m | 4 mm² |
Respect des phases
Les enceintes et les amplificateurs ont leurs bornes de branchement répertoriées. Il y a deux façons courantes d'effectuer ce repérage : soit une borne rouge ou repère +, soit une borne noire ou repère -. Dans tous les cas, il faut que les deux canaux soient branchés de façon identique, c'est-à-dire par exemple que la borne rouge ou + de l'enceinte aille à la borne rouge ou + de l'amplificateur, la borne noire ou - de l'enceinte ira dans ce cas à la borne noire ou - de l'amplificateur.
Service apres VENTE
Cabasse dispose d'un réseau de revendeurs agréés qui est à votre disposition pour assurer le service après vente de votre matériel. Pour connaître la liste des revendeurs agréés Cabasse, contactez-nous ou consultez notre site Internet www.cabasse.com.
En suivant les conseils d'installation, de branchement et d'emploi explicités dans cette notice, vous êtes assurés d'un fonctionnement parfait de vos enceintes acoustiques. Nous recevons tous les jours des lettres de clients satisfaits du choix de leurs enceintes et ces lettres sont pour nous la plus belle récompense de nos efforts.

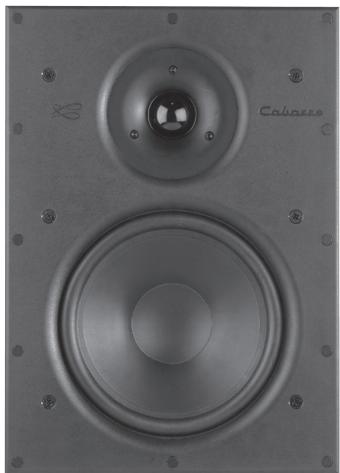

Position : dans le mur / dans le plafond
Voies:2
Haut-parleurs :
1 x tweeter DOM 36 - membrane Kaladex® 1 x médium-grave 17T20 IW - membrane P2C
Filtre:1800Hz
Bande passante : 53 Hz - 22 400 Hz
Efficacité 1 W / 1 m : 88 dB
Impédance nominale : 8 ohms
Impédance minimale : 6,8 ohms
Puissance crête : 320 W

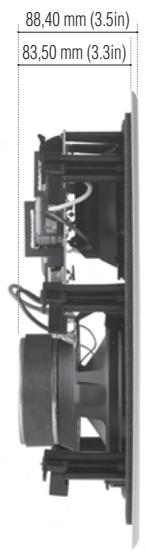

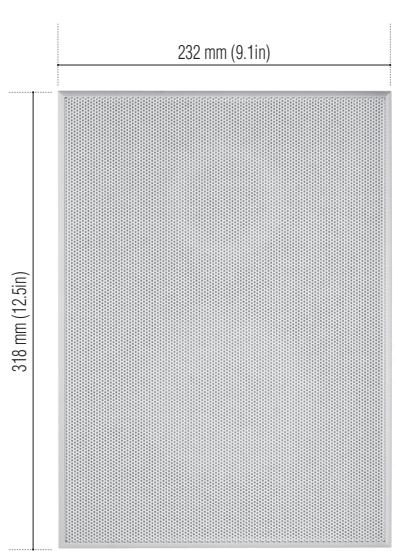

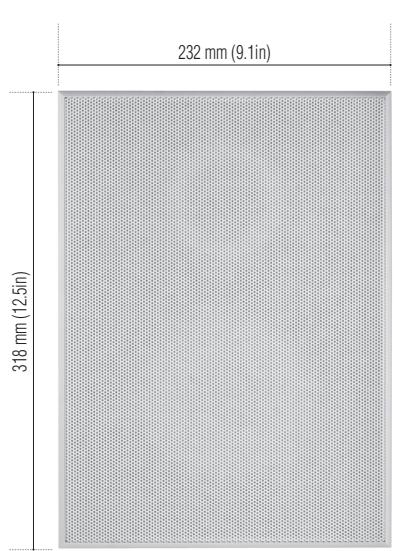

Dimensions (h× l× p):32× 23× 8,8cm
Poids: 2,2kg
Finition standard : blanc (grille prête à peindre)

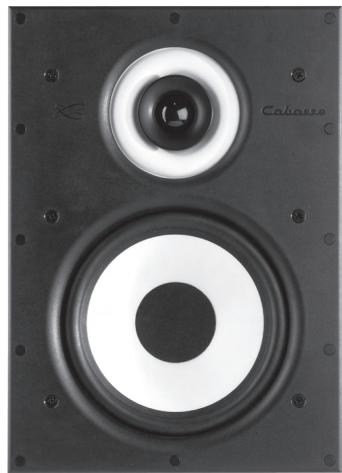

Position : dans le mur / dans le plafond
Voies : 3
Haut-parleurs :
1 x BC10 coaxial : - tweeter 27 mm/ membrane Peek®
- médium 100 mm/ membrane P2C
1 x 17M20 IW / membrane Duocell
Filtre:1130-4500Hz
Bande passante : 57 Hz - 22 400 Hz
Efficacité 1 W / 1 m : 89,5 dB
Impédance nominale : 8 ohms
Impédance minimale : 4 ohms
Puissance nominale : 40 W
Puissance crête : 320 W
Finition standard : blanc (grille prête à peindre)
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'union européenne).
Ce symbole, représentant une poubelle sur roues barrée d'une croix, apposé sur le produit, indique que ce produit ne doit pas être traité avec les déchets ménagers.
Il doit être remis à un point de collecte pour le traitement des équipements électriques et électroniques en fin de vie. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
