IO - Enceinte sans fil CABASSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte sans fil
Caractéristiques techniques principales	Technologie acoustique Cabasse, haut-parleurs à large bande, son haute définition
Alimentation électrique	Alimentation secteur avec adaptateur inclus
Dimensions approximatives	Hauteur : 30 cm, Largeur : 20 cm, Profondeur : 15 cm
Poids	3,5 kg
Compatibilités	Bluetooth, Wi-Fi, compatible avec les systèmes multiroom
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240 V AC
Puissance	50 W RMS
Fonctions principales	Lecture de musique en streaming, contrôle vocal, connectivité multiroom
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service client pour réparations
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec l'adaptateur fourni
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - IO CABASSE

Comment connecter mon CABASSE IO à mon réseau Wi-Fi ?

Pour connecter votre CABASSE IO à votre réseau Wi-Fi, ouvrez l'application CABASSE, sélectionnez 'Configurer un nouvel appareil', puis suivez les instructions à l'écran pour entrer votre mot de passe Wi-Fi.

Que faire si le son de mon CABASSE IO est déformé ?

Si le son est déformé, vérifiez le niveau de volume, assurez-vous qu'il n'y a pas d'obstructions autour des haut-parleurs et essayez de redémarrer l'appareil. Si le problème persiste, réinitialisez l'appareil aux paramètres d'usine.

Mon CABASSE IO ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de changer de prise ou de câble d'alimentation. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment mettre à jour le firmware de mon CABASSE IO ?

Pour mettre à jour le firmware, ouvrez l'application CABASSE, allez dans les paramètres de l'appareil et sélectionnez 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la dernière version.

Puis-je utiliser le CABASSE IO avec des services de streaming comme Spotify ?

Oui, le CABASSE IO est compatible avec plusieurs services de streaming, y compris Spotify. Assurez-vous que votre appareil est connecté à Internet, puis utilisez l'application pour accéder à vos services de musique préférés.

Comment réinitialiser mon CABASSE IO aux paramètres d'usine ?

Pour réinitialiser le CABASSE IO, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Cela rétablira les paramètres d'usine.

Quel type de câble audio puis-je utiliser avec mon CABASSE IO ?

Vous pouvez utiliser un câble audio de 3,5 mm standard pour connecter votre CABASSE IO à d'autres appareils. Assurez-vous que le câble est de bonne qualité pour éviter la perte de son.

Le CABASSE IO peut-il être utilisé en extérieur ?

Le CABASSE IO est conçu pour une utilisation en intérieur. L'exposition à l'humidité ou à des conditions extérieures extrêmes peut endommager l'appareil.

MODE D'EMPLOI IO CABASSE

Sommateur de graves Max Cabasse Max module Max Bass-Summierer

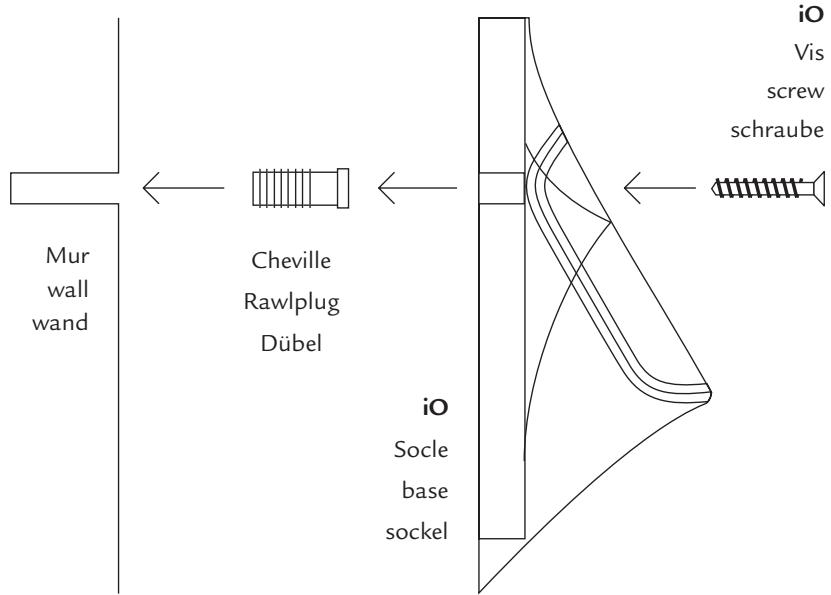

(1) MONTAGE MURAL DU SOCLE iO

Wall mounting of the iO base Wandbefestigung des iO sockels

② POSITIONS DU SATELLITE IO SUR SOCLE

+1 sommateur de graves Cabasse Max

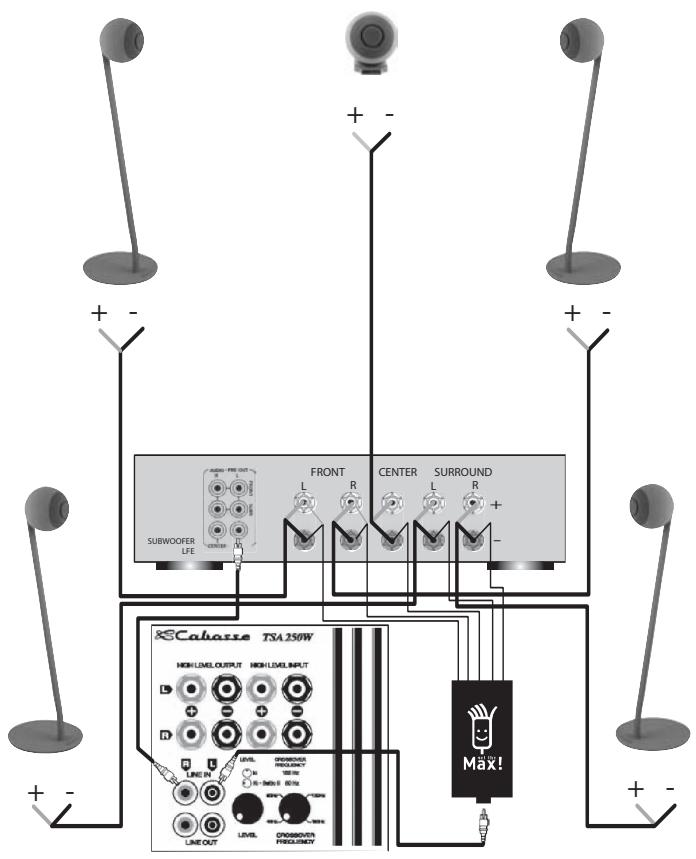

5.1 configuration (Audio Video)

5 iO speakers + 1 Furio subwoofer
+1 Cabasse Max module

Konfiguration 5.1 (Audio Video)

5 iO Satelliten + 1 Furio Subwoofer
+1 Cabasse Max Bass-Summierer

Configuration 5.1 (Audio Video)

2 enceintes principales + 3 satellites iO
+1 caisson de graves Furio
+1 sommateur de graves Cabasse Max

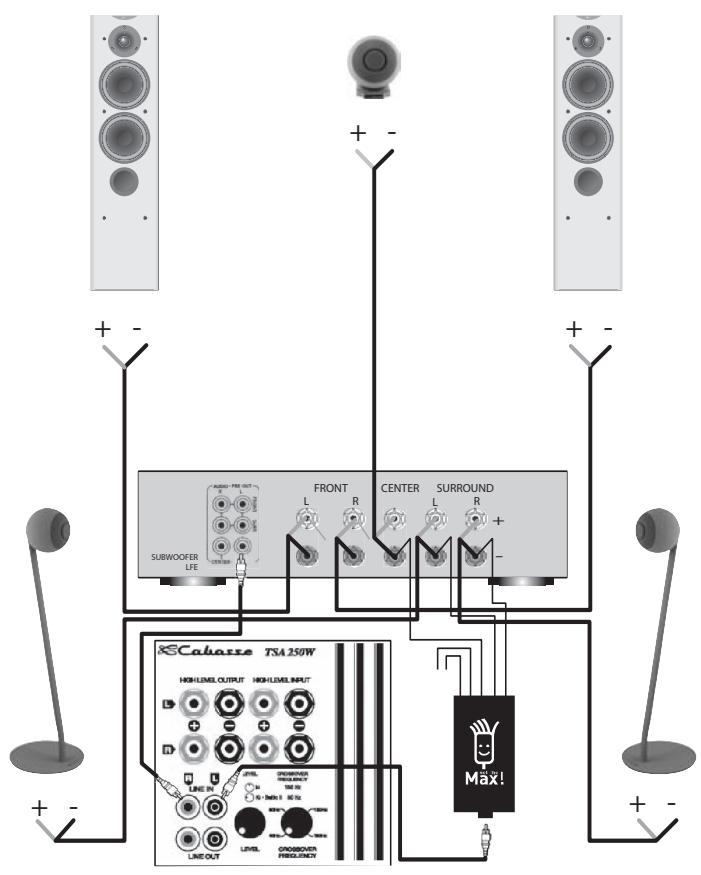

5.1 configuration (Audio Video)

2 main speakers + 3 iO speakers
+1 Furio subwoofer + 1 Cabasse Max module

Konfiguration 5.1 (Audio Video)

2 Hauptlautsprecher + 3 iO Satelliten
+1 Furio Subwoofer
+1 Cabasse Max Bass-Summierer

Avec SYSTEME iO, Cabasse vous propose un ensemble Hi Fi / audio video dans la continuité de la technologie SCS (Source à Cohérence Spatiale) issue de la prestigieuse gamme ARTIS. Ces enceintes 2 voies, de petites dimensions, associées à un caisson de graves FURIO, vous permettront de construire un système de très grande qualité en configuration 2.1 (reproduction stéreo), configuration 5.1 (reproduction 5 canaux), 6.1 ou 7.1...

Le caisson de graves Cabasse dédié à SYSTEME iO est Furio.

Vous pouvez cependant utiliser les caissons de graves Cabasse Jupiter II ou Thor II. Si vous souhaitez utiliser un autre modele de caisson de graves, assurez-vous que sa bande de fréquences est ajustable jusqu'à 200 Hz avec un filtrage passe-bas à 200 Hz très pentu. Nous recommendons pour leur tenue en puissance les modèles Furio, Jupiter II et Thor II, surtout dans une utilisation à plus de 2 canaux.

Attention, superflu en configuration 2.1, le sommateur de graves Max est indispensable à partir de 3 satellites

iO si vous amplificateur audio video ne prend pas en charge le subwoofer en mode stereo et/ou ne permet pas d'ajuster la fréquence de coupure entre satellite et caisson jusqu'à 200 Hz.

INSTALLATION

Les composants de votre système :

2, 3 ou 5 satellites iO
1 caisson de graves actif Furio
1 sommateur de graves Max Cabasse si votre système comprend 3 ou 5 satellites iO.

Satellite iO sur socle

Les satellites iO dans leur version sur socle peuvent etre fixes au mur à l'aide d'une vis unique ① .Le socle permet egressement I'utilisation sur un support horizontal (bibliothèque, poste de télévision, ...).

Le montage du satellite iO sur socle magnétique permet une orientation facile vers la zone d'écoute.

Suivant la configuration可以选择 pour une meilleure intégration, les sorties de fils peuvent s'effectuer à chaque extrémité ou au centre du socle. Le fond du socle est réversible et permet deCHOISIR n'importe qu'elle option.

Attention! L'évent situé à l'arrête du satellite iO ne doit pas être obturé par le socle.

Satellite iO sur pied

La version sur pied est équipée de pointes vérins pour une stabilité parfaite, sur tous types de sol.

Positionnement de SYSTEME iO

Pour le positionnement des satellites iO et du caisson de graves Furio, nous vous conseillons de respecter le mistroux possible le principe du schema ③. Le caisson de graves doit être placé dans la zone d'écoute avant, et son placement contre un mur renforce l'extrème grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais d'emplacement en fonction de l'acoustique de la pierce.

tention ! Certains téléviseurs sont spécialement sensibles et lesrayonnements magnétiques émis à travers la membrane du

tweeter peuvent les affecter quand le satellite iO est trop proche ou trop en arrriere du téléviseur. Un léger déplacement devrait suffire à enrayer le phénomène.

BRANCHEMENTS

Il est imperatif de respecter pour tous branchements la mise en phase en reliant les bornes rouges + de l'amplificateur à la borne rouge + du satellite iO.

Procedure ensuite de la même façon pour les bornes noires -. Afin de facilititer la connexion du cable sur le satellite iO sur socle, il est possible de-retirer le fond du socle du satellite iO en le tirant assez fortement vers l'extérieur.

Configuration 2.1 (stéreo)④

2 satellites iO + 1 caisson de graves Furio

A l'aide d'un cable pour enceintes, brancher les sorties de l' amplificateur aux extrémités HIGH LEVEL INPUT L (left) et HIGH LEVEL INPUT R (right) du caisson de graves Furio et relier les sorties HIGH LEVEL OUTPUT L (left) et HIGH LEVEL OUTPUT R (right) du caisson de graves Furio aux satellites iO 5.

Configuration 5.1 avec Max

• 5 satellites iO + 1 caisson de graves Furio +1 sommateur de graves Max Cabasse ou 2 enceintes principales +3 satellites iO + 1 caisson de graves Furio +1 sommateur de graves Max Cabasse.

Relier directement chaque sortie de l'amplificateur audio video à l'enceinte correspondante. Le branchement du caisson de graves dans ce cas s'effectue sur les prises Cinch RCA LINE IN. Les fréquences graves émises sur les 5 canaux sont prélevées directement à la sortie de l'amplificateur par le sommateur de graves Max Cabasse et dirigeés vers l'entrée LINE IN L (left) du caisson de graves⑦.

Pour le sommateur de graves Max Cabasse, les cordons étant banalisés, il n'est pas nécessaire de les reperer par voie.

Il faut absolument respecter la polarité rouge +, noire - en connectant les 5 paires de câbles du sommateur de graves Cabasse en parallèle avec les câbles reliant l'amplificateur aux satellites iO.

L'entrée LINE IN R (right) est reliée à la sortie SUBWOOFER / LFE de l'amplificateur audio video. Puis configurer le menu « set-up » de votre amplificateur audio video comme suit :

FRONT	LARGE
CENTER	LARGE
SURROUND	LARGE
SUBWOOFER / LFE	YES

Configuration 5.1 sans Max

5 satellites iO + 1 caisson de graves Furio ou 2 enceintes principales +3 satellites iO + 1 caisson de graves Furio.

Relier directement chaque sortie de l'amplificateur audio video à l'enceinte correspondante. L'entrée LINE IN R (right) est reliée à la sortie SUBWOOFER / LFE de l'amplificateur audio video.

Puis configurer le menu « set-up » de votre amplificateur audio video comme suit :

Avec 5 iO

FRONT	SMALL
CENTER	SMALL
SURROUND	SMALL
SUBWOOFER STEREO	YES
SUBWOOFER / LFE	YES
SUBWOOFER LOW-PASS	180 Hz

Avec 3 iO et 2 grandes enceintes principales

FRONT	LARGE
CENTER	SMALL
SURROUND	SMALL
SUBWOOFER STEREO	NO
SUBWOOFER / LFE	YES
SUBWOOFER LOW-PASS	180 Hz

RéGLAGE DU CAISSON DE GRAVES FURIO

Dans tous les cas de figures, configuration 2.1 ou configuration 5.1, le réglage de fréquences CROSOVER FREQUENCY est positionné comme indiqué ci-contre.

Le réglage de niveau LEVEL s'effectue suivant les besoin. Avec SYSTEME iO, le réglage moyen de Furio est obtenu avec le potentiamètre LEVEL positionné comme indiqué ci-contre.

Pour un réglage optimum de ce niveau, nous vous conseillons de l'effectuer à partir d'une source stéreo (CD).

A l'aide du test tone de votre amplificateur audio video 5.1, ajuster le niveau du canal SUBWOOFER / LFE.

SPÉCIFICATIONS ET CARACTERISTIQUES TECHNIQUES

SPECIFICATIONS	SATELLITE iO	CAISSON DE GRAVES FURIO
UtilisationVoiesHaut-parleursCoupureBande passantePression impulsionnelle maximaleEfficacitéFiltre passer-hautImpédance nominaleImpédance minimalePuisance nominalePuisance crééFréquence de coupureSélecteur de phasePrise d'entréeBlindage magnétique de sérieSommateur de graves MaxAlimentationConsommation maximumDiamètre de la sphèreiO sur socle dimension (h×lxp)PoidsiO sur pied dimension (h×lxp)PoidsiO in ceiling dimension Poids	système 2/7 canaux2tweeter-medium 2 voies coaxialDOM25/13F15DOM25/13F15 à 2 700 Hz180 - 20 000 Hzen,chambre semi-réverbante93 dB/2,8v/1 m180 Hz8 ohms3,2 ohms80 W560 Woui115/230V, AC - 50/60 Hz16 cm19x16x20cm2 kg105x30x30cm10 kg26 cm de diamètre2 kg	caisson de graves actif1modèle 21M18LB4C - 21 cm30 - 200 Hzen chambre semi-réverbante114 dBréglable de 40 à 180 Hz0° phase normale, 180° phase inversée2 bas niveau, 2 haut niveau-oui165 Wdimensions (h×lxp) 37 x 26 x 37 cmpoids 18 kg
