MODE D'EMPLOI GSIBETA.1 THERMA

Nous vous remercions d'avoir porté votrechoix sur un lave-vaisselle Therma. Vous misez ainsi sur la qualite et la durabilité.

Ces instructions pour l'emploi vous permetront de découvertir votre lave-vaisselle pas à pas, et d'utiliser ses possibilités de manière optimale. Avant la première mise en marche, vous devriez au moins avoir parcouru le chapitre «Avant la première mise en marche». Nous vous recommendons d'entreposer ces instructions pour l'emploi à proximate du lave-vaisselle, afin de l'avoir à portée de main en cas d'ambiguité.

Table des matières

F

Pourvoiresecurite 28

Lampes-témoin et éléments de commande 29

Recommendations importantes 30

Conseils importants pour la bonne utilisation de votre lave-vaisselle 30

Elimination 31

Avant la première utilisation 32

Remplissage du produit de rincege 32

Régler le dosage du produit de rinceage 32

Remplissage du sel de regénération 32

Réglage du dosage du sel de régénération 33

Le premier cycle de lavage 33

Les corbeilles à vaissele 34

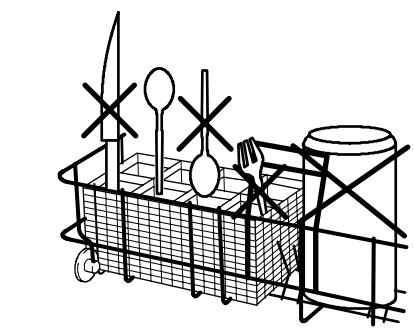

Compartment à couverts 34

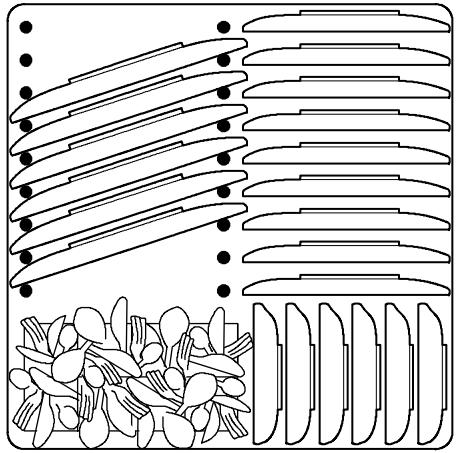

Corbeille à vaisselle inférieure 35

Ratelier amovible pour assiettes, à droite, 10 positions 35

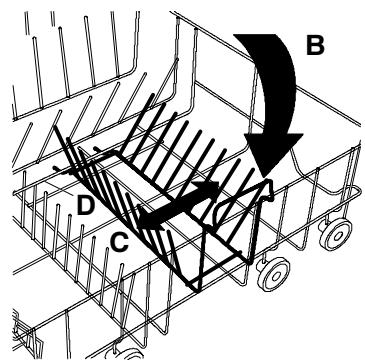

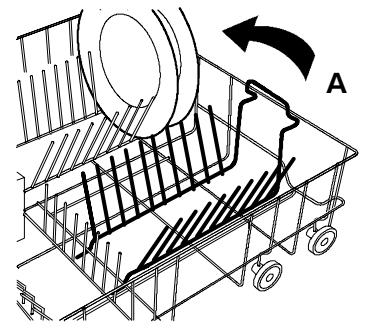

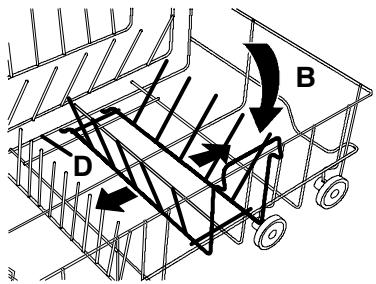

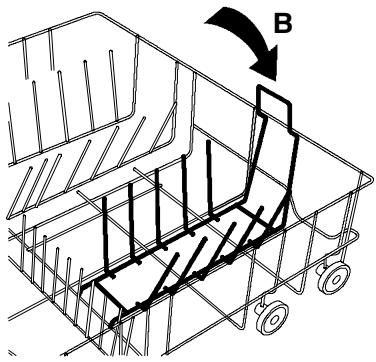

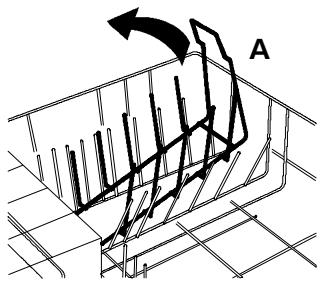

Garniture de râtelier amovible pour assiettes,

5 positions 35

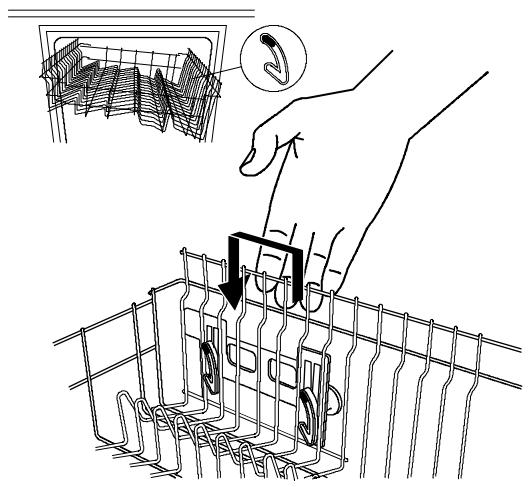

Ratelier pour assiettes rabattable a gauche 36

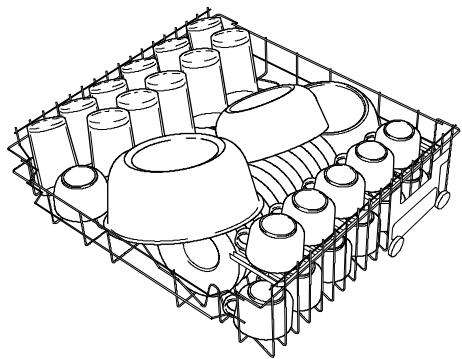

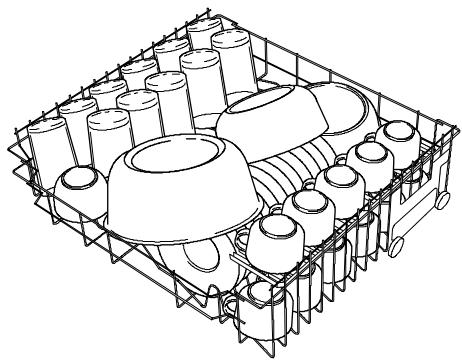

Corbeille à vaisselle supérieure 36

Etagère à tasses régiable 36

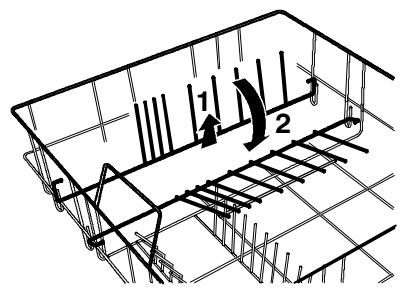

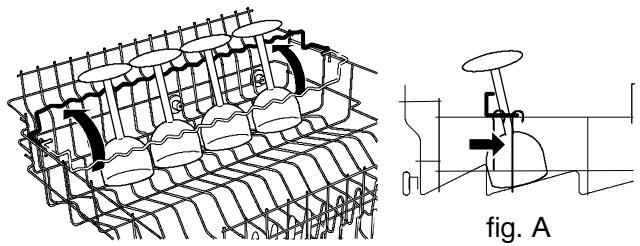

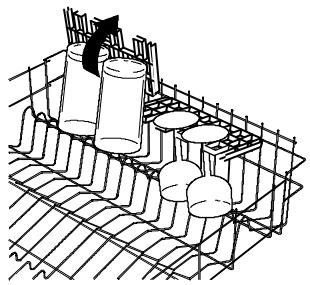

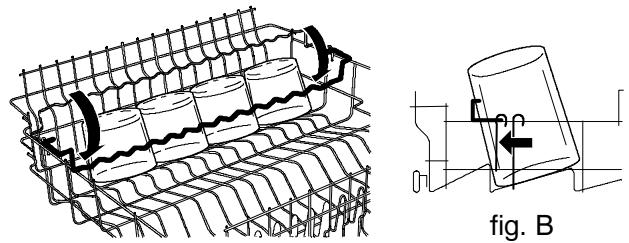

Supports de tasses réglibres 36

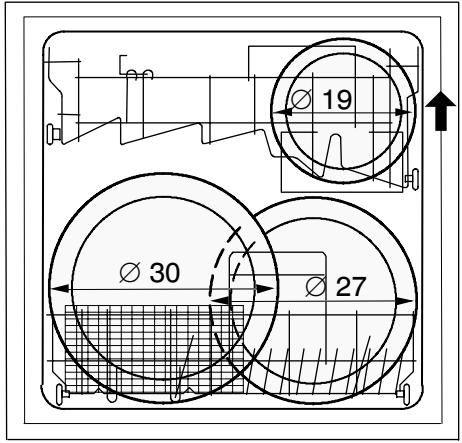

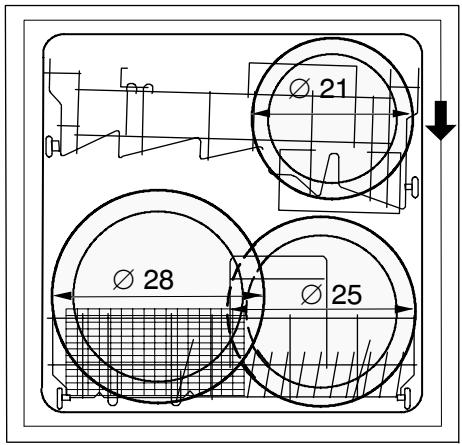

La corbeille à vaisselle supérieure est ajustable en hauteur sur la droite 37

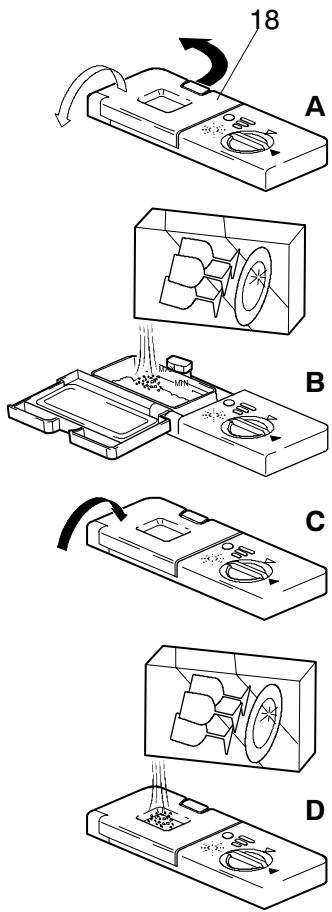

Remplissage du produit de lavage 38

Sélection et démarrage du programme 38

39

Fin du programme 39

Corriger ou annuler la selection de programme 39

Pour economiser 39

Panne du reseau electrique 39

Tableau des programmes 40

Signalisation d'erreur 41

Déchéancement de la corbeille à vaisselle 41

Nettoyage et entretien 42

Ajouter du sel regénérant 42

Ajouter du produit de rinceage 42

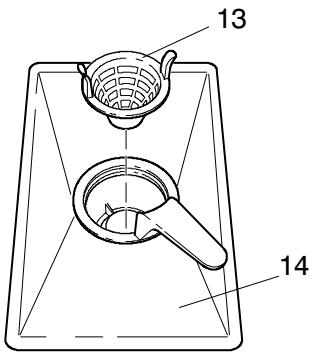

Nettoyage du tamis grossier 42

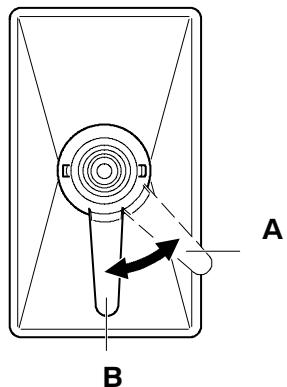

Nettoyage du microfiltre 42

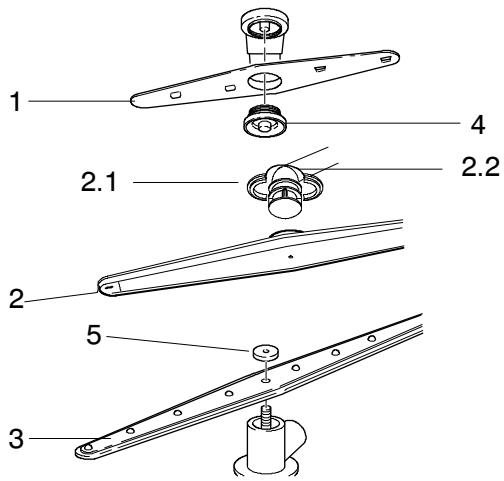

Nettoyage des buses des bras de rinceage 43

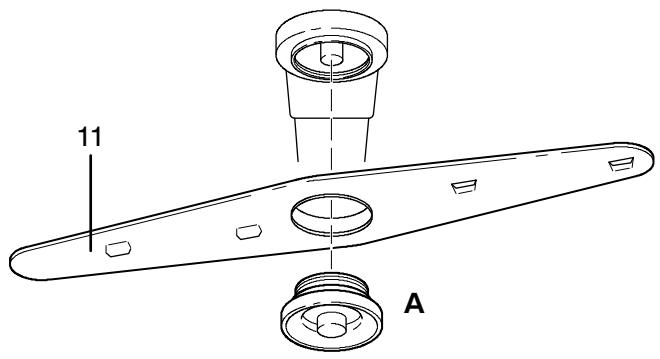

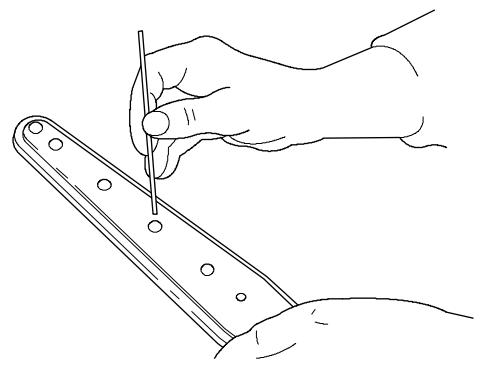

Bras de rinceage supérieur 43

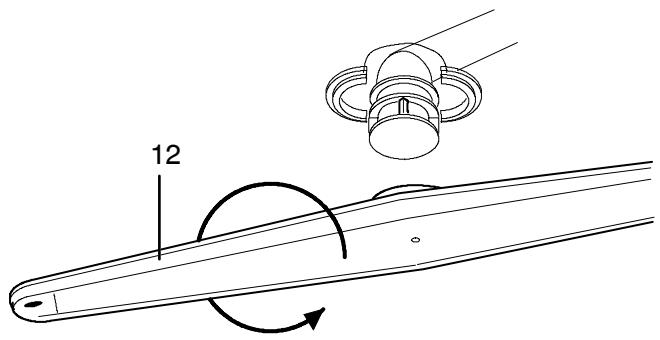

Bras de rinceage median 43

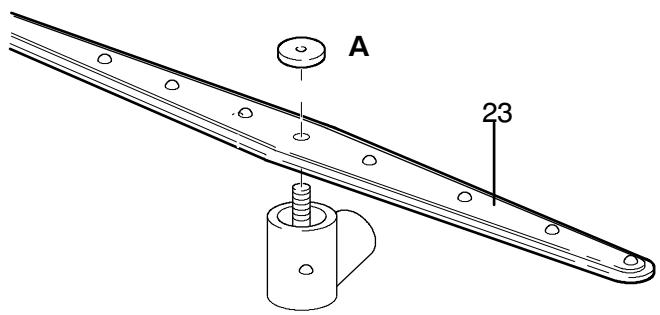

Bras de rinceage inférieur 43

Nettoyageextérieur 44

Si vous pensez que votre lave-vaisselle ne fonctionne pas correctement 45

Egalement à votre service après l'achat 46

Avant de vous adresser au service après-vente 46

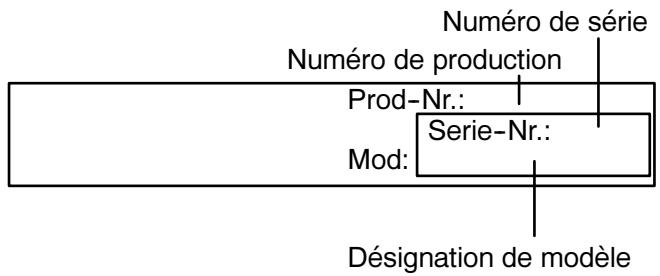

Lorsque you avez recours au service apres-vente 46

Pièces de rechange 47

48

Service après-vente 73

Point de vente de rechange 73

Garantie 73

ThermaPhon 74

La sécurité des apparèils électriques THERMA est conforme aux règles techniques reconnues ainsi qu'au règlement en vigueur. Toutefois, nous estimons de notre devoir de vous familiariser avec les consignes de sécurité suivantes.

Installation

• Les raccordements électrique et hydraulique doivent être effectuels par un installateur concessionnaire.
• Veuillez rendre l'installateur attentif à l'importance des directives d'installation. En cas de déplacement ultérieur de l'appareil, les directives exactes de montage et d'installation pourront être commandées par téléphone auprès de notre service après-vente.

N'utilisez votre lave-vaisselle que pour l'usage auquel il est destiné.

• N'utilisez votre lave-vaisse que pour y laver de la vaisse domestique. Si l'appareil est mal utilisé ou s'il est utilisé pour un autre usage que celui pour lequel il a été consu, le fabricant ne saurait être tenu responsable des dommages évientuels.
  Pour des raisons de sécurité, vous ne devez apporter aucune modification ou transformation, de chaque nature que ce soit, à votre lave-vaisse.

Avant la première utilisation

• Vérifier que votre lave-vaisselle n'a pas été endommagé pendant le transport. Ne raccordez jamais un apparéil endommagé. Si votre lave-vaisselle est endommagé, contactez votre fournisseur.
• Le lave-vaisselle doit être installé et raccordé dans les règles de l'art. Pour prendre connaissance de tous les points à observer, veuillez consulter les directives d'installation.
• Avant la mise en service, assurez-vous que la tension nominale et le type de courant figurant sur la plaquette signalétique de l'appareil correspondent à la tension nominale et au type de courant du lieu d'installation. L'ampérage des fusibles nécessaires figure dans les directives d'installation.

Sécurité enfants

• Les emballages peuvent être dangereux pour les enfants (sachets, mousse de polyuréthanne, p. ex.). Ils peuvent sétouffer! Veillez donc à ne pas laisser d'emballages à portée des enfants.
• Les enfants ne sont pas nécessairement conscients des dangers liés à la mauvaise utilisation des apparèils électriques. Exercez la surveillance appropriée pendant que l'appareil est en fonction-

noment et ne laisses pas vos enfants jouer avec le lave-vaisse.

• Les détergents peuvent avoir un effet caustique sur les yeux, la bouche, la gorge et ils peuvent même provoquer un étouffement! Conservez tous les détergents en lieu sûr, hors de portée des enfants.
• L'eau se trouvant dans votre lave-vaisselle n'est pas potable. Elle peut contenir des résidus de détermagent. Veillez à ne pas vous éclabousser avec ces résidus caustiques et à ne pas respirer ces vapeurs, vous pourriez suffoquer! Maintenez les enfants à l'écart lorsque la porte du lave-vaisselle est ouverte.

Votre lave vaisselle au quotidien

• Ne faites jamais fonctionner chez lave-vaissette, si le cordon d'alimentation électrique, le tuyau d'alimentation ou d'évacuation, le tableau de commande ou la plinthe sont endommages.
• En cas de panne, mettez l'appareil hors tension, retirez la fiche de courant de la prise, coupez le(s) disjoncteur(s) ou retirez le(s) fusible(s) du local. Fermez le robinet d'eau.
• N'ôtez jamais la fiche de la prise en tirant sur le cordon; saisissez-le par la fiche.
• Àprousequchaqueouverturede la portec,Veuillezvousassurer que cele-ci soit à nouveau correctementfermée,car une porte ouverte peut devenirunsourcede danger.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte.
• Les réparations seront confiées exclusivement à un atelier de service après-vente agrée par nos soins. De plus, seules des pieces de rechange d'origine devront être utilisées.
• Ne versez jamais le moindre solvant dans votre lave-vaisselle, vous risquez de provoquer une explosion!
• Avant d'employer un sel, un dédTangent et un produit de rincege spécial pour lave-vaisse, vérifie bien que le fabricant de ces produits prévoit expressesment leur utilisation dans un lave-vaisse domestique.

Risque lie au gel:

• Si l'appareil raccordé est exposé à des températures inférieures au point de congélation, celui-ci devra alors être vidangé d'une manière appropriée par le service après-venture.

• Lors d'une livraison à partir de l'usine, il n'y a pas de risque de congélation!

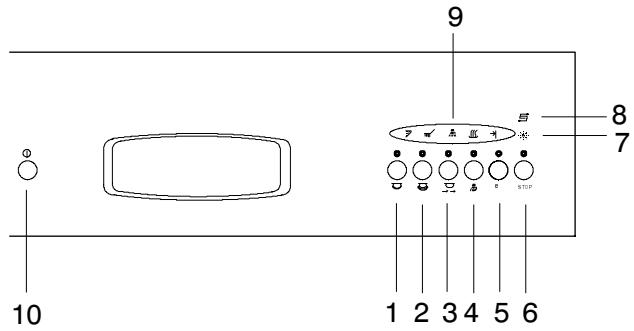

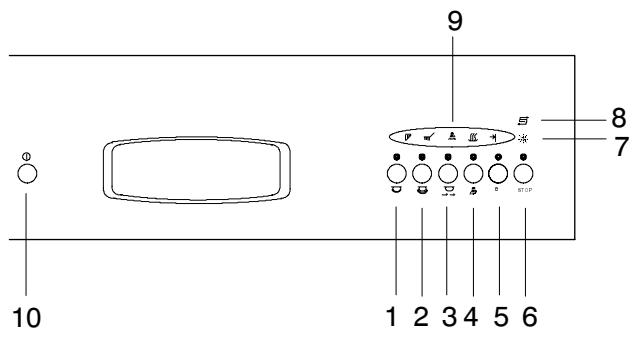

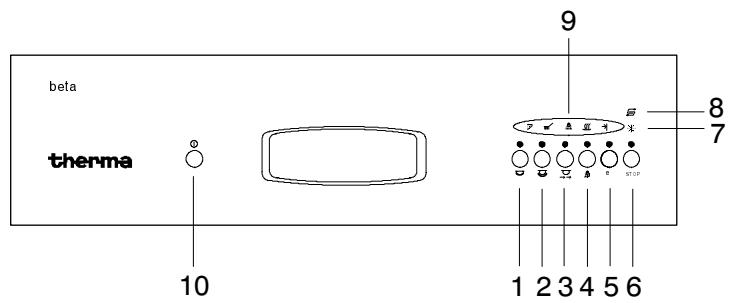

• Touche de programme normal, avec lampe témoin

• Touche de programme intensif, avec lampe témoin
• Touche de programme 口 bref, avec lampe témoin
• Touche de programme //D prélavage, avec lampe témoin
• Bouton Eco (bouton économiqueur)
• Bouton Stop (arret)
• Lampe tímoin produit de rincage
• Lampe tímoin Sel régénérant

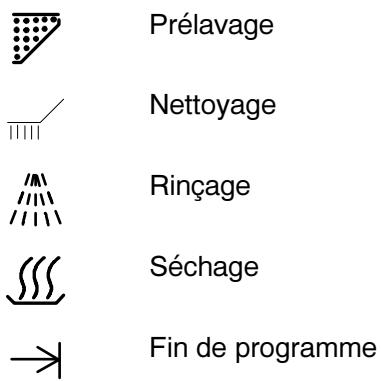

• Témoins de déroulement du programme

Prélavage

Nettoyage

Rinçage

Sechage

Fin du programme

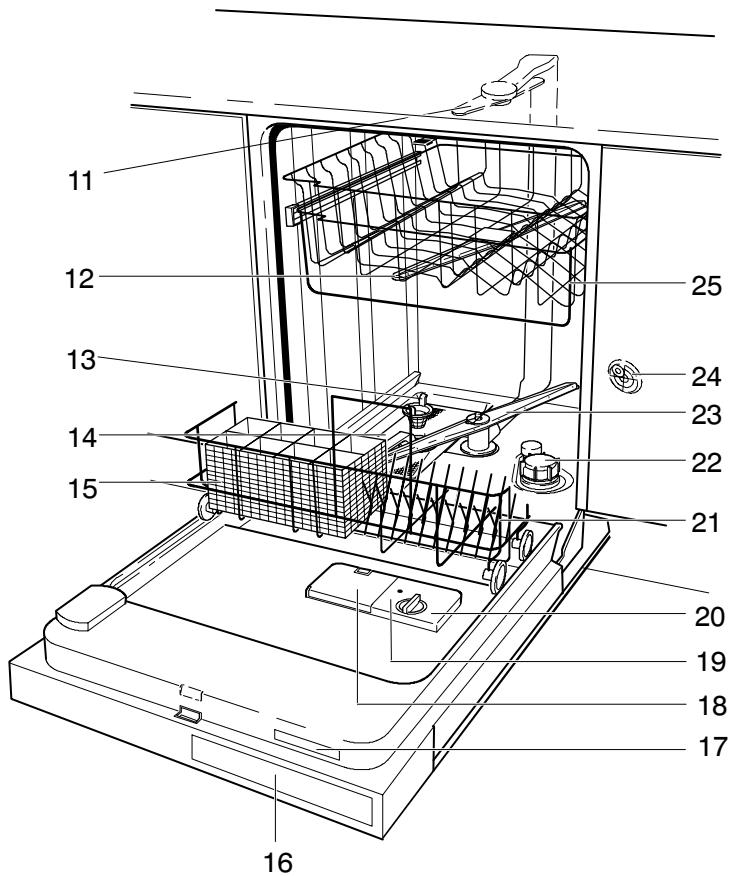

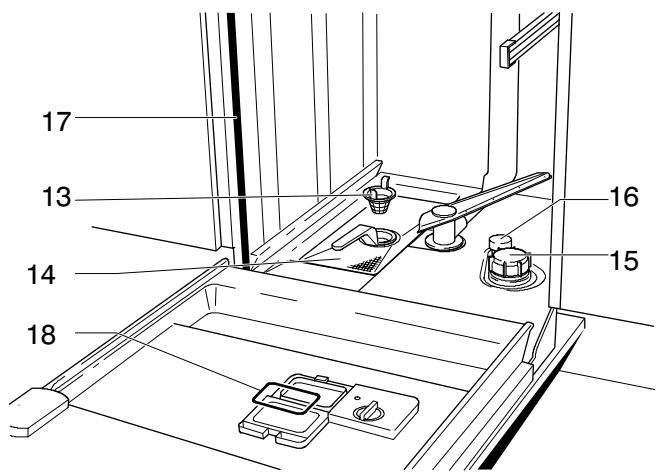

1. Interrupteur principal

2. Bras de rincage supérieur

3. Bras de rincage median
4. Tamis de retenue grossier
5. Tamis de retenue fin avec microfiltre
6. Compartiment à couverts
7. Désignation du programme

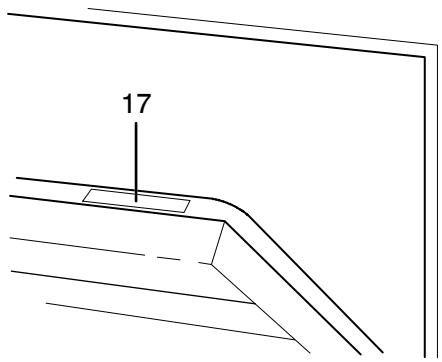

8. Plaquette signalétique
9. Récipient pour produit de nettoyage
10. Orifice de dosage pour produit de rinceage
11. Récipient pour produit de rincege
12. Corbeille à vaisselle inférieure
13. Récipient à Sel pour déminéralisation de l'eau
14. Bras de rincage inférieur
15. Bouton de réglage pour déminéralisation de l'eau
16. Corbeille à vaiselle supérieure (réglage en hauteur)

Recommendations importantes

F

Veuillez conserveur ce mode d'emploi soigneusement avec l'appareil, afin de pouvoir vous y reférer au besoin.

Si cet apparéil avait été vendu ou laissé à des tiers en cas de déménagement, veuillesz vous assurer que ce mode d'emploi soit remis avec le lave-vaissette, afin que le nouveau propriétaire puisse s'informer sur le onctionnement et les prescriptions de l' apparéil.

• Les articles suivants ne sont conformes au lavage dans le lave-vaiselle que lorsqu'ils portent explicitement la mention « approprié au lavage en lave-vaiselle»: Couverts avec manche en bois ou en corne, avec des parties collées; couverts en bronze; poèle avec manche en bois; articles en aluminium, cuivre, cristal, verre au plomb, plastique. En cas de doute, veuillez vous renseigner au+.上前 du distributeur ou du fabricant de l'article respectif.
• Les couverts en argent et en acier inoxydable doivent être déposés séparément dans le组成部分 à couverts. Si les deux matériaux viennent en contact, une réaction chimique peut provoquer une décoloration de l'argent.
• La porte de l'appareil ne devrait pas etre ouverte durant le fonctionnement. Un dispositif de sécurité déclenché le lave-vaisselle si la porte avait etre ouverte par inadvertance.

Installation

• Nous recommendons le montage d'un filtré à eau directement sur le robinet d'arrêt, dans les régions possédant une durée élevée de l'eau, ainsi que dans les zones d'habitation nouvellement bâties. Le filtré à eau menage votre machine et se laisse nettoyer facilement. Veuillez demander la pose d'un tel filtré à votre installerateur.

Durant l'utilisation quotidienne

Entretenez et nettoyez la machine régulière.
Vous éviterez ainsi de couteuses interventions du service après-vente. Veuillez également prendre le chapitre "Nettoyage" en considération.

• N'utilise pas de produits pour laver la vaisselle à la main respons. de produits de lavage industriels, ou encore des nettoyants.
• Si le lave-vaisselle doit rester sans surveillance durant une période prolongée, par ex. durant les vacances, fermez le robinet d'eau. Assurez-vous que l'interrupteur principal est déclenché.

Conseils importants pour la bonne utilisation de votre lave-vaisselle

Evitez les gaspillages et protégéz l'environnement

• Rassemblez votre vaisse sale, rangez-la dans le lave-vaisse et ne la lavez que lorsque les deux paniers sont pleins, en veillant à ne jamais les surcharger.
• Sélectionnez toujours le programme correspondant au type de vaisselet et au degré de salissure (Voyez le chapitre "Tableau des programmes").
• N'utilisez pas trop de dédTangent et de produit de rincege.
• Respectez les doses recommandées dans le pré-sent-manuel et par les fabricants des produits.

Vaissette inadaptee pour un lavage en machine

Les articles suivants ne convennent pas:

• Planches et plats en bois
• Plastiques ne résistant pas à la chaleur
• Verre en cristal renfermant du plomb
• Ustensiles en etain ou en cuivre
  Vaissele ou couverts collés
• Anciens couverts assemblés avec des colles sensibles à la chaleur
• Couteaux en acier non inoxydable
• Couverts avec des manches en bois, corne, porcelain et nacre
• Objets d'art

Vaisse l'ouvant, sous certaines conditions, estre lavée en machine

Les articles suivants demandent certaines précautions:

• Ne lavez les articles en terre cuite que si le fabri-cant l'autorise explicitement.
• Certains décors peints sur le vernis peuvent s'estomper au fil des lavages.
• Les éléments en argent et en aluminium ont tendance à se décolorer pendant le lavage en machine.
• De nombreux résidus d'aliments (blanc et jaune d'oeuf, moutarde, etc.) provoquent souvent des décolorations ou des taches sur l'argenterie. Les couverts et la vaisselle en argent doivent donc toutes être débarrassés des restes d'aliments s'il ne sont pas lavés immédiatement après le repas.
• Certains types de verres peuvent s'opacifier après de nombreux lavages. Il est donc préféable de continuer à laver la main vos verres précieux.

A l'achat de nouveaux couverts ou de nouvelle vaisse, vérifie bien qu'ils sont prévus pour le lavevaisselle.

Elimination

L'emballage

Le transport de nos lave-vaisselle nécessite un emballage protecteur efficace. A cet effet, nous nous limitons au strict nécessaire.

Tous les matériaux d'emballage utilisés sont recyclables et sans danger pour l'environnement.

Les parties en carton sont fabriquées à partir de nouveaux papiers, les parties en bois sont non traitées. Les matières plastiques sont identifiées comme suit:

«PE» pour polyéthylène. Ex.: feuilles plastiques pour emballage
«PS» pour polystyrene. Ex.: capitonnage (sans CFC)
«POM» pour polyoxyméthylène. Ex.: attaches en plastique.

La récapération et le retraitement de l'emballage permettent d'économiser les matières premières et de réduire le volume des déchets. Remettez votre emballage au centre de recyclage le plus proche. Vous obtiendaç son adresse auprès de la mairie de votre ville.

L'ancien apparéil

Si vous souhaitez vous débarrasser de votre apparéil un jour, rendez-le totalément inutilisable avant.

Avertissement! des enfants peuvent s'enfermer en jouant l'intérieur de l'appareil (risque d'étouffement) ou bien se retrouver dans des situations mettant leur vie en danger. C'est pourquoit, vous devrez couper le cable d'alimentation et leMETRE de cote.Détruisez le système de verrouillage de la porte afin que celle-ci ne ferme plus.

Identification des parties plastiques pour un recyclage par catégorie:

Toutes les parties en plastique de l'appareil sont désignées par une abréviation normalisée au niveau international (ex.: «PS» pour polystyrene). Cela permet par conséquent de trier les déchets plastiques par catégorie afin d'effectuer un recyclage sans danger pour l'environnement.

Apportez votre apparéil hors service au centre de recyclage le plus proche ou bien votre revendeur spécialisé qui vous le reprendra contre une petite participation aux frais.

Avant la première utilisation

F

Veuillez effectuer les étapes décrites ci-après avant d'utiliser le lave-vaisselle pour la première fois.

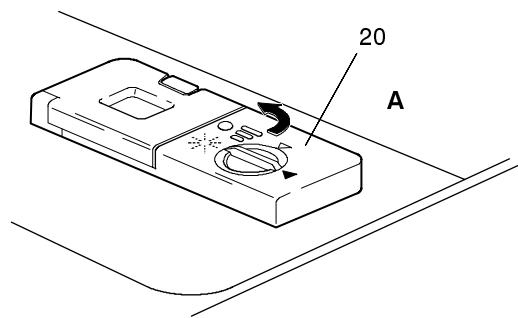

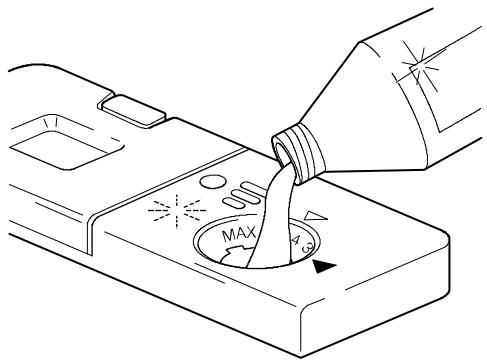

Remplissage du produit de rinceage

A Ouvrir le écipient (20) en tournant le capuchon de verrouillage vers la gauche, si la lampe d'indication (7) est allumée.

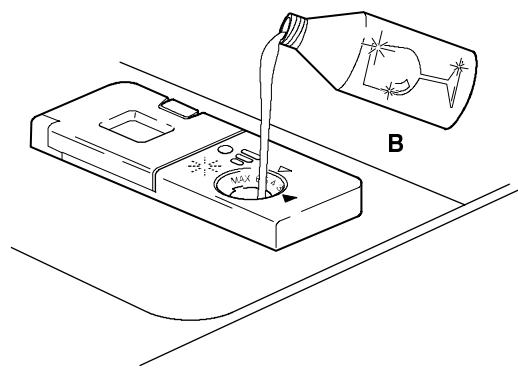

B Remplir jusqu'au repère «max.» avec le produit de rincege. Ne pas replir le recipient au-delà du repère!

• Refermer le écipient.
• Eliminer de suite les gouttes de produit de rincege évientuelles tombées en dehors du réseau et pouvant sinon provoquer la formation de mousse.

La lampe-témoin du produit de rinçage s'éteint (7).

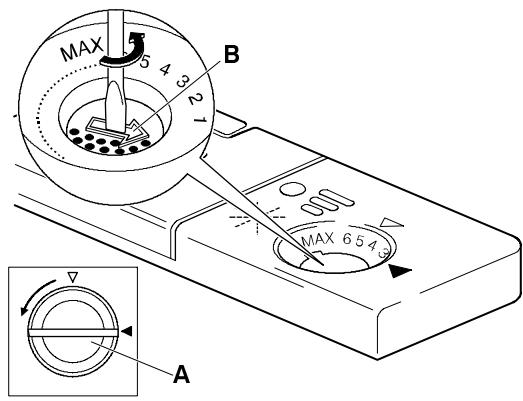

Régler le dosage du produit de rinceage

A Ouvrir le écipient de réserve (23) en dévissant le bouchon vers la gauche.
B Tourner la flèche de dosage vers la gauche à l'aide d'une piece de monnaie ou d'un tournevis, pour augmenter le débit. Le réglage en usine se fait sur le niveau 3. (réglage idéal: niveau 2-4)

• Fermer le récipient de réserve.

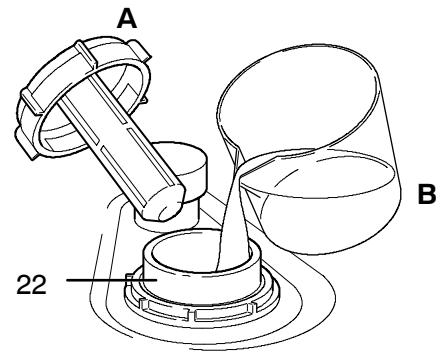

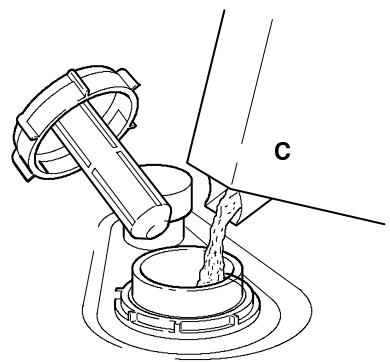

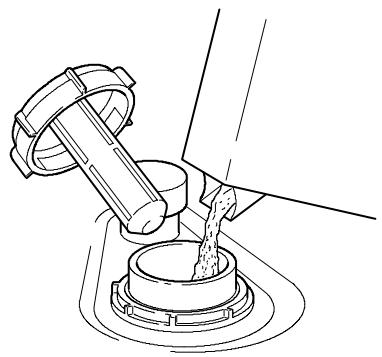

Remplissage du sel de régénération

N'utiliser que du sel regénérant pour le lave-vaissette.

Remplir le sel de la maniere suivante:

A Ouvrir le bouchon du écipient à Sel (22).
B Remplir le recipient avec de l'eau.
C Ajouter 1 kg de sel de régénération. Env. 1 l d'eau sera alors absorbé.
- Eliminer le sel de la surface du joint d'étanchéité.
- Verrouiller le recipient à Sel en tournant le bouchon jusqu'en butée.
- Immediatement lancer le programme « prérinçage» (4) afin d'éliminer les évventuels restes de sel.

Ne jamais replir le recipient pour Sel de régénération avec un produit de rinceage ou de nettoyage!

La lampe-témoin de Sel (8) ne s'éteint qu'après 1 à 2 cycles de lavage.

Réglage du dosage du sel de régénération

Le dosage du sel de régénération pour la déminéralisation de l'eau doit être ajusté en fonction du degré de dureté de l'eau utilisée. En cas de dosage trop faible, des taches calcaires peuvent se déposer sur la visselle et les couverts. Le bureau local des forces motrices de votre domicile pourrait vous renseigner quant au degré de dureté de l'eau.

Si vous avez un apparéil pour la déminéralisation de l'eau dans votre appartement, il n'est pas nécessaire de mettre du sel de régénération dans le lave-vaisse. Dans ce cas la lampe-témoin de sel (8) est allumée en permanence.

Procedure de réglage du dosage:

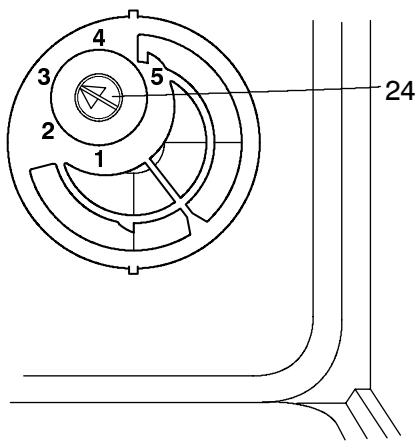

A l'aide d'une piece de monnaie, tourner le bouton de réglage (24) jusqu'à ce que la flèche sur le bouton indique le niveau désiré de 1 à 5:

La flèche doit se trouver face à un chiffre et la position doit encocher de manière perceptible.

• Consommation de sel: En fonction du réglage, 1 kg de sel de régénération est suffisant

sur position	cycles de lavage
1	40 - 60
2	30 - 40
3	25 - 30
4	18 - 22
5	10 - 15

Niveau 1:

Jusqu'à 12,5 degrés de dureté française (fH) (ce qui correspond à 7 degrés de dureté allemande (dH))

Niveau 2:

Pour des degrés de durété française compris entre 12,5 et 25 (fH) (ce qui correspond à des degrés de durété allemande compris entre 7 et 14 (dH))

Niveau 3:

Pour des degrés de dureté française compris entre 25 et 37,5 (fH) (ce qui correspond à des degrés de dureté allemande compris entre 14 et 21 (dH))

Niveau 4:

Pour des degrés de durété française compris entre 37,5 et 50 (fH) (ce qui correspond à des degrés de durété allemande compris entre 21 et 28 (dH))

Niveau 5:

Pour des degrés de durété française supérieurs à 50 (fH) (ce qui correspond à des degrés de durété allemande supérieurs à 28 (dH))

Le premier cycle de lavage

• Veuillez laver la première fois avec le programme intensif 2.

Les corbeilles à vaissele

Eliminez les restes de nourriture importants avant de désposer la vaisse dans la corbeille, sans toute fois rincer à chaud, ni employer de produit de lavage à main.

Les illustrations vous orientent sur la disposition opti-
male du chargement de votre lave-vaiselle.

Compartment à couverts

• Déposez les couverts dans la corbeille avec les manches vers le bas, à l'exception de ceux possédant un manche très fin, et pouvant bloquer le mouvement du bras de rincege en traversant la corbeille. Les surfaces des couverts ne devraient pas entraer en contact. Toutes les couverts devraient être accessibles au jet d'eau du bras de rincege.

Important:

• Les couverts longs doivent être déposés dans la corbeille à vaisse l'supérieure.
• Pour des raisons de sécurité, les couteaux longs et pointus doivent également être déposés dans la corbeille supérieure, avec le manche en haut.

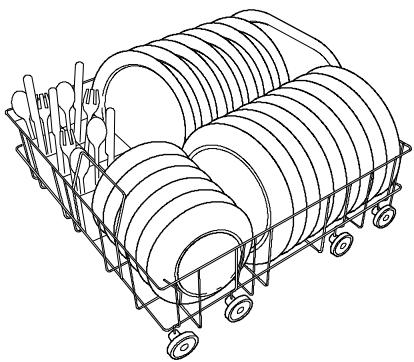

Corbeille à vaisselle inférieure

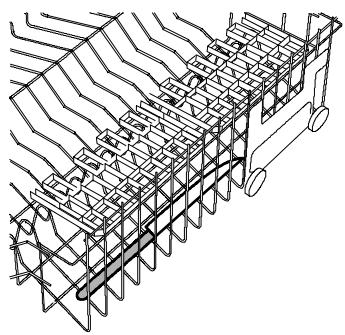

Râtelier amovible pour assiettes, à droite, 10 positions

Pour une utilisation rationnelle de la place dans la corbeille, le râtelier pour assiettes peut être placé dans deux positions différentes. En direction longitudinale ou transversale.

• Dégager le râtelier pour assiettes en tirant la poignée (A) vers le haut.
• Introduire ensuite le râtelier pour assiettes dans le renforcement longitudinal (D), leMETRE en position transversale, puis presser la poignée vers le bas (B) jusqu'à ce qu'elle s'engage.

Le râtelier pour assiettes peut être adapté latéralement de manière variable (C), mise en place comme décrit ci-dessus.

Garniture de râtelier amovable pour assiettes, 5 positions

Pour les assiettes creuses ou les bols, un partie du râtelier Gauche peut être retiree.

• Dégager le rátelier pour assiettes en tirant la poignée (A) vers la haut.
• La garniture de râtelier pour assiettes peut aussi être montée à droite, à la place du râtelier à 10 positions pour assiettes (B).

Ratelier pour assiettes rabattable à gauche

Pour les grands bols et les cassetoles, les ráteliers peuvent être rabattus.

Retirer la garniture de rátelier à 5 positions pour assiettes et la corbeille à couverts. Soulever légèrement le rátelier pour assiettes, et rabattre vers la droite sur le fond de la corbeille.

Important

Le petit râtelier transversal dispose sur la droite à l'avant convient seulement pour petites assiettes plates jusqu'àu diamètre de max. 210 mm.

Corbeille à vaisse lsupérieure

Etagère à tasses réglabre

Pour les verres à pied, accrocher l'appuie-verres sur la position droite (fig. A) puis relever.
Pour les verres cylindriques hauts, accrocher l'appuie-verres sur la position gauche (fig. B) puis relever.
Pour décharger ou en cas de non-utilisation, rabattre l'appuie-verres sur la droite.

Supports de tasses régibles

Disposer de manière décalée les éléments régés, au-dessus et au-dessous des supports de tasses rabattables, afin que le jet de giclage puisse atteindre toutes les pieces. Les verres à pied peuvent être accrochés dans les évidements du support de tasses.

Le support de tasses avant peut être positionné sur 2 niveaux différents.

Si les supports de tasses sont relevés, la corbeille à vaisselle supérieure ne peut être rentrée qu'en position abaissee.

La corbeille à vaissele supérieure est ajustable en hauteur sur la droite

• Ajuster la corbeille supérieure à la hauteur désirée, en fonction de votre vaisse:

Egalement possible lorsque la corbeille est chargée.

Remonter:

• retirer la corbeille
• soulever à droite
• tirer vers l'avant jusqu'à la butée, puis engager dans la position supérieure.

Descendre:

• retirer la corbeille
• soulever à droite, puis descendre en position basse

Avant de rincer, contrôle si les bras gicleurs tournent librement.

Charge optimale corbeille supérieure: position haute

Ranger les grandes assiettes en position oblique.

Charge optimale corbeille supérieure: position basse

Remplissage du produit de lavage

Ne jamais utiliser des produits pour laver la vaisselle à la main.

N'utiliser que des produits de lavage conventionnels et appropriés aux lave-vaiselles menagers.

Le couvercle du écipient pour produit de lavage est normalement ouvert (18).

Si celui est fermé:

A Le écipient s'ouvrira après avoir pressé la touche du couvercle vers l'extérieur.
B Remplir le recipient avec du produit de lavage vaisse, selon les indications du fabricant de ce produit de lavage. Ne placer des pastilles dans le recipient de produit de lavage ou dans la corbeille à couverts, que selon les instructions du fabricant.
C Fermer le recipient pour produit de lavage, en pressant sur le couvercle.
D Vous pouvez ajouter du produit de lavage dans le creux du couvercle pour les programmes avec prélavage chaud.

Sélection et démarrage du programme

• Rentreit totalement les corbeilles à vaisselle.
• Relever la porte et presser.

Le mecanisme de fermeture de la porte doit se verrouiller pour que la machine puisse démarrer.

• Presser sur l'interrupteur principal (12).
• Sélectionner un des programmes (1 - 4). Voir le tableau des programmes sur page 40. La lampe mémoin correspondante clignote pendant 5 secondes avant que le cycle de lavage ne démarre. Il est possible de passer à un autre programme dans les 5 secondes.

Après chaque pression de touche, on a de nouveau 5 secondes pour procéder à d'eventuelles corrections.

Aussi longtemps que la lampe témoin du programme sélectionné clignote, on peut en outre selectionner le mode économique.

N'ouvrez plus la porte après le démarrage du programme!

Affichage de programmes

Les symboles lumineux dans l'afficheur (10) indiquent dans qu'elle phase le programme se trouve.

Fin du programme

Le symbole fin de programme s'allume dans l'afficheur de programme (9), ainsi que le programme qui a eté choisi en dernier lieu.

Coujure de sécurité

Une coupure de sécurité protège contre un démarrage repété par inadvertance après la fin du programme. Pour une nouvelle programmation le lave vaisselle doit être arrêté et ensuite remis en marche (10), ou la portedoit estre ouverte et ensuite refermée.

Corriger ou annuler la sélection de programme

La touche Stop (6) permet d'interrompre ou d'arrêt un programme en cours d'exécution

Interruption:

• Une brève pression sur la touche Stop (6) a pour effet d'interrompre tous les programmes et de faire clignoter la lampe témoin de l'arrêt.
• Une nouvelle pression sur la touche Stop (6) réactive les programmations.

Interruption:

• Si la touche Stop (6) est maintainue pressée pendant plus de 2 secondes, le programme est annulée et l'eau existante evacuée par la pompe.
• Dès que toute l'eau a été pompée, le symbole de fin de programme s'allume dans l'afficheur (9).

Pour économiser

La touche Eco (5) permet de diminuer la température de lavage et, ainsi, de consommer moins d'énergie pour le chauffage.

Panne du réseau électrique

En cas de panne secteur ou de déclenchement involtaire de l'interrupteur principal, toutes les valeurs régées sont conservées.

F

Tableau des programmes

	Prélavage	Nettoyage	Rinçage intermédiaire	Rinçage final	Séchage	Durée (min.)	Durée (min.)
						Raccordement 230 V	Raccordement 400 V 2N
Prélavage						6	6
Rinçage froid
Intensif
Vaiselle fortement à très fortement souillée	45°C	65°C		70°C		86	72
+ e Vaisselle fortement souillée						81	67
Normal
Vaiselle normalement à fortumente souillée		60°C		70°C		79	65
Programme quotidien recommandé
+ e Vaisselle normalement souillée		50°C		65°C		74	60
Bref
Vaiselle très légèremente à légèremente souillée		45°C		65°C		47	34
+ e Vaisselle très légèremente souillée		40°C		60°C		42	31

Les données de programmation different en fonction du mode de raccordement, des variations de tension du réseau électrique, de la température d'entrée de l'eau, de la pression de l'eau et de la charge.

Signalisation d'erreur

L'électronique du lave-vaiselle peut elle-même dé-tector les erreurs et les afficher. Si une erreur survient, une des lampes tiémoin de programme clignote ainsi que le symbole de fin de programme dans l'afficheur (9).

Veuillez noter ces affichages avant de prendre contact avec le service après-vente.

La signalisation d'erreur s'annule dés que l'interrupteur principal (12) a été déclenché.

Signalisation d'erreur et cause possible

• Le symbole Fin de programme et l'affichage de programme "Normal" (1) clignotent
  = robinet d'eau fermé ou tamis d'alimentation obstrué.

Le symbole Fin de programme et l'affichage de programme "Intensif" (2) clignotent
= tuyau d'évacuation ou siphon bouché.

Le symbole Fin de programme et l'affichage de programme "Bref" (3) clignotent
= pression d'eau trop faible, conduite d'alimentation ou tamis d'alimentation obstrué.

Le symbole Fin de programme et l'affichage de programme "Prélavage" (4) clignotent
= demander l'intervention du service après-venture.

• Le symbole Fin de programme et l'affichage de programme "Eco" (5) clignotent.
  = demander l'intervention du service après-venture.

• Le symbole Fin de programme et l'affichage de programme "Stop" (6) clignotent
  = demander l'intervention du service après-venture.

• Le symbole Fin de programme et les affichages de programme "Normal" (1) et "Intensif" (2) clignotent
  = demander l'intervention du service après-venture.

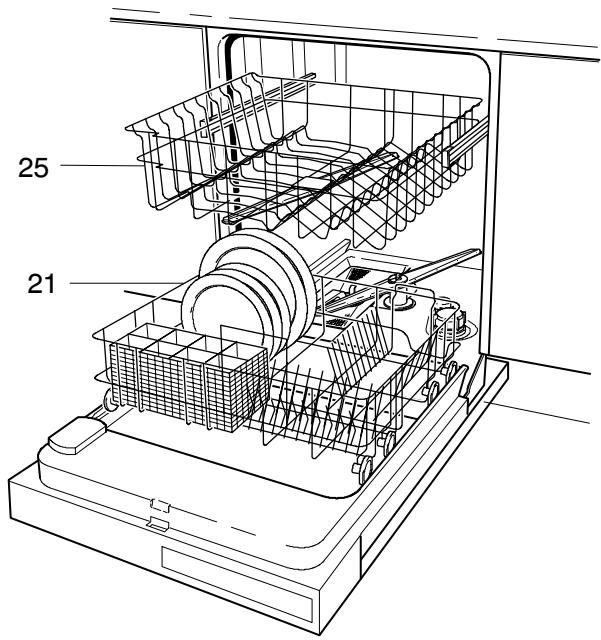

Déchéancement de la corbeille à vaisselle

Après déroulement du programme de rinceage:

Décharger la corbeille inférieure en premier (21).

Décharger ensuite la corbeille supérieure (25), afin qu'aucune goutte d'eau ne puisse tomber sur la vaisse de la corbeille inférieure.

Contrôler le tamis grossier (13) après chaque cycle de nettoyage, et le nettoyer au besoin.

Ajouter du sel régénérant

Le récipient à Sel de régéeneration pour la déminéralisation de l'eau devra être rempli lorsque la lampe-té-moin (8) s'illumine.

Proceder comme indiqué à la page 31, sans cependant devoir ajouter de l'eau.

Après le replissage, immédiatement enclencher le programme « prélavage» (4), afin de rincer les évventuels dépôts de sel.

Ne jamais remplir le écipient à Sel de régéénération avec un produit de rinçage ou de nettoyage!

Ajouter du produit de rinçage

Lorsque le témoin du produit de rinceage (7) s'allume, il faut rajouter du produit de rinceage.

Proceder comme décrit sur la page 31.

Eliminer de suite les gouttes de produit de rincege eventuellesment tombées en dehors du recipient et pouvant sinon provoquer la formation de mousse.

Nettoyage du tamis grossier

Contrôler le tamis grossier (13) après chaque cycle de nettoyage, et le nettoyer au besoin.

• Simplement tirer le tamis grossier vers le haut,
• le nettoyer sous l'eau courante, et le remetre en place.

Nettoyage du microfiltre

Le microfiltre (14) doit être nettoyé de temps en temps:

• Déverrouiller le filtré en tournant le levier vers la droite (position A). Retirer le microfiltré et le nettoyer sous l'eau courante à l'aide d'une Brosse.
• Replacer le microfiltre dans son socle et le verrouiller en tournant le levier vers la gauche (position B).

Nettoyage des buses des bras de rinçage

Contrôr régulierrement si les buses des bras de rincege (11), (12) et (23) ne sont pas obstruées par des restes d'aliments. Si nécessaire, nettoyer les buses sous l'eau courante à l'aide d'un fil de fer ou d'une aiguille.

Tout en veillant à ne pas endommager l'orifice.

Bras de rincege supérieur

Retirer le bras de rinceage supérieur (11):

• Dévisser la vis de fixation (A) en la tournant vers la gauche.
• Retirer le bras de rincage de l'axe de rotation.
• Nettoyer le bras gicleur et les vis de fixation.
• Demonter le bras de rincege et le bloquer en tournant la vis vers la droite.

Bras de rinceage median

• Retirer le bras giclér médian (12) en lui imprimant un mouvement de rotation lésral.
  Pour le montage, presser le bras giclaur latorial vers le haut, jusqu'à ce qu'il s'engage de maniere perceptible.

Bras de rinceage inférieur

Retirer le bras de rinceage inférieur (23):

• Dévisser l'écrou de fixation (A) en le tournant vers la gauche.
• Retirer le bras de rincage de l'axe de rotation.
• Nettoyer les buses.
• Remonter le bras de rincege et le bloquer en tournant l'écrou de fixation (A) vers la droite.

Nettoyage extérieur

Les surfaces externes de la machine, et plus particulièrement son panneau de commande devraient être nettoyées régulièrement à l'aide d'un chiffon doux et humide. Seuls des produits de nettoyage neutres, tels que pour le lavage de la vaisselle à la main devront être utilisés. Des solvants organiques tels que l'acétone, des diluants pour peintures, etc., ne doivent être utilisés enaucun cas!

Appareils avec surface en acier inoxydable

Pour la face avant en acier inoxydable, nous recommendons un nettoyage intense et un entretien à intervençalles réguliers, avec des produits appropriés à l'acier inox.

Veuillez observer les instructions relatives à l'emploi de produits de nettoyage et d'entretien. Les produits égratignants et abrasifs ne sont pas appropriés.

Appliquer le produit de nettoyage sur un chiffon humide avant d'essuyer, ensuite laver la surface en mouillant, et la faire secher en la frrottant avec un chiffon sec.

Lors du nettoyage, veillez à ce que la finition de la surface en acier inoxydable ne se fasse pas contre la structure (les fines lignes horizontales); pas de mouvements circulaires!

Si vous pensez que votre lave-vaisselle ne fonctionne pas correctement

Avant de faire appel au service après-vente, vérifie d'abord si vous ne pouvez pas.Remédier vous-meme au problème en suivant les instructions ci-dessous. Si elles ne suffisent pas, n'hésitez pas à contacter le service après-vente.

La pompe d'évacuation tourne en permanence, même si la machine est éteinte.

Le dispositif de protection contre les inondations s'est enclenché. Fermez le robinet d'alimentation en eau. Retirez ensuite la fiche d'alimentation. Dans le cas d'un raccordement fixe, foupez le(s) disjoncteur(s) ou otez le(s) fusible(s). Appelez le service après-vente pour identifier la panne.

Le programme ne démarre pas.

• Les fusibles du tableau électrique sont-ils en bon état? Notre apparéil est-il branché?
• La porte est-elle bien fermée? Si non, fermez-la à fond jusqu'à ce le mécanisme de fermeture de la porte se verrouille.

L'eau n'arrive pas.

Le robinet d'eau est-il complètement ouvert?
- Le robinet d'eau est-il bouché? Ouvrir et fermer plusieurs fois le robinet d'eau.
- Le filtrte situé dans le raccord du flexible au robinet est-il propre? Si nécessaire, nettoyez le filtrte.
- Le flexible d'alimentation est-il plié? Vérifiez le flexible sur toute sa longueur.
- La pression minimale d'écoulement de l'eau est-elle de 1 bar?

L'indicateur de déroulement de programme resté bloqué au début d'un cycle de lavage avec détergent.

• Avez-vous ouvert le robinet d'eau?
• Le filtré situé dans le raccord du flexible au robinet est-il propre? Si nécessaire, nettoyez le filtré.

La vaisse n'est pas propre

• Avez-vous sélectionné le programme approprié au type et au degré de salissure de la vaisse? (Voir le "Tableau des programmes".

• Avez-vous disposé la vaisselle de sorte que les jets d'eau puissant atteindre toutes les faces, interreprises et extérieures, de la vaisselle? Les paniers ne doivent pas été surcharges.

• Les bras n'ont-ils pas eté bloqués par de la vais-selle ou des couverts?

• Est-ce que les giclleurs des bras de rinçage sont-ils propres?
• Tous les filtres du fond sont-ils propres? Sont-ils installés correctement?
• Avez-vous mis assez de dédTangent?
• Le flexible d'évacuation est-il correctement installé?
• Est-ce que le siphon du coté bâtiment est-il obstrué?
• Y a-t-il encore du sel regénérant dans le écipient de réserve du sel? Sans sel, l'eau n'est pas adoucie et des dépôts de calcaire peuvent se former sur la vaisselle et dans la machine.
• Avez-vous régle l'adoucisseur en fonction de la durée de votre eau de distribution?

La vaisse n'est pas sèche et n'a aucun éclat.

• Y a-t-il encore du produit de rinçage dans le réservoir?
• Le dosage du sel régénérant est-il correctement régle?

Les verres et la vaisselleprésent des stries, des bandes, des taches laiteuses ou des auréoles bleuâtres.

• La dose de produit de rinceage est trop importante. Réduisez la dose.

Les verres et la vaisselle sont constellés de taches d'eau séchée.

• La dose de produit de rinceage est trop faible. Augmentez la dose.
• Le dispositif de fermetre du écipient à Sel est-il bien fermé?

Taches de rouille à l'intérieur du lave-vaisselle.

• L'intérieur du lave-vaisse est en acier inoxydable. Si des taches de rouille apparaisent, elles sont d'origine extérieure (rouille dans l'eau, oxydation des casseroles, couverts, etc.). Eliminez ces taches au moyen d'un produit du commerce pour l'entretien de l'acier inoxydable.
• Le programme "Prélavage" a-t-il été lancé immédiatement après avoir fait le plein en Sel?

Egalement à votre service après l'achat

F

Un service après-vente Thermo efficace est à la disposition de toute notre clientèle.

Avant de vous adresser au service après-venture

• Regardez à la page "Si vous pensez que votre lave-vaisse ne fonctionne pas correctement".

Lorsque vous avez recours au service après-vente

• Notez les indications suivantes que vous trouvez sur la plaque signalétique (17) de l'encadrement rouge de votre apparéil:

• Numéro de série

• Désignation du modele
• Numéro de production
• Signalisation d'erreur

• Notez vos constatations.
  Ceci facilitera les préparatifs et la tâche de nos techniciens de service.
• Appelez service número 0848 848 999.
• Veuillez est present à votre domicile durant l'intervention du technicien de service, car il est dépendant de vos informations.

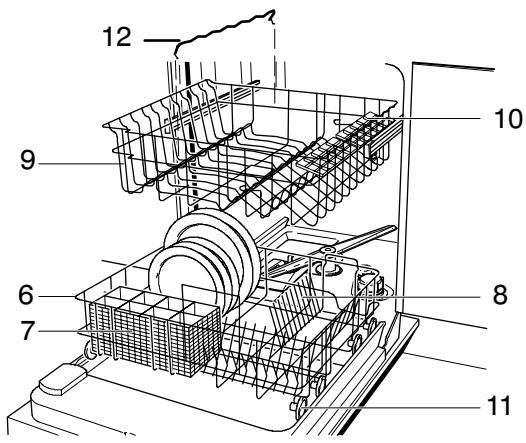

Désignation

No. de piece de rechange

1. Bras de rincege supérieur 153 0306-00/8
2. Bras de rincavage median 899 646 2211-40/1
   2.1 Palier de bras gicleur, en 2 parties 899 646 1237-80/3
   2.2 Rondelleressort 1530756-00/4
3. Bras de rincage inférieur 153 0393-00/6
4. Palier du bras de rinçage
   supérieur 153 0142-01/5

5. Ecrou et blocage du bras de rinceage 150 2356-00/7

6. Corbeille inférieure complète 153 0257-02/9

7. Corbeille à couverts compl. 153 0699-00/6
8. Rátelier à assiettes, 10 positions 153 0644-00/2
   8.1 Rátelier à assiettes, 5 positions 153 0645-00/9
9. Corbeille supérieure complete 153 0256-02/1
10. Compartment pour tasses 899 646 1228-20/8
11. Support de rouleau inférieur complet 153 0216-01/7

12. Soutien pour verres 153 0653-00/3

13. Tamis grossier 153 0051-00/0

14. Tamis fin avec microfiltre 153 0217-01/5
15. Couvercle du recipient à Sel 805 0135 49-00/3
16. Capuchon pour amenée d'eau 153 0166-00/6
17. Joint d'étanchéité de porte 153 0237-01/3
18. Joint d'étanchéité récipient produit de lavage 153 0565-00/9

Vente des pièces de rechange:

Stock en pieces de

rechange centralisé

5506 Mägenwil

Tel. [phone]

Administration du

service après-vente

5506 Mägenwil

062/8899131

F

éristiques techniques

Dimensions	Largeur Hauteur Profondeur max. Profondeur max. avec porte ouverte	54.6 cm 75.9 cm 57.0 cm 114.5 cm
Tension de service Fréquence		400 V 2N 50 Hz 230 V 50 Hz
Puisance absorbée	Pompe de circulation	150 W
Puisance absorbée	Corps de chauffe	3000 W
Puisance absorbée totale		3150 W 10 A 2150 W 10 A 1150 W 6 A
Pression d'eau froide ou chaude jusqu'à max. 65°C	min. max.	1 bar (eau courante) 10 bar
Capacité de charge	Couverts normalisés CEI	11
Valeurs d'exploitation Intensif Intensif + e	Energie (kWh) 1,6 1,3	Eau (l) 16 16
Normal Normal + e	1,3 1,0	16 16
Bref Bref + e	1,0 0,8	13 13

Pour toute la Suisse un seul numéro téléphone

L'utilisateur final de tout produit acheté et utilisé en Suisse, bénéficia d'une garantie complète d'une année à partir de la date de livraison. La facture ou le justificatif d'achat correspondant fait FOI en la matière.

Garanzia

Le service d'information téléphonique de Thermo

Lundi à vendredi de 09.00 - 12.00 Uhr

Pour renseignements, conseils et «astuces» concernant l'utilisation de vos apparéils menagers.

Une prestation de service à votre disposition chaque jour pour toutes questions touchant aux apparciels menagers.

Appelez ThermoPhon par exemple pour:

• renseignements rapides concernant l'utilisation des apparèils
• conseils judicieux pour l'entretien et les soins à apporter aux apparèils menagers
  «astuces» utiles pour la cuisson en général, la cuisson au four, le lavage de vaisselle ou pour laver/ sécher le linge
• conseils compétents pour le choix d'un apparéil correspondant à vos désirs
