GSIALPHA.1 - Lave-vaisselle THERMA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Capacité	Non précisé
Nombre de programmes	Non précisé
Consommation d'eau	Non précisé
Consommation d'énergie	Non précisé
Niveau sonore	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Type d'installation	Pose libre ou encastrable
Type de commande	Manuelle
Affichage	Non précisé
Matériau intérieur	Non précisé
Sécurité anti-fuite	Oui
Type de séchage	Non précisé
Couleur	Blanc
Alimentation électrique	230 V

FOIRE AUX QUESTIONS - GSIALPHA.1 THERMA

Comment installer le THERMA GSIALPHA.1 ?

Pour installer le THERMA GSIALPHA.1, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les dimensions recommandées et de vérifier les connexions électriques avant de procéder à l'installation.

Que faire si le THERMA GSIALPHA.1 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation et que le disjoncteur n'a pas sauté. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment régler la température sur le THERMA GSIALPHA.1 ?

Pour régler la température, utilisez le panneau de contrôle. Appuyez sur le bouton de température et ajustez à l'aide des flèches jusqu'à atteindre la température désirée.

Pourquoi le THERMA GSIALPHA.1 produit-il un bruit inhabituel ?

Un bruit inhabituel peut être causé par une accumulation de poussière ou de débris. Assurez-vous que l'appareil est propre et que rien ne bloque les ventilations. Si le bruit persiste, contactez un technicien.

Comment effectuer l'entretien du THERMA GSIALPHA.1 ?

Pour l'entretien, nettoyez régulièrement les filtres et vérifiez les connexions électriques. Suivez les recommandations d'entretien fournies dans le manuel pour garantir un fonctionnement optimal.

Que faire si l'eau est trop chaude ?

Si l'eau est trop chaude, vérifiez le réglage de la température sur le panneau de contrôle. Réduisez la température si nécessaire. Si le problème persiste, contactez le service client.

Le THERMA GSIALPHA.1 affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Chaque code a une signification spécifique et des étapes de dépannage. Si vous ne parvenez pas à résoudre le problème, contactez le support technique.

Quelle est la durée de garantie du THERMA GSIALPHA.1 ?

La durée de garantie du THERMA GSIALPHA.1 est généralement de deux ans à partir de la date d'achat. Veuillez consulter le manuel pour les détails spécifiques de la garantie.

MODE D'EMPLOI GSIALPHA.1 THERMA

Nous vous remercions d'avoir porté votre choix sur un lave-vaisselle Therma. Vous misez ainsi sur la qualité et la durabilité.

Ces instructions pour l'emploi vous permettront de découvrir votre lave-vaisselle pas à pas, et d'utiliser ses possibilités de manière optimale. Avant la première mise en marche, vous devriez au moins avoir parcouru le chapitre «Avant la première mise en marche». Nous vous recommandons d'entreposer ces instructions pour l'emploi à proximité du lave-vaisselle, afin de l'avoir à portée de main en cas d'ambiguité.

Table des matières

Pourvoir sécurité 26

Lampes-témoin et éléments de commande 27

Recommandations importantes 28

Conseils importants pour la bonne utilisation de votre lave-vaisselle 28

Elimination 29

Avant la première utilisation 30

Remplissage du produit de rinçage 30

Régler le dosage du produit de rinçage 30

Remplissage du sel de régénération 30

Réglage du dosage du sel de régénération 31

Le premier cycle de lavage 31

Les corbeilles à vaisselle 32

Compartiment à couverts 32

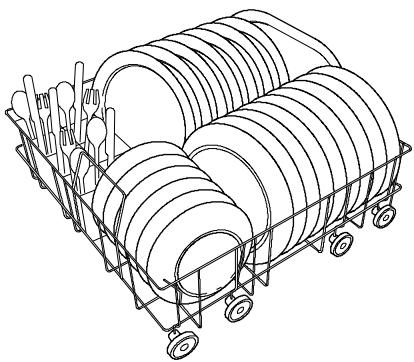

Corbeille à vaisselle inférieure 33

Ratelier amovible pour assiettes, à droite, 10 positions 33

Garniture de ratelier amovible pour assiettes,

5 positions 33

Ratelier pour assiettes rabattable à gauche 34

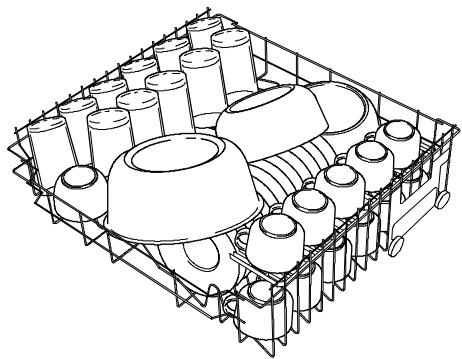

Corbeille à vaisselle supérieure 34

Étagère à tasses réglable 34

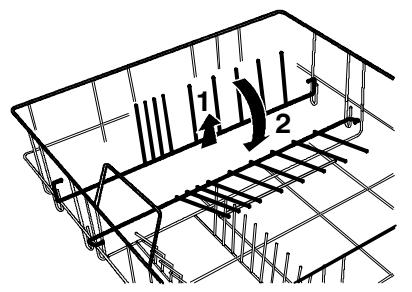

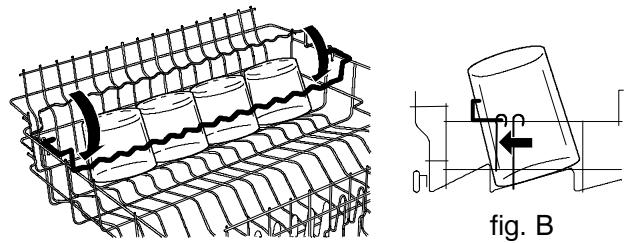

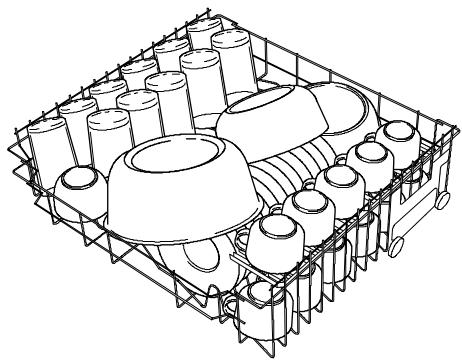

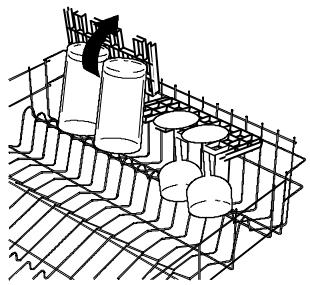

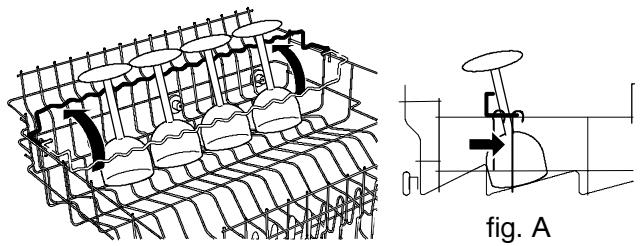

Supports de tasses réglables 34

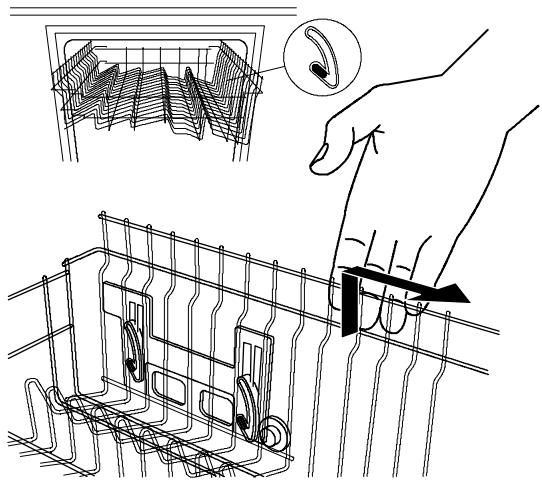

La corbeille à vaisselle supérieure est ajustable en hauteur sur la droite 35

Remplissage du produit de lavage 36

Sélection et démarrage du programme 36

Fin du programme 37

Pour économiser 37

Panne du réseau électrique 37

Déchéancement de la corbeille à vaisselle 37

Tableau des programmes 38

Nettoyage et entretien 39

Ajouter du sel régénérant 39

Ajouter du produit de rinçage 39

Nettoyage du tamis grossier 39

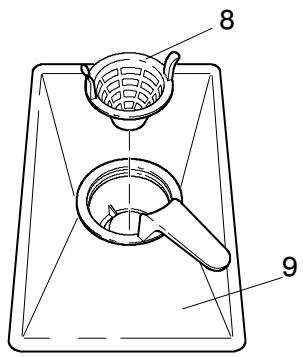

Nettoyage du microfiltre 39

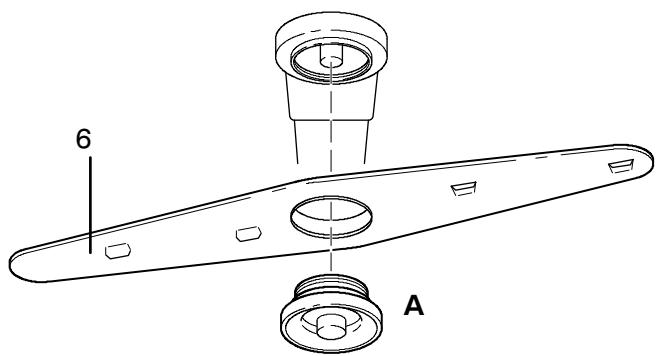

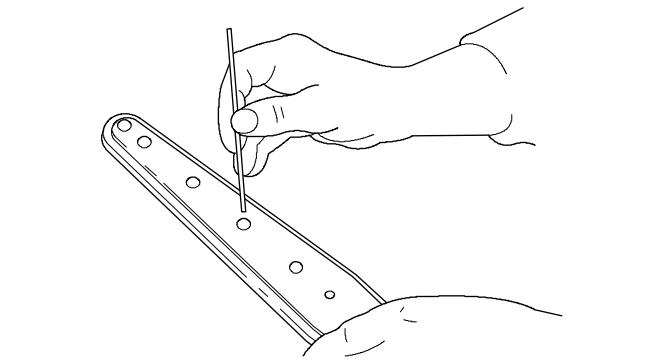

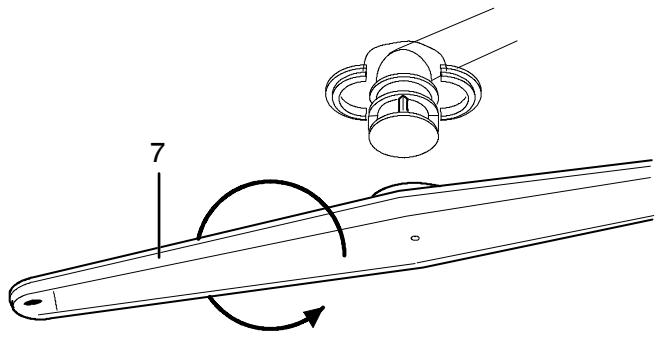

Nettoyage des buses des bras de rince 40

Bras de rincage supérieur 40

Bras de rinçage médian 40

Bras de rinçage inférieur 40

Nettoyage extérieur 40

Si vous pensez que votre lave-vaisselle ne fonctionne pas correctement 41

Également à votre service après l'achat 42

Avant de vous adresser au service après-vente 42

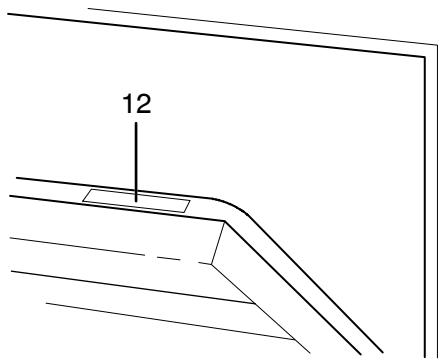

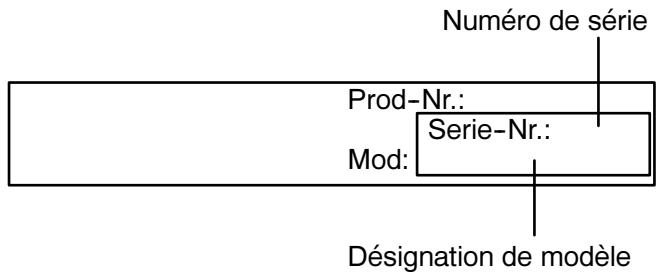

Lorsque vous avez recours au service après-vente 42

Pièces de rechange 43

Service après-vente 67

Point de vente de rechange 67

Garantie 67

ThermaPhon 68

La sécurité des appareils électriques THERMA est conforme aux règles techniques reconnues ainsi qu'au règlement en vigueur. Toutefois, nous estimons de notre devoir de vous familiariser avec les consignes de sécurité suivantes.

Installation

• Les raccordements électrique et hydraulique doivent être effectués par un installateur concessionnaire.
• Veuillez rendre l'installateur attentif à l'importance des directives d'installation. En cas de déplacement ultérieur de l'appareil, les directives exactes de montage et d'installation pourront être commandées par téléphone auprès de notre service après-vente.

• N'utilisez votre lave-vaisselle que pour y laver de la vaisselle domestique. Si l'appareil est mal utilisé ou s'il est utilisé pour un autre usage que celui pour lequel il a été conçu, le fabricant ne saurait être tenu responsable des dommages éventuels. Pour des raisons de sécurité, vous ne devez apporter aucune modification ou transformation, de quelque nature que ce soit, à votre lave-vaisselle.

Avant la première utilisation

• Vérifier que votre lave-vaisselle n'a pas été endommagé pendant le transport. Ne raccordez jamais un appareil endommagé. Si votre lave-vaisselle est endommagé, contactez ce fournisseur.
• Le lave-vaisselle doit être installé et raccordé dans les règles de l'art. Pour prendre connaissance de tous les points à observer, veuillez consulter les directives d'installation.
• Avant la mise en service, assurez-vous que la tension nominale et le type de courant figurant sur la plaquette signalétique de l'appareil correspondent à la tension nominale et au type de courant du lieu d'installation. L'ampérage des fusibles nécessaires figure dans les directives d'installation.

Sécurité enfants

• Les emballages peuvent être dangereux pour les enfants (sachets, mousse de polyuréthane, p. ex.). Ils peuvent s'étouffer! Veillez donc à ne pas laisser d'emballages à portée des enfants.
• Les enfants ne sont pas nécessairement conscients des dangers liés à la mauvaise utilisation des appareils électriques. Exercez la surveillance appropriée pendant que l'appareil est en fonction-

noment et ne laissez pas vos enfants jouer avec le lave-vaisse.

• Les détergents peuvent avoir un effet caustique sur les yeux, la bouche, la gorge et ils peuvent même provoquer un étouffement! Conservez tous les détergents en lieu sûr, hors de portée des enfants.
• L'eau se trouvant dans votre lave-vaisselle n'est pas potable. Elle peut contenir des résidus de détergent. Veillez à ne pas vous éclabousser avec ces résidus caustiques et à ne pas respirer ces vapeurs, vous pourriez suffoquer! Maintenez les enfants à l'écart lorsque la porte du lave-vaisselle est ouverte.

Votre lave-vaisselle au quotidien

• Ne faites jamais fonctionner le lave-vaisseauette, si le cordon d'alimentation électrique, le tuyau d'alimentation ou d'évacuation, le tableau de commande ou la plinthe sont endommagés.
• En cas de panne, mettez l'appareil hors tension, retirez la fiche de courant de la prise, coupez le(s) disjoncteur(s) ou retirez le(s) fusible(s) du local. Fermez le robinet d'eau.
• N'ôtez jamais la fiche de la prise en tirant sur le cordon ; saisissez-la par la fiche.
• Apres chaque ouverture de la porte, veuillez vous assurer que celle-ci soit à nouveau correctement fermée, car une porte ouverte peut devenir une source de danger.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte.
• Les réparations seront confiées exclusivement à un atelier de service après-vente agréé par nos soins. De plus, seules des pièces de rechange d'origine devront être utilisées.
• Ne versez jamais le moindre solvant dans votre lave-vaisselle, vous risquez de provoquer une explosion!
• Avant d'employer un sel, un détergent et un produit de rinçage spécial pour lave-vaisselle, vérifie bien que le fabricant de ces produits prévoit expressément leur utilisation dans un lave-vaisselle domestique.

Risque lié au gel:

• Si l'appareil raccordé est exposé à des températures inférieures au point de congélation, celui-ci devra alors être vidangé d'une manière appropriée par le service après-vente.
• Lors d'une livraison à partir de l'usine, il n'y a pas de risque de congélation!

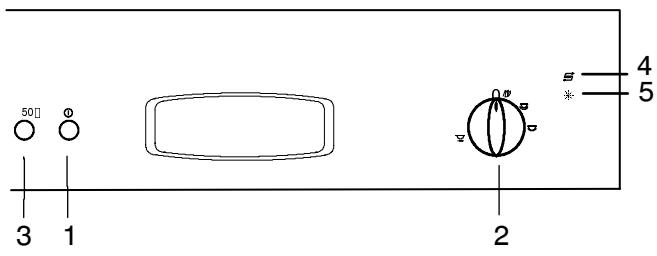

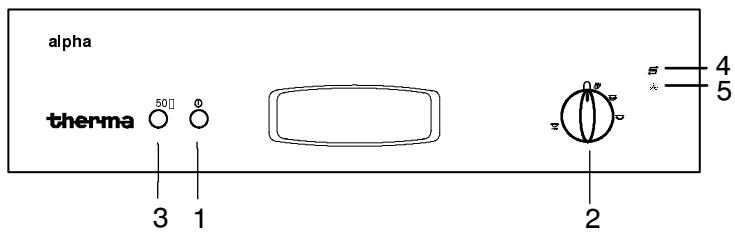

• Interrupteur principal
• Sélecteur de programmes:

Prélavage

Intensif

Normal

Bref

1. Touche pour économiser
2. Lampe témoin Sel régénérant
3. Lampe témoins produit de rinçage

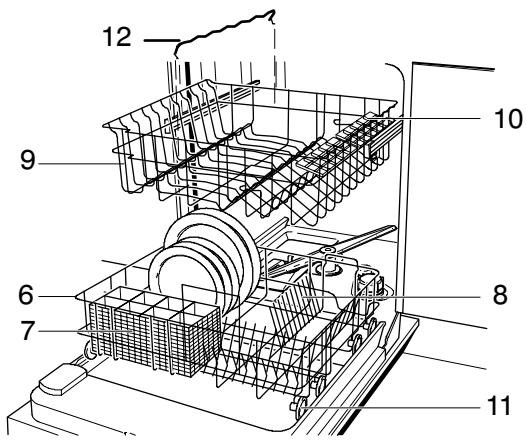

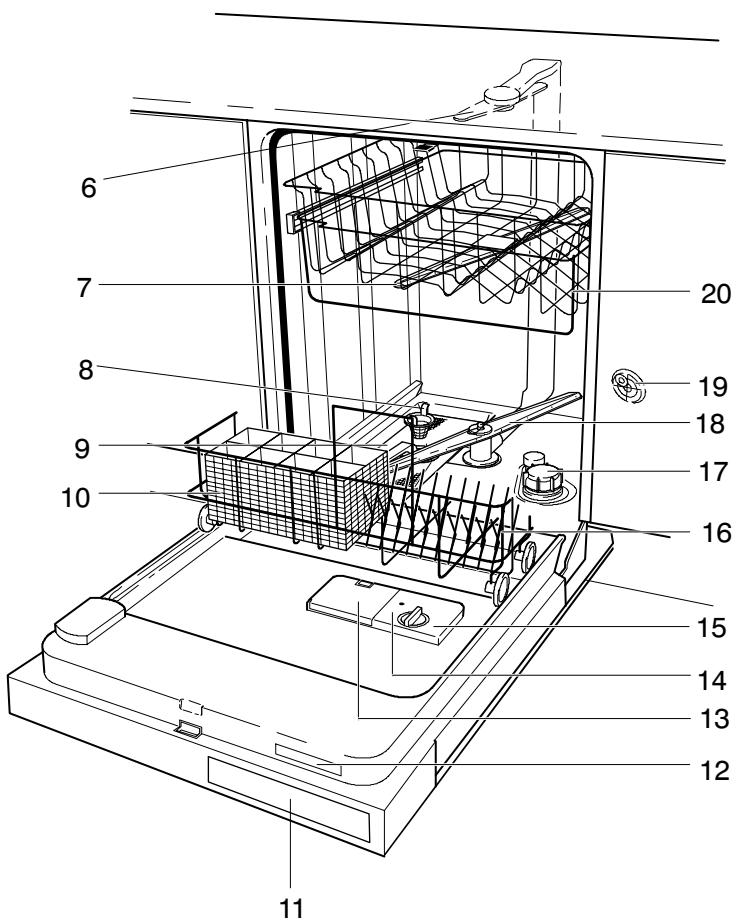

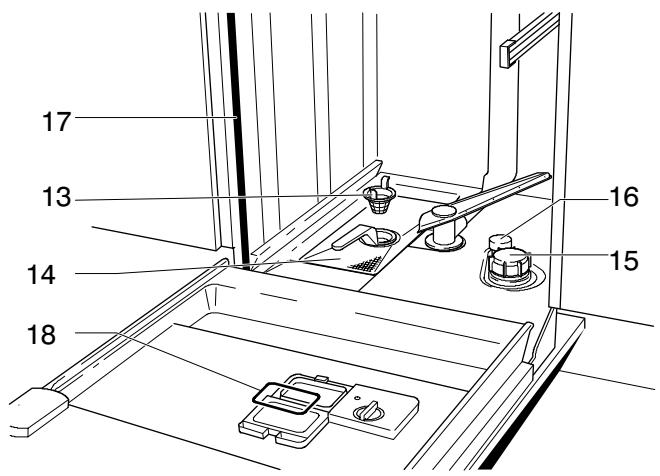

1. Bras de rinçage supérieur
2. Bras de rincage médian
3. Tamis de retenue grossier
4. Tamis de retenue fin avec microfiltre
5. Compartiment à couverts
6. Désignation du programme
7. Plaquette signalétique
8. Récipient pour produit de nettoyage
9. Orifice de dosage pour produit de rinceage
10. Récipient pour produit de rinceage
11. Corbeille à vaisselle inférieure
12. Récipient à sel pour déminéralisation de l'eau
13. Bras de rinçage inférieur
14. Bouton de réglage pour déminéralisation de l'eau
15. Corbeille à vaisselle supérieure (réglable en hauteur)

Recommandations importantes

Veuillez conserver ce mode d'emploi soigneusement avec l'appareil, afin de pouvoir vous y référer au besoin.

Si cet appareil avait été vendu ou laissé à des tiers en cas de déménagement, veuillez vous assurer que ce mode d'emploi soit remis avec le lave-vaiselle, afin que le nouveau propriétaire puisse s'informer sur le fonctionnement et les prescriptions de l'appareil.

• Les articles suivants ne sont conformes au lavage dans le lave-vaiselle que lorsqu'ils portent explicitement la mention « approprié au lavage en lave-vaiselle»: Couverts avec manche en bois ou en corne, avec des parties collées; couverts en bronze; poèle avec manche en bois; articles en aluminium, cuivre, cristal, verre au plomb, plastique. En cas de doute, veuillez vous renseigner au+. UPS du distributeur ou du fabricant de l'article respectif.
• Les couverts en argent et en acier inoxydable doivent être déposés séparément dans le compartiment à couverts. Si les deux matériaux viennent en contact, une réaction chimique peut provoquer une décoloration de l'argent.
• La porte de l'appareil ne devrait pas être ouverte durant le fonctionnement. Un dispositif de sécurité déclenche le lave-vaisselle si la porte avait été ouverte par inadvertance.

Installation

• Nous recommandons le montage d'un filtre à eau directement sur le robinet d'arrêt, dans les régions possédant une dureté élevée de l'eau, ainsi que dans les zones d'habitation nouvellement bâties. Le filtre à eau maintient votre machine et se laisse nettoyer facilement. Veuillez demander la pose d'un tel filtre à votre installateur.

Durant l'utilisation quotidienne

Entretenez et nettoyez la machine régulièrement. Vous éviterez ainsi de couteuses interventions du service après-vente. Veuillez également prendre le chapitre "Nettoyage" en considération.

• N'utilisez pas de produits pour laver la vaisselle à la main responsables de produits de lavage industriels, ou encore des nettoyants.
• Si le lave-vaisselle doit rester sans surveillance durant une période prolongée, par exemple durant les vacances, fermez le robinet d'eau. Assurez-vous que l'interrupteur principal est déclenché.

Évitez les gaspillages et protégez l'environnement

• Rassemblez votre vaisse sale, rangez-la dans le lave-vaisse et ne la lavez que lorsque les deux paniers sont pleins, en veillant à ne jamais les surcharger.
• Sélectionnez toujours le programme correspondant au type de vaisselle et au degré de salissure (Voyez le chapitre "Tableau des programmes").
• N'utilisez pas trop de détergent et de produit de rinçage.
• Respectez les doses recommandées dans le présent manuel et par les fabricants des produits.

Vaisselle inadaptée pour un lavage en machine

Les articles suivants ne conviennent pas:

• Planches et plats en bois
• Plastiques ne résistant pas à la chaleur
• Verre en cristal renfermant du plomb
• Ustensiles en étain ou en cuivre Vaisseau ou couverts collés
• Anciens couverts assemblés avec des colles sensibles à la chaleur
• Couteaux en acier non inoxydable
• Couverts avec des manches en bois, corne, porcelaine et nacre
• Objets d'art

Vaisseau l'ouvrant, sous certaines conditions, peut être lavé en machine

Les articles suivants demandent certaines précautions:

• Ne lavez les articles en terre cuite que si le fabricant l'autorise explicitement.
• Certains décors peints sur le vernis peuvent s'estomper au fil des lavages.
• Les éléments en argent et en aluminium ont tendance à se décolorer pendant le lavage en machine.
• De nombreux résidus d'aliments (blanc et jaune d'œuf, moutarde, etc.) provoquent souvent des décolorations ou des taches sur l'argenterie. Les couverts et la vaisselle en argent doivent donc être débarrassés des restes d'aliments s'ils ne sont pas lavés immédiatement après le repas.
• Certains types de verres peuvent s'opacifier après de nombreux lavages. Il est donc préférable de continuer à laver à la main vos verres précieux.

À l'achat de nouveaux couverts ou de nouveaux vaisseaux, vérifie bien qu'ils sont prévus pour le lave-vaisselle.

L'emballage

Le transport de nos lave-vaisselles nécessite un emballage protecteur efficace. À cet effet, nous nous limitons au strict nécessaire.

Tous les matériaux d'emballage utilisés sont recyclables et sans danger pour l'environnement.

Les parties en carton sont fabriquées à partir de deux papiers, les parties en bois sont non traitées. Les matières plastiques sont identifiées comme suit:

«PE» pour polyéthylène. Ex.: feuilles plastiques pour emballage «PS» pour polystyrène. Ex.: capitonnage (sans CFC) «POM» pour polyoxyméthylène. Ex.: attaches en plastique.

La récupération et le retraitement de l'emballage permettent d'économiser les matières premières et de réduire le volume des déchets. Remettez votre emballage au centre de recyclage le plus proche. Vous obtiendrez son adresse auprès de la mairie de votre ville.

L'ancien appareil

Si vous souhaitez vous débarrasser de votre appareil un jour, rendez-le totalement inutilisable avant.

Avertissement! Des enfants peuvent s'enfermer en jouant à l'intérieur de l'appareil (risque d'étouffement) ou bien se retrouver dans des situations mettant leur vie en danger. C'est pourquoi, vous devrez couper le câble d'alimentation et le mettre de côté. Détruisez le système de verrouillage de la porte afin que celle-ci ne ferme plus.

Identification des parties plastiques pour un recyclage par catégorie:

Toutes les parties en plastique de l'appareil sont désignées par une abréviation normalisée au niveau international (ex. : « PS » pour polystyrène). Cela permet par conséquent de trier les déchets plastiques par catégorie afin d'effectuer un recyclage sans danger pour l'environnement.

Apportez votre appareil hors service au centre de recyclage le plus proche ou bien votre revendeur spécialisé qui vous le reprendra contre une petite participation aux frais.

Avant la première utilisation

Veuillez effectuer les étapes décrites ci-après avant d'utiliser le lave-vaisselle pour la première fois.

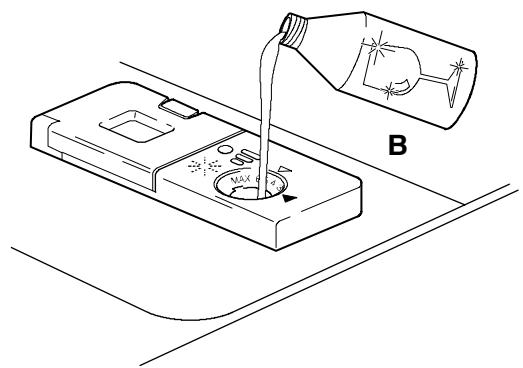

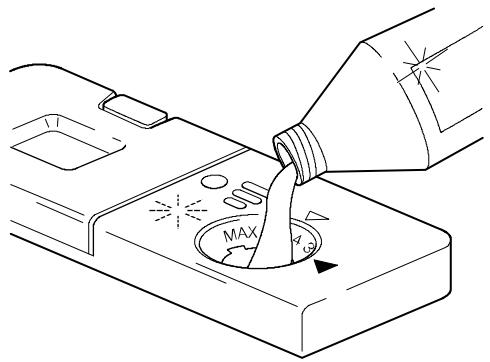

Remplissage du produit de rinçage

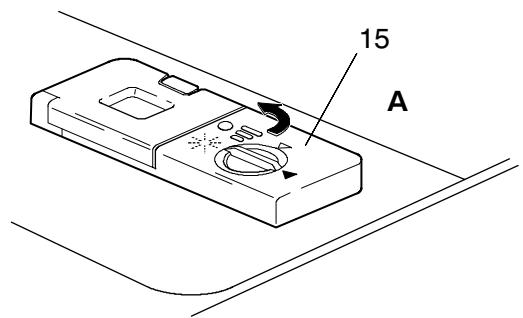

A Ouvrir le récipient (15) en tournant le capuchon de verrouillage vers la gauche, si la lampe d'indication (5) est allumée. B Remplir jusqu'au repère «max.» avec le produit de rinçage. Ne pas remplir le récipient au-delà du repère!

• Refermer le récipient.
• Eliminer de suite les gouttes de produit de rinçage éventuelles tombées en dehors du réseau et pouvant sinon provoquer la formation de mousse.

La lampe-témoin du produit de rinçage s'éteint (5).

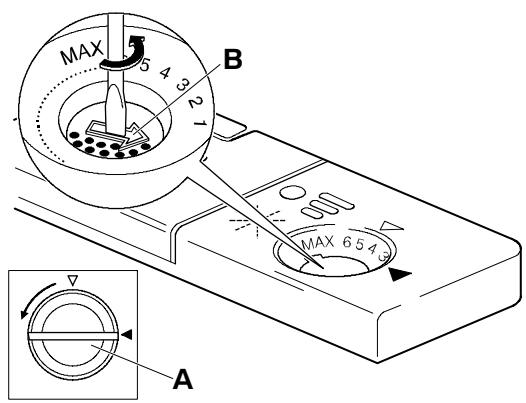

Régler le dosage du produit de rinçage

A Ouvrir le récipient de réserve (15) en dévissant le bouchon vers la gauche. B Tourner la flèche de dosage vers la gauche à l'aide d'une pièce de monnaie ou d'un tournevis, pour augmenter le débit. Le réglage en usine se fait sur le niveau 3. (réglage idéal: niveau 2-4) - Fermer le récipient de réserve.

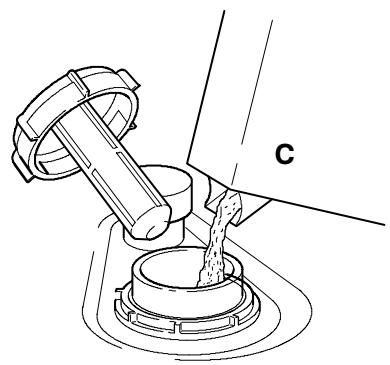

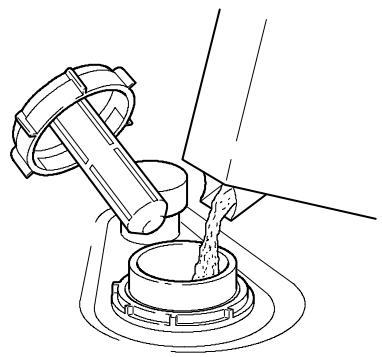

Remplissage du sel de régénération

N'utiliser que du sel régénérant pour le lave-vaisselle.

Remplir le sel de la manière suivante:

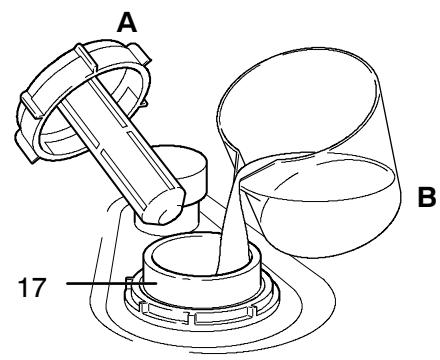

A Ouvrir le bouchon du récipient à Sel (17). B Remplir le récipient avec de l'eau. C Ajouter 1 kg de sel de régénération. Env. 1 l d'eau sera alors absorbé. - Éliminer le sel de la surface du joint d'étanchéité. - Verrouiller le récipient à Sel en tournant le bouchon jusqu'en butée. - Immédiatement lancer le programme «prélavage» afin d'éliminer les éventuels restes de sel.

Ne jamais remplir le récipient pour Sel de régénération avec un produit de rinçage ou de nettoyage!

La lampe-témoin de sel (4) ne s'éteint qu'après 1 à 2 cycles de lavage.

Réglage du dosage du sel de régénération

Le dosage du sel de régénération pour la déminéralisation de l'eau doit être ajusté en fonction du degré de dureté de l'eau utilisée. En cas de dosage trop faible, des taches calcaires peuvent se déposer sur la vaisselle et les couverts. Le bureau local des forces motrices de votre domicile pourrait vous renseigner quant au degré de dureté de l'eau.

Si vous avez un appareil pour la déminéralisation de l'eau dans votre appartement, il n'est pas nécessaire de mettre du sel de régénération dans le lave-vaisse. Dans ce cas la lampe-témoin de sel (4) est allumée en permanence.

Procédure de réglage du dosage:

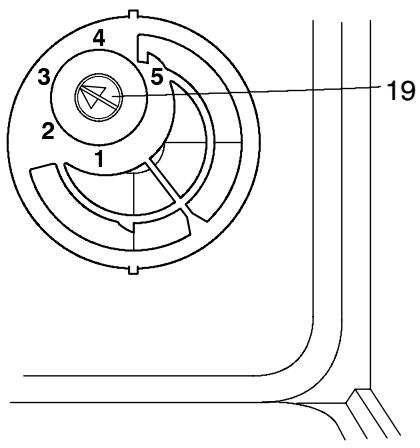

À l'aide d'une pièce de monnaie, tourner le bouton de réglage (19) jusqu'à ce que la flèche sur le bouton indique le niveau désiré de 1 à 5 :

La flèche doit se trouver face à un chiffre et la position doit encocher de manière perceptible.

• Consommation de sel : En fonction du réglage, 1 kg de sel de régénération est suffisant.

sur position	cycles de lavage
1	40 - 60
2	30 - 40
3	25 - 30
4	18 - 22
5	10 - 15

Niveau 1:

Jusqu'à 12,5 degrés de dureté française (fH) (ce qui correspond à 7 degrés de dureté allemande (dH))

Niveau 2:

Pour des degrés de dureté française compris entre 12,5 et 25 (fH) (ce qui correspond à des degrés de dureté allemande compris entre 7 et 14 (dH))

Niveau 3:

Pour des degrés de dureté française compris entre 25 et 37,5 (fH) (ce qui correspond à des degrés de dureté allemande compris entre 14 et 21 (dH))

Niveau 4:

Pour des degrés de dureté française compris entre 37,5 et 50 (fH) (ce qui correspond à des degrés de dureté allemande compris entre 21 et 28 (dH))

Niveau 5:

Pour des degrés de durété française supérieurs à 50 (fH) (ce qui correspond à des degrés de durété allemandes supérieurs à 28 (dH))

Le premier cycle de lavage

• Veuillez laver la première fois avec le programme intensif

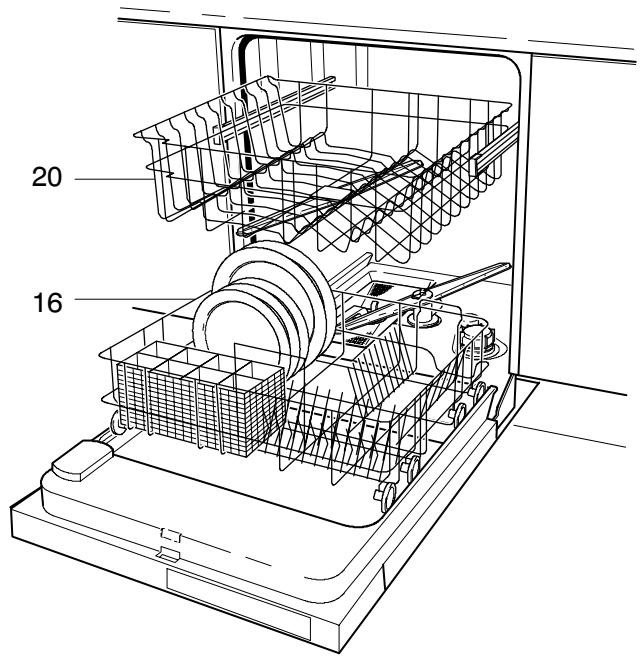

Les corbeilles à vaisselle

Eliminez les restes de nourriture importants avant de déposer la vaisselle dans la corbeille, sans toutefois rincer à chaud, ni employer de produit de lavage à main.

Les illustrations vous orientent sur la disposition optimale du chargement de votre lave-vaiselle.

Compartiment à couverts

• Déposez les couverts dans la corbeille avec les manches vers le bas, à l'exception de ceux possédant un manche très fin, et pouvant bloquer le mouvement du bras de rinçage en traversant la corbeille. Les surfaces des couverts ne devraient pas entrer en contact. Toutes les couverts devraient être accessibles au jet d'eau du bras de rinçage.

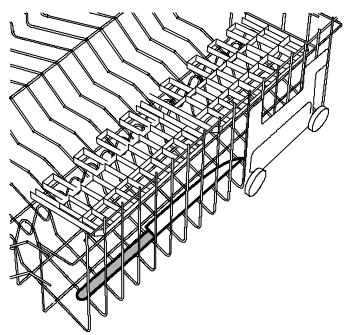

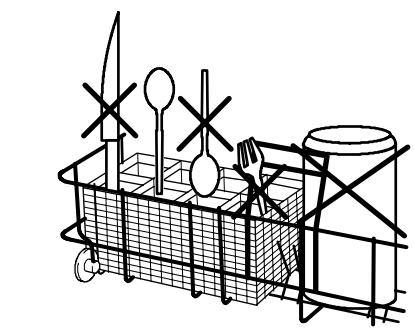

Important:

• Les couverts longs doivent être déposés dans la corbeille à vaisselle supérieure.
• Pour des raisons de sécurité, les couteaux longs et pointus doivent également être déposés dans la corbeille supérieure, avec le manche en haut.

Ratelier amovible pour assiettes, à droite, 10 positions

Pour une utilisation rationnelle de la place dans la corbeille, le ratelier pour assiettes peut être placé dans deux positions différentes. En direction longitudinale ou transversale.

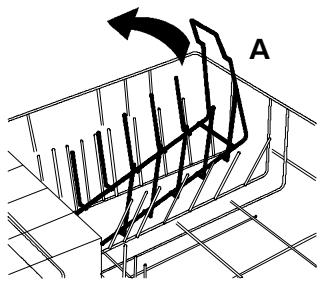

• Dégager le râtelier pour assiettes en tirant la poignée (A) vers le haut.

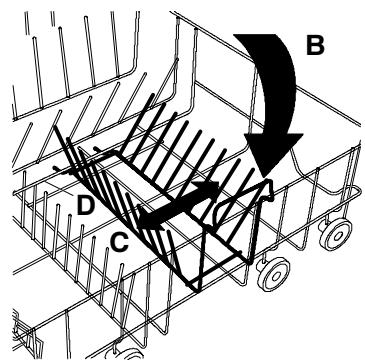

• Introduire ensuite le râtelier pour assiettes dans le renforcement longitudinal (D), le mettre en position transversale, puis presser la poignée vers le bas (B) jusqu'à ce qu'elle s'engage.

Le râtelier pour assiettes peut être adapté latéralement de manière variable (C), mise en place comme décrite ci-dessus.

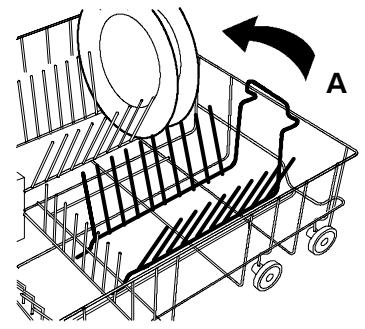

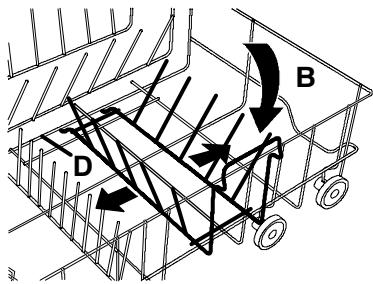

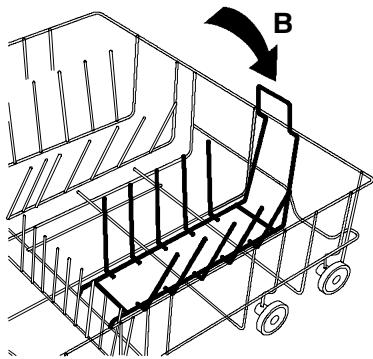

Garniture de rail amovible pour assiettes, 5 positions

Pour les assiettes creuses ou les bols, une partie du râtelier gauche peut être retirée.

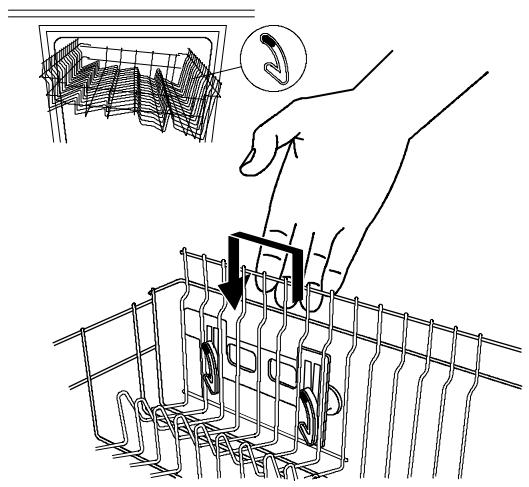

• Dégager le râtelier pour assiettes en tirant la poignée (A) vers le haut.
• La garniture de râtelier pour assiettes peut aussi être montée à droite, à la place du râtelier à 10 positions pour assiettes (B).

Ratelier pour assiettes rabattable à gauche

Pour les grands bols et les cassetoles, les rayonnages peuvent être rabattus.

Retirer la garniture de rayon à 5 positions pour assiettes et la corbeille à couverts. Soulever légèrement le rayon pour assiettes, et rabattre vers la droite sur le fond de la corbeille.

Important

Le petit râtelier transversal dispose sur la droite à l'avant convient seulement pour petites assiettes plates jusqu'àu diamètre de max. 210 mm.

Étagère à tasses réglable

Pour les verres à pied, accrocher l'appuie-verres sur la position droite (fig. A) puis relever. Pour les verres cylindriques hauts, accrocher l'appuie-verres sur la position gauche (fig. B) puis relever. Pour décharger ou en cas de non-utilisation, rabattre l'appuie-verres sur la droite.

Supports de tasses réglables

Disposer de manière décalée les éléments réglés, au-dessus et au-dessous des supports de tasses rabattables, afin que le jet de giclage puisse atteindre toutes les pièces. Les verres à pied peuvent être accrochés dans les évidements du support de tasses.

Le support de tasses avant peut être positionné sur 2 niveaux différents.

Si les supports de tasses sont relevés, la corbeille à vaisselle supérieure ne peut être rentrée qu'en position abaissee.

La corbeille à vaisselle supérieure est ajustable en hauteur sur la droite

• Ajuster la corbeille supérieure à la hauteur désirée, en fonction de votre vaisseau:

Egalement possible lorsque la corbeille est chargée.

• retirer la corbeille
• soulever à droite
• tirer vers l'avant jusqu'à la butée, puis engager dans la position supérieure.

Descendre:

Retirer la corbeille - soulever à droite, puis descendre en position basse

Avant de rincer, contrôlez si les bras gicleurs tournent librement.

Charge optimale corbeille supérieure : position haute

Ranger les grandes assiettes en position oblique.

Charge optimale corbeille supérieure : position basse

Remplissage du produit de lavage

Ne jamais utiliser des produits pour laver la vaisselle à la main.

N'utiliser que des produits de lavage conventionnels et appropriés aux lave-vaiselles ménagers.

Le couvercle du récipient pour produit de lavage est normalement ouvert (13).

Si celui est fermé :

A Le récipient s'ouvrira après avoir pressé la touche du couvercle vers l'extérieur. B Remplir le récipient avec du produit de lavage vaisselle, selon les indications du fabricant de ce produit de lavage. Ne placer des pastilles dans le récipient de produit de lavage ou dans la corbeille à couverts, que selon les instructions du fabricant. C Fermer le récipient pour produit de lavage, en pressant sur le couvercle.

Sélection et démarrage du programme

• Rentrez totalement les corbeilles à vaisselle.
• Relever la porte et presser.

Le mécanisme de fermeture de la porte doit se verrouiller pour que la machine puisse démarrer.

• Pour sélectionner le programme, la machine doit être hors tension (interrupteur principal (1) pas appuyé).

Le bouton sélecteur de programmes ne peut être tourné que dans le sens des aiguilles d'une montre!

• Sélectionner le programme correspondant en tournant le sélecteur de programmes (2) (voir tableau des programmes sur page 38).
• Démarrer le programme en pressant sur l'interrupteur principal (1). Le témoignage de service au-dessus de l'interrupteur principal s'allume.

Important!

Le sélecteur de programmes doit toujours être tourné jusqu'à ce qu'il se trouve sur un programme (clic audible). Si vous ratez la sélection du programme (par ex. en tournant trop), vous pouvez refaire la sélection en tournant dans le sens des aiguilles d'une montre.

N'ouvrez plus la porte après le démarrage du programme!

Fin du programme

Lorsque le programme est terminé, la lampe témoin de service s'éteint.

• Mettez la machine hors tension (interrupteur principal (1) n'est pas pressé). Fin du programme.

Pour économiser

La touche 50°C (3) permet d'abaisser la température de lavage à 50°C. La limitation de la température permet d'économiser de l'énergie et de ménager vos verres. Le bouton économiqueur d'énergie (3) peut être en outre sélectionné pour tous les programmes de lavage.

Panneau réseau électrique

En cas de panne secteur ou de déclenchement involontaire de l'interrupteur principal, toutes les valeurs régées sont conservées.

Après déroulement du programme de rinceage:

Décharger la corbeille inférieure en premier (16).

Décharger ensuite la corbeille supérieure (20), afin qu'aucune goutte d'eau ne puisse tomber sur la vaisselle de la corbeille inférieure.

Contrôler le tamis grossier (8) après chaque cycle de nettoyage, et le nettoyer au besoin.

Tableau des programmes

	Prélavage	Nettoyage	Rinçage intermédiaire	Rinçage final	Séchage	Durée (min.)
Prélavage						6
Rinçage froid
Intensif						86
Vaissselle très fortement souillée		60°C		66°C
+ 50° Vaissselle fortement souillée		50°C		66°C		81
Normal
Vaissselle normalément à fortement souillée		60°C		66°C		79
Programme quotidien recommandé		50°C		66°C		74
+ 50° Vaissselle normalement souillée
Bref						47
Vaissselle légèrement à normalement souillée		60°C		60°C		42
+ 50° Vaissselle légèrement souillée		50°C		60°C

Les données de programmation différent des variations de tension du réseau électrique, de la température d'entrée de l'eau, de la pression de l'eau et de la charge.

Ajouter du sel régénérant

Le récipient à sel de régénération pour la déminéralisation de l'eau devra être rempli lorsque la lampe-témoin (4) s'illumine.

Procéder comme indiqué à la page 30, sans cependant devoir ajouter de l'eau.

Après le remplissage, immédiatement enclencher le programme « prélavage », afin de rincer les évêntuels dépôts de sel.

Ne jamais remplir le récipient à sel de régénération avec un produit de rinçage ou de nettoyage!

Ajouter du produit de rinçage

Lorsque le témoin du produit de rinçage (5) s'allume, il faut rajouter du produit de rinçage.

Procéder comme décrit sur la page 30.

Éliminer de suite les gouttes de produit de rinçage eventuellement tombées en dehors du récipient et pouvant sinon provoquer la formation de mousse.

Nettoyage du tamis grossier

Contrôler le tamis grossier (8) après chaque cycle de nettoyage, et le nettoyer au besoin.

• Simplement tirer le tamis grossier vers le haut,
• Le nettoyer sous l'eau courante, et le remettre en place.

Nettoyage du microfiltre

Le microfiltre (9) doit être nettoyé de temps en temps :

• Déverrouiller le microfiltre en tournant le levier vers la droite (position A). Retirer le microfiltre et le nettoyer sous l'eau courante à l'aide d'une brosse.
• Replacer le microfiltre dans son socle et le verrouiller en tournant le levier vers la gauche (position B).

Nettoyage des buses des bras de rinçage

Contrôler régulièrement si les buses des bras de rinçage (6), (7) et (18) ne sont pas obstruées par des restes d'aliments. Si nécessaire, nettoyer les buses sous l'eau courante à l'aide d'un fil de fer ou d'une aiguille.

Tout en veillant à ne pas endommager l'orifice.

Bras de rinçage supérieur

Retirer le bras de rinçage supérieur (6):

• Dévisser la vis de fixation (A) en la tournant vers la gauche.
• Retirer le bras de rincage de l'axe de rotation.
• Nettoyer le bras gicleur et les vis de fixation.
• Démonter le bras de rincege et le bloquer en tournant la vis vers la droite.

Bras de rinceage médian

• Retirer le bras gicleur median (7) en lui imprimant un mouvement de rotation latéral. Pour le montage, presser le bras gicleur latéral vers le haut, jusqu'à ce qu'il s'engage de manière perceptible.

Bras de rinçage inférieur

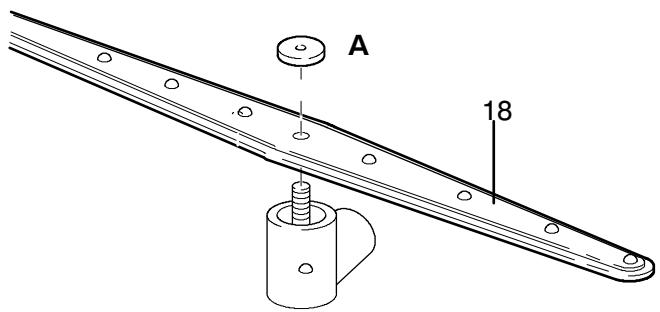

Retirer le bras de rinceage inférieur (18):

• Dévisser l'écrou de fixation (A) en le tournant vers la gauche.
• Retirer le bras de rincage de l'axe de rotation.
• Nettoyer les buses.
• Remonter le bras de rinçage et le bloquer en tournant l'écrou de fixation (A) vers la droite.

Nettoyage extérieur

Les surfaces externes de la machine, et plus particulièrement son panneau de commande devraient être nettoyées régulièrement à l'aide d'un chiffon doux et humide. Seuls des produits de nettoyage neutres, tels que pour le lavage de la vaisselle à la main, devront être utilisés. Des solvants organiques tels que l'acétone, des diluants pour peintures, etc., ne doivent être utilisés en aucun cas!

Si vous pensez que votre lave-vaisselle ne fonctionne pas correctement

Avant de faire appel au service après-vente, vérifie d'abord si vous ne pouvez pas remédier vous-même au problème en suivant les instructions ci-dessous. Si elles ne suffisent pas, n'hésitez pas à contacter le service après-vente.

La pompe d'évacuation tourne en permanence, même si la machine est éteinte.

Le dispositif de protection contre les inondations s'est enclenché. Fermez le robinet d'alimentation en eau. Retirez ensuite la fiche d'alimentation. Dans le cas d'un raccordement fixe, coupez le(s) disjoncteur(s) ou ôtez le(s) fusible(s). Appelez le service après-vente pour identifier la panne.

Le programme ne démarre pas.

• Les fusibles du tableau électrique sont-ils en bon état ? Notre appareil est-il branché ?
• La porte est-elle bien fermée? Si non, fermez-la à fond jusqu'à ce que le mécanisme de fermeture de la porte se verrouille.

L'eau n'arrive pas.

Le robinet d'eau est-il complètement ouvert? - Le robinet d'eau est-il bouché? Ouvrir et fermer plusieurs fois le robinet d'eau. - Le filtre situé dans le raccord du flexible au robinet est-il propre? Si nécessaire, nettoyez le filtre. - Le flexible d'alimentation est-il plié? Vérifiez le flexible sur toute sa longueur. - La pression minimale d'écoulement de l'eau est-elle de 1 bar?

L'indicateur de déroulement de programme resté bloqué au début d'un cycle de lavage avec détergent.

• Avez-vous ouvert le robinet d'eau?
• Le filtre situé dans le raccord du flexible au robinet est-il propre? Si nécessaire, nettoyez le filtre.

La vase n'est pas propre

• Avez-vous sélectionné le programme approprié au type et au degré de salissure de la vaisselle? (Voir le "Tableau des programmes".)
• Avez-vous disposé la vaisselle de sorte que les jets d'eau puissants atteignent toutes les faces, intér és.
• Les bras n'ont-ils pas été bloqués par de la vaisselle ou des couverts?
• Est-ce que les gicleurs des bras de rinceage sont-ils propres?
• Tous les filtres du fond sont-ils propres? Sont-ils installés correctement?
• Avez-vous mis assez de détergent?
• Le flexible d'évacuation est-il correctement installé?
• Est-ce que le siphon du côté bâtiment est-il obstrué?
• Y a-t-il encore du sel régénérant dans le récipient de réserve du sel? Sans sel, l'eau n'est pas adoucie et des dépôts de calcaire peuvent se former sur la vaisselle et dans la machine.
• Avez-vous réglé l'adoucisseur en fonction de la durée de votre eau de distribution?

La vaisselle n'est pas sèche et n'a aucun éclat.

• Y a-t-il encore du produit de rinçage dans le réservoir?
• Le dosage du sel régulant est-il correctement réglé?

Les verres et la vaisselle présent des stries, des bandes, des taches laiteuses ou des auréoles bleuâtres.

• La dose de produit de rinceage est trop importante. Réduisez la dose.

Les verres et la vaisselle sont constellés de taches d'eau séchée.

• La dose de produit de rinçage est trop faible. Augmentez la dose.
• Le dispositif de fermeture du récipient à sel est-il bien fermé?

Taches de rouille à l'intérieur du lave-vaisselle.

• L'intérieur du lave-vaisselle est en acier inoxydable. Si des taches de rouille apparaisent, elles sont d'origine extérieure (rouille dans l'eau, oxydation des casseroles, couverts, etc.). Eliminez ces taches au moyen d'un produit du commerce pour l'entretien de l'acier inoxydable.
• Le programme "Prélavage" a-t-il été lancé immédiatement après avoir fait le plein en sel?

Également à votre service après l'achat

Un service après-vente Thermo efficace est à la disposition de toute notre clientèle.

Avant de vous adresser au service après-vente

• Regardez à la page "Si vous pensez que votre lave-vaisselle ne fonctionne pas correctement".

Lorsque vous avez recours au service après-vente

• Notez les indications suivantes que vous trouvez sur la plaque signalétique (12) de l'encadrement rouge de votre apparéil:
• Numéro de série
• Désignation du modèle
• Numéro de production
• Notez vos constatations. Ceci facilitera les préparatifs et la tâche de nos techniciens de service.
• Appelez le service numéro 0848 848 999.
• Veuillez être présent à votre domicile durant l'intervention du technicien de service, car il est dépendant de vos informations.

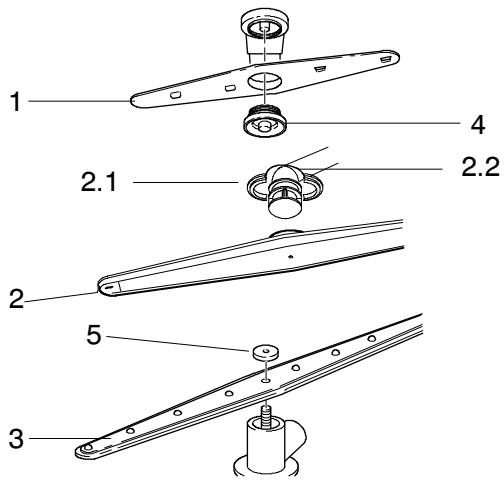

Numéro de pièce de rechange

1. Bras de rinçage supérieur 153 0306-00/8
2. Bras de rincage médian 899 646 2211-40/1 2.1 Palier de bras gicleur, en 2 parties 899 646 1237-80/3 2.2 Rondelle ressort 1530756-00/4
3. Bras de rincage inférieur 153 0393-00/6
4. Palier du bras de rinçage supérieur 153 0142-01/5
5. Écrou et blocage du bras de rinceur 150 2356-00/7
6. Corbeille inférieure complète 153 0257-02/9
7. Corbeille à couverts complète 153 0699-00/6
8. Râtelier à assiettes, 10 positions 153 0644-00/2 8.1 Râtelier à assiettes, 5 positions 153 0645-00/9
9. Corbeille supérieure complète 153 0256-02/1
10. Compartiment pour tasses 899 646 1228-20/8
11. Support de rouleau inférieur complet 153 0216-01/7
12. Soutien pour verres 153 0653-00/3
13. Tamis grossier 153 0051-00/0
14. Tamis fin avec microfiltre 153 0217-01/5
15. Couvercle du récipient à sel 805 0135 49-00/3
16. Capuchon pour arrivée d'eau 153 0166-00/6
17. Joint d'étanchéité de porte 153 0237-01/3
18. Joint d'étanchéité récipient produit de lavage 153 0565-00/9

Vente des pièces de rechange:

Stock en pièces de

rechange centralisé

5506 Mägenwil

Tel. [phone]

Administration du

service après-vente

5506 Mägenwil

062/8899131

Caractéristiques techniques

Dimensions	Largeur Hauteur Profondeur max. Profondeur max. avec porto ouverte	54.6 cm 75.9 cm 57.0 cm 114.5 cm
Tension de service Fréquence		230 V 50 Hz
Puisance absorbée	Pompe de circulation	150 W
Puisance absorbée	Corps de chauffe	2000 W
Puisance absorbée totale		2150 W 10 A
Pression d'eau froide ou chaude jusqu'à max. 65°C	min. max.	1 bar (eau courante) 10 bar
Capacité de charge	Couverts normalisés CEI	11
Valeurs d'exploitation	Energie (kWh)	Eau (l)
Intensif	1,3	18
Intensif + 50°C	1,2	18
Normal	1,3	14
Normal + 50°C	1.1	14
Bref	1,1	14
Bref + 50°C	0,9	14

L'utilisateur final de tout produit acheté et utilisé en Suisse, bénéficie d'une garantie complète d'une année à partir de la date de livraison. La facture ou le justificatif d'achat correspondant fait foi en la matière.

Garanzia

Le service d'information téléphonique de thermo

Lundi à vendredi de 09.00 - 12.00 Uhr

Pour renseignements, conseils et «astuces» concernant l'utilisation de vos appareils ménagers.

Une prestation de service à votre disposition chaque jour pour toutes questions touchant aux appareils ménagers.

Appelez ThermoPhon par exemple pour:

• renseignements rapides concernant l'utilisation des appareils
• conseils judicieux pour l'entretien et les soins à apporter aux appareils ménagers «astuces» utiles pour la cuisson en général, la cuisson au four, le lavage de vaisselle ou pour laver/sécher le linge
• conseils compétents pour le choix d'un appareil correspondant à vos désirs
