TEMPERATION H - Ventilation double flux ALDES - Notice d'utilisation et mode d'emploi gratuit

Type de ventilation	Double flux thermodynamique
Fonction principale	Renouvellement d'air avec récupération de chaleur
Nombre de flux d'air	2 (extraction et insufflation)
Matériau du boîtier	Plastique renforcé
Dimensions	Non précisé
Poids	Non précisé
Niveau sonore	Faible, adapté à usage résidentiel
Type de filtration	Filtration haute efficacité en option
Régulation	Automatique avec capteurs intégrés
Consommation électrique	Faible consommation
Installation	Intégration possible dans différents systèmes
Maintenance	Facile d'accès pour nettoyage et remplacement des filtres
Applications	Résidentiel et tertiaire
Garantie	Non précisé
Accessoires compatibles	Non précisé
Options supplémentaires	Calculs thermiques et acoustiques disponibles

FOIRE AUX QUESTIONS - TEMPERATION H ALDES

Comment régler la température sur l'ALDES TEMPERATION H ?

Pour régler la température, utilisez le bouton de réglage situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si l'ALDES TEMPERATION H ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, vérifiez le fusible ou le disjoncteur de votre installation électrique.

Comment nettoyer le filtre de l'ALDES TEMPERATION H ?

Pour nettoyer le filtre, retirez-le du logement en suivant les instructions du manuel. Lavez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Pourquoi l'ALDES TEMPERATION H fait-il du bruit ?

Un léger bruit peut être normal lors du fonctionnement de l'appareil. Cependant, si le bruit est fort ou inhabituel, cela peut indiquer un problème. Vérifiez que l'appareil est installé correctement et que rien ne bloque les ventilateurs.

L'appareil chauffe-t-il en été ?

Non, l'ALDES TEMPERATION H est conçu pour fournir un confort thermique en hiver. En été, il peut être utilisé pour ventiler l'air, mais il ne produit pas de chaleur.

Comment réinitialiser l'ALDES TEMPERATION H ?

Pour réinitialiser l'appareil, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela peut résoudre certains problèmes de fonctionnement.

Quelle est la consommation électrique de l'ALDES TEMPERATION H ?

La consommation électrique varie en fonction des réglages de température et de la durée d'utilisation. Consultez la fiche technique de l'appareil pour des informations précises sur la consommation.

Comment savoir si l'ALDES TEMPERATION H a besoin d'entretien ?

Surveillez les performances de l'appareil. Si vous remarquez une diminution de la chaleur produite ou une augmentation de la consommation énergétique, cela peut indiquer qu'un entretien est nécessaire.

MODE D'EMPLOI TEMPERATION H ALDES

Différentes configurations de fonctionnement

Les composants du système

Caractéristiques thermiques

Caractéristiques acoustiques

La régulation

Dimensionnement du système

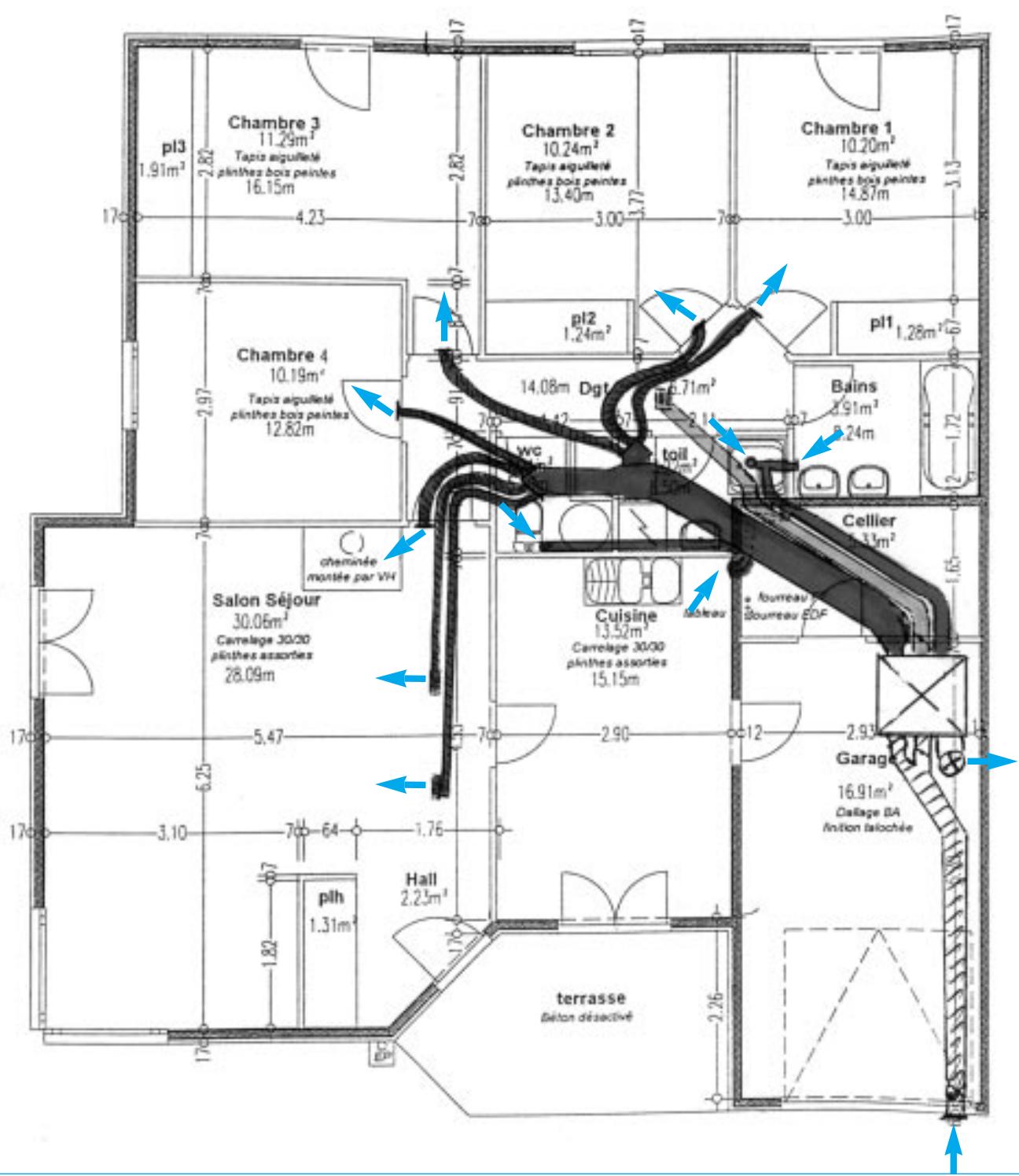

Exemple d'intégration

Calculs thermiques

Option filtration haute efficacité

Les différentes configurations

(exemple pour une maison de type 5)

Mode prechauffage

Ventilateurs : petite vitesse

Compresseur : 1 ou 2 kW

Insufflation: 140m³ /h

Extraction: 135 ou 225m³ /h

insufflation en pièces principales

Mode ventilation FORCEE

Ventilateurs : grande vitesse

Compresseur : en marche ou à l'arrêt

Insufflation: 255m³/h

Extraction: 225m³/h

insufflation en pièces principales

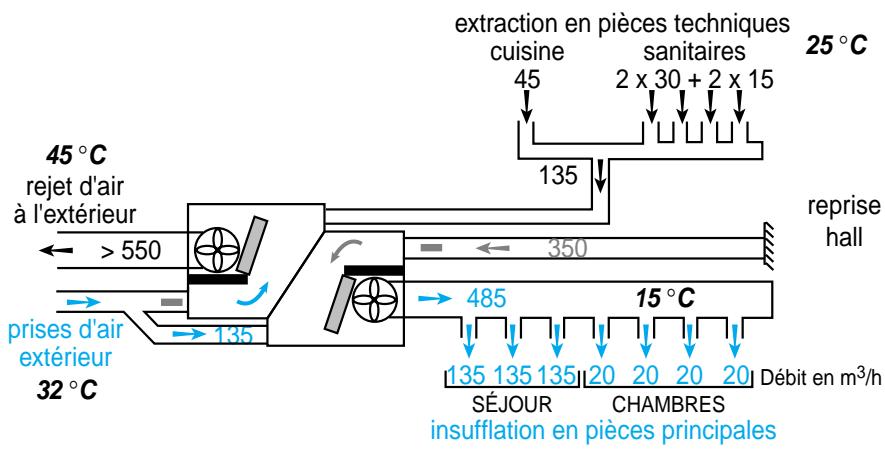

Mode rafaichissement

Ventilateurs : grande vitesse

Compresseur: 3kW

Insufflation: 485m³/h

Extraction: 135m³/h

Recyclage: 350m³/h

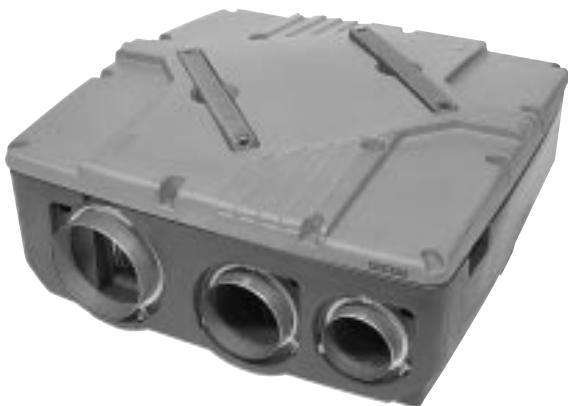

La centrale

C'est l'élément moteur du système.

• Elle assure le renouvellement de l'air : ventilateurs.
• Elle assure le comportement thermique, été comme hiver : sous-ensemble thermodynamique.
• Elle assure la filtration de l'air, en insufflation et en extraction : filtres.
• Elle assure la gestion du fonctionnement du système : carte électronique.

La centrale est prévue pour une mise en œuvre en hauteur, soit suspendue au plafond, soit accrochée en partie haute.

d'un mur. Pour les positions accrochées ou posées, deux kits de fixation sont prévus à cet effet. La centrale sera toujours installée horizontalement.

L'accès aux filtres et aux éléments internes se fait ainsi par le dessous.

La centrale comprend :

• la caisse,
• les ventilateurs (insufflation et extraction),
• le sous-ensemble thermodynamique,
• les filtres,
• la carte électronique.

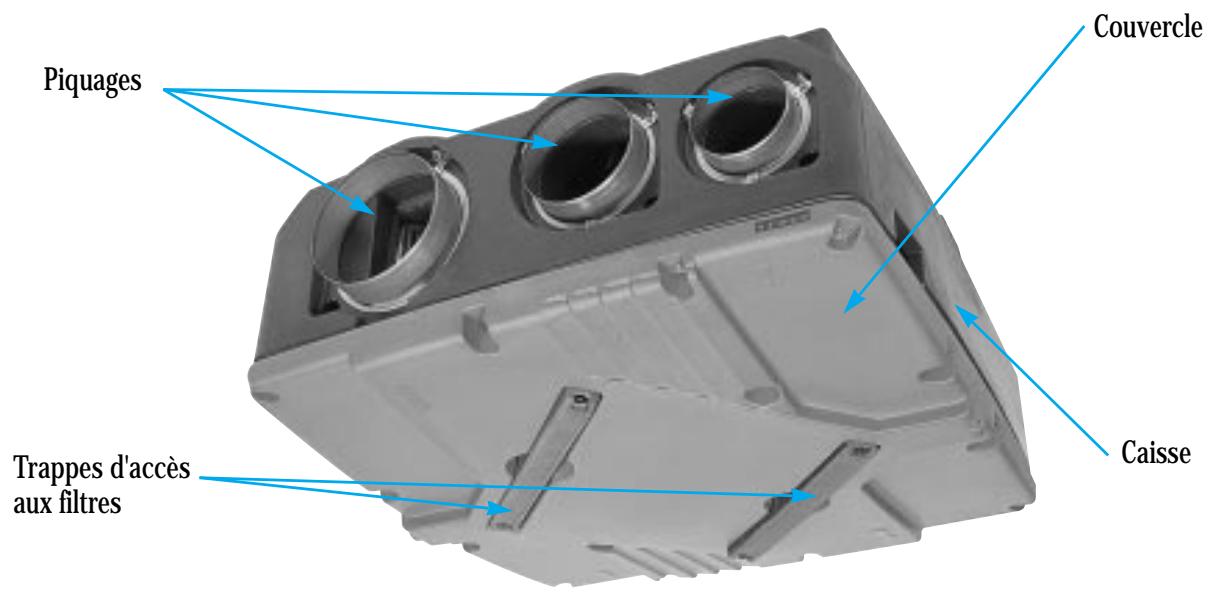

Fonctions

• Support des motoventilateurs, du sous-ensemble thermodynamique, des filtres et de la carte électronique.
• Isolation thermique et acoustique (grâce à une caisse double peau plastique).
• Etanchéité intérieure pour isoler les différents compartiments (insufflation / extraction).
• Etanchéité vis à vis de l'extérieur (pour un fonctionnement optimal du système thermodynamique).
• Récupération des condensats (au niveau du couvercle).
• Raccordement aux réseaux de conduits (6 piquages sur la caisse).

Composition

Caisse + couvercle en plastique rotomoulé.

Encombrement

Longueur x largeur x hauteur = 1150 x 1100 x 510 mm.

Poids

85 kg.

Centrale

Les composants du système

Un kit de fixation mural ou plafond est fourni avec le produit.

Encombrement minimum à prévoir (gaine non raccordée) :

hauteur = 750~mm longueur = 1250~mm largeur = 1250~mm

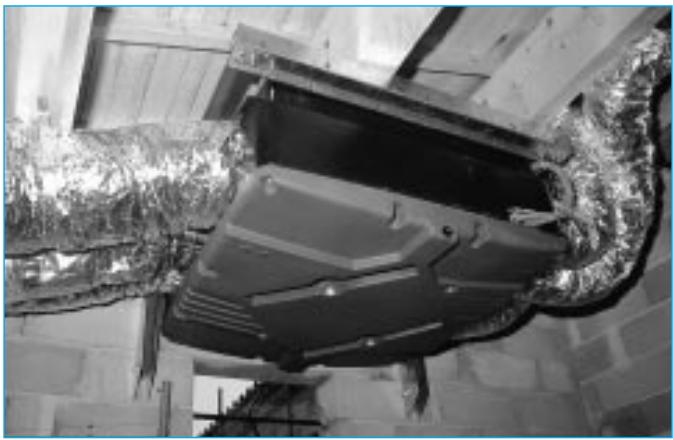

Centrale montée sur un kit de fixation mural →

Fonction

Production de chaud ou de froid.

Composition

Ensemble monobloc thermodynamique (2 compresseurs, condenseur, évaporateur, vanne 4 voies, détendeurs...).

Encombrement

Longueur x largeur x hauteur = 680 x 680 x 310 mm.

Fixation

Sur la caisse, au niveau des renforts métalliques, par un système de fixation très accessible et facilement démontable.

Poids

45kg

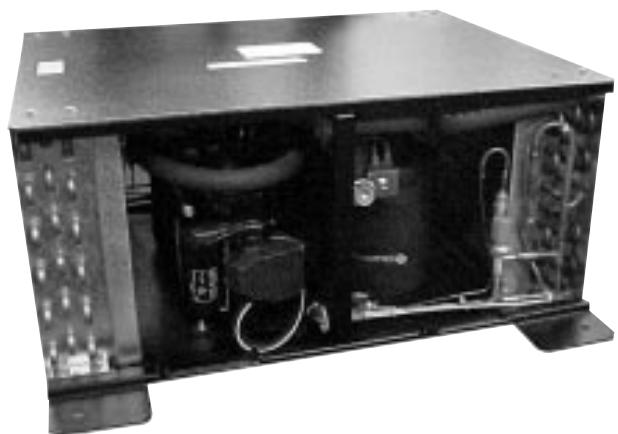

Sous-ensemble thermodynamique amovible

Schématique de fonctionnement du sous-ensemble thermodynamique avec inversion du cycle.

La centrale en mode rafraîchissement.

La centrale en mode préchauffage.

Fonctions

• Insufflation mécanique de l'air dans les pièces principales (séjour et chambres).
• Extraction mécanique de l'air dans les pièces techniques (cuisine et sanitaires).
• Recyclage de l'air intérieur repris dans le hall.

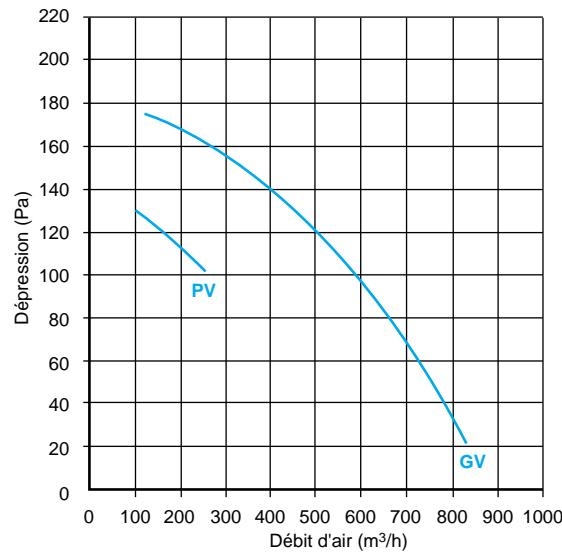

Caracteristiques

• Ventilateurs double vitesse à entraînement direct.
• Ventilateurs 2 vitesses : un débit de base réglementaire, un débit force (environ 550 m³/h) pour la dépollution et le rafraîchissement.
• Consommation en petite vitesse : 95 W (pour les deux ventilateurs).
• Consommation en grande vitesse : 230 W (pour les deux ventilateurs).

Fonctions

• Filtration de l'air neuf ou recyclé insufflée dans les pièces principales, pour une meilleure qualité de l'air.
• Filtration de l'air extrait pour protégerr la batterie (évaporateur et condenseur) contre l'encrassement.

Composition

2 litres en cassette, lavables.

Efficacité

• 85% gravimétrique.
• Perte de charge initiale: < 20 Pa pour 550m³/h

Encombrement

Longueur x largeur x hauteur = 440 × 340 × 24 ~mm.

Entretien

• Mise en place très facile grâce aux glissières et à un accès direct au niveau du couvercle de l'enveloppe plastique.
• Filtres lavables.

Pour ne pas ALTERER l'efficacité des filtres, il est conseillé de les changer tous les deux à trois ans.

Filtres standards

Une détection d'encrassement par pressostat transmet un message d'alarme sur le clavier de commande lorsque la perte de charge du contrôle devient trop importante.

Note: Pour une filtration très efficace de l'air insufflé, il est possible, en option, de mettre en place sur le conduit de prise d'air neuf, un caisson filtre spécifique utilisant le principe de filtration par turbulence. Le caisson de filtration par turbulence Zefira est équipé d'un ventilateur d'appoint permettant de compenser les pertes de charge de la filtration et d'éviter ainsi les dysfonctionnements aérauliques possibles. Ce caisson sera donc neutre au plan aéraulique par rapport à la centrale (description en page 19).

Fonction

Gestion de l'ensemble du système Températion H.

Composition

Une carte électronique de régulation montée avec transformateur intégré.

Encombrement

165 × 235 ~mm.

Accessibilité

Accès direct très facile.

Raccordement

• Raccordements de la filerie par borniers débrochables. Raccordements :
• aux sondes de température,
• aux composants actifs de la centrale (ventilateurs, compresseurs, vannes 4 voies...),
• au clavier de commande,
• aux modules de régulation de début et aux registres motorisés.

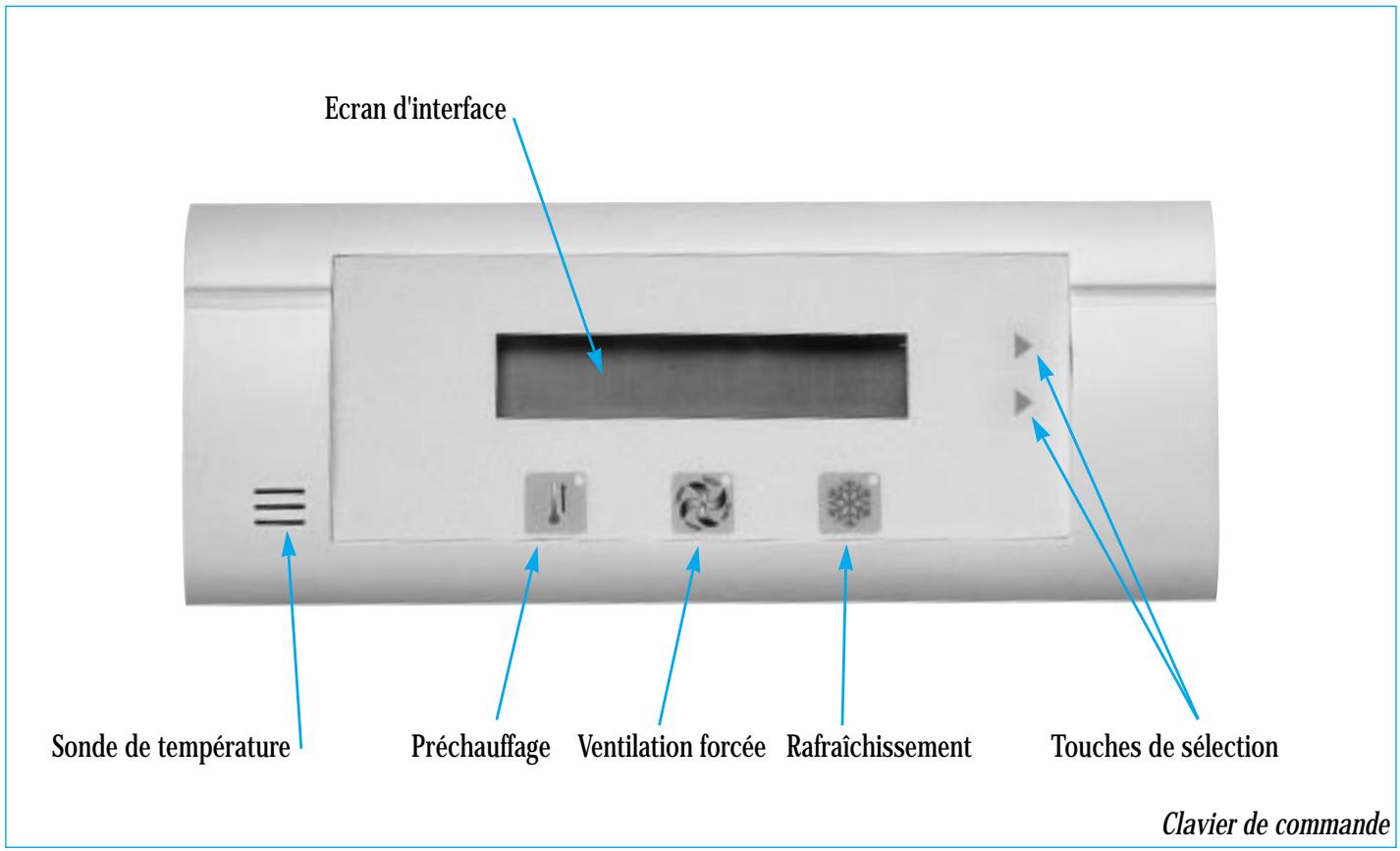

Le clavier de commande

C'est l'objet d'interface avec l'utilisateur.

C'est aussi l'élément le plus visible du système Températion H :

• il assure la commande du système,
• il permet la modification de certains paramètres (température, zonage...),
• il visualise l'état de fonctionnement du système Températion H,
• il avertit l'utilisateur des défauts de fonctionnement du système (filtres encrassés...).

Ce clavier, très simple d'utilisation, comprend cinq touches :

• 3 touches FONCTION pour sélectionner le mode de fonctionnement du système : préchauffage, ventilation forcée, rafraîchissement. Une LED s'allume lorsque la fonction est sélectionnée,
• 2 touches SELECTION pour faire défiler les paramètres que l'on peut sélectionner et modifier.

Le clavier est relié directement à la centrale par un bus de liaison (2 fils). Il peut être monté avec un boîtier plastique encastrable ou en applique.

Encombrement

205 × 80 ~mm.

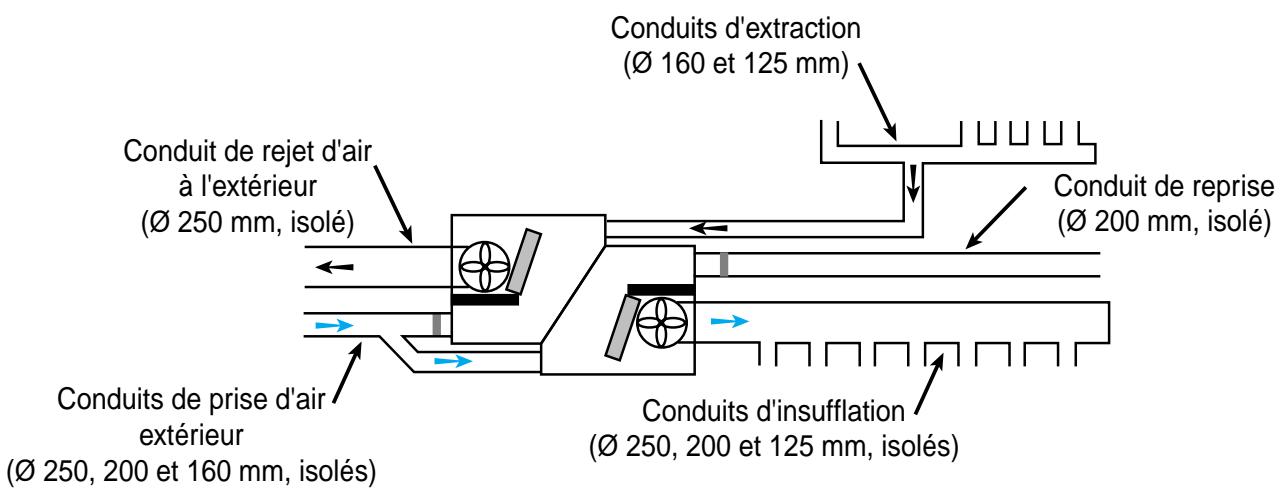

Comme tout système aéraulique véhiculant des calories et des frigories, le système Températion H implique un réseau de conduits implanté et dimensionné avec précision, afin de permettre non seulement la ventilation, mais également le rafraîchissement et le préchauffage du logement.

Pour assurer un fonctionnement optimal du système thermodynamique et un "bon transport" des calories et/ou des frigories

ries de la centrale jusqu'aux grilles d'insufflation, il est important que la centrale et les réseaux de conduits soient implantés dans un environnement thermique contrôlé : la centrale sera mise en place dans le garage ou dans un local technique annexe, et les réseaux de conduits circuleront de préférence dans le volume chauffé (faux plafond ou gaine technique). Certains seront obligatoirement isolés, soit d'origine, soit par enroulement de laine de roche.

Type de conduit		Diamètre équivalent (mm)	Matière	Isolation des conduits	Remarques
Prise d'air extérieur	Conduit principal	250	galva rigide	oui	Utilisation d'un tep derivation
	Conduit secondaire	160	souple ou rigide	oui	250/160 pour raccorder le conduit secondaire d'air neuf.
	d'air neuf
	Conduit de prise d'air complémentaire	200	souple ou rigide	oui	Mise en place d'un registre motorisé sur le conduit de prise d'air complémentaire.
Rejet d'air à l'extérieur	Conduit de rejet d'air	250	galva rigide	oui
Insufflation	Conduit principal	250	galva rigide	oui	Longueur minimum entre le caisson de répartition et les grilles de soufflage : 1,5 m.
	Conduit secondaire	200	galva rigide	oui	Conduits Ø 250 et 200 en oblong.
	Conduit terminal	125	souple ou plastique rigide	oui
Extraction	Conduit principal	160	galva rigide	non	Isoler les conduits s'ils sont hors volume chauffé.
	Conduit secondaire	125	souple ou rigide	non
Recyclage	Conduit de reprise	200	rigide ouSouple	oui	Mise en place d'un registre motorisé sur le conduit.

Nota : Tous les raccordements à la centrale doivent être réalisés avec une longueur de conduits souples isolés de 1 m minimum afin d'éviter les transmissions des vibrations de la centrale dans les réseaux. Le conduit d'insufflation sera impérativement isolé dans et hors du volume chauffé. Les autres conduits doivent être isolés hors du volume chauffé.

Fonction

Régulation des deux débits autorisés, soit en insufflation au niveau des chambres et du jour (20 - 135 m³/h), soit en extraction dans la cuisine (45 - 135 m³/h).

Composition

• Corps en matière plastique.
• Membrane couple pérennisant la stabilisation du petit début pour une dépression comprise entre 50 et 150 Pa.
• Sous-ensemble de régulation mobile permettant d'obtenir deux débits.
• Volet mobile permettant d'obtenir le grand débit lors de son ouverture.
• Motorisation 24 volts alternatif.

Caracteristiques

• Motorisation 24 volts alternatif.
• Régulation assurée pour une pression comprise entre 50 et 150Pa : M2R 20-135 en insufflation, M2R 45-135 en extraction.
• Commande indirecte à partir du clavier (pour les M2R en insufflation en chambres et en SED jour) ou directe à partir d'un bouton pouvoir (pour le M2R en extraction en cuisine).

Membrane assurant la régulation Sous-ensemble de régulation amovible M2R

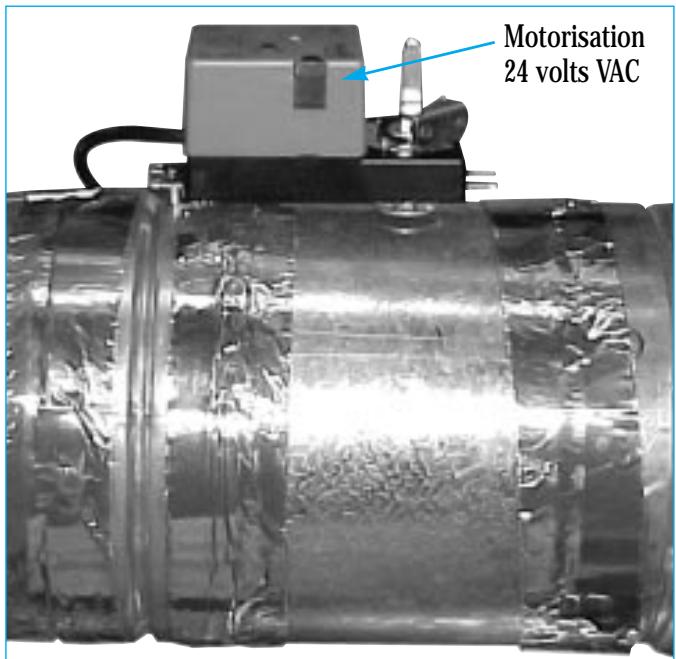

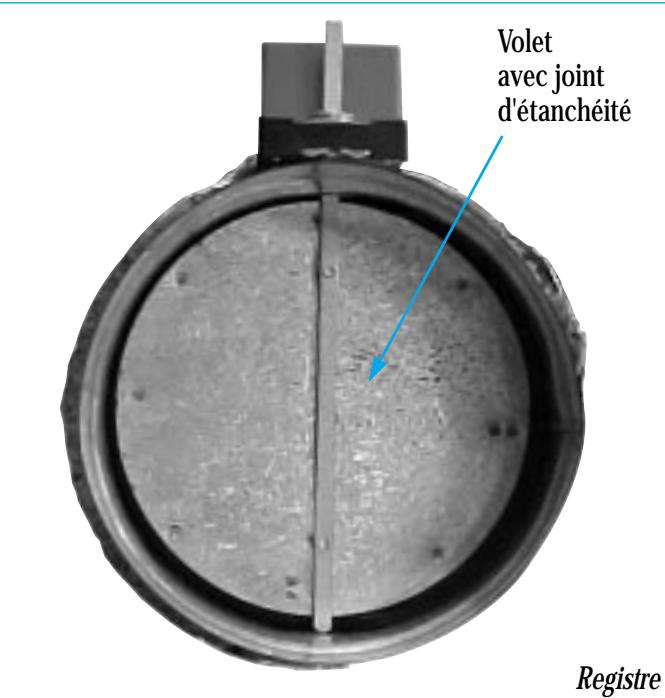

Fonction

Ouverture ou fermeture d'une branche d'un réseau de conduits ou d'un conduit.

Composition

• Fût circulaire de diamètre 200 mm.
• Volet avec joint d'étanchéité.

Caracteristiques

• Motorisation 24 volts VAC pour l'ouverture ou la fermeture du volet étanche. - Commande indirecte à partir du clavier de commande (inhérente à la commande du rafraîchissement).

Fonction

Insufflation d'air dans les pièces principales (chambres et séjour) sans bruit et sans gène thermique.

Répartition

3 grilles en SEDjour, 1 grille par chambre.

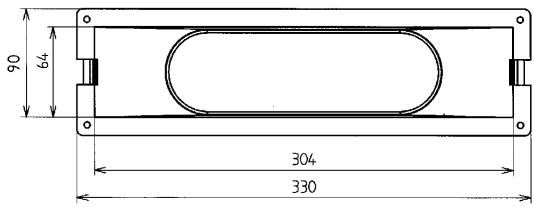

Caracteristiques

- Grille esthétique bi-position, pour une mise en œuvre en paroi ou en plafond. - Grille permettant une très bonne diffusion de l'air insufflé grâce à ses deux déflecteurs orientables latéralement. - Mise en œuvre en association avec un plénum spécifique permettant le raccordement au réseau des conduits d'insufflation.

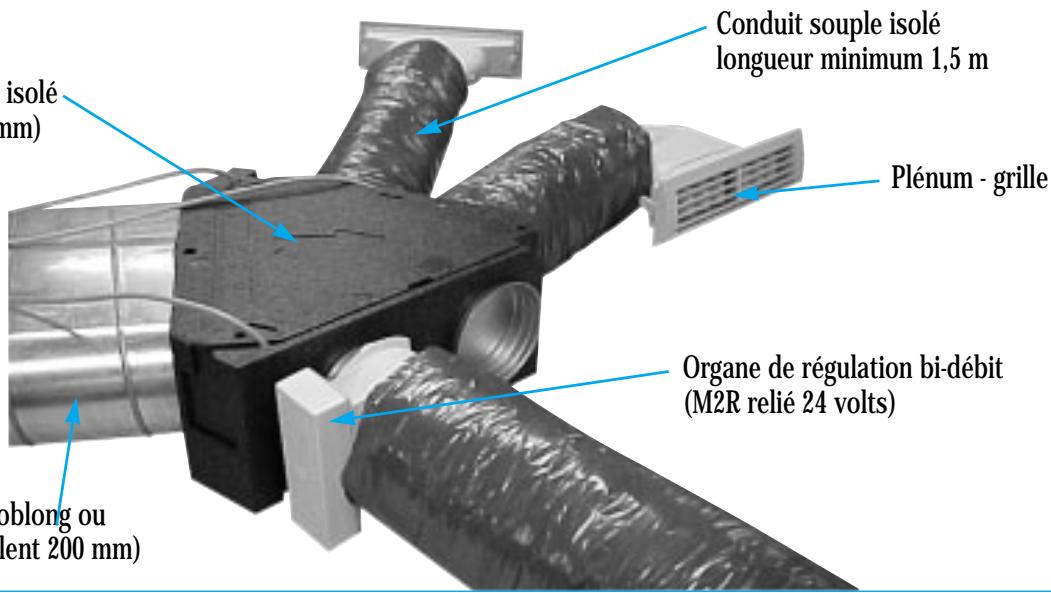

Grille d'insufflation

GRILLE D'INSUFFLATION

PLÉNUM

Fonction

Extraire l'air vicié dans les pièces techniques.

Caractéristiques de la bouche d'extraction en cuisine

-Grille esthétique associée à un module de régulation fiable M2R 45-135. Diamètre de raccordement 125 mm - Commande du grand débit par bouton poussoir (temporisation de 30 minutes).

BIP

Caractéristiques des bouches d'extraction en salle de bains et wc

• BAP Color ou grille esthétique type BIP associée à un module de régulation MR 30 ou MR15. Diametre de raccordement 125 mm

Entretien

Il est conseillé de nettoyer les éléments de régulation deux à trois fois par an.

BAP COLOR

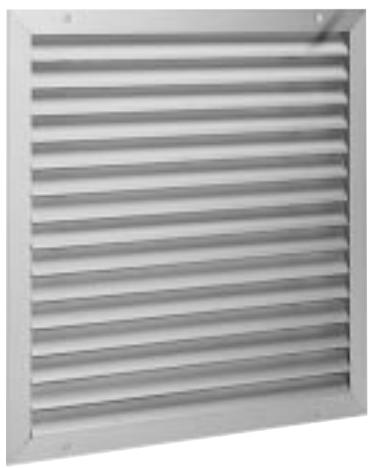

Fonction

Prendre l'air à l'extérieur pour insufflation dans le logement ou rejeter l'air vicié à l'extérieur du logement.

Caracteristiques

• Grilles circulaires ou rectangulaires.
• Grilles dimensionnées pour un débit de 750m³/h et une perte de charge maximum de 20Pa.

Dimensions

300 × 300 ~mm.

AWA 251

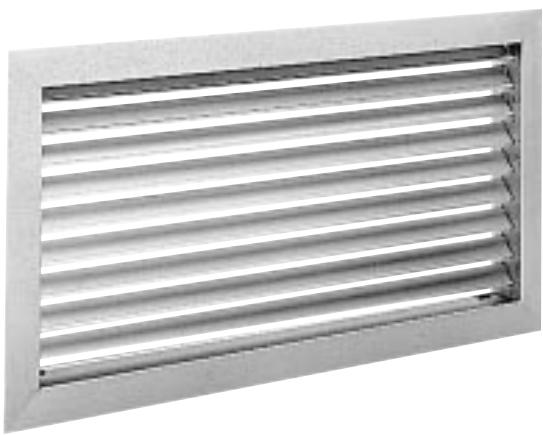

Fonction

Reprendre l'air dans le hall ou le dégagement pour assurer le recyclage et contribuer au rafraîchissement du logement.

Caracteristiques

• Grille permettant de recycler 350m³/h avec une perte de charge maximum de 20Pa.

Dimensions

400 × 200 ~mm.

AAD 710

D'autres types de grilles peuvent être utilisés. Nous consulter.

Caractéristiques thermiques

Les performances du système thermodynamique sont présentées ci-dessous en mode hiver pour les deux compresseurs :

	Hiver / Préchauffage
Température extérieure (°C)	-7	0	7
Température intérieure (°C)	20	20	20
Puisance gros compresseur (W)	1905	1848	1791
Consommation gros compresseur (W)	555	590	625
Consommation ventilateurs (W)	95	95	95
COP (global)	3	2,7	2,5
Puisance petit comprasseur (W)	1457	1376	1296
Consommation petit comprasseur (W)	291	309	327
Consommation ventilateurs (W)	95	95	95
COP (global)	3,8	3,4	3,1

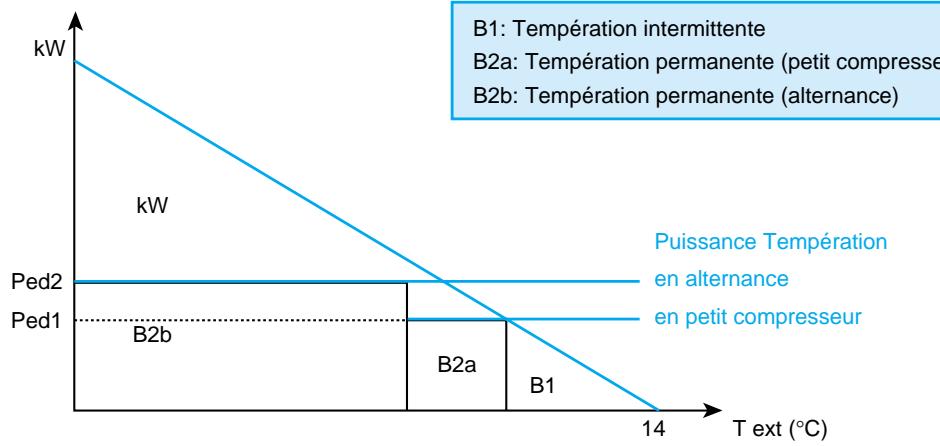

Dans le mode préchauffage, le système utilisera soit le gros, soit le petit compresseur (voir dimensionnement du système, réglage de la puissance).

En rafraîchissement été, les deux compresseurs fonctionnent en même temps, la performance globale du système est donnée dans le tableau ci-dessous :

	Été / Rafraîchissement
Température extérieure (°C)	30	35
Température intérieure (°C)	25	27
Puisance petit + gros compréseur (W)	2568	2370
Consom. petit + gros compréseur (W)	1080	1200
Consummation ventilateurs (W)	230	230
Efficacité frigorifique (global)	2	1,7

Performances thermiques mesurées au CETIAT par méthode enthalpique conformément aux normes européennes NF EN 255-2 pour mode préchauffage et NF EN 814-2 pour mode rafraîchissement.

Les tests d'étanchéité (fuites internes et fuites externes) ont été réalisés conformément au projet de norme Européenne EN 308.

Pour les fuites externes, le débit de fuite est d'environ 2,2% du débit maximal, tandis que pour les fuites internes, le débit de fuite est de 3,5% du débit d'air maximal. Dans les deux cas, le débit de fuite ne doit pas représenter plus de 5% du débit d'air maximal.

Caractéristiques acoustiques

Les prescriptions de mise en œuvre sont les suivantes :

• la machine doit être accrochée à une paroi lourde et désolidarisée du support,
• l'isolement minimal (Dnat) aux bruits aériens de la paroi séparant le local où est installée la centrale et le volume habitable doit être au minimum de 40 dB(A),

MODE	Puisance acoustique rayonnée par la centrale Lw dB(A)	Puisance acoustique rayonnée dans les conduits Lw dB(A)
Ventilation	50,9	62,5
Pré-chauffage	54,7	63,0
Rafraîchissement	61,4	65,5

• chaque bouche de soufflage doit être raccordée au réseau principal par un tronçon de 1,5m minimum de conduit thermique,

En suivant ces prescriptions simples, le niveau de pression acoustique est always inférieur à 30 dB(A) dans les pièces de jour et à 27 dB(A) dans les chambres. La conformité à la réglementation acoustique des logements est assurée.

Mode ventilation et ventilation FORCEE

Mode	Message clavier	État du système	Réglages possibles utilisateur	Régulation	Autres modes simultanés possibles
Ventilation	VENTILATION	Ventilateurs petite vitesse. Circuit thermodynamique à l'arrêt.	-	-	Ventilationforcée en cuisine à la demande de l'utilisateur : ventilation d'extraction en grande vitesse. Message : PRIORITÉ CUISINE.
Ventilationforcée	VENTILATION FORCÉE	Ventilateurs en grande vitesse. Grand débit d'insufflation enSEDjour et grand débit d'extraction en cuisine. Circuit thermodynamique non alimenté.	-	Temporisation de 30 minutes sur le débitforcé.	Ventilationforcée en cuisine à la demande de l'utilisateur : ventilateur d'extraction en grande vitesse,ventilateur d'insufflation en petite vitesse. Message : PRIORITÉ CUISINE.
Mode	Message clavier	État du système	Réglages possibles utiliser	Régulation	Autres modes simultanés possibles
PréchauffageCondition de mise en route t ext. < 18°C	VENTILATION TEMPÉRÉE AIR PRÉCHAUFFÉ ou PRÉCHAUFFAGE si la consigne de température est atteinte.	Ventilateurs en petite vitesse. Compresseur 1 kW seul ou en alternance avec compresseur 2 kW si t ext. < 10°C.	Niveau de consigne de température interieure.En 2ème niveau, température de déclenchement du préchauffage.	Régulation selon la température extérieure, la température interieure, et la consigne affichée par l'utilisateur. Fonctionnement permanent si t ext. < 10°C.	- Ventilation forcée : ventilateurs en grande vitesse. Message : VENTILATION FORCÉE, AIR PRÉCHAUFFÉ ou PRIORITÉ CUISINE, AIR PRÉCHAUFFÉ. - Ventilation seule en phase régulation.
RafraîchissementCondition de mise en route t ext. > 22°C	VENTILATION TEMPÉRÉE RAFRAÎCHISSEMENT ou AIR RAFRAÎCHI si la consigne de température est atteinte.	Ventilateurs en grande vitesse. Recyclage de l'air intérieur. Compresseurs de 1 et 2 kW en fonctionnement.	Consigne de température interieure.ZONAGE.En 2ème niveau, température de déclenchement du rafraîchissement.	Régulation selon la température extérieure, la température interieure, et la consigne affichée par l'utilisateur.	- Ventilation forcée. Message : VENTILATION FORCÉE, RAFRAÎCHISSEMENT ou PRIORITÉ CUISINE, RAFRAÎCHISSEMENT. - Ventilation seule en phase régulation.

Dimensionnement du système

Le dimensionnement est très important car il garantit le fonctionnement de la ventilation mais aussi les performances du système.

système thermodynamique. L'ensemble du système se dimensionne facilement en respectant les règles suivantes :

Conduits

Configuration générale

Dimensionnement du système

Réseau d'insufflation

RéSEaux ISOLES: - tous les conduits en garage ou sous-sol,

• l'insufflation en volume chauffé.

Débits d'insufflation et d'extraction

Les débits d'insufflation et d'extraction sont déterminés suivant les caractéristiques de la maison :

• le nombre de pièces principales,
• le nombre de points d'extraction.

Type	Nombre de sanitaires	Insufflation (m3/h)			Extraction (m3/h)
		Chambre	Séjour	Total	Cuisine	Salle de bains*	Autres S. de B.	WC	Autres WC	Total
T4	2	1 x 20 par chambre	3 x 20	120	45/135	30		30		105/195
	3				45/135	30	15	30		120/210
	4				45/135	30	15	30	15	135/225
T5	2	1 x 20 par chambre	3 x 20	140	45/135	30		30		105/195
	3				45/135	30	15	30		120/210
	4				45/135	30	15	30	15	135/225
	5				45/135	30	2 x 15	30	15	150/240
T6	2	1 x 20 par chambre	3 x 20	160	45/135	30		30		105/195
	3				45/135	30	15	30		120/210
	4				45/135	30	15	30	15	135/225
	5			160	45/135	30	2 x 15	30	15	150/240
T7	3	1 x 20 par chambre	3 x 20	180	45/135	30	15	30		120/210
	4				45/135	30	15	30	15	135/225
	5				45/135	30	2 x 15	30	15	150/240

• Il est possible d'installer dans la salle de bains un M2R 45/135 ayant la même fonction que la cuisine.

En mi-saison et en hiver, lorsque la température extérieure est supérieure à 10°C, la Températion préchauffe avec le petit compresseur.

Lorsque la température extérieure est inférieure à cette valeur, la centrale utilise alternativement le petit et le gros compresseur.

La puissance globale fournie par la machine est donc supérieure. En fixant ce facteur d'alternance entre les deux compresseurs, on adapte la puissance globale fournie par la machine aux besoins de la maison.

Le facteur d'alternance est défini dans le tableau suivant en fonction du nombre de sanitaires et de pièces principales.

Type de logement	Nombre de sanitaires	Insufflation	Extraction	Réglage alternance	Petit comprisseur (% du temps de préchauffage)	Gros comprisseur (% du temps de préchauffage)
T4	2	120	105	A	75%	25%
	3		120	B	62%	38%
	4		135	C	50%	50%
T5	2	140	105	A	75%	25%
	3		120	B	62%	38%
	4		135	C	50%	50%
	5		150	D	25%	75%
T6	2	160	105	B	62%	38%
	3		120	B	62%	38%
	4		135	C	50%	50%
	5		150	D	25%	75%
T7	3	180	120	C	50%	50%
	4		135	D	25%	75%
	5		150	D	25%	75%

Le facteur d'alternance sera réglé sur chantier à la mise en route de la machine, à partir du clavier de commande.

Mise en PLACE des éléments

Afin d'optimiser l'intégration du système, l'étude d'implantation doit être généralement prévue dès le début du projet.

La centrale doit être accessible pour l'entretien (filtres...), et placée dans un volume "tempéré" pour limiter le plus possible les pertes thermiques. Elle doit donc s'installer soit en volume chauffé, soit dans un garage ou un sous-sol.

Les conduits doivent être intégrés dans le volume chauffé pour limiter les pertes thermiques et optimiser les performances de la centrale.

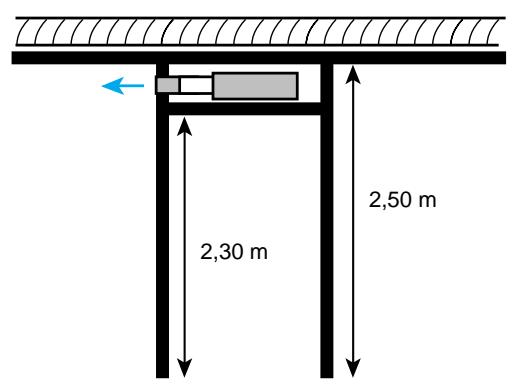

Face à cette exigence, la mise en place d'un faux plafond est donc souvent nécessaire dans le volume chauffé.

On a alors recours à du conduit oblong mis en œuvre dans un faux plafond, dans le dégagement ou dans le hall.

La hauteur nécessaire est de 200mm. Il est donc possible de prévoir ce volume sans avoir l'obligation de rehausser l'ensemble de la maison.

Le passage des conduits se fait alors de la façon suivante :

Caisson de distribution

Caisson de répartition isolé (4 piquages de 125 mm)

Conduit rigide à isoler, oblong ou rectangulaire (Ø équivalent 200 mm)

Maison de plain-pied avec garage attenant. Surface : environ 115m²

• Mise en place de la centrale dans le garage. Fixation murale sur le mur extérieur.
• Passage des conduits en faux plafond (épaisseur 20 cm) dans le dégagement et les sanitaires.
• Conduit d'insufflation oblong 490 × 130 et 325 × 130 mm.
• 2 caissons de distribution en faux plafond.
• Grilles d'insufflation en position murale dans les chambres, et position plafond dans le séjour.
• Reprise d'air complémentaire (rafraîchissement) dans le dégagement.
• Extraction dans les sanitaires. Passage du conduit en faux plafond.

Pour une maison sur deux niveaux, prévoir la montée des conduits par gaine technique. La distribution de l'étage se fait de la même façon que celle du rez-de-chaussée, en utilisant également des faux plafonds si nécessaire.

Pour plus d'informations sur la mise en œuvre, voir le guide installateur VC 689.

Influence de la temperature h

La Température H intervient à plusieurs niveaux dans le calcul thermique d'un projet.

• Déperditions (et donc coefficient G) par l'intermédiaire des déperditions dues au renouvellement d'air lié aux débits d'extraction et d'insufflation.
• Besoin de chauffage qui est directement lié aux déperditions de la maison.
• Consommation de chauffage via les paramètres suivants :
• rendement de génération (COP),
• rendement de régulation,
• rendement de distribution,

(ces paramètres sont définis pour la température en accord avec le CSTB).

• Consommation des auxiliaires, c'est-à-dire la consommation propre des ventilateurs.

Le calcul thermique de la Températion se base sur les modalités de calcul appliquées aux pompes à chaleur (compléments n^0 1 et 4 des règles Th-C). La Températion est alors considérée comme un préchauffage de base fonctionnant en permanence. Étant donnée sa puissance, la Températion régulera uniquement en mi-saison, le système de chauffage se mettra en route lorsque la Températion H n'arrivera plus à couvrir les besoin.

On peut représenter la couverture des besoins globaux en fonction de la température extérieure de la façon suivante :

La part des besoins de chauffage couverte par la température correspondra à B1 + B2a + B2b.

Résultats

Les résultats des calculs sont bien sûr variables en fonction des caractéristiques de la maison.

D'une façon générale, la Températion assure une couverture de 50 à 65% des besoins de chauffage.

Pour une petite maison de 100m² en zone H3, Températion peut même couvrir 85%. Il s'agit là bien sûr d'un cas extrême.

En général, cela correspond à un gain de 20 à 30% sur la consommation de chauffage, et un gain de 10 à 20% sur le coefficient C global de la maison.

Dans le but de fournir des prévisions, ALDES a mis au point une méthode de calcul à partir du calcul du coefficient C pour le système temporisation H. Les résultats peuvent être fournis avec le chiffrage.

Fonction

Apporter une haute qualité de filtration par un système adapté aux contraintes de la ventilation en habitat :

• filtration efficace de l'air neuf (150m^3/h)
• efficacité >60% opacimétrique,
• pas d'évolution de perte de charge,
• débit constant,
• entretien simplifié et peu coûteux.

Principe : la filtration par turbulence.

Les particules sont captées sur des filtres placés en parallèle du flux d'air. Le passage de l'air n'est jamais obturé, la perte

de charge n'évolue pas. Les débits de ventilation ne sont donc pas perturbés.

Caracteristiques

• Caisson en tôle galvanisée prélaquée blanche.
• 4 filtres plissés. - Motoventilateur centrifuge.
• Débit: 150m³/h.
• Dimensions: L x l x h = 1016 x 540 x 223 mm.
• Poids: 19kg
• Entretien annuel.

Efficacité de filtration

Média filtrant classique :

• colmatage au fur et à mesure de son utilisation,
• diminution du débit d'air,
• entretien fréquent et coûteux.

Filtre par turbulence ZEFIRA :

• colmatage impossible,
• débit d'air constant,
• perte de charge constante,
• entretien réduit et peu coûteux.

Filtre par turbulence ZEFIRA associé au système de VMC double flux thermodynamique Températion H.

Note : pour plus de détails sur ce système de filtration optionnel, se reporter aux documentation techniques complémentaires VC 063 et VC 064.

Double flux thermodynamique temperature® h

Température est un système de ventilation double flux permettant d'apporter aux occupants un confort de haute qualité en maison individuelle.

• Le renouvellement d'air est optimal : les débits de ventilation, conformes à la réglementation aération des logements, sont régulés en permanence tant en insufflation qu'en extraction.

De plus, Températion permet un renouvellement d'air forcé enclenché par l'occupant et temporisé, assurant une évacuation efficace des pollutions dans la zone jour.

• La qualité de l'air à l'intérieur du logement est garantie : l'air insufflé est efficacement filtré.
• Le comportement thermique est obtenu en toute saison : son système thermodynamique réversible permet de préchauffer l'air en hiver et en mi-saison et de rafraîchir en saison chaude selon les besoins de l'occupant et dans les pièces désirées.

• Renouvellement d'air maîtrise
• Rafraîchissement associé au zoning
• Préchauffage économique
• Confort et performance thermique
• Qualité d'air
• Efficacité d'évacuation des pollutions Bonnes performances acoustiques

ALDES CHANGERlair, change la vie

ALDES BORDEAUX : Tél. [phone] - Télécopie : 05 56 34 34 25 • ALDES DLON : Tél. [phone] - Télécopie : 03 80 52 35 85 • ALDES GRENOBLE : Tél. [phone] - Télécopie : 04 76 53 07 06 • ALDES LILLE : Tél. [phone] - Télécopie : 03 20 22 28 79 • ALDES LYON : Tél. [phone] - Télécopie : 04 78 78 39 40 ALDES MARSEILLE : Tél. [phone] - Télécopie : 04 42 32 01 91 • ALDES MONTPELLIER : Tél. [phone] - Télécopie : 04 67 69 03 65 • ALDES NANCY : Tél. [phone] - Télécopie : 03 83 25 78 81 • ALDES NANTES : Tél. [phone] - Télécopie : 02 40 92 14 27 • ALDES NICE : Tél. [phone] - Télécopie : 04 93 08 86 56 ALDES PARIS ANTONY : Tél. [phone] - Télécopie : 01 46 66 49 26 • ALDES PARIS LA COURNEUVE : Tél. [phone] - Télécopie : 01 48 36 14 72 • ALDES PARIS RUEIL : Tél. [phone] - Télécopie : 01 47 08 30 14 • ALDES PARIS VITRY : Tél. [phone] - Télécopie : 01 46 82 93 59 • ALDES POITIERS : Tél. [phone] - Télécopie : 05 49 62 89 99 • ALDES RENNES : Tél. [phone] - Télécopie : 02 99 14 57 92 • ALDES ROUEN : Tél. [phone] - Télécopie : 02 35 89 68 81 • ALDES STRASBOURG : Tél. [phone] - Télécopie : 03 88 61 54 10 • ALDES TOULOUSE : Tél. [phone] - Télécopie : 05 61 44 26 83 • ALDES TOURS : Tél. [phone] - Télécopie : 02 47 32 08 23 • SERVICE INTERNATIONAL - Tél. [phone]
