Type de produit	Bouche d'extraction autoréglable pour VMC
Marque	ALDES
Modèle	BAP COLOR
Utilisation	Ventilation Mécanique Contrôlée (VMC) en habitat collectif
Débits disponibles (fixes)	15, 30, 45, 60 m³/h
Débits disponibles (variables)	15/30, 20/75, 30/90, 45/105, 45/120, 45/135 m³/h
Raccordement	∅125 mm ou ∅116 mm selon code
Poids	150 g
Matériaux	Corps en plastique blanc, joint caoutchouc, membrane silicone, ressort
Fonctionnement	Autoréglable par membrane silicone maintenant un débit constant
Variante variable	Permet deux débits (base et pointe) via cordelettes
Niveau sonore	Données disponibles sous 70, 100 et 130 Pa (voir notice)
Entretien	Nettoyage annuel à l'eau savonneuse de la grille et de la membrane
Pièces détachées	Éléments de régulation, grilles de couleur, habillage acoustique, renvoi de tirette
Accessoires	Manchettes de raccordement, habillage acoustique
Couleurs disponibles	Blanc, rouge, jaune, vert, bleu, gris anthracite (grilles)
Fixation	Système Roll in system breveté, maintien et étanchéité
Réglementation	Conforme au RSDT et circulaire du 20 janvier 1993
Marquage débit	Gravé sur la face avant (fixe) ou au dos de la notice (variable)

FOIRE AUX QUESTIONS - BAP COLOR ALDES

Comment installer la BAP COLOR ?

La BAP COLOR se met en œuvre en paroi. Avant la mise en place, vérifiez que le joint d'étanchéité se trouve dans la gorge n°1. Utilisez le système de fixation breveté Roll in system qui assure maintien et étanchéité. Pour une installation au plafond, prévoyez une manchette de raccordement.

Comment nettoyer la bouche d'extraction ?

Il est conseillé de nettoyer les éléments de régulation une fois par an : déclipez la grille d'habillage, nettoyez la grille et la membrane à l'eau savonneuse, rincez. Pour la membrane, oburez l'orifice d'entrée d'air avec le pouce. Remettez en place et clipez la grille. Pour les modèles variables, effectuez ces opérations en position débit de base.

Quels sont les débits disponibles ?

Les débits fixes disponibles sont 15, 30, 45 et 60 m³/h. Les débits variables sont 15/30, 20/75, 30/90, 45/105, 45/120 et 45/135 m³/h. Le débit est gravé sur la face avant (fixe) ou précisé au dos de la notice (variable).

Comment fonctionne le système autoréglable ?

Un ressort de rappel maintient la membrane silicone en position contractée au repos. Sous l'effet de la dépression du ventilateur, la membrane se gonfle progressivement pour ajuster la section de passage d'air, maintenant ainsi un débit constant quelle que soit la pression.

Quels accessoires sont disponibles ?

Des grilles de couleur (blanche, rouge, jaune, verte, bleue, gris anthracite), un habillage acoustique blanc pour réduire le bruit, des manchettes de raccordement (mâle, à épaulement, avec pattes), et un renvoi de tirette pour les modèles variables installés au plafond.

Quelles sont les pièces détachées principales ?

Les éléments de régulation (pour chaque plage de débit : 15/30, 20, 45, 60 m³/h), les grilles non montées, l'habillage acoustique et le renvoi de tirette. Les codes sont répertoriés dans la notice.

Quel est le niveau sonore de la BAP COLOR ?

Le niveau de bruit dépend du débit et de la pression. Par exemple, sous 70 Pa, le niveau global dB(A) varie de 22,5 dB(A) (15 m³/h) à 47,8 dB(A) (135 m³/h). L'option habillage acoustique permet de réduire le bruit. Consultez les tableaux de la notice pour les valeurs détaillées.

Comment choisir entre un modèle fixe et un modèle variable ?

Le modèle fixe offre un seul débit constant. Le modèle variable permet deux débits (base et pointe) commandés par des cordelettes. Utilisez le modèle variable si vous avez besoin d'augmenter temporairement le débit d'extraction (par exemple, lors de la cuisson ou d'une douche).

Quels sont les diamètres de raccordement ?

Deux diamètres sont disponibles selon le code : ∅125 mm ou ∅116 mm. Vérifiez le code produit pour connaître le diamètre correspondant.

Où trouver le débit indiqué sur la bouche ?

Pour les modèles fixes, le débit d'extraction est gravé sur la face avant de la bouche. Pour les modèles variables, il est précisé au dos de la notice d'utilisation et d'entretien fixée à l'une des cordelettes.

MODE D'EMPLOI BAP COLOR ALDES

La BAP Color (Bouche Autoréglable Plastique) est la première génération des bouches d'extraction autoréglables ALDES.

Elle permet la stabilisation du début d'extraction à la valeur désirée.

Aucun réglage n'est nécessaire.

La BAP Color a été conçue pour répondre aux besoins :

• Des prescripteurs :

Un matériel réglementaire,

Une gamme complète,

L'assurance du résultat,

Une esthétique lui permettant de s'adapter à tout type d'architecture.

• Des installateurs:

Facilité de mise en œuvre,

Légèreté, solidité,

Absence de réglage.

• Des utiliser :

Faible niveau sonore,

Simplicité d'entretien.

Domaine d'application

Ventilation Mécanique Contrôlée (VMC) en Habitat Collectif.

La technologie des BAP Color permet de respecter les exigences réglementaires en matière de ventilation, et notamment le Règlement Sanitaire Départemental Type et la circulaire du 20 janvier 1993 qui imposent des débits d'air neuf minimums à l'intérieur des logements.

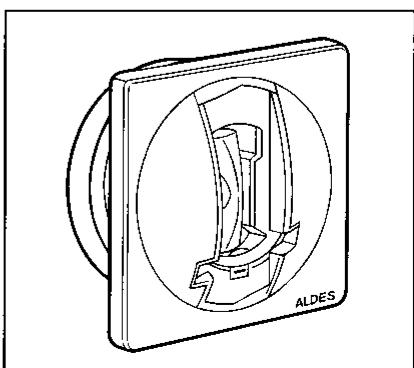

La GAMME

BAP en couleur standard (corps blanc RAL 9003 - grille esthétique gris anthracite RAL 7016).

Type et débit (m3/h)	Raccordement ∅ 125 mm	Raccordement ∅ 116 mm
	Code	Code
BAP Color 15	19.201	19.221
BAP Color 30	19.202	19.222
BAP Color 45	19.203	19.223
BAP Color 60	19.204	19.224
BAP Color 15/30	19.211	19.231
BAP Color 20/75	19.212	19.232
BAP Color 30/90	19.213	19.233
BAP Color 45/105	19.214	19.234
BAP Color 45/120	19.215	19.235
BAP Color 45/135	19.216	19.236

BAP en couleurs optionnelles (corps blanc RAL 9003).

Élement de base(sans grille d'habillage)	RaccordementØ 125 mm	RaccordementØ 116 mm
Type et début(m3/h)	Code	Code
BAP Color 15	19.261	19.281
BAP Color 30	19.262	19.282
BAP Color 45	19.263	19.283
BAP Color 60	19.264	19.284
BAP Color 15/30	19.271	19.291
BAP Color 20/75	19.272	19.292
BAP Color 30/90	19.273	19.293
BAP Color 45/105	19.274	19.294
BAP Color 45/120	19.275	19.295
BAP Color 45/135	19.276	19.296

Option grille de couleur (grille livrée montée sur la BAP)

Grille blanche (RAL 9003)

Grille rouge (RAL 3031)

Grille jaune (RAL 1018)

Grille verte (RAL 6029)

Grille bleue (RAL 5017)

Habillage* acoustique blanc (RAL 9003)

• Option "habillage acoustique" : enjoliveur dépourvu d'aillettes permettant d'obtenir un niveau acoustique plus faible. Se reporter au chapitre "caractéristiques aérauliques et acoustiques".

La BAP COLOR FIXE

La BAP Color est conçue pour un débit d'extraction déterminé.

Elle est composée de :

-un corps en matière plastique blanche, -un fut circulaire sur lequel est monté un joint en caoutchouc, - un élément de régulation constitué d'une membrane en silicone et d'un ressort de rappel, - une grille esthétique.

Poids: 150 g.

Note: le débit d'extraction correspondant à la bouche est gravé sur la face avant de celle-ci.

La BAP COLOR variable

La BAP Color variable permit d'obtenir deux débits d'extraction, un débit de base et un débit de pointe.

Deux cordelettes entraînent l'ouverture et la fermeture du débit complémentaire au gré de l'utilisateur.

D'une conception très proche de la BAP Color fixe, la BAP Color variable est en plus équipée du noyau central rotatif qui permet de libérer une plus grande ouverture en position grand débit.

Nota : la notice d'utilisation et d'entretien est fixée à l’une des cordelettes. Le débit d’extraction correspondant à la bouche est précisé au dos de la notice.

Encombrements (mm)

vuede profil

vuede face

Fonctionnement de l'autoréglable

Le ressort de rappel situé à l'intérieur de la membrane silicone maintient celle-ci en position contractée au repos.

Lorsque la différence de pression entre l'amont et l'aval de la bouche est nulle, la membrane offre une section de passage d'air maximale.

Sous la différence de pression entre l'amont et l'aval (dépression du ventilateur), la membrane se gonfle progressivement pour ajuster la section de passage d'air et donc maintenir un débit constant.

MEMBRANE AU REPOS

MEMBRANE SOUMISE A UNE DEPRESSION

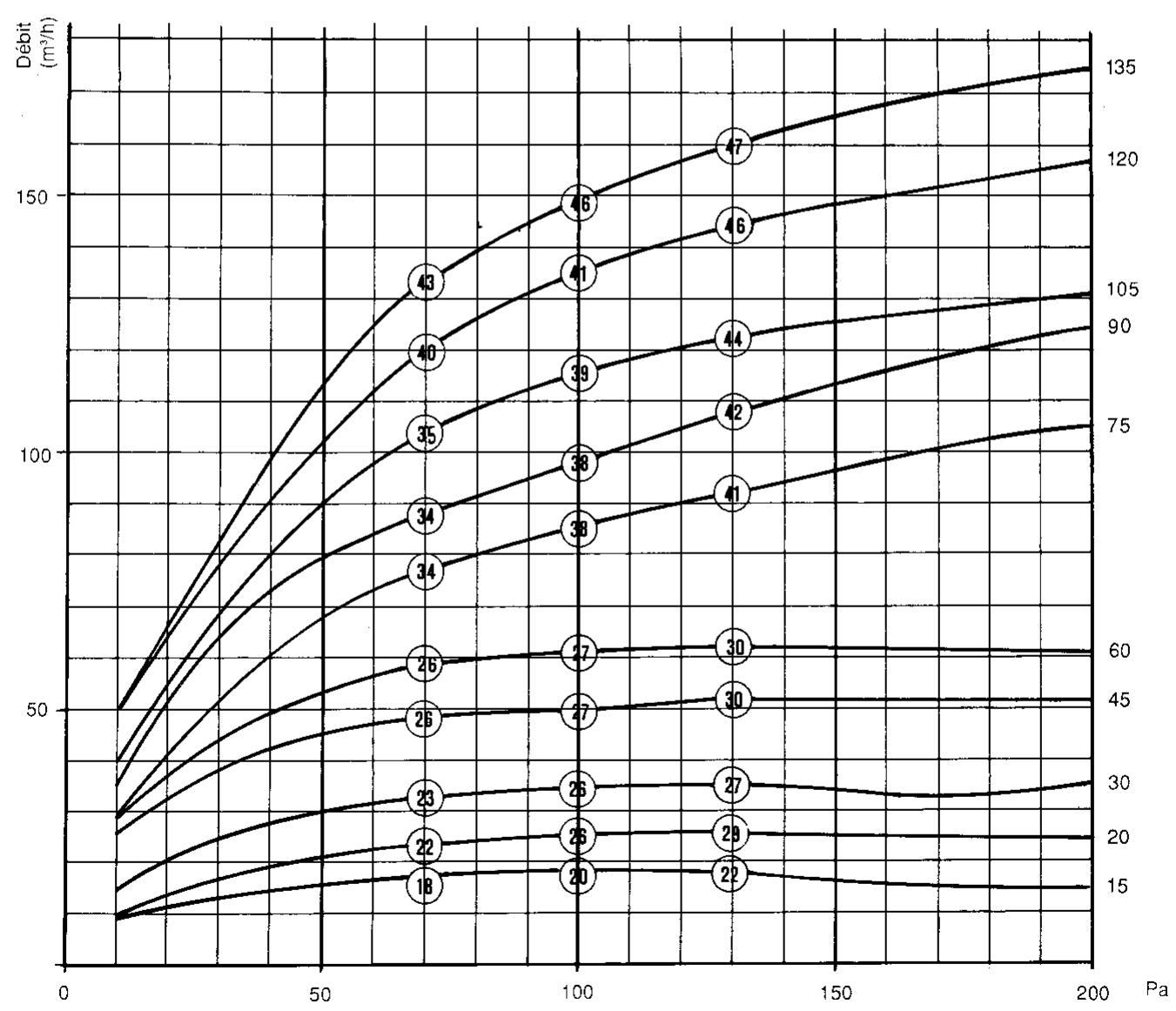

Courbes débit / pression - acoustique

Les niveaux de bruit indiqués sur les courbes correspondent au bruit propre de la bouche engendré par le passage de l'air à travers celle-ci. Ce sont des niveaux de pression acoustique (niveau global en dB(A)) mesurés.

Dans une salle de 40m³ avec une durée de réverbération de 0,5 s.

Le tableau de la page suivante reprend les niveaux de puissance acoustique par 1/3 d'octave.

Niveaux de BRUIT sous 70 pa

Fréquence (Hz)		100	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150	4000	5000	Niveau global dB(A)	Niveau global avec habillage acoustique dB(A)
Lw(dB)	15 m³/h	29,3	19,2	18,1	16,1	15,7	12,6	14,2	17,3	12,0	11,6	10,0	9,2	9,8	8,4	7,7	4,7	8,3	7,7	22,7	22,5
	20 m³/h	29,7	23,6	23,5	23,3	23,3	15,6	19,0	18,1	15,1	16,5	14,8	14,0	14,2	14,1	14,7	11,5	10,0	8,7	26,8	26,8
	30 m³/h	31,0	24,2	26,5	25,4	23,8	18,7	22,0	18,5	16,5	16,9	15,0	14,8	18,5	17,4	15,1	12,8	9,8	9,2	28,0	28,0
	45 m³/h	32,2	20,3	28,5	29,5	27,5	20,6	25,8	21,9	19,4	20,2	17,5	16,3	19,9	20,1	19,1	17,1	14,5	12,3	30,8	29,8
	60 m³/h	32,2	20,3	28,5	29,5	27,5	20,6	25,8	21,9	19,4	20,2	17,5	16,3	19,9	20,1	19,1	17,1	14,5	12,3	30,8	39,8
	75 m³/h	33,0	27,6	30,8	36,9	34,2	25,9	31,9	30,0	28,1	30,8	31,7	28,3	27,0	22,6	25,5	21,6	20,8	17,4	38,7	37,8
	90 m³/h	31,4	27,0	30,4	37,7	35,1	25,5	31,8	32,8	27,9	32,2	32,2	28,4	27,7	23,2	26,0	21,5	20,4	16,3	39,4	38,0
	105 m³/h	31,6	27,2	30,6	38,0	35,3	25,7	31,9	32,9	28,2	32,4	32,4	28,6	27,9	23,3	26,2	21,7	20,6	16,6	39,6	38,1
	120 m³/h	31,2	25,1	31,5	39,0	36,2	26,5	32,7	33,5	32,1	32,9	35,2	34,1	35,3	31,4	29,2	25,4	23,3	20,5	44,6	42,3
	135 m³/h	30,8	24,4	33,0	40,5	37,1	27,8	33,5	35,4	36,0	33,6	37,7	41,8	40,1	37,2	36,5	30,1	27,4	24,7	47,8	45,1

Niveaux de BRUIT sous 100 pa

Fréquence (Hz)		100	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150	4000	5000	Niveau global dB(A)	Niveau global avec habillage acoustique dB(A)
Lw(dB)	15 m³/h	32,4	24,4	22,9	17,3	16,6	15,9	16,0	16,4	14,1	14,2	12,3	11,1	11,9	10,5	9,5	7,8	10,2	11,4	25,2	24,3
	20 m³/h	30,2	19,9	24,3	25,4	27,2	19,3	22,6	20,7	18,4	21,2	20,6	19,4	19,2	18,4	19,9	18,0	17,9	17,5	31,0	30,7
	30 m³/h	31,6	21,0	29,4	27,6	26,4	20,5	24,0	21,9	18,7	19,5	17,0	15,8	20,0	19,1	19,6	18,5	15,4	13,9	30,6	30,6
	45 m³/h	31,1	19,9	29,1	31,8	29,1	22,3	28,0	24,6	22,3	24,0	19,3	18,2	20,7	19,9	18,6	15,8	15,2	15,0	32,3	30,6
	60 m³/h	31,1	19,9	29,1	31,8	29,1	22,3	28,0	24,6	22,3	24,0	19,3	18,2	20,7	19,9	18,6	15,8	15,2	15,1	32,3	30,6
	75 m³/h	33,0	24,4	35,3	40,5	38,2	28,6	35,1	33,5	31,6	35,6	34,2	33,6	32,2	27,7	31,3	27,0	26,5	24,1	43,0	41,5
	90 m³/h	34,0	24,6	35,6	40,3	38,2	29,5	35,6	35,6	33,8	35,4	34,8	33,0	34,6	29,6	32,3	27,6	26,5	23,1	43,5	41,5
	105 m³/h	34,2	24,8	35,8	40,5	38,4	29,7	35,8	35,8	33,9	35,6	34,9	33,2	34,8	29,8	32,5	24,8	26,7	23,2	43,9	42,1
	120 m³/h	33,1	25,0	35,9	42,1	39,2	31,3	36,1	35,9	34,2	36,5	37,2	36,3	39,8	35,1	35,1	29,1	27,4	25,7	46,3	44,2
	135 m³/h	32,6	25,3	36,3	44,4	41,4	32,2	36,4	36,2	34,6	37,0	39,6	41,2	46,3	40,2	39,6	34,3	31,4	28,8	50,9	47,9

Niveaux de BRUIT sous 130 pa

Fréquence (Hz)		100	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150	4000	5000	Niveau global dB(A)	Niveau global avec habillage acoustique dB(A)
Lw(dB)	15 m³/h	31,8	20,8	22,6	17,3	15,9	14,2	16,2	16,4	14,6	17,2	15,0	13,0	14,0	12,0	11,6	10,2	12,2	14,9	26,6	26,6
	20 m³/h	33,1	22,9	27,4	26,8	27,4	23,3	25,5	24,3	21,6	23,7	23,7	24,7	23,1	21,4	22,0	20,9	20,6	21,3	34,2	34,2
	30 m³/h	31,7	22,6	29,8	28,3	28,8	24,2	27,2	26,0	21,4	21,7	20,0	17,5	20,0	19,6	18,5	16,4	18,7	20,2	32,4	32,4
	45 m³/h	30,6	22,3	31,1	32,7	32,1	25,1	29,8	27,8	24,8	27,4	22,7	21,2	23,3	22,6	21,3	18,9	18,4	18,6	35,0	33,4
	60 m³/h	30,6	22,3	31,1	32,7	32,1	25,1	29,8	27,8	24,8	27,4	22,7	21,2	23,3	22,6	21,3	18,9	18,4	18,6	35,0	46,4
	75 m³/h	32,0	26,1	38,8	43,7	42,4	32,6	38,2	37,0	35,3	37,1	37,4	35,9	37,3	31,7	35,1	31,3	30,8	28,6	47,2	44,2
	90 m³/h	34,5	27,4	36,9	43,9	42,8	32,4	37,9	36,6	35,9	36,9	38,2	36,1	38,8	33,9	36,8	33,2	31,0	27,7	47,2	45,1
	105 m³/h	34,5	27,6	37,2	44,1	43,3	31,6	38,2	36,8	35,9	37,0	38,5	36,9	40,2	36,1	38,4	34,1	32,1	28,9	49,4	47,5
	120 m³/h	34,2	28,1	38,4	45,5	44,7	34,1	39,1	37,3	35,6	37,4	49,5	37,5	44,3	40,8	40,9	37,5	34,2	32,1	51,5	49,5
	135 m³/h	34,0	29,0	39,4	46,9	45,0	35,9	40,3	38,9	35,5	37,7	40,7	38,9	46,2	44,6	42,8	36,8	35,2	33,3	52,4	50,5

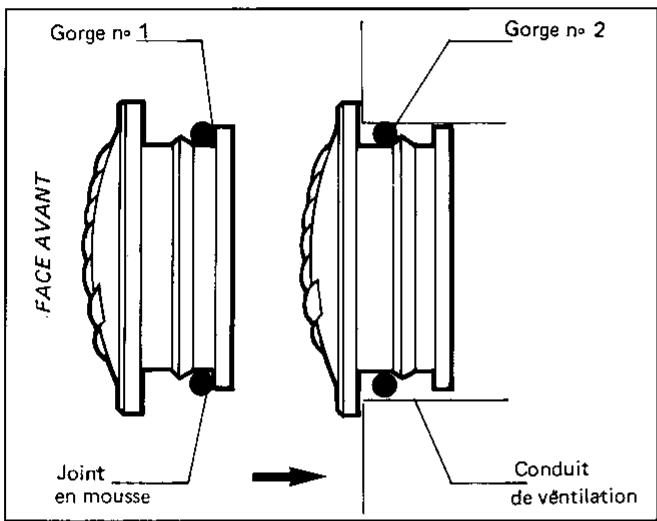

Mise en œuvre

Les BAP Color sont conçues pour une mise en œuvre en paroi.

En cas de mise en œuvre au plafond, prévoir une manchette de raccordement.

Le système de fixation breveté "Roll in system" assure à la fois maintien et étanchéité.

Avant la mise en place, vérifier que le joint d'étanchéité se trouve bien dans la gorge n°1.

Pour les BAP Color variables, la présence des cordelettes de commande impose quelques précautions lors du positionnement des bouches.

Notamment, ne pas placer la bouche au-dessus d'une porte ou d'un meuble de grande taille.

Nota : en cas de mise en place d'une bouche variable au plafond, utiliser l'accessoire "renvoi de tirette" (Pour le maniement des cordelettes). Il faut prévoir deux renvois de tirette par BAP variable. Se reporter au paragraphe "pièces détachées".

Entretien

La notice d'utilisation et d'entretien est livrée avec la BAP Color variable, fixée à l'une des cordelettes.

Il est conseillé de nettoyer les éléments de régulation 2 et 3 fait par an :

• décliper la grille d'habillage,
• nettoyer la grille et la membrane à l'eau savonneuse, rincer (pour le nettoyage de la membrane, obturer l'orifice d'entrée d'air avec le pouce).
• remettre l'élément de régulation à sa place, cliper la grille.

Remarque : pour les BAP Color variables, ces opérations ne peuvent être effectuées qu'en position “débit de base”.

PIECES Détachées et accessoires

Désignation	Code	Conditionnement
Élement de régulation 15 et 30 m³/h	19.421	Cartons de 5
Élement de régulation 20 m³/h	19.424
Élement de régulation 45 m³/h	19.422
Élement de régulation 60 m³/h	19.423
Grille blanche non montée	19.411	Sachets de 5
Grille rouge non montée	19.412
Grille jaune non montée	19.413
Grille verte non montée	19.414
Grille bleue non montée	19.415
Grille gris anthracite non montée	19.416
Habillage acoustique non monté	19.419
Renvoi de tirette	15.001	Sachets de 10
Manchette mâle Ø 124	12.250	Unitaire
Manchette à épaulement - L: 60, Ø 125	12.220	Unitaire
Manchette+pattes - L: 125, Ø 125	12.252	Unitaire
