NOTICE DE MONTAGE "tablier de baignoire en teck"

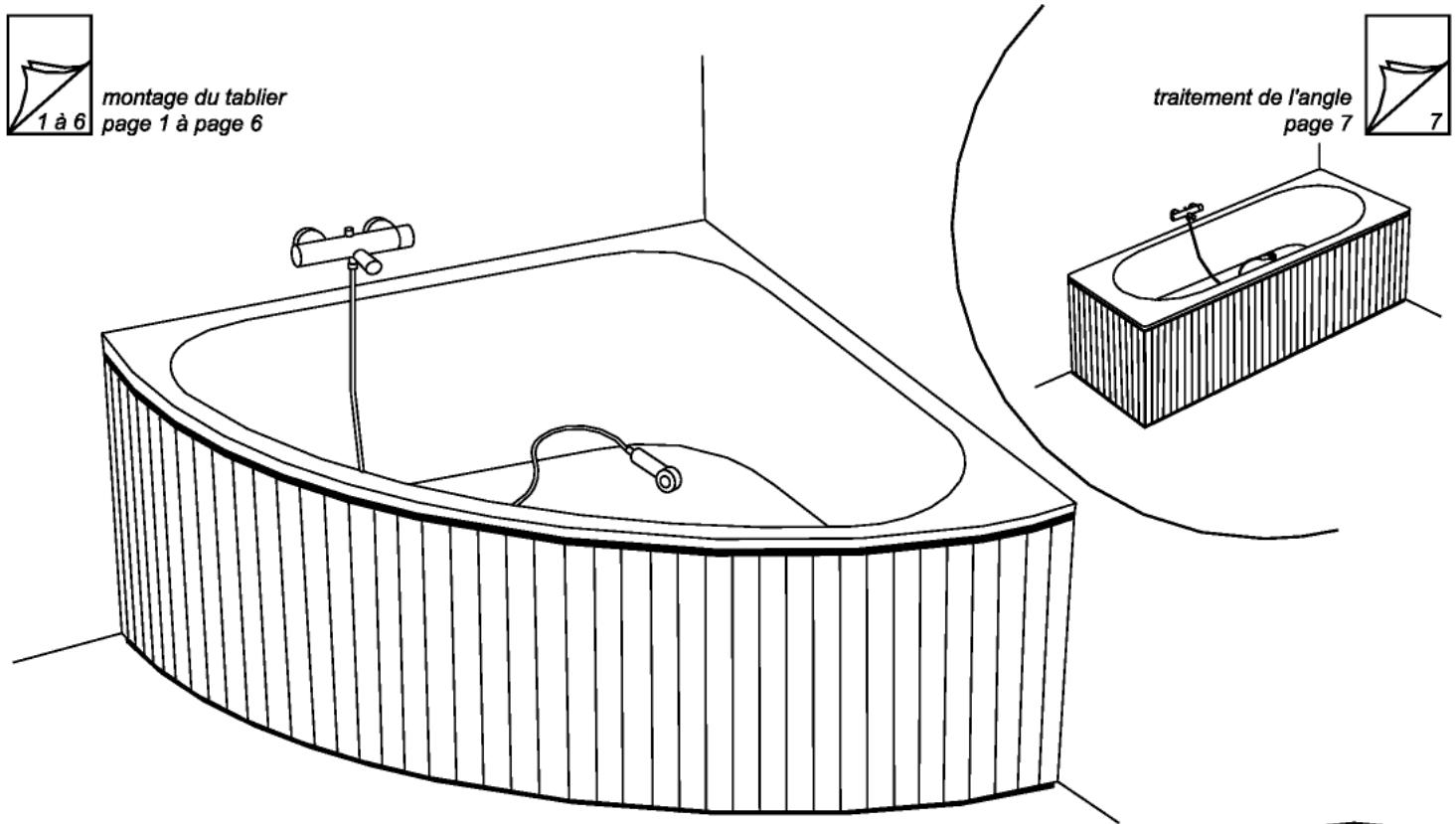

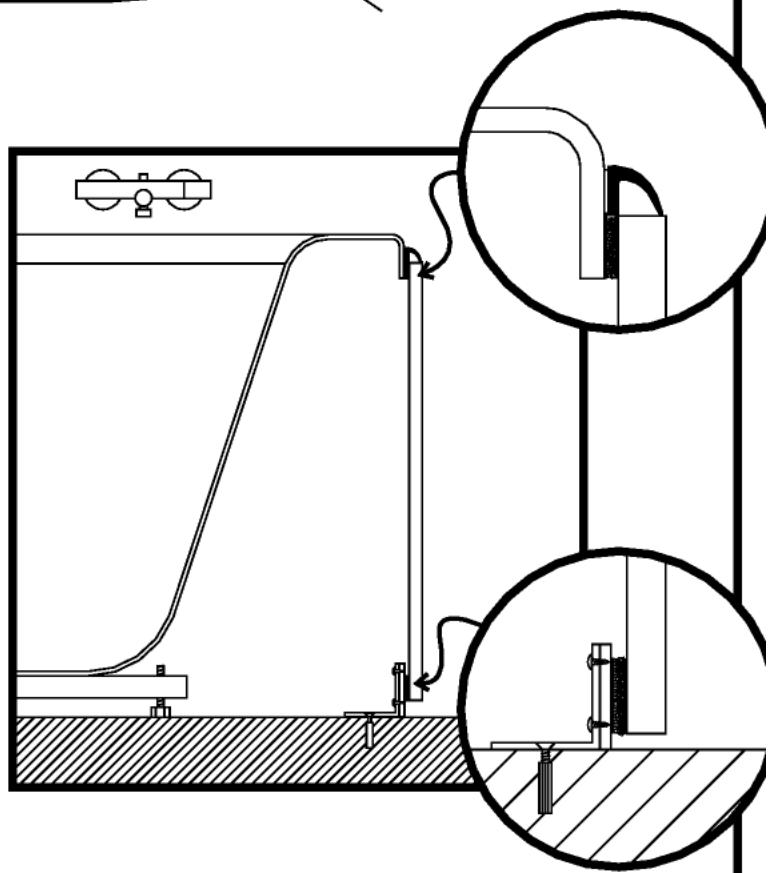

° PRINCipe DE MONTAGE

^ DENOMINATION DES ELEMENTS
| module tablier | plinthe | équre de fixation | joint adhésié | cheville universelle | vis 5 x 25 mm | vis 3.5 x 6.5 mm |
| boucle | crocet | |||||
| velcro côté boucle | velcro côté crochet | Tournette | vis de fixation pour tournette | clou de tapissier | pince de maintainien | gabarit de marquage |

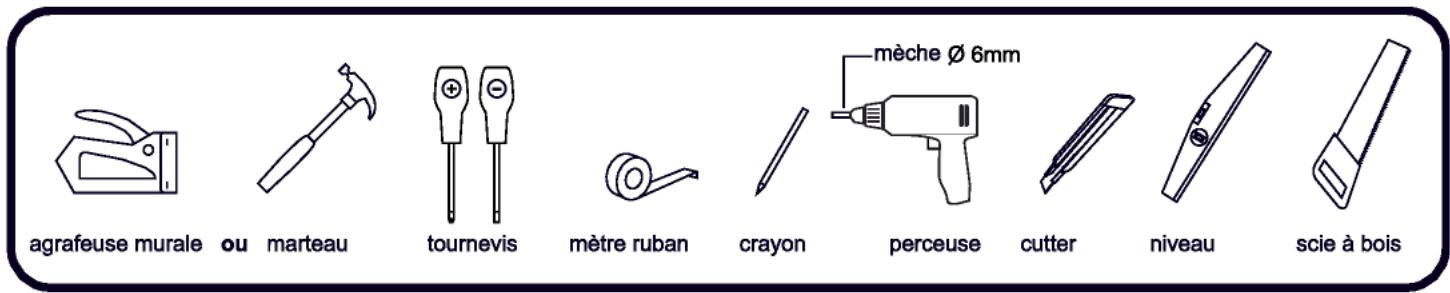

pour réaliser le montage se munir des outils suivants :

° ETAPES DE MONTAGE

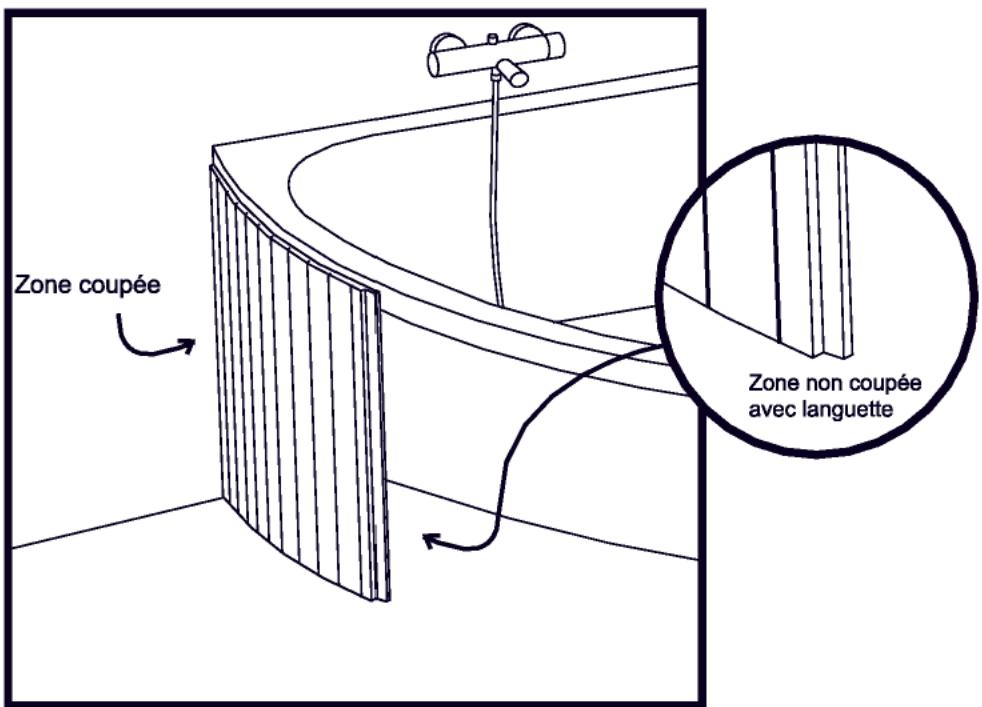

Avant de commencer le travail de montage, il est conseilé de bien déterminer l'orientation du bilanier module. La zone coupée sera côte mur et la zone non coupée doit partager la languette entée vers l'extérieur de manière à pouvoir poser le deuxième module.
Démarrer à droite ou à gauche en fonction de la partie de la baignoire que vous poulez rendre accessible en premier. Le démontage se fait dans l'ordre inverse du montage.

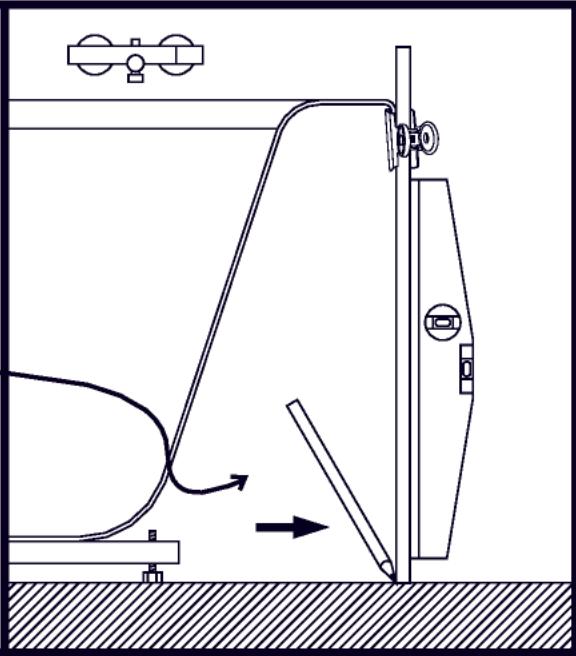

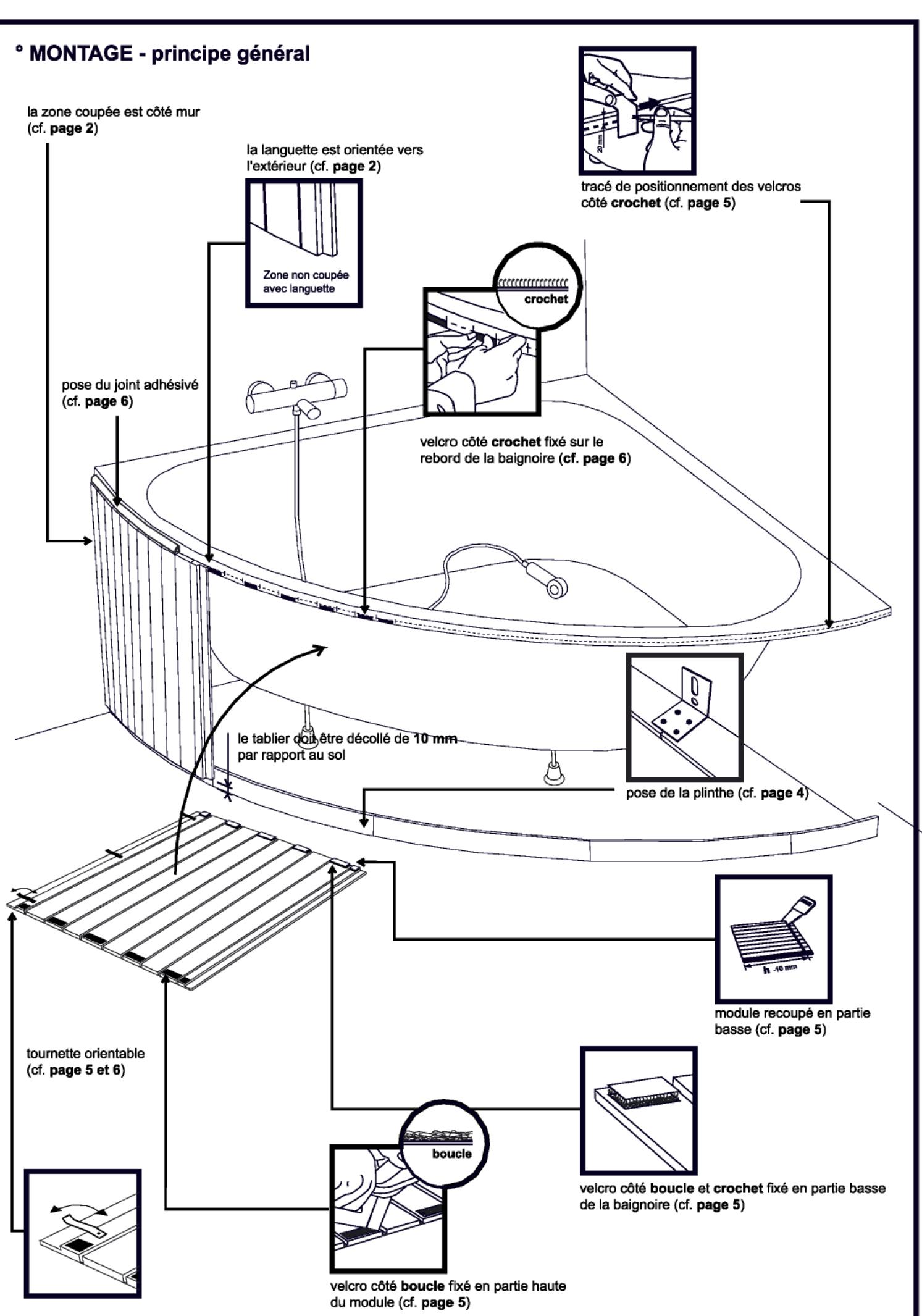

° MONTAGE - principe général
1

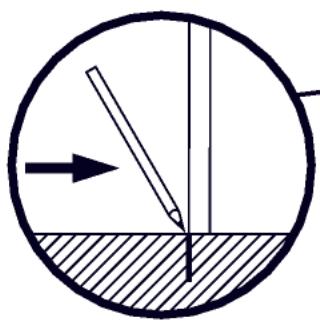

Reporter au sol le bord extérieur de la baignoire.
Utiliser un module maintenu verticalement à l'aide de la pince fournie et tracer à l'intérieur.


2
Découpe en largeur du premier module
a. Mesurer le pourtour de la baignoire.
b. Compter le nombre de modules nécessaires en répartissant la coupe entre les deux modules d'extrémité.
c. Couper le premier module.

Il est préférible de couper le dernier module à la fin, lors de sa pose afin d'optimiser l'ajustement.
3

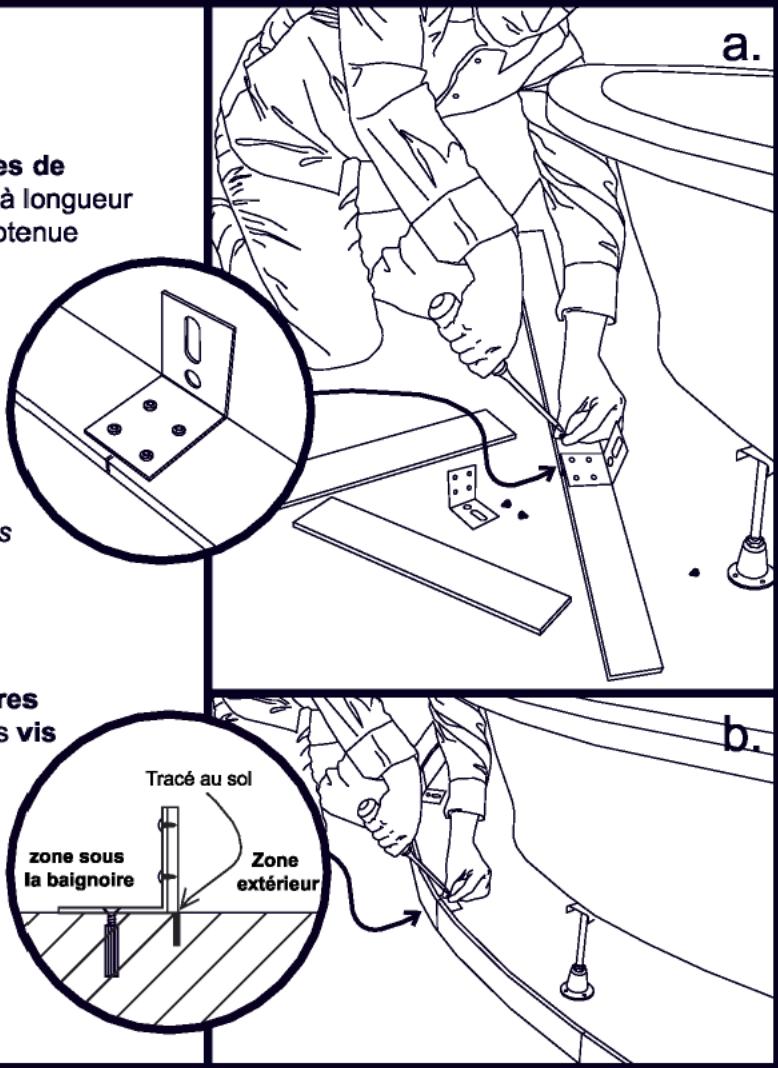

Pose de la plinthe au sol
a. Découper et assembler à l'aide des équérres de fixation et des vis 3.5 × 6.5 ~mm les plinthes à longueur selon la mesure du pourtour de la baignoire obtenu en étape 2a.

- L'équre chevauche les deux plinthes de fonction.
L'équerre est fixée sur les plinthes en quatre points.
Il est préférible d'assembler toutes les plinthes avant de les fixer au sol.
b. Fixer les plinthes au sol à l'aide des équerres de fixation, des chevilles universelles et des vis 5 × 6.5 ~mm en suivant le trace au sol obtenu en étape 1.

Les plinthes doivent etres fixees au faeur du trait obtenu en etape 1.

| 4 Découpe du module en hauteur a. Tracer à l'aide du gabarit de marquage fourni, un trait parallôle à la face supérieure de la baignoire. nota: ceTrait se trouve à une distance de 20 mm par rapport à cette même face et sera votre repère de positionnement de vos velcros. b. Avant de couper votre premier module, mesurer la hauteur (h) distance entre le tracé obtenu en étape 4a et le sol. Avant de couper, il est important de bien repérer le haut et le bas du module et de couper de préférence en partie basse (cf. page 2) c. Couper le module à la hauteur (h) en retranchant 10 mm, nécessaire pour décoller le tablier par rapport au sol. | a. 20 mm b. h C. -10 mm |
| 5 Pose des velcros et des tounettes sur le module a. Coller et agrafier (ou clouer) les velcros côte boucle en partie haute etasse du module. Placer les coupors sur la première et la的最后一 latte puis une latte sur deux suffit. b. En partie basse uniquement, accoupler les velcros côte crochet sur les velcros côte boucle. Laisser la pellicule de protection de l'adhésif sur les velcros côte crochet,ils serviront par la suite à se coller sur la plinthe. c. Fixer les tournettes à la junction de chacun des modules, trois tournettes par module (cf. page 3) Les tournettes se fixent à partir de la pose du second module. | a. 20 mm b. h C. -10 mm |
6

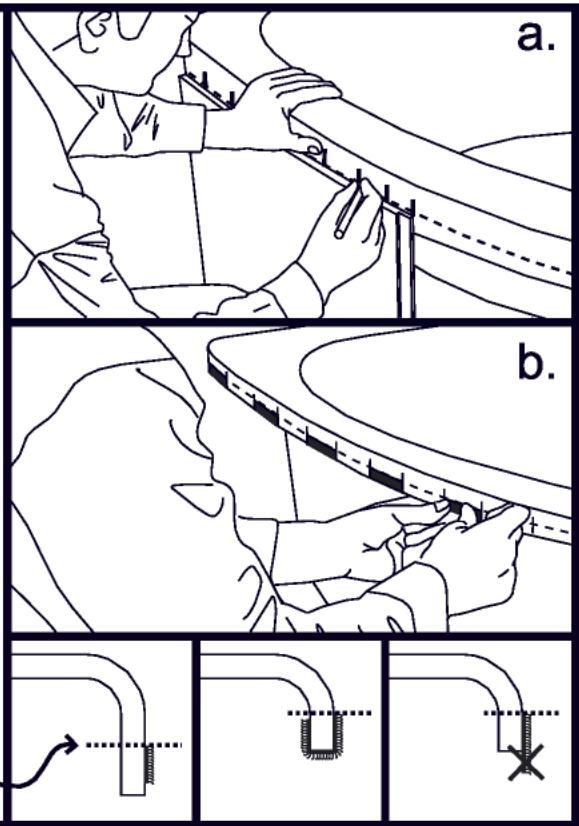

Pose des coupons sur le rebord de la baignoire
a. Placer correctement le module coupé en hauteur en étape 3c et tracer des traits dans l'alignement des joints afin de repérer le positionnement des lattes.
b. Coller les velcros cote crochet sur le rebord de la baigmoire selon les traits obtenus en etape 6a.
Avant le collage des velcros cote crochet sur le rebord de la baignoire, repérer la position des velcros cote boucle deja collés en partie haute du module en etape 5a afin qu'ils soient en vis-à-vis lors du montage.
Verifier que les surfaces soient propres et sans le film de protection de la baignoire.
!Aprés avoir collé les velcros cote crochet sur la baigmoire vous pouze, si besoin, couper le surplus depassant ou le rabatte.
trace de positionnement des velcros cote crochet

7

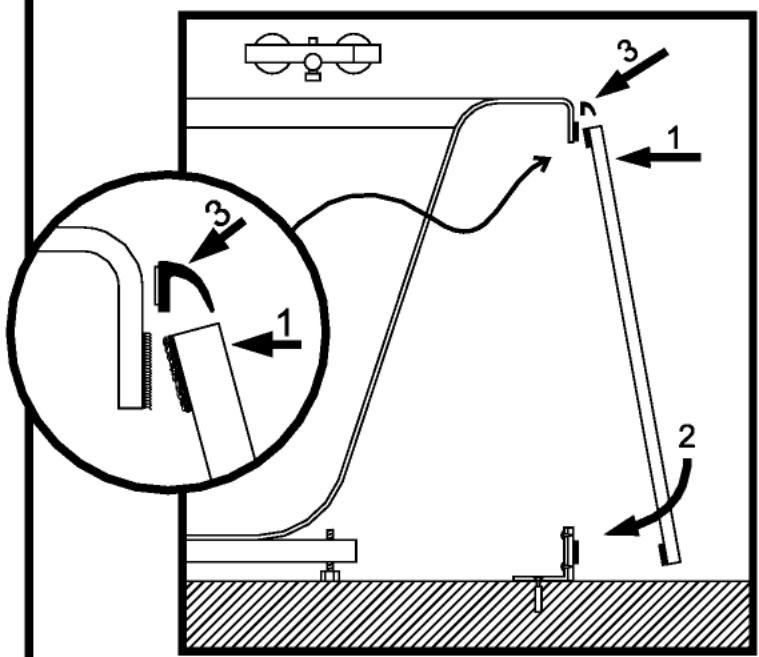

Pose du premier module
a. Detacher la pellicule protectrice des velcros cote crochet placés en étape 5b.
b. Poser le module en suivant le principe de montage décrit en page 1.
c. Enlever le module, les velcros cote crochet en partieasse se retrouvent collés à la plinthe.
8
Note: Une fois le premier module posé, repétér l'étape 5 autant de fois qu'il y a de modules à poser puis rabattre les tournettes en position de verrouillage.

Dans le cas des baignoires équipées de balnéo, nous vous recommendons d'installer les grilles d'aération ref.1126254
9

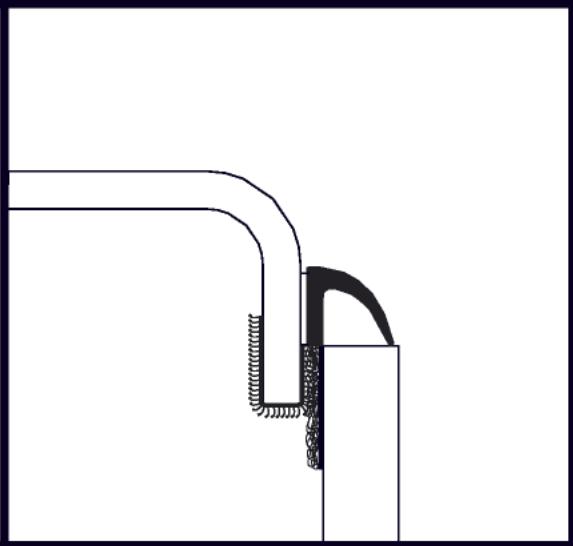

Pose du joint adhésiéve
Une fois le montage de l'ensemble terminé, poser le joint de finition adhésiéve contre le rebord de la baignoire et en appui sur le chant des modules.
(cf. page 1)
Afin d'améliorer le collage, il est important de travailler sur des surfaces propres et de ne plus manipuler les éléments pendant 24 heures.

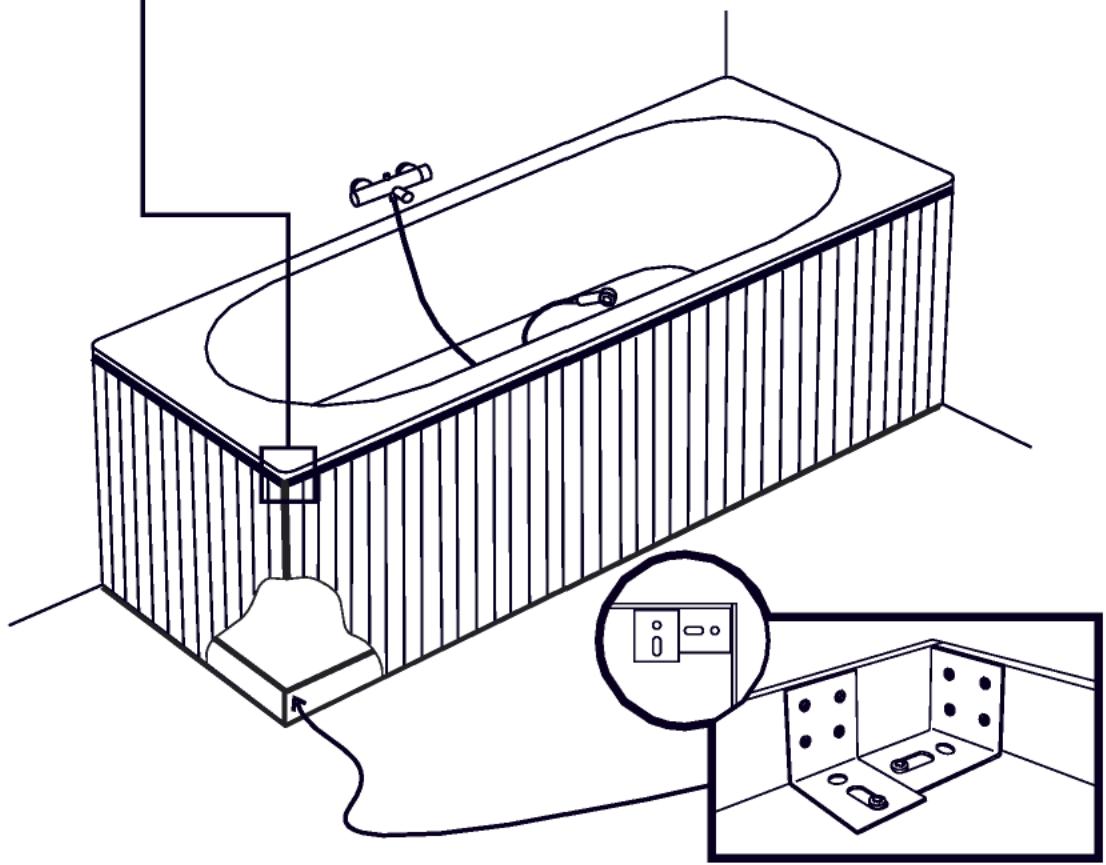

°Traitement de l'angle

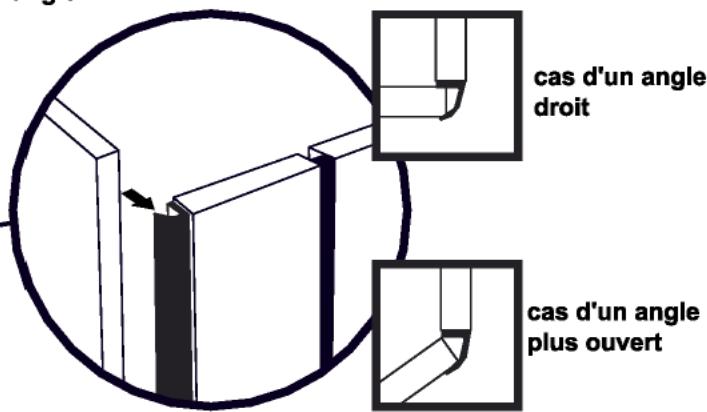

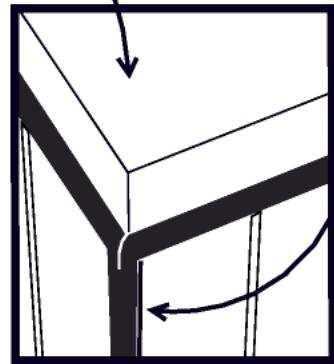

cas d'un angle droit, réaliser une découpe en onglet
cas d'un angle plus ouvert, le joint peut suivre le galbe.

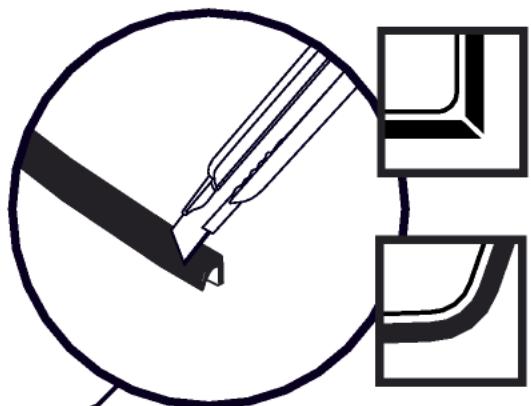

Couper le joint adhésiéve suivant l'angle de la baignoire


Couper le joint adhésié à laonne hauteur puis, coller et agrafer (ou clouer) sur le chant coupé du module.

Notice Facile
