HA2000PS - Système d'alarme EDEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'alarme sans fil 20 zones
Marque	EDEN
Modèle	HA2000PS
Dimensions de la centrale	265 x 180 x 65 mm
Poids de la centrale	Environ 1 kg (avec piles)
Alimentation centrale	4 piles alcalines LR20 1,5 V (autonomie ~2 ans) ou adaptateur secteur 9 V CC 300 mA
Alimentation télécommande	Pile lithium CR2032 3 V (autonomie ~3 ans)
Alimentation contact d'ouverture	Pile lithium 1/2 AA 3,6 V (autonomie >3 ans)
Alimentation détecteur PIR	Pile lithium AA 3,6 V (autonomie >3 ans)
Alimentation clavier déporté	Pile lithium CR2450 3 V (autonomie >4 ans)
Fonctions principales	Armement total, partiel, désarmement, alarme intrusion, incendie, médicale, panique, carillon, témoin lumineux
Nombre de zones	20 zones sans fil
Types de détecteurs compatibles	Contact d'ouverture, détecteur PIR, médaillon SOS, interrupteur panique, détecteurs de fumée, CO, inondation
Fréquence radio	868,6375 MHz
Portée en champ libre	300 m
Entretien	Nettoyer avec un chiffon doux et sec ; remplacer les piles dès le signal de pile faible
Sécurité	Autoprotection contre l'ouverture et l'arrachement, anti-saturation radio, codes secrets multiples
Garantie	4 ans (hors piles)
Température de fonctionnement	-10 °C à +45 °C
Humidité de fonctionnement	< 90 %

FOIRE AUX QUESTIONS - HA2000PS EDEN

Comment ajouter un détecteur supplémentaire au système ?

Entrez dans le mode Programmation avec le code Administrateur (par défaut 0000), sélectionnez Acc.+/- puis Ajouter Acc.. Appuyez sur OK, puis déclenchez le détecteur (bouton test pour PIR ou contact). Confirmez avec OK, choisissez le paramétrage (intrusion, partiel, etc.) et attribuez un nom si souhaité.

Comment changer le code utilisateur ?

En mode Programmation, allez dans Réglages Généraux puis Codes Secrets Utilisateur. Sélectionnez l'utilisateur (1, 2, Ménage ou Temp), appuyez sur OK, entrez un nouveau code de 4 chiffres et confirmez avec OK.

Que faire si l'alarme se déclenche sans raison ?

Vérifiez qu'aucun détecteur n'est en défaut (piles faibles, autoprotection). En mode Désarmé, la centrale émet des bips et affiche un message d'erreur. Résolvez le problème (remplacez la pile, refermez le boîtier) et l'erreur s'effacera automatiquement.

Comment réinitialiser les codes de la centrale ?

Désactivez d'abord l'autoprotection si possible. Appuyez sur la touche ▲ et maintenez-la enfoncée tout en appuyant sur le bouton SW1. Relâchez SW1, vous entendrez un bip. Appuyez sur la touche •. L'écran affiche 'eff. des codes'. Les codes Admin et Utilisateur 1 repassent à 0000.

Comment activer le mode Test ?

Depuis le mode Désarmé, entrez un code Utilisateur valide puis OK. Sélectionnez Mode Test dans le menu. Sortez du mode Test en appuyant sur G ou automatiquement après 3 minutes (menu Utilisateur) ou 10 minutes (menu Programmation).

Quelle pile utiliser pour la télécommande ?

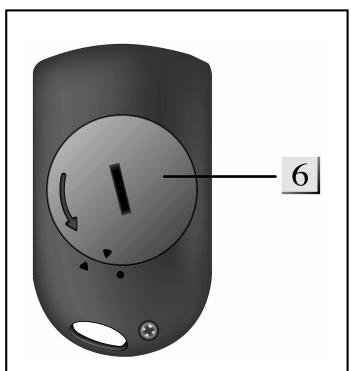

La télécommande HA2000R utilise une pile lithium CR2032 de 3 V. Insérez-la avec le côté + vers vous. La durée de vie est d'environ 3 ans.

Le carillon de porte ne fonctionne pas, pourquoi ?

Vérifiez que la fonction carillon est activée dans les réglages généraux (Carillon). Assurez-vous que le détecteur concerné est paramétré en mode ENTREE. En mode Désarmé, le carillon sonne à chaque détection.

Comment prolonger le retard de sortie ?

Pendant le compte à rebours du retard de sortie, appuyez sur la touche ▲ sur le clavier de la centrale. Le délai recommence depuis le début.

Que signifie l'affichage 'Batt. faible' ?

Cela indique que la pile d'un accessoire (détecteur, télécommande, etc.) est faible. Remplacez-la rapidement. La centrale émet des bips toutes les 30 secondes tant que l'erreur persiste.

Comment associer une sirène extérieure au système ?

Dans le menu Acc.+/-, sélectionnez Menu Sirène. Mettez la sirène en mode apprentissage (voir son manuel). Sur la centrale, choisissez Signal sirène et appuyez sur OK. La sirène est maintenant programmée.

MODE D'EMPLOI HA2000PS EDEN

Système d'alarme sans fils 20 zones

Manuel d'installation & défonctionnement

Contenu du kit. 7

I. Kit HA2000 7 II. Kit HA2000Y 8

Planification de l'installation 9

I. Identifier les éléments 10 II. Mise en service 11

Configurer notre système 12

I. Entrer dans le mode de Programmation 12 II. Réglages Généraux 14

1. Codes Secrets Utilisateur 14
2. Codes Secrets Administrator 16
3. Retard à l'entrée 16
4. Retard à la Sortie 16
5. Tempo d'alarme 17
6. Sirène U. C 17
7. Auto-pro. U. C 17 8. Sortie sonore 17
8. Entretien sonore 18
9. Carillon 18
10. Interférences 18
11. Bips d'alerte 18
12. Langues 19

III. Menu Accessoires 19

1. Ajouter des accessoires 19

1.1 Télécommande HA2000R 19 1.2 Contact d'Ouverture HA2000M 21 1.3 Détecteur PIR HA2000P 25 1.4 Médaillon de détresse HA2000SOS 28 1.5 Interrupteur panique HA2000PB 28 1.6 Détecteur d'oxyde de carbone HA2000CO & d'inondation HA2000W 28 1.7 Détecteur de fumée HA2000S 28 1.8 Clavier HA2000K 29

1. Modifier des Accessoires 33
2. Supprimer des Accessoires 33
3. Programmer une sirène ou un transmetteur d'alerte téléphonique 34

4.1 Auto Protection de la Sirène 35 4.2 Confirmation d'Armement 35 4.3 Supprimer la Sirène 35

1. Mode Test 35

Fonctionnement du système 36

I. Menu de l'utilisateur 36

1. Économiseur d'énergie & remise en route 36
2. Entrer dans le menu Utilisateur 36

II. Mode Armament Total 37

1. Armer le système 37
2. Arrête le Retard de sortie 37
3. Prolonger le Retard de sortie 38

III. Mode Désarmé 38

1. Désarmer le système 38 2. Carillon de porte 38

IV. Mode Partiel 38

1. Entrer en mode Partiel 38
2. Arrête le Retard de sortie 39
3. Prolonger le Retard de sortie 39

V. Activation de l'alarme 39

1. Mode Armement Total 39 2. Mode Désarmé 39 3. Mode Armement Partiel 40 4. Types d'alarme 40

VI. Arrêter l'alarme et affichage à l'écran 41

1. Arrêter l'alarme 41
2. Mémoire d'alarme 41

VII. Situations d'erreur 41

1. Affichage des Messages d'erreur 41
2. Autoprotection des accessoires 42
3. Piles faibles sur des accessoires 42

VIII. J. D. E de la centrale 42

Installation 43

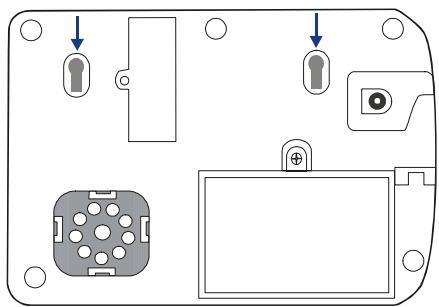

I. Comment installer la centrale 43 II. Détecteur PIR HA2000P 44 III. Contact d'Ouverture HA2000M 45

Appendice 47

I. Changement des piles 47 II. Procédure de réinitialisation des Codes de la Centrale 48

Introduction et généralités

FELICITATIONS, vous venez de franchir un grand pas dans votre protection, celle de votre habitation et de son contenu contre l'aggression et le vol. Bien qu'un système d'alarme ne constitue pas une garantie absolue contre ces méfais, il présente un caractère tout à fait dissuasif.

Le système d'alarme EDEN HA2000 a été conçu en respectant les principes suivants :

Facilité d'installation :

Le système peut être installé par chacun. Il ne nécessite pas de connaissances particulières dans le domaine des alarmes.

Pas besoin d'outils spéciaux.

Facilité d'utilisation :

Le système est armé et désarmé au moyen d'une télécommande, en appuyant sur un simple bouton.

Flexibilité :

Le système EDEN HA2000 peut être adapté en fonction de vos besoins,

Il suffit d'ajouter des détecteurs supplémentaires où vous en avez besoin. Il est totalement modulable et permet l'utilisation de sirènes déportées, intérieures ou extérieures, et celle de systèmes de transmission d'alerte téléphonique.

La possibilité de désactiver une ou plusieurs zones correspondant à certains détecteurs permet également une protection des espaces inoccupés (garage, rez-de-chaussée, bureau, abri jardin, etc.) lors de votre présence dans votre habitation.

- Auto alimentation :

Tous les éléments du système étant alimentés par piles avec une autonomie moyenne de 2 ans, le système peut être installé dans des locaux où le courant secteur 220V n'est pas disponible.

Facilitation transposable en cas de déménagement :

Si besoin, le système peut très facilement être démonté pour être installé dans votre nouvelle demeure.

-Fiabilité :

Tous les éléments du système EDEN HA2000 subissant des contrôles de qualité rigoureux de façon à assurer la sécurité de votre habitation pour de longues années.

Chaque élément fonctionne sur une fréquence homologuée (868,63MHz), parfaitement sûre (codage fixé en usine sur plus de 16 Millions de possibilités), ne représentant aucun risque d'interférences ou de dérangements pour vous-même ou pour votre voisinage.

Nous vous conseillons vivement de lire attentivement ce guide avant de commencer toute installation, et de suivre les instructions d'installation dans l'ordre avec les éléments sur une table.

Garantie

Ce produit (à l'exception des piles) bénéficiait d'une garantie pièces et main d'œuvre de 4 ans.

Contactez notre ligne d'assistance téléphonique suivant votre pays (tel en fin de notice) pour vous assurer de la réalité de la panne et de son origine.

NOTE IMPORTANTE : À l'exception de la sirène déportée de HA2000E et du clavier à code radio HA2000K, aucun élément du système HA2000 n'est prévu pour un fonctionnement à l'extérieur, et ne doit être exposé aux intempéries. Le non-respect de cette prescription entraînera l'invalidation de la garantie normalement applicable pour chacun des éléments considérés.

I. kit HA2000

Le système d'alarme HA2000 contient les éléments suivants :

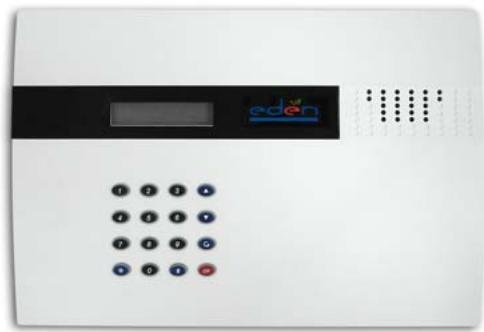

1 x Centrale d'alarme LCD (20 Zones)

1 x Détecteur PIR HA2000P

1 x Contact d'Ouverture HA2000M

1 x Télécommande HA2000R

• Manuel d'installation & fonctionnement
• Pack de fixation
• Piles suivant accessoires de chaque kit :

1x3 V CR2032 Lithium (HA2000R) 1 × 3.6 ~V AA 12 Lithium (HA2000M) 1 x3.6V AA Lithium (HA2000P) 4x1.5VDCLR201alcaline (centrale)

II. kit HA2000Y

Le système d'alarme HA2000Y contient les mêmes éléments que le kit HA2000 avec en plus :

1 x Détecteur PIR HA2000P

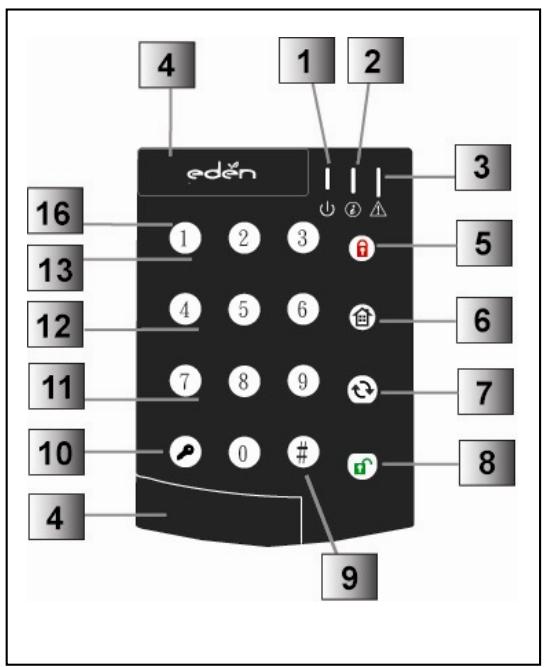

• 1 x Clavier HA2000K

• Files supplémentaires :

1x 3.6V AA Lithium (HA2000P) 1x 3V CR2450 Lithium (HA2000K)

Pile 3.6V AA Lithium pour Contact Ouverture

Pile 3V CR2032 Lithium pour télécommande

Pile 3.6 V AA Lithium pour détecteur PIR

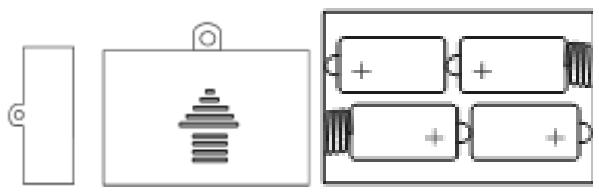

Pile 1.5 V Type D Alcaline pour centrale et sirène externe

Planification de l'installation

En raison de l'absence totale de travaux de cablage, un système d'alarme sans fil est particulièrement facile à installer.

Facile également à modifier, car il sera très simple de déplacer un détecteur pour le mettre à un emplacement plus performant si nécessaire.

De cette façon vous n'avez pas à vous soucier de réaliser une installation parfaite dès le départ.

Avant toute installation, il est essentiel d'évaluer soigneusement les risques d'intrusion par rapport au plan de votre habitation, et notamment ses ouvertures vers l'extérieur. Ceci permettra de définir les meilleurs

emplacements et le nombre des détecteurs infrarouges ou d'ouverture, la nécessité d'installer une sirène déportée, un transmetteur d'alerte téléphonique, etc.

Bien que le système EDEN HA2000 permette de gérer jusqu'à 20 accessoires, sachez que'il n'est pas nécessaire de protégertoutes les pièces de votre habitation : il est souhaitable de protéger les issues principales ou celles par lesquelles une intrusion est la plus probable, ainsi que les pièces par lesquelles le passage est obligé (hall, couloir d'accès) et celles où se trouvent les objets de plus grande valeur.

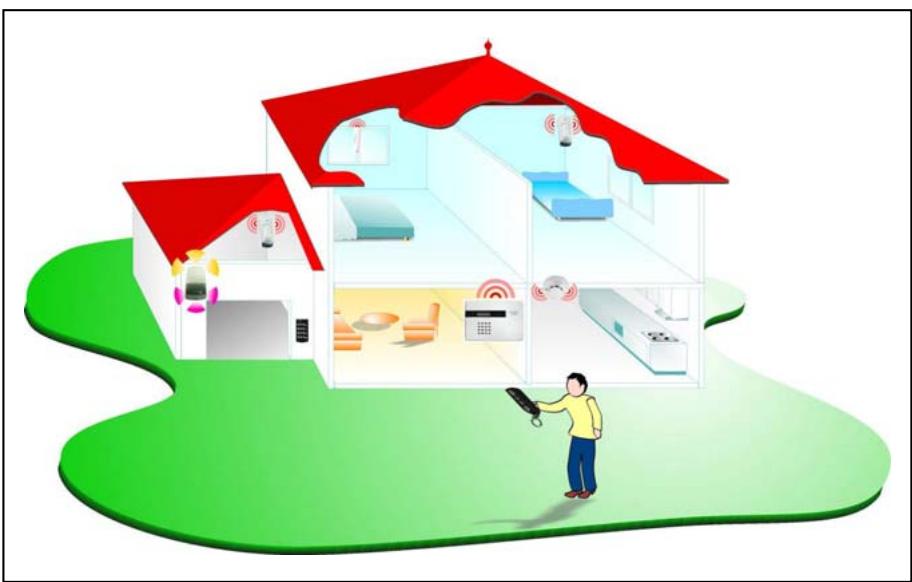

Chaque habitation a sa propre implantation, et le dessin ci-contre ne constitue qu'une indication. Un détecteur magnétique d'ouverture HA2000M protège la fenêtre et la porte d'entrée. Nous avons protégé le SED jour où se trouvent chaîne hifi, télévision, magnétoscope, etc., avec un détecteur infra rouge HA2000P ainsi que la chambre et le garage.

La centrale d'alarme a été placée dans le hall. D'une façon générale, elle devrait être installée dans un endroit central de la maison, ne pouvant être vue par les fenêtres.

La sirène-flash extérieure HA2000E alerte le voisinage immédiat en cas de déclenchement de l'alarme. La sirène intérieure radio HA2000I permet de protéger la centrale (mode silence) mais aussi d'assourdir les cambrioleurs. Le transmetteur d'alerte téléphonique se chargera lui, d'appeler des correspondants plus éloignés. Il doit être placé près d'une prise téléphonique, (uniquement pour le HA2000RTC).

Lorsque les habitants seront dans la maison, il sera possible grâce à la fonction d'armement sélectif (Partiel) de ne garder actifs que les détecteurs placés dans les zones non occupées.

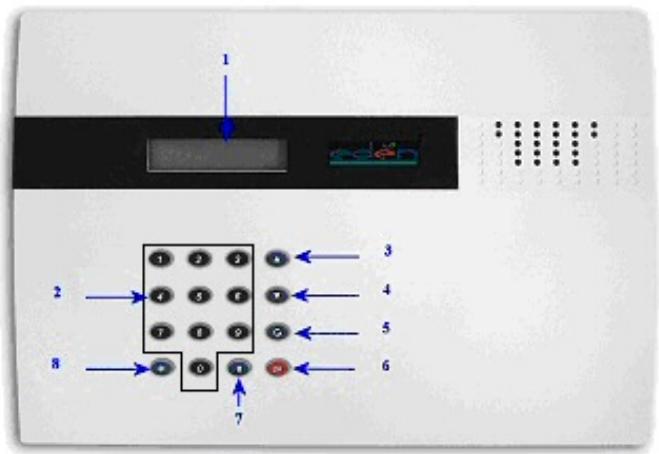

I. identifier les éléments

1/ Affichage LCD rétro-éclairé 2/ Touches numérotées 3/ Touche “▲” 4/ Touche "▼"

En mode Programmation ou dans le menu de l'utilisateur, appuyez sur ces touches pour déplacer le curseur et faire dérouler l'affichage vers le haut ou vers le bas.

5/ Touche G

En mode Programmation ou dans le menu de l'utilisateur, appuyez sur cette touche pour revenir en arrière.

6/ Touche "OK"

Pour confirmer les données entrées ou confirmer la sélection ou pour activer l'affichage lorsque l'écran est.

7/ Touche

Pour entrer dans le mode Programmation

8/ Touche “ * “ : non utilisée

II. Mise en service

La centrale offre un fonctionnement entièrement sans fils avec quatre piles alcalines LR20. La durée de vie des piles est estimée à 2 ans ou plus.

Pour un apprentissage plus facile du fonctionnement de votre système, disposez tous les éléments à programmer sur une table devant vous, avant dérivation au montage à l'emplacement prévu.

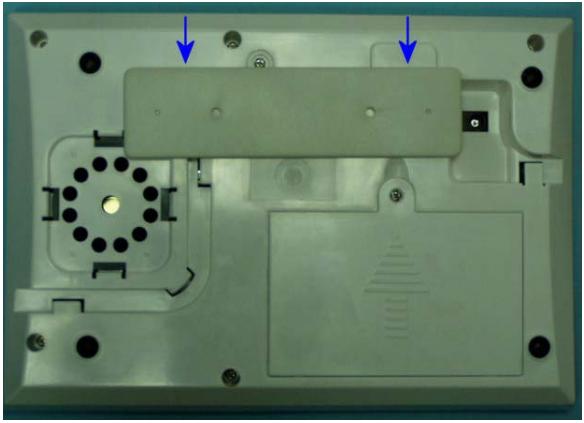

Retirez le support de montage au mur en le déclipsant vers le bas.

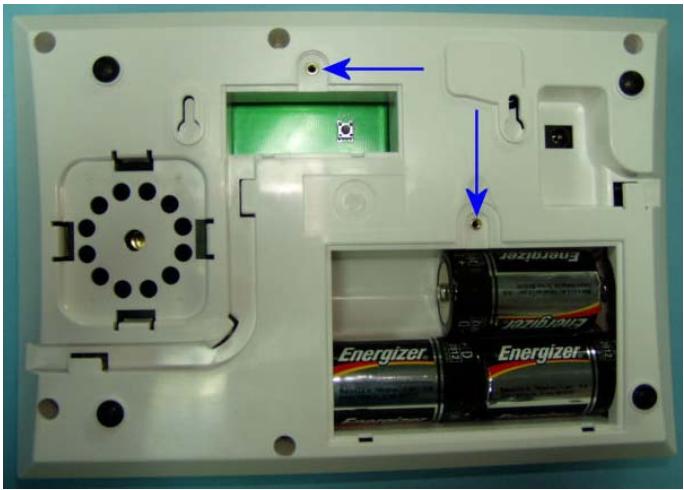

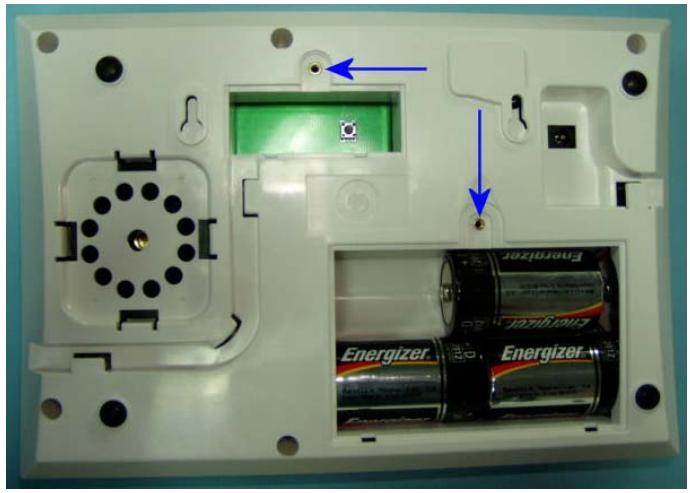

Etape 1. Retirez les vis comme indiqué et enlevez le couvercle du compartiment à piles et celui plus petit situé au-dessus, qui donne accès à l'interrupteur de réinitialisation SW1. Etape 2. Insérez les piles fournies dans le compartiment à piles, en respectant la polarité. Etape 3. Appuyez sur le bouton "SW1" pendant 3 secondes.

Etape 4. L'écran affiche en Anglais "Press ok (appuyer sur la touche OK)". Sélectionnez la langue d'affichage à utiliser à l'aide des curseurs parmi les 5 langues affichées (English, Français, Nederlands, Deutsch et Français) et terminez en appuyant sur OK.

Un long bip se fera entendre et l'écran affiche "Armé" pendant quelques secondes.

Étape 5. Saisissez le Code Secret par défaut "0000" et appuyez sur "OK" pour désarmer la centrale.

E

n

t

r

e

r

C

o

d

e

*

Vous entendrez 2 bips courts et l'écran indique :

D

é

s

a

r

m

é

La centrale est maintenant désarmée.

Refermer les 2 couvercles et remonter les vis.

• Vous devez appuyer sur la touche "OK" confirmant le Code Secret saisi dans les 10 secondes, sinon l'affichage disparaît et le système reste armé.
• Si vous appuyez sur plus de 20 touches (y compris les touches “OK” & “G”) sans un enchaînement valide, le clavier s'inactive pendant 1 minute.
• Si vous n'appuyez pas sur les touches pendant 10 minutes, l'affichage disparaît et le système reste en mode désarmé.

I. Entrer dans le mode de programmation

L'écran étant vide, appuyer sur OK pour vérifier que la centrale est en mode « Désarmé ». À partir de là,

Étape 1. appuyez sur la touche

À l'invite, saisissez le Code Secret Administrateur

M

e

n

u

P

r

o

g

r

.

C

o

d

e

M

.

.

.

.

.

Etape 2. Composez "0000" (Code Secret "Administrateur" par défaut) dans les 10 sec.

Étape 3. appuyez sur "OK

Le message suivant est affiché pendant 2 secs.

M

e

n

u

P

r

o

g

r

.

C

h

o

i

s

i

s

s

e

z

.

.

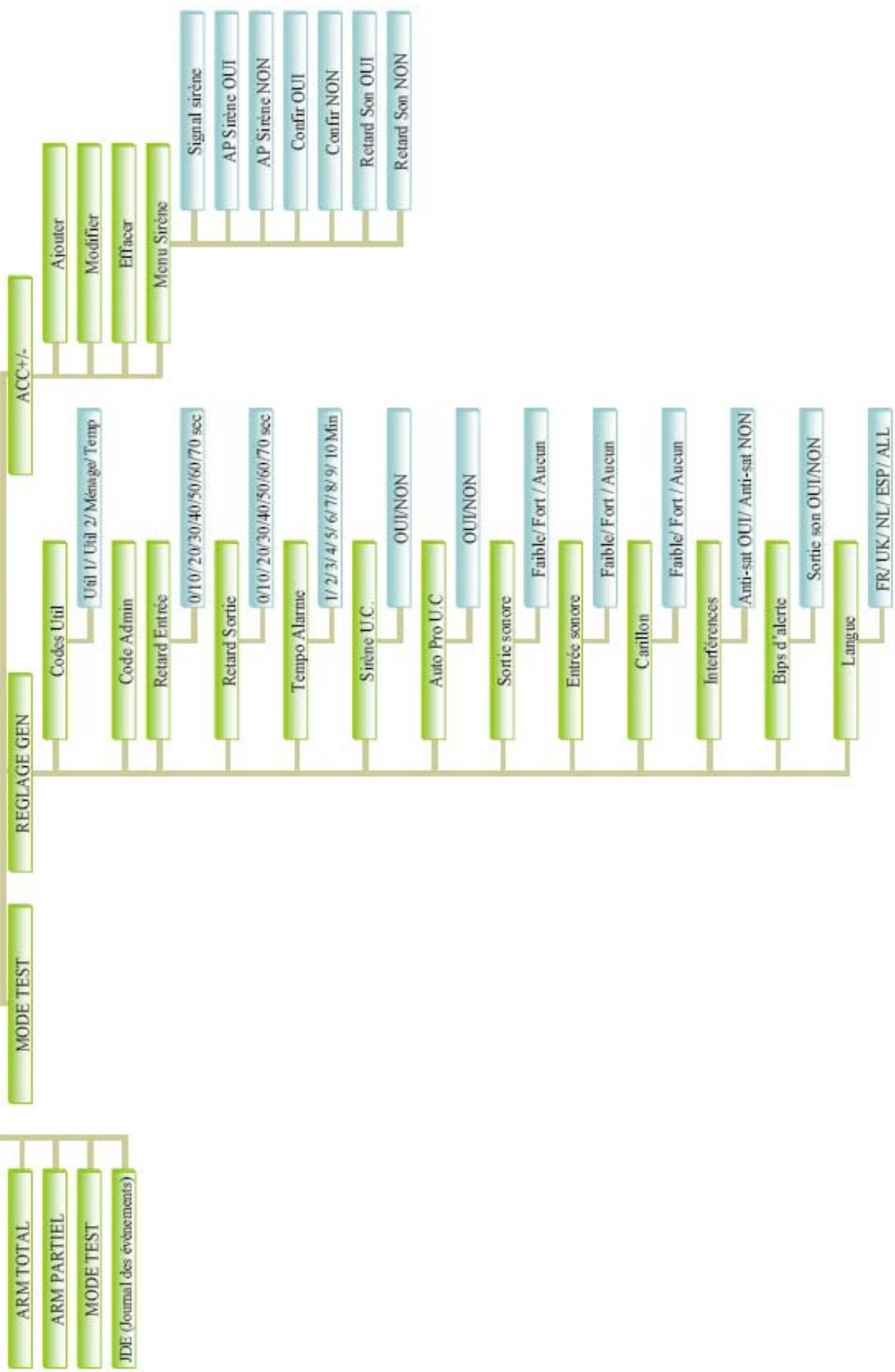

TABLEAU SYNOPTIQUE DES PROGRAMMES

Code Utilisateur 1 ou 2+OK

Pour revenir à tout moment à l'étape précédente, appuyer sur “G”.

Étape 4. Puis le menu de programmation s'affiche.

Etape 5. Appuyez sur "▲", "▼" pour déplacer le curseur en haut ou en bas, les :

Mode Test - Régles Généraux. Acc+/−

II. réglages généraux

Ce menu permet de définir les codes d'accès à la centrale et de personnaliser un certain nombre de paramètres de fonctionnement :

1. Codes secrets utilisateur

• 4 Codes Secrets peuvent être programmés : “Utilisateur 1”, “Utilisateur 2”, “Ménage” et “Temp”.
• “Utilisateur 1” et “Utilisateur 2” : Utilisables pour armer/désarmer la centrale, mettre en mode test et accéder au journal d'événements.
• "Ménage" permet uniquement un Armement Total.
• "Temp" : permet une seule manœuvre de désarmement puis d'armement ou une seule manœuvre d'armement (Le code est invalidé après une manœuvre d'armement).
• Chaque Code Secret est constitué de 4 chiffres. Le Code Secret “0000” est activé par défaut pour “Utilisateur 1”. Les autres codes ne sont pas au départ actifs. Avant de régler votre propre Code Utilisateur, “0000” doit être saisi à chaque fois que “Entrer Code” est affiché à l'écran.

Pour régler votre propre code utilisateur

Étape 1. Déplacer le curseur sur le menu "Code Utilisateur" puis appuyez sur "OK". L'écran suivant s'affiche :

• Le "o" affiché près de "Utilisateur 1" indique que celui-ci "Utilisateur 1" est activé avec 0000 comme code par défaut.
• Le "x" affiché après "Utilisateur 2", "Ménage" et "Temp" indique que ces codes ne sont pas actifs.

Étape 2. Utilisez les flèches pour sélectionner "Utilisateur 1" et appuyez sur "OK"

N

O

u

v

e

a

u

c

o

d

e

.

.

.

.

Étape 3. Saisissez les 4 chiffres du code choisi puis "OK"

Pour revenir en arrêté, appuyer sur G. Le Code Secret d'origine est alors conservé.

Étape 4. L'écran retournera à l'écran précédent et affichera le nouveau code.

Étape 5. Suivez les mêmes étapes pour programmer et activer Utilisateur 2, “Ménage” et le Code Secret “Temp” respectivement.

• Les codes "Utilisateur 1", "Utilisateur 2", "Ménage" et "Temp" doivent être différents. Si des codes identiques sont sélectionnés, l'écran affiche "Déjà pris, composez !". Choisissez dans ce cas un autre code.

Pour activer & désactiver les codes secrets

• Chaque Code Secret sauf “Utilisateur 1” peut être activé ou désactivé en appuyant sur
• Au niveau de l'affichage, les codes actifs sont visualisés par (o), les codes inactifs par (x).

Appuyez sur la touche " L'affichage bascule du mode activé:

U T i 1. 2 (0) 1 1 1 1

U T i 1. 2 (x)

2. Codes secrets administrateur

• Ce Code est utilisé exclusivement pour accéder au mode de Programmation et est réglé sur "0000" en usine.
• IMPORTANT : Sauf si il est également programmé comme Code Utilisateur (1 ou 2), le code Administrateur n'est pas utilisable pour armer ou désarmer le système.
• Comment régler votre Code Administrateur.

Étape 1. À l'aide des flèches positionnez-vous sur Code Admin. et appuyez sur “OK”. L'écran affiche

N

O

u

v

e

a

u

c

o

d

e

.

.

.

.

Etape 2. Saisissez les 4 chiffres du nouveau code choisi puis OK.

Étape 3. Saisissez ensuite à nouveau le code pour contrôle puis OK:

A

n

o

u

v

e

a

u

.

.

.

.

.

.

.

L'écran retourne au menu « Réglages Généraux »

• Si le code n'est pas correct, un message "Code est incorrect" s'affichera 2 secs. et vous devrez répéter l'opération 3.
• Il est recommandé de régler le "Code Admin" différemment des codes utilisateurs, pour que chaque personne responsable ait accès à la programmation. Toutefois, il peut être identique au code utilisateur 1 pour une utilisation plus facile.

Quand vous entrez dans les écrans de réglage individuels suivants, la valeur affichée à l'écran ou l'option que le curseur indique est le réglage en cours de chaque élément.

Si il n'est pas nécessaire de changer le réglage en cours, appuyez simplement sur “G” pour sortir.

3. Retard à l'entrée

Ce mode permet de sélectionner le temps de retard à l'entrée, s'écoulant entre une détection et le déclenchement de l'alarme. Le salarié peut varier de 0 à 70 sec. par tranches de 10-sec.

Utilisez les touches “▲”, “▼” pour afficher le délai souhaité, puis appuyez sur “OK”. 10 secs. est réglé par défaut.

Le temps de retard à l'entrée ne concerne que les détecteurs paramétrés en mode « ENTREE » et « TEMP PARTIEL » (voir plus loin).

4. Retard à la sortie

Ce mode permet de sélectionner le temps de sortie s'écoulant entre l'envoi d'une instruction d'armement et l'armement effectif de la centrale. Le délai peut varier de 0 à 70 sec. par tranches de 10 sec.

R

e

t

a

r

d

S

o

r

t

i

e

1

0

s

e

c

.

Utilisez les touches "▲", "▼" pour afficher le salarié souhaité, puis appuyez sur "OK". 10 sec. est réglé par défaut.

5. Tempo d'alarme

Il s'agit de la durée de fonctionnement de la sirène intégrée quand une alarme est activée. Sur la centrale ce délai peut varier de 1 min. à 10 min. par tranche d'1 min.

Utilisez les touches "▲", "▼" pour passer d'une valeur à une autre puis appuyez sur "OK". - 3 minutes est réglée par défaut.

6. Sirene UC

Permet l'activation ou la désactivation de la sirène intégrée à la centrale.

• Appuyez sur “▲”, “▼” pour sélectionner l'option souhaitée puis sur “OK.
• "Sirène U. C OUI" (sirène active) est réglée par défaut.

7. Auto-pro. u. c.

Permet d'activer ou de désactiver la protection à l'arrachement et à l'ouverture de la centrale.

A

-

P

U

.

C

.

N

O

N

A

-

P

U

.

C

.

O

U

I

• Appuyez sur “▲”, “▼” pour sélectionner la valeur souhaitée puis “OK”.
• “APU. C. NON” est réglé par défaut.

L'autoprotection de la centrale s'active d'elle-même après une vingtaine de minutes, donc vous n'êtes pas obligé de penser à activer cette fonction.

8. Sortie sonore

Permet de sélectionner un volume faible, fort ou de supprimer les bips d'advertisement sonores émis pendant le retard à la sortie.

F

a

i

b

I

e

F

o

r

t

A

u

c

u

n

• Appuyez sur les touches “▲”, “▼” pour sélectionner la valeur souhaitée puis “OK”.
• "Faible" est réglé par défaut.

9. Entre esonore

Permet de sélectionner un volume faible, fort ou de supprimer les bips d'avertissement sonores émis pendant le retard à l'entrée.

F

a

i

b

I

e

F

o

r

t

A

u

c

u

n

• Appuyez sur les touches “▲”, “▼” pour sélectionner la valeur souhaitée puis “OK”.
• "Faible" est réglé par défaut.

Les réglages sonores n'influent que sur les Bips de signalisation et n'affectent pas la puissance de la sirène sur la centrale, qui n'est pas réglable en intensité.

10. Carillon

La centrale dispose d'un carillon d'entrée, qui sera activé par les détecteurs paramétrés en mode « ENTREE » (voir plus loin) lors d'une détection, lorsque la centrale n'est pas armée.

Ce menu permet de valider ou d'invalider le carillon sur la centrale et de sélectionner entre un volume fort ou faible.

C

a

r

i

l

l

o

n

f

a

i

b

l

e

C

a

r

i

l

l

o

n

f

o

r

t

C

a

r

i

l

l

o

n

N

O

N

• Appuyez sur les touches “▲”, “▼” pour sélectionner la valeur souhaitée puis “OK”.
• "Carillon faible" est réglé par défaut.

11. Interférences

La centrale possède un dispositif de détection des interférences radio sur sa fréquence, susceptibles de générer les liaisons avec ses accessoires. Le menu INTERFERENCES permet d'activer ou de désactiver ce dispositif.

• Quand le dispositif est actif, si des interférences de plus de 30 secondes sont détectées, la Centrale indiquera un message d'erreur en modes Désarmé et Partiel mais déclenchera l'alarme en mode Total (voir plus loin les modes d'armement du système).
• Quand le dispositif est inactif, la centrale ne réagira pas en cas d'interférences.

A

n

t

i

-

s

a

t

.

O

U

I

A

n

t

i

-

s

a

t

.

N

O

N

• Appuyez sur les touches “▲”, “▼” pour sélectionner la valeur souhaitée puis “OK”.
• “Anti-sat. NON” (inactif) est réglé par défaut.

12. Bips d'alerte

Ce menu permet d'activer ou de désactiver les bips d'alerte en cas d'erreurs système.

B

i

p

a

I

a

r

m

e

O

U

I

• Appuyez sur les touches “▲”,“▼” pour sélectionner la valeur souhaitée puis “OK”. “Bip alarmé OUI” est réglé par défaut.

Si "Bip alarmé OUI" est choisi, en mode Désarmé la centrale fera entendre un bip toutes les 30 sec. dans les cas où une erreur système persiste.

13. Langues

Choisissez la langue d'affichage souhaitée.

E

n

g

l

i

s

h

F

r

a

n

ç

a

i

s

N

e

d

e

r

l

a

n

d

s

D

e

u

t

s

c

h

E

s

p

a

n

o

l

• Appuyez sur les touches “,” ∇ ” pour sélectionner la valeur souhaitée puis “OK”.

1. Ajouter des accessoires

Les accessoires de commande (télécommande et clavier déporté) et de détection (déteceurs PIR et d'ouverture et détecteurs de risques domestiques) doivent faire l'objet d'un apprentice passage par la centrale, afin de pouvoir dialoguer avec elle.

Cet apprentissage se fait par le menu "Ajouter Acc."

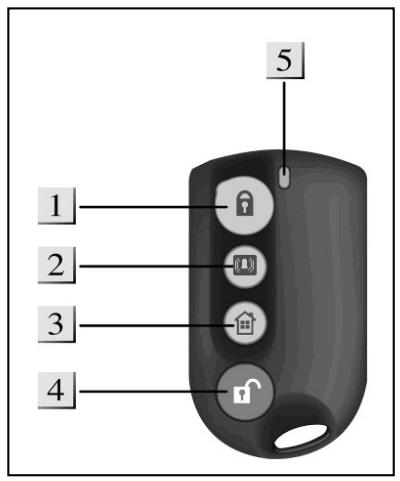

1.1 Télécommande HA2000R

La télécommande permet de mettre la centrale en modes d'armement TOTAL, PARTIEL, DESARMEMENT et aussi de proceder à un déclenchement « panique » de l'alarme.

1. Touche

Appuyer pendant 3 secondes pour un armement TOTAL

2. Touche

Appuyer pendant 3 secondes pour un déclenchement en alarme panique.

3. Touche

Appuyer pendant 3 secondes pour un armement PARTIEL.

4. Touche

Appuyer pendant 3 secondes pour un désarmement (à partir d'une situation d'armement TOTAL ou PARTIEL). Si l'alarme sonne, elle s'arrête.

Témoin d'émission

Si vous appuyez sur l'une des quatre touches pendant 3 secondes, la diode s'allume pour confirmer l'envoi du signal correspondant à la Centrale.

- Pile

La télécommande fonctionne avec une pile Lithium "CR2032" de 3V 230 mAh. La durée de vie de la pile est d'environ 2 ans.

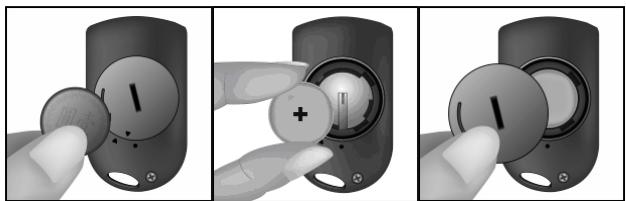

Mise en service

• Enlevez le couvercle en le faisant tourner dans le sens contraire des aiguilles d'une montre avec une pièce de monnaie.
• Insérez la pile comme indiqué dans le schéma avec le + vers vous. Refermez le couvercle en le faisant tourner en sens inverse.
• La centrale étant à l'état « Désarmé », appuyez sur puis composez le code Administrateur puis OK. Sélectionnez le menu “Acc. +/-” puis OK, puis « Ajouter Acc. » puis OK. L'écran affiche :

A

p

p

u

y

e

r

O

K

:

A

c

c

.

à

a

j

o

u

t

e

r

!

• Appuyez sur une des touches de la télécommande pendant 3 secondes. La centrale affiche :

• Appuyer sur OK pour confirmer. Vous pouvez ensuite attribuer un nom à la télécommande (ex. prénom de la personne qui l'utilise):

E

n

t

r

e

z

s

o

n

N

O

M

:

.

.

.

.

.

.

.

.

.

.

.

+

O

K

• Vous pouvez entrer jusqu'à 12 caractères de votre choix suivis de "OK" ou appuyer simplement sur "OK" si vous ne souhaitez pas utiliser cette possibilité.
• Quand l'écran "Entrez son NOM" apparaît, le clavier peut être utilisé pour entrer le texte, comme les "texto" d'un téléphone portable.
• Quand vous appuyez sur la touche “ ”, les caractères passeront de majuscules en minuscules et seront indiqués à la première ligne de l'écran soit dans la case du haut ou celle du bas au format “NOM” ou “nom”.

1	1
2	ABC2(abc2)
3	DEF3.def3)
4	GHI4(ghi4)
5	JKL5(jkl5)
6	MNO6(mno6)
7	PQRS7(pQRS7)
8	TUV8(tuv8)
9	WXYZ9(wxyz9)
0	<espace>0

	/ & .',
	Sélection minuscule ou Majuscule
▲	Espace en avant
▼	Espace en arrière
	Effacer caractère et espace en arrière

Appuyez ensuite sur "OK" pour terminer.

Le nom peut être effacé en appuyant sur ∇ puis sur "OK".

• Si vous avez d'autres télécommandes à enregistrer, procéder de la même façon.

1.2 Contact d'ouverture HA2000M

Le Contact d'Ouverture (ou Contact Magnétique) est utilisé pour détecter l'ouverture et la fermeture des portes et fenêtres. De façon générale, le Contact d'Ouverture est fixé sur le cadre de la porte ou fenêtre et l'aimant lui fait face sur le battant. Quand la porte s'ouvre, l'aimant s'éloigne et un signal d'alarme est envoyé à la centrale.

Le Contact d'Ouverture est constitué de deux parties, une base et un couvercle. Le couvercle contient toute l'électronique et la base sert à la fixation sur le support. Un contact d'autoprotection protège le boîtier contre les ouvertures ou l'arrachement de la surface sur laquelle il est monté.

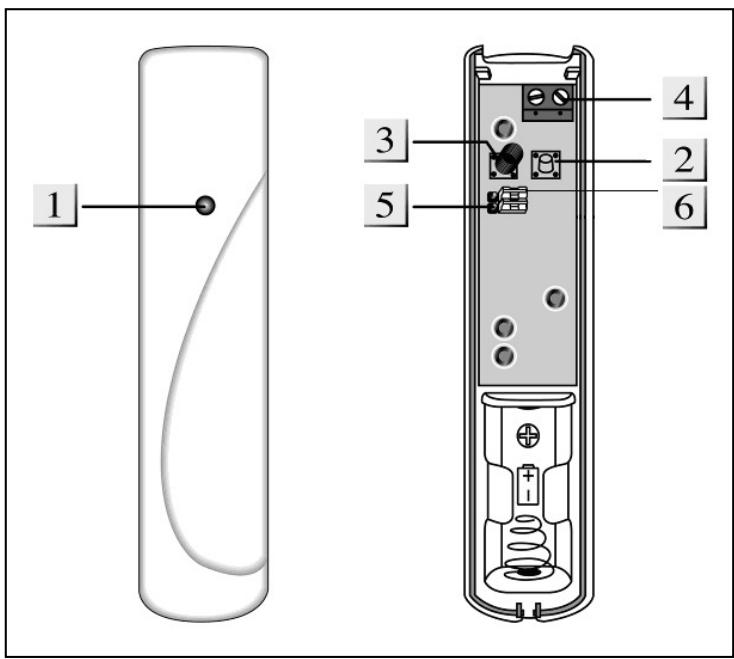

Description

Desserer sur une longueur de 5 mm environ la vis à la base du détecteur (elle ne sort pas complètement) puis séparer les deux parties en commençant par l'extrémité où se trouve la vis.

2. Bouton enregistrement / test

Ce bouton est utilisé pour tester la communication radio avec la centrale et pour l'enregistrement du détecteur sur la centrale.

3. Contact d'auto protection.

Protège le boîtier des ouvertures ou de l'arrachement.

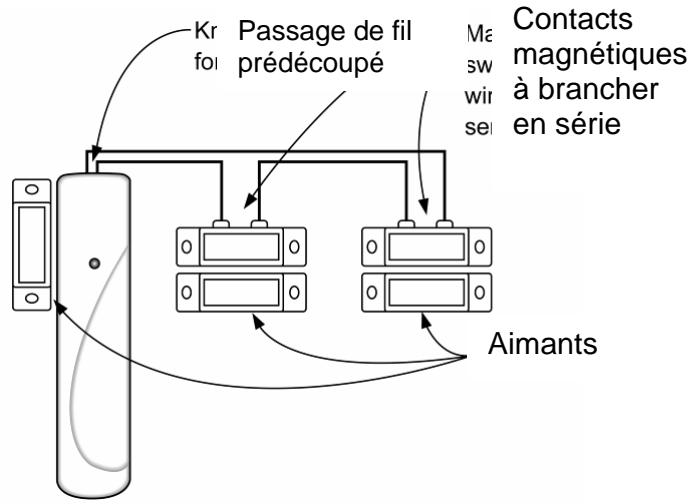

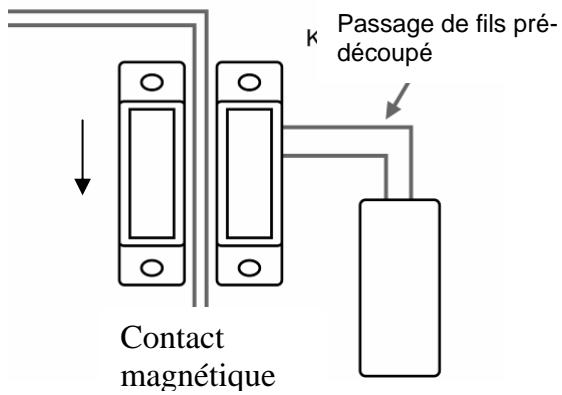

4. Bornier supplémentaire

Permet le raccordement de détecteurs filaires supplémentaires délivrant un contact sec de type N. F. (Normalement fermé).

5. Cavalier mode TEST JP1

Ce cavalier (celui du haut) est utilisé pour permettre le Contact d'Ouverture en mode Test :

Si le cavalier est sur ON (à cheval sur les deux broches), le contact d'ouverture est en mode Test. La diode s'allume lors de chaque ouverture ou fermeture de la porte, ce qui permet de contrôler le bon fonctionnement du détecteur.

Si le cavalier est sur OFF (le cavalier est enlevé ou à cheval sur une seule broche), le contact d'ouverture est en mode normal. (mode par défaut)

6. Cavalier de sélection de fonctionnement (JP2)

Ce cavalier (celui du bas) est à positionner en fonction de l'utilisation de l'aimant :

Positionner le cavalier sur ON si vous ne souhaitez pas utiliser l'aimant (seuls les détecteurs filaires connectés au bornier activeront le Contact d'Ouverture).

Positionner le cavalier sur OFF si vous souhaitez utiliser l'aimant.

• Quelle que soit la position du cavalier JP2, le bornier reste actif.

Témoin lumineux

En mode de fonctionnement Normal, la diode sur la face avant du détecteur ne s'allumera pas sauf dans les situations suivantes :

• Dans le cas de piles faibles, chaque fois que le contact d'ouverture sera activé (ouverture ou fermeture de porte.)
• Si le couvercle est ouvert et si l'interrupteur Auto-P est désactivé.

- Pile

Le Contact d'Ouverture fonctionne avec une pile 3.6V Lithium dont la durée de vie dépasse en général 3 ans.

Le niveau de la pile est surveillé, un signal de pile faible est envoyé à la centrale 1 mois avant l'épuisement total de la pile.

Supervision

• Après installation, le contact d'ouverture transmet automatiquement des signaux de supervision à des intervalles de 30 à 50 min à la centrale.
• Si la centrale cesse de recevoir le signal, elle se met en défaut.

Mise en service

• Insérez la pile dans son logement en prenant soin de respecter la polarité.
• Le témoin lumineux clignote brièvement, attendez pendant 10 secondes.
• La centrale étant déjà dans le menu "Acc. +/-", sélectionnez le menu "Ajouter Acc." puis OK. L'écran affiche :

A

p

p

u

y

e

r

O

K

:

A

c

c

.

à

a

j

o

u

t

e

r

!

• Appuyez sur OK puis appuyez sur le bouton test bleu à l'intérieur du détecteur. L'écran affiche :

• Appuyez sur OK pour confirmer. La centrale vous demande alors de définir le paramétrage du détecteur parmi les suivants :

• Le nombre de paramètres varie en fonction du type de détecteur considéré.

PARAMETRAGE DES DETECTEURS

PARAMETRAGE		CODE	ARMEMENT TOTAL	ARMEMENT PARTIEL
INTRUSION	INSTANT NON	I	DECLENCHEMENT IMMEDIATET
	INSTANT OUI	II
PARTIEL	INSTANT NON	P	DECLENCHEMENT IMMEDIATET	DETECTEUR INACTIF
	INSTANT OUI	PI
ENTREE		E	DECLENCHEMENT RETARDE + CARILLON SI CENTRALE DESARMEE
TEMP PARTIEL	INSTANT NON	D	DECLENCHEMENT IMMEDIATET	DECLENCHEMENT RETARDE
	INSTANT OUI	DI
24H		H	DECLENCHEMENT MEME SI CENTRALE DESARMEE, MODE UTILISABLE UNIQUÉMENT POUR LES DETECTeurs D'OUVERTURE UTILISES COMME RELAIS POUR LE RACCORDEMENT DE DETECTeurs FILAIRES (Incendie et autres risques domestiques)
FEU		F
AGGRESSION		P	DECLENCHEMENT MEME SI CENTRALE DESARMEE, MODE UTILISABLE POUR télécommande HA2000R et médaillon HA2000SOS
MEDICALE		M	DECLENCHEMENT MEME SI CENTRALE DESARMEE, MODE UTILISABLE POUR medaillon HA2000SOS et interrupteur panique HA2000PB
ALARME int .ou ext.		Al ou AE	DECLENCHEMENT DE BIPS SUR LA CENTRALE + SIRENES DEPORTEES, MODE UTILISABLE POUR Détecteur d'inondation HA2000W et Détecteur de monoxyde de carbone HA2000CO

• En vous référant au tableau de la page précédente, CHOISSEZ le paramétrage pour le détecteur d'ouverture, en fonction de son emplacement et de l'utilisation prévue.
• Si le détecteur d'ouverture est utilisé en mode intrusion, les paramétrages INTRUSION, PARTIEL, ENTREE, TEMPS PARTIEL sont utilisables. Utiliser impératifement PARTIEL pour un détecteur qui ne devra fonctionner qu'en armement TOTAL mais PAS en armement PARTIEL (par exemple ceux situés dans les pièces que vous occupez la nuit).
• Si le détecteur sort de relais pour des détecteurs domestiques devant déclencher l'alarme dans toutes les conditions (centrale armée ou désarmée), utilisez les modes 24H, ou FEU si il s'agit spécifique d'une détection incendie.
• Positionnez le curseur en face du paramétrage désiré et appuyez sur OK. L'écran vous invite ensuite à définir le mode de déclenchement :
• En mode « Instantané OUI», le déclenchement de l'alarme durant une temporisation d'entrée sera instantané après sollicitation du détecteur.
• En mode « Instantané NON», la centrale attend la fin de la temporisation d'entrée avant de déclencher l'alarme, après sollicitation du détecteur.
• Positionnez le curseur en face du réglage désiré puis appuyez sur OK. L'écran affiche ensuite :

E

N

t

r

e

z

s

o

n

N

O

M

:

.

.

.

.

.

.

.

.

.

.

.

+

O

K

• Vous pouvez attribuer un nom au détecteur, de manière à faciliter l'identification ultérieure d'un problème, par exemple l'origine d'une alarme. Ex : « chambre 1 »
• Vous pouvez entrer jusqu'à 12 caractères de votre choix suivis de "OK" ou appuyer simplement sur "OK" si vous ne souhaitez pas utiliser cette possibilité. L'écran affiche ensuite l'accessoire ajouté et vous demande une dernière fois de confirmer :

M

Z

o

n

e

0

2

I

I

C

O

n

f

i

r

m

e

r

(O

K

?

)

• Dans cet exemple :
• M : indique que l'accessoire est un détecteur magnétique d'ouverture.
• Zone 02 : La zone est attribuée en série de façon automatique par la centrale (02 car vous avez déjà enregistré une télécommande).
• I: il s'agit du code indiquant le paramétrage choisi (liste des codes dans le tableau page précédente)
• Confirmer en appuyant sur OK, l'enregistrement du détecteur est terminé et l'écran returne au menu d'ajout d'accessoires, vous permettant le cas échéant d'enregistrer d'autres détecteurs. Pour sortir et revenir au mode DESARME, appuyer sur la touche G

1.3 Détector PIR HA2000P

Le détecteur PIR permet une détection de mouvements au sein d'une zone assignée et déclenche l'alarme si un intrus traverse son champ de détection.

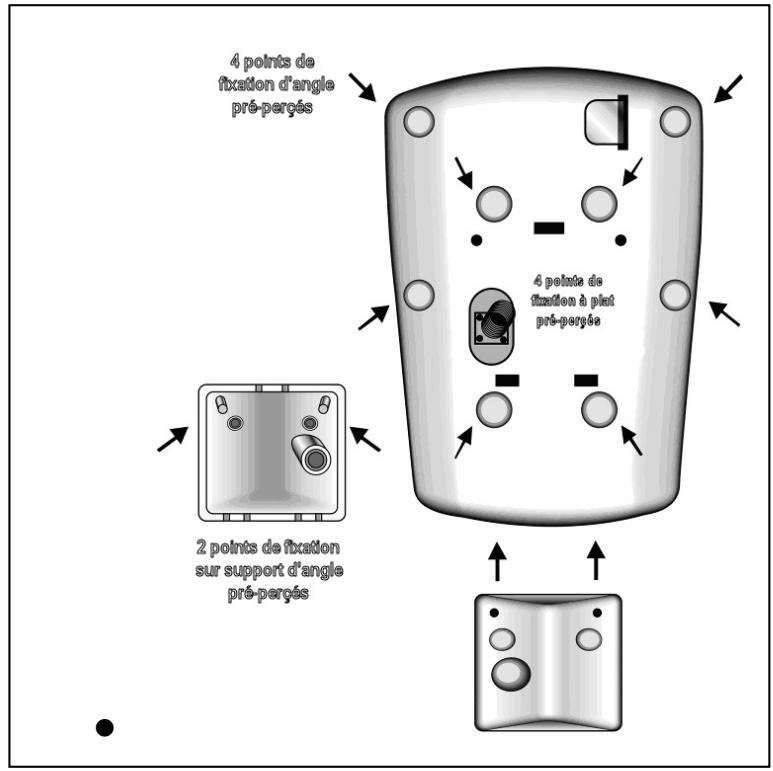

Le détecteur est constitué de deux parties : un couvercle et sa base. Le couvercle contient toute l'électronique et l'optique, la base permet la fixation. Un montage d'angle est possible grâce au support.

triangulaire fourni mais le détecteur peut aussi être fixé à plat sur un mur. Dans ce cas, le support triangulaire ne sera pas utilisé.

Un interrupteur d'autoprotection déclenché l'alarme si le détecteur est arraché du mur (montage à plat) ou de sa base en cas de montage en angle.

- Pile

Le détecteur PIR fonctionne avec une pile 3.6V Lithium dont la durée de vie dépasse en général 3 ans.

Le niveau de la pile est surveillé, un signal de pile faible est envoyé à la centrale 1 mois avant l'épuisement total de la pile.

Supervision

• Après installation, le détector PIR transmet automatiquement des signaux de supervision à des intervalles de 30 à 50 min à la centrale. Si la centrale n'a pas reçu le signal après un temps programme, elle se met en défaut.

Le PIR est donc pour offrir une détection jusqu'à 12 mètres sur s'il est monté à 2 mètres au-dessus du sol (en fonction de paramètres comme température ambianté, importance de la masse en déplacement, direction du déplacement par rapport au détecteur)

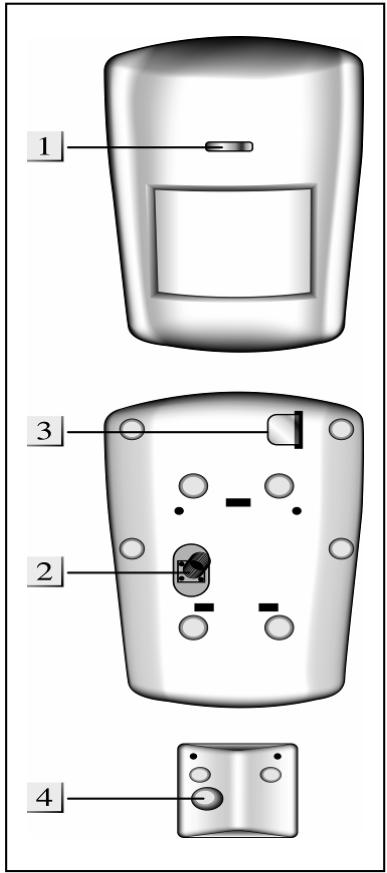

1. Bouton test et témoin lumineux

Le bouton test est double d'un témoin lumineux. Le bouton test est utilisé pour tester la performance de la radio et pour l'enregistrement du détecteur sur la centrale. Le témoin lumineux est utilisé pour indiquer l'état du système.

2. Interrupteur d'auto-protection

L'interrupteur d'Auto Protection protège le boîtier d'une ouverture non autorisée.

Mode normal

Le PIR se désactive de lui-même pendant environ 1 minute pour économiser de l'énergie après chaque détection. Si un autre mouvement est détecté pendant ce délai, le temps de mise en sommeil des émissions sera prolongé d'une minute. De cette façon, les mouvements continus devant un PIR ne sollicitent pas les piles.

Mode test

Il est obtenu en appuyant sur le bouton Test situé sur la face avant

au-dessus de la lentille. En mode Test, la détection est répétitive et le témoin lumineux clignote à chaque fois qu'un mouvement est détecté. À chaque fois que le bouton Test est pressé, le PIR transmettra un signal radio à la centrale pour un test de portée radio et reste en mode test pendant 3 min. à l'issue desquelles le détecteur revient en mode normal.

Témoin lumineux

En fonctionnement normal, le témoin lumineux ne s'allume pas sauf dans les situations suivantes:

• Quand la pile est faible, le témoin lumineux s'allume pendant environ 2 secondes lors des détections.
• Si le détecteur est ouvert et l'interrupteur d'autoprotection n'est pas fermé, le témoin lumineux

s'allume pendant environ 2 secs. pour indiquer la transmission du signal d'autoprotection.

Initialisation

• Tirez la languette isolante vers vous pour permettre la pile en service. La languette doit sortir complètement et ne sera plus utilisée.
• Le témoin lumineux clignote de manière continue pendant 30 secondes (période d'initialisation). Pendant ce temps, le PIR n'est pas actif. À l'issue de ce délai, le témoin s'éteint et le PIR est prêt à fonctionner.
• La centrale étant dans le menu "Acc. +/-", sélectionnez le menu "Ajouter Acc." puis appuyez sur OK. L'écran affiche

A

p

p

U

y

e

r

O

K

:

A

c

c

.

à

a

j

o

u

t

e

r

!

• Appuyez sur le bouton test du détecteur. L'écran affiche

D

ét

et

ct

ct

e

ur

P

I

R

:

Dé

t

ec

ct

é

(

O

K

?

)

Appuyez sur OK pour confirmer. - La centrale vous demande alors de définir le mode de fonctionnement du détecteur. Procédez de la même façon que pour le détecteur d'ouverture, après avoir choisi le paramétrage adéquat à l'aide du tableau.

Positionnez le curseur en face du paramétrage désiré et appuyez sur OK. L'écran vous invite ensuite à définir le mode de déclenchement (Instantané ou retardé). Positionnez le curseur en face du réglage désiré puis appuyez sur OK. L'écran affiche ensuite :

E

nt

r

e

z

s

o

n

N

O

M

:

.

.

.

.

.

.

.

.

.

.

.

+

O

K

• Vous pouvez attribuer un nom au détecteur, de manière à faciliter l'identification ultérieure d'un problème, par exemple l'origine d'une alarme. Ex : « SEJOUR »
• Vous pouvez entrer jusqu'à 12 caractères de votre choix suivis de "OK" ou appuyer simplement sur "OK" si vous ne souhaitez pas utiliser cette possibilité. L'écran affiche ensuite l'accessoire ajouté et vous demande une dernière fois de confirmer :

P I R Z o n e 0 3 | P | C O n f i r m e r (O K ? )

• Dans cet exemple :
• PIR : indique que l'accessoire est un détecteur PIR.
• Zone 03 : La zone est attribuée en séquence de façon automatique par la centrale (03 si vous avez par exemple précédemment enregistré une télécommande et un détecteur d'ouverture).
• P : il s'agit du code indiquant le paramétrage besoini (liste des codes dans le tableau des paramétrages)
• Confirmer en appuyant sur OK, l'enregistrement du détector est terminé et l'écran returne au menu d'ajout d'accessoires, vous permettant le cas échéant d'enregistrer d'autres détecteurs. Pour sortir et revenir au mode DESARME, appuyer sur la touche G

1.4 Médaillon de détresse HA2000SOS

La procédure d'enregistrement du médaillon est similaire à celle utilisée pour les détecteurs. Le signal de reconnaissance est envoyé en appuyant sur le bouton de détresse pendant 2 secondes. Vous pouvez ensuite spécifier le paramétrage au besoin entre les modes AGRESSION ou MEDICAL.

1.5 Interrupteur panique HA2000PB

La procédure d'enregistrement de l'interrupteur est similaire à celle utilisée pour le médaillon HA2000SOS. Le signal de reconnaissance est envoyé en appuyant sur le bouton de détresse pendant 2 secondes. Vous pouvez ensuite spécifier le paramétrage au besoin entre les modes AGRESSION ou MEDICAL.

1.6 Détecteur d'oxyde de carbone HA2000CO & d'inondation HA2000W

Le détecteur HA2000CO est enregistré simplement en appuyant sur le bouton sur la face avant du détecteur (voir guide détaillé fourni avec le détecteur). Le détecteur bipera 3 secondes.

Pour le détecteur d'inondation HA2000W, démonter le détecteur en enlevant les vis, le signal de reconnaissance est envoyé à la centrale en appuyant sur l'interrupteur bleu situé sur la carte.

Vous sousqueensuite spécifiez le paramétrage de chaque détecteur parmi 2 modes différents :

• "Al" pour Alarme Interne

Seule la sirène de la centrale est activée (en cas d'alerte, les sirènes déportées intérieure et extérieure sont inactives).

• “AE” pour Alarme Externe

En cas d'alerte, la sirène de la centrale et aussi les sirènes déportées seront activées.

1.7 Détecteur de fumée HA2000S

L'apprentissage du détecteur de fumée par la centrale se fait après que le calibrage automatique du détecteur soit terminé (voir détails sur le guide du détecteur). Appuyer sur la touche Test du détecteur, la centrale indique

• Confirmer en appuyant sur OK.
• Dans l'exemple ci après:

S

Z

o

n

e

0

8

F

C

o

n

f

i

r

m

e

r

(

O

K

? )

Le détecteur est visualisé comme « S » (Smoke = fumée en anglais), la centrale lui alloue la zone 08 (7 accessoires étaient déjà mémorisés), et le détecteur se positionne automatiquement en zone F (FEU).

1. Voyant d'Etat
2. Voyant d'Information
3. Voyant d'Erreur
4. Caches Vis
5. Touche Armement Total
6. Touche Armement Partiel
7. Touche - pour retourner en arrêt d'une étape et demande d'information à la centrale
8. Touche Désarmement
9. Touche #

10. Touche

• pour entrer dans le menu programmation
• Touche Médicale + - appuyez sur les deux touches 7 et 9 pour déclencher l'alarme Médicale
• Touche Incendie
• appuyez sur les deux touches 4 et 6 pour déclencher l'alarme Incendie
• Touche Agression A
• appuyez sur les deux touches 1 et 3 pour déclencher l'alarme Aggression
• Trous de fixation
• Interrupteur Auto-P

• En veille, tous les voyants sont éteints. Quand vous appuyez sur une touche, le voyant d'état rouge s'allume pendant 5 secondes indiquant que le HA2000K est actif.
• Le voyant d'état s'éteint quand vous avez appuyé sur une série de touches valides ou quand la pause entre les touches est plus longue que 5 secondes.
• Si le voyant d'état s'éteint avant qu'une série de touches valide soit terminée, la manœuvre est ignorée.
• Un bip court est entendu lors de chaque appui sur une touche.
• Trois bips continus indiquent que l'utilisateur doit répéter son action.

Alimentation:

• Le clavier fonctionne avec une pile CR2450 3V au lithium pré-installée en usine dont la durée de vie normale est de 3 ans avec une moyenne de 5 activations par jour.

VOYANT	FUNCTION	VERT		ROUGE
		FIXE	CLIGNOTANT	FIXE	CLIGNOTANT
	ETAT	Mode Test	Piles faibles (en mode test)	Témoin touche	Piles faibles (en mode normal)
	INFO	mode DESARME	ERREUR (code faux, pas de réponse centrale, etc)	mode TOTAL	mode PARTIEL
	ERREUR			Mémoire d'Alarme	ERREUR SYSTEME (autoprotection, probl. supervision, etc)

• Si la pile est faible, le voyant d'État clignote (vert en mode Test ou rouge en mode normal) pendant le fonctionnement. Le signal de pile faible est alors envoyé à la centrale.

Fonction économique d'énergie

En vue, le HA2000K n'utilise pas d'énergie. Il s'active pendant 5 secondes quand vous appuyez sur une touche.

• Avec 5 secondes d'inactivité, les voyants s'éteignent et le clavier retourne au mode veille.

Mode test:

• Il permet une désactivation temporaire de l'autoprotection, par exemple lors de l'installation du clavier ou pour changer la pile. Pour passer en mode test, saisissez le code Administrateur du clavier réglé par défaut 0000 puis

Le voyant d'état s'allume vert fixe.

A partir du mode test, les fonctions suivantes sont accessibles :

Transmission du signal d'enregistrement et de test du clavier : “ ” + “7” - Activation de l'alarme panique à doubles touches —“ ” + “2” - Activation de l'alarme incendie à doubles touches —“ ” + “3” - Activation de l'alarme Médicale à doubles touches —“P” + “4” - Changement du code Administrateur —“ ” + “6” - Désactivation de toutes les doubles touches - "P" + "5" - Le clavier permet le cas échéant un armement PARTIEL ou TOTAL sans exiger de code utilisateur (par exemple pour permettre ces manoeuvres à un utilisateur occasionnel à qui l'on ne souhaite pas délivrer de code autorisant le désarmement.) Cette fonction peut être activée ou désactivée comme suit :

• Autoriser l'Armement Total / Partiel sans Code Utilisateur : “P” + “8”
• Interdire l'Armement Total / Partiel avec Code Utilisateur — “ • ” + “9”
• Pour sortir ’indicateur d’État passe de vert à rouge avant de s’éteindre, puis le clavier revient en mode veille. Sinon le clavier sortira automatiquement du mode Test après 5 minutes.

Installation:

Etape 1. Placez le clavier en mode Test en entrant "0000" puis "". Le clavier émet un bip long et le voyant d'état s'allume vert fixe.

Etape 2. Enregistrer ensuite le clavier sur la centrale :

Sélectionnez, sur la centrale, le menu "Acc.+/-" puis le sous-menu "Ajouter Acc."

Sur le clavier, appuyez sur "®" et « 7 ». Le clavier et la centrale émettent un bip.

Terminer l'enregistrement sur la centrale comme vous l'avez fait pour les autres accessoires.

Étape 3. Après enregistrement du clavier, mettez la centrale en Mode Test, tenez le clavier à l'endroit prévu pour son montage, puis appuyez sur "®" et "7" pour contrôler que la centrale est bien à portée.

Vous ne pouvez pas enregistrer le clavier sur la centrale si un autre accessoire (télécommande ou détecteur) n'est pas déjà en mémoire.

Le clavier est étanche et vous pouvez sans crainte le positionner à l'extérieur.

Étape 4. Enlevez les 2 caches clipsés sur la partie avant du clavier.

• Utilisez les 2 orifices de passage des vis de fixation comme gabarit pour pointer les emplacements des trous sur le mur support.
• Insérez les chevilles puis montez le clavier à l'aide des 2 vis. Assurez-vous que le ressort du contact d'autoprotection est maintenu appuyé par le support mural.
• Remettez en place les 2 caches de vis puis passez en mode test en appuyant deux fois sur la touche
• Sortir la centrale du mode test.

- Changement du code administrateur:

Le clavier dispose d'un code Administrateur qui autorise exclusivement l'accès au mode test et à la programmation. Ce code est réglé en usine sur « 0000 ». Pour le modifier :

Etape 1. Placez-vous en mode Test, ensuite appuyez sur les touches " et " un long bip sera émis. Etape 2. Entrez "0000" ou le code existant si le code usine a déjà été modifié. Etape 3. Appuyez sur "O", le clavier émet un long bip. Etape 5. Entrez votre nouveau code à 4 chiffres et appuyez sur "#", le clavier émet un long bip.

Etape 6. Appuyez deux fois sur "#" pour sortir du Mode Test.

Fonctionnement

IMPORTANT : Les manœuvres d'armement Total, Partiel et de Désarmement sont effectuées en utilisant l'un au besoin des codes utilisateurs présents SUR LA CENTRALE.

Ces codes ne nécessitant PAS d'être programmés sur le clavier lui-même.

Armement Total : composer un Code utiliser + “ 🅥 ” Armement Partiel : composer un Code utiliser + “ 📦 ” Désarmement : composer un Code utiliser + “ 🍸 ” - Alarme Aggression — “1” + “3” en même temps - Alarme Incendie — “4” + “6” en même temps - Alarme Médicale — “7” + “9” en même temps

Réinitialisation

Si vous avez oublié le Code Administrateur du clavier ou si un dysfonctionnement s'est produit, vous pouvez réinitialiser les paramètres usine sur le clavier de la façon suivante :

Étape 1 Ouvrez le clavier, retirez la pile et activez l'interrupteur d'auto-protection plusieurs fois.

Etape 2 Appuyez sur "3" pendant que vous replacez la pile.

Etape 3 Continuez à appuyer sur "3" jusqu'à ce que 3 bips courts indiquent une réinitialisation réussie

Etape 4 Relâchez le bouton "3"

- Fonction interrogation à distance de la centrale.

Le clavier vous permet de contrôler, par exemple lorsque vous rentrez chez vous, le statut de la centrale, afin de vérifier si elle est armée ou désarmée.

Pour obtenir cette information, appuyez simplement sur la touche du clavier. APRÈS 1 seconde environ (temps d'échange d'information avec la centrale), la diode d'information s'allume de la façon suivante :

• VERT FIXE si la centrale est désarmée (vous pouvez entrer).
• ROUGE FIXE si la centrale est en armement TOTAL (Désarmer avant d'entrée)
• ROUGE CLIGNOTANT si la centrale est en armement PARTIEL

(Désarmer si besoin en fonction des zones actives)

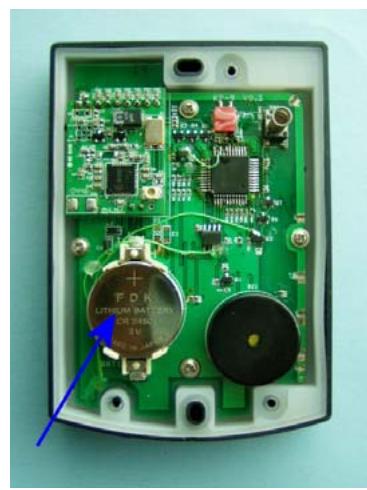

Changer la pile

Etape 1 Mettez la centrale en mode Test.

Etape 2 Démontez le clavier, en enlevant d'abord les caches des vis puis les vis de fixation.

Etape 3 Ouvrez le clavier en démontant les 3 vis de fixation situées à l'arrière.

Etape 4 Enlevez l'ancienne pile et attendez 5 minutes avant de la replacer par une nouvelle, avec le côté marqué + vers vous.

Etape 5 Refermez le boîtier de la même façon, remontez le clavier sur son support et replacez les caches.

Étape 7 Sortez la centrale du mode test.

2. Modifier des accessoires

Pour modifier le paramétrage ou renommer les accessoires qui ont déjà été installés, désélectionnez "Modifier Acc." dans le menu "Acc. +/-". L'écran indique :

D

é

b

u

t

▼

• Cherchez l'accessoire à modifier en utilisant les touches “”, “▲”. Les éléments mémorisés sont listés dans l'ordre des numéros de zone, par exemple :

R				Z	o	n	e	0	1		P
				A	I	e	x	.	.	.	.	.	.	.	.

• Appuyez sur "OK" quand l'accessoire désiré est trouvé, puis à nouveau OK pour confirmer.
• Choisir les nouvelles options de paramétrage parmi celles proposées, vous avez aussi la possibilité de changer le nom de l'accessoire. Terminer en appuyant sur OK, l'écran revient ensuite à l'affichage de la liste.

• Si le menu "modifier Acc." est nécessaire alors qu'aucun accessoire n'a été mémoirisé, l'écran indique "Pas d'accessoire disponible" pendant 2 secs. et retournera au menu des "Acc. +/-".

3. Supprimer des accessoires

Pour effacer un accessoire, CHOISSEZ "Effacer Acc." dans le menu "Acc. +/-". L'écran indique:

D

é

b

u

t

▼

Étape 1. Cherchez l'accessoire à supprimer en utilisant les touches “”, “▲”. Les noms sont listés dans l'ordre des numéros de zone.

• Positionnez le curseur face à l'accessoire à supprimer puis appuyez sur OK. Une confirmation vous est demandée.

P

I

R

Z

o

n

e

0

3

I

I

E

f

f

a

c

e

r

(

O

k

?

)

• Appuyez sur "OK". L'accessoire est maintenant supprimé et l'écran retourne à la liste.

• Si vous n'êtes pas certain de l'accessoire à supprimer, vous pouvez revenir en arrière en appuyant sur G
• Si le menu "Effacer Acc." est choisi alors qu'aucun accessoire n'a été mémoirisé, l'écran indique "Pas d'accessoire disponible" pendant 2 secs. et retourne au menu "Acc. +/-".

4. Programmer une sirène ou un transmetteur d'alerte téléphonique

Si une sirène extérieure ou un transmetteur téléphonique sont prévus dans l'installation, ils doivent être programmés par la centrale. (La centrale envoie un signal radio qui devra faire l'objet d'un apprentissage par la sirène ou le transmetteur).

Pour programmer la sirène ou le transmetteur, sélectionner "Menu Sirène" dans le menu "Acc. +/-" puis appuyer sur OK. L'écran affiche le menu de paramétrage de la sirène:

• Mettez la sirène ou le transmetteur en mode Apprentissage (Référez-vous à son manuel de fonctionnement).
• Dans le Menu Sirène de la centrale déplacez le curseur sur la position "Signal sirène" puis appuyez sur "OK".
• La centrale émet un BIP prolongé en même temps qu'elle envoie éférant au guide correspondant.

4.1 Auto protection de la sirène

La sirène dispose d'un contact d'autoprotection à l'arrachement et à l'ouverture qui peut être activé et désactivé à distance par la centrale.

• Pour désactiver l'Auto Protection de la Sirène sélectionnez “ A-P. Sirène NON ” et appuyez sur “OK”
• Pour activer l'Auto Protection de la Sirene sélectionnez “ A-P. Sirene OUI” et appuyez sur “OK”.

L'auto protection de la Sirene se reactive automatiquement après environ une heure.

4.2 Confirmation d'armement

La sirène peut confirmer l'armement et le désarmement du système en émettant des bips.

• Pour désactiver les bips de confirmation, Sélectionnez “Confirm. Non” et appuyez sur OK.
• Pour activer les bips de confirmation, Sélectionnez "Confirm. Oui" et appuyez sur OK.

4.3 Supprimer la sirène

Pour supprimer la sirène, positionnez-vous dans le menu « Signal Sirène ». Appuyez sur OK puis appuyez simultanément sur les touches 1 et 3. Un BIP prolongé est émis et l'écran affiche “Sirène effacée”.

5. Mode test

Cette fonction est disponible dans le Menu Utilisateur et dans le menu de Programmation et fonctionne de manière identique dans les 2 cas.

Le mode test permet une vérification du fonctionnement des accessoires de commande et de détection du système et aussi une évaluation de la qualité de réception du signal radio reçu par la centrale.

• Positionnez le curseur sur "Mode Test" et appuyez sur OK.
• Si vous sollicitez un détecteur, la centrale émet un son modulé à 2 tons et l'écran vous indique l'accessoire dont le signal a été reçu, par exemple :

• Dans cet exemple le détecteur reçu est un PIR, positionné en zone 01 et en mode INTRUSION. Le chiffre 5 indique la qualité du signal reçu, qui peut varier de 1 à 9, 9 étant la meilleure qualité de réception radio. Le message s'affiche jusqu'à réception du signal venant d'un autre détecteur. La liste des accessoires testes peut etre visualise en la deroulaant a l'aide des touches *et **. Pour sortir du "Mode Test", appuyez sur la touche G.
• En mode de programmation; la centrale sort automatiquement du mode test après 10 minutes si chaque signal n'est reçu (3 minutes à partir du mode test du menu Utilisateur).

• La sirène extérieure peut être testée en armant et désarmant le système, à condition de valider les bips sonores dans le Menu Sirène (« Confirm. Oui »).
• Quand la centrale est armée, la sirène bipe une fois et le feu/flash clignote à l'issue du retard à la sortie.
• Quand la centrale est désarmée, la sirène bipe deux fois et la lumière clignote d'un côté à l'autre deux fois.

1. Economiseur d'énergie & remise en route

La centrale fonctionne avec des piles. Pour préserver l'énergie des piles et prolonger leur durée de vie, la centrale se met en mode économiseur d'énergie dans les deux cas suivants :

• En mode de fonctionnement normal, après 10 secondes d'inactivité des touches.
• En mode de Programmation, après 10 minutes d'inactivité des touches.

En mode économisier d'énergie, l'écran LCD est vierge et le rétroéclairage du clavier est également éteint.

Pour remettre l'affichage en route:

• Appuyez sur n'importe quelle touche numérotée, l'affichage indique "Entrer Code, * _ _ _ _ _". En considérant que le premier numéro entré avec la touche numérotée est le premier chiffre du code qui sera masqué par une étoile *.
• Appuyez sur G, l'affichage indiquera l'état Armé, Désarmé ou Partiel.

2. Entrer dans le menu utilisateur

Quand le système est en mode Désarmé, saisir un code Utilisateur valide permet d'accéder au menu de l'utilisateur. Le système peut ainsi être mis en Armement Total ou en Partiel ou en mode Test et le Journal des événements peut être consulté.

Quand vous appuyez sur la première touche numérotée, le clavier s'allume et l'écran affiche :

E

n

t

r

e

r

C

o

d

e

*

-

-

-

Après saisie d'un Code Utilisateur suivi de “OK”, les deux premières lignes du menu s'affichent dans les 10 secs :

▲

A

r

m

.

T

o

t

a

l

A

r

m

.

P

a

r

t

i

e

l

Le curseur se positionne sur la première ligne ; le menu comprend les options suivantes :

A

r

m

.

T

o

t

a

I

A

r

m

.

P

a

r

t

i

e

I

M

o

d

e

T

e

s

t

J

.

D

.

E

.

Le passage d'une option à l'autre se fait à l'aide des touches “, “ ∇ ”.

1. Armer le système

Si le système est en mode Désarmé, pour armer, procédez comme ceci.

Etape 1. Entrez un code Utilisateur puis "OK". L'affichage indique :

▲

A

r

m

.

T

o

t

a

l

A

r

m

.

P

a

r

t

i

e

l

M

o

d

e

T

e

s

t

J

.

D

.

E

.

Etape 2. Le curseur étant face à “Arm. Total”, appuyez sur “OK”

Étape 3. L'écran devient vide et le retard à la sortie début et est transcrit par une série de bips suivant la temporisation définie au menu RETARD ENTREE.

• Pendant le retard à la sortie, appuyez sur “OK” pour réactiver l'affichage décomptant le temps restant avant armement :

A

R

m

.

d

a

n

s

1

0

s

e

c

Étape 4. Quand le retard à la sortie est écoulé, la centrale émet un long bip. Le système est maintenant en mode Armé.

Le système peut aussi être armé avec la télécommande à l'aide de la touche ou du clavier déporté en composant l'un des codes Utilisateurs programmes sur la centrale, suivi de la touche.

• Si la sirène extérieure est programmée dans le système, elle bipera une fois et son feu flash clignotera une fois à l'issue du retard à la sortie.

2. Arrête le retard de sortie

Le Retard à la Sortie peut être arrêté en désarmant le système.

Étape 1. Appuyez sur “G”

Etape 2. La centrale vous demande de saisir le Code Secret. Le compte à rebours du retard de sortie s'affiche.

Etape 3. Saisissez un Code Utilisateur puis "OK". "Désarmé" s'affiche à l'écran et le système revient

en mode désarmé.

• Le retard de sortie peut également être arrêté en appuyant sur le bouton "D" de la télécommande.

3. Prolonger le retard de sortie

Le temps de retard de sortie peut être prolongé en appuyant sur le bouton “ ” sur le clavier déporté. À chaque fois que le bouton “ ” est appuyé, le délai commencera à partir du début.

1. Désarmer le système

Pour désarmer le système :

Si le système est en mode Total ou en mode Partiel, entrez un code Utilisateur et appuyez sur "OK". Si le code est correct, la centrale émet 2 bips assez courts et retourne au mode désarmé.

L'écran indique :

D

é

s

a

r

m

é

Le système peut aussi être désarmé avec la télécommande à l'aide de la touche ou du clavier déporté en composant l'un des codes Utilisateurs programmés sur la centrale, suivi de la touche.

2. Carillon de porte

Si un Contact d'ouverture ou un détecteur PIR est en "Entrée", la centrale émettra un son carillon à chaque détection (si la fonction carillon est activée).

IV. mode partiel

Le mode Partiel permet de surveiller uniquement certaines pièces ou portes (garage, porte d'entrée, pièces inoccupées durant la nuit...)

1. Entrer en mode partiel

Étape 1. Entrez un code Utilisateur et appuyez sur "OK" dans les 10 secondes qui suivent. L'affichage indique :

▲

A

r

m

.

T

o

t

a

l

A

r

m

.

P

a

r

t

i

e

l

M

o

d

e

T

e

s

t

J

.

D

.

E

.

et le curseur se positionne sur “ Arm. Total ”

Etape 2. Appuyez sur "▼" pour déplacer le curseur vers le bas pour sélectionner "Arm. Partiel".

Etape 3. Appuyez sur "OK".

Étape 4. L'écran suivant s'affiche.

A

r

m

.

d

a

n

s

1

0

s

e

c

Le compte à rebours du Retard de Sortie s'affiche.

L'écran devient vide dans les 10 secs. mais le compte à rebours continue. Si vous appuyez sur "OK", l'affichage réapparaît à nouveau pendant encore 10 secs.

Étape 5. Quand le temps de Retard à la Sortie est terminé, la centrale émet trois bips courts. Le système est en mode Partiel et l'écran LCD reste vide.

• Vous pouvez également mettre le système en mode Partiel en appuyant sur la touche de la télécommande. Sur le clavier déporté, composer un code Utilisateur suivi de la touche

2. Arrête le retard de sortie

Procéder de la même façon qu'en armement total

3. Prolonger le retard de sortie

Procéder de la même façon qu'en armement total

V. activation de l'alarme

• Tous les détecteurs sont actifs et (à l'exception de ceux paramétrés en mode ENTREE) provoquent un déclenchement immédiat de l'alarme.

2. Mode désarmé

• En mode Désarmé ; si une alarme 24H, Incendie, Agression, ou une autoprotection sont déclenchées, la centrale active l'alarme immédiatement.
• Si un Contact d'ouverture ou un détecteur PIR est en "Entrée", la centrale émet un son carillon, si cette fonction est activée.
• Possibilité de déclenchement manuel :
• Alarme Aggression:

Une alarme Aggression peut être déclenchée sur la centrale en appuyant en même temps sur les touches 1 et 3 pendant 2 secondes.

• Alarme Incendie:

Une alarme incendie peut être déclenchée sur la centrale en appuyant en même temps sur les touches 4 et 6 pendant 2 secondes.

• Alarme Médicale:

Une alarme Médicale peut être déclenchée sur la centrale en appuyant en même temps sur les touches 7 et 9 pendant 2 secondes.

3. Mode d'armement partiel

• Déclenchement immédiat pour les détecteurs paramétrés en INTRUSION.
• Pas de déclenchement pour les détecteurs paramétrés en PARTIEL.
• Déclenchement retardé pour les détecteurs paramétrés en mode ENTREE.
• Déclenchement retardé pour les détecteurs paramétrés en TEMPS PARTIEL.
• Déclenchement immédiat en cas d'alarme 24H, Incendie, Aggression.

Intrusion

1. En INTRUSION, la centrale déclenche sa sirène (sauf si elle est désactivée par le menu Sirenne UC/NON) et les sirènes déportées le cas échéant, et un message intrusion est transmis si un transmetteur est utilisé.
2. Les sirènes externes et celle de la centrale sonnent à haute fréquence.

Incendie

1. En INCENDIE, la centrale déclenche sa sirène (sauf si elle est désactivée par le menu Sirenne UC/NON) et les sirènes déportées le cas échéant, et un message incendie est transmis si un transmetteur est utilisé.
2. Les sirènes externes et celle de la centrale sonnent à haute fréquence mais en alternance.

Aggression

1. En AGGRESSION, la centrale déclenche sa sirène (sauf si elle est désactivée par le menu Sirène UC/NON) et les sirènes déportées le cas échéant, et un message agression est transmis si un transmetteur est utilisé.
2. Les sirènes externes et celle de la centrale sonnent à haute fréquence.

Cette alarme ne peut être coupée par la télécommande mais seulement par le clavier de la centrale.

Ceci permet d'éviter que la télécommande ne soit arrachée des mains de l'utilisateur et que l'alarme soit stoppée en utilisant le bouton désarmé.

1. En MEDICAL, la centrale déclenche sa sirène (sauf si elle est désactivée par le menu Sirenne UC/NON) et les sirènes déportées le cas échéant, et un message Médical est transmis si un transmetteur est utilisé.
2. Les sirènes externes et celle de la centrale sonnent à haute fréquence.

VI. arrête l'alarme et affichage à l'écran

Sauf pour une alarme "incendie", l'écran de la centrale reste vierge lors d'un déclenchement.

Pendant une alarme "incendie", la centrale affichera :

Pendant une alarme, pour arrêter la sirène et effacer l'affichage:

Étape 1. Entrez un code Utilisateur, puis appuyez sur "OK".

Etape 2. Si le Code est correct, la sirène s'arrête et l'écran affiche l'origine de l'alarme:

Le capteur qui a déclenché l'alarme est affiché sur la ligne du haut ainsi que le numéro de sa zone et son nom (s'il a été défini) qui seront affichés sur la deuxième ligne.

Etape 3. Appuyez sur "OK", l'affichage sera effacé et remplaçé par "Désarmé".

2. Mémoire d'alarme

Si une alarme a été déclenchée pendant votre absence :

• Quand vous revenez et désarmez le système par le clavier de la centrale, ou à l'aide de la télécommande ou du clavier déporté, la centrale émet 5 bips (2 bips en temps normal). Si le clavier de la centrale est utilisé, l'écran LCD affiche l'origine de l'alarme.
• Appuyez sur "OK" pour effacer.

VII. Situations d'erreur

La centrale est capable de détecter les erreurs système suivantes :

✓ Piles faibles de la centrale ✓ Piles faibles des accessoires Autoprotection des accessoires et de la centrale Interférences radio

1. Affichage des messages d'erreur

• Quand une erreur système persiste, la centrale répond en mode Désarmé de la façon suivante :
• Un bip d'alarme est émis toutes les 30 secondes (si "Bip alarme OUI" est réglé).
• Si vous appuyez sur une touche, la centrale émet une série de bips et le message d'erreur s'affiche.
• Le message d'erreur indique le type d'accessoire avec le numéro de sa zone, son nom et la nature de l'erreur.

P

I

R

B

a

t

t

.

f

a

i

b

I

e

Z

0

3

C

h

a

m

b

r

e

Alternant avec :

D

é

s

a

r

m

é

e

• Si plus d'une situation de fonctionnement erroné persiste, un message d'erreur individuel s'affichera avec 2 sec d'intervalle.
• L'affichage d'erreur sera effacé automatiquement quand l'erreur aura été résolue. Sinon, l'erreur s'affichera à chaque manipulation.
• Vous pouvez forcer l'armement et le désarmement malgré l'erreur affichée.

• Même si le message d'erreur est effacé, les événements de fonctionnement erroné resteront dans le journal d'événements "J. D. E.".

2. Autoprotection des accessoires

En cas d'activation du contact d'autoprotection sur un détecteur, le clavier déporté ou la centrale elle-même, la centrale réagit de la façon suivante :

• En mode Désarmé, uniquement la sirène de la centrale sonne (si celle-ci est validée dans le menu Sirène U. C./OUI). Les sirènes déportées ou Transmetteur Téléphonique sont inactifs.
• Quand le système est en mode Arm. Total ou en Partiel, une alarme d'intrusion est déclenchée.
• Après l'alarme, si les conditions d'Auto Protection persistent, un message d'erreur avec bips sonores est émis à chaque fois que la centrale est utilisée. Le bip d'erreur sera également émis toutes les 30 secondes.
• Quand le problème d'Auto Protection est résolu, l'affichage d'erreur sera effacé automatiquement. Si cet état d'erreur persiste, entrez puis sortez du Mode de Programmation, ceci aura pour effet d'effacer le message.

3. Piles faibles sur des accessoires

Quand une pile faible est détectée sur l'un des accessoires, la centrale émet des bips toutes les 30 secondes et un message d'erreur s'affiche lors du désarmement.

• En cas de piles faibles dans la centrale, la sirène sonne de façon discontinue pour vous informer que les piles doivent être remplacées.

VIII. j.d.e de la centrale

Le J. D. E. (Journal Des Événements) de la centrale mémorise les 20 derniers événements y compris

✓ Armement/désarmement, déclenchements, √ mise en programmation ✓ Erreurs système

• Les événements enregistrés sont affichés dans l'ordre chronologique. Les événements les plus récents seront affichés en premier. Le JDE affiche "début" pour les événements les plus récents et "Fin" pour les plus anciens.
• Quand la centrale est armée, seul l'accessoire qui a déclenché l'alarme sera enregistré. Pour visualiser l'historique:

Étape 1. Entrez un code utilisateur et appuyez sur "OK".

Etape 2. Dans le menu, sélectionner "J. D. E." puis appuyez sur "OK" et le début du journal s'affichera.

D

é

b

u

t

▼

Etape 3. Le journal peut être déroulé vers le haut et vers le bas avec les touches “, “ ”; les événements les plus récents sont affichés en premier.

Etape 4. Un exemple d'événement enregistré est donné ci-dessous; la pile du contact d'ouverture a été remplaçée. Le deuxième exemple indique que l'autoprotection du détecteur PIR a été replaced

Après avoir procédé à l'apprentissage et au paramétrage de l'ensemble des composants de votre système, vous pouvez procéder au montage de chacun de ces éléments à l'emplacement prévu.

I. comment installer la centrale

Assurez-vous que la centrale sera placée à hauteur approximative de poitrine, permettant une bonne lisibilité de l'écran, et une accessibilité du clavier.

Utilisez les 2 trous du support de montage mural comme gabarit et pointez les trous sur le mur. - Percez, placez les chevilles et fixez le support au mur. - Suspendez la centrale au support en la tenant face à vous et la faisant coulisser vers le bas.

• Activez l'autoprotection de la centrale après montage mural.

Placer ensuite la centrale en "Mode Test" afin de fixer les accessoires, pour éviter un déclenchement d'alarme par autoprotection des détecteurs ou du clavier déporté.

Restrictions

• Ne positionnez pas un PIR face à une porte déjà protégée par un contact d'ouverture, ceci pourrait entraîner une transmission simultanée et conflictuelle des signaux radio.
• N'installez pas le PIR directement vers la lumière du soleil.
• Evitez d'installer le PIR dans des endroits subissant des changements rapides de température dans la zone de détection, ou des flux d'air chaud ou froid à une température différente de celle ambiant (bouches de climatisation, chauffage pulsé, etc.)
• Attention aux obstacles dans la zone de détection.
• Ne dirigez pas directement le PIR vers une source de chaleur (cheminée, chauffages ou poêles ou au-dessus des radiateurs.)
• Attention aux objets qui pourraient se déplacer dans la zone de détection (rideaux, portes battantes, etc).

Emplacements conseillés

• Lieux de passage obligé (paliers à l'étage et rez-de-chaussée, entrée, hall d'accès) et pièces renferment des valeurs importantes (typiquement le séjour)
• Entre 2 et 2.5 m au-dessus du sol pour une meilleure performance de détction.
• Dans un angle pour faire coïncider le champ de détection avec la pièce à surveiller.

Montage

Le PIR est conçu pour être monté soit à plat soit dans un angle de mur. Le socle possède des évidements où le plastique est plus fin. Quatre pour une fixation à plat et quatre pour une fixation en angle comme indiqué dans le schéma. Pour un montage en angle, un support supplémentaire triangulaire est fourni afin que le contact d'auto-protection arrêté soit fermé. Montez d'abord le support triangulaire sur le mur, vous n'aurez plus qu'à fixer ensuite le détecteur sur les clips du support.

Montage sur une surface plane:

Etape 1. Retirez la vis de fixation et séparez les 2 parties du détecteur.

Etape 2. Percez les évidements de la base.

Etape 3. En utilisant les trous comme un modèle, pointez les trous sur le mur.

Etape 4. Insérez les chevilles. Etape 5. Vissez la base dans les chevilles murales puis remontez le détecteur sur sa base.

Montage en angle:

Étape 1. Percez les deux renforts sur le support triangulaire. Étape 2. En utilisant les trous comme un modèle, percez des trous dans l'angle de mur. Étape 3. Insérez les chevilles. Étape 4. Vissez le support triangulaire dans les chevilles murales avec les deux picots vers le haut. Étape 5. Placez le PIR sur les clips du support.

Montage

Note: Nous déconseillons dans la mesure du possible un montage du détecteur à l'aide d'adhésif double face, qui a tendance à se ramollir par fortes chaleurs, ou à se décoller dans le temps, sachant par ailleurs que le ressort du contact d'autoprotection accentue la tendance du détecteur à se décoller de son support. La base possède deux évidements où le plastique est plus fin pour faciliter le montage. L'adhésif double face peut à la rigueur être utilisé pour la fixation de l'aimant.

Pour monter le contact d'ouverture :

Etape 1. Retirez le couvercle renfermant l'électronique après avoir desserré la vis à la base (elle ne s'enlève pas complètement). Un clip retient le côté opposé à la vis. Etape 2. Percez les deux orifices évidés sur la base. Etape 3. Pointez les trous à pincer sur le support. Etape 4. Insérez les chevilles et vissez la base sur son support. Etape 6. Replacez le détecteur sur sa base et desserrez la vis.

Etape 7. Montez l'aimant sur la porte en utilisant le tampon à doubles faces ou les vis fournis. Alignez l'aimant par rapport au détecteur en suivant les 2 traits qui servent de repères.

L'aimant ne doit pas être à plus de 20 mm du détecteur quand la porte est fermée. Assurez-vous que le ressort de l'interrupteur d'autoprotection au dos du détecteur est appuyé sur le support. - Les fenêtres peuvent être protégées de la même façon que les portes. En cas d'utilisation sur une fenêtre, placez l'aimant sur la partie mobile et le détecteur sur le cadre.

• Si vous souhaitez tester le détecteur, avant de le refermer, mettez le cavalier JP1 sur ON et mettez la centrale en mode TEST. Dans ce cas, la diode sur le détecteur s'allume lors de l'ouverture de la porte, vous permettant de vérifier plus efficacement le fonctionnement du détecteur. Ne pas oublier après cette vérification de remettre le cavalier sur OFF (position normale) afin de préserver sa pile d'une usure prématurée.
• L'installation est maintenant terminée.

Utiliser le bornier d'extension.

Le bornier d'extension du détecteur permet le raccordement de détecteurs filaires supplémentaires en mode NF (normalement fermé), contacts de feuillage, contacts bris de vitre, contacts sabot pour protection de porte de garage ou volet roulant, etc.

• Egalement, si la configuration du support n'autorise pas le montage d'un détecteur, vous pouvez connecter un contact magnétique filaire et déporter le contact d'ouverture.

• Plusieurs portes ou fenêtres peuvent être protégées par un contact d'ouverture. Les contacts magnétiques doivent être montés en série sur le bornier auxiliaire comme suit:

• Le bornier forme une boucle fermée avec l'accessoire qui y est connecté. Quand la boucle est ouverte, le contact d'ouverture est activé.

I. changement des piles

Quand les piles de la centrale deviennent faibles, un message « piles faibles » est affiché avec un bip.

Pour changer les piles:

Désactivez l'auto-protection de la centrale par le Mode de Programmation.

• Le Mode de Programmation sera évacué automatiquement après 10 minutes si vous n'appuyez sur aucune touche.
• Enlever la centrale de son support et ouvrir le couvercle des piles et celui de l'interrupteur SW1.
• Retirez les anciennes piles et insérez les nouvelles. Avant d'insérer la 4ème pile:
• Maintenez appuyé le bouton « SW1 » et mettez la 4ème pile en même temps.

Relâchez le bouton « SW1 » - Replacez le couvercle du compartiment des piles.

Utilisez toujours des piles alcalines pour assurer un fonctionnement de longue durée.

II. procédure de réinitialisation des codes de la centrale

Il est possible de réinitialiser tous les codes utilisateurs sans affecter les autres programmations en mémoire en suivant la procédure suivante :

Étape 1. Si possible, désactiver l'auto-protection de la centrale.

Etape 2. Appuyez sur la touche ▲ et en même temps sur le bouton « SW1 »

Etape 3. Relâchez le bouton « SW1 » tout en gardant la touche « ▲ » appuyée. Vous entendrez un long bip puis “Entrez Code” s'affichera.

Etape 4. Appuyez sur la touche •. La centrale émet un BIP et l'écran affiche : « eff. des codes », puis « Armé »

Étape 5 : Les codes Administrateur et Utilisateur 1 sont à nouveau « 0000 ». Pour désarmer, composez « 0000 » puis « OK »

Caractéristiques techniques communes

• Fréquence radio: 868.6375MHz ±2.5ppm
• Modulation/ Démodulation: FM bande étroite au-dessus de 15KHz avec cristal compensé en température (VCTCXO)
• Sensibilité: >105dbm @ S/N +20db
• Puissance de transmission : E. I. R. P. -8 dBm ±3 dB
• Portée de fonctionnement: 300 m à champ libre Code fixé en usine parmi 16 777 216 possibilités
• Température de fonctionnement: -10^ +45^ Taux d'humidité: < 90%

Centrale HA2000

• Entièrement sans fils/fonctionne avec piles.
• Affichage LCD : 2x16 caractères. Rétro-éclairage sur clavier et affichage LCD
• Peut supporter jusqu'à 20 accessoires sans fils (1 accessoire/zone) Mode de fonctionnement (Intrusion, Partiel, Entrée, Temps Partiel, 24 heures,
• Incendie, Médical, Instantané) selon le type de détecteur
• 5 modes d'alarme (Intrusion, Incendie, Médicale, Panique, Technique)
• Détecteurs supervisés.
• Codes tournants pour les télécommandes et les claviers.
• Codes fixes pour les autres accessoires avec plus de 16 millions de combinaisons possibles.
• Possibilité d'alarme silencieuse.
• Fonction anti-saturation programmable.
• Confirmation Armé/désarmé pour les sirènes extérieures et intérieures.
• Fonction carillon.
• Verrouillage du clavier dans les cas d'erreurs multiples de code. Volume sonore de la temporisation entrée/sortie programmable.
• Autoprotection désactivable pour la maintenance, sirènes et centrale.
• 5 codes secrets différents (1xAdministrateur, Utilisateurs 1 et 2, 1xdomestique et 1xtemporaire) Historique des 20 derniers événements.
• Dimensions: 265 mm( I) × 180 mm( L) × 65.mm( H)
• Alimentation avec piles alcalines: 4x piles Alcalines "D cell" LR20 de 1.5V
• Durée de vie des piles: environ 2 ans
• Possibilité d'utilisation d'un adaptateur secteur (9V DC 300mA) pour un affichage permanent de l'écran (piles utilisées en secours)

Télécommande HA2000R

4 fonctions : Arm. Total, Arm. Partiel, Désarmé et Panique. - Étanche IP44 Signal piles faibles - Alimentation : pile lithium “CR2032” 3.0V 180 mA/H Durée de vie de la pile : 3 ans Voyant bicolore : Rouge pour la transmission de signal et vert pour la pile faible - Codes tournants parmi 16 777 216 Combinaisons - Dimensions : 65 mm (I) × 38 ~mm (L) × 15.00 ~mm (H) - Poids : 35g

Contact d'ouverture. HA2000M

• Détection pile faible
• Supervisé : signal aléatoire 30 min à 50 min
• Bornier pour le branchement de détecteurs filaires supplémentaires (boucle NF)
• Double autoprotection : socle + couvercle. Voyant : Défaut & Mode Test.
• Signaux Transmis: Ouverture, Fermeture, Pile faible, Autoprotection, Autoprotection replacée, Supervision et Mode Test. Durée de vie: plus de 3 ans pour 50 transmissions / jour. Approximativement 5 ans en utilisation normale. 1 mois après le signal de pile faible. Pile au lithium 1/2 AA 3.6V 1000mAh
• Tolerance d'espacement de l'aimant : 20mm max
• Dimensions : 103mm (L) 31mm (l) 20.5mm (H)

Détecteur PIR HA2000P

• Analyse par conversion A/N (MSLT), compensée en température, Protection Hautes Fréquences (interférences magnétiques et radio)
• Portée de détection: au-dessus de 12 mètres, 19 secteurs dont 9 sur la même ligne Supervision: aléatoire 30 min à 50 min Voyant et bouton: Destruct & Mode Test.
• Signaux Transmis: Ouverture, Fermeture, Pile faible, Autoprotection, Autoprotection replacé, Supervision et Mode Test. Lentille blanche à réfléchissement jusqu'à 6000 lux (rayons solaires, Feux de véhicule...)
• Double autoprotection : Socle + Couvercle Durée de vie de la pile : plus de 3 ans pour 50 transmissions / jour. Approximativement 5 ans en utilisation normale. 1 mois après le signal de pile faible. Pile au lithium AA 3.6V 2400mAh
• Détction pile faible
• Dimensions: 93mm (L) 64mm (l) 42mm (H)

Clavier déporté HA2000K

• 6 fonctions : Arm. Total, Partiel, Désarmé, Médicale, Incendie et Aggression.
• Voyants: Transmission, erreur, Mode Test, état de la centrale et pile faible. Retro éclairé
• Résistant aux intempéries IP 44
• Autoprotection
• Alimentation: pile au lithium CR2450, 3V 220mAh
• Durée de vie de la pile: plus de 4 ans pour 8 transmissions / jour. Code tournant parmi 16 777 216 combinaisons
• Dimensions: 122mm (L) × 93mm (l) × 25mm (H)
• Poids : 190g

Sirène / flash extérieure HA2000E

• 8 fonctions : Intrusion, Incendie, confirmation armement + désarmement, piles faibles, autoprotection, erreur autoprotection, anti saturation.
• Niveau sonore : 104db @ 1m
• Sonorités : Bips (Armé, Désarmé, Piles faibles, erreur autoprotection) + Sirene (Intrusion & incendie)
• Flash : 3 voyants haute luminosité.
• Signal piles faibles avec bips et clignotement Durée maximum de la sirène: 1/5/10 min ou 1 s en mode Test Durée de vie des piles: plus de 3 ans. 1 mois après le signal de piles faibles.
• Alimentation : piles alcalines 4*D 1.5V Code fixé en usine parmi 16 777 216 possibilités
• Dimensions: 257 mm (I) 220mm (L) 69mm (H)
• Imperméable IP44 Polycarbonate résistant UV

Repertoire systeme

Vous pouvez compléter le tableau ci-dessous afin de mieux répertorier les éléments de votre installation du système et garder une trace de la configuration définie, ce qui pourrait vous aider dans d'éventuelles démarches de dépannage.

Zone	Type Accessoire	Localisation	Paramétrage	Arm. Total	Arm. Partiel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Codes secrets utilisateurs

Utilisateur 1:

Utilisateur 2:

Ménage:

Temps:

Code secret Administrateur :

Numéro de téléphone du transmetteur téléphonique

No. de téléphone 1:

No. de téléphone 2:

No. de téléphone 3:

No. de téléphone 5:

No. de téléphone. 4:

No. de téléphone 6:

Garantie

Ce produit est garanti 4 ans sauf piles. La première année prévoit l'échange standard contre produit neuf. Les 3 autres années la garantie joue par réparation. Veuillez contacter le service technique de votre pays pour confirmer les défauts et la procédure de garantie.

France : Eden : 0825 560 650

Site Internet: www.eden.fr

Hollande: Elro: 0900 208 8888

Site Internet: www.elro-nl.com

Belgique : Elro : 070 2330031

Eden: 0033 825 560 650

Allemagne : Elro : 0049 17755 24123

Angleterre: Byron:

0845 230 1231

Site Internet: www.chbyron.com

B 400/0000780/43
