MODE D'EMPLOI HA2500 EDEN

Système d'alarme sans fil 20 Zones

Manuel d'installation & defonctionnement

SOMMAIRE

Introduction et généralités 3

PRE-PROGRAMMATION 3

Contenu du Kit 5

I. Kit HA2500 5

Planification de l'installation 6

I. Identifier les éléments 7
II. Mise en Service 8

Programmation de la centrale 10

I. Entrer dans le mode de Programmation 10
II. Apprentissage des accessoires 12

1. Ajouter des Accessoires 12

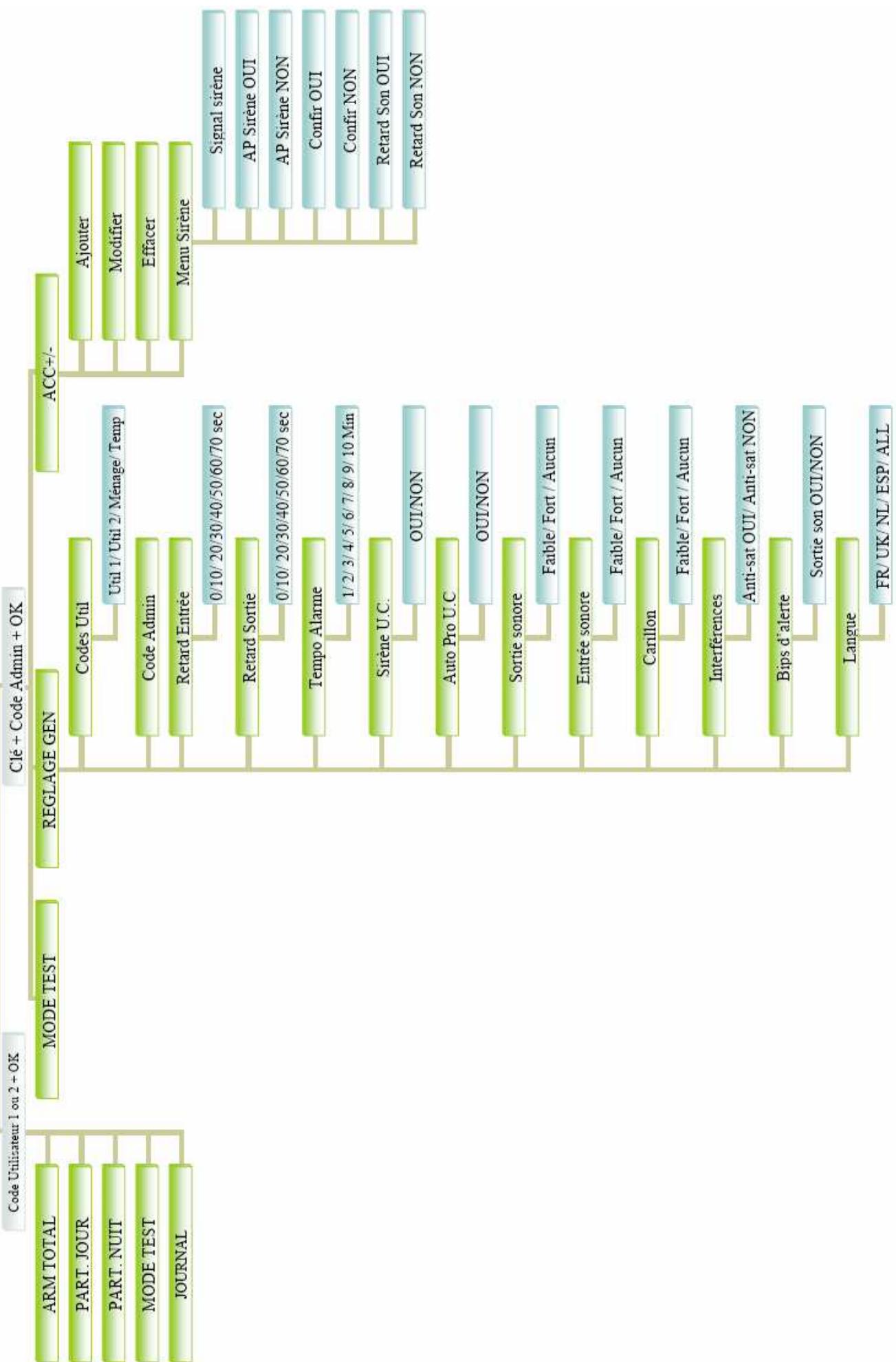

ORGANIGRAMME DE PROGRAMMATION RAPIDE HA2000 16
EXAMPLES DE PROGRAMMATION : 17

1. Modifier des accessoires 19

2. Supprimer des accessoires 19

3. Programmer une Sirène ou un Transmetteur d'alerte téléphonique 20

4.1 Auto Protection de la Sirène 21
4.2 Confirmation d'Armement 21
4.3 Supprimer la Sirene 21

1. Mode Test 21

III. Reglages Généaux 22

1. Codes Utilisateur 22
2. Code Administrator 24
3. Retard à l'Entrée 24
4. Retard à la Sortie 25
5. Tempo d'alarme 25
6. Sirène U.C 25
7. Auto-pro. U.C 25
   8.Sortie sonore 26
8. Entre sonore 26
9. Carillon 26
10. Interférences 27
11. Bips d'alerte 27
12. Langues 27

Installation et fonctionnement des accessoires 28

I. Centrale HA2000 28

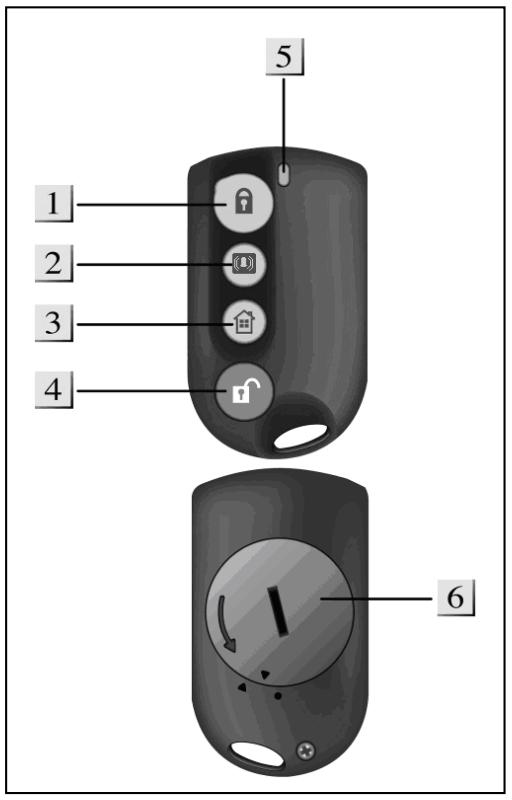

II. Télecommande HA2000R 29

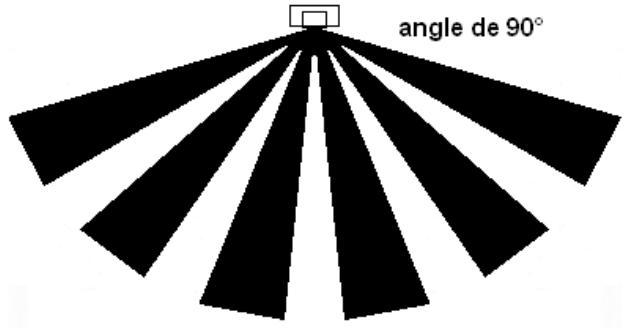

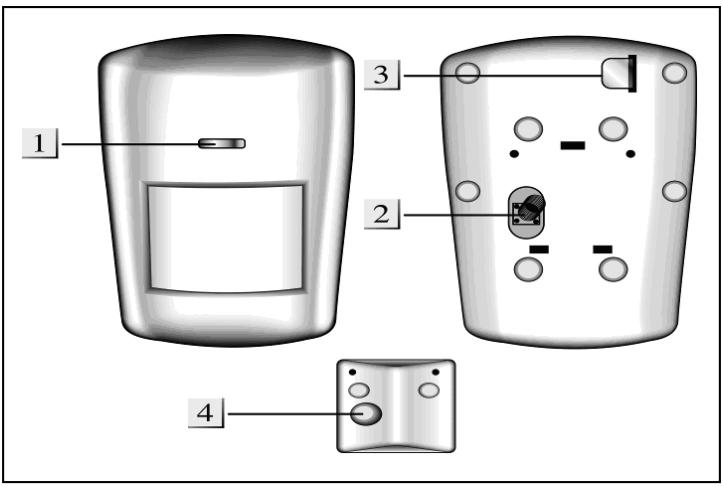

III. Detecteur PIR HA2000P 30
IV. Contact d'Ouverture HA2000M 33

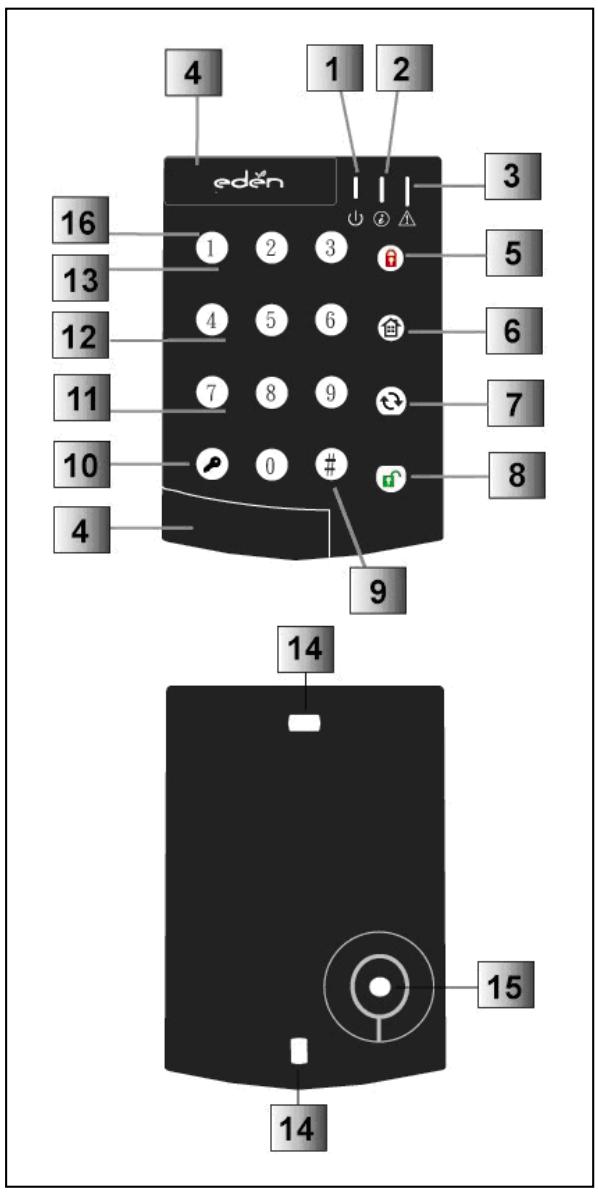

V. Clavier à code sans fil HA2000K 36

Fonctionnement du Systeme 41

I. Menu de l'utilisateur 41

1. Economiseur d'énergie & remise en route 41
2. Entrer dans le menu Utilisateur 41

II. Mode Armament Total 42

1. Armer le système 42
2. Arrête le Retard de sortie 42
3. Prolonger le Retard de sortie 43

III. Mode Désarmé 43

1.Désarmer le système 43
2.Carillon de Porto 43

IV. Modes Partiel 43

1. Entrer en mode Partiel 43
2. Arrête le Retard de sortie 44
3. Prolonger le Retard de sortie 44

V. Activation de I'alarme 44

1.Mode Armament Total 44
2.ModeDésarmé 44
3.Mode Armement Partiel Jour 45
4.Mode Armement Partiel Nuit 45
5. Types d'alarme 46

VI. Arreter l'alarme et affichage à l'écran 47

1. Arrête l'alarme 47
2. Mémoire d'alarme 47

VII. Situations d'erreur 47

1. Affichage des Messages d'erreur 47
2. Autoprotection des accessoires 48
3. Piles faibles sur des accessoires 48

VIII. Journal de la centrale 49

Procedure de réinitialisation des Codes de la Centrale 49

Specifications: 50

REPERTOIRE SYSTEME 52

Garantie 53

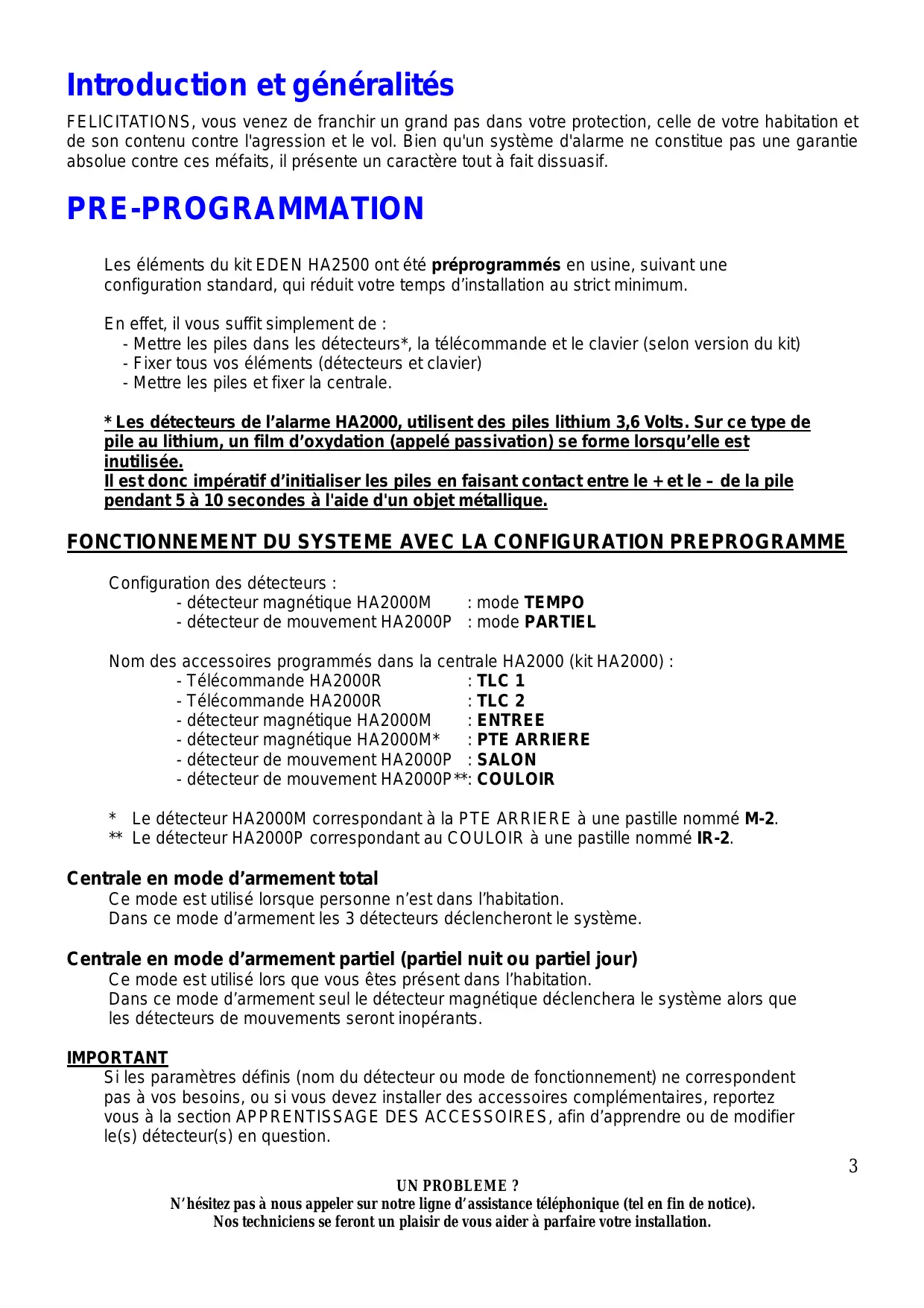

Introduction et généralités

FELICITATIONS, vous venez de franchir un grand pas dans votre protection, celle de votre habitation et de son contenu contre l'aggression et le vol. Bien qu'un système d'alarme ne constitue pas une garantie absolue contre ces mêfaits, il présente un caractère tout à fait dissuasif.

PRE-PROGRAMMATION

Les éléments du kit EDEN HA2500 ont été préprogrammés en usine, suivant une configuration standard, qui réduit votre temps d'installation au strict minimum.

En effet, il vous suffit simplement de :

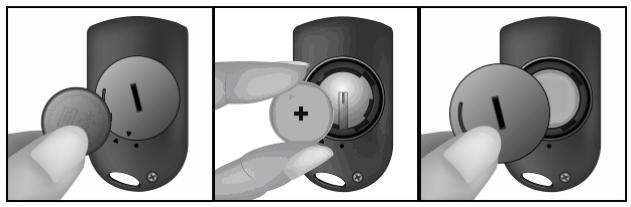

• Mettre les piles dans les détecteurs*, la télécommande et le clavier (selon version du kit)
• Fixer tous vos éléments (déteurs et clavier)

• Mettre les piles et fixer la centrale.

• Les détecteurs de l'alarme HA2000, utilisent des piles lithium 3,6 Volts. Sur ce type de pile au lithium, un film d'oxydation (appele passivation) se forme lorsqu'elle est inutilisée.

Il est donc impératif d'initialiser les piles en faisant contact entre le + et le - de la pile pendant 5 à 10 secondes à l'aide d'un objet métallique.

FONCTIONNEMENT DU SYSTEME AVEC LA CONFIGURATION PREPROGRAMME

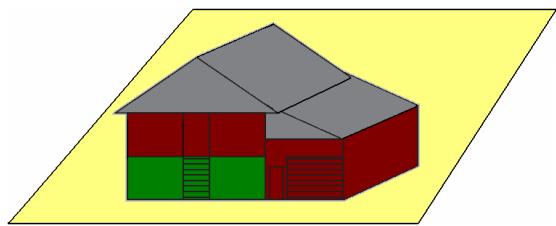

Configuration des détecteurs :

• déteur magnétique HA2000M : mode TEMPO
• détector de mouvement HA2000P : mode PARTIEL

Nom des accessoires programmés dans la centrale HA2000 (kit HA2000) :

• Télécommande HA2000R : TLC 1
• Télécommande HA2000R : TLC 2
• déteur magnétique HA2000M : ENTREE
• déteur magnétique HA2000M* : PTE ARRIERE
• déteur de mouvement HA2000P : SALON

• déteur de mouvement HA2000P**: COULOIR

• Le détector HA2000M correspondant à la PTE ARRIERÉ à une pastille nommé M-2.
  ** Le détector HA2000P correspondant au COULOIR à une pastille nommé IR-2.

Centrale en mode d'armement total

Ce mode est utilisé lorsque personne n'est dans l'habitation.

Dans ce mode d'armement les 3 déteceurs déclencheront le système.

Centrale en mode d'armement partiel (partiel nuit ou partiel jour)

Ce mode est utilisé lors que vous étés prsent dans l'habitation.

Dans ce mode d'armement seul le détecteur magnétique déclenchera le système alors que les détecteurs de mouvements seront inopérants.

IMPORTANT

Si les paramètres définis (nom du détecteur ou mode de fonctionnement) ne correspondant pas à vos besoin, ou si vous doivent installer des accessoires complémentaires, reportez vous à la section APPRENTISSAGE DES ACCESSOIRES, afin d'apprendre ou de modifier le(s) détecteur(s) en question.

Le système d'alarme EDEN HA2000 a été conçu en respectant les principes suivants :

- Facilité d'installation :

Le système peut etre instalé par chacun. Il ne nécessite pas de connaissances particulieres dans le
domaine des alarmes.

Pas besoin d'outils spéciaux.

- Facilité d'utilisation :

Le système est armé et désarmé au moyen d'une télécommande, en appuyant sur un simple bouton.

- Flexibilité :

Le système EDEN HA2000 peut être adapté en fonction de vos besoin,

Il suffit d'ajouter des détecteurs supplémentaires là où vous en avez besoin. Il est totalement modulable et permet l'utilisation de sirènes déportées, intérieures ou extérieures, et celle de systèmes de transmission d'alerte téléphonique.

La possibilité de désactiver une ou plusieurs zones correspondant à certains détecteurs permet également une protection des espaces inoccupés (garage, rez-de-chaussée, bureau, abri jardin, etc.) lors de votre présence dans votre habitation.

- Auto alimentation :

Tous les éléments du système étant alimentés par piles avec une autonomie moyenne de 2 ans, le système peut être installé dans des locaux où le courant secteur 220V n'est pas disponible.

- Facilitation transposable en cas de déménagement :

Si besoin, le systeme peut très facilement etre demontepour etre installedans suaetre nouvelle demeure.

- Fiabilité :

Tous les éléments du système EDEN HA2000 subissant des contrôleles de qualité rigoureux de façon à assurer la sécurité de votre habitation pour de longues années.

Chaque élément fonctionne sur une fréquence homologuée (868,63MHz), parfaitement sûre (codage fixé en usine sur plus de 16 Millions de possibilités), neprésentant aucun risque d'interférences ou de dérangements pour vous-même ou pour votre voisinage.

Nous vous conseillons vivement de dire attentivement ce guide avant de commencer toute installation, et de suivre les instructions d'installation dans l'ordre avec les éléments sur une table.

GARANTIE

Ce produit (à l'exception des piles) bénéficie d'une garantie pièces et main d'oeuvre de 4 ans.

Contactez notre ligne d'assistance téléphonique suivant votre pays (tel en fin de notice) pour vous assurer de la réalité de la panne et de son origine.

NOTE IMPORTANTE :

A l'exception de la sirène déportede HA2000E, du détecteur extérieur HA2000OP et du clavier à code radio HA2000K,aucun élément du système HA2000 n'est prevu pour un fonctionnement à l'extérieur, et ne doit être exposé aux intempéries. Le non respect de cette prescription entraînera l'invalidation de la garantie normalement applicable pour chacun des éléments considérés.

I. Kit HA2500

Le kit d'alarme HA2500 contient les éléments suivants:

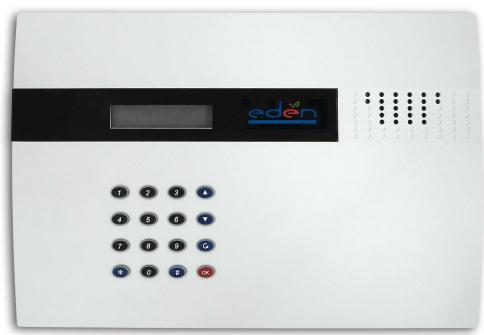

1 x Centrale d'alarme LCD (20 Zones)

• 2 x Contact d'Ouverture HA2000M

• Manuel d'installation & fonctionnement
• Files

2x3V CR2032 Lithium (HA2000R)
2x3.6V AA 1/2 Lithium (HA2000M)

Pile 3.6V 12 AA Lithium pour Contact Ouverture

Pile 3V CR2032 Lithium pour télécommande

2 x Détector PIR HA2000P

• 2 x Télecommande HA2000R

• Pack de fixation

2 x3.6V AA Lithium (HA2000P)
4x1.5V DCLR201 alkaline (centrale)

Pile 3.6 V AA Lithium pour détecteur PIR

Pile 1.5 V Type D Alcaline pour centrale et sirène externe

IMPORTANT :

Les détecteurs de l'alarme HA2000, utilisent des piles lithium 3,6 Volts. Sur ce type de pile au lithium, un film d'oxydation (appele passivation) se forme lorsqu'elle est inutilisée.

Il est donc impératif d'initialiser les piles en faisant contact entre le + et le - de la pile pendant 5 à 10 secondes à l'aide d'un objet métallique.

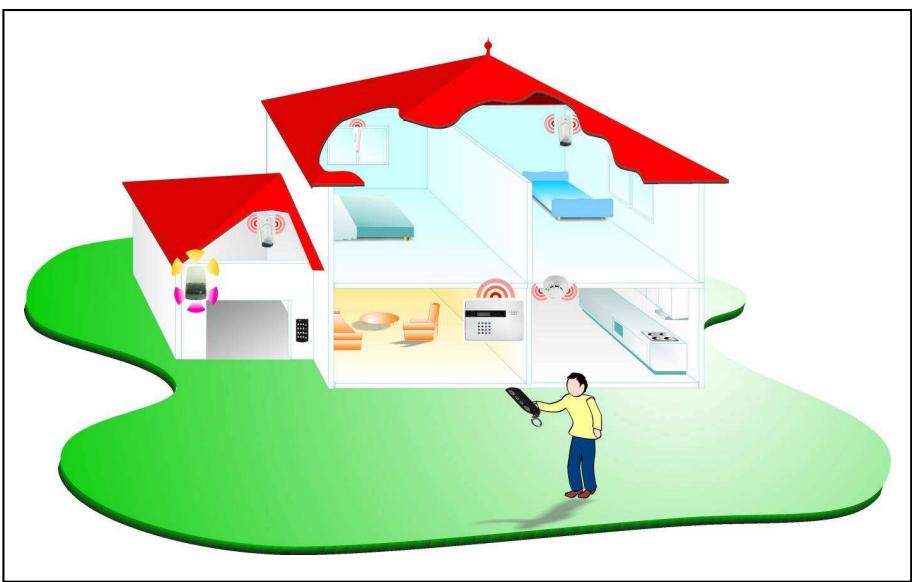

Planification de l'installation

En raison de l'absence totale de travaux de cablage, un système d'alarme sans fil est particulièrement facile à installer.

Facile également à modifier, car il sera très simple de déplacer un détecteur pour lemettre àun emplacement plusperformant si nécessaire.

De cette façon vous n'avez pas à vousSOCUCIER de réaliser une installationparfaite dEs le depart.

Avant toute installation, il est essentiel d'évaluer soigneusement les risques d'intrusion par rapport au plan de votre habitation, et notamment ses ouvertures vers l'extérieur. Ceci permettra de définir les meilleur

emplacements et le nombre des détecteurs infrarouges ou d'ouverture, la nécessité d'installer une sirène déportée, un transmetteur d'alerte téléphonique, etc.

Bien que le système EDEN HA2000 permette deGERER jusqu'à 20 accessoires, souvenir you qu'il n'est pas nécessaire de protégger toutes les pieces de votre habitation : il est souhaitable de protégger les issues principales ou celles par lesquilles une intrusion est la plus probable, ainsi que les pièces par lesquilles le passage est obligé (hall, couloir d'accès) et celles ou se trouvent les objets de plus grande valeur.

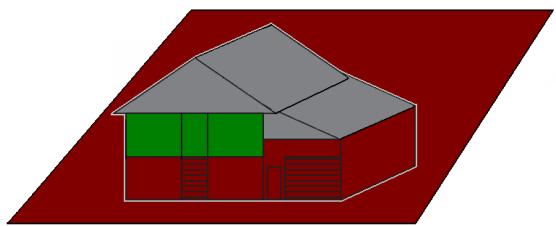

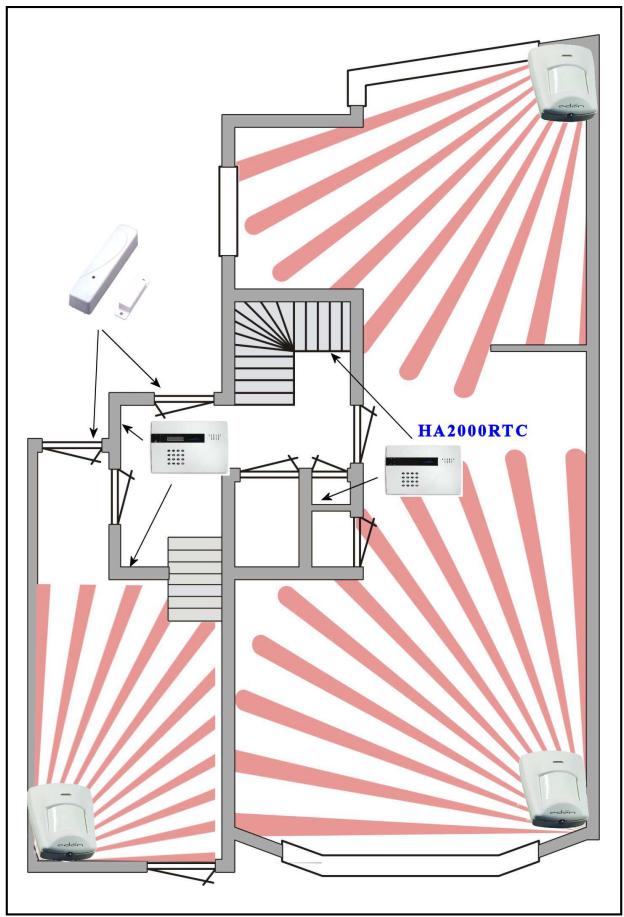

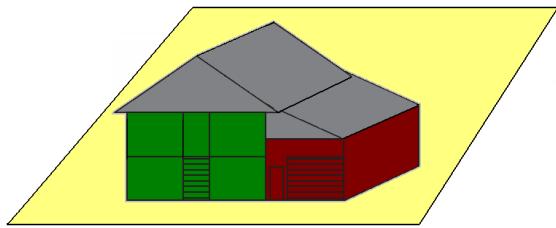

Chaque habitation a sa propre implantation, et le dessin ci-contre ne constitue qu'une indication. Un détecteur magnétique d'ouverture HA2000M protège la fenêtre et la porte d'entrée. Nous avons protégé leSED jour ou se trouvent chaîne hifi, télévision, magnétoscope, etc., avec un détecteur infra rouge HA2000P ainsi que la chambre et le garage.

La centrale d'alarme a eté placée dans le hall. D'une façon générale, elle devrait etre installée dans un endroit central de la maison, ne pouvant etre vue par les fenêtres.

La sirène-flash extérieure HA2000E alerte le voisinage immédiat en cas de déclenchement de l'alarme. La sirène interieure radio HA2000I permet de protégger la centrale (mode silence) mais aussi d'assourdir les cambrioleurs. Le transmetteur d'alerte téléphonique se chargerà lui, d'appeler des correspondants plus éloignés. Il doit être placé pres d'une prise téléphonique, (uniquement pour le HA2000RTC).

Lorsque les habitants seront dans la maison, il sera possible grâce à la fonction d'armement sélectif (Partiel) de ne garder actifs que les détecteurs placés dans les zones inocuppées.

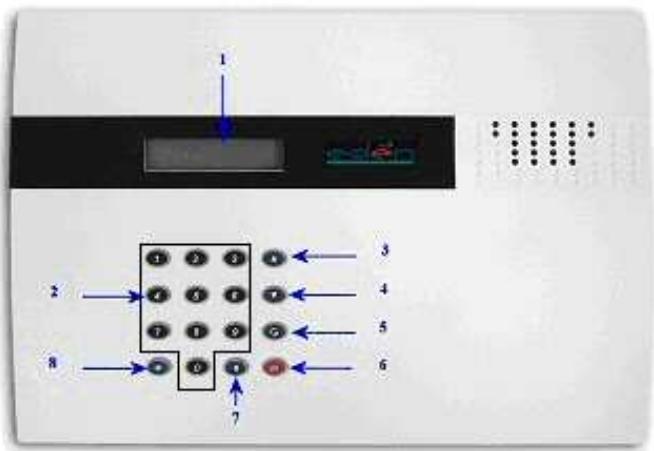

I. Identifier les éléments

1/ Affichage LCD rétro-éclairé
2/ Touches numérotées
3/ Touche “▲”
4/ Touche “▼”

En mode Programmation ou dans le menu de l'utilisateur, appuyez sur ces touches pour déplacer le curseur et faire dérouler l'affichage vers le haut ou vers le bas.

5/ Touche G

En mode Programmation ou dans le menu de l'utilisateur, appuyez sur cette touche pour revenir en arrêté.

6/ Touche "OK"

Pour confirmer les données entrées ou confirmer la selection ou pour activer l'affichage lorsque l'écran est étant.

7/ Touche

Pour entrer dans le mode Programmation

8/ Touche * : non utilisée

II. Mise en Service

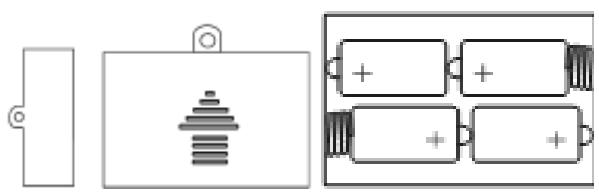

La centrale offre un fonctionnement entièrement sans fils avec quatre piles alcalines LR20. La durée de vie des piles est estimée à 2 ans.

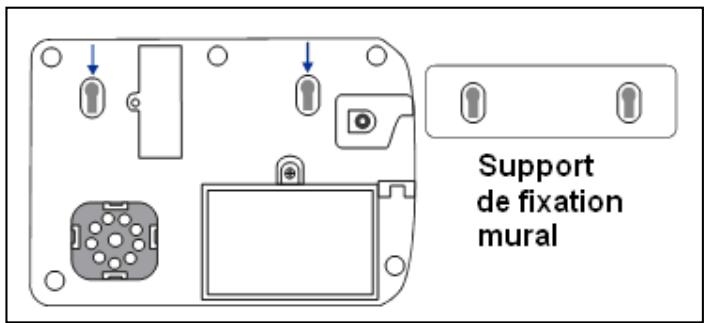

Retirez le support de montage au mur en le déclipsant vers le bas.

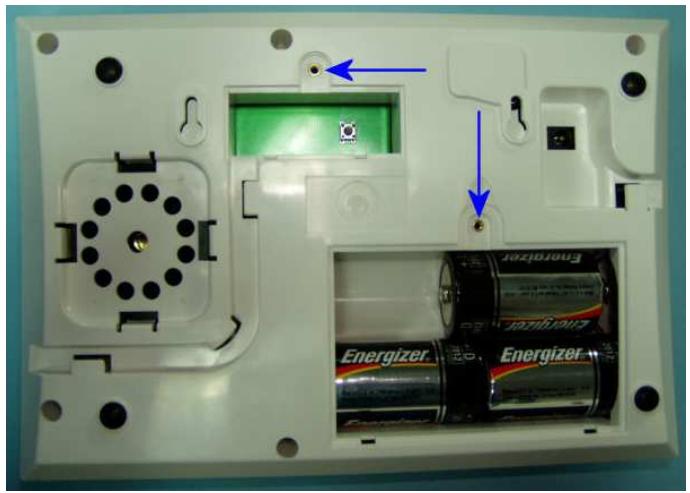

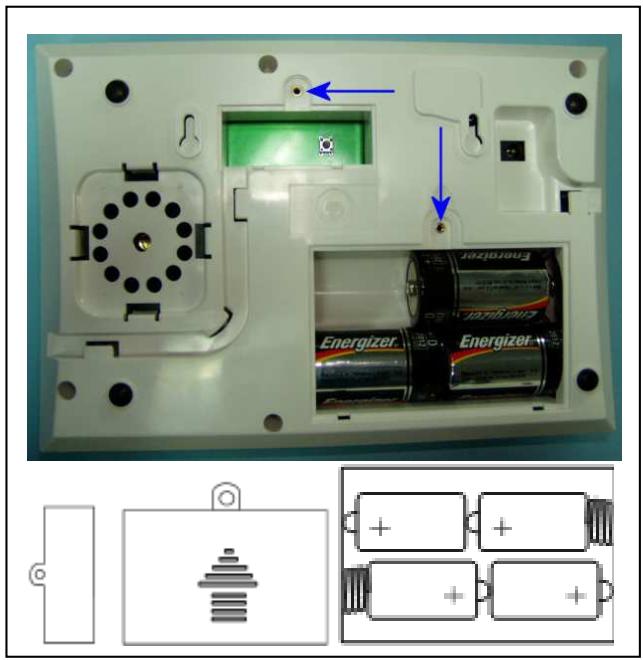

Etape 1. Retirez les vis comme indiqué et enlevez le couvercle du compartment à piles et celui plus petit situé au dessus, qui donne accès à l'interrupteur de réinitialisation SW1.
Etape 2. Insérez les piles fournies dans le compartment à piles, en respectant la polarité.
Etape 3. Appuyez sur le bouton "SW1" pendant 3 secondes.
Etape 4. L'écran affiche en Anglais "Press ok (appuyer sur la touche OK). Sélectionnez la langue d'affichage à utiliser à l'aide des curseurs parmi les 5 langues affichées (English, Français, Nederlands, Deutsch et Espanol) et terminez en appuyant sur OK.
Un long bip se fera entendre et l'écran affiche "Armé" pendant quelques secondes.

Etape 5. Saisissez le Code Secret par défaut "0000" et appuyez sur "OK" pour désarmer la centrale.

E

n

t

r

e

r

C

o

d

e

*

-

-

-

Vousetendrez2bips courts et l'écran indique:

D

é

s

a

r

m

é

La centrale est maintainant désarmée.

Refermer les 2 couvercles et remover les vis.

• Vous doivent appuyer sur la touche "OK" confirmant le Code Secret saisi dans les 10 secondes sinon l'affichage disparait et le système reste armé.
• Si vous appuyez sur plus de 20 touches (y compris les touches “OK” & “G”) sans un enchânancement valide, le clavier s'inacte pendant 1 minute.
  Si vous n'appuyez pas sur les touches pendant 10 minutes, l'affichage disparait et le système reste en mode désarmé.

Programmation de la centrale

IMPORTANT : Pour un apprentice plus facile du fonctionnement de votre système, disposez tous les éléments à programmer sur une table devant vous, avant derialcder au montage à l'emplacement prévu.

CONSEIL : Avant de passer à la programmation de la centrale, il est préférible de bien évaluer le mode de fonctionnement du système afin de paramétrer correctement les différents détecteurs de la centrale.

I. Entrer dans le mode de Programmation

L'écran étant vide, appuyer sur OK pour vérifier que la centrale est en mode « Désarmé ». A partir de là,

Etape 1. Appuyez sur la touche

à l'invite, saisissez le Code Secret Administrateur

M

e

n

u

P

r

o

g

e

n

t

r

e

r

C

o

d

e

A

d

m

i

n

.

.

.

.

Etape 2. Composez "0000" (Code Secret "Administrateur" par défaut) dans les 10 secs.

Etape 3. Appuyez sur "OK"

Le message suivant est affchépendant 2 secs.

M

e

n

u

P

r

o

g

r

.

C

h

o

i

s

i

s

s

e

z

.

.

Pour revenir à tout moment à l'étape précédente, appuyer sur “G”.

Etape 4. Puis le menu de Programmation s'affiche.

Etape 5. Appuyez sur "▲", "▼" pour déplacer le curseur en haut ou en bas, les CHOix étant :

Mode Test
- Réglages Généraux.
Acc + / -

II. Apprentissage des accessoires

IMPORTANT : Les accessoires ont un début d'initialisation, il est donc impératif d'insérer les piles dans chaque accessoire quelques minutes avant de commencer la programmation (voir page 32 pour la procédure de mise en place des piles).

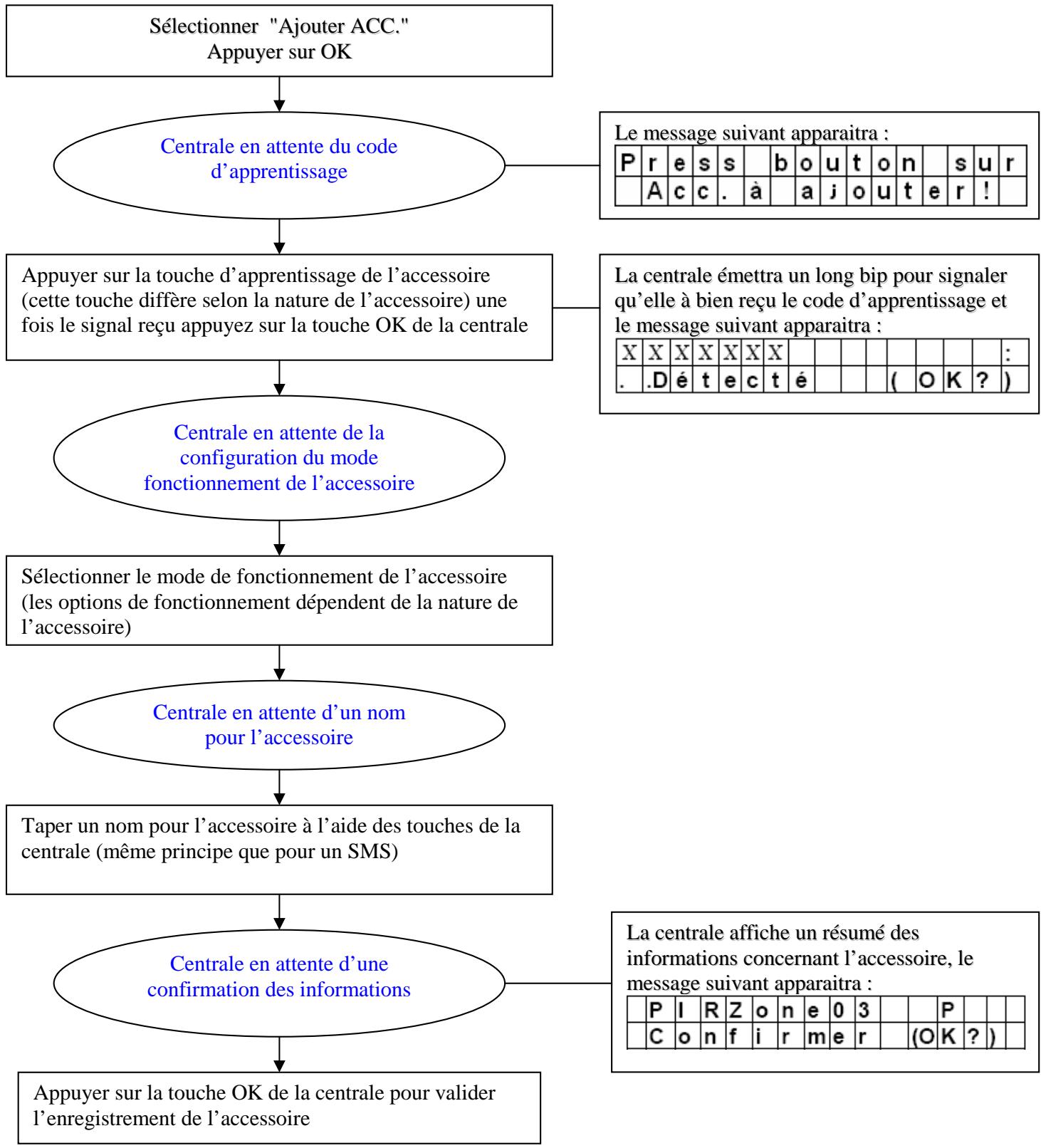

1. Ajouter des Accessoires

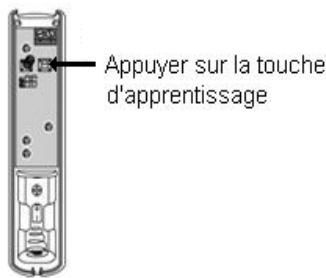

Les accessoires de commande (telécommande et clavier déported) et de détction (détecteurs PIR et d'ouverture et détecteurs de risques domestiques) doivent faire l'objet d'un apprentice passage par la centrale, afin de pouvoir dialoguer avec elle.

Pour rentrer en mode apprentice des accessoires une fois dans le menu programmation, Sélectionnez le menu "Acc +/- " et appuyez sur OK l'écran suivant apparaitra:

▲

A

j

o

u

t

e

r

A

c

c

.

M

o

d

i

f

i

e

r

A

c

c

.

Etape1 : Sélectionnez "Ajouter Acc " et appuyer sur OK l'écran suivant apparaftra :

P

r

e

s

s

b

o

u

t

o

n

s

u

r

A

c

c

.

à

a

j

o

u

t

e

r

!

La centrale est en attente du code d'apprentissage

Etape 2: Appuyez sur la touche d'apprentissage de l'accessoire à ajouter ( cette touche diffère selon la nature de l'accessoire)

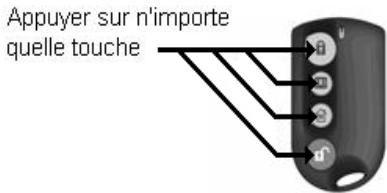

Pour la télécommande

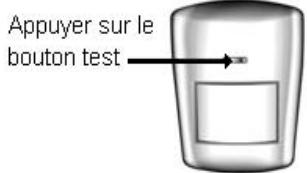

Pour les détecteurs de mouvement

Pour les détecteurs magnétiques

Pour le clavier à code sans fil

IMPORTANT : Les manipulations suivantes sont à effectuer sur le clavier à code sans fil

• Saisissez le code 0000 suivi de la touche. Levoyant vert sera allumé fixe
• Appuyez sur la touche "P" suivie de la touche "7". Le clavier envoie le code d'apprentissage
• Appuyez sur la touche “ ” 2 fois afin de sortir du mode de programmation

Une fois le code d'apprentissage reçu l'écran suivant apparaitra:

Etape 3: Appuyer sur OK l'écran suivant apparaitra :

▲

I

n

t

r

u

s

i

o

n

P

a

r

t

i

e

l

La centrale est en attente de la configuration du mode de fonctionnement de l'accessoire

• Sélectionnez le mode de fonctionnement du détecteur en fonction de votre configuration.

Remarque: certains accessoires ont un mode de fonctionnement figé en usine (telécommande, clavier à code, détecteurs de risques domestiques, détecteur de mouvement extérieur). Pour ces accessoires la centrale passera directement à l' étape 5.

Pour vous aider dans votrechioix, referez vous au tableau des modes de fonctionnement et aux descriptions des différents modes que vous trouverez ci-dessous

PARAMETRAGE DES DETECTEURS

MODE ARMEMENT CENTRALE PARAMETRAGE	ARMEMENT TOTAL	PARTIEL JOUR	PARTIEL NUIT
INTRUSION	DECLENCHEMENT IMMEDIATEI
PARTIEL	DECLENCHEMENT IMMEDIATEI	DETECTEUR INACTIF
PART JOUR	DECLENCHEMENT IMMEDIATEI	DETECTEUR INACTIF	DECLENCHEMENT IMMEDIATEI
PART NUIT	DECLENCHEMENT IMMEDIATEI		DETECTEUR INACTIF
TEMPO (OU ENTREE)	DECLENCHEMENT RETARDE
TEMP PARTIEL	DECLENCHEMENT IMMEDIATEI	DECLENCHEMENT RETARDE
EXTERIEUR	DECLENCHEMENT IMMEDIATEI	DECLENCHEMENT PRE-ALARME (unicquement sur la centrale)	DECLENCHEMENT IMMEDIATEI
24 H	DECLENCHEMENT MEME SI CENTRALE DESARMEE, MODE UTILISABLES UNIQUEMENT POUR LES DETECTeurs D'OUVERTURE UTILISÉS COMME RELAIS POUR LE RACCORDEMENT DE DETECTeurs FILAIRES (Incendie et autres risques domestiques)
FEU
AGGRESSION	DECLENCHEMENT MEME SI CENTRALE DESARMEE, MODE UTILISABLE POUR télécommande HA2000R, medaillon HA2000SOS et interrupteur HA2000PB
MEDICALE	DECLENCHEMENT MEME SI CENTRALE DESARMEE, MODE UTILISABLE POUR medaillon HA2000SOS et interrupteur HA2000PB
ALARME int.ou ext.	DECLENCHEMENT DE BIPS SUR LA CENTRALE + SIRENES DEPORTEES, MODE UTILISABLE POUR détecteur d'inondation HA2000W et Détecteur de monoxyde de carbone HA2000CO

UN PROBLEM?

N'hésitez pas à nous appeler sur notre ligne d'assistance téléphonique (tel en fin de notice). Nos techniciens se feront un gladly de vous aider à parfaire votre installation.

INTRUSION : Les détecteurs dans ce mode déclenchent l'alarme instantanément quel que soit le mode d'armement sélectionné.

PARTIEL : Les détecteurs dans ce mode déclenchent l'alarme instantanément en mode d'Armement Total et sont inactifs dans les 2 modes d'Armement Partiel (PART JOUR et PART NUIT).

PARTIEL JOUR : Les détecteurs dans ce mode déclenchent l'alarme instantanément en mode d'Armement Total et en mode PART NUIT et sont inactifs dans le mode PART JOUR.

PARTIEL NUIT : Les détecteurs dans ce mode déclenchent l'alarme instantanément en mode d'Armement Total et en mode PART JOUR et sont inactifs dans le mode PART NUIT.

TEMPO (ou ENTREE): Les détecteurs dans ce mode déclenchent une temporisation d'entrée, régable par l'utilisateur, quel que soit le mode d'armement sélectionné.

TEMP PART : Les détecteurs dans ce mode déclenchent l'alarme instantanément en mode d'Armement Total et déclenchent une temporisation d'entrée dans les 2 modes d'Armement Partiel (PART JOUR et PART NUIT).

EXTERIEUR: Ce mode est associé uniquement aux détecteurs de mouvement d'extérieur, il déclenché l'alarme instantanément en mode d'Armement Total et PART NUIT et déclenché un signal en pré-alarme (uniquement sur la centrale) en PART JOUR.

Note : Le transmetteur téléphonique ne sera pas déclenché par les détecteurs placés dans ce mode. Le déclenchement du transmetteur ne se fera que si un autre détecteur (dans un mode différent) détecte une intrusion.

Pour que les détecteurs extérieurs provoquent un appel immédiat, il faut lesmettre en mode NORMAL

24H : Les détecteurs dans ce mode déclenchent la centrale que celle-ci soit désarmée ou armée (quel que soit le mode d'armement). Ce mode permet de surveiller les endroits à risques (armoire à pharmacie, armoire à fusil ou autre) de façon permanente.

Etape 4: Appuyer sur OK l'écran suivant apparaitra :

• Sélectionnez le mode de fonctionnement du détecteur en fonction de votre configuration

Ce paramètre permet de configurer le fonctionnement des détecteurs lors du temps d'entrée afin d'acceder à la centrale ou au clavier à code sans fil (par défaut sélectionnez "Instantané OUI")

Instantané OUI : Si l'un des détecteurs régés dans ce mode est sollicité pendant la temporisation de sortie, la centrale stoppe la temporisation et se déclenché instantanément

Instantané NON : Si l'un des détecteurs régés dans ce mode est sollicité pendant la temporisation d'entrée, la centrale l'ignorer a et continuera sa temporisation d'entrée.

Etape 5: Appuyer sur OK l'écran suivant apparaitra :

E

n

t

r

e

z

s

o

n

N

O

M

.

.

.

.

.

.

.

.

.

.

.

.

+

O

K

• Saisissez le nom de l'accessoire (ex : SALON, max 12 caractères) à l'aide des touches numéroétées comme pour un "texto" sur téléphone portable.

REMARQUE: Quand vous appuyez sur la touche “ ”, les caractères passeront de majuscules en minuscules.

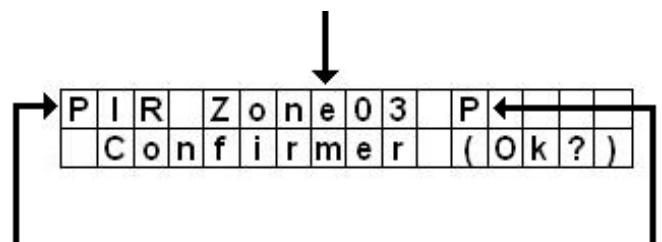

Etape 6: Appuyer sur OK l'écran suivant apparaitra :

P

I

R

Z

o

n

e

0

3

P

C

o

n

f

i

r

m

e

r

(

O

K

?

)

Cet écran résumé les informations concernant l'accessoire

-Appuyer sur OK pour valider l'enregistrement de l'accessoire.

Zone affectée automatiquement par la centrale

Type d'accessoire :

PIR : Détecteur de mouvement HA2000P

M: Contact Ouverture HA2000M

S : Détecteur de fumée HA2000S

R: Telecommande HA2000R

K: Clavier à code sans fil HA2000K

SOS: Assistance HA2000SOS

PB : HA2000PB Bouton Panique – PB

W : HA2000WS Détector Eau --- W

CO : HA2000M Détector CO --- CO

Code de paramétrage du détector :

I: Intrusion
II: Intrusion Instantanée
P: Partiel
PI: Partiel Instantané
PJ: Partiel Jour
PJI : Partiel Jour Instantané
PN: Partiel Nuit
PNJ : Partiel Nuit Instantané
E: Tempo (ou Entrée)
D: Temp Partiel
DI : Temp Partiel Instantané
EXT: Extérieur (pour les PIR extérieurs)
H: 24 heures (detection permanente)
F: Feu (déteur incendie)
P: Panique ou Agression
M: Médicale (surveillance de personnel)

Cet organigramme résumé les étapes majores de programmation d'un nouvel accessoire.

IMPORTANT : Dans les exemples ci-dessous les zones sont composées de plusieurs détecteurs et enaucun cas un seul détector ne peut assurer la surveillance complète d'une zone.

Les détecteurs magnétiques ne peuvent assurer la surveillance que d'un seul point d'accès

Les détecteurs infrarouges ne peuvent surveiller les mouvements que dans une seule piece et dans la limite de leur champ de détction

Les détecteurs infrarouges extérieurs ne peuvent surveiller les mouvements que dans la limite de leur champ de détction

Legende:

Zone désarmée :

Les détecteurs de cette zone ne provoquent pas le déclenchement de la centrale

Zone en pré alarme :

Les détecteurs de cette zone provoquent le déclenchement de la centrale en pré alarme (uniquement la centrale quionne avec un son spécifique)

Zone en alarme :

Les détecteurs de cette zone provoquent le déclenchement de la centrale en alarme (la centrale, les sirènes intérieures, extérieures et le transmetteur se déclencheront)

Example N91:

Dans cet exemple :

• Dans la journée, la centrale est armée en mode PARTIEL JOUR, les détecteurs extérieurs (en pré alarme) sont actifs et tous les autres détecteurs sont inactifs

• Dans la nuit, la centrale est armée en mode PARTIEL NUIT, les détecteurs extérieurs, le rez-de-chaussée, le garage et les détecteurs de portes et de fenêtres sont actifs et les détecteurs de l'étage sont inactifs

Configuration des détecteurs:

Detecteur de l'été : mode PARTIEL

Détecteur du rez-de-chaussée et du garage : Mode PARTIEL JOUR

Décteur magnétique de portes et de fenêtre : Mode PARTIEL JOUR

Remarque : les détecteurs extérieurs ont leur mode de fonctionnement figé.

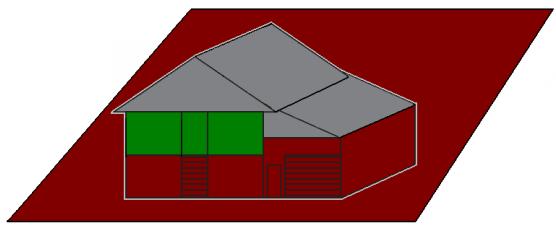

Example N²:

Dans cet exemple :

• Dans la journée, la centrale est armée en mode PARTIEL JOUR, les détecteurs extérieurs (en pré alarme), le garage (en alarme) sont actifs et tous les autres détecteurs sont inactifs
• Dans la nuit, la centrale est armée en mode PARTIEL NUIT, les détecteurs extérieurs, le rez-de-chaussée, le garage et les détecteurs de portes et de fenêtres sont actifs et les détecteurs de l'étage sont inactifs

Configuration des détecteurs:

Detecteur de l'étage : mode PARTIEL

Detecteur du rez-de-chaussée: Mode PARTIEL JOUR

Déteur du garage : mode INTRUSION

Décteur magnétique de portes et de fenêtre : Mode PARTIEL JOUR

Remarque : les détecteurs extérieurs ont leur mode de fonctionnement figé.

Exampie N3:

Dans cet exemple :

• Dans la journée, la centrale est armée en mode PARTIEL JOUR, les détecteurs extérieurs (en pré alarme), le garage, l'étage (en alarme) sont actifs et tous les autres détecteurs sont inactifs

• Dans la nuit, la centrale est armée en mode PARTIEL NUIT, les détecteurs extérieurs, le rez-de-chaussée, le garage et les détecteurs de portes et de fenêtres sont actifs et les détecteurs de l'étage sont inactifs

Configuration des détecteurs:

Detecteur de l'étage : mode PARTIEL NUIT

Detecteur du rez-de-chaussée: Mode PARTIEL JOUR

Déteur du garage : mode INTRUSION

Décteur magnétique de portes et de fenêtre : Mode PARTIEL JOUR

Remarque : les détecteurs extérieurs ont leur mode de fonctionnement ficé.

2. Modifier des accessoires

Pour modifier le paramétrage ou renomer les accessoires qui ont déjà été installés,CHOISSEZ "Modifier Acc." dans le menu "Acc. +/-". L'écran indique :

D

é

b

u

t

▼

• Cherchez l'accessoire à modifier en utilisant les touches “ ”,“▲”. Les éléments mémorisés sont listed dans l'ordre des nombres de zone, par exemple :

• Appuyez sur "OK" quand l'accessoire désiré est trouvez, puis à nouveau OK pour confirmer.
• Choiser les nouvelles options de paramétrage parmi celles proposées, vous avec aussi la possibilité de changer le nom de l'accessoire. Terminer en appuyant sur OK, l'écran revient ensuite à l'affichage de la liste.

• Si le menu "modifier Acc." est besoin alors qu'aucun accessoire n'a ete memorise, l'ecran indique "Pas d'accessoire disponible" pendant 2 secs et returnera au menu "Acc. +/-".

3. Supprimer des accessoires

Pour effacer un accessoire,CHOISSEZ "Effacer Acc." dans le menu "Acc. + / - . L'écran indique:

D

é

b

u

t

▼

• Cherchez l'accessoire à modifier en utilisant les touches “ ”,“▲”. Les éléments mémorisés sont listed dans l'ordre des nombres de zone, par exemple :

• Positionnez le curseur face à l'accessoire à supprimer puis appuyez sur OK. Une confirmation vous est demandée :

• Appuyez sur "OK". L'accessoire est maintainant supprimé et l'écran returne à la liste.

• Si vous n'êtes pas certain de l'accessoire à supprimer, vous pouvez revenir en arrêté en appuyant sur G
• Si le menu "Effacer Acc." est choisi alors qu'aucun accessoire n'a ete memorise, l'ecran indique "Pas d'accessoire disponible" pendant 2 secs. et returne au menu "Acc. +/-".

4. Programmer une Sirène ou un Transmetteur d'alerte téléphonique

Si une sirène extérieure ou un transmetteur téléphonique sont prevus dans l'installation, ils doivent etre programmés par la centrale. (La centrale envoie un signal radio qui devra faire l'objet d'un apprenticessage par la sirène ou le transmetteur).

Pour programmer la sirène ou le transmetteur, selectionner "Menu Sirene" dans le menu "Acc. +/-" puis appuyer sur OK. L'écran affiche le menu de paramétrage de la sirène :

• Mettez la sirène ou le transmetteur en mode Apprentissage (Référez-vous à son manuel de fonctionnement).
• Dans le Menu Sirené de la centrale déplacez le curseur sur la position "Signal sirené" puis appuyez sur "OK".
• La centrale émet un BIP prolongé en même temps qu'elle envoi un signal radio destiné à la sirène ou au transmetteur. La sirène ou le transmetteur accusent réception du signal. Terminez la procédure sur la sirène ou le transmetteur en vous reférant au guide correspondant.

4.1 Auto Protection de la Sirene

La sirène dispose d'un contact d'autoprotection à l'arrachement et à l'ouverture qui peut être activé et désactivé à distance par la centrale.

• Pour désactiver l'Auto Protection de la Sirène sélectionnez “ A-P. Sirène NON ” et appuyez sur “OK”
• Pour activer l'Auto Protection de la Sirène sélectionnez “ A-P. Sirène OUI” et appuyez sur “OK”.

• L'auto protection de la Sirène se réactive automatiquement après environ une heures.

4.2 Confirmation d'Armement

La sirène peut confirmer l'armement et le désarmement du système en émettant des bips.

• Pour désactiver les bips de confirmation, Sélectionnéz “Confirm. Non” et appuyez sur OK.
• Pour activer les bips de confirmation, Sélectionnéz “Confirm. Oui” et appuyez sur OK.

4.3 Supprimer la Sirene

Pour supprimer la sirène, positionnez vous dans le menu « Signal Sirène ». Appuyez sur OK puis appuyez simultanément sur les touches 1 et 3. Un BIP prolongé est émis et l'écran affiche “Sirène effacée”.

5. Mode Test

Cette fonction est disponible dans le Menu Utilisateur et dans le menu de Programmation et fonctionne de manière identique dans les 2 cas.

Le mode test permet une vérification du fonctionnement des accessoires de commande et de détction du système et aussi une évaluation de la qualité de réception du signal radio reçu par la centrale.

• Positionnez le curseur sur "Mode Test" et appuyez sur OK.
• Si vous sollicitez un détecteur, la centrale émet un son modulé à 2 tons et l'écran vous indique l'accessoire dont le signal a été reçu, par exemple :

• Dans cet exemple le détecteur reçu est un PIR, positionné en zone 01 et en mode INTRUSION. Le chiffre 5 indique la qualité du signal reçu, qui peut varier de 1 à 9, 9 étant la meilleure qualité de réception radio. Le message s'affiche jusqu'à réception du signal venant d'un autre détecteur.

• La liste des accessoires testés peut être visualisée en la déroulant à l'aide des touches “▲”et “▼”.
  Pour sortir du "Mode Test", appuyez sur la toucheG.

• En mode de programmation; la centrale sort automatiquement du mode test après 10 minutes si chaque signal n'est reçu (3 minutes à partir du mode test du menu Utilisateur).

• La sirène extérieure peut être testée en armant et désarmant le système, à condition de valider les bips sonores dans le Menu Sirène (« Confirm. Oui »).
• Quand la centrale est armée, la sirène bipe une fois et le feu/flash clignote à l'issue du retard à la sortie.
• Quand la centrale est désarmée, la sirène bipe deux fois et la lumière clignote d'un cotoé à l'autre deux fois.

III. Réglages Généaux

Ce menu permet de définir les codes d'accès à la centrale et de personnaliser un certain nombre de paramètres de fonctionnement :

REGLAGES DISPONIBLES :

1. Codes Utilisateur

• 4 Codes Secrets peuvent être programmes : “Utilisateur 1”, “Utilisateur 2”, “Ménage” et “Temp”.
• “Utilisateur 1” et “Utilisateur 2”: Utilisables pour armer/désarmer la centrale,mettre en mode test et acceder au journal d'evénements.
• "Ménage" permet uniquement un Armement Total.
• "Temp": permet une seule manœuvre de désarmement puis d'armement ou une seule manoeuvre d'armement (Le code est invalidé après une manœuvre d'armement).
• Chaque Code Secret est constitué de 4 chiffres. Le Code Secret “0000” est activé par défaut pour “Utilisateur 1”. Les autres codes ne sont pas au départ actif. Avant de régler votre propre Code Utilisateur, “0000” doit être saisi à chaque fois que “Entrer Code” est affché à l'écran.

Pour régler votre propre Code Utilisateur

Etape 1. Déplacer le curseur sur le menu "Code Utilisateur" puis appuyez sur "OK" l'écran suivant s'affiche :

		U	t	i	l	.	1			(	o	)	0	0	0	0
		U	t	i	l	.	2			(	x	)
		M	é	n	a	g	e			(	x	)
		T	e	m	p					(	x	)

• Le "o" affché pres de "Utilisateur 1" indique que celui "Utilisateur 1" est activé avec 0000 comme code par défaut
• Le "x" affché après "Utilisateur 2", "Ménage" et "Temp" indique que ces codes ne sont pas actifs.

Etape 2. Utilisez les flèches pour sélectionner "Utilisateur 1" et appuyez sur "OK"

N

o

u

v

e

a

u

c

o

d

e

.

.

.

.

Etape 3. Saisissez les 4 chiffres du code besoin puis "OK"

Pour revenir en arrêté appuyer sur G. le Code Secret d'origine est alors conservé.

Etape 4. L'écran returnera à l'écran précédent et affiche le nouveau code.

Etape 5. Suivez les mêmes étapes pour programmer et activer Utilisateur 2, "Ménage" et le Code Secret "Temp" respectivement.

• Les codes "Utilisateur 1", "Utilisateur 2", "Ménage" et "Temp" doivent être différents. Si des codes identiques sont sélectionnés, l'écran affiche "Déjà pris, composez!". Choisisr dans ce cas un autre code.

Pour activer & désactiver les Codes Secrets

Chaque Code Secret sauf “Utilisateur 1” peut être activé ou désactivé en appuyant sur. Au niveau de l'affichage ; les codes actifs sont visualisés par (o), les codes inactifs par (x)

• Appuyez sur la touche “ ”.
  L'affichage bascule du mode activé:

U

t

i

l

.

2

(o)

1

1

1

1

à désacté:

U

t

i

l

.

2

(

x

)

2. Code Administrator

Ce Code est utilisé exclusivement pour acceder au mode de Programmation et est régé sur "0000" en usine.

IMPORTANT: Sauf s'il est également programmes comme Code Utilisateur (1 ou 2), le code Administrateur n'est pas utilisable pour armer ou désarmer le système.

Comment régler votre Code Administrateur.

Etape 1. A l'aide des flèches positionné vous sur Code Admin. et appuyez sur “OK”. L'écran affiche

N

o

u

v

e

a

u

c

o

d

e

.

.

.

.

Etape 2. Saisissez les 4-chiffres du nouveau code choisi puis OK.

Etape 3. Saisissez ensuite à nouveau le code pour contrôle puis OK:

A

n

o

u

v

e

a

u

.

.

.

.

.

.

.

L'écran returne au menu « Régliages Généaux »

• Si le code n'est pas correct, un message "Code est incorrect" s'affichera 2 secs. et vous devrez repêter l' étape 3.
• Il est recommandé de régler le "Code Admin" différemment des codes utilisateurs, pour que chaque personne soit responsable de l'accès à la programmation, toute fois il peut être identique au code utilisé 1 pour une'utilisation plus facile.

3. Retard à l'Entrée

Ce mode permet de selectionner le temps de retard à l'entrée, s'écouant entre une détction, et le déclenchement de l'alarme.

Le décai peut varier de 0 à 70 secs par tranches de 10 secs.

Utilisez les touches "▲", "▼" pour afficher le salarié souhaité, puis appuyez sur "OK".
10 secs. est regle par défaut.

Le temps de retard à l'entrée ne concerne que les détecteurs paramétrés en mode « ENTREE » et « TEMP PARTIEL » (voir page 17).

4. Retard à la Sortie

Ce mode permet de selectionner le temps de sortie s'écoulant entre l'envoi d'une instruction d'armement, et l'armement effectif de la centrale.

Le décai peut varier de 0 à 70 secs par tranches de 10 secs

R

e

t

a

r

d

S

o

r

t

i

e

1

0

s

e

c

.

Utilisez les touches “▲”, “▼” pour afficher le périisouhaite, puis appuyez sur “OK”.
10 secs. est regle par défaut.

5. Tempo d'alarme

Il s'agit de la durée de fonctionnement de la sirène intégrée quand une alarmé est activée.

Le délambda peut varier de 1 min. à 10 min. par tranche d'1 min.

Utilisez les touches “▲”, “▼” pour passer d'une valeur à une autre puis appuyez sur “OK”.
- 3 minutes est régées par défaut.

6. Sirene U.C

Permet l'activation ou la désaction de la sirène intégrée à la centrale.

• Appuyez sur “▲”,“▼” pour sélectionnner l'option souhaitation puis sur “OK.
• "Sirène U.C OUI" (sirène active) est régle par défaut.

7. Auto-pro. U.C

Permet d'activer ou de désactiver la protection à l'arrachement et à l'ouverture de la centrale.

• Appuyez sur “▲”,“▼” pour sélectionner la valeur souhaitée puis “OK”.
• “A-P U.C. NON” est régle par défaut.

L'autoprotection de la centrale s'active d'elle-même après une vingtaine de minutes donc vous n'êtes pas obligé de penser à activer cette fonction.

8. Sortie sonore

Permet de selectionner un volume faible, fort ou de supprimer les bips d'advertissement sonores émis pendant le retard à la sortie.

F

a

i

b

I

e

F

o

r

t

A

u

c

u

n

• Appuyez sur les touches “▲”, “▼” pour sélectionner la valeur souhaitée puis “OK”.
• "Faible" est régle par défaut.

9. Entre sonore

Permet de selectionner un volume faible, fort ou de supprimer les bips d'advertissement sonores émis pendant le retard à l'entrée.

F

a

i

b

I

e

F

o

r

t

A

u

c

u

n

• Appuyez sur les touches “▲”,▼” pour sélectionner la valeur souhaïée puis “OK”.
• "Faible" est régle par défaut.

Les réglages sonores n'influent que sur les Bips de signalisation et n' affectent pas la puissance de la sirène sur la centrale, qui n'est pas réglabre en intensité.

10. Carillon

La centrale dispose d'un carillon d'entrée, qui sera activé par les détecteurs paramétrés en mode « ENTREE » (voir page 17) lors d'une détention, lorsque la centrale n'est pas armée.

Ce menu permet de valider ou d'invalider le carillon sur la centrale et de selectionner entre un volume fort ou faible.

C

a

r

i

l

l

o

n

f

a

i

b

l

e

C

a

r

i

l

l

o

n

f

o

r

t

C

a

r

i

l

l

o

n

N

O

N

• Appuyez sur les touches “▲”, “▼” pour sélectionner la valeur souhaïée puis “OK”.
• “Carillon faible” est régle par défaut.

11. Interférences

La centrale possède un dispositif de détction des interférences radio sur sa fréquence, susceptibles de générer les liaisons avec ses accessoires. Le menu INTERFERENCES permit d'activer ou de désactiver ce dispositif.

• Quand le dispositif est actif, si des interférences de plus de 30 secondes sont détectées la Centrale indiquera un message d'erreur en modes Désarmé et Partiel mais déclenchera l'alarme en mode Total (voir page XX pour les modes d'armement du système).
• Quand le dispositif est inactif, la centrale ne réagira pas en cas d'interférences.

A

n

t

i

-

s

a

t

.

O

U

I

A

n

t

i

-

s

a

t

.

N

O

N

• Appuyez sur les touches “▲”, “▼” pour sélectionner la valeur souhaïée puis “OK”.
• “Anti-sat. NON” (inactif) est régle par défaut.

12. Bips d'alerte

Ce menu permet d'activer ou de désactiver les bips d'alerte en cas d'erreurs système.

B

i

p

a

I

a

r

m

e

O

U

I

B

i

p

a

I

a

r

m

e

N

O

N

• Appuyez sur les touches “▲”, “▼” pour selectionner la valeur souhaitation puis “OK”. “Bip alarmé OUI” est régle par défaut.

Si "Bip alarmé OUI" est choisi, en mode Désarmé la centrale fera entendre un bip toutes les 30 secs dans les cas ou une erreur système persiste.

13. Langues

Choisissez la langue d'affichage souhaïée.

E

n

g

l

i

s

h

F

r

a

n

ç

a

i

s

N

e

d

e

r

l

a

n

d

s

D

e

u

t

s

c

h

E

s

p

a

n

o

l

• Appuyez sur les touches “▲”, “▼” pour sélectionner la valeur souhaïée puis “OK”.

Installation et fonctionnement des accessoires

Après avoir procédé à l'apprentissage et au paramétrage de l'ensemble des composants de votre système, vous pouvez procéder au montage de chacun de ces éléments à l'emplacement prévu.

I. Centrale HA2000

- Montage

Assurez-vous que la centrale sera placée à hauteur approximative de poitrine, permettant une bonne lisibilité de l'écran, et une accessibilité du clavier.

Utilisez les 2 trous du support de montage mural comme gabarit et pointez les trous sur le mur.
- Percez, placez les chevilles et fixez le support au mur.
- Suspendez la centrale au support en la tenants face à vous et la faisant coulisser vers le bas.
- Activez l'autoprotection de la centrale après montage mural.

Placer ensuite la centrale en "Mode Test" afin de fixer les accessoires, pour éviter un déclenchement d'alarme par autoprotection des détecteurs ou du clavier déported.

- Changement des piles

Quand les piles de la centrale deviennent faibles, un message « piles faibles » est affiché avec un bip.

• Désactivez l'auto protection de la centrale par le Mode de Programmation.
• Enlever la centrale de son support etsteroler le couvercle des piles et celui de l'interrupteur SW1.
• Retirez les anciennes piles et insérer les nouvelles. Avant d'insérer la 4ième pile:
• Maintenez appuyé le bouton « SW1 » et mettez la 4ème pile en même temps.
  Relâchez le bouton « SW1 »
• Replacez le couvercle du compartment des piles.

Utilisez toujours des piles alcalines pour assurer un fonctionnement de longue durée.

II. Télecommande HA2000R

La télécommande permet de mettre la centrale en modes d'armement TOTAL, PARTIEL NUIT, DESARMEMENT et aussi de proceder à un déclenchement « panique » de l'alarme.

Description

1. Touche

Appuyer pendant 3 secondes pour un armement TOTAL

2. Touche

Appuyer pendant 3 secondes pour un déclenchement en alarme panique.

3. Touche

Appuyer pendant 3 secondes pour un armement PARTIEL NUIT.

4. Touche

Appuyer pendant 3 secondes pour un désarmement (à partir d'une situation d'armement TOTAL ou PARTIEL). Si l'alarme donne, elle s'arrête.

5. Diode témoin

6. Compartment pile

Témoin d'émission

Si vous appuyez sur l'une des quatre touches pendant 3 secondes, la diode s'allume pour confirmer l'envoi du signal correspondant à la Centrale.

- Pile

La télécommande fonctionne avec une pile Lithium "CR2032" de 3V 230 mAh. La durée de vie de la pile est d'environ 2 ans.

• Enlevez le couvercle en le faisant tourner dans le sens contraire des aiguilles d'une montre avec une piece de monnaie.
• Insérez la pile comme indiqué dans le schéma avec le + vers vous.
• Refermez-le couvercle en le faisant tourner en sens inverse.

III. Détector PIR HA2000P

Le détecteur PIR permet une détction de mouvements au sein d'une zone assignée et déclenché l'alarme si un intrus traverse son champ de détction.

Le détector est constitué de deux parties: un couvercle et sa base. Le couvercle contient toute l'électronique et l'optique, la base permet la fixation. Un montage d'angle est possible grâce au support triangulaire fourni mais le détector peut aussi être fixé à plat sur un mur auquel cas le support triangulaire ne sera pas utilisé.

Un interrupteur d'autoprotection déclenché l'alarme si le détecteur est arraché du mur (montage à plat) ou de sa base en cas de montage en angle.

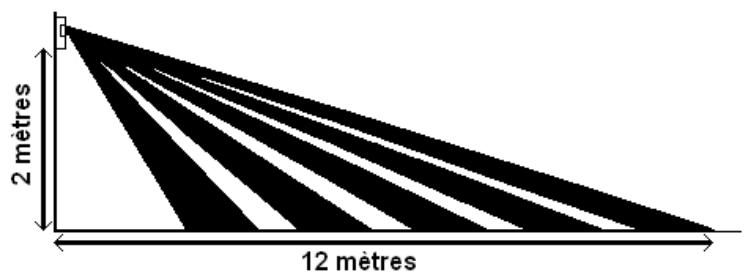

Le PIR est donc pour offrir une détction jusqu'à 12 mètres sur 90^ s'il est monté à 2 mètres au-dess us du sol (en fonction de paramètres comme température ambiente, importance de la masse en déplacement, direction du déplacement par rapport au détecteur)

Vue du dessus
Vuedeprofil

Description

1. Bouton Test et témoin lumineux

Le bouton test est double d'un Témoin lumineux.

Le bouton test est utilisé pour tester la performance de la radio et pour l'enregistrement du détecteur sur la centrale.

Le Témoin lumineux est utilisé pour indiquer l'état du système.

2. Interrupteur d'Auto Protection

L'interrupteur d'Auto Protection protège le boîtier d'une ouverture non autorisée.

3. Isolant des piles

4. Support de montage d'angle

- Pile

Le Détector PIR fonctionne avec une pile 3.6V Lithium.

• Tirez la languette isolante vers vous pourmettre la pile en service. La languette doit sortir complètement et ne sera plus utilisée.
• Le témoin lumineux clignote de manière continue pendant 30 secondes (période d'initialisation). Pendant ce temps, le PIR n'est pas actif. A l'issue de ce début le témoin s'est et le PIR est prét à fonctionner.

Le niveau de la pile est surveillé, un signal de pile faible est envoyé à la centrale 1 mois avant l'épuisement total de la pile.

IMPORTANT :

Sur ce type de pile au lithium, un film d'oxydation (appelé passivation) se forme lorsqu'elle est inutilisée.

Il est donc impératif d'initialiser la pile soit en appuyant sur le bouton test du détecteur une dizaine de fois ou en enlevantla pile et en faisant contact entre le ^+ et le- de la pile pendant 5 à 10 secondes à l'aide d'un objet métallique.

- Supervision

• Àprous l'installation, le détector PIR transmet automatiquement des signaux de supervision à des intervalles de 30 à 50 min à la centrale.
  Si la centrale n'a pas reçu le signal après un temps programme, elle se met en défaut.

Mode normal

Le PIR se désactive de lui-même pendant environ 1 minute pour économiser de l'énergie après chaque détction et la diode témoin reste éteinte. Si un autre mouvement est detecté pendant ce déliai, le temps de mise en sommeil des émissions sera prolongé d'une minute. De cette façon, les mouvements continus devant un PIR ne sollicitent pas les piles.

IMPORTANT :

En cas de test du système en mode normal, vous doivent attendre deux minutes avant de passer devant le détecteur pour en vérifier le bon fonctionnement.

Mode Test

Il est obtenu en appuyant sur le bouton Testitué sur la face avant au-dessus de la lentille. En mode Test, la détction est répetitive et le témoin lumineux clignote à chaque fois qu'un mouvement est détecté. A chaque fois que le bouton Test est pressé, le PIR transmettra un signa radio à la centrale pour un test de portée radio et reste en mode test pendant 3 min. à l'issue desquelles le détector revient en mode normal.

Témoin lumineux

En fonctionnement normal, le témoin lumineux ne s'allume pas sauf dans les situations suivantes:

• Quand la pile est faible, le témoin lumineux s'allume pendant environ 2 secondes lors des déetections.
• Si le détecteur est ouvert et l'interrupteur d'autoprotection n'est pas fermé, le témoin lumineux s'allume pendant environ 2 secs. pour indiquer la transmission du signal d'autoprotection.

- Restrictions

• Ne positionnez pas un PIR face à une porte déjà protégée par un contact d'ouverture, ceci pourrait entraîner une transmission simultanée et conflictuelle des signaux radio.
• N'installez pas le PIR directement vers la lumière du soleil.
• Evitez d'inverter le PIR dans des endroits subissant des changements rapides de température dans la zone de détction, ou des flux d'air chaud ou froid à une température différente de celle ambiente (bouches de climatisation, chauffage pulsé, etc.)
• Ne dirigez pas directement le PIR vers une source de chaleur (cheminée, chauffages ou poêles ou au-dessus des radiateurs.)

- Emplacements conseillés

• Lieux de passage obligé (paliers à l'étage et rez de chaussée, entrée, hall d'accès) et pièces renferment des valeurs importantes (typiquement leSEDjour)
• Entre 2 et 2.5 m au-dessus du sol pour une meilleure performance de détction.
• Dans un angle pour faire coïncider le champ de détention avec la piece à surveiller.

Montage

Le PIR est concu pour etre monte soit a plat soit dans un angle de mur.

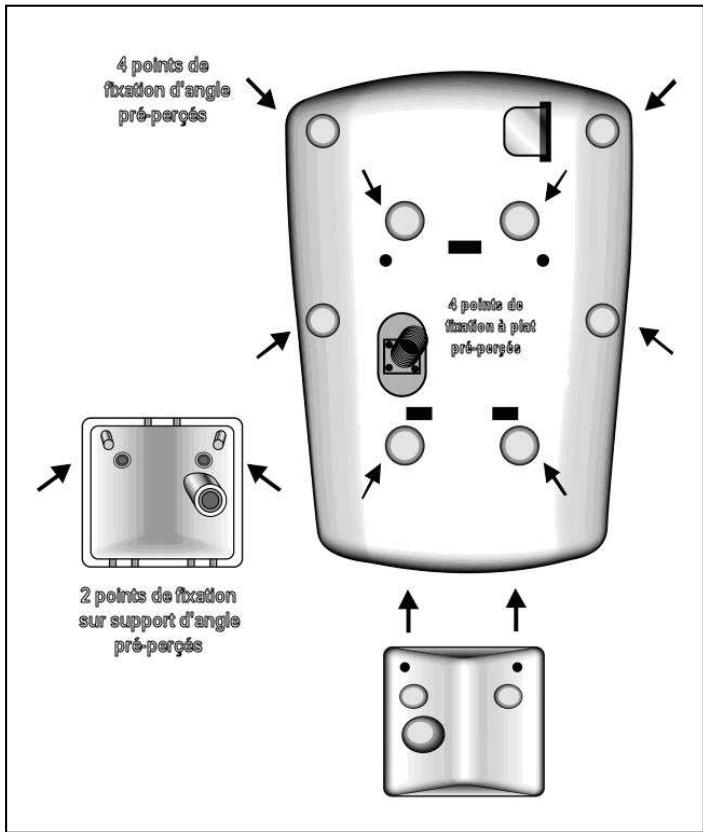

Le socle possède des évidements où le plastique est plus fin. Quatre pour une fixation à plat et quatre pour une fixation en angle comme indiqué dans le schéma.

- Montage sur une surface plane:

Etape1. Retirez la vis de fixation et séparez les 2 parties du détecteur.
Etape2. Percez les évidements de la base.
Etape 3. En utilisant les trous comme un modele, pointez les trous sur le mur.
Etape 4. Insérez les chevilles.
Etape 5. Vissez la base dans les chevilles murales puis remontez le détecteur sur sa base.

- Montage en angle:

Etape 1.Percez les deux renforts sur le support triangulaire.
Etape 2. En utilisant les trous comme un modele, percez des trous dans l'angle de mur.
Etape 3. Insérez les chevilles
Etape 4. Vissez le support triangulaire dans les chevilles murales avec les deux picots vers le haut.

Etape 5. Placez le PIR sur les clips du support.

IV. Contact d'Ouverture HA2000M

Le Contact d'Ouverture (ou Contact Magnétique) est utilisé pour détecter l'ouverture et la fermeture des portes et fenêtres. De façon générale, le Contact d'Ouverture est fixé sur le cadre de la porte ou fenêtre et l'aimant lui fait face sur le battant. Quand la porte s'ouvre, l'aimant s'éloigne et un signal d'alarme est envoyé à la centrale.

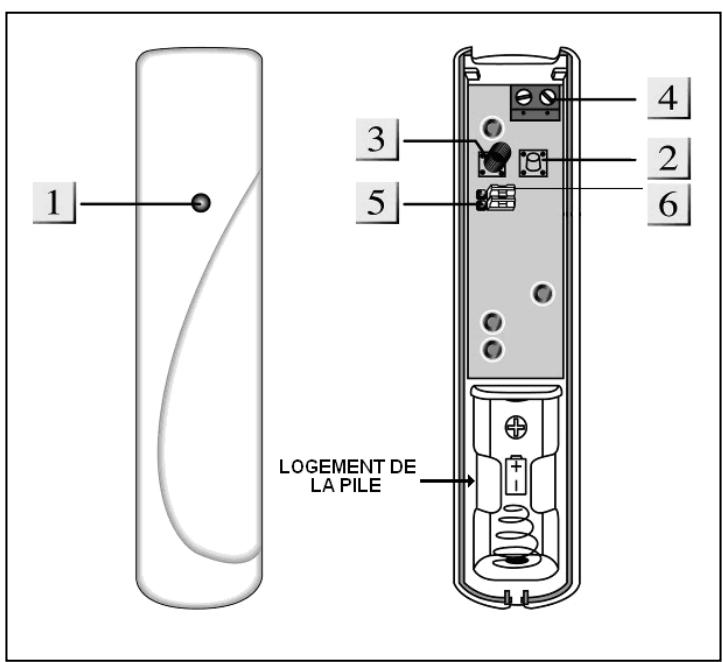

Description

Desserer sur une longueur de 5 mm environ la vis à la base du détecteur (elle ne sort pas complètement) puis séparer les deux parties en commençant par l'extrémité où se trouve la vis.

1. Témoin lumineux
2. Bouton Enregistrement / Test

Ce bouton est utilisé pour tester la communication radio avec la centrale et pour l'enregistrement du détecteur sur la centrale.
3. Contact d'auto protection.

Protège le boîtier des ouvertures ou de l'arrachement.

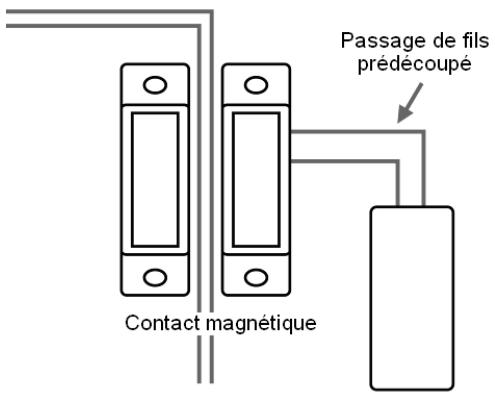

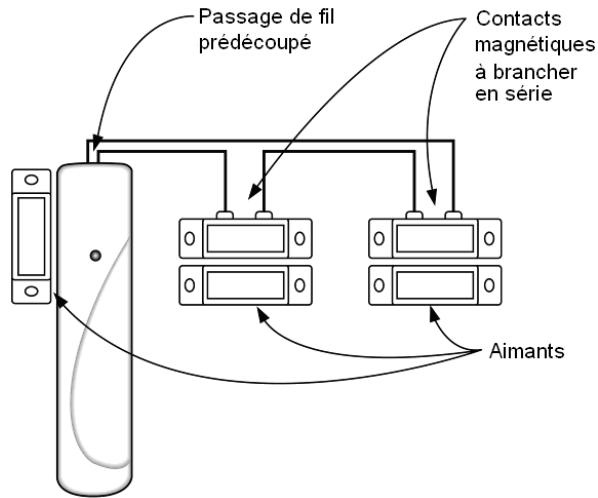

4. Bornier supplémentaire

Permet le raccordement de détecteurs filaires supplémentaires délivrant un contact sec de type N.F. (Normalement fermé).
5. Cavalier mode TEST JP1

Ce cavalier (celui du haut) est utilisé pourmettre le Contact d'Ouverture en mode Test :

Si le cavalier est sur ON (à cheval sur les deux broches), le contact d'ouverture est en mode Test. La diode témoin s'allume lors de chaque ouverture ou fermeture de la porte, ce qui permet de contrôler le bon fonctionnement du détecteur.

Si le cavalier est sur OFF (le cavalier est enlevé ou à cheval sur une seule broche), le Contact d'Ouverture est en mode Normal. (Mode par Défaut)

6. Cavalier de sélection de fonctionnement (JP2)

Ce cavalier (celui du bas) est à positionner en fonction de l'utilisation de l'aimant :

Positionner le cavalier sur ON si vous ne souhaitez pas utiliser l'aimant (seuls les détecteurs filaires connectés au bornier activeront le Contact d'Ouverture.

Positionner le cavalier sur OFF si vous souhaitez utiliser l'aimant.

• Quelle que soit la position du cavalier JP2, le bornier reste actif.

- Pile

Le Contact d'Ouverture fonctionne avec une pile 3.6V Lithium.

• Insérez la pile dans son logement en prénant soin de respecter la polarité.
  Le témoin lumineux clignote brievement, attendez pendant 10 secondes la fin de l'initialisation.

Le niveau de la pile est surveillé, un signal de pile faible est envoyé à la centrale 1 mois avant l'épuisement total de la pile.

IMPORTANT :

Sur ce type de pile au lithium, un film d'oxydation (appele passivation) se forme lorsqu'elle est inutilisée. Il est donc impératif d'initialiser la pile en faisant contact entre le + et le - de la pile pendant 5 à 10 secondes à l'aide d'un objet métallique.

- Supervision

• Àprous installation, le Contact d'Ouverture transmet automatiquement des signaux de supervision à des intervalles de 30 à 50 min à la centrale.
• Si la centrale cesse de receivevoir le signal, elle se met en défaut.

Témoin lumineux

En mode de fonctionnement Normal, la diode sur la face avant du détecteur ne s'allumera pas sauf dans les situations suivantes:

• Dans le cas de piles faibles, chaque fois que le Contact d'Ouverture sera activé (ouverture ou fermetre de porte.)
• Si le couvercle est ouvert et si l'interrupteur Auto-P est désacté.

- Montage

Note : Nous déconseillons dans la mesure du possible un montage du détecteur à l'aide d'adhésif double face, qui a tendance à se déterminer dans le temps, sachant par ailleurs que le ressort du contact d'autoprotection accentue la tendance du détecteur à se décoller de son support. La base possède deux évidements où le plastique est plus fin pour facilitier le montage. L'adhésif double face peut être utilisé pour la fixation de l'aimant.

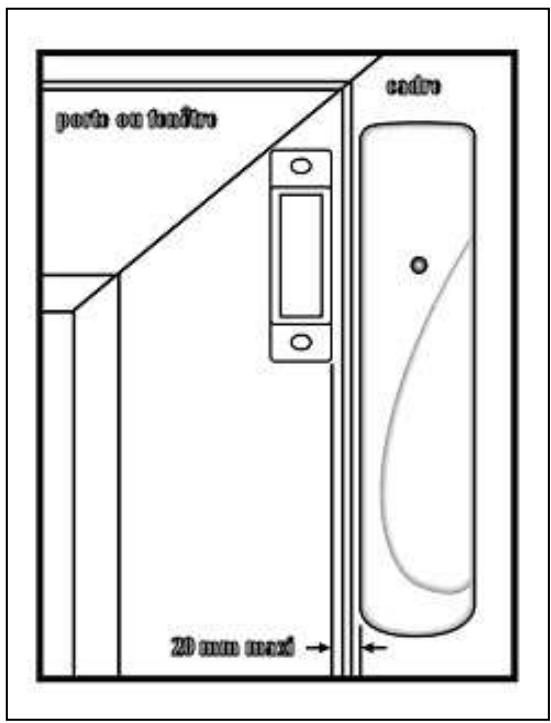

Pour monter le contact d'ouverture :

Etape 1. Retirez le couvercle renfermant l'électronique après avoir desserré la vis à la base (elle ne s'enlève pas complètement). Un clip retient le côté opposé à la vis.

Etape 2.Percez les deux orifices evidés sur la base.

Etape 3. Pointez les trouss a pearcher sur le support.

Etape 4. Insérez les chevilles et vissez la base sur son support.

Etape 6. Replacez le détecteur sur sa base et resserrez la vis.

Etape 7. Montez l'aimant sur la porte en utilisant le tampon à doubles faces ou les vis fournis. Alignez l'aimant par rapport au détecteur en suivant les 2 traits qui servent de repères.

Laimant ne doit pas etre a plus de 20 mm du detecteur quand la port est fermée.
Assurez-vous que le ressort de l'interrupteur d'autoprotection au dos du détecteur est appuyé sur le support.
- Si vous souhaitez tester le détecteur, avant de le refermer, mettez le cavalier JP1 sur ON et mettez la centrale en mode TEST. Dans ce cas la diode sur le détecteur s'allume lors de l'ouverture de la porte, vous permettant de vérifier plus efficacement le fonctionnement du détecteur. Ne pas oublier après cette vérification de remettre le cavalier sur OFF (position normale) afin de préserver sa pile d'une usure prématurée.

Utiliser des bornes d'extension.

Les bornes d'extension du détecteur permet le raccordement de détecteurs filaires supplémentaires en mode NF (normalement fermé), contacts de feuillage, contacts bris de vitre, contacts sabot pour protection de porte de garage ou volet roulant, etc., il peut être utilisé. Egalement si la configuration du support n'autorise pas le montage d'un détecteur, vous pouvez connecter un contact magnétique filaire et déporter le contact d'ouverture.

• Plusieurs portes ou fenêtres peuvent être protégés par un contact d'ouverture. Les contacts magnétiques doivent être montés en série sur les bornes auxiliaires comme suit:

Les bornes forment une boucle fermée avec l'accessoire qui y est connecté. Quand la boucle est ouverte, le contact d'ouverture est activé.

Description

1. Voyant d'Etat
2. Voyant d'Information
3. Voyant d'Erreur
4. Caches Vis
5. Touche Armement Total
6. Touche Armement Partiel Nuit
7. Touche

Pour returner en arrêté d'une étape et demande d'Information à la centrale

1. Touche Désarmement

2. Touche #

3. Touche

Permet d'entrée dans le menu programmation

1. Touche Médicale +

Appuyez sur les deux touches 7 et 9 pour déclencher l'alarme Médicale

1. Touche Incendie

Appuyez sur les deux touches 4 et 6 pour déclencher l'alarme Incendie

1. Touche Agression A

Appuyez sur les deux touches 1 et 3 pour déclencher l'alarme Agression

1. Trous de fixation
2. Interrupteur Auto-P
3. Touches Numérotées

• En veille, tous les voyageants sont eteints. Quand vous appuyez sur une touche, le voyageant d'etat rouge s'allume pendant 5 secondes indiquant que le HA2000K est actif.
• Levoyant d'etat s'éteint quand vous avez appuyé sur une série de touches valides ou quand la pause entre les touches est plus longue que 5 secondes.
• Si levoyant d'etat s'éteint avant qu'une série de touches valide soit terminée, la manoeuvre est ignorée.
  Un bip court est entendu lors de chaque appui sur une touche.
• Trois bips continus indiquent que l'utilisateur doit repeter son action.

- Pile

Le clavier fonctionne avec une pile CR2450 3V au lithium préinstallée en Usine dont la durée de vie normale est de 3 ans avec une moyenne de 5 activations par jour.

• Tirez la languette isolante vers vous pourmettre la pile en service. La languette doit sortir complètement et ne sera plus utilisée.

Le niveau de la pile est surveillé, si la pile est faible le voyant d'Etat clignote (vert en mode Test ou rouge en mode normal) et un signal pile faible est alors envoyé à la centrale.

Fonction économique d'énergie

En vue, le HA2000K n'utilise pas d'énergie. Il s'active pendant 5 secondes quand vous appuyez sur une touche.

Après 5 secondes d'inactivité, les voyants s'éteignent et le clavier returne au mode veille.

- Montage

Etape 1. Placez le clavier en mode Test en entrant le code administrateur (par défaut"0000" puis "P"). Le clavier émet un bip long et le voyant d'etat s'allume vert fixe.

Etape 2. Enlevez les 2 caches clipsés sur la partie avant du clavier.

Etape 3. Utilisez les 2 orifices de passage des vis de fixation comme gabarit pour pointer les emplacements des trous sur le mur support.

Etape 4. Insérez les chevilles puis monter le clavier à l'aide des 2 vis. Assurez-vous que le ressort du contact d'autoprotection est maintainu appuyé par le support mural.

Etape 5.Remetre en place les 2 caches de vis puis sortir du mode test en appuyant deux fois sur la touche

Mode Test:

Il permet une désactivation-temporaire de l'autoprotection, par exemple lors de l'installation du clavier ou pour changer la pile.

Pour passer en mode test saisissez le code Administrateur du clavier (par défaut 0000) puis "P".
Le voyant d'etat s'allume vert fixe pour signaler que le clavier est bien en mode test.

Pour sortir du mode Test, appuyez deux fois sur la touche “ 🌥 ”, le clavier émet un bip long et le voyant d'Etat passé de vert à rouge avant de s'éteindre, puis le clavier returne en mode veille.

• Le code Administrateur du clavier à code est indépendant du code administrateur de la centrale, il est donc nécessaire de le modifier directement sur le clavier à code.
  Si aucune action n'est faite pendant plus de 5 minutes le clavier sortira automatique du mode Test.

Les différents paramétrages ne sont disponibles qu'à partir du mode test

Transmission du signal d'enregistrement et de test du clavier : “ ” + “ ”
- Activation de l'alarme panique à doubles touches —“P” + “2”
- Activation de l'alarme incendie à doubles touches —“ ” + “3”
Activation de l'alarme Médicale à doubles touches —“P” + “4”
- Changement du code Administrateur —“ ” + “6”
Désactivation de toutes les doubles touches - " " + "5"
- Autorise l'Armement Total / Partiel sans utiliser un Code Utilisateur : “ ” + “8”
- Autorise l'Armement Total / Partiel en utilisant un Code Utilisateur — “ ” + “9”

Armement sans code utiliser

Le clavier permet le cas échéant un armement PARTIEL ou TOTAL sans exiger de code utilisateur (par exemple pour permettre ces manœuvres à un utilisateur occasionnel à qui l'on ne souhaite pas délivrer de code autorisant le désarmement.). Pour programmermer cette fonction, reportez vous au paragraphe précédent.

Armement total : Appuyer sur la touche “ 📁 ”

Armement partiel nuit : Appuyer sur la touche “ 📁 ”

Témoin lumineux

VOYANT	VERT		ROUGE
	FIXE	CLIGNOTANT	FIXE	CLIGNOTANT
	Mode Test	Piles faibles (en mode test)	Témoin touche	Piles faibles (en mode normal)
	mode DESARME	ERREUR (code faux, pas de réponse centrale, etc)	mode TOTAL	mode PARTIEL NUIT
			Mémoire d'Alarme	ERREUR SYSTEME (autoprotection, probl. supervision, etc)

• Changement du Code Administrateur:

Le clavier dispose d'un code Administrateur qui autorise exclusivement l'accès au mode test et à la programmation. Ce code est régèle en usine sur « 0000 ». Pour le modifier :

Etape 1. Placez you en mode Test, ensuite appuyez sur les touches " et "6", un long bip sera émis.

Etape 2. Entrez "0000" ou le code existant si le code usine a déjà été modifié.

Etape 3. Appuyez sur "O", le clavier émet un long bip.

Etape 5. Entrez votre nouveau code à 4 chiffres et appuyez sur "#", le clavier émet un long bip.

Etape 6. Appuyez deux fois sur " n" pour sortir du Mode Test.

- Fonctionnement

IMPORTANT : Les manoeuvres d'armement Total, Partiel et de Désarmement sont effectuees en utilisant I'un des codes utilisateurs programmes SUR LA CENTRALE.

Ces codes ne nécessitant PAS d'être programmes sur le clavier lui-même.

Armement Total : composer un Code utiliser + “ 🏽 ”
Armement Partiel Nuit : composer un Code utiliser + “ 📁 ”
Désarmement : composer un Code utiliser + “® ”
- Alarme Aggression — “1” + “3” en même temps
- Alarme Incendie — “4” + “6” en même temps
- Alarme Médicale — “7” + “9” en même temps

Réinitialisation

Si vous avez oublé le Code Administrateur du clavier ou si un dysfonctionnement s'est produit, vous pouvez réinitialiser les paramètres usine sur le clavier de la façon suivante :

Etape 1 Ouvrez le clavier, retirez la pile et activez l'interrupteur d'auto protection plusieurs fois.
Etape 2 Appuyez sur "3" pendant que vous replacez la pile.
Etape 3 Continuez à appuyez sur "3" jusqu'à ce 3 bips courts indiquent une réinitialisation réussie
Etape 4 Relâchéz le bouton "3"

• Fonction interrogation à distance de la centrale.

Le clavier vous permet de contrôler, par exemple lorsque vous rentrez chez vous, le statut de la centrale, afin de vérifier si elle est armée ou désarmée.

Pour obtenir cette information, appuyer simplement sur la touche du clavier. Àpès 1 seconde environ (temps d'échange d'information avec la centrale), la diode d'information s'allume de la façon suivante :

• VERT FIXE si la centrale est désarmée (vous pouvez entrer).
• ROUGE FIXE si la centrale est en armement TOTAL (Désarmer avant d'entrée)
• ROUGE CLIGNOTANT si la centrale est en armement PARTIEL NUIT ou PARTIEL JOUR (Désarmer si besoin en fonction des zones actives)

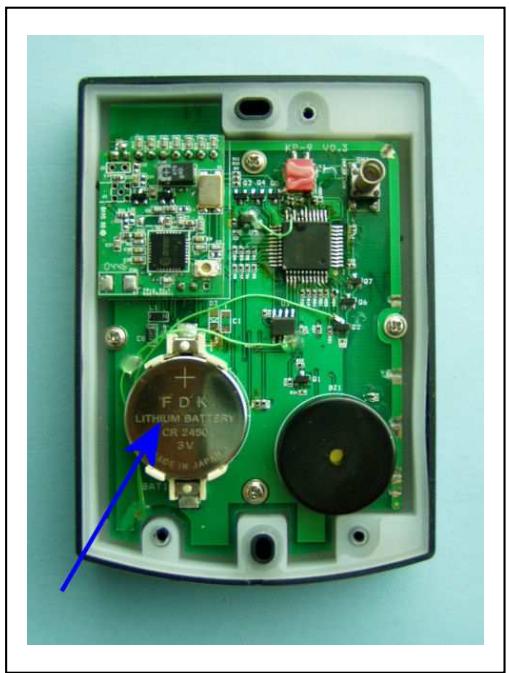

- Changer la pile

Etape 1 Mettez la centrale en mode Test.

Etape 2 Démontez le clavier, en enlevant d'abord les caches vis puis les vis de fixation.

Etape 3 Ouvrez le clavier en démontant les 3 vis de fixation situées à l'arrière.

Etape 4 Enlevez l'ancienne pile et attendez 5 minutes avant de la remplacer par une neue, avec le côte marqué + vers vous.

Etape 5 Refermez le boîtier de la même façon, remontez le clavier sur son support et replacez les caches.

Etape 7 Sortez la centrale du mode test.

Fonctionnement du Systeme

I. Menu de l'utilisateur

1. Economiseur d'énergie & remise en route

La centrale fonctionne avec des piles. Pour préserver l'énergie des piles et prolonger leur durée de vie, la centrale se met en mode économiqueur d'énergie dans les deux cas suivants :

• En mode de fonctionnement normal, après 10 secondes d'inactivité des touches.
• En mode de Programmation, après 10 minutes d'inactivité des touches.

En mode economisier d'énergie, l'écran LCD est vierge et le rétro éclairage du clavier est également éteint.

Pour remettre l'affichage en route:

• Appuyez sur n'importe qu'elle touche numérootée, l'affichage indique "Entrer Code, * ___" en considérant que le premier numéro entrez avec la touche numérootée est le premier chiffre du code qui sera masqué par une étoile " *".
  Appuyez surG. l'affichage indiquera I'etat Armé, Désarmé, Jour ou Nuit.

2. Entrer dans le menu Utilisateur

Quand le système est en mode Désarmé, saisir un code Utilisateur valide permet d'accéder au menu de l'utilisateur. Le système peut ainsi être mis en Armement Total ou en Partiel ou en mode Test et le Journal des événements peut être consulté.

Quand you appuyez sur la premiere touche numerotée, le clavier s'allume et l'écran affiche :

E

n

t

r

e

r

C

o

d

e

*

_

_

_

Après saisie d'un Code Utilisateur suiv de “OK”, les deux premières lignes du menu s'affichent dans les 10 secs:

▲

A

r

m.

T

o

t

a

I

P

a

r

.

j

o

u

r

Le curseur se positionne sur la première ligne; le menu comprend les options suivantes :

A

r

m.

T

o

t

a

I

P

a

r

.

j

o

u

r

P

a

r

.

n

u

i

t

M

o

d

e

T

e

s

t

J

o

u

r

n

a

I

Le passage d'une option à l'autre se fait à l'aide des touches “ , “ ”.

II. Mode Armement Total

1. Armer le système

Si le système est en mode Désarmé, pour armer, procédez comme ceci.

Etape 1. Entrez un code Utilisateur puis "OK" L'affichage indique:

A

r

m

.

T

o

t

a

I

P

a

r

t

.

j

o

u

r

P

a

r

t

.

n

u

i

t

M

o

d

e

T

e

s

t

J

o

u

r

n

a

I

Etape 2. Le cursesir étant face à “Arm. Total”, appuyez sur “OK”

Etape 3. L'écran devient vide et le retard à la sortie début et est transcrit par une série de bips suivant temporisation définie au menu RETARD ENTREE.

• Pendant le retard à la sortie, appuyez sur “OK” pour réactiver l'affichage décomptant le temps restant avant armement :

A

r

m

.

d

a

n

s

1

0

s

e

c

Etape 4. Quand le retard à la sortie est écoué, la centrale émet un long bip. Le système est maintainant en mode Armé.

Le système peut aussi être armé avec la télécommande à l'aide de la touche ou du clavier déported en composant l'un des codes Utilisateurs programmes sur la centrale, suivi de la touche.
- Si la sirène extérieure est programmée dans le système, elle bipera une fois et son feu flash clignotera une fois à l'issue du retard à la sortie.

2. Arrête le Retard de sortie

Le Retard à la Sortie peut être arrêté en désarmant le système.

Etape 1. Appuyez sur “G

Etape 2. La centrale vous demande de saisir le Code Secret. Le compte à rebours du retard de sortie s'affiche.

Etape 3. Saisissez un Code Utilisateur puis "OK". "Désarmé" s'affiche à l'écran et le système revient en mode désarmé.

• Le retard de sortie peut également être arrêté en appuyant sur le bouton "D" de la télécommande.

3. Prolonger le Retard de sortie

Le temps de retard de sortie peut être prolongé en appuyant sur le bouton “ ” sur le clavier déported. A chaque fois que le bouton “ ” est appuyé, le délai commencerà à partir du début.

III. Mode Désarmé

1. Désarmer le système

Pour désarmer le système :

Si le système est en mode Total ou dans l'un des modes Partiel, entrez un code Utilisateur et appuyez sur "OK". Si le code est correct, la centrale émet 2 bips assez courts et returnne au mode désarmé.

L'écran indique :

D

é

s

a

r

m

é

Le système peut aussi être désarmé avec la télécommande à l'aide de la touche ou du clavier déported en composant l'un des codes Utilisateurs programmes sur la centrale, suivi de la touche.

2. Carillon de Porte

Si un Contact d'ouverture ou un détecteur PIR est en mode "Tempo"(ou "Entrée"), la centrale émettra un son carillon à chaque détction (si la fonction carillon est activée, page 27).

IV. Modes Partiel

Les modes Partiel permettent de surveiller uniquement certaines pièces ou portes (garage, ported'entrée, pièces inoccupées lorsque vous âtes present chez vous...)

1. Entrer en mode Partiel

Etape 1. Entrez un code Utilisateur et appuyez sur "OK" dans les 10 secondes qui suivent. L'affichage indique :

A

r

m.

T

o

t

a

I

P

a

r

.

j

o

u

r

P

a

r

.

n

u

i

t

M

o

d

e

T

e

s

t

J

o

u

r

n

a

I

et le cursesur se positionne sur “ Arm. Total ”

Etape 2. Appuyez sur “▼ “ pour déplacer le curseur vers le bas pour sélectionner le mode d'armement partiel que vous désirez activer “Part.jour” ou “Part.nuit”.

Etape 3. Appuyez sur "OK".

Etape 4. L'écran suivant s'affiche.

A

r

m

.

d

a

n

s

1

0

s

e

c

Le compte à rebours du Retard de Sortie s'affiche.

L'écran devient vide dans les 10 secs. mais le compte à rebours continue. Si vous appuyez sur "OK", l'affichage réapparait à nouveau pendant encore 10 secs.

Etape 5. Quand le temps de Retard à la Sortie est terminé, la centrale émet trois bips courts. Le système est en mode Partiel et l'écran LCD reste vide.

Le mode partiel jour n'est accessible que par la centrale.
- Vous pouvez égalementmettre le système en mode Partiel Nuit en appuyant sur la touche de la télécommande. Sur le clavier déported, composer un code Utilisateur suivi de la touche

2. Arrête le Retard de sortie

Proceder de la même façon qu'en armement total (voir page 43)

3. Prolonger le Retard de sortie

Proceder de la même façon qu'en armement total (voir page 44)

V. Activation de l'alarme

• Tous les détecteurs sont actifs et provoquent un déclenchement immédiat de l'alarme à l'exception de ceux paramétrés en mode TEMPO (ou ENTREE) qui provoquent un déclenchement après la temporisation d'entrée (voir page25).

2. Mode Désarmé

• En mode Désarmé; si une alarme 24H, Incendie, Aggression, ou une autoprotection sont déclenchées, la centrale active l'alarme immédiatement.
• Si un Contact d'ouverture ou un détecteur PIR est en "Tempo"(ou "Entrée"), la centrale émet un son carillon, si cette fonction est activée.

• Possibilité de déclenchement manuel :

• Alarme Aggression:

Une alarmé Aggression peut être déclenchée sur la centrale en appuyant en même temps sur les touches 1 et 3 pendant 2 secondes.

• Alarme Incendie:

Une alarmé incendie peut être déclenchée sur la centrale en appuyant en même temps sur les touches 4 et 6 pendant 2 secondes.

• Alarme Médicale:

Une alarmé Médicale peut être déclenchée sur la centrale en appuyant en même temps sur les touches 7 et 9 pendant 2 secondes.

3. Mode Armement Partiel Jour

• Déclenchement immédiat pour les détecteurs paramétrés en INTRUSION.
• Déclenchement immédiat pour les détecteurs paramétrés en PARTIEL NUIT.
• Déclenchement en pré alarme (uniquement sur la centrale) pour les détecteurs paramétrés en DETECTEUR EXTERIEUR
• Pas de déclenchement pour les détecteurs paramétrés en PARTIEL.
• Pas de déclenchement pour les détecteurs paramétrés en PARTIEL JOUR.
• Déclenchement retardé pour les détecteurs paramétrés en mode TEMPO (ou ENTREE).
• Déclenchement retardé pour les détecteurs paramétrés en TEMPS PARTIEL.
• Déclenchement immédiat en cas d'alarme 24H, Incendie, Aggression.

4. Mode Armement Partiel Nuit

• Déclenchement immédiat pour les détecteurs paramétrés en INTRUSION.
• Déclenchement immédiat pour les détecteurs paramétrés en PARTIEL JOUR.
• Déclenchement immédiat pour les détecteurs paramétrés en DETECTEUR EXTERIEUR.
• Pas de déclenchement pour les détecteurs paramétrés en PARTIEL.
• Pas de déclenchement pour les détecteurs paramétrés en PARTIELNUIT.
• Déclenchement retardé pour les détecteurs paramétrés en mode TEMPO (ou ENTREE).
• Déclenchement retardé pour les détecteurs paramétrés en TEMPS PARTIEL.
• Déclenchement immédiat en cas d'alarme 24H, Incendie, Aggression.

5. Types d'alarme

INTRUSION

1. En INTRUSION la centrale déclenché sa sirène interne (sauf si elle est désactivée par le menu Sirène UC/NON, page 26) et les sirènes déportées le cas échéant, et un message intrusion est transmis si un transmetteur téléphonique est utilisé.
2. Les sirènes externes et celle de la centrale, sonnent à haute fréquence.
3. Durant la temporisation d'alarme le message suivant s'affichera sur la centrale

A

I

a

r

m

e

!

A

I

a

r

m

e

!

A

I

a

r

m

e

!

A

I

a

r

m

e

!

INCENDIE

1. En INCENDIE la centrale déclenché sa sirène (sauf si elle est désactivée par le menu Sirène UC/NON, page 26) et les sirènes déportées le cas échéant, et un message incendie est transmis si un transmetteur téléphonique est utilisé.
2. Les sirènes externes et celle de la centrale, sonnent à haute fréquence mais en Alternance.

AGGRESSION

1. En AGRESSION la centrale déclenché sa sirène (sauf si elle est désactivée par le menu Sirène UC/NON, page 26) et les sirènes déportées le cas échéant, et un message agression est transmis si un transmetteur téléphonique est utilisé.
2. Les sirènes externes et celle de la centrale, sonnent à haute fréquence.

• Cette alarme ne peut être coupée par la télécommande mais seulement par le clavier de la centrale. Ceci permet d'eviter que la télécommande ne soit arrachée des mains de l'utilisateur et que l'alarme soit stoppée en utilisant le bouton désarmé.

MEDICAL

1. En MEDICAL la centrale déclenché sa sirène (sauf si elle est désactivée par le menu Sirène UC/NON, page 26) et les sirènes déportées le cas échéant, et un message Médical est transmis si un transmetteur téléphonique est utilisé.
2. Les sirènes externes et celle de la centrale, sonnent à haute fréquence.

VI. Arrête l'alarme et affichage à l'écran

Sauf pour une alarme "incendie", l'écran de la centrale reste vierge lors d'un déclenchement.

Pendant une alarme "incendie", la centrale affichera:

Pendant une alarme, pour arrêté la sirène et effacer l'affichage:

Etape 1. Entrez un code Utilisateur, puis appuyez sur "OK".

Etape 2. Si le Code est correct, la sirène s'arrête et l'écran affiche l'origine de l'alarme, ex:

Le capteur qui déclenché l'alarme est affiché sur la ligne du haut ainsi que le numéro de sa zone et son nom (s'il a été définit) qui seront affichés sur la deuxieme ligne.

Etape 3. Appuyez sur "OK", l'affichage sera effacé et remplace par "Désarmé".

2. Mémoire d'alarme

Si une alarme a eté déclenchée pendant votre absence :

• Quand vous revenez et désarmez le système par le clavier de la centrale, ou à l'aide de la télécommande ou du clavier déported, la centrale émet 5 bips, au lieu de 2 bips en temps normal.
• Si le clavier de la centrale est utilisé, l'écran LCD affiche l'origine de l'alarme.
• Si vous avez désarmé par la télécommande ou le clavier déported, allez sur la centrale et appuyez sur la touche “G” pour faire apparaitre l'origine de l'alarme.
• Appuvez sur "OK" pour effacer.

VII. Situations d'erreur

La centrale est capable de détecter les erreurs système suivantes :

✓ Piles faibles de la centrale
✓ Piles faibles des accessoires
Autoprotection des accessoires et de la centrale
Interférences radio

1. Affichage des Messages d'erreur

• Quand une erreur système persiste, la centrale répond en mode Désarmé de la façon suivante :

• Un bip d'alarme est émis toutes les 30 secondes (si "Bip alarme OUI" est réglé, page 27).

• Si vous appuyez sur une touche, la centrale émet une série de bips et le message d'erreur s'affiche.
• Le message d'erreur indique le type d'accessoire avec le numéro de sa zone, son nom et la nature de l'erreur.

P

I

R

B

a

t

t

.

f

a

i

b

I

e

Z

0

3

C

h

a

m

b

r

e

Alternant avec:

D

é

s

a

r

m

é

e

• Si plus d'une situation de fonctionnement erroné persiste, un message d'erreur individuel s'affichera avec 2-sec d'intervalle.
• L'affichage d'erreur sera effacé automatiquement quand l'erreur aura ete résolue. Sinon, l'erreur s'affichera a chaque manipulation.
• Vous pouvez forcer l'armement et le désarmement malgre l'erreur affichee.

• Meme si le message d'erreur est effacé, les événements de fonctionnement erroné resteront dans le journal d'événements " Journal".

2. Autoprotection des accessoires

En cas d'activation du contact d'autoprotection sur un détecteur, le clavier déported ou la centrale elle-même, la centrale réagit de la façon suivante :

• En mode Désarmé, uniquement la sirène de la centrale sonne (si celle est validée dans le menu Sirène UC/NON, page 26). Les sirènes déportées ou Transmetteur Téléphonique sont inactifs.
• Quand le système est en mode Arm. Total ou en Partiel, une alarmé d'intrusion est déclenchée.
• Àprous l'alarme, si les conditions d'Auto Protection persistent, un message d'erreur avec bips sonores est émis à chaque fois que la centrale est utilisé. Le bip d'erreur sera également émis toutes les 30 secondes.
• Quand le problème d'Autoprotection est résolu, l'affichage d'erreur sera effacé automatiquement. Si cet état d'erreur persiste, entrez puis sortez du Mode de Programmation, ceci aura pour effet d'effacer le message.

3. Piles faibles sur des accessoires

Quand une pile faible est détectée sur l'un des accessoires, la centrale émet des bips toutes les 30 secondes et un message d'erreur s'affiche lors du désarmement.

• En cas de piles faibles dans la centrale, la sirène sonne de façon discontinue pour vous informer que les piles doivent être replacées.

VIII. Journal de la centrale

Le Journal de la centrale mémorise les 20 derniers événements y compris

Armement/désarmement, déclenchements,
√ mise en programmation
Erreurs système

• Les événements enregistrés sont affichés dans l'ordre chronologique. Les événements les plus récents seront affichés en premier.
  Le Journal affiche "début" pour les événements les plus récents et "Fin" pour les plus anciens.
• Quand la centrale est armée, seul l'accessoire qui a général l'alarme sera enregistré.
  Pour visualiser l'historique:

Etape 1. Entrez un code utilisateur et appuyez sur "OK".

Etape 2. Dans le menu, Sélectionner "Journal" puis appuyez sur "OK" et le début du journal s'affichera.

Etape 3.Le journal peut etre déroule vers le haut et vers le bas avec les touches " " , " " ; les événements les plus recents sont affichés en premier.
Etape 4. Un exemple d'évenement enregistré est donné ci-dessous; la pile du contact d'ouverture a été remplaçée. Le deuxième exemple indique que l'autoprotection du détecteur PIR a été replacée

Procedure de réinitialisation des Codes de la Centrale

Il est possible de réinitialiser tous les codes utilisateurs sans affecter les autres programmes en mémoire en suivant la procédure suivante:

Etape 1. Si possible désactiver l'auto protection de la centrale.
Etape 2.Appuyez sur la touche 一 ^ 一 et en meme temps sur le bouton « SW1 »
Etape 3. Relâchéz le bouton « SW1 » tout en gardant la touche « ▲ » appuyée. Vous entendrez un long bip puis “Entrez Code” s'affichera.
Etape 4. Appuyez sur la touche "Lacentrale émet un BIP et l'écran affiche : « eff. des codes », puis « Armé »
Etape 5 Les codes Administrateur et Utilisateur 1 sont à nouveau « 0000 ». Pour désarmer composez « 0000 » puis « OK »

éristiques techniques communés

• Fréquence radio: 868.6375MHz +-2.5ppm
• Modulation/ Démodulation: FM bande étroite au-dessus de 15KHz avec cristal compensé en température (VCTCXO)
• Sensibilité: >105dbm @S/N +20db
• Puissance de transmission : E.I.R.P. -8dbm +-3db
• Portée de fonctionnement: 300 m à champ libre
  Code fixé en usine parmi 16 777 216 possibilités
• Température de fonctionnement: -10°C~ +45°C
  Taux d'humidité: < 90%

Centrale HA2000

• Entièrement sans fils/fonctionne avec piles.
• Affichage LCD:2x16 caractères.
  Retro-éclairage sur clavier et affichage LCD
• Peut supporter jusqu'à 20 accessoires sans fils (1 accession/zone)
  Mode de fonctionnement (Intrusion, Partiel, Entreee, Temps Partiel, 24 heures,
• Incendie, Médical, Instantané) selon le type de détecteur
• 5 modes d'alarme (Intrusion, Incendie, Médicale, Panique, Technique)
• Détecteurs supervisés.
• Codes tournants pour les télécommandes et les claviers.
• Codes fixes pour les autres accessoires avec plus de 16 millions de combinaisons possibles.
• Possibilité d'Alarme silencieuse.
• Fonction anti-saturation programmable.
• Confirmation Armé/désarmé pour les sirènes extérieures et intérieures.
• Fonction carillon.
• Verrouillage du clavier dans les cas d'erreurs multiples de code.
  Volume sonore de la Temporisation entrée/sortie programmable.
• Autoprotection désactivable pour la maintenance sirenes et centrale.
• 5 codes secrets différents (1xAdministrateur, Utilisateurs 1 et 2, 1xdomestique et 1xtemporaire)
  Historique des 20 derniers événements.
• Dimensions: 265 mm( I) × 180 mm( L) × 65. mm( H)
• Alimentation avec piles alcalines: 4x piles Alcalines "D cell" LR20 de 1.5V
  Durée de vie des piles: environ 2 ans
• Possibilité d'utilisation d'un adaptateur secteur (9V dc 300mA) pour un affichage permanent de l'écran (piles utilisées en secours)

Télécommande HA2000R

4 fonctions: Arm. Total, Arm. Partiel, Désarmé et Panique.
- Etanche IP44
- Signal piles faibles
- Alimentation : pile lithium “CR2032” 3.0V 180 mA/H
Durée de vie de la pile: 3 ans
Voyant bicolore: Rouge pour la transmission de signal et vert pour la pile faible
- Codes tournants parmi 16 777 216 Combinaisons
- Dimensions: 65 ~mm (I) × 38 ~mm (L) × 15.00 ~mm (H)
- Poids : 35g

• Détction pile faible
• Supervisé: signal aléatoire 30 min à 50 min
• Bornes pour le branchement de détecteurs filaires supplémentaire (boucle NF)
• Double autoprotection : Socle + Couvercle
  Voyant: Défaut & Mode Test.
• Signaux Transmis: Ouverture, Fermetre, Pile faible, Autoprotection, Autoprotection replacé, Supervision et Mode Test.
  Durée de vie: plus de 3 ans pour 50 transmissions / jour. Approximativement 5 ans en utilisation normale. 1 mois après le signal de pile faible. Pile au lithium 1/2 AA 3.6V 1000mAh
• Tolerance d'espacement de l'aimant : 20mm max
• Dimensions : 103mm (l)31mm (L)20.5mm (H)

Detecteur PIR HA2000P

• Analyse par conversion A/N (MSLT), compensé en température, Protection Hautes Fréquences (interférences magnétiques et radio)
• Portée de détention: 90^ au-dessus de 12 mètres, 19 secteurs dont 9 sur la même ligne
  Supervision: aléatoire 30 min à 50 min
  Voyant et bouton: Défaut & Mode Test.
• Signaux Transmis: Pile faible, Autoprotection, Autoprotection replacé, Supervision et Mode Test.
  Lentille blanche à réfléchissement jusqu'à 6000 lux (rayons solaires, Feux de vehicule...)
• Double autoprotection : Socle + Couvercle
• Durée de vie de la pile: plus de 3 ans pour 50 transmissions / jour. Approximativement 5 ans enutilisation normale. 1 mois après le signal de pile faible. Pile au lithium AA 3.6V 2400mAh
• Détction pile faible
• Dimensions: 93mm (I)*64mm (L)*42mm (H)

Clavier déported HA2000K

• 6 fonctions: Arm. Total, Partiel, Désarmé, Médicale, Incendie et Agression.
• Voyants: Transmission, erreur, Mode Test, état de la centrale et pile faible
  Retro éclairé
• Résistant aux intempéries IP 44
• Autoprotection
  Alimentation: pile au lithium CR2450, 3V 220mA/H
• Durée de vie de la pile: plus de 4 ans pour 8 transmissions / jour.
  Code tournant parmi 16 777 216 combinaisons
• Dimensions: 122mm (I) x 93mm (L) x 25mm (H)
• Poids : 190g

Sirène / Flash extérieure HA2000E

• Niveau sonore : 104db @ 1m
• Sonorités : Bips (Armé, Désarmé, Piles faibles, erreur autoprotection) + Sirene (Intrusion & incendie)
• Flash : 3 voyantes hautes luminosités.
• Signal piles faibles avec bips et clignotement
  Durée maximum de la sirène: 1/5/10 min ou 1 s en mode Test
  Durée de vie des piles: plus de 3 ans. 1 mois après le signal de piles faibles.
• Alimentation : piles alcalines 4*D 1.5V
  Code fixé en usine parmi 16 777 216 possibilités
• Dimensions: 257mm (I)220mm (L)69mm (H)
• Imperméable IP44 Polycarbonate résistant UV

REPERTOIRE SYSTEME

Vous pouze compléter le tableau ci-dessous afin de mieux répertorier les éléments de votre installation du système et garder une trace de la configuration définie, ce qui pourrait vous aider dans d'eventuelles démarches de dépannage.

Zone	Type Accessoire	Localisation	Paramétrage	Arm. Total	Part. Jour	Part. Nuit
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Codes Secrets :

• A ne noter que si ce guide est conservé en lieu sûr !

Codes secrets Utilisateurs

Utilisateur 1:

Utilisateur 2:

Ménage:

Temps:

Code secret Administrateur :

Numérodesétéléphone du transmetteur téléphonique

No. de téléphone 1:

No. de téléphone 2:

No. de téléphone. 3:

No. de téléphone. 5:

No. de téléphone 4:

No. de téléphone. 6:

Garantie

Ce produit est garanti 4 ans sauf piles. La première année prévoit l'échange standard contre produit neuf. Les 3 autres années la garantie joue par réparation Veuillez contactez le service technique de votre pays pour confirmer les défauts et la procédure de garantie.

France: Eden: 0825 560 650

Site Internet: www.eden.fr

Hollande: Elro: 0900 208 8888

Site Internet: www.elro-nl.com

Belqique: Elro: 070 2330031

Eden: 0033 825 560 650

Allemagne: Elro: 0049 17755 24123

Angleterre: Byron:0845 230 1231

Site Internet: www.chbyron.com

B 400/0000780/43

E
