MODE D'EMPLOI HA700P EDEN

Système d'alarme sans fils avec transmetteur téléphonique intégré

Manuel d'installation & d'utilisation

SOMMAIRE

INTRODUCTION ET GENERALITES 3

PRE-PROGRAMMATION 3

1. CONTENU DU KIT 5
2. PLANIFICATION DE L'INSTALLATION 6
3. INSTALLATION ET PROGRAMMATION DE LA CENTRALE 8

3.1 Installation et programmation de la centrale d'alarme 8

3.1.1 Description de la centrale 8
3.1.2 Installation de la centrale 9
3.1.3 Programmation du code personnel 11
3.1.4 Réglage du mode de déclenchement 11
3.1.5 Temporisation d'entrée 11
3.1.6 Temporisation d'alarme 12
3.1.7 Saturation de fréquence 12
3.1.8 Bips des touches 12

3.2 Installation et programmation des accessoires 13

3.2.1 Apprentissage des détecteurs 13
3.2.2 Suppression des détecteurs 13

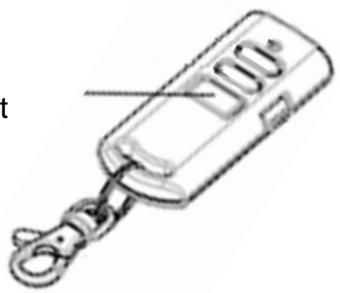

3.2.3Apprentissage des telecommandes 14
3.2.4 Suppression des télécommandes 14
3.2.5Apprentissage du clavier déported 14
3.2.6 Suppression du clavier déported 14
3.2.7 Suppression de tous les accessoires 14

3.3 Programmation du transmetteur teléphonique 15

3.3.1 Programmation du message d'alerte 15
3.3.2 Programmation des numeros de telephone 15
3.3.3 Suppression des numeros de téléphone 15

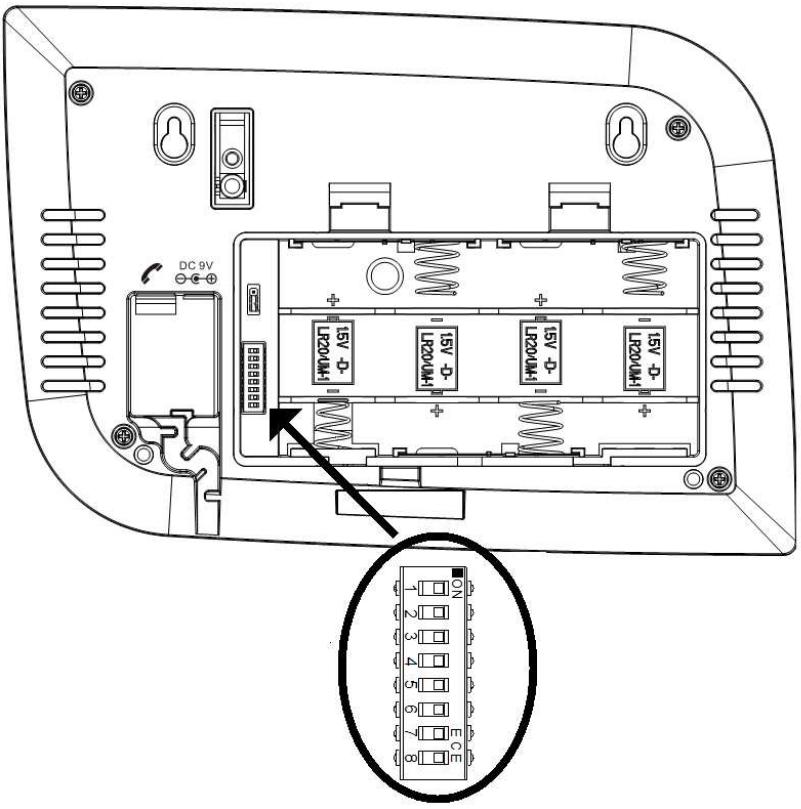

3.3.4 Programmation de la sirène extérieure HA700E 16
3.3.5 Désactivation de la sirène extérieure HA700E 16

1. FONCTIONNEMENT DE LA CENTRALE D'ALARME 17

4.1 Armement du système 17

4.1.1 Armement total (zone 1 et 2 active) 17
4.1.2 Armement partiel (zone 1 active et zone 2 inactive) 17

4.2 Désarmement du système 17
4.3 Mode carillon 18
4.4 Mode test 18

1. TABLEAU RECAPITULATIF DES FONCTIONS 19

2. INSTALLATION ET FONCTIONNEMENT DES ACCESSOIRES 20

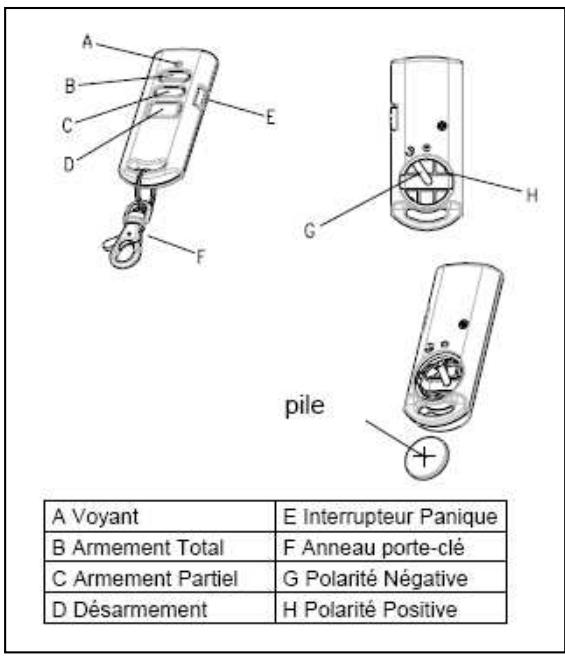

6.1 Telecommande HA700R 20
6.2 Detecteur de mouvement infrarouge passif (PIR) HA700P 20
6.3 Détector d'ouverture (magnétique) de porte/fenêtre HA700M 23

1. REMISE A ZERO DE LA CENTRALE 25
2. SPECIFICATIONS 26

Garantie 27

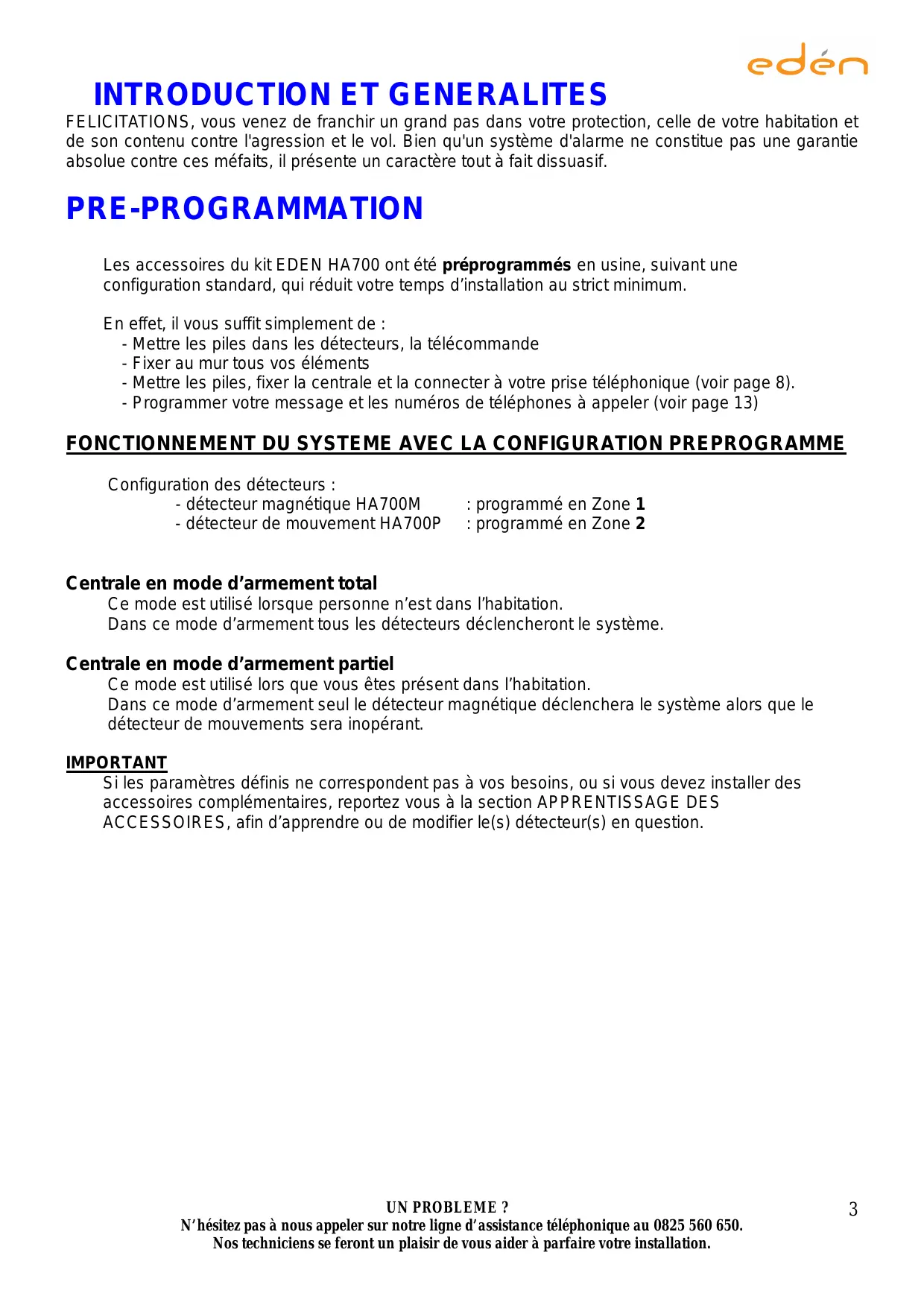

INTRODUCTION ET GENERALITES

FELICITATIONS, vous venez de franchir un grand pas dans toute protection, celle de toute habitation et de son contenu contre l'aggression et le vol. Bien qu'un système d'alarme ne constitue pas une garantie absolue contre ces mêfaits, il présente un caractère tout à fait dissuasif.

PRE-PROGRAMMATION

Les accessoires du kit EDEN HA700 ont ete preprogrammes en usine, suivant une configuration standard, qui reduit Your temps dinstallation au strict minimum.

En effet, il vous suffit simplement de :

• Mettre les piles dans les détecteurs, la télécommande
• Fixer au mur tous vos éléments
• Mettre les piles, fixer la centrale et la connecter à votre prise téléphonique (voir page 8).
  -Programmer your message et les numéroes de téléphones à appeler (voir page 13)

FONCTIONNEMENT DU SYSTEME AVEC LA CONFIGURATION PREPROGRAMME

Configuration des détecteurs :

• détector magnetique HA700M

:programmé en Zone 1

• détector de mouvement HA700P

:programme en Zone 2

Centrale en mode d'armement total

Ce mode est utilisé lorsque personne n'est dans l'habitation.

Dans ce mode d'armement tous les détecteurs déclencheront le système.

Centrale en mode d'armement partiel

Ce mode est utilisé lors que vous étés prsent dans l'habitation.

Dans ce mode d'armement seul le détecteur magnétique déclenchera le système alors que le détecteur de mouvements sera inopérant.

IMPORTANT

Si les paramètres défiinis ne correspondent pas à vos besoin, ou si vous devez installer des accessoires complémentaires, reportez vous à la section APPRENTISSAGE DES ACCESSOIRES, afin d'apprendre ou de modifier le(s) détecteur(s) en question.

INTRODUCTION

Nous vous conseillons vivement de dire attentivement ce guide avant de commencer toute installation, et de suivre les instructions d'installation dans l'ordre avec les éléments sur une table (dans le cas de l'adjonction ou de la modification d'accessoires).

Le système d'alarme EDEN HA700 a été concu en respectant les principes suivants :

- Facilité d'installation :

Le système peut être installé par chacun. Il ne nécessite pas de connaissances particulières dans le domaine des alarmes.

Pas besoin d'outils spéciaux.

- Facilité d'utilisation :

Le système est armé (totalement ou partiellement) et désarmé au moyen d'une télécommande, en appuyant sur un simple bouton.

- Flexibilité :

Le système EDEN HA700 peut être adapté en fonction de vos besoin,

Avec son transmetteur téléphonique intégré, vous serez prévenu en cas de tentative d'intrusion.

Il suffit d'ajouter des détecteurs supplémentaires à où vous en avez besoin. Il est totalement modulable et permet l'utilisation de sirènes déportées extérieures (HA700E).

Il vous offre la possibilité d'activer un ou plusieurs détecteurs correspondant à une zone de protection des espaces inoccupés (garage, rez-de-chaussée, bureau, abri jardin, etc.) lors de votre présence dans votre habitation.

- Facilitation transposable en cas de déménagement :

Si besoin, le systeme peut très facilement etre demontepour etre installedans notre nouvelle demeure.

- Auto alimentation :

Tous les éléments du système étant alimentés par piles, le système peut être installé dans des locaux où le courant secteur 220V n'est pas disponible.

- Fiabilité :

Tous les éléments du système EDEN HA700 subissant des contrôles de qualité rigoureux de façon à assurer la sécurité de votre habitation pour de longues années.

Chaque élément fonctionne sur une fréquence homologuée (868,35MHz) dans le cadre de normes européennes (CE + RTTE), parfaitement sûre (codage fixé en usine sur plus de 268 Millions de possibilités), neprésentant aucun risque d'interférences ou de dérangements pour vous même ou pour votre voisinage.

GARANTIE

Ce produit (à l'exception des piles) bénéficia d'une garantie pieces et main d'oeuvre de 4 ans.

Contactez notre ligne d'assistance téléphonique suivant votre pays (coordonnées en fin de notice) pour vous assurer de la réalité de la panne et de son origine.

NOTE IMPORTANTE : A l'exception de la sirène déportede HA700E et du clavier à code radio HA700K, aucun élément du système HA500 n'est prévu pour un fonctionnement à l'extérieur, et ne doit être exposé aux intempéries. Le non respect de cette prescription entraînera l'invalidation de la garantie normalement applicable pour chacun des éléments considérés.

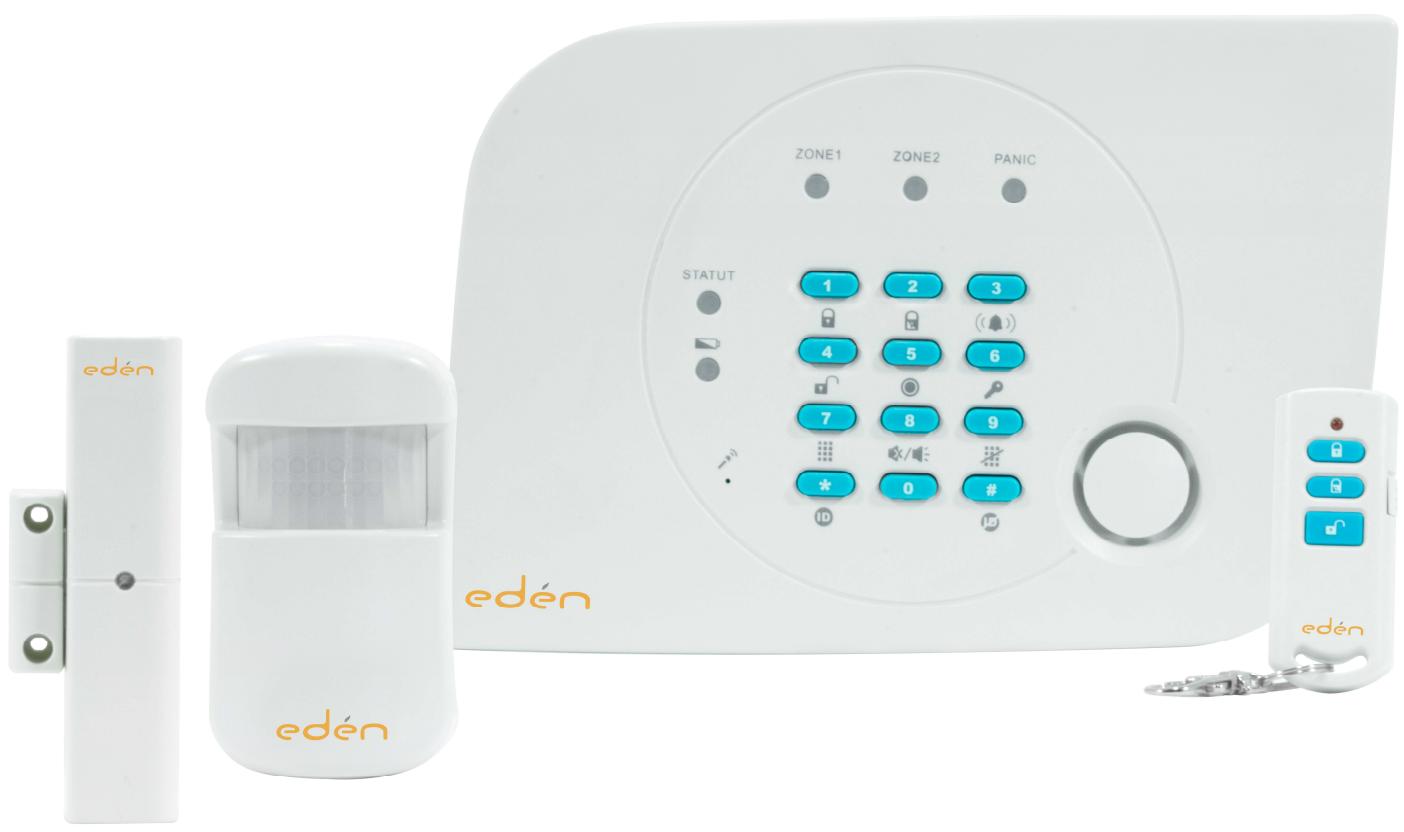

1. CONTENU DU KIT

Le kit d'alarme de départ doit contir les éléments suivants :

1X Centrale HA700C

• 1 X Détecteur de mouvement (PIR) sans fil HA700P

• 1 X Détecteur d'ouverture de porte/fenêtre (magnétique) sans fil HA700M

• 1 X Télecommande HA700R

Inclus aussi :

• Manuel d'installation et d'utilisation
• Pack de fixation
• 4 X piles 1.5V AA (LR20)
• 3 X piles 1.5V AA (LR03)
• 3 X piles 1.5V AAA (LR06)
• 1 X 3V CR2032 Lithium

Les piles hors service doivent être rapportées en magasin afin d'être recyclées. Ne pas les jeter avec vos déchets menagers. NE PAS LES BRULER.

IMPORTANT

Veuillez contrôle que tous les éléments mentionnés sont inclus dans l'emballage

En raison de l'absence totale de travaux dcâblage, un système d'alarme sans fil est particulièrement facile à installer.

Facile également à modifier, car il sera très simple de déplacer un détecteur pour lemettre à un emplacement plus performant si nécessaire.

De cette façon vous n'avez pas à vous soucier de réaliser une installation parfaite depuis le département.

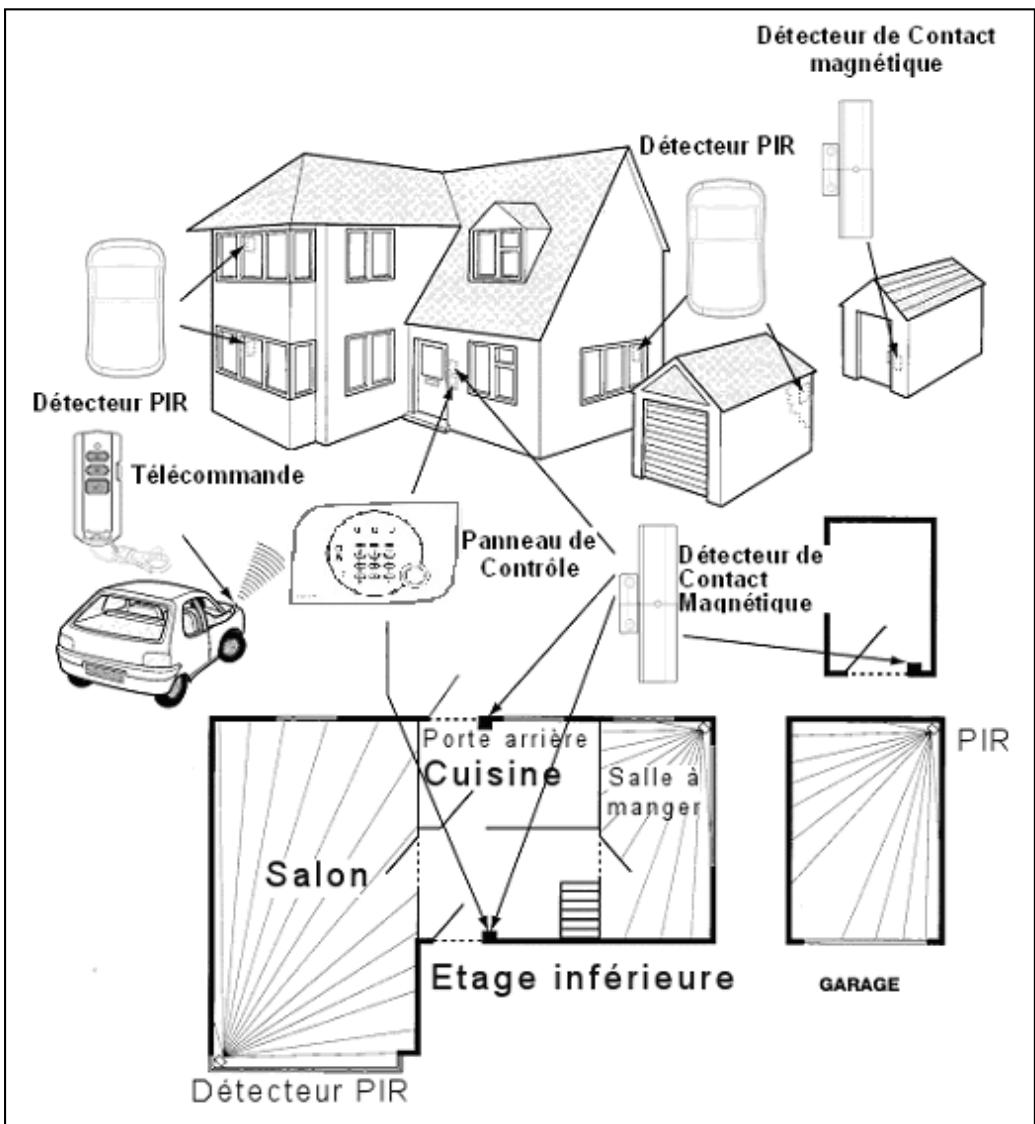

Avant toute installation, il est essentiel d'évaluer soigneusement les risques d'intrusion par rapport au plan de votre habitation, et notamment ses ouvertures vers l'extérieur. Ceci permettra de définir les salariés emplacements et le nombre des détecteurs infrarouges ou magnétiques, la nécessité dinstaller une sirène déportée, etc.

Bien que le système EDEN HA700 permette de:gérer jusqu'à 20 accessoires (10 par zone), souvenez vous qu'il n'est pas nécessaire de protégger toutes les pieces de votre habitation : il est souhaitable de protégger les issues principales ou celles par lesquelles une intrusion est la plus probable, ainsi que les pieces par lesquelles le passage est obligé (hall, couloir d'accès) et celles ou se trouvent les objets de plus grande valeur.

Chaque habitation a sa propre implantation, et le dessin ci-dessus ne constitue qu'une indication. Un détector magnétique d'ouverture HA700M protège la fenêtre et la porte d'entrée. Nous avons protégé leSED jour ou se trouvent chaîne hifi, télévision, magnétoscope, etc., avec un détector infra rouge HA700P ainsi que la chambre et le garage.

La centrale d'alarme a ete placed dans le hall. D'une facon generale, elle devrait etre installee dans un endroit central de la maison, invisible depuis les fenetes.

La sirène-flash extérieure HA700E alerte le voisinage immédiat en cas de déclenchement de l'alarme. Le transmetteur d'alerte téléphonique intégré se charger a lui, d'appeler des correspondants plus éloignés. La centrale doit être placée pres d'une prise téléphonique. Lorsque les habitants seront dans la maison, il sera possible grâce à la fonction d'armement sélectif (Partiel) de ne garder actifs que les détecteurs placés dans les zones inocuppées.

NOTE IMPORTANTE AVANT INSTALLATION

Ce chapitre regroupe des informations importantes sur le fonctionnement du système ou de ses accessoires.

CONSEIL AVANT INSTALLATION

1. Les accessoires du kit sont déjà programmés dans la centrale MAIS les accessoires supplémentaires doivent faire l'objet d'un apprenticeage par la centrale, afin de pouvoir dialoguer avec elle.
2. Les accessoires ont un début d'initialisation, il est donc impératif d'insérer les piles dans chaque accessoire 5 à 10 minutes avant de commencer la programmation ou les tests.
3. Pour un apprentice plus facile des nouveaux accessoires, disposez tous les éléments à programmer sur une table devant vous, avant de proce der au montage a l'emplacement prevu.

FONCTIONNEMENT DU SYSTEME

1. Les détecteurs de mouvement, lorsqu'ils sont installés (couvercle fermé), ont un système d'économie de pile qui désactive le détecteur pendant environ 1 minute après chaque détéction et la diode témoin resté étente. De cette façon, les mouvements continus devant un PIR ne sollicitent pas les piles.

Donc en cas de test du système en mode normal, vous doivent attendre deux minutes avant de passer

1. Le calcul de la durée de vie de pile est théorique, il faut savoir que la consommation moyenne des détecteurs est variable et que les phases de tests et d'installation consomment les piles de manière importante.

De ce fait, les premiers jours de piles ne duront pas autant que la durée de vie indiquée. La durée de vie des nouvelles piles devrait être plus importante car il n'y aura pas de phase de programmation ni de test à faire. La durée de vie de 2 ans est donc indicative et peut varier en fonction de plusieurs paramétres (test réalisé, fréquence de passage devant les détecteur PIR, nombre d'ouverture des portes/fenêtres, etc.).

1. Les microcontacts dans le détecteur magnétique ne doivent pas été modifiés, mis à part si vous utilisez un contact externe (voir page 21).

TRANSMETTEUR TELEPHONQIE ET DEGROUPAGE

1. Le transmetteur téléphonique de la centrale se comporte comme un poste téléphonique classique, il peut donc appeler aussi bien des numérores de ligne fixe que des numérores de téléphone portable.

Lorsque vous passez en dégroupage total ou partiel, le fournisseur internet vous donne la possibilité de brancher, directement sur sa BOX, un téléphone classique. Donc en utilisant cette option, vous pouvez connecter le transmetteur téléphonique pour qu'il fonctionne correctement.

1. Il faut savoir que, dans certains cas très rares, le fait de connecter un transmetteur téléphonique sur une BOX peut entrainer une perte de synchronisation et donc un problème de fonctionnement.

Si vous avez ce type de problème, il suffira de replacer le filtrte gigogne fourni par votre fournisseur d'accès internet par un filtrte maitre (c'est un filtrte qui à une capacité de filtrage renforcée) ce qui résoudra le problème de perte de synchronisation.

1. Si vous avez déjà un téléphone sur la sortie téléphone de votre BOX, il faudra acheter un Y avec 1 entrée et 2 sorties (1 pour le téléphone et l'autre pour le transmetteur).

3. INSTALLATION ET PROGRAMMATION DE LA CENTRALE

3.1 Installation et programmation de la centrale d'alarme

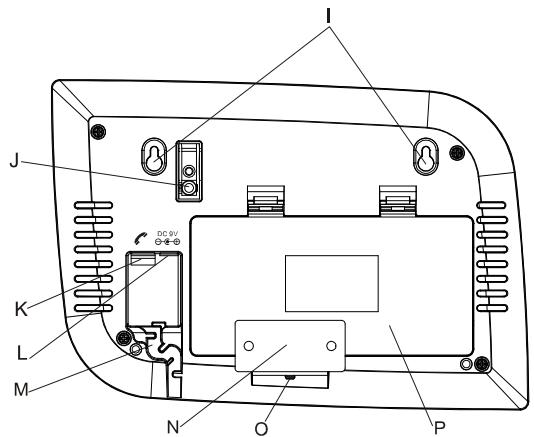

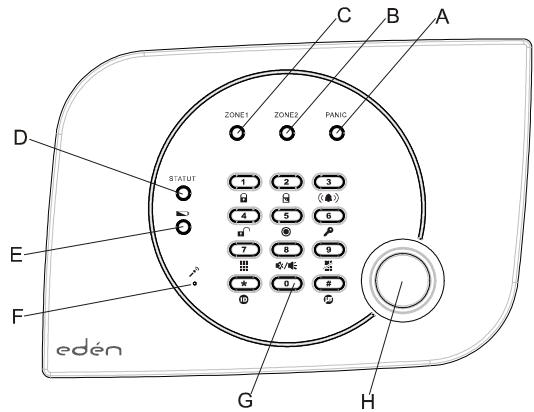

3.1.1 Description de la centrale

A. Voyant Panic	G. Clavier	L. Adaptateur secteur (non fourni)
B. Voyant Zone 2	H. Haut parleur (100dB)	M. Chemin passer câble
C. Voyant Zone 1	I. Fente de fixation	N. Support de montage métallique
D. Voyant STATUT	J. Autoprotection	O. Vis de fixation
E. Voyant batterie faible	K. Prise téléphone	P. Couvercle de pile
F. Microphone

		VOYANT
	SON	Statut		Zone 1	Zone 2	Panic
Mise en place des piles	Long bip	S'allume 3 secondes
Saturation de fréquence	Alarme	Flash 3 fois toutes les 3 secondes				*1, *5
Déclenchement en alarme	Alarme			*1, *2, *4, *5
Déclenchement en autoprotection	Alarme			*1, *2, *5
Zone Panic ou autoprotection centrale	Alarme					*1, *5
Batterie faible sur les accessoires	bip		1 fois par seconde *3
Batterie faible sur la centrale	bip		3 fois par seconde *3

1: Pendant l'alarme, le voyant clignote une fois chaque seconde
2: Levoyant clignote en fonction de la zone correspondant au déclenchement
3: Levoyant batterie faible s'éteint quand le système est en mode test
4: En mode carillon, la centrale émettra un "ding-dong".
*5: Le déclenchement en alarme survient uniquement lorsque la centrale est armée alors que le déclenchement en zone panic ou par les autoprotections se fait quel que soit le mode de la centrale (sauf centrale en mode test)

3.1.2 Installation de la centrale

EMPLACEMENT DE LA CENTRALE

Les points suivants sont à prendre en considération lors duchioix d'un emplacement de montage pour la centrale :

Assurez you que pour atteindre la centrale, un intrus soit obligé d'emprunter une issue protégée par un détecteur magnétique, ou doit passer devant un détecteur infrarouge.
- La centrale doit être montée à proximé d'une prise téléphonique ou de la BOX.
- La centrale doit être placee hors de vue des intrus potentiels et dans un endroit sur, mais facilement accessible pour la maintenance du systeme.
- Afin d'écarter les risques de perturbations electromagnétiques, ne pas placer la centrale à moins d'un mètre de gross objets ou apparueils metalliques, réfrigerateurs, machines à laver, fils à haute tension, tableau électrique, etc.
- Afin d'assurer la meilleure réception possible, la hauteur de montage devrait être supérieure ou égale à 1,5 m du niveau du sol.
- La centrale doit être montée sur une surface solide et plane pour garantir une fermeture optimale de l'interrupteur d'autoprotection à l'arrière. Elle doit être montée à une hauteur de 1.5 à 2m à un emplacement visible quotidiennement.
- Il est recommandé de placer la centrale de façon à ce que le signal émis lors de l'Entrée/Sortie soit audible depuis l'extérieur du bâtiment.

Remarque : Il est important de garder la centrale hors de portée des jeunes enfants

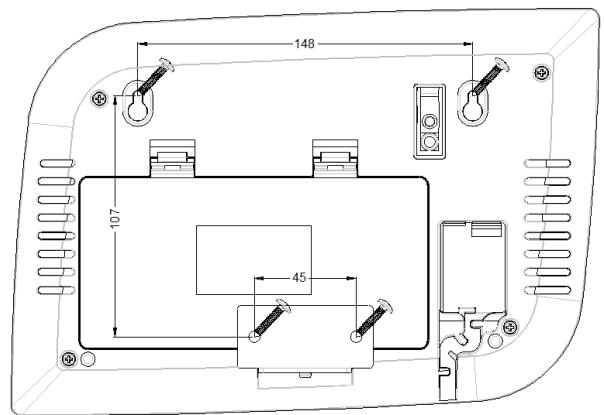

MONTAGE DE LA CENTRALE

1. Utiliser le gabarit en fin de notice pour marquer la position des trous de fixation sur le mur. Percer 4 trous de 6 mm

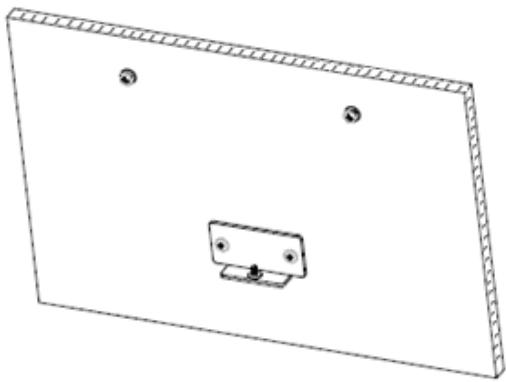

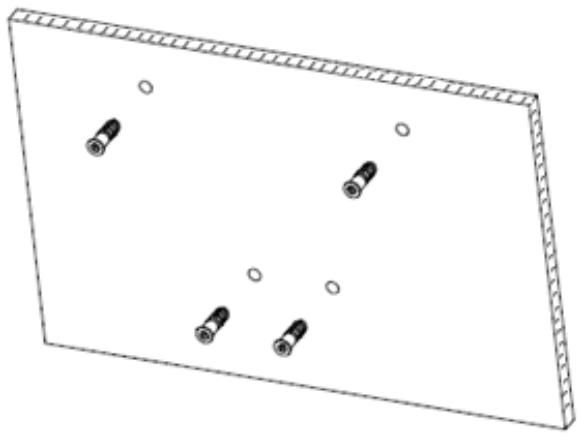

1. Fixer la plaque métallique sur les 2 trous du bas et laisser les vis du haut dépasser de 5-6 mm

1. Ouvrir le compartmenté à l'arrête de la HA700

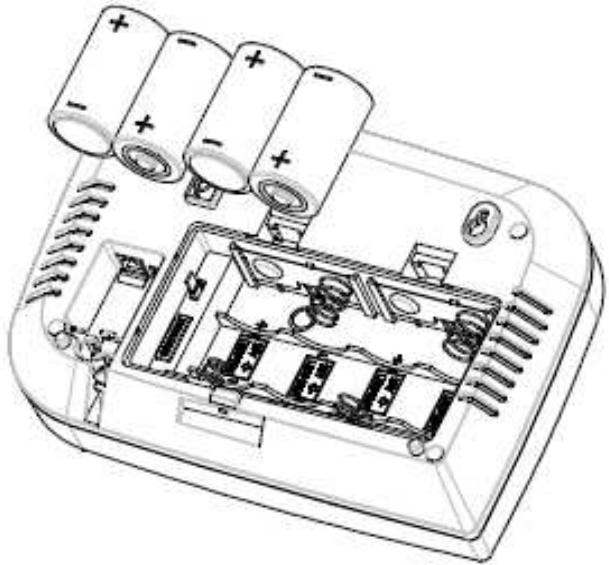

1. Insérer les 4 piles alcalines de type LR20

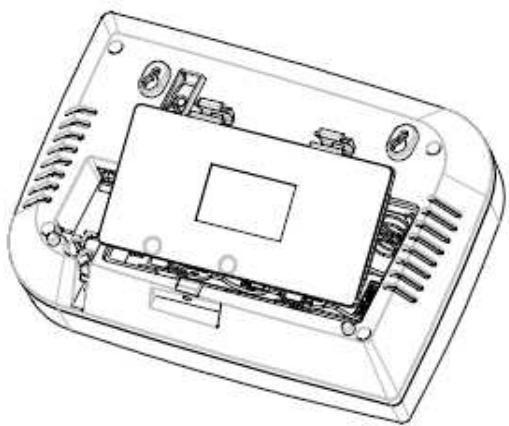

1. Fermer le compartment à l'arrière de la HA700

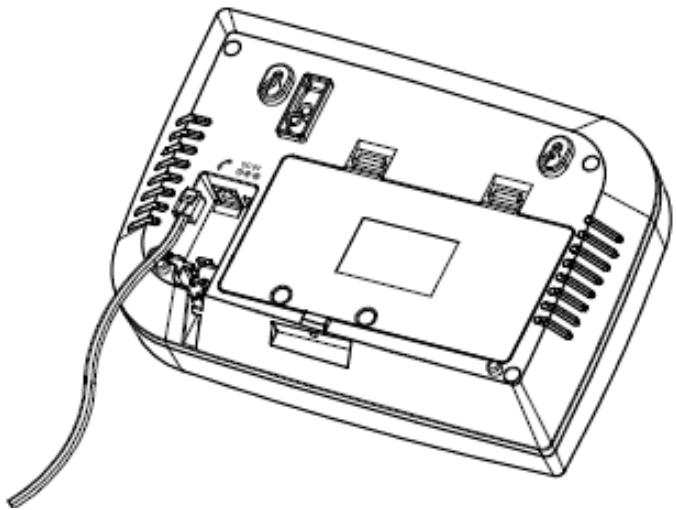

2. Connecter le cable téléphonique

prévu et fixer la au support métallique à l'aide de la vis

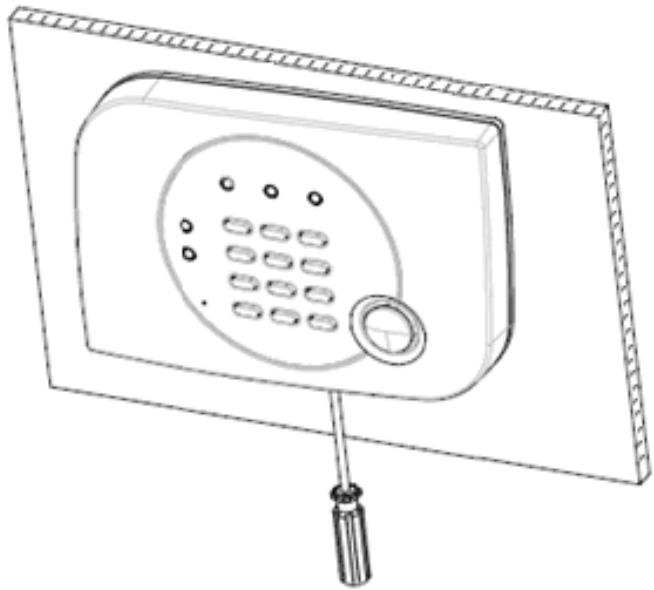

1. Monter la centrale d'alarme à l'emplacement

Votre système d'alarme est désormais prét

CHANGEMENT DES PILES DE LA CENTRALE

Lorsque les piles de la centrale doivent être changées, la centrale émettra un bip toutes les 30 secondes avec levoyant jaune qui clignote.

Pour changer les piles:

• Mettre la centrale en mode test (voir page 16)
• Démoner la centrale de son emplacement et ouvrir le compartment à l'arrière de la HA700
• Changer les piles
• Refermez le compartment à l'arrière du HA700 et remonter la centrale à son emplacement
  Sortez la centrale du mode test (voir page 16)

Programmation de la centrale

3.1.3 Programmation du code personnel

Un code personnel doit d'abord etre enregistré en utilisant les touches de la centrale d'alarme.

Ce code doit être choisi par vous, il sera utilisé pour activer ou désactiver le système.

Pour changer le code:

• Entrez le code usine 1234
• Appuyez ensuite sur la touche 6, un long bip sera émis et levoyant STATUS clignotera.
• Saisissez votre code personnel à 4 chiffres
• Appuyez sur la touche 6 pour confirmer le changement de code, un long bip sera émis qui vous confirmera que votre code a bien été changé.

Pour modifier à nouveau votre code, repétez les instructions précédentes mais remplacez le code usine par toute code personnel.

3.1.4 Réglage du mode de déclenchement

La centrale permet deCHOISIR entre 2 modes de déclenchement en cas d'alarme.

Mode N ^号 : Sirene + transmetteur

Faire 1234 (ou votre code personnel) suivi de 0 puis 1

Dans ce mode, en cas d'alarme, la centrale sonne et le transmetteur appellera les numéroros programmés (pour la programmation du transmetteur intégré reportez vous à la page 13).

Mode N2: Mode silencieux / transmeteur seul

Faire 1234 (ou votre code personnel) suivi de 0 puis 2

Dans ce mode, en cas d'alarme, la centrale ne donne pas mais le transmetteur appellera les numeros programmés (pour la programmation du transmetteur reportez vous à la page 13).

NOTE: Le mode 1 est le mode par défaut

3.1.5 Temporisation d'entrée

Ce mode permet de selectionner si la centrale integre un retard d'entrée de 15 secondes, entre une détction, et le déclenchement de l'alarme.

Pour activer/désactiver la temporisation d'entrée:

• Entrez le code usine 1234 (ou votre code personnel)
• Appuyez ensuite sur les touches 0 puis 6, un long bip sera émis et la le voyant STATUS clignotera.
• Appuyez sur 1 pour activer, OU sur la touche 2 pour désactiver la temporisation d'entrée, un bip de confirmation sera émis

La temporisation de sortie est figée à 15 secondes et ne peut pas'être modifiée.

NOTE: La temporisation d'entrée est désactivée par défaut

3.1.6 Temporisation d'alarme

Il s'agit de la durée de fonctionnement de la sirène intégrée quand une alarme est activée.
Le déliai peut être réglé sur 1, 2 ou 3 minutes.

Pour changer la temporisation d'alarme:

• Entre le code usine 1234 (ou votre code personnel)
• Appuyez ensuite sur les touches 0 puis 4, un long bip sera émis et la le voyant STATUS clignotera.
• Choisissez le temps d'alarme
• Appuyez sur 1 pour 1 minute OU 2 pour 2 minutes OU 3 pour 3 minutes, un bip de confirmation sera émis

NOTE: La temporisation d'alarme est de 1 minute par défaut

3.1.7 Saturation de fréquence

La centrale possède un dispositif de détction des interférences radio sur sa fréquence, susceptibles de générer les liaisons avec ses accessoires

Pour activer/désactiver la fonction:

• Entre le code usine 1234 (ou votre code personnel)
• Appuyez ensuite sur les touches 0 puis 5, un long bip sera émis et la le voyant STATUS clignotera.
• Appuyez sur la touche 1 pour activer, OU sur la touche 2 pour désactiver la fonction, un bip de confirmation sera émis

NOTE: La fonction saturation de fréquence est désactivée par défaut

3.1.8 Bips des touches

Vous peuvent désactiver les bips des touches de la centrale en faisant 1234 (ou votre code personnel) suivi de 8.

Pour réactiver les bips, il vous suffit de refaire la même manipulation.

NOTE: La fonction bip de touches est activée par défaut

3.2 Installation et programmation des accessoires

3.2.1 Apprentissage des détecteurs

TABLEAU DE FONCTIONNEMENT DES DETECTEURS EN FONCTION DES MODES D'ARMEMENT DE LA CENTRALE

MODE ARMEMENT CENTRALE PARAMTRAGE	ARMEMENT TOTAL	ARMEMENT PARTIEL	DESARMEMENT
ZONE 1*	DETECTEUR ACTIF		DETECTEUR INACTIF
ZONE 2*	DETECTEUR ACTIF	DETECTEUR INACTIF
PANIC*	DETECTEUR ACTIF

* 10 Détecteurs maximum par zone

Pour programmer un détecteur :

• Faites 1234 (ou votre code personnel) suivi de *, un long bip sera émis et la levoyant STATUS clignotera

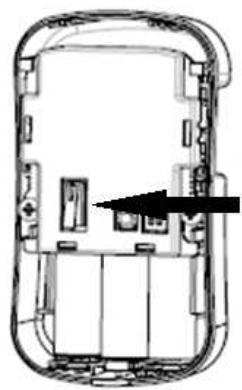

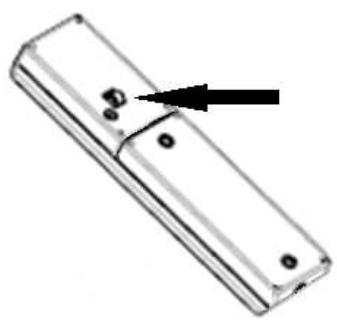

• Appuyez sur le bouton d'apprentissage de l'accessoire à ajouter (voir dessin ci-contre). A la réception du signal, un long bip sera émis et les voyants zone 1, 2 et PANIC clignoteront successivement
• Sélectionnez la zone du détecteur. Appuyez sur 1 pour la zone 1, sur 2 pour la zone 2 et sur 3 pour la zone PANIC, un long bip sera émis

N.B: Si un accessoire n'est pas correctement détecté par la centrale, celle-ci sortira du mode apprentice au bout de 30 secondes, il sera alors nécessaire de recommencer la procédure

3.2.2 Suppression des détecteurs

La centrale ne peut pas effacer independamentment chaque accessoire, si vous désirez effacer un accessoire, vous doivent effacer aussi tous les éléments présents dans la même zone. Ceci implique qu'il faudra reprogrammer les autres accessoires de la zone effacée.

Pour effacer une zone :

• Faites 1234 (ou votre code personnel) suivi de #, un long bip sera émis et levoyant STATUS clignotera
• Faites de nouveau 1234 (ou votre code personnel) et Sélectionnez la zone à effacer. Appuyez sur 1 pour la zone 1, sur 2 pour la zone 2 et sur 3 pour la zone PANIC, un long bip sera émis

3.2.3 Apprentissage des télécommandes

Pour programmer une télécommande :

• Faites 1234 (ou votre code personnel) suivi de *, un long bip sera émis et levoyant STATUS clignotera
• Appuyez sur le bouton de désarmement de la télécommande. A la réception du signal, un long bip sera émis

N.B : Vous pouvez apprendre au maximum 4 télécommandes

3.2.4 Suppression des télécommandes

La centrale ne peut pas effacer indépendamment chaque télécommande, si vous désirez effacer une télécommande, vous doivent effacer toutes les télécommandes. Ceci implique qu'il faudra, après la remise à zéro de la mémoire, reprogrammer chaque télécommande.

Pour effacer les télécommandes :

• Faites 1234 (ou votre code personnel) suivi de #, un long bip sera émis et levoyant STATUS clignotera
• Faites de nouveau 1234 (ou votre code personnel) et appuyer sur 4, un long bip sera émis

3.2.5 Apprentissage du clavier déported

Pour programme le clavier:

• Faites 1234 (ou votre code personnel) suivi de , un long bip sera émis et levoyant STATUS clignotera

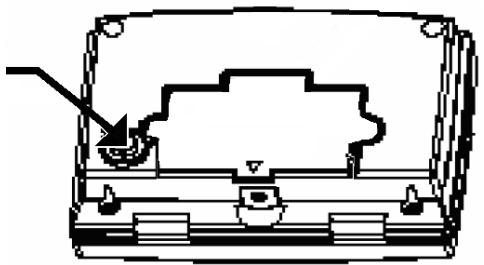

• Appuyez sur la touche d'auto-protection du clavier. A la réception du signal, un long bip sera émis

N.B : Vous ne pouvez apprendre qu'un seul clavier déporté

3.2.6 Suppression du clavier déported

Pour effacer le clavier déported :

• Faites 1234 (ou votre code personnel) suivi de #, un long bip sera émis et levoyant STATUS clignotera
• Faites de nouveau 1234 (ou votre code personnel) et appuyer sur 5, un long bip sera émis

3.2.7 Suppression de tous les accessoires

Voussoupiez effacer tous les accessoires enregistrres dans la centrale sans afferer les autres programmes

Pour effacer tous les accessoires :

• Faites 1234 (ou votre code personnel) suivi de #, un long bip sera émis et levoyant STATUS clignotera
• Faites de nouveau 1234 (ou votre code personnel) et appuyer sur 0, un long bip sera émis

3.3 Programmation du transmetteur téléphonique

3.3.1 Programmation du message d'alerte

Lors de l'appoint, la centrale délivre un message que vous doivent enregistrer au préalable. La durée du message est de 6 secondes maximum.

Pour enregistrer le message:

• Faites 1234 (ou votre code personnel) suivi de 5, levoyant STATUS clignotera
• Mettez vous à 20-30 cm de la centrale et enregistrez votre message
• Si votre message fait moins de 6 secondes, appuyez sur la touche * pour arrêter l'enregistrement

Pour modifier votre message, il suffit de proceper à un nouvel enregistrement, votre nouveau message se substituera à l'ancien.

3.3.2 Programmation des numérios de téléphone

Voussoupiez enregistrer jusqu'a4 numeros de telephone, qui seront appelés l'un après l'autre, dans I'ordre ou vous les avez enregistrres, en cas d'alarme.

Pour enregistrer les numéroes de téléphone:

• Faites 1234 (ou votre code personnel) suivi de 7, levoyant STATUS clignotera
• Saisissez le numéro de téléphone du correspondant
  Terminer par *
• Refaites la manipulation pour les autres numéroros

Si vous ne saissez pas de numéro, la centrale sortira du mode programmation automatiquement au bout de 30 secondes.

3.3.3 Suppression des numérios de téléphone

La centrale ne peut pas effacer independament cheque numero, si vous désirez effacer un numero, vous doivent tous les effacer.

Ceci implique qu'il faudra, après la remise à zéro de la mémoire, reprogrammer les numérios de téléphone.

Pour effacer tous les numéroes de téléphone :

• Sur la centrale, faites 1234 (ou votre code personnel) suivi de 9, le voyant STATUS clignotera
• Faites de nouveau 1234 (ou votre code personnel) suivi de 9, un bip sera émis pour confirmer la suppression des accessoires.

La centrale sort du mode de suppression automatique au bout de 15 secondes ou en faisant 1234 (ou votre code personnel) suivi de 4

3.3.4 Programmation de la sirène extérieure HA700E

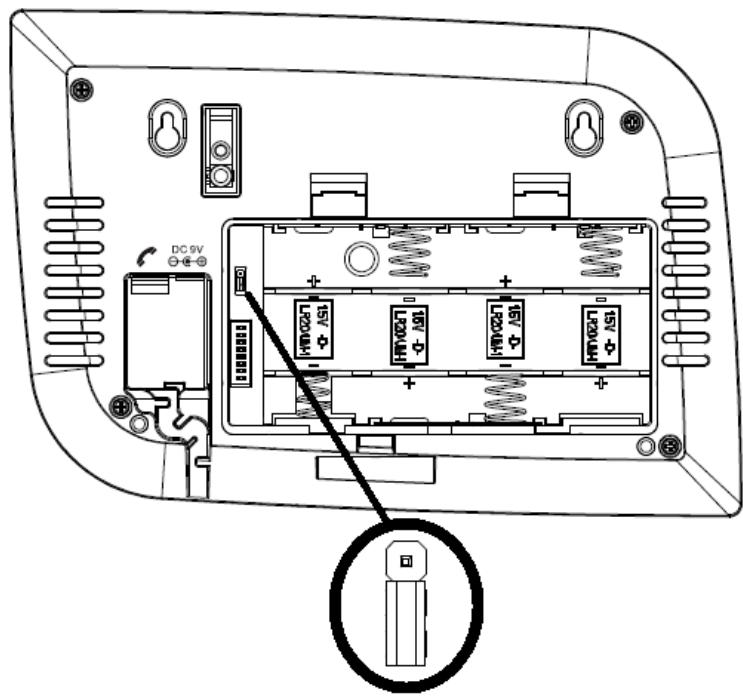

Dans le compartment de l'alimentation de la centrale se trouve un bloc de 8 microcontacts permettant la liaison radio avec la sirène feu/flash HA700E

Au moyen d'un stylo bille, régler une série aléatoire sur les microcontacts numérios 1 à 8.

Programmation de la sirène HA700E

• Ouvrir le compartment ou se trouve le bloc de microcontacts sur la sirène
• Régler le même code sur la sirène que sur la centrale pour les microcontacts de 1 à 8 (se référer au guide de la sirène pour le paramétrage du microcontact N°9)

Pour plus de renseignement sur la sirène, reportez vous au guide utiliser fourni avec la sirène

3.3.5 Désactivation de la sirène extérieure HA700E

Vous ave la possibilité de désactiver la sirène extérieure à partir de la centrale afin, par exemple, de faire des tests de déclenchement réels sans déranger votre voisinage proche.

Pour pouvoir désactiver ou activer la sirène extérieure la centrale doit se couver en mode test (pourmettre la centrale en mode test voir page 16).

Pour activer/désactiver la sirène, appuyer sur la touche 8 pendant 3 secondes

Lorsque la sirène se désactive, elle émet des deux bips courts puis au bout de quelques secondes un bip long. Ceci signifie qu'elle est désactivée et ne réagira pas en cas d'alarme.

Pour réactiver la sirène extérieure :

Lorsque la sirène se réactive, elle émet un bip long au bout de quelques secondes. Cela signifie qu'elle est redevenue active et qu'elle réagira en cas d'alarme.

4. FONCTIONNEMENT DE LA CENTRALE D'ALARME

4.1 Armement du système

Lors de l'armement du système, quel que soit le mode choisi, vous aurez une temporisation de sortie de 15 secondes.

Les 10 premières secondes seront silencieuses puis vous aurez 1 bip toute les secondes suivie d'un long bip en fin de temporisation pour confirmer l'armement.

Le système possède un mode d'armement total et un mode d'armement partiel.

ARMEMENT TOTAL : permet l'activation de tous les détecteurs

ARMEMENT PARTIEL : active uniquement les détecteurs de la zone 1

Exemple :

Le système peut être configuré de manière à ce que, de nuit, vous armiez uniquement les détecteurs de l'étage inférieur ainsi que la porte d'entrée et le garage tout en laissant les détecteurs de l'étage supérieur en dehors de la surveillance afin de pouvoir circuler librement sans déclencher l'alarme.

4.1.1 Armement total (zone 1 et 2 active)

Sur la centrale:

• Faites 1234 (ou votre code personnel) suivi de 1

Sur la télécommande:

• Appuyez sur la touche

Sur le clavier déported:

• Faites 1234 (ou votre code personnel) suivi de

4.1.2 Armament partiel (zone 1 active et zone 2 inactive)

Sur la centrale:

• Faites 1234 (ou votre code personnel) suivi de 2

Sur la télécommande:

• Appuyez sur la touche

Sur le clavier déported:

• Faites 1234 (ou votre code personnel) suivi de

4.2 Désarmement du système

Sur la centrale:

• Faites 1234 (ou votre code personnel) suivi de 4

Sur la télécommande:

• Appuyez sur la touche

Sur le clavier déported:

• Faites 1234 (ou votre code personnel) suivi de

4.3 Mode carillon

Vous pouvezmettre la centrale en mode carillon. Dans ce mode, elle émettra un "ding-dong" lorsque vous passez devant un détecteur de mouvement ou que vous ouvre un portefenêtre équipée d'un détecteur magnétique.

ATTENTION: dans ce mode les autoprotections ainsi que les détecteurs enregistrés en zone panic, seront toujours actifs et décheront la centrale.

Pourmettre la centrale en mode carillon:

• Faites 1234 (ou votre code personnel) suivi de 3

4.4 Mode test

La centrale pourra être mise en mode test afin de tester le système ou bien d'intervenir sur un accessoire (ex: changer une pile) sans déclencher le système (centrale, sirène et/ou transmetteur)

Pourmettrela centraleenmode test：

• Faites 1234 (ou votre code personnel) suivi de 03, levoyant STATUS s'allume une fois et un bip sera émis pour confirmer la mise en mode test

Test des accessoires

Lorsque la centrale est en mode test, actionner chaque détecteur du système soit en marchant dans une zone protégée ou en ouvrant une portefenêtre protégée. Chaque fois qu'un détecteur est activé, la centrale émet un bip pour indiquer qu'un signal esté reçu.

Vous pouvez aussi tester l'autoprotection de chaque détecteur en ouvrant son boîtier. A chaque activation d'une autoprotection, la centrale émet un bip.

Pour tester la télécommande, il suffit d'appuyer sur chacune de ses touches. A chaque pression sur une touche, la centrale émet un bip.

Test du transmetteur téléphonique

Vous pouvez tester le transmetteur téléphonique de la centrale pour vous assurer, par exemple, qu'il n'y a pas d'erreur de branchement.

Pour tester le transmetteur, appuyer 3 secondes sur la touche 9. La centrale appellera alors le premier numero enregistré dans sa mémoire.

Si vous souhaitez tester tous les numérios, il faudra simuler un déclenchement réel et laisser la centrale sonner sans la couper. Pour ce test, vous pouvezmettre la centrale en mode silence (voir page 9)

Pour sortir la centrale du mode test:

• Appuyer sur*, levoyant STATUS s'allume une fois et un bip sera émis pour confirmer la sortie du mode test

NOTE: La centrale sortira automatiquement du mode test au bout de 10 minutes

1. TABLEAU RECAPITULATIF DES FONCTIONS

Séquence à réaliser sur la centrale	Fonction	Description de la fonction
1 2 3 4 + 0 1	Mode de déclenchement N°1	La centrale sonne et le transmetteur appellera les numérios programmés
1 2 3 4 + 0 2	Mode de déclenchement N°2	La centrale ne sonne pas et le transmetteur appellera les numérios programmés
1 2 3 4 + 0 3	Mode test	La centrale émet un "ding dong" à réception d'un signal de détention ou d'autoprotection
	Appui sur 8 pendant 3 secs	Active/désactive la sirène extérieure
	Appui sur 9 pendant 3 secs	Appelle le premier numéro de téléphone
1 2 3 4 + 0 4	Durée d'alarme	Détermine la durée d'alarme. 1 ou 3 minutes
1 2 3 4 + 0 5	Saturation de fréquence	DéTECTe les interférences radio
1 2 3 4 + 0 6	Temporisation d'entrée	Déterminé la temporisation d'entrée. 0 ou 15 secs
1 2 3 4 + 1	Armement Total	Arme tout le système (Zone 1 + Zone 2)
1 2 3 4 + 2	Armement Partiel	Arme une partie du système (Zone 1)
1 2 3 4 + 3	Mode Carillon	Centrale émet un carillon en cas de détention
1 2 3 4 + 4	Désarmement	Désarme la centrale
1 2 3 4 + 5	Message d'alerte	Enregistre le message d'alerte (max 6 secondes)
1 2 3 4 + 6	Code personnel	Modifie le code personnel
1 2 3 4 + 7	Programmation des numérios de téléphone	Enregistrement des numérios de téléphone à appeler en cas d'alarme
1 2 3 4 + 8	Bips des touches	Active ou déactive un bip lors de l'appui sur les touches
1 2 3 4 + 9	Suppression des numérios de téléphone	Efface tous les numérios de téléphone enregistrées dans la centrale
1 2 3 4 + *	Programmation des accessoires	Programmation des accessoires
1 2 3 4 + #	Suppression des accessoires	Supprime les accessoires

NOTE: Le code 1234 est le code par défaut. Si vous avez régle un code personnel, c'est ce code qu'il faudra utiliser

6. INSTALLATION ET FONCTIONNEMENT DES ACCESSOIRES

6.1 Télecommande HA700R

La Telecommande vous permet d'activer plusieurs fonctions de votre centrale (Désarmement, Armement Total, Armement Partiel, Panique et Mode Test.)

La Telecommande possède un interrupteur Panique, dont l'activation provoque immédiatement une situation d'alarme complète lorsqu'le système est en mode Armé ou Désarmé (sauf si le système est en mode Test).

La Telecommande utilise une pile au Lithium de type CR2032 qui, dans des conditions normales, a une durée de vie de plus de 2 ans. Si la pile est en bon état, le voyant de la télécommande s'allume de façon fixe, en cas de pression sur une touche.

Cependant, si la pile est faible, levoyant clignotera lors de l'appui sur une touche. Dans ce cas,procederdesque possiblea un remplacementde lapile.

MISE EN PLACE OU CHANGEMENT DE LA PILE

• A l'aide d'une piece de monnaie, dévisser et retirer le couvercle à l'arrière.
• Dans le cas d'un changement de pile retarder le pile usagée
• Insérer la pile en s'assurant que la face compteant le + soit apparente (et non du côté du circuit imprimé)
• Refermer le couvercle

IMPORTANT: En cas de perte d'une télécommande, veillez à effacer toutes les télécommandes mémorisées par la centrale (en suivant les indications de la page 12) puis refaites l'apprentissage des télécommandes restant en votre possession.

6.2 Détector de mouvement infrarouge passif (PIR) HA700P

Ce type de détecteur permet une protection volumétrique au sein d'unepiece de votre logement. Le détecteur infrarouge est sensible aux modifications du spectre infra rouge dans son environnement de détction, causées par le déplacement de personnes (ou d'animaux). En pareil cas, le détecteur envoie un signal d'alerte à la centrale, qui déclenché l'alarme.

Remarque : Lorsque le système est armé, veillez à ce que les animaux de compagnie ne puissant pas acceder aux zones surveillées par les détecteurs infrarouges passifs car leurs mouvements activeraient le PIR et provoqueraient le déclenchement de l'alarme.

Les détecteurs PIR utilisent des piles alcalines de type 3 AA (LR06) 1.5V qui ont une durée de vie de 2 ans des conditions normales. Si le niveau de la pile s'affaiblit, le témoin rouge derrière la lentille de détction clignote lors de la détction d'un mouvement (hors mode test et couvercle fermé). Si cela arrive, il faut changer les piles aussitôt que possible.

Remarque : L'utilisation de piles alcalines est viviment recommandée, celle de batteries rechargeables est à proscire.

Les détecteurs PIR ne peuvent être montés qu'a l'intérieur et dans un endroit sec.

L'emplacement recommandé pour un détecteur PIR est un angle de piece à une hauteur de 1.8 à 2m.

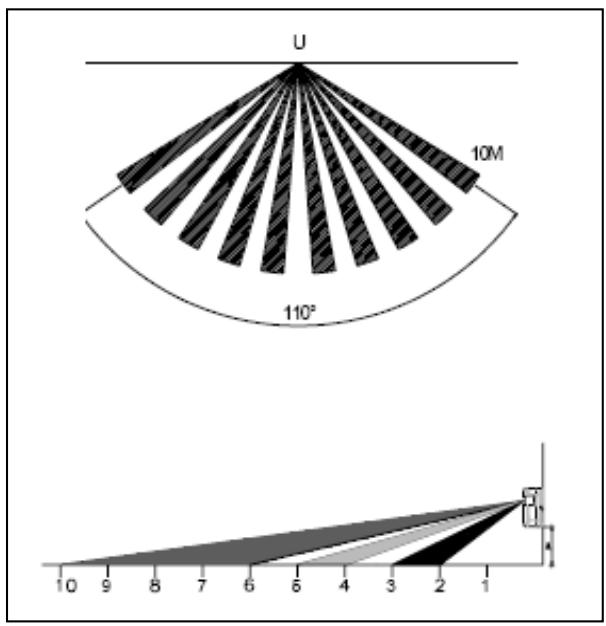

A cette hauteur, le détecteur aura un rayon maximum de 10m et un champ de vision de 110^ , lorsque le circuit imprimé (PCB) est régé en position 1.

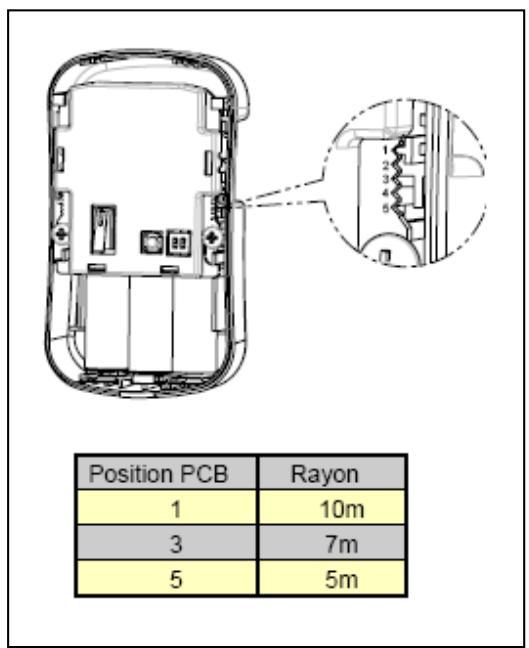

La position du PCB à l'intérieur du détecteur permet 5 réglages différents pour ajuster le rayon de détction.

Le réglage en position 3 du PCB réduira le rayon de détction à 7m environ ; en position 5, le rayon sera de 5m environ mais d'avantage orienté vers le bas.

Afin d'eviter des problèmes de fonctionnement, veuilles tenir compte des points suivants lors du besoin d'un emplacement pour le détecteur PIR:

• Ne pas placer le détecteur en face d'une fenêtre, exposé face à la lumière directe du soleil. Les détecteurs ne sont pas adaptés à une utilisation dans des vérandas.
• Ne pas placer le détecteur pres de ventilateurs ou climatisations.
• Ne pas placer le détecteur directement au dessus d'une source de chaleur (cheminée, radiateur, chaudière, etc.).

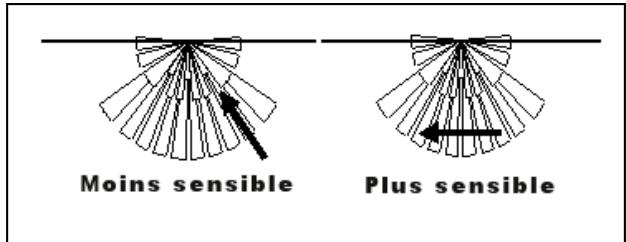

• Monter si possible le détecteur dans un angle de la piece de façon à ce que le trajet d'un intrus croise le champ du détecteur. Les détecteurs PIR réagissant de manière plus efficace aux mouvements qui coupent leur champ de détction.

• Ne pas placer le détecteur dans un emplacement sujet à des vibrations excessives.

• Vérifier que l'emplacementChoisi pour le détecteur PIR soit à portée radio de la centrale.

• Demontez le détecteur en enlevant la vis de fermeture. Tirer avec précaution le bord inférieur du couvercle en arrêté et ensuite faire coulisser vers le bas pour débloquer les clips supérieurs.

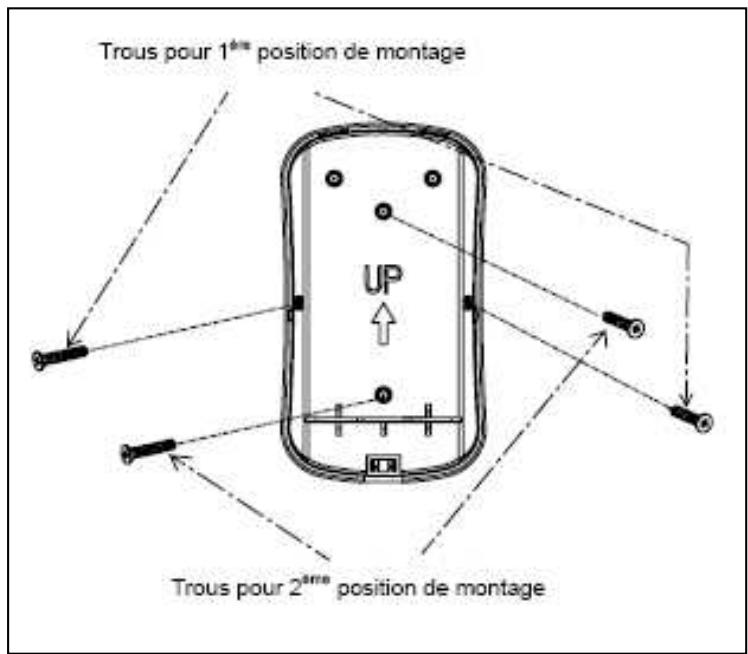

• Percer avec précaution les trouss nécessaires au montage dans le couvercle arrrière à travers les orifices pré-perçés en utilisant un foret de diamètre 3mm suivant la position de l'appareil s'il est placé dans un angle ou à plat sur un mur.

Remarque : Pour une fixation dans un angle, utiliser les orifices lateraux (1ere position) ou les orifices centraux pour une fixation à plat sur un mur plat (2eme position).

• Noter la position des trous de fixation sur le mur en vous aidant du couvercle arrêté comme gabarit de perçage.
  Fixer le couvercle arrriere sur le mur en utilisant les 2 vis de 18mm et les chevilles murales de 23mm . Ne pas trop forcer sur les vis car cela pourrait deformer ou endommager le couvercle.
• Placer les piles dans leurs emplacements en respectant les polarités (ressort = pole négatif (-)).

IMPORTANT: Une fois les piles connectées, le témoin lumineux rouge derrière la lentille clignotera pendant 2-3 minutes durant le temps d'initialisation jusqu'à ce que le détecteur PIR se soit stabilisé. Ensuite levoyant s'éteint.

IMPORTANT :

Lorsque le détector est correctement installé, c'est à dire quand le couvercle est bien fermé : le détector ne détectera pas de mouvement pendant approximativement 2 minutes après chaque activation. Cette caractéristique est présente pour préserver l'énergie des piles et prolonger ainsi leur durée de vie. Ceci implique que hors mode test et couvercle fermé, il faut attendre un-delai minimum de 2 minutes après chaque détction pour tester à nouveau le détector.

CHANGEMENT DE LA PILE

Pour changer les piles:

• Mettre la centrale en mode test (voir page 16)
• Démonter le détecteur de son support
• Changer les piles
• Remonter le détecteur sur son support
  Sortez la centrale du mode test (voir page 16)

6.3 Détector d'ouverture (magnétique) de porte/fenêtre HA700M

Le détector magnétique est composé de deux parties : un détector et un aimant, concus pour un montage sur portes ou fenêtres. L'aimant se place sur la partie mobile (battant) et le détector en vis-à-vis, sur le cadre (dormant).

L'ouverture de la portefenêtre protégée modifiera le champ magnétique du fait de l'éloignement de l'aimant, ce qui activera le détecteur et déclenchera l'alarme (si le système est armé).

Le détector magnétique est alimenté par 3 piles 1.5V de type AAA (LR03) qui, dans des conditions normales, ont une durée de vie de 2 ans, avec des piles en bon état et sous réserve que le détector soit correctement fermé, le voyant sur sa face avant ne s'allume pas lorsque l'on ouvre la porte ou fenêtre. Cependant, si les piles sont faibles, le voyage s'allume. Lorsque cela se produit, les piles doivent être replacées au plus vite.

Remarque : L'utilisation de piles alcalines est vivement recommandée, celle de batteries rechargeables est à proscire.

CHOIX DE L'EMPLACEMENT DE MONTAGE

Le détector magnétique est ajusté pour une installation interieure et au sec : ne pas l'instructor sur des volets ou à un endroit exposé à la pluie ou à l'humidité !

Choisir les portes/fenêtres qui doivent être protégées (en général les portes principales et arrêté doivent être équipées). Des détecteurs supplémentaires peuvent être nécessaires pour d'autres portes vulnérables ou des fenêtres (par ex : portes garage, patio/veranda, etc.)

Remarque : Veillez à ne pas fixer le détecteur à un cadre en métal ou à moins d'un mètre de masses métalliques (radiateurs, tuyaux, etc.) qui pourrait affecter son fonctionnement. S'il le faut, isoler l'aimant et le détecteur du support en métal en plaçant une entreose en plastique ou en bois.

Installation des détecteurs magnétiques

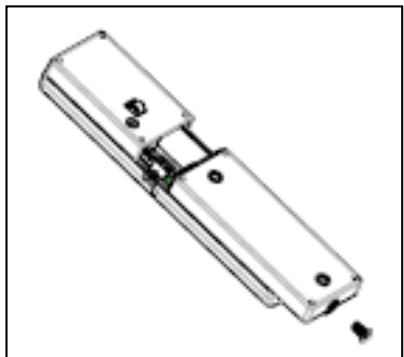

• Dévisser etsterol la vis de fixation du bord inférieur du détecteur. Enlever le couvercle arriere.
• Insérer les 3 piles 1.5V AAA fournies dans le département de piles.
• Noter la position des trous de fixation sur le mur en vous aidant du couvercle arrêté comme gabarit de perçage.
• Fixer le couvercle arrêté sur le mur en utilisant les 2 vis de 18mm et les chevilles murales de 23mm . Ne pas trop forcer sur les vis car cela pourrait déformer ou endommager le couvercle.
• Placer les piles dans leurs emplacements en respectant les polarités

Réglage des détecteurs magnétiques

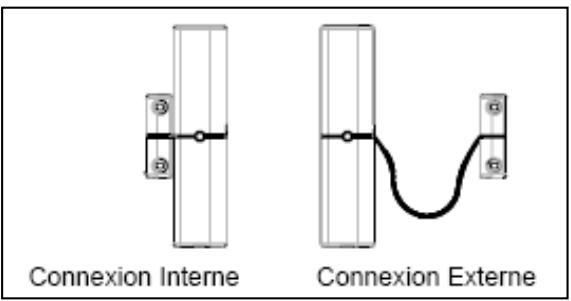

Le détector magnétique permet un déport de la détction (contact ILS) si l'emplacement de montage est trop étroit pour le détector ou si vous souhaitez utiliser un contact supplémentaire en plus de celui du détector (longueur de cable maximum 30 cm).

IMPORTANT :

Voues pouvez raccorder par fil tout type contact magnétique à condition qu'il fonctionne en mode normalement fermé NF (NC en Englais).

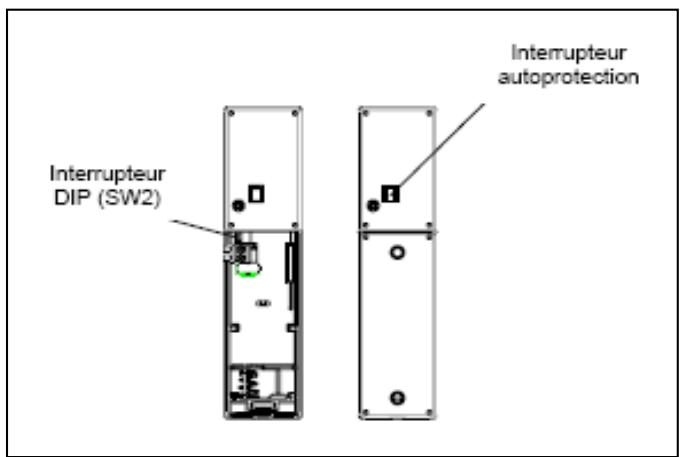

L'interrupteur SW2 sur le circuit imprimé est utilisé pour activer/désactiver le bornier filaire du détecteur et/ou le détecteur interne

Tableau récapitulatif des différents régles de SW2

Sélection On/Off	DIP1 de SW2	DIP2 de SW2
ON	Interne On	Externe On
OFF	Interne Off	Externe Off

IMPORTANT :

Si aucun contact externe n'est connecté, régler le DIP1 sur On et DIP2 sur Off pour que le détecteur fonctionne correctement.

Si vous utilisez le détecteur interne ainsi qu'un contact externe, il est impératif que les 2 contacts (internes et externes) soient fermés pour que la détction puisse se faire.

CHANGEMENT DE LA PILE

Pour changer les piles:

• Mettre la centrale en mode test (voir page 16)
• Démonter le détecteur de son support
• Changer les piles
• Remonter le détecteur sur son support
  Sortez la centrale du mode test (voir page 16)

7. REMISE A ZERO DE LA CENTRALE

Vouss pouvez remetre la centrale a zéro afin d'effacer les accessoires, le message, les numeros de téléphone et le code personnel.

Pour faire une remise à zéro:

• Si possible,mettre la centrale en mode test (voir page 16)
• Démoner la centrale de son emplacement et ouvrir le compartment à l'arrête de la HA700
  Enlever les piles
• Déplacer le cavalier de remise à zéro

Position pour la remise à zéro de la centrale

• Attendre 5 minutes
• Remetre les piles, la centrale bip et le voyant STATUT s'allume 3 secondes
• Remetre le cavalier de remise à zéro dans sa position d'origine

Position par défaut

• Refermez le compartment à l'arrière du HA700
• Remonter la centrale à son emplacement

Réglage par défaut

Mode d'armement	Désarmé
Code personnel	1 2 3 4
Bip de touche	Activée
Mode de déclenchement	Sirène/ transmetteur activés
Tempo d'alarme	1 minute
Saturation de fréquence	Désactivée
Temporisation d'entrée de 15 secondes	Désactivée

8. SPECIFICATIONS

Caracteristiques techniques Communes :

• Fréquence de fonctionnement : 868,35MHz en ASK pour les détecteurs, télécommandes et clavier extérieur.
• Température de fonctionnement: -10°C~ +45°C
  Taux d'humidité: < 90%
• Portée de fonctionnement: 300 m en champ libre pour les détecteurs, télécommandes et clavier extérieure.

Centrale HA700C

2 zones radio programmables individuellement, incorporient jusqu'à 10 détecteurs par zone.
1 Zone Panique (surveillance 24h/24h) quel que soit le détecteur, incorporeant jusqu'à 10 détecteurs par zone.
- 5 diodes de visualisation (Zone 1, Zone 2, Panique, STATUT et)
- Apprentissage automatique sur la centrale du code de communication radio.
- Retard à l'entrée de 0 ou 15 secondes programmable.
- Retard à la sortie de 15 secondes
- Durée d'alarme programmable de 1 minute ou 3 minutes.
Mode TEST
- Autoprotection à l'ouverture et à l'arrachement.
Émetteur radio incorpore pour commande de sirène sans fil (HA700E).
- Mémoire non volatile.
- Sirene intégrée 95dB à 1m.
Autonomie sur Piles ou Accumulateurs (41.5V LR20) : jusqu'à 2 ans.
- Alimentation secteur (en option): 9V/800 mA
- Dimensions : 260175*55 mm

Décteur Infrarouge passif PIR HA700P

Distance de détention jusqu'à 10m à 110^
Code de communication fixe (2exp 48)
Portee radio : 150 m en champ libre
- Fonction test par voyant
- Indication de piles faibles par voyant
- Autoprotection à l'ouverture.
Montage à plat ou en angle.
- Piles alcalines 3^1.5V AA (LR06) fournies.
Autonomie : 2 ans en fonction du nombre de détention
- Dimensions : 6497*48 mm

Détector Magnétique d'ouverture HA700M

• Montage sur porte ou fenêtre.
  Code de communication fixe (2exp 48)
  Portee radio : 150 m en champ libre
• Autoprotection à l'ouverture et à l'arrachement
• Espace maximum entre aimant et détecteur 10mm
• Indication de piles faibles parvoyant.
• Bornier de raccordement pour détecteurs filaires supplémentaires en Mode N.F.
• Fonction test par voyant
• Piles alcalines 3^*1.5V AAA (LR03) fournies
  Autonomie : 2 ans en fonction du nombre de déetections
• Dimensions : 30^110^17 ~mm

Télécommande HA500R

• 5 fonctions : Armement total, Partiel, Désarmement, Mode test et Panique
  Code de communication fixe (2exp 28)
  Portee radio : 100 m en champ libre
• Diode témoin (fonctionnement et pile faible)
• Anneau porteclés
• Pile bouton lithium 3V (CR2032) fournie.
  Autonomie : 2 ans
• Dimensions : 25^60^7 ~mm

Garantie

Ce produit est garantie 4 ans sauf piles. La premiere année prevoit l'échange standard contre produit neuf, SOUS CONDITION que vous ayez pris contact avec notre ligne d'assistance* pour contrcler la realite de la panne.

Dans ce cas, un accord de return, qui vous sera envoyé par mail, devra êtreprésenté au magasin comme justificatif d'échange.

Les 3 autres années la garantie joue par réparation Veuillez contactez le service technique de votre pays pour confirmer les défauts et la procédure de garantie.

Société	EDEN S.A.S
Adresse/Ville	Centre de Puissanton
	181 chemin de Puissanton
	06220 VALLAURIS
Pays	France

Déclarons que le produit :
Description	Système d'alarme (HA700) + transmetteur
Référence produit	HA700U = HA700C, HA700P, HA700M, HA700R
Marque de commercialisation	EDEN

Est certifié conforme aux exigences définies dans la Directive du Conseil d'approximation des Etats Membres suivante :

Compatibilité Electro magnétique	(89/336/EEC)
Directive R&TTE	(1999/5/EEC)
Directive Basse Tension	(73/23/EEC)

L'évaluation de conformité du produit par rapport aux exigences de
Compatibility Electro Magnétique a été effectue sur la base des
normes suivantes : EN 301 489-1:V1.5.1 (2004-11) EN 301 489-3:V1.4.1 (2002-08)

Les exigences Electriques surette ont ete verifiées par rapport a la norme suivante EN 60950-1:2001+A11+corrigendatum 2004

Les exigences radio ont ete verifiées par rapport à la norme suivante: EN 300 220-1 :V1.3.1 (2000-09) EN 300 220-3:V1.1.1 (2000-09)

Les exigences téléphoniques ont ete verifiées par rapport à la norme suivante

TBR21

KONFORMITATSERKLARUNG

Firma	EDEN S.A.S Adresse Centre de Puissanton 181 chemin de Puissanton 06220 VALLAURIS
Land	France
