Type de produit	Climatiseur portable
Marque	Danby
Modèle	DPAC8399
Dimensions (L x P x H)	15,9 x 18 x 32,6 po (40,3 x 45,7 x 82,9 cm)
Poids	38 kg (83,7 lb)
Alimentation	115 V / 60 Hz
Capacité de refroidissement	8 300 BTU/h
Capacité de chauffage (Haut/Bas)	1 380 W / 830 W
Capacité de déshumidification	57 pintes (27 L/24 h)
Réfrigérant	R22
Capacité du réservoir d'eau interne	5,5 L (11,6 pintes)
Capacité du réservoir d'eau externe	8,5 L (17,9 pintes)
Vitesses du ventilateur	3 (Low, Medium, High) + Auto
Fonctions	Refroidissement, chauffage, déshumidification, ventilation
Balayage automatique (oscillation)	Oui, 70°
Télécommande	Oui, avec piles AAA fournies
Minuteur programmable	Auto-ON / Auto-OFF (0 à 23 h 50 min)
Affichage	ACL avec rétroéclairage, échelle °C/°F
Consommation électrique (refroidissement)	1 050 W (9,0 A)
Consommation électrique (chauffage haut)	1 380 W (12,0 A)
Niveau sonore	Moins de 54 dB(A)
Entretien du filtre à air	Nettoyage toutes les 2 semaines ; lavable à l'eau savonneuse
Sécurité	Arrêt automatique si réservoir plein ou déplacé ; protection du compresseur (délai 3-5 min)
Accessoires inclus	Kit d'installation pour fenêtre/porte patio, flexible d'échappement, réservoir externe avec plateau et roulette
Garantie	1 an pièces et main-d'œuvre, 2 à 5 ans sur système scellé (compresseur, etc.)

FOIRE AUX QUESTIONS - DPAC8399 DANBY

Comment nettoyer le filtre à air ?

Retirez le filtre par la patte, lavez-le à l'eau tiède savonneuse, rincez et séchez complètement avant de le remettre. Nettoyez toutes les deux semaines ou plus souvent selon la qualité de l'air.

Que faire si le voyant WATER FULL clignote ?

L'appareil émet 8 bips et le voyant rouge clignote. Videz le réservoir d'eau interne et replacez-le correctement. Le compresseur redémarrera automatiquement après quelques minutes.

Peut-on utiliser une rallonge électrique ?

Il est déconseillé d'utiliser un adaptateur ou une rallonge standard. Si nécessaire, utilisez uniquement un cordon approuvé pour climatiseurs (disponible en quincaillerie).

Comment régler la minuterie AUTO-ON / AUTO-OFF ?

Assurez-vous que l'horloge est réglée. L'appareil étant éteint, appuyez sur TIMER ON ou TIMER OFF, puis utilisez les touches ▲/▼ pour régler l'heure (par pas de 10 min). Appuyez sur CLOCK pour valider.

L'appareil ne refroidit pas, que vérifier ?

Vérifiez que le flexible d'échappement et le kit fenêtre sont installés, que le réservoir d'eau n'est pas plein, que le filtre à air est propre, et que la température réglée est inférieure à la température ambiante.

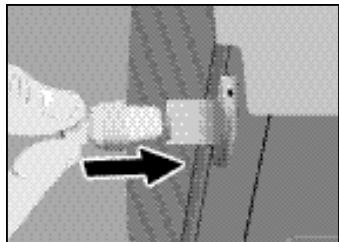

Comment installer le réservoir d'eau externe ?

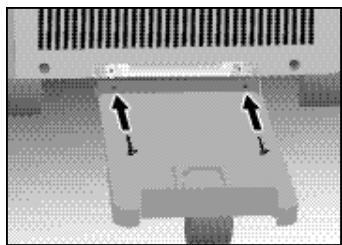

Fixez le plateau de soutien à l'arrière inférieur de l'appareil à l'aide des vis fournies. Branchez le raccord rapide du réservoir externe au raccord de l'appareil. Alignez et poussez jusqu'au déclic.

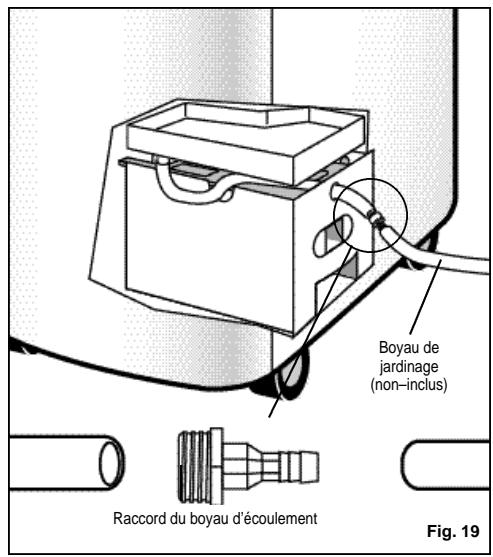

Puis-je utiliser l'option d'écoulement continu ?

Oui, en mode déshumidification. Retirez le réservoir, débranchez le bouchon du boyau interne, fixez le raccord d'écoulement, puis connectez un tuyau de jardinage pour évacuer l'eau vers un drain.

Comment changer l'affichage de °C à °F ?

Sur l'appareil, appuyez simultanément sur les touches ▼ et CLOCK. Sur la télécommande, utilisez un crayon pour appuyer sur le bouton °C/°F.

Pourquoi le compresseur ne démarre-t-il pas après une coupure de courant ?

Un circuit de protection retarde le redémarrage de 3 à 5 minutes. Attendez ce délai ; la lampe verte clignote pendant 10 secondes pour confirmer la protection.

Quels accessoires sont inclus avec l'appareil ?

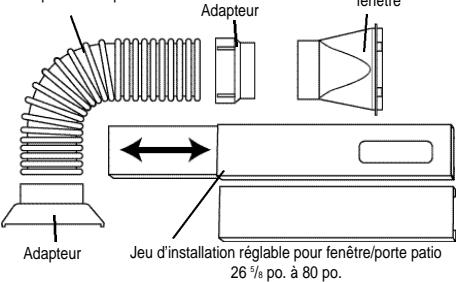

Le kit comprend un flexible d'échappement, un adaptateur pour fenêtre, un kit réglable pour fenêtre/porte patio, un réservoir externe avec plateau et roulette, et des raccords rapides.

MODE D'EMPLOI DPAC8399 DANBY

Modèle • Modèle • Modèle DPAC8399

Pour obtenir le service, consultez votre succursale régionale de service ou téléphonez :

1-800-26-Danby (1-800-263-2629)

qui vous recommandera un centre régional.

Appareil de confort au foyer portatif 4 saisons

Le numéro de modèle se trouve sur la plaque d'information sur la paroi arrière de l'appareil.

Toutes les pièces de rechange ou commandes spéciales sont disponibles auprès de votre centre régional de service autorisé. Pour exiger le service et/ou le nom de votre centre de service régional, signalez le NUMÉRO SANS FRAIS.

Ayez les renseignements suivants à la portée de la main lors de la commande de pièces ou de service :

• Genre de produit
• Numéro de modèle
• Numéro de pièce • Description de la pièce

Modèle • Modèle • Modèle DPAC8399

ATTENTION :

Veuillez lire attentivement les consignes de sécurité et les instructions d'utilisation avant l'utilisation initiale de ce produit.

AVERTISSEMENT :

Table des matières 24

Danby®

Appareil de confort domestique

Pour 4 saisons

Index 47

Table des matières

Cet appareil de qualité est garanti exempt de tout vice de matière première et de fabrication, s'il est utilisé dans les conditions normales recommandées par le fabricant.

Cette garantie n'est offerte qu'à l'acheteur initial de l'appareil vendu par Danby ou par l'un de ses distributeurs agréés et elle ne peut être transférée.

CONDITIONS

Première année : Pendant la première (1) année, toutes les pièces électriques de ce produit qui s'avèrent défectueuses, y compris les unités ayant des systèmes obturés, seront réparées ou remplacées, selon le choix du garant, sans frais pour l'acheteur INITIAL.

De la deuxième à la cinquième année : Pendant les quatre (4) années suivantes, les pièces qui s'avèrent défectueuses (y compris le compresseur, le condensateur, l'évaporateur, la sécheuse et tous leurs boyaux) seront remplacées sans frais. L'acheteur est responsable de tous les frais de main-d'œuvre et de transport pendant cette période de quatre (4) ans pour la réparation et le remplacement de tous les composants du système obturé. Toute unité dont le diagnostic est inadéquat en raison d'un vice du système obturé et qui exige une unité de remplacement pendant ces quatre (4) ans subira un taux de dépréciation convenable ou des frais pour l'acheteur. Ceci inclut tous les frais de transport qui seront imposés à l'acheteur.

Pour bénéficier du service sous garantie, Danby réserve le droit de limiter le rayon du "Service au domicile" selon la proximité d'un dépôt de service autorisé. Le client sera responsable du transport et de tous les frais d'expédition de tout appareil nécessitant le service en dehors des limites du "Service au domicile" jusqu'au dépôt de service autorisé le plus proche. S'adresser au détaillant qui a vendu l'appareil, ou à la station technique agréée de service la plus proche, où les réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par quiconque autre que la station de service agréée ou à des fins commerciales, toutes les obligations de Danby en vertu de cette garantie seront nulles et non avenues.

EXCLUSIONS

En vertu de la présente, il n'existe aucune autre garantie, condition ou représentation, qu'elle soit exprimée ou tacite, de façon manifeste ou intentionnelle, par Danby Products Limitée (Canada) ou Danby Products Inc. (États-Unis d'Amérique) ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris les garanties, conditions ou représentations en vertu de toute loi régissant la vente de produits ou de toute autre législation ou règlement semblables.

En vertu de la présente, Danby Products Limitée (Canada) ou Danby Products Inc. (États-Unis) ne peut être tenue responsable en cas de blessures corporelles ou de dégâts matériels, y compris à l'appareil, quelle qu'en soit la cause. Danby ne peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l'appareil. En achetant l'appareil, l'acheteur accepte de mettre à couvert et de dégager Danby Products Limitée de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel causé par cet appareil.

CONDITIONS GÉNÉRALES

La garantie ou assurance ci-dessus ne s'applique pas si les dégâts ou réparations sont dus aux cas suivants :

1) Panne de courant ; 2) Dommages subis pendant le transport ou le déplacement de l'appareil ; 3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects) ; 4) Accident, modification, emploi abusif ou incorrect de l'appareil ; 5) Utilisation dans un but commercial ou industriel ; 6) Incendie, dommages causés par l'eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.) ; 7) Visites d'un technicien pour expliquer le fonctionnement de l'appareil au propriétaire.

Une preuve d'achat doit être présentée pour toute demande de réparation sous garantie. Prière de garder le reçu. Pour faire honorer la garantie, présenter ce document à la station technique agréée ou s'adresser à :

		Service sous-garantie				Service sous-garantie
		Canada	E.-U. d'A			Canada	E.-U. d'A
Appareil de confort au foyer portatif 4 saisons		Domicile	Domiciler	Réfrigérateur	Compact (moins de 6,0 pi2)	Domicile	Domiciler
Déshumidificateur		Atelier	Atelier		Porte simple	Domicile	Domicile
Congélateur	Horizontal	Domicile	Domicile		Deux portes	Domicile	Domicile
	Vertical	Domicile	Domicile

Danby Products Limitée

Spécifications électriques de l'appareil.... 26

Conseils pour la conservation d'énergie.... 27

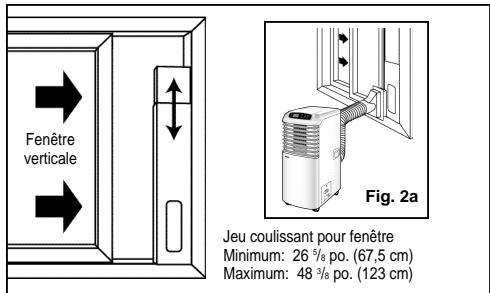

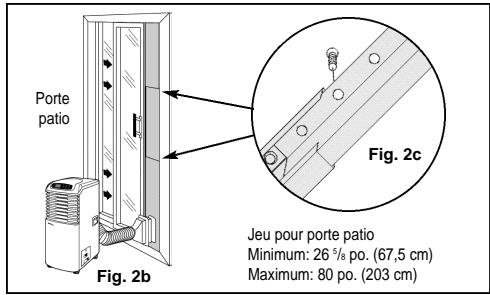

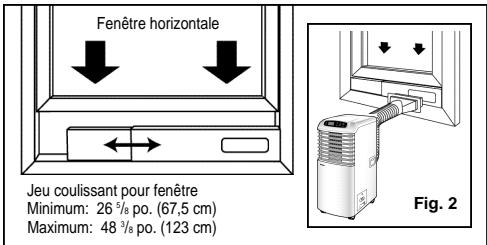

Directive d'installation dans la fenêtre 27

Instructions d'installation du réservoir d'eau externe.... 28

Instructions d'utilisation.... 30

Soins et entretien.... 45

Garantie.... 46

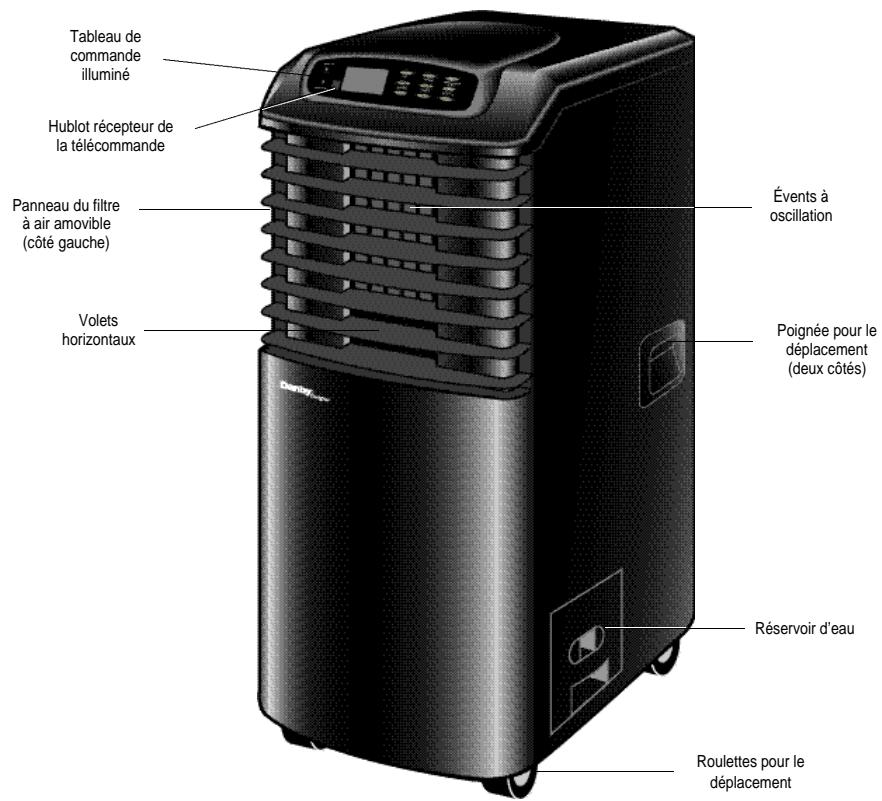

Identification des pièces de l'appareil

Soins et entretien

PRÉCAUTION

Avant le nettoyage ou la réparation de cet appareil, nous recommandons que l'appareil soit débranché de toute source de courant électrique.

1) Ne jamais utiliser d'essence, de benzine, de diluant ou d'autres produits chimiques sur le climatiseur, car ces matières risquent d'endommager le fini de la peinture et de déformer les pièces en plastique. 2) Ne jamais verser d'eau sur l'appareil pour le nettoyer, car ce procédé risque de détériorer l'isolation électrique.

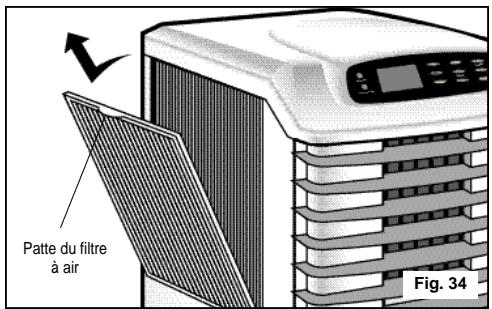

Comment enlever et nettoyer le filtre à air

Si le filtre est bouché par la poussière ou la saleté, la circulation d'air est encombrée et le rendement de l'appareil est réduit. Le filtre à air devrait être nettoyé toutes les deux (2) semaines. Un nettoyage plus fréquent peut être nécessaire selon la qualité de l'air à l'intérieur de la pièce.

1) Pour enlever le filtre à air : tenez le filtre à air par sa patte. 2) Penchez le filtre vers le côté et soulevez-le. Fig. 34. 3) La poussière et la saleté incrustées dans le filtre peuvent être enlevées à l'aide d'un aspirateur. 4) Le filtre peut aussi être lavé dans de l'eau tiède savonneuse en frottant légèrement à l'aide d'une brosse. Un détersif doux (détersif liquide à vaisselle) est recommandé. 5) Rincez le filtre à fond à l'eau fraîche. Laissez sécher complètement avant de l'installer sur l'appareil. 6) Réinstallez le filtre. 7) Les filtres de rechange peuvent être commandés du Département des pièces, du Service à la clientèle.

PRÉCAUTION

Pour éviter d'endommager l'appareil, le filtre à air doit toujours être installé durant le fonctionnement de l'appareil.

Instructions d'utilisation de la télécommande (suite)

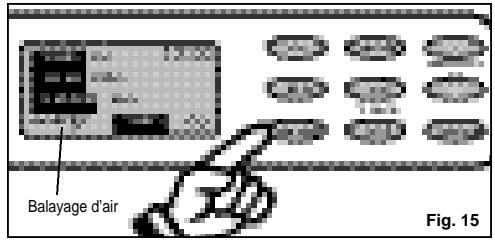

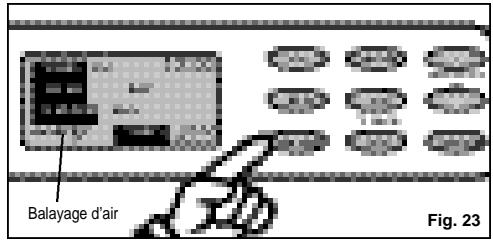

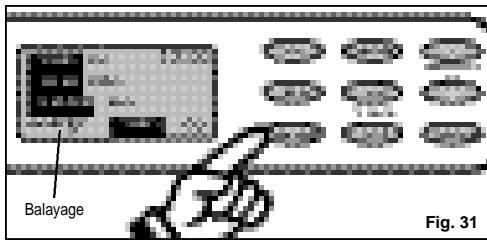

1. Réglage du balayage : Appuyez sur la touche "Swing" de la télécommande pour activer la fonction de balayage automatique (par oscillation). Le symbole "▲" est indiqué temporairement sur l'affichage ACL de la télécommande pour indiquer que la fonction de balayage est activée ou arrêtée.
2. Touche L (verrouillage) : Appuyez sur la touche "L" de la télécommande pour sauvegarder contre le changement accidentel de la programmation. Lorsque la touche "L" est appuyée, le symbole de verrouillage (F) est indiqué sur l'affichage ACL de la télécommande. Appuyez sur la touche "L" de nouveau pour ouvrir la programmation enregistrée (le symbole en forme de clef disparaît de l'affichage).
3. R (commande de remise à zéro) : Appuyez sur la touche "R" pour annuler toutes les programmations de la télécommande. Ceci efface tous les renseignements contenus dans l'affichage ACL de la télécommande (y compris l'heure).
4. °C/°F : Utilisez pour choisir/montrer la température à l'échelle "Celsius" ou l'échelle "Fahrenheit" sur la télécommande à main seulement. Appuyez sur la touche (°C/°F) à l'aide d'un bout de crayon pour choisir l'échelle Celsius ou l'échelle Fahrenheit.

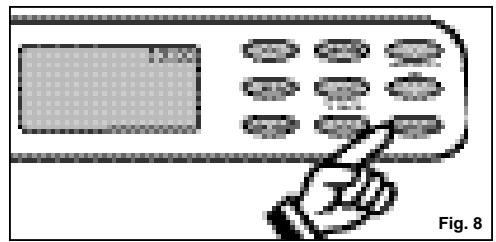

REMARQUE : Pour changer l'affichage de l'appareil, appuyez sur la touche (Temp/Clock) "∇" et la touche "Clock" en même temps pour aller de l'échelle Celsius ou l'échelle Fahrenheit.

REMARQUE : Un délai de 5 à 15 secondes avant l'arrêt de l'appareil se produit lorsque vous utilisez la télécommande pour arrêter la mise en marche de l'appareil. Ceci est normal.

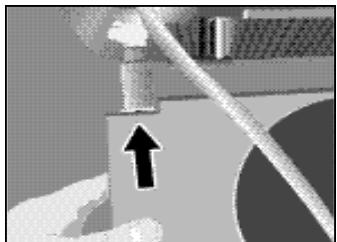

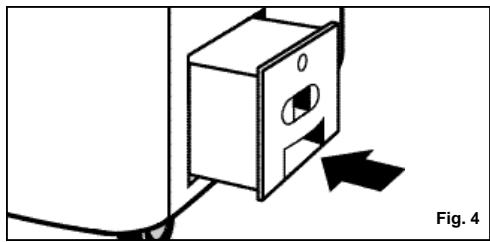

Fonctionnement du réservoir d'eau externe :

Cet appareil a l'option d'avoir un réservoir d'eau externe avec "raccord rapide" installé à l'usine. Quand le réservoir externe est raccordé à l'appareil, il "augmentera" le temps de fonctionnement de l'appareil (modes de climatisation et déshumidification) jusqu'à 12 heures, y compris les deux réservoirs. (Cela dépend des conditions d'humidité).

Pendant les modes de climatisation et de déshumidification, l'eau condensée s'accumule dans une cuvette de pré-refroidissement située sous le serpentin de l'évaporateur (refroidissement). Quand l'eau atteint un niveau prédéterminé, elle est dirigée vers le réservoir d'eau secondaire. Quand le niveau d'eau dans le réservoir secondaire atteint un niveau prédéterminé, la direction de l'eau s'inverse et circule vers le réservoir interne principal. Quand le niveau d'eau dans le réservoir principal atteint un niveau prédéterminé, le contact de trop-plein (mécanisme de sécurité) est activé et l'appareil s'arrête automatiquement. Le moteur du ventilateur fonctionne toujours après la fin du cycle de condensation de l'eau (ceci est normal).

REMARQUE : Le contact de trop-plein est activé par le niveau d'eau dans le réservoir interne (principal) uniquement.

Si le réservoir d'eau externe n'est pas raccordé à l'appareil, l'eau est dirigée automatiquement vers le réservoir d'eau interne.

REMARQUE SPÉCIALE :

(Modes de climatisation et déshumidification uniquement)

• Cet appareil peut fonctionner sans le réservoir d'eau externe secondaire, tant que le réservoir d'eau interne principal est installé correctement.
• Cet appareil ne fonctionne pas si le réservoir d'eau externe secondaire est installé mais que le réservoir d'eau interne principal n'est pas installé.

REMARQUE :

• Les accessoires de raccord rapide fournis avec l'appareil et le réservoir d'eau externe sont des raccords auto-scellés.
• Donc, si les raccords rapides sont séparés, la circulation d'eau entre l'appareil et le réservoir d'eau externe s'arrête immédiatement.

Introduction

Danby est extrêmement reconnaissant de votre achat de l'appareil de "Confort au foyer". Votre famille est maintenant pourvue de tous les conforts pour le domicile, le chalet ou le bureau. Ce manuel d'utilisation vous offre des renseignements pratiques pour le soin et l'entretien de votre nouvel appareil. Un appareil Danby bien entretenu vous procurera plusieurs années de service sans ennui. Avant de commencer, veuillez lire attentivement toutes les instructions pour vous renseigner sur tous les aspects du fonctionnement de votre appareil.

Votre climatiseur portatif Danby est un appareil d'échange et de traitement d'air à multi-fonctions. Sa conception vous offre les fonctions suivantes : climatisation, déshumidification, chauffage et ventilation indépendante. Chacun des modes est doté d'un balayage d'air par oscillation. Cet appareil peut être facilement déplacé d'une pièce à l'autre dans votre demeure et est installé en quelques minutes. Imaginez la commodité d'un "Confort au foyer 4 saisons" à la portée de la main, en tout temps, en tout lieu. Calez-vous dans un fauteuil, attendez ce que la Dame Nature va vous offrir, et appuyez sur la touche nécessaire.

Nous vous suggérons de joindre une copie de votre reçu-facture d'achat à cette page, ainsi que les renseignements suivants qui sont situés sur la plaque d'identification du fabricant. Elle est située sur la paroi arrière de l'appareil.

Numéro de modèle : ____

Numéro de série : ____

Date d'achat : ____

Nom du marchand et adresse : ____

Ces renseignements sont nécessaires si l'appareil exige le service et/ou pour obtenir des renseignements. Pour consulter un représentant de service à la clientèle, téléphonez à Danby SANS FRAIS.

1-800-26-Danby

Gardez ces instructions pour consultation future.

Ce symbole représente une précaution ou un avertissement.

PRÉCAUTION

Cet appareil ne doit jamais fonctionner dans une pièce où se trouvent des personnes ou des animaux qui ne peuvent pas corriger une panne de l'unité. Un appareil en panne peut occasionner un échauffement de cet appareil ou une mortalité dans un espace clos et sans surveillance.

Spécifications électriques

1. Toutes les installations électriques doivent être accomplies par un technicien qualifié selon les normes régionales et nationales. Consultez un technicien qualifié si vous avez des questions au sujet des instructions suivantes.
2. Vérifiez l'alimentation disponible et trouvez les solutions à tous les problèmes d'installation de raccords électriques AVANT de commencer l'installation ou de mettre l'appareil en marche.
3. Cet appareil tire 9,0 ampères (selon la plaque signalétique) en mode refroidissement et 12,0 ampères (selon la plaque signalétique) en mode chauffage. Il peut être branché sur toutes les prises murales standard de 15 ampères qui ont une prise appropriée.
4. Pour votre sécurité et votre protection, cet appareil est mis à la terre par l'intermédiaire de la prise de courant du cordon d'alimentation lorsqu'elle est branchée dans une prise murale correspondante. Si vous ne savez pas si les prises murales de votre domicile sont mises à la terre, veuillez consulter un technicien qualifié.

NE PAS UTILISER D'ADAPTATEUR OU DE RALLONGE AVEC CET APPAREIL.

Si l'utilisation d'une rallonge est nécessaire, utilisez uniquement un cordon approuvé pour les climatiseurs. (Disponible dans la plupart des quincailleries)

1. La plaque signalétique de l'appareil est située sur la paroi arrière de l'appareil. Elle fournit les informations

électriques et les données techniques de votre appareil.

1. Pour éviter tout risque de blessure, débranchez toujours l'appareil de l'alimentation avant d'effectuer l'installation ou l'entretien.

Table 1
Dérivation individuelle suggérée
Amp. – plaque signalétique	Taille du fil AWG
7,4 à 10,8	14
AWG – Jauge américaine de fils*Selon le classement de fil de cuivre à 60°C

Table 2
Types de prise et fusible
Tension nominale	125
Ampères	15
Prise de courant
Fusible	15
Fusible à retardement (ou disjoncteur)	Type à prise

Spécification de l'appareil	Modèle DPAC8399
Capacité de refroidissement	8 300 btu/h
Capacité de chauffage (Haut/Bas)	1 380W/830W
Capacité de déshumidification	57 pintes (27/24h)
Bruit	Moins que 54 dB(A)
Alimentation	115 V / 60 HZ
Réfrigérant	R22
Capacité du réservoir d'eau interne	5,5 L(11,6 Pints)
Capacité du réservoir d'eau externe	8,5 L(17,9 Pints)
Poids de l'appareil	38 kg (83,7 lb)
Dimensions (pouces) Lx Px H	15 1/4 po. x 18 po. x 32 5/8 po.
Vitesses de ventilateurs	3
Tableau de commande illuminé	Commande à touches douces
Télécommande	Oui
Horloge	Oui
Minuteur – automatique	Oui
Consommation de puissance
Refroidissement	1050 Watts (9,0 amp.)
Chauffage	1 380 Watts (Haut) 12,0 amp.
	830 Watts (Bas) 7,2 amp.
Déshumidification	1050 W (9,0 amp.)
Ventilation	90 W (0,8 amp.)

REMARQUE : Les spécifications peuvent changer sans préavis en raison d'améliorations.

Instructions d'utilisation de la télécommande

1. Envoyez un signal : lorsque l'appareil est mis en marche (touche I/O), le symbole (1A) est indiqué sur l'écran ACL de la télécommande. La télécommande doit être pointée directement vers le panneau de commande de l'appareil pour activer les commandes. Lorsqu'une touche de la télécommande est enfoncée (à l'exception des touches L et R, CLOCK SET et °C/°F), le symbole "▲" clignote une fois sur l'écran ACL de la télécommande. Ce symbole confirme que le signal a été reçu par l'appareil, qui confirme la réception en émettant un "bip". L'appareil reconnaît alors et répond au signal pour la sélection choisie. Toutes les sélections (à l'exception du réglage de l'heure) sont indiquées immédiatement sur l'écran ACL de la télécommande et de l'appareil lorsqu'il se met en marche. Il peut y avoir un bref délai (2 à 5 secondes) avant que l'appareil ne réponde au signal de la télécommande. C'est normal. Si l'appareil ne répond pas au signal, réessayez. Si l'appareil ne répond toujours pas, vérifiez :

• Le récepteur et la télécommande sont-ils à moins de 7 mètres (23 pieds) de distance pour un fonctionnement correct ?
• L'affichage du récepteur de l'appareil est-il bloqué ou obstrué ?
• Les piles sont-elles correctement installées dans la télécommande (positif + / négatif -) ?
• Piles faibles ? Si oui, remplacez-les.
• Réglage de l'horloge (télécommande) : Une fois les piles installées, l'affichage de l'horloge indique "0:00" et les deux points clignotent (:). Appuyez sur la touche "Temp/Timer" △ pour régler l'heure actuelle (0 à 24 h). Chaque appui de la touche augmente ou diminue l'heure par incrément d'une minute. Lorsque l'heure correcte est réglée, appuyez sur la touche SET pour activer l'heure réglée (les deux points arrêtent de clignoter). Pour changer l'heure, appuyez continuellement sur la touche CLOCK (3 secondes) jusqu'à ce que les deux points clignotent. Appuyez sur la touche "TIME ADJUST" pour régler l'heure, puis sur la touche "SET" pour activer l'horloge (les deux points arrêtent de clignoter).

REMARQUE : Le réglage de l'heure de la télécommande est indépendant et ne contrôle pas le réglage de l'heure de l'appareil.

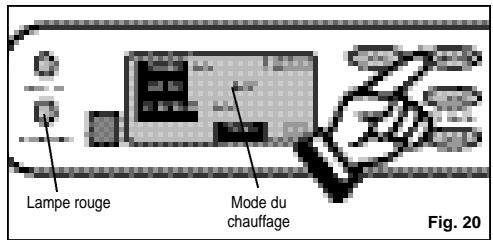

1. Réglage de mode : Appuyez sur la touche "Mode" pour choisir le mode de fonctionnement voulu (Automatique - Refroidissement – Déshumidification - Chaleur – Ventilation). NOTE : Le mode "Auto" (Automatique) est une caractéristique incluse qui peut seulement être activée par la télécommande. (Le mode "Auto" ne peut pas être programmé par le panneau de commande de l'appareil).

Sous le mode "Auto", l'appareil choisit automatiquement le mode de fonctionnement requis pour obtenir la température réglée. Cet appareil fonctionne automatiquement, en variant d'un mode à l'autre "Automatique - Refroidissement – Chaleur – Ventilation", pour maintenir la température réglée. Le mode de déshumidification ne fonctionne pas sous le mode "Auto".

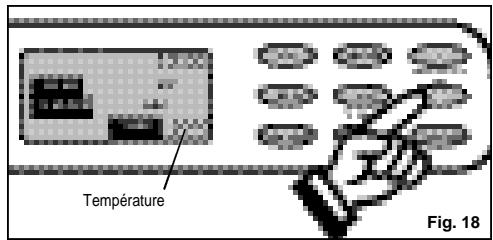

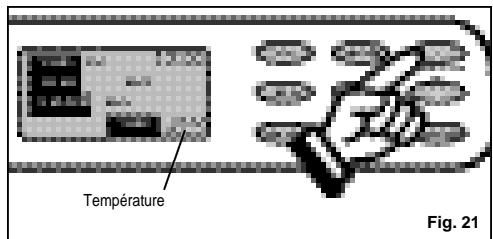

1. Réglage de la température : Appuyez sur la touche de la télécommande pour choisir la température désirée de fonctionnement. Chaque fois que la touche est appuyée, la température monte ou baisse par incrément de 1°C (ou 2°F). Le choix de température est indiqué dans l'affichage ACL de la télécommande. La plage de température de la télécommande va de 17° à 30°C.

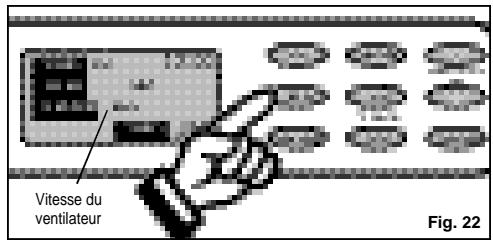

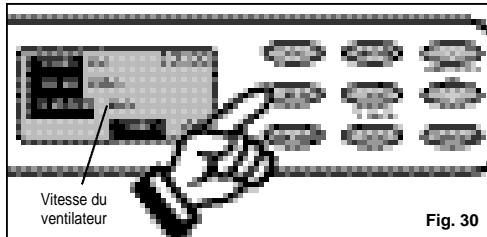

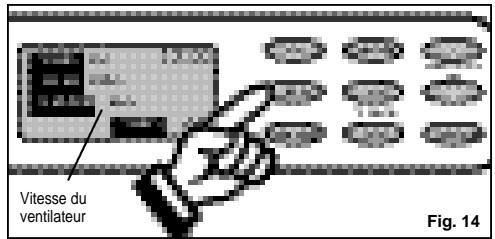

2. Réglage de la vitesse du ventilateur : Appuyez sur la touche "Fan" de la télécommande pour choisir la vitesse désirée du ventilateur. Selon le choix du mode, chaque appui sur la touche Fan change la vitesse du ventilateur (Auto - Low - Medium - High). La vitesse du ventilateur est indiquée sur l'affichage ACL de la télécommande :

C'est-à-dire,

MODE VITESSES du VENTILATEUR

COOL (Refroidissement) : Auto/Medium–Low–Medium–High* HEAT (Chaleur) : Auto/Medium–Low–Medium–High* DRY (Séche) : Auto (Medium seulement) FAN (Ventilateur) : Auto/Medium–Low–Medium–High*

*(Automatique/moyenne-basse-moyenne-haute)

"Auto" est l'équivalent de "Medium" (vitesse du ventilateur) qui se trouve sur le panneau de commande de l'appareil.

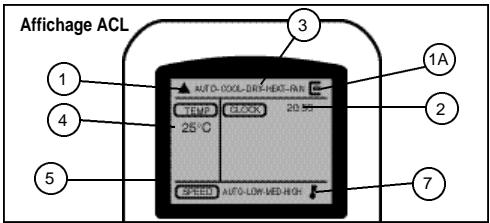

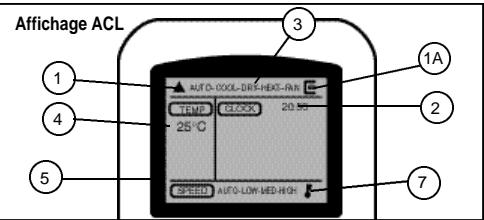

Caractéristiques de la télécommande

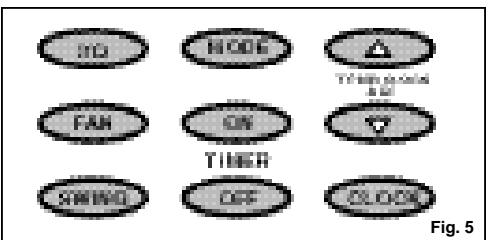

La télécommande à main permet la programmation de toutes les fonctions (à l'exception des programmes de minuterie automatique AUTO-TIMED) de votre appareil de confort au foyer 4 saisons, depuis le confort de votre divan préféré. Voici quelques renseignements sur le fonctionnement de l'appareil par la télécommande.

Commandes du premier niveau

I/O : Interrupteur de puissance (On/Off - Mise en marche/arrêt)

Mode : Choix du mode de fonctionnement (automatique-refroidissement-déshumidificateur

-chaleur-ventilateur). L'option "auto" est une caractéristique incluse qui peut seulement être activée par la télécommande. Sous le mode "auto", l'appareil choisit automatiquement le mode de fonctionnement requis pour obtenir la température réglée. Le mode de déshumidification ne fonctionne pas sous le mode "Auto". Cet appareil fonctionne automatiquement, en passant d'un mode à l'autre "refroidissement-chaleur-ventilateur", pour maintenir la température réglée.

Fan : Choix de la vitesse du ventilateur

Auto–Low–Medium–High (Automatique-basse-moyenne-haute). L'automatique est indiqué sur le panneau de commande de l'appareil par "Medium".

Utiliser pour régler (avancer et augmenter) l'heure et la température.

(Incréments de 1 min.) pour l'heure. (Incréments de 1°) sur l'échelle Celsius. (Incréments de 2°) sur l'échelle Fahrenheit.

TEMP/TIMER

Utiliser pour régler (retarder et réduire) l'heure et la température.

(Incréments de 1 m) pour l'heure. (Incréments de 1 °C) sur l'échelle Celsius. (Incréments de 2 °F) sur l'échelle Fahrenheit.

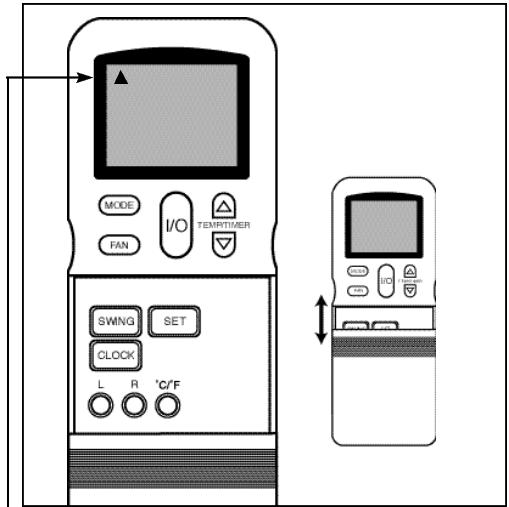

Commandes du deuxième niveau (sous le couvercle coulissant)

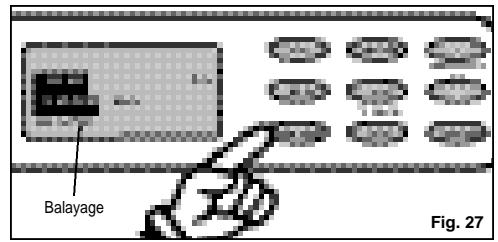

Swing : active le balayage d'air automatique (oscillation) (balayage de 70°)

Set : règle et verrouille l'heure actuelle.

Clock : à utiliser pour régler l'heure.

L : (Verrouillage) verrouille un mode de programmation pour éviter tout changement accidentel.

R : (Remise à zéro) à utiliser pour annuler/remettre les programmes verrouillés. (L'heure sera également effacée)

°C/°F : à utiliser pour choisir l'échelle Celsius ou Fahrenheit.

Pour le fonctionnement, la télécommande nécessite deux piles alcalines "AAA" (fournies).

Les piles doivent être remplacées lorsque :

a) Aucun signal sonore (bip) pendant la programmation de l'appareil. b) Lorsqu'un programme est activé, le symbole "▲" n'apparaît pas sur l'affichage ACL de la télécommande.

Comment changer les piles :

1. Faites glisser le couvercle du bas de la télécommande vers le bas jusqu'à ce qu'il s'arrête. Continuez à glisser (soigneusement) jusqu'à ce que la section du bas se sépare complètement de la télécommande.
2. Insérez les piles (AAA) comme indiqué dans le compartiment à piles (+/-).
3. Remettez le couvercle du bas en place.
4. Si la télécommande ne doit pas être utilisée pendant une période prolongée (vacances, etc.), les piles devraient être enlevées.

La télécommande fonctionne jusqu'à une distance de 7 mètres (23 pi.) du récepteur situé à l'intérieur de l'appareil. Les obstructions entre le récepteur et la télécommande peuvent occasionner de l'interférence et interrompre la programmation de l'appareil.

REMARQUE : Le panneau de commande illuminé ne fonctionne pas quand on utilise la télécommande. (Ceci est normal.)

Conseil pour la conservation d'énergie

Votre appareil Danby est doté d'une conception à très haute économie énergétique. Les procédés suivants vous aideront à obtenir un meilleur rendement.

1) Une fois votre thermostat réglé pour votre confort, ne changez pas sa position. 2) Le filtre est très efficace pour l'élimination des particules suspendues dans l'air. Le filtre à air doit toujours être propre. 3) Utilisez des draperies, rideaux ou stores pour abriter la pièce du soleil sans bloquer le climatiseur. L'air doit circuler autour de l'appareil sans encombrements.

4) Activez le climatiseur avant que la chaleur commence à pénétrer dans la pièce. De cette façon, l'unité aura l'occasion de refroidir la pièce avant qu'elle devienne désagréable. Utilisez le mode du MINUTEUR de mise en marche/arrêt automatique. 5) Lorsque la température à l'extérieur n'est pas trop chaude, utilisez seulement les commandes HIGH, MED ou LOW FAN (selon le modèle). Ceci permet la circulation rafraîchissante de l'air à l'intérieur et l'économie énergétique qui n'est pas disponible pendant le fonctionnement du mode de refroidissement.

Risque de choc électrique

Pour éviter le risque de blessures corporelles, coupez le courant de l'appareil avant l'installation ou la réparation.

PRÉCAUTION

Veuillez lire attentivement les instructions afin d'éviter les problèmes pendant l'installation ou le fonctionnement.

Accessoires d'installation Fig. 1

Description

Quantité

Boyau flexible d'échappement avec raccords.... 3/jeu s'étire de 19 1/2 po. (50 cm) à 74 3/4 po. (190 cm)

Adaptateur pour échappement par la fenêtre .... 1 pièce (extrémité plate)

Jeu d'installation réglable pour fenêtre/porte patio de 26 5/8 po. (67,5 cm) à 80 po. (200 cm) .... 3/jeu

Raccords du boyau d'échappement .... 1 pièce option d'écoulement continuel (boyau non-inclus)

Accessoires du réservoir à eau externe Fig. 1a Plateau de soutien et roulette .... 1 pc

Réservoir externe et couvercle .... 1 pc

Raccord rapide (Réservoir externe) .... 1 pc

REMARQUE SPÉCIALE : Le boyau d'échappement à l'extérieur (écoulement direct) n'est pas inclus avec l'appareil et est disponible de votre quincaillerie locale.

PRÉCAUTION

Quand le jeu de la porte patio est installé, il n'est pas possible de verrouiller la porte patio. Ceci peut être un risque de sécurité !

On vous recommande d'installer un « verrou à pied » ou une « barre de protection » derrière la porte.

(Disponible chez une quincaillerie de votre région)

Le jeu d'échappement pour la fenêtre doit toujours être en position lorsque l'appareil fonctionne au mode de CLIMATISATION.

Il doit se trouver un espace de 11,8 po. (30 cm) entre l'appareil et tout autre objet ou structure de bâtiment.

L'appareil doit être installé sur une surface à niveau. Le jeu pour la fenêtre ne doit pas nécessairement être installé pour les trois autres modes de fonctionnement.

(Chauffage/Déshumidification/Ventilation)

Fig. 1 Accessoires d'installation

Raccord du boyau d'échappement

Boyau flexible d'échappement

19 1/2 po. à 74 3/4 po.

Accessoires du réservoir à eau externe : plateau de soutien et roulette

Raccord rapide (réservoir externe)

Le réservoir d'eau externe :

Cet appareil est équipé d'un "deuxième réservoir d'eau externe" (le raccord rapide doit être installé par le client). L'unité primaire comprend un "raccord rapide" installé à l'usine et situé à l'arrière de l'appareil. Lorsque le réservoir d'eau externe est branché à l'unité primaire, la durée de fonctionnement de l'appareil (mode de climatisation et déshumidification seulement) est augmentée jusqu'à environ 12 heures (selon l'état hygrométrique de l'air) en utilisant les deux réservoirs.

L'appareil peut fonctionner lorsque le réservoir d'eau "interne" (primaire) est le seul installé. (Toutefois, la durée de fonctionnement est réduite.) Si le réservoir d'eau externe n'est pas branché au réservoir primaire, l'eau est automatiquement dirigée vers le réservoir d'eau interne.

Durant le fonctionnement des modes de climatisation et déshumidification (le réservoir externe est raccordé), l'eau condensée s'accumule sur un plateau d'écoulement situé dessous le serpentin (refroidissement) de l'évaporateur. Lorsque l'eau atteint un niveau précis, l'eau est dirigée (premièrement) dans le (deuxième) réservoir d'eau externe. Lorsque le niveau de l'eau à l'intérieur du réservoir externe atteint un niveau précis, l'eau est renversée et redirigée dans le réservoir d'eau interne (primaire). Le niveau de l'eau contenu dans le réservoir interne est vérifié/contrôlé par un interrupteur à flotteur (interrupteur de sécurité), qui fonctionne automatiquement pour arrêter/cesser la climatisation/déshumidification lorsque l'eau atteint un niveau précis. Le moteur du ventilateur continue son fonctionnement (ceci est normal).

REMARQUE : L'interrupteur à flotteur (interrupteur de sécurité) est seulement activé/contrôlé par le niveau de l'eau à l'intérieur du réservoir d'eau interne (primaire).

Si le réservoir d'eau externe n'est pas raccordé à l'appareil, l'eau est dirigée automatiquement vers le réservoir d'eau interne.

REMARQUE :

• Les accessoires de raccord rapide fournis avec l'appareil et le réservoir d'eau externe sont des raccords auto-scellés.
• Donc, si les raccords rapides sont séparés, la circulation d'eau entre l'appareil et le réservoir d'eau externe s'arrête immédiatement.

Pour installer le réservoir d'eau externe, suivez ces instructions :

1. Fixez la tablette de support du réservoir (avec les roulements installés en usine) aux supports (2) situés à l'arrière (partie inférieure) de l'appareil à l'aide des deux vis fournies. Voir la Fig. 35.

REMARQUE IMPORTANTE : Si vous perdez les deux vis fournies avec l'appareil, n'utilisez jamais de vis de rechange plus longues que 16 mm (5/8 po) pour éviter d'endommager le système scellé (refroidissement).

1. Retirez le raccord rapide (mâle) situé à l'intérieur du réservoir d'eau externe et fixez-le au raccord/orifice femelle à l'arrière du réservoir externe, serrez modérément. Voir la Fig. 36.

Réglage de la minuterie AUTO-ON et AUTO-OFF

Assurez-vous que l'heure actuelle est réglée et fonctionne avant de régler la minuterie AUTO ON et AUTO-OFF. Vous devez également choisir le MODE de fonctionnement approprié. Une fois le réglage terminé, arrêtez l'appareil.

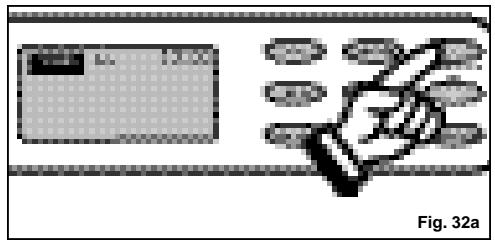

1) Appuyez sur la touche TIMER-ON pour démarrer la séquence de minuterie AUTO-ON. (Fig. 32). L'affichage indique TIMER-ON et le mot ON clignote pendant 5 secondes. Appuyez sur les touches

△ ou ▽ pour choisir l'heure de mise en marche AUTO-ON souhaitée. (Fig. 32a). Appuyez sur la touche TIMER ON pour initialiser la séquence de MISE EN MARCHE AUTOMATIQUE. Fig. 32.

Cette touche réduit le réglage de la MINUTERIE AUTOMATIQUE de 10 minutes à la fois.

△ Cette touche augmente le réglage de la MINUTERIE AUTOMATIQUE de 10 minutes à la fois. Lorsque l'heure souhaitée est réglée (l'heure clignote à l'affichage), appuyez sur la touche CLOCK pour mémoriser le programme AUTO TIMER-ON. Le mot ON arrête de clignoter et reste allumé (TIMER ON). Cela indique que le programme est réglé. L'heure revient automatiquement à l'affichage.

L'appareil doit toujours être arrêté "OFF" pendant la programmation de la MINUTERIE AUTO-OFF.

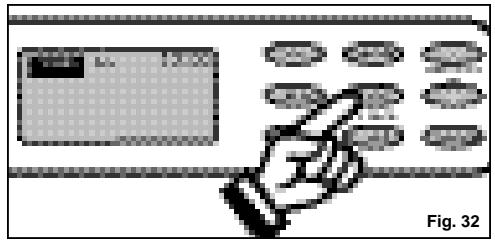

2) Appuyez sur la touche TIMER-OFF pour démarrer la séquence de minuterie AUTO-OFF. (Fig. 33). L'affichage indique TIMER-OFF et le mot OFF clignote pendant 5 secondes. Appuyez sur les touches

△ ou ▽ pour choisir l'heure de mise en marche AUTO-OFF souhaitée. (Fig. 32a).

Cette touche réduit le réglage de la MINUTERIE AUTOMATIQUE de 10 minutes à la fois.

△ Cette touche augmente le réglage de la MINUTERIE AUTOMATIQUE de 10 minutes à la fois. Lorsque l'heure souhaitée est réglée (l'heure clignote à l'affichage), appuyez sur la touche CLOCK pour mémoriser le programme AUTO TIMER-OFF. Le mot OFF arrête de clignoter et reste allumé (TIMER OFF). Cela indique que le programme est réglé. L'heure revient automatiquement à l'affichage.

Lorsque les heures appropriées AUTO-ON et AUTO-OFF sont réglées dans la même séquence de programmation, l'affichage indique TIMER ON OFF pour souligner que les heures de mise en marche (ON) et d'arrêt (OFF) sont programmées. Cette programmation se répète quotidiennement jusqu'à ce que les données soient annulées ou modifiées.

IMPORTANT : L'heure de mise en marche automatique AUTO-ON doit être réglée dans un délai de 5 secondes (une fois la touche TIMER-ON/OFF appuyée). Si le délai n'est pas respecté, l'heure choisie n'est pas mise en mémoire et le système retourne automatiquement à l'heure régulière. Dans de tels cas, répétez l'étape 7 de nouveau.

L'appareil se met en marche automatiquement lorsque l'heure programmée de MISE EN MARCHE AUTOMATIQUE (AUTO-ON) est atteinte sur l'horloge et s'arrête automatiquement lorsque l'ARRÊT AUTOMATIQUE (AUTO-OFF) est atteint. Pour annuler ou outrepasser la programmation AUTO-TIMED, vous n'avez qu'à arrêter ou mettre l'appareil en marche avant l'heure réglée du AUTO-ON/OFF. Vous pouvez toujours vérifier l'heure du MINUTEUR AUTOMATIQUE, AUTO-ON/OFF (avant le début du programme) en appuyant sur la touche TIMER-ON ou TIMER-OFF. L'heure choisie clignote temporairement (remplace l'heure) pendant approximativement 5 secondes.

Réglage du minuteur d'arrêt automatique

Il faut s'assurer que l'horloge est réglée et fonctionne avant de régler le minuteur pour la mise en marche automatique.

1) Pour régler l'arrêt automatique, l'appareil doit être en marche (touche I/O). 2) Appuyez sur la touche TIMER OFF pour initialiser la séquence d'ARRÊT AUTOMATIQUE (Fig. 33).

L'affichage indique TIMER OFF et le mot OFF clignote pendant 5 secondes. Appuyez sur la touche

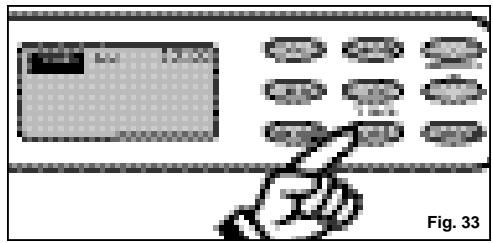

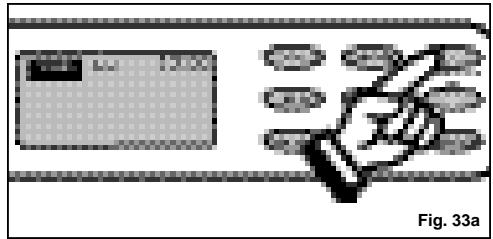

△ ou ▽ pour choisir l'heure d'arrêt du programme AUTO-OFF (Fig. 33a). Cette touche réduit le réglage du MINUTEUR AUTOMATIQUE de 10 minutes à la fois.

Cette touche augmente le réglage du MINUTEUR AUTOMATIQUE de 10 minutes à la fois. Lorsque l'heure désirée est réglée (l'heure clignote dans l'affichage), appuyez sur la touche CLOCK pour entrer le programme du AUTO TIMER-OFF en mémoire. Le mot OFF arrête de clignoter et reste allumé (TIMER OFF). Ceci indique que le programme est réglé. L'heure revient automatiquement sur l'affichage.

L'heure réglée pour AUTO-OFF (arrêt automatique) peut être vérifiée en appuyant sur la touche TIMER-OFF. L'heure désirée clignote temporairement (remplaçant l'heure actuelle) pendant approximativement 5 secondes.

IMPORTANT : L'heure d'arrêt automatique AUTO-OFF doit être réglée dans un délai de 5 secondes (une fois la touche TIMER-OFF appuyée). Si le délai n'est pas respecté, l'heure choisie n'est pas mise en mémoire et le système retourne automatiquement à l'heure régulière. Dans de tels cas, répétez l'étape 2 de nouveau.

L'appareil s'arrête automatiquement lorsque l'heure programmée d'ARRÊT AUTOMATIQUE est atteinte sur l'horloge. Pour annuler ou déactiver la programmation du MINUTEUR AUTOMATIQUE, vous n'avez qu'à arrêter l'appareil manuellement avant l'heure programmée pour l'ARRÊT AUTOMATIQUE.

Instructions d'installation du réservoir d'eau externe (suite) :

1. Placez le réservoir d'eau externe dans la bonne position sur le rebord de soutien. Assurez-vous que le raccord rapide du réservoir d'eau est aligné sur le raccord rapide installé à l'usine à l'arrière du caisson. Voir Fig. 37.

1. Pour faire la connexion, poussez le raccord rapide du réservoir d'eau dans le raccord rapide du caisson. Vous entendrez un petit bruit sec quand la connexion est faite.
2. Installez le couvercle sur le réservoir d'eau.
3. Pour détacher le réservoir d'eau externe, appuyez sur le bouton de déclenchement (argenté) trouvé sur le raccord rapide du caisson. Saisissez les poignées détachées sur chaque côté du réservoir. Levez le réservoir et tirez-le vers vous. Voir Fig. 38, 39.

Avant de déplacer l'appareil, il faut vider l'eau accumulée dans les deux réservoirs.

Installation du jeu de fenêtre / porte patio

La conception du jeu de la fenêtre permet l'ajustement de l'appareil à la plupart des fenêtres à coulissement "vertical" ou "horizontal". L'incorporation d'une troisième section coulissante (Fig. 2b) permet l'installation du jeu dans une porte patio (jusqu'à une hauteur de 80 po). Veuillez consulter les Fig. 2, Fig. 2a et Fig. 2b pour les tailles minimales et maximales d'ouverture de fenêtre. Chaque section du glissoir est pourvue d'enclenchement à multi-position pour les installations dans les fenêtres et/ou portes patio verticaux. Deux vis de blocage sont fournies pour l'installation de chaque section. Fig. 2c.

Mécanisme de sécurité du réservoir d'eau interne

Cet appareil est équipé d'un mécanisme à interrupteur de sécurité qui empêche la condensation d'eau par l'appareil au cas où le réservoir serait accidentellement déplacé, et/ou est PLEIN d'eau. Si cette situation se produit, l'appareil signale 8 BIPS et la lampe témoin rouge WATER FULL (plein d'eau) clignote jusqu'à ce que la position du réservoir soit corrigée et/ou que le réservoir soit vidé.

REMARQUE : Pendant de telles conditions, le moteur du ventilateur continue à fonctionner. Ceci est normal, mais il ne se produira aucun refroidissement ou déshumidification jusqu'à ce que le réservoir soit à vide et/ou bien installé. Ce procédé peut prendre quelques minutes car le compresseur doit recommencer son fonctionnement normal.

Instruction d'utilisation

Avant de mettre l'appareil en marche

1) Choisissez un emplacement approprié, en vous assurant d'un accès facile à une prise de courant. 2) Installez le boyau flexible d'échappement et le jeu pour fenêtre coulissante / porte patio tel que l'indiquent les Fig. 2, Fig. 2a et Fig. 2b.

REMARQUE : L'étape 2 n'est requise que pour le mode CLIMATISATION.

3) Branchez l'appareil sur une prise de courant mise à la terre de 115 V / 60 Hz. N'UTILISEZ PAS DE RALLONGE ÉLECTRIQUE ORDINAIRE.

Si l'utilisation d'une rallonge est nécessaire, utilisez uniquement un cordon approuvé pour les « climatiseurs ». (Disponible dans la plupart des quincailleries)

4) Assurez-vous que le réservoir d'eau est correctement positionné à l'intérieur du caisson, sinon l'appareil ne fonctionnera pas.

Réglage du minuteur de mise en marche automatique (l'horloge doit être réglée) (suite)

5) Le réglage est maintenant terminé. ARRÊTEZ L'APPAREIL EN UTILISANT L'INTERRUPTEUR I/O. 6) Pour régler le minuteur de MISE EN MARCHE AUTOMATIQUE, l'appareil doit être en position « off » (ne fonctionne pas). 7) Appuyez sur la touche TIMER ON pour initialiser la séquence de MISE EN MARCHE AUTOMATIQUE. Fig. 32. L'affichage indique TIMER ON et le mot ON clignote pendant 5 secondes. Appuyez sur la touche

△ ou ▽ pour choisir l'heure de mise en marche du programme AUTO-ON. Fig. 32a.

Cette touche réduit le réglage du MINUTEUR AUTOMATIQUE de 10 minutes à la fois. △ Cette touche augmente le réglage du MINUTEUR AUTOMATIQUE de 10 minutes à la fois. Lorsque l'heure désirée est réglée (l'heure clignote à l'affichage), appuyez sur la touche CLOCK pour mémoriser le programme AUTO TIMER-ON. Le mot ON arrête de clignoter et reste allumé (TIMER ON). Ceci indique que le programme est réglé. L'heure revient automatiquement à l'affichage.

IMPORTANT : L'heure de mise en marche automatique AUTO-ON doit être réglée dans un délai de 5 secondes (une fois la touche TIMER-ON enfoncée). Si le délai n'est pas respecté, l'heure choisie n'est pas mémorisée et le système revient automatiquement à l'heure normale. Dans ce cas, répétez l'étape 7.

L'appareil se met en marche automatiquement lorsque l'heure programmée de MISE EN MARCHE AUTOMATIQUE est atteinte sur l'horloge (l'indicateur TIMER ON disparaît de l'affichage). Pour annuler ou désactiver la programmation du MINUTEUR AUTOMATIQUE, il suffit de mettre l'appareil en marche avant l'heure programmée pour la MISE EN MARCHE AUTOMATIQUE (l'indicateur TIMER ON disparaît de l'affichage).

Vous pouvez toujours vérifier l'heure du MINUTEUR AUTOMATIQUE (avant le début du programme) en appuyant sur la touche TIMER-ON. L'heure choisie clignote temporairement (remplace l'heure) pendant environ 5 secondes.

Instructions pour le minuteur automatique

REMARQUE : Les programmes du minuteur automatique ne peuvent pas être programmés avec la télécommande à main. L'horloge doit être réglée pour que le MINUTEUR AUTOMATIQUE fonctionne.

Le mode du MINUTEUR AUTOMATIQUE est un programme unique à fonctions multiples, avec une mise en marche et un arrêt complètement automatiques (ON/OFF). Le minuteur peut être programmé de 0 à 23 h 50 min pour n'importe lequel des modes de votre appareil de confort au foyer 4 saisons. Ce qui suit est une description des programmes :

a) Auto-off (arrêt automatique) : Pour choisir à l'avance l'heure précise d'arrêt de l'appareil (automatique) à une heure spécifique entre 0 et 23 h 50 min. Cette fonction doit être réglée quotidiennement (si requise), car le programme est annulé/effacé automatiquement une fois le temps terminé. b) Auto-on (mise en marche automatique) : Pour choisir à l'avance l'heure précise de mise en marche de l'appareil (automatique) à une heure spécifique entre 0 et 23 h 50 min. Cette fonction doit être réglée quotidiennement (si requise), car le programme est annulé/effacé automatiquement une fois le temps terminé. c) Auto-on et Auto-off : Pour choisir à l'avance l'heure précise de mise en marche et d'arrêt de l'appareil (automatique) à une heure spécifique entre 0 et 23 h 50 min. Contrairement aux programmes a) et b) ci-dessus, ce programme est retenu en mémoire automatiquement et se répète quotidiennement (aux mêmes heures) jusqu'à ce qu'il soit annulé ou effacé. Toute interruption de l'alimentation de l'appareil annule automatiquement toute programmation du minuteur automatique. Si cela se produit, vous n'avez qu'à régler le programme de nouveau.

Réglage du minuteur de mise en marche automatique (l'horloge doit être réglée)

Il faut s'assurer que l'horloge est réglée et fonctionne avant de régler le minuteur pour la mise en marche automatique. Il faut aussi choisir le MODE approprié (VITESSE DU VENTILATEUR, BALAYAGE, etc.) et exigé pour la programmation du MINUTEUR AUTOMATIQUE.

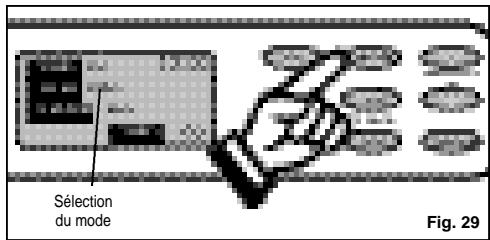

1) Mettez l'appareil en marche (touche I/O). 2) Choisissez le MODE désiré pour le fonctionnement de l'appareil (Refroidissement – déshumidification - chaleur - ventilation). Fig. 29.

3) Choisissez la VITESSE DU VENTILATEUR pour le fonctionnement désiré de l'appareil (Low-Med-High) (à l'exception du déshumidificateur, car ce mode a seulement une vitesse). Fig. 30. 4) Pour obtenir l'oscillation désirée (balayage automatique), appuyez sur la touche SWING (le symbole "air swing" est indiqué sur l'affichage). Fig. 31.

FONCTION DES TOUCHES DE COMMANDE

Fig. 5

Les touches du panneau de commande s'allument automatiquement lorsqu'une touche est appuyée. Cette illumination s'arrête automatiquement (s'éteint) environ 30 secondes après le dernier appui sur une touche.

I/O (Mise en marche/arrêt) : Interrupteur de mise en marche / arrêt.

MODE : Lampes témoins : Allume une couleur différente pour chaque mode choisi. Fig. 6.

COOL Mode (Automatique/de refroidissement) : Lampe verte

DRY Mode (Déshumidification) : Lampe verte

HEAT Mode (Automatique/de chaleur) : Lampe rouge

FAN Mode (Automatique/de ventilation) : Aucune lampe

Lampe verte : reste allumée durant le fonctionnement du compresseur. Elle s'éteint lorsque la température désirée est atteinte. Approprié pour le climatiseur et le déshumidificateur.

Lampe rouge : reste allumée durant le chauffage. Elle s'éteint lorsque la température désirée est atteinte.

Lampe témoin de réservoir plein : la lampe rouge clignote lorsque le niveau d'eau du réservoir dépasse le niveau maximum de fonctionnement ou si le réservoir d'eau n'est pas correctement positionné dans le caisson. Fig. 7.

FAN (Ventilateur) : pour choisir entre les vitesses de ventilateur Low-Medium-High (Automatique-basse-moyenne-haute).

Option de ventilation :

Refroidissement (3 vitesses) : Low-Medium-High (Automatique-basse-moyenne-haute).

Chaleur (2 vitesses) : Low-High (Automatique-haute-basse).

Déshumidification (1 vitesse) : Medium (moyenne).

Ventilateur (3 vitesses) : Low-Medium-High (Automatique-basse-moyenne-haute).

(Automatique-basse-moyenne-haute)

Réglage de température/horloge :

Utiliser pour régler (avancer) l'heure (incréments de 1 min).

Utiliser pour régler (augmenter) la température (incréments de 1 °C).

Utiliser pour régler (augmenter) la température (incréments de 2 °F).

Utiliser pour régler (augmenter) le minuteur automatique (incréments de 10 min).

Utiliser pour régler (retarder) l'heure (incréments de 1 min.)

Utiliser pour régler (réduire) la température (incréments de 1 °C)

Utiliser pour régler (réduire) la température (incréments de 2 °F)

Utiliser pour régler (réduire) le minuteur automatique (incréments de 10 min.)

SWING (Balayage) : permet l'oscillation automatique des volets verticaux (balayage de 70°)

CLOCK : pour régler ou changer l'heure (horloge).

TIMER ON (Minuteur activé) : permet l'activation du programme de mise en marche automatique AUTO ON en utilisant les touches ▲ et ▼

TIMER OFF (Minuteur arrêté) : permet l'activation du programme d'arrêt automatique AUTO OFF en utilisant les touches ▲ et ▼.

Lampe verte pendant le refroidissement

Lampe rouge pendant le chauffage

Lampe verte pendant la déshumidification

Cool/Heat/Dry

Fig. 6

Un avertisseur signale 8 bips et la lampe témoin rouge WATER FULL (plein d'eau) clignote toutes les 0,5 secondes.

Water Full

Fig. 7

Tableau de conversion de température
°C	10	11	12	13	14	15	16	17	18	19	20	21
°F	50	52	54	55	57	59	61	63	64	66	68	70
°C	22	23	24	25	26	27	28	29	30	31	32	33
°F	72	73	75	77	79	81	82	84	86	88	90	91

Remarque : Cet appareil a une caractéristique qui vous permet de régler la température en « Celsius » ou « Fahrenheit ». Pour changer l'affichage de température sur l'appareil, appuyez sur la touche (Temp/Clock) « ▽ » et la touche « Clock » en même temps pour passer de l'échelle Celsius à l'échelle Fahrenheit.

L'échelle Celsius permet des réglages par incréments de 1 °C.

L'échelle Fahrenheit permet des réglages par incréments de 2 °F.

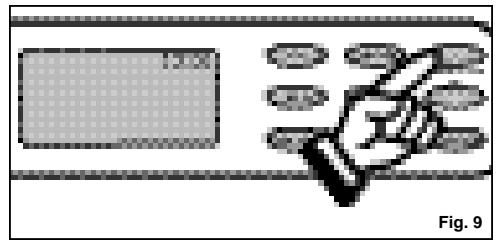

Réglage de l'HEURE (horloge) :

1) Appuyez sur la touche CLOCK pendant trois (3) secondes. L'affichage indique « 12.00 » pendant environ 10 secondes. Fig. 8. 2) Appuyez sur la touche △ ou ▽ pour obtenir l'heure exacte. Chaque appui sur la touche augmente ou diminue l'heure indiquée d'une minute à la fois. Fig. 9. 3) Lorsque l'affichage indique l'heure exacte, appuyez de nouveau sur la touche CLOCK pour activer le réglage de l'HEURE. Les « deux points » entre l'HEURE clignotent pour indiquer le fonctionnement de l'horloge.

Remarque importante : Toute interruption de l'alimentation électrique annule automatiquement la programmation de l'HORLOGE. Si cela se produit, il sera nécessaire de régler l'horloge de nouveau.

Instructions d'utilisation du climatiseur

1) Installez le boyau flexible d'échappement Fig. 10 et le jeu pour fenêtre coulissante / porte patio tel que l'indiquent les Fig. 2, 2a et 2b (pg. 23). 2) Appuyez sur la touche I/O (mise en marche/arrêt) pour mettre l'appareil en marche.

3) Appuyez sur la touche MODE jusqu'à ce que le mot COOL (refroidissement) soit indiqué sur l'ACL (Affichage à cristaux liquides). Fig. 12. Chaque appui sur la touche MODE change le réglage de mode (Refroidissement – chaleur – déshumidification – ventilation).

4) Appuyez sur la touche appropriée △ ou ▽ pour régler la température de votre choix. Cette température est indiquée sur l'ACL. La température peut être réglée entre 17 °C (63 °F) et 30 °C (88 °F). Fig. 13.

La lampe témoin verte s'allume pour indiquer le fonctionnement du mode de climatisation (un délai de 10 à 30 secondes avant le début du cycle est normal).

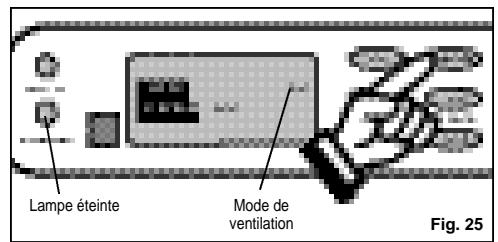

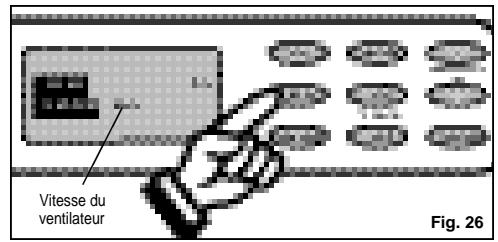

Instructions d'utilisation du ventilateur

1) Appuyez sur la touche I/O (mise en marche/arrêt) pour mettre l'appareil en marche. 2) Appuyez sur la touche MODE jusqu'à ce que le mot FAN (ventilateur) soit indiqué sur l'ACL. Fig. 25. Chaque appui sur la touche MODE change le réglage de mode (Refroidissement – déshumidification – chaleur – ventilation). Aucune lampe témoin ne s'allume pendant le fonctionnement du mode de ventilation (ceci est normal). 3) Appuyez sur la touche FAN pour choisir la vitesse de ventilation de votre choix. Fig. 26. Votre sélection est indiquée sur l'ACL. Chaque appui sur la touche de ventilation change la vitesse (Low-Med-High).

4) Appuyez sur la touche SWING pour activer le balayage d'air (oscillation) (le symbole « air swing » est indiqué sur l'ACL). Fig. 27. Pour arrêter le balayage, appuyez de nouveau sur la touche SWING.

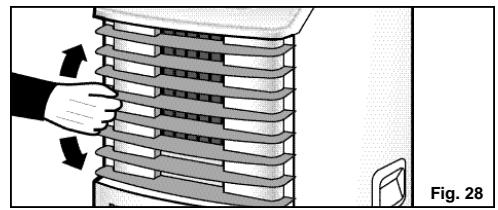

5) Pour ajuster la direction de la circulation d'air (vers le haut ou vers le bas uniquement), réglez un des volets horizontaux (à l'exception des volets supérieur et inférieur) et tous les autres volets s'ajusteront automatiquement (à l'exception des volets supérieur et inférieur). Fig. 28.

Instructions d'utilisation du radiateur

1) Appuyez sur la touche MODE jusqu'à ce que le mot HEAT (chaleur) soit indiqué sur l'ACL. Fig. 20. Chaque appui sur la touche MODE change le réglage de mode (Refroidissement - déshumidification - chaleur - ventilation). La lampe rouge s'allume pour indiquer le fonctionnement du mode de chauffage (il peut se produire un bref délai de 5 à 10 secondes avant le début du cycle, ceci est normal). 2) Appuyez sur la touche appropriée △ ou ▽ pour régler la température de votre choix. Cette température est indiquée sur l'ACL. La température peut être réglée entre 17°C (63°F) et 30°C (88°F). Fig. 21. 3) Appuyez sur la touche FAN pour choisir la vitesse du ventilateur de votre choix (Low-High). Votre sélection est indiquée sur l'ACL. Chaque appui sur la touche de ventilation change le réglage. Fig. 22. 4) Appuyez sur la touche SWING pour activer le balayage d'air (oscillation) (le symbole "air swing" est indiqué sur l'ACL). Fig. 23. Pour arrêter le balayage, appuyez de nouveau sur la touche SWING. 5) Pour ajuster la direction de la circulation d'air (vers le haut ou vers le bas uniquement), réglez un des volets horizontaux (à l'exception des volets supérieur et inférieur) et tous les autres volets s'ajusteront automatiquement (à l'exception des volets supérieur et inférieur). Fig. 24.

Le chauffage s'arrête automatiquement lorsque la température choisie est obtenue. La lampe témoin rouge s'éteint. Le chauffage recommence lorsque la température baisse en dessous de la température réglée.

Instructions d'utilisation du climatiseur (suite)

5) Appuyez sur la touche FAN pour choisir la vitesse du ventilateur de votre choix (Low-Med-High). Voir la Fig. 14. Votre choix est indiqué sur l'ACL. Chaque appui sur la touche de ventilation change le réglage. 6) Appuyez sur la touche SWING pour activer le balayage d'air (oscillation) (le symbole "air swing" est indiqué sur l'ACL). Fig. 15. Pour arrêter le balayage, appuyez sur la touche SWING de nouveau. 7) L'eau condensée s'accumule dans le réservoir d'eau. Lorsque le réservoir est plein, l'appareil signale (8 BIPS) et la lampe témoin WATER FULL clignote. Lorsque ceci se produit, la climatisation s'arrête immédiatement. Cependant, le moteur de ventilation fonctionne toujours (ceci est normal). Enlevez soigneusement le réservoir d'eau du caisson et déversez l'eau. Replacez le réservoir d'eau à sa bonne position (dans le caisson). Le climatiseur se remet en marche automatiquement. Un délai normal de 3 à 5 minutes peut se produire avant la mise en marche du compresseur. 8) Pour ajuster la direction de la "circulation d'air", (vers le haut / bas seulement) réglez un des volets horizontaux (à l'exception du volet supérieur et inférieur) et tous les autres volets s'ajusteront automatiquement (à l'exception du volet supérieur et inférieur). Fig. 16.

Le refroidissement s'arrête automatiquement lorsque la température choisie est obtenue. Le refroidissement recommence lorsque la température s'élève au-dessus de la température réglée. Celle-ci n'a aucun effet sur le fonctionnement du ventilateur. Alors, le ventilateur fonctionne continuellement (après l'arrêt du compresseur) pour maintenir le contrôle optimal de température.

PRÉCAUTION

Durant le fonctionnement des modes de climatisation ou déshumidification, si le cycle du compresseur est interrompu (débranché/panne d'électricité, etc.) et remis en bon ordre immédiatement après, (délai de 3 à 5 minutes), un circuit de protection du compresseur est automatiquement activé. La lampe "verte" indicatrice du mode de fonctionnement clignote pendant approximativement 10 secondes pour confirmer l'enclenchement du circuit de protection. Le compresseur ne peut pas fonctionner dans une telle condition. (Ceci est normal) Le circuit de protection se déclenche automatiquement après un délai de 3 à 5 minutes. N'ESSAYEZ PAS DE FAIRE FONCTIONNER L'APPAREIL (COMPRESSEUR) DURANT CE DÉLAI

Une fois que l'appareil sera mis en marche de nouveau (tournez l'interrupteur 1/0), réglez toute la programmation de nouveau (c'est-à-dire, l'heure, mode, vitesse du ventilateur, tous les programmes à durée automatique).

N'ESSAYEZ PAS DE REMETTRE LE COMPRESSEUR EN MARCHE PENDANT CE DÉLAI

Le déplacement du réservoir d'eau arrête automatiquement le fonctionnement du compresseur (ceci est une mesure sécuritaire). Sous cette condition, l'appareil émet 8 bips et la lampe indicatrice WATER FULL (réservoir plein) clignote continuellement (rouge) jusqu'à ce que le problème soit corrigé. Le compresseur ne peut pas fonctionner sous cette condition de clignotement "rouge". Vérifiez:

1. Le réservoir est-il plein ?

Videz et replacez le réservoir.

1. Le réservoir a-t-il accidentellement été déplacé ?

Placez-le à sa bonne position.

La lampe témoin "rouge" arrête automatiquement de clignoter lorsque le réservoir est vidé et/ou mis en bonne position.

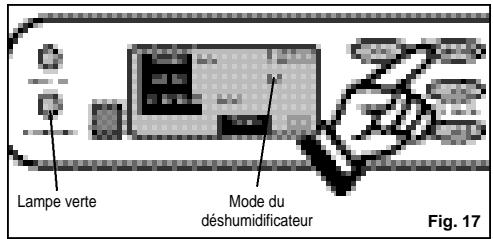

Instructions d'utilisation du déshumidificateur

1) Appuyez sur la touche I/O (mise en marche/arrêt) pour mettre l'appareil en marche. 2) Appuyez sur la touche MODE jusqu'à ce que le mot DRY (déshumidificateur) soit indiqué sur l'ACL. Fig. 17. Chaque appui sur la touche MODE change le mode (Refroidissement-chaleur-déshumidification-ventilation). 3) Appuyez sur la touche appropriée ou pour régler la température de déshumidification entre 10°C (50°F) et 30°C (88°F). Fig. 18. La lampe verte s'allume pour indiquer que le mode de déshumidification fonctionne (il peut se produire un bref délai de 10 à 30 secondes avant le début du cycle, ceci est normal).

IMPORTANT : Le choix de température devrait toujours être quelques degrés plus bas que la température ambiante de la pièce, pour obtenir le fonctionnement approprié du déshumidificateur. Toutefois, le fonctionnement du déshumidificateur n'est pas recommandé à des températures plus basses que 15,5°C (60°F), ceci peut surgeler les serpentins de l'évaporateur, et nuire au rendement. Il n'y a aucun choix de vitesse de ventilation au mode de déshumidification. Le moteur du ventilateur fonctionne à une vitesse pré-réglée. La vitesse MED est indiquée sur l'ACL.

4) L'eau condensée s'accumule dans le réservoir d'eau. Lorsque le réservoir est plein, l'appareil signale (8 BIPS) et la lampe témoin WATER FULL clignote. Lorsque ceci se produit, la déshumidification s'arrête immédiatement. Cependant, le moteur de ventilation fonctionne toujours (ceci est normal). Enlevez soigneusement le réservoir d'eau du caisson et déversez l'eau. Replacez le réservoir d'eau à sa bonne position (dans le caisson). Le déshumidificateur se met en marche de nouveau. Un délai normal de 3 à 5 minutes peut se produire avant la mise en marche du compresseur.

5) Cet appareil est aussi doté d'une option pour l'écoulement continu (utilisée au drain sous-sol). La rallonge du boyau d'écoulement n'est pas incluse avec l'appareil. Il peut être acheté chez une quincaillerie de votre région. Spécifications du boyau d'écoulement : Boyau standard de jardinage.

Instructions d'utilisation du déshumidificateur (suite)

6) Raccord de l'option d'écoulement continu. Enlevez le réservoir d'eau du caisson. À l'intérieur du caisson (section du réservoir), il se trouve une section de boyau qui est suspendue à côté du réservoir. Celui-ci est bouché. Enlevez le bouchon du bout du boyau et installez le raccord du boyau d'écoulement (trouvé dans les accessoires) sur le bout de cette section du boyau. Dirigez le bout du boyau (avec le raccord d'écoulement) à l'intérieur du réservoir d'eau, puis à travers le trou percé à l'avant du réservoir. Raccordez une section de boyau de jardinage (longueur exigée par vos besoins) au raccord du boyau d'écoulement. Déposez le bout ouvert du boyau directement sur le drain de votre sous-sol. Fig. 19.

IMPORTANT : Il faut s'assurer que le boyau qui est dirigé à travers le réservoir d'eau n'interfère pas avec le positionnement approprié du réservoir à l'intérieur du caisson, car le mécanisme de l'interrupteur de sécurité pourrait être activé, et l'appareil ne fonctionnera pas.

7) Il faut se rappeler de renverser les procédés d'installation de l'option d'écoulement continu, de remettre le bouchon et le boyau d'écoulement interne et/ou laisser le boyau d'écoulement interne (sans bouchon) à l'intérieur du réservoir d'eau, lors du déplacement de l'appareil à une autre pièce (lieu) où l'option d'écoulement continu est impossible. Le défaut de suivre ces procédés occasionnera une inondation.

PRÉCAUTION

Durant le fonctionnement des modes de climatisation ou déshumidification, si le cycle du compresseur est interrompu (débranché/panne d'électricité, etc.) et remis en bon ordre immédiatement après (délai de 3 à 5 minutes), un circuit de protection du compresseur est automatiquement activé. La lampe "verte" indicatrice du mode de fonctionnement clignote pendant approximativement 10 secondes pour confirmer l'enclenchement du circuit de protection. Le compresseur ne peut pas fonctionner dans une telle condition. (Ceci est normal.) Le circuit de protection se déclenche automatiquement après un délai de 3 à 5 minutes.

N'ESSAYEZ PAS DE FAIRE FONCTIONNER L'APPAREIL (COMPRESSEUR) DURANT CE DÉLAI.

Une fois que l'appareil sera mis en marche de nouveau (tournez l'interrupteur 1/0), réglez toute la programmation de nouveau (c'est-à-dire, l'heure, le mode, la vitesse du ventilateur, tous les programmes à durée automatique).

ATTENTION

Le déplacement du réservoir d'eau arrête automatiquement le fonctionnement du compresseur (ceci est une mesure sécuritaire). Sous cette condition, l'appareil émet 8 bips et la lampe indicatrice WATER FULL (réservoir plein) clignote continuellement (rouge) jusqu'à ce que le problème soit corrigé. Le compresseur ne peut pas fonctionner sous cette condition de clignotement "rouge". Vérifiez :

1. Le réservoir est-il plein ? Videz et replacez le réservoir.
2. Le réservoir a-t-il accidentellement été déplacé ? Placez-le à sa bonne position.

La lampe témoin "rouge" arrête automatiquement de clignoter lorsque le réservoir est vidé et/ou mis en bonne position.
