DPA120HB1WDB - Climatiseur DANBY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation portable monobloc
Marque	Danby
Modèle	DPA120HB1WDB
Capacité de refroidissement	12 000 BTU/h
EER (ratio d'efficacité énergétique)	10,5
Alimentation électrique	120 V / 60 Hz / 12 A
Dimensions (H x L x P)	76,2 x 46 x 38,1 cm
Poids net	30 kg
Fonctions principales	Refroidissement, déshumidification, ventilation, mode sommeil
Débit d'air	250 m³/h
Niveau sonore	52 dB (en mode haute vitesse)
Réservoir d'eau	Auto-évaporation (pas de vidange manuelle dans la plupart des conditions)
Filtre à air	Lavable, à nettoyer toutes les 2 semaines
Télécommande	Incluse, avec piles
Minuterie	Programmable jusqu'à 24 heures
Classe énergétique	A (selon normes applicables)
Entretien et nettoyage	Nettoyer le filtre régulièrement; nettoyer le boîtier avec un chiffon doux et humide; ne pas utiliser de solvants
Sécurité	Arrêt automatique en cas de surchauffe, protection du compresseur, interrupteur de sécurité
Pièces détachées et réparabilité	Disponibles auprès du service client Danby; réparation par un professionnel qualifié recommandée
Informations générales	Fabriqué en Chine; garantie limitée de 1 an (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - DPA120HB1WDB DANBY

Comment installer le kit d'évacuation ?

Le kit d'évacuation comprend un tuyau flexible et une fenêtre adaptable. Fixez le tuyau à l'arrière de l'appareil, puis insérez l'adaptateur dans la fenêtre ouverte. Assurez-vous que le tuyau n'est pas plié et qu'il est bien fixé pour éviter les fuites d'air chaud.

Dois-je vider l'eau régulièrement ?

Non, la plupart du temps l'eau est auto-évaporée via le tuyau d'évacuation. Cependant, en cas d'humidité très élevée, un bac de récupération peut se remplir. Si l'appareil s'éteint et affiche un code d'erreur, videz le bac manuellement via le bouchon de vidange situé à l'arrière.

Comment nettoyer le filtre à air ?

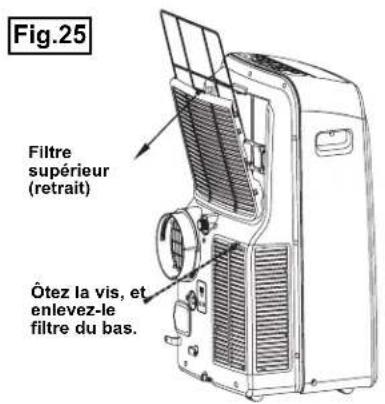

Retirez le filtre à l'avant ou sur le côté (selon le modèle). Lavez-le à l'eau tiède avec un détergent doux, rincez, séchez complètement avant de le remettre. Ne le faites pas fonctionner sans filtre. Nettoyez-le toutes les deux semaines en utilisation intensive.

L'appareil est très bruyant, est-ce normal ?

Le niveau sonore peut atteindre 52 dB en mode haute vitesse, ce qui est normal pour un climatiseur portable. Pour réduire le bruit, utilisez le mode silencieux ou la vitesse basse. Assurez-vous que l'appareil est de niveau et qu'il ne vibre pas sur une surface instable.

Puis-je utiliser une rallonge électrique ?

Non, il est déconseillé d'utiliser une rallonge car cela peut entraîner une chute de tension, une surchauffe ou un risque d'incendie. Branchez directement l'appareil sur une prise murale 120V.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles (remplacez-les si nécessaire). Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le capteur sur l'appareil. Si le problème persiste, utilisez les boutons sur le panneau de contrôle.

Comment régler la minuterie ?

Appuyez sur le bouton 'Timer' sur la télécommande ou le panneau. Utilisez les flèches pour régler le nombre d'heures avant l'arrêt ou la mise en marche. Confirmez avec 'Set'. La minuterie peut être programmée jusqu'à 24 heures.

Quelle est la consommation électrique ?

L'appareil consomme environ 12 A sous 120 V, soit environ 1440 W en pleine puissance. En mode économie d'énergie, la consommation est réduite. Consultez l'étiquette énergétique pour plus de détails.

L'appareil affiche un code d'erreur, que signifie-t-il ?

Les codes d'erreur courants : 'E1' (capteur de température défectueux), 'E2' (capteur de dégivrage), 'E3' (trop de condensats dans le réservoir). Éteignez l'appareil, attendez quelques minutes et rallumez. Si le code persiste, contactez le service client.

Quelle est la durée de garantie ?

La garantie limitée de Danby est d'un an sur les pièces et la main-d'œuvre. Enregistrez votre produit sur le site Danby dans les 30 jours pour confirmer la garantie. Les dommages dus à une mauvaise installation ne sont pas couverts.

MODE D'EMPLOI DPA120HB1WDB DANBY

Guide d'utilisation et d'entretien du propriétaire

• Bienvenue .... 18
• Consignes de sécurité importantes 19-20
• Identification des pièces 21-22
• Caractéristiques .... 23
• Consignes d'utilisation 24-25
• Instructions d'installation ....26-30 • Soins et entretien .... 31 • Dépannage 32 • Garantie .... 33

ATTENTION :

Veuillez lire attentivement les consignes de sécurité et les instructions d'utilisation avant la première utilisation de ce produit.

Modèle • Modèle DPA120HB1WDB

Bienvenue

Merci d'avoir choisi un appareil Danby qui vous fournira, ainsi qu'à votre famille, le confort au foyer, à la maison, au chalet ou au bureau. Ce manuel d'utilisation vous offre des renseignements pratiques pour le soin et l'entretien de votre nouvel appareil. Un appareil Danby bien entretenu vous fournira plusieurs années de service sans ennui.

Veuillez prendre quelques instants pour lire attentivement toutes les directives afin de vous renseigner et de vous familiariser avec tous les aspects du fonctionnement de votre appareil.

Votre climatiseur portable Danby est un appareil d'échange et de traitement de l'air à fonctions multiples. Sa conception vous offre les fonctions suivantes : la climatisation, la déshumidification et la ventilation indépendante. Chacun des modes est équipé d'une capacité de balayage de l'air par oscillation. Cet appareil peut être aisément déplacé d'une pièce à l'autre de la maison et il est installé en quelques minutes seulement. Imaginez la commodité du confort au foyer 3 saisons à portée de la main, en tout temps, en tout lieu.

Pour référence aisée, nous vous suggérons de joindre une copie de votre reçu de caisse et/ou facture d'achat à cette page, et d'inscrire les renseignements suivants qui se trouvent sur la plaque d'identification du fabricant. Celle-ci est située sur le panneau arrière de l'appareil.

Ces renseignements seront requis si le service est demandé et/ou si vous désirez obtenir des renseignements supplémentaires. Pour consulter un représentant du service à la clientèle, composez le numéro d'appel sans frais suivant : 1-800-263-2629.

Numéro de modèle :

Numéro de série :

Date d'achat :

POUR VOTRE SÉCURITÉ : Lisez ces instructions attentivement avant d'utiliser l'appareil et conservez-les afin de pouvoir vous y référer ultérieurement.

PRÉCAUTIONS DE SÉCURITÉ

SUIVEZ TOUJOURS CES CONSIGNES :

L'appareil doit être utilisé dans un endroit à l'abri de l'humidité, comme la condensation, les éclaboussures d'eau, etc. Ne le placez pas dans un endroit où il pourrait tomber dans l'eau ou d'autres liquides. Transportez toujours l'appareil en position verticale. Utilisez-le sur une surface stable et de niveau. Si l'appareil est transporté couché, il faudra le remettre à la position verticale et le laisser débranché pendant 4 heures. Utilisez toujours l'interrupteur du panneau de commande pour éteindre l'appareil ou le mettre en marche. Éteignez le produit s'il n'est pas utilisé. Faites faire toute réparation par un technicien qualifié. Laissez un espace libre d'au moins 30 cm (1 pied) autour de l'appareil (p. ex., des murs, des meubles, etc.) pour permettre une bonne circulation de l'air.

MISES EN GARDE

Ne faites pas fonctionner le climatiseur dans une pièce humide, comme une salle de bain ou de lavage. Ne touchez pas à l'appareil les mains mouillées ou humides, ou nu-pieds (sans chaussettes). N'appuyez sur les boutons du panneau de commande qu'avec les doigts. Ne retirez pas les couvercles fixes. N'utilisez jamais cet appareil s'il fonctionne mal ou s'il a été échappé ou endommagé. Ne couvrez pas les grilles d'entrée ou de sortie, et ne les obstruez pas. Ne nettoyez pas cet appareil à l'aide de produits chimiques dangereux. Ne les mettez pas en contact avec l'appareil. N'utilisez pas cet appareil en présence de substances inflammables comme l'alcool, les insecticides, le gaz, l'essence, etc. Ne laissez pas les enfants utiliser cet appareil sans surveillance. N'utilisez pas ce produit à des fonctions autres que celles décrites dans ce guide.

Consignes de sécurité importantes : LISEZ TOUTE L'INFORMATION DE SÉCURITÉ AVANT UTILISATION

POUR VOTRE SÉCURITÉ : Lisez ces instructions attentivement avant d'utiliser l'appareil et conservez-les afin de pouvoir vous y référer ultérieurement.

ÉCONOMISEZ L'ÉNERGIE

• Utilisez l'appareil dans des pièces des dimensions recommandées.
• Placez l'appareil dans un endroit où les meubles n'obstruent pas la circulation d'air.
• Fermez les stores et les rideaux pendant les moments les plus ensoleillés de la journée.
• Gardez le filtre de l'appareil propre.
• Fermez les portes et les fenêtres pour garder l'air froid à l'intérieur et l'air chaud à l'extérieur.

CONDITIONS DE FONCTIONNEMENT

Le climatiseur doit être utilisé à l'intérieur de la plage de température qui figure ci-dessous :

MODE	TEMPÉRATURE DE LA PIÈCE
REFROIDISSEMENT	17 °C (62 °F) ~ 35 °C (95 °F)
DÉSHUMIDIFICATION	13 °C (55 °F) ~ 35 °C (95 °F)
*CHAUFFAGE (modèle pompe thermique)	5°C (41°F) ~ 30°C (86°F)
*CHAUFFAGE (électrique ou pompe thermique)	≤30°C / 86°F

(*) En option, certains modèles n'ont pas cette fonction.

Remarque : Une température hors de ces plages peut réduire le rendement.

OUTILS POUR L'INSTALLATION DE LA TROUSSE POUR FENÊTRE

1. Tournevis (moyen, à lame plate)
2. Ruban à mesure ou règle
3. Couteau ou ciseaux
4. Scie (si la trousse pour fenêtre doit être coupée parce que la fenêtre est trop étroite pour une installation directe). Voir www.danby.com pour obtenir un guide d'instructions pour l'installation générale.

Identification des pièces

! AVERTISSEMENT

• Ne conservez et n'utilisez ni essence, ni vapeurs ou substances liquides inflammables à proximité de cet appareil ou de tout autre appareil.
• Évitez les risques de feu ou de choc électrique. N'utilisez pas de rallonge ou d'adaptateur. N'enlevez pas de broche sur le cordon d'alimentation.

RENSEIGNEMENTS RELATIFS À L'ÉLECTRICITÉ

! AVERTISSEMENT

• Assurez-vous que l'alimentation en électricité correspond au modèle que vous avez choisi. Ces informations sont disponibles sur la plaque signalétique, qui se trouve sur le côté du châssis et derrière la grille.
• Assurez-vous que le climatiseur est correctement mis à la terre. Une mise à la terre correcte est importante pour minimiser les risques de choc et de feu. Le cordon d'alimentation est muni d'une prise de mise à la terre à trois broches pour vous protéger contre les risques de choc.
• Votre climatiseur doit être branché sur une prise murale correctement mise à la terre. Si la prise murale que vous prévoyez d'utiliser n'est pas mise à la terre correctement ou protégée par un fusible à fusion lente ou un disjoncteur, demandez à un électricien qualifié d'installer la bonne prise.
• Assurez-vous que la prise sera accessible après l'installation de l'appareil.

ACCESSOIRES

PARTS	PART NAME	QUANTITY
	Tuyau d'évacuation et adaptateur adaptateur B (à embout plat ou rond selon les modèles). Trousse de glissière de fenêtre et boulon	1 ensemble
	Adaptateur d'évacuation mural A*	1 pièce
	Adaptateur B (à embouchure ronde)	1 ensemble
	Cheville expansible et vis en bois *	4 pièces
	Joint d'étanchéité en mousse	3 pièces
	Télécommande et pile (pour les modèles télécommandés seulement)	1 ensemble
	Tuyau de vidange et raccord de tuyau de vidange *	1 pièce

REMARQUE : Pièces facultatives(*) qui n'accompagnent pas certains modèles.

- Assurez-vous que tous les accessoires sont inclus dans l'emballage et consultez la notice d'installation pour connaître leur utilisation.

REMARQUE : Toutes les illustrations contenues dans ce manuel servent à des fins d'explication seulement. Votre climatiseur peut être légèrement différent. La forme réelle aura présence.

STRUCTURE DE L'APPAREIL

AVANT

Fig.1

① Panneau de commande ② Lame du louvre horizontal (pivoté automatiquement) ③ roulette 4 Poignée de transport (sur les deux côtés)

l'identification des pièces

ARRIÈRE Fig.2

5 Filtre à air supérieur (derrière la grille) 6 Entrée d'air supérieure 7 Sortie d'air 8 Sortie de drain (seulement pour les modèles à pompe thermique) 9 Sortie du cordon d'alimentation 10 Boucle du cordon d'alimentation (utilisé uniquement lorsque vous rangez l'appareil) 11 Sortie du drain du plateau du bas 12 Prise de courant (utilisé uniquement lorsque vous rangez l'appareil) 13 Filtre à air inférieur (derrière la grille) 14 Entrée d'air inférieure 15 Sortie de drainage

Caractéristiques

INSTRUCTIONS RELATIVES AUX COMMANDES ÉLECTRONIQUES

Avant de commencer, familiarisez-vous avec le panneau de commande et la télécommande et toutes leurs fonctions, puis suivez le symbole correspondant à la fonction désirée.

L'appareil peut être commandé par le panneau de commande seulement ou par la télécommande.

REMARQUE : ce manuel ne comprend pas les fonctions de la télécommande, voir les « Instructions relatives à la télécommande »

INSTRUCTIONS RELATIVES AUX COMMANDES ÉLECTRONIQUES (continué)

① Bouton POWER (MARCHE/ARRÊT) Allume/éteint l'appareil.

② Bouton SLEEP (SOMMEIL) Utilisé pour accéder au programme SOMMEIL.

3 Bouton FAN (VENTILATEUR) Contrôle la vitesse du ventilateur. Appuyez sur ce bouton pour sélectionner la vitesse du ventilateur dans l'ordre suivant : LOW (BASSE) et HI (ÉLEVÉE). L'indicateur de la vitesse du ventilateur correspondant à la vitesse sélectionnée.

Bouton ION (facultatif)

Appuyez sur le bouton ION; le générateur d'ions est activé et contribue à éliminer le pollen et les impuretés de l'air en les piégeant dans le filtre à air. Appuyez dessus à nouveau pour désactiver la fonction.

④ Boutons PLUS (+) et MOINS (-)

Utilisés pour régler (augmenter “+” / diminuer “-”) les réglages de température (intervalles de 1 °C/2 °F) sur une plage de 17 °C/62 °F à 30 °C (88 °F), ou les réglages du minuteur sur une plage de 0 à 24 heures. La commande peut afficher la température en degrés Fahrenheit ou en degrés Celsius. Pour passer d’une échelle à l’autre, appuyez sur les boutons Plus et Moins au même moment et maintenez-les enfoncés pendant 3 secondes.

⑤ Bouton de sélection du MODE

Permet de sélectionner le mode de fonctionnement approprié. Chaque fois que vous appuyez sur le bouton, un mode est sélectionné dans l'ordre suivant : AUTO, COOL (REFROIDISSEMENT), DRY (DÉSHUMIDIFICATION), FAN (VENTILATEUR) et HEAT (CHAUFFAGE – non disponible sur les modèles à refroidissement seulement). L'indicateur de mode correspondant au mode sélectionné s'allume.

⑥ Bouton TIMER (MINUTEUR)

Utilisé pour amorcer le programme d'heure de mise en marche automatique et l'heure de fin automatique, conjointement avec les flèches ascendante et descendante.

⑦ Bouton SWING (OSCILLATION)

Indique la température réglée en °C ou °F et affiche les réglages de minuteur automatique. En modes DÉSHUMIDIFICATION ou VENTILATEUR, il indique la température de la pièce.

Codes d'erreur :

E1 - Erreur du capteur de température de la pièce : débranchez et rebranchez l'appareil. Si l'erreur se reproduit, appelez l'atelier de réparation.

E2 - Erreur du capteur de température de l'évaporateur : débranchez et rebranchez l'appareil. Si l'erreur se reproduit, appelez l'atelier de réparation.

E3 - Erreur du condensateur de température - Débranchez l'appareil et rebranchez-le. Si l'erreur se répète, veuillez communiquer avec le service.

E4 - Erreur de communication de l'afficheur : débranchez et rebranchez l'appareil. Si l'erreur se reproduit, appelez l'atelier de réparation.

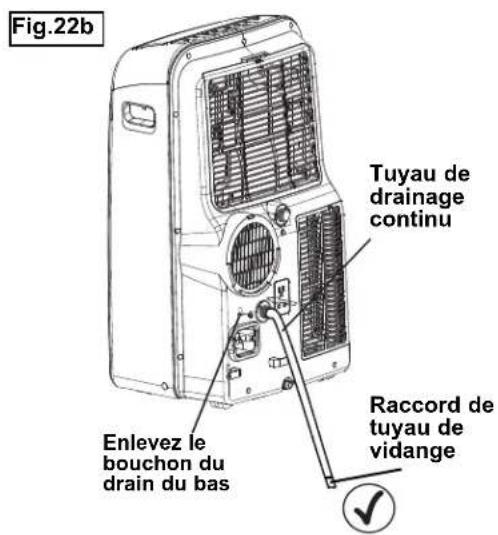

P1 - Le plateau inférieur est plein : raccordez le tuyau de drainage et videz l'eau accumulée. Si l'erreur se reproduit, appelez l'atelier de réparation.

INSTRUCTIONS RELATIVES AUX COMMANDES ÉLECTRONIQUES (continué)

⑨ Fonction (en option) FOLLOW ME/TEMP SENSING (SUIVEZ MOI/DÉTECTION DE TEMPÉRATURE)

REMARQUE : Cette fonction peut être activée SEULEMENT par la télécommande. La télécommande sert de thermostat à distance permettant un contrôle précis de la température à son emplacement.

Pour activer la fonction Follow Me/Temp Sensing (suivez-moi/détection de température), pointer la télécommande en direction de l'appareil et appuyer sur le bouton Follow Me/Temp Sensing (suivez-moi/détection de température). La télécommande affiche la température de l'emplacement. La télécommande enverra un signal à l'air conditionné par intervalle de toutes les 3 minutes jusqu'à ce que vous appuyez à nouveau sur le bouton Follow Me/Temp Sensing (suivez-moi/détection de température). Si l'appareil ne reçoit pas le signal de Follow Me/Temp Sensing (suivez-moi/détection de température) pendant un intervalle de 7 minutes, l'appareil émet un signal sonore pour indiquer que le Follow Me/Temp Sensing (suivez-moi/détection de température) est arrêté.

MODE D'EMPLOI

Fonction REFROIDISSEMENT

• Appuyez sur le bouton « MODE » jusqu'à ce que l'indicateur lumineux « COOL » s'allume.
• Appuyez sur les boutons ascendante (+) ou descendante (-) pour sélectionner la température de la pièce que vous désirez. La température peut être réglée entre 17 °C et 30 °C (62 °F à 88 °F).
• Appuyez sur le bouton « FAN SPEED » pour sélectionner la vitesse du ventilateur.

Fonction CHAUFFAGE (n'est pas disponible sur les modèles à refroidissement seulement)

• Appuyez sur le bouton « MODE » jusqu'à ce que l'indicateur lumineux « HEAT » s'allume.
• Appuyez sur les boutons ascendante (+) ou descendante (-) pour sélectionner la température de la pièce que vous désirez. La température peut être réglée entre 17 °C et 30 °C (62 °F à 88 °F).
• Appuyez sur le bouton « FAN SPEED » pour sélectionner la vitesse du ventilateur. Pour certains modèles, la vitesse du ventilateur ne peut pas être sélectionnée en mode CHAUFFAGE.

Fonction AUTOMATIQUE

• Lorsque vous réglez le climatiseur en mode AUTO, il sélectionne automatiquement le fonctionnement de refroidissement, de chauffage (n'est pas disponible sur les modèles à refroidissement seulement) ou de ventilateur seulement, en fonction de la température sélectionnée et de la température de la pièce.
• Le climatiseur contrôle automatiquement la température de la pièce afin qu'elle soit maintenue automatiquement à environ la température sélectionnée.
• En mode AUTO, vous ne pouvez pas sélectionner la vitesse du ventilateur.

Fonction VENTILATEUR

• Appuyez sur le bouton « MODE » jusqu'à ce que l'indicateur lumineux « FAN » s'allume.
• Appuyez sur le bouton « FAN SPEED » pour sélectionner la vitesse du ventilateur. La température ne peut pas être réglée.
• Ne faites pas passer la conduite par la fenêtre.

Fonction MINUTEUR

• Lorsque l'appareil est en marche, appuyez d'abord sur le bouton TIMER; l'indicateur lumineux TIMER OFF (ARRÊT MINUTEUR) s'allume. Il indique que le programme d'arrêt automatique est amorcé.
• Lorsque l'appareil est éteint, appuyez d'abord sur le bouton TIMER; l'indicateur lumineux TIMER ON (DÉPART MINUTEUR) s'allume. Il indique que le programme de mise en marche automatique est amorcé.
• Appuyez sur les boutons PLUS (+) ou MOINS (-) ou maintenez-les enfoncés pour modifier l'heure automatique par intervalles de 0,5 heure jusqu'à 10 heures, puis par intervalles de 1 heure jusqu'à 24 heures. La commande effectue un compte à rebours jusqu'à l'heure du début.
• L'heure sélectionnée apparaît en 5 secondes et le système retourne automatiquement à l'affichage du réglage de température précédent.
• Le fait d'allumer ou d'éteindre l'appareil ou de régler le réglage du minuteur à 0,0 annule les fonctions d'arrêt/de mise en marche automatique.
• En cas d'anomalie (E1, E2, E3 ou E4), le programme d'arrêt/de mise en marche automatique sera également annulé.

MODE D'EMPLOI

Fonction SOMMEIL

Si vous appuyez sur ce bouton, la température sélectionnée augmentera (en mode refroidissement) ou diminuera (en mode chauffage) de 1 °C/2 °F en 30 minutes. La température sélectionnée augmentera (en mode refroidissement) ou diminuera (en mode chauffage) encore de 1 °C/2 °F au bout de 30 minutes supplémentaires. Cette nouvelle température sera conservée pendant 7 heures, avant de revenir à la valeur initiale. Cela met fin au mode Sommeil et l'appareil continuera de fonctionner conformément à sa programmation initiale.

REMARQUE : Cette fonction n'est pas disponible en mode VENTILATEUR ou DÉSHUMIDIFICATION.

PANNE DE COURANT

En cas de panne ou d'interruption du courant, l'appareil se remet automatiquement en marche, selon les derniers réglages utilisés, après le rétablissement du courant.

Attendez 3 minutes avant de reprendre le fonctionnement.

Après l'arrêt de l'appareil, il ne peut pas être remis en marche dans les 3 minutes qui suivent le rétablissement du courant. Cette caractéristique sert à protéger l'appareil. Le fonctionnement reprendra automatiquement au bout de 3 minutes.

RÉGLAGE DE LA DIRECTION DU COURANT D'AIR

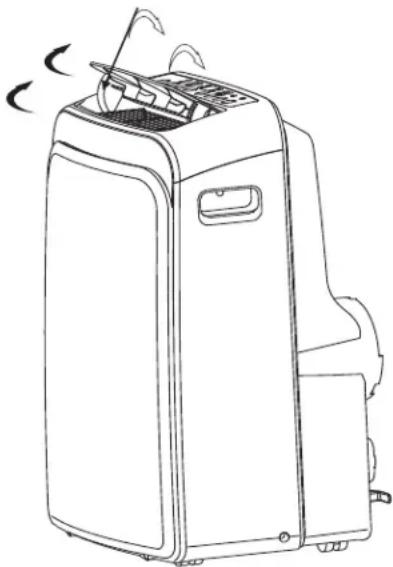

Ajustez la direction du courant d'air automatiquement (Fig. 4) :

• Les déflecteurs peuvent être ajustés automatiquement pour changer la direction du courant d'air. (Fig. 4)
• Lorsque l'appareil est en marche, les déflecteurs sont complètement ouverts.
• Appuyez sur le bouton SWING (OSCILLANT) du panneau ou de la télécommande pour activer la fonction d'Auto swing (oscillant automatique).
• Le déflecteur oscillera de haut en bas automatiquement. Ne pas régler le déflecteur manuellement.

Fig. 4 Oscille automatiquement

• Le climatiseur doit être placé sur une fondation solide pour minimiser le bruit et les vibrations. Pour la sûreté et la sécurité, placez l'appareil sur un plancher lisse et de niveau, assez fort pour le supporter.
• L'appareil est doté de roulettes pour faciliter son déplacement. Il ne doit être roulé que sur des surfaces lisses et planes. Soyez prudent lorsque vous roulez sur des tapis. Ne roulez pas l'appareil par-dessus des objets. Soyez prudent et protégez les planchers en bois si vous faites rouler l'appareil dessus.
• L'appareil doit être utilisé à distance d'une prise homologuée et mise à la terre, ne dépassant pas la longueur du cordon d'alimentation.
• Ne placez jamais d'obstacles autour de l'entrée ou de la sortie d'air de l'appareil.
• Laissez au moins 30 cm (1 pi) d'espace libre entre le mur et l'appareil afin de permettre une climatisation efficiente.

INSTALLATION DE LA TROUSSE DE GLISSIÈRE POUR FENÊTRE

Votre trousse de glissière pour fenêtre est conçue pour s'adapter à la plupart des fenêtres à ouverture horizontale ou verticale. Toutefois, vous devrez peut-être improviser ou modifier certains aspects des procédures d'installation pour certains types de fenêtres. Veuillez consulter la fig. 6 et la fig. 7 pour obtenir les ouvertures maximales et minimales des fenêtres. La trousse de glissière pour fenêtre peut être fixée au moyen d'une vis (fig. 8).

REMARQUE : Si l'ouverture de la fenêtre est inférieure à la longueur minimale indiquée pour la trousse de glissière pour fenêtre, coupez celle qui contient un trou pour qu'elle entre dans l'ouverture de la fenêtre. Ne coupez jamais la section de la trousse de glissière pour fenêtre où se trouve le trou. Voir www.danby.com pour obtenir une vidéo d'instructions générales.

Fig.7 Fig.8

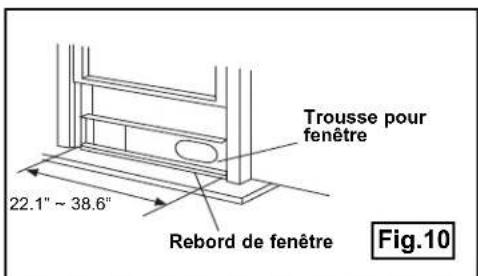

INSTALLATION DANS UNE FENÊTRE À GUILLOTINE DOUBLE

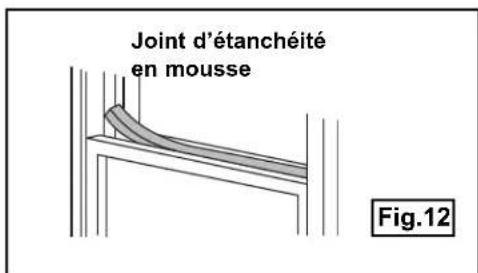

1. Mesurez le joint adhésif en mousse à la longueur du rebord de la fenêtre. Coupez le joint d'étanchéité en mousse (adhésif) à la longueur appropriée et fixez-le au rebord de la fenêtre. (fig. 9)
2. Fixez la trousse de glissière pour fenêtre au rebord de la fenêtre. Ajustez la longueur de la trousse de glissière pour fenêtre en fonction de la largeur de la fenêtre; raccourcissez la trousse réglable pour fenêtre si la largeur de la fenêtre est inférieure à 27 pouces. Ouvrez le châssis de fenêtre et posez la trousse de glissière pour fenêtre sur le rebord de la fenêtre. (fig. 10)
3. Coupez le joint d'étanchéité en mousse (adhésif) à la longueur appropriée et fixez-le au-dessus de la fenêtre, tel qu'illustré dans la fig. 11.
4. Fermez bien le châssis de fenêtre.
5. Coupez le joint d'étanchéité en mousse à la longueur appropriée et scellez l'espace ouvert entre le châssis supérieur et le châssis extérieur de la fenêtre, tel qu'illustré dans la fig. 12.

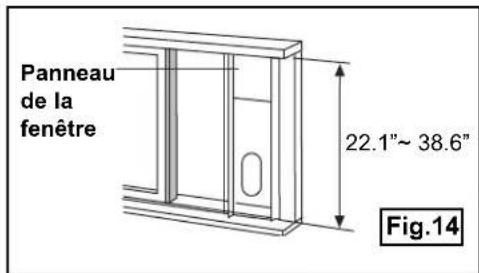

INSTALLATION DANS UNE FENÊTRE COULISSANTE

1. Coupez le joint d'étanchéité en mousse (adhésif) à la longueur appropriée et fixez-le au cadre de la fenêtre. (fig. 13)
2. Fixez la trousse de glissière pour fenêtre au rebord de la fenêtre. Ajustez la longueur de la trousse de glissière pour fenêtre en fonction de la hauteur de la fenêtre; raccourcissez la trousse réglable pour fenêtre si la hauteur de la fenêtre est inférieure à 27 pouces. Ouvrez le châssis de fenêtre et posez la trousse de glissière pour fenêtre sur le rebord de la fenêtre. (fig. 14)
3. Coupez le joint d'étanchéité en mousse (adhésif) à la longueur appropriée et fixez-le au-dessus de la fenêtre, tel qu'illustré dans la fig. 15.
4. Fermez bien la fenêtre coulissante.
5. Coupez le joint d'étanchéité en mousse à la longueur appropriée et scellez l'espace ouvert entre le châssis supérieur et le châssis extérieur de la fenêtre, tel qu'illustré à la figure 16.

INSTALLATION DU TUYAU D'ÉVACUATION :

Le tuyau d'évacuation et l'adaptateur doivent être installés ou enlevés selon le mode d'utilisation :

Modes REFROIDISSEMENT, CHAUFFAGE (thermopompe) ou AUTO	Installer
Mode VENTILATEUR, DÉSHUMIDIFICATION ou CHAUFFAGE	Enlever

1. Installez l'adaptateur d'évacuation pour fenêtre B dans le tuyau d'évacuation, tel qu'illustré à la figure 17 ou 18. Reportez-vous aux pages précédentes pour l'installation de la trousse pour fenêtre.
2. Insérez le tuyau d'évacuation dans l'ouverture de sortie de l'air, dans la direction de la flèche (voir figure 19).
3. La conduite peut être légèrement comprimée ou étirée selon les besoins de l'installation, mais il est préférable d'en réduire la longueur au minimum.

IMPORTANT

NE PAS TROP PLIER LA CONDUITE. (Voir figure 21)

Fig.17

Fig.18

- En mode déshumidification, enlevez le bouchon de drainage supérieur A à l'arrière de l'appareil et installez le raccord de drain (raccord femelle universel 5/8 po) sur un tuyau de 3/4 po (non inclus). Pour les modèles sans raccord de drain, fixez directement le tuyau à l'orifice. Placez l'extrémité ouverte du tuyau directement au-dessus du drain qui se trouve dans le plancher de votre sous-sol. Veuillez consulter la figure 22a.

En mode pompe thermique, retirez le bouchon du drain du bas à l'arrière de l'appareil, installez le raccord du drain (raccord femelle universel 5/8) avec un tuyau de 3/4 (non inclus). Pour les modèles sans raccord de drain, fixez un tuyau de drain au trou. Mettez l'autre bout du tuyau directement au-dessus du drain de votre sous-sol. Veuillez vous référer à la figure 22b.

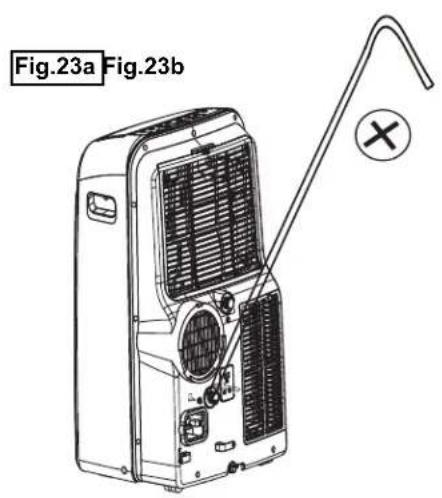

REMARQUE : Assurez-vous que le tuyau soit bien fixé pour éviter toute fuite. Dirigez le tuyau vers le drain, assurez-vous que le tuyau ne soit pas entortillé pour freiner le débit de l'eau. Mettez le tuyau dans le drain et assurez-vous que le bout soit droit et dirigé vers le bas pour laisser couler l'eau. (Voir figures 22a, 22b). Ne jamais le lever (voir figures 23a, 23b).

- Lorsque le niveau du plateau inférieur atteint une valeur prédéterminée, l'appareil émet 8 bips et l'afficheur indique « P1 ». Le processus de refroidissement ou de déshumidification s'arrête automatiquement. Toutefois, le moteur du ventilateur continue de fonctionner (c'est normal). Déplacez soigneusement l'appareil jusqu'à un lieu de drainage, enlevez le bouchon de drainage inférieur et laissez l'eau se vider (figure 24). Remettez l'appareil en marche jusqu'à ce que le symbole P1 disparaisse. Si l'erreur se reproduit, appelez l'atelier de réparation.

REMARQUE : Lors du fonctionnement ou du drainage de l'eau, protégez toujours les tapis et les planchers des renversements d'eau possibles.

REMARQUE : Avant d'utiliser l'appareil, assurez-vous de reposer le bouchon du drain du bas.

• Veillez à débrancher l'appareil avant de le nettoyer ou de procéder à son entretien.
• N'utilisez pas d'essence, de diluant ou d'autres produits chimiques pour nettoyer l'appareil.
• Ne lavez pas l'appareil directement sous le robinet ou à l'aide d'un tuyau : vous pourriez vous électrocuter ou causer un incendie.
• Si le cordon d'alimentation est endommagé, il doit être réparé par le fabricant ou l'un de ses représentants de l'entretien.

FILTRE À AIR

Comme le filtre accumule et expulse de la poussière, il doit être nettoyé toutes les deux semaines pour assurer le fonctionnement de qualité supérieure du ventilateur.

RETRAIT DU FILTRE À AIR

Cet appareil dispose de deux filtres. Sortez le filtre du haut dans la direction de la flèche comme indiqué sur la Fig. 25. Enlevez le filtre du bas en dévissant la vis et sortez-le comme indiqué sur la Fig. 25.

NETTOYAGE DU FILTRE À AIR

1) Nettoyez le filtre à air en l'immergeant dans l'eau tiède (environ 40°C - 104°F) contenant un détergent doux. 2) Rincez le filtre et séchez-le dans un endroit ombragé.

REMPLACEMENT

Après le nettoyage, installez le filtre à air du haut et ensuite celui du bas en utilisant la vis (voir la Fig. 26). Avant d'installer, les filtres doivent être secs.

REMARQUE : Les grilles supérieures (inférieures) et les filtres à air supérieurs (inférieurs) sont reliés et peuvent être séparés.

ENCEINTE DE L'APPAREIL

ENTREPOSAGE À LONG TERME

Pour nettoyer l'enceinte de l'appareil, servez-vous d'un chiffon non pelucheux trempé dans un détergent neutre. Finissez le nettoyage en essuyant l'appareil avec un chiffon propre et sec.

• Enlevez le bouchon en caoutchouc qui se trouve à l'arrière de l'appareil, puis raccordez un tuyau à l'orifice de drainage. Placez l'extrémité ouverte du tuyau directement au-dessus du drain qui se trouve dans le plancher de votre sous-sol (voir page 30).
• Enlevez le bouchon de l'orifice de sortie inférieur : toute l'eau contenue dans le plateau inférieur se videra (voir page 30).
• Faites fonctionner l'appareil en mode VENTILATEUR pendant une demi-journée dans une pièce chaude pour sécher l'intérieur de l'appareil et empêcher la formation de moisissure.
• Arrêtez l'appareil et débranchez-le, enroulez le cordon et attachez-le au moyen du ruban adhésif (Fig.27). Retirez les piles de la télécommande.
• Nettoyez le filtre à air et remettez-le en place.

Il peut arriver qu'un problème mineur se produise qui ne nécessite pas d'appel de service. Consultez ce guide de dépannage pour trouver une solution possible. Si l'appareil continue de mal fonctionner, appelez un atelier de réparation autorisé ou le numéro sans frais de Danby, au 1-800-263-2629, pour obtenir de l'assistance.

PROBLÈME	CAUSE POSSIBLE	SOLUTION
L'appareil ne se met pas en marche après une pression sur le bouton Marche/Arrêt	• P1 apparaît dans l'afficheur.	• Drainez l'eau du plateau inférieur.
	• La température de la pièce est inférieure à la température réglée. (mode refroidissement)	• Réglez la température à nouveau.
Pas assez frais	• Les portes ou les fenêtres de la pièce ne sont pas fermées.	• Assurez-vous que toutes les portes et les fenêtres sont fermées.
	• Il y a des sources de chauffage dans la pièce.	• Si possible, enlevez les sources de chaleur.
	• La conduite d'évacuation n'est pas raccordée ou est bloquée.	• Raccordez la conduite et assurez-vous qu'elle fonctionne correctement.
	• La température est réglée à une température trop élevée.	• Diminuez la température réglée.
	• Le filtre à air est bloqué par la poussière.	• Nettoyez le filtre à air.
Bruits ou vibrations	• Le sol n'est pas horizontal ou assez plat.	• Si possible, posez l'appareil sur une surface plate et horizontale.
Gargouillis	• Ce son provient du mouvement du fluide frigorigène dans le climatiseur.	• C'est normal.
Coupure de l'alimentation en mode Chauffage	• La fonction de protection automatique contre la surchauffe. Lorsque la température à la sortie d'air dépasse 70 °C/158 °F, l'appareil arrête de fonctionner.	• Remettez-le en marche après qu'il aura refroidi.

GARANTIE LIMITÉE SUR

APPAREIL ÉLECTROMÉNAGER À DOMICILE

Cet appareil de qualité est garanti exempt de tout vice de matière première et de fabrication, s'il est utilisé dans les conditions normales recommandées par le fabricant.

Cette garantie n'est offerte qu'à l'acheteur initial de l'appareil vendu par Danby Products Limited (Canada) ou Danby Products Inc. (E.-U. d'A) (ci-après "Danby") ou par l'un de ses distributeurs agréés et elle ne peut être transférée.

CONDITIONS

Les pièces en plastique sont garanties pour trente (30) jours seulement à partir de la date de l'achat, sans aucune prolongation prévue.

Première année : Pendant les douze (12) premiers mois, toutes les pièces fonctionnelles de ce produit qui s'avèrent défectueuses seront réparées ou remplacées, au choix du garant, sans frais pour l'acheteur initial.

Pour bénéficier du service : Le client sera responsable du transport et de tous les frais d'expédition de tout appareil nécessitant un service, jusqu'au dépôt de service autorisé le plus proche. S'adresser au détaillant qui a vendu l'appareil, ou à la station technique agréée de service la plus proche, où les réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par toute autre personne que la station de service agréée, ou à des fins commerciales, toutes les obligations de Danby en vertu de cette garantie seront annulées.

Limites de l'entretien à domicile : Si l'appareil est installé à plus de 100 kilomètres (62 milles) du centre de service le plus proche, il doit être livré à l'atelier de réparation autorisé par Danby le plus proche, car l'entretien doit être réalisé uniquement par un technicien qualifié et certifié pour effectuer un entretien couvert par la garantie de Danby. Les frais de transport entre votre domicile et le lieu de l'entretien ne sont pas couverts par la présente garantie et doivent être acquittés par l'acheteur.

Cette garantie n'engage en aucun cas la responsabilité de Danby pour l'avarie ou les dommages au vin ou à tout autre contenu, que ce soit en raison de vices de l'appareil ou d'une utilisation convenable ou inexacte.

EXCLUSIONS

En vertu de la présente, il n'existe aucune autre garantie, condition ou représentation, qu'elle soit expresse ou tacite, manifeste ou intentionnelle, de la part de Danby ou de ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris celles en vertu de toute loi régissant la vente de produits ou de toute autre législation ou réglementation semblable.

En vertu de la présente, Danby ne peut être tenue responsable en cas de blessures corporelles ou de dégâts matériels, y compris à l'appareil, quelles qu'en soient les causes. Danby ne peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l'appareil. En achetant l'appareil, l'acheteur accepte de mettre à couvert et de dégager Danby de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel causé par cet appareil.

CONDITIONS GÉNÉRALES

La garantie ou assurance ci-dessus ne s'applique pas si les dégâts ou réparations sont dus aux cas suivants :

1) Panne de courant. 2) Dommages subis pendant le transport ou le déplacement de l'appareil. 3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects). 4) Accident, modification, emploi abusif ou incorrect de l'appareil tel qu'une circulation d'air inadéquate dans la pièce ou des conditions de fonctionnement anormales (température extrêmement élevée ou basse). 5) Utilisation dans un but commercial ou industriel (à savoir, si l'appareil n'est pas installé dans un domicile résidentiel). 6) Incendie, dommages causés par l'eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.). 7) Visites d'un technicien pour expliquer le fonctionnement de l'appareil au propriétaire. 8) Installation inappropriée (par exemple, encastrement d'un appareil autoportant, ou utilisation extérieure d'un appareil non conçu à cet effet).

Une preuve d'achat doit être présentée pour toute demande de réparation sous garantie. Prière de garder le reçu. Pour faire honorer la garantie, présenter ce document à la station technique agréée ou s'adresser à :

Service sous garantie

Service au domicile

CLIMATISEUR PORTATIF

Le numéro de modèle de votre réfrigérateur se trouve sur la plaque d'identification située sur le coin supérieur gauche de l'arrière du réfrigérateur.

Toutes les pièces de rechange sont disponibles immédiatement ou peuvent être commandées auprès de votre Centre de Service régional. Pour obtenir le service et/ou le Centre de Service le plus proche, téléphonez au numéro sans frais indiqué à gauche pour le Canada et les États-Unis.

Ayez les informations suivantes à portée de la main lors de la commande de pièces ou du service :

• Genre de produit
• Numéro de modèle • Description de la pièce

Modèle

DPA120HB1WDB
