FOIRE AUX QUESTIONS - SV-236 VINCENT

Comment réinitialiser le VINCENT SV-236 ?

Pour réinitialiser le VINCENT SV-236, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' pendant 10 secondes. L'appareil redémarrera avec les paramètres d'usine.

Pourquoi le VINCENT SV-236 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment connecter le VINCENT SV-236 à un téléviseur ?

Utilisez un câble audio RCA pour connecter la sortie audio du téléviseur à l'entrée audio du VINCENT SV-236. Assurez-vous de sélectionner la bonne source sur l'appareil.

Quel type de haut-parleurs puis-je utiliser avec le VINCENT SV-236 ?

Le VINCENT SV-236 est compatible avec des haut-parleurs dont l'impédance est comprise entre 4 et 8 ohms. Vérifiez que la puissance nominale des haut-parleurs est adaptée à la sortie de l'amplificateur.

Comment ajuster les réglages de tonalité sur le VINCENT SV-236 ?

Utilisez les boutons de tonalité situés sur le panneau avant de l'appareil pour ajuster les niveaux de grave et d'aigu selon vos préférences.

Le VINCENT SV-236 produit un bruit de fond. Que faire ?

Assurez-vous que tous les câbles sont bien connectés et qu'aucun câble n'est endommagé. Vérifiez également que l'appareil n'est pas placé à proximité d'autres appareils électroniques pouvant causer des interférences.

Comment effectuer une mise à jour du firmware sur le VINCENT SV-236 ?

Visitez le site Web de VINCENT pour télécharger la dernière version du firmware. Suivez les instructions pour transférer le fichier sur une clé USB et insérez-la dans le port USB de l'appareil.

Y a-t-il une garantie pour le VINCENT SV-236 ?

Oui, le VINCENT SV-236 est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel de l'utilisateur pour les détails spécifiques et les conditions de garantie.

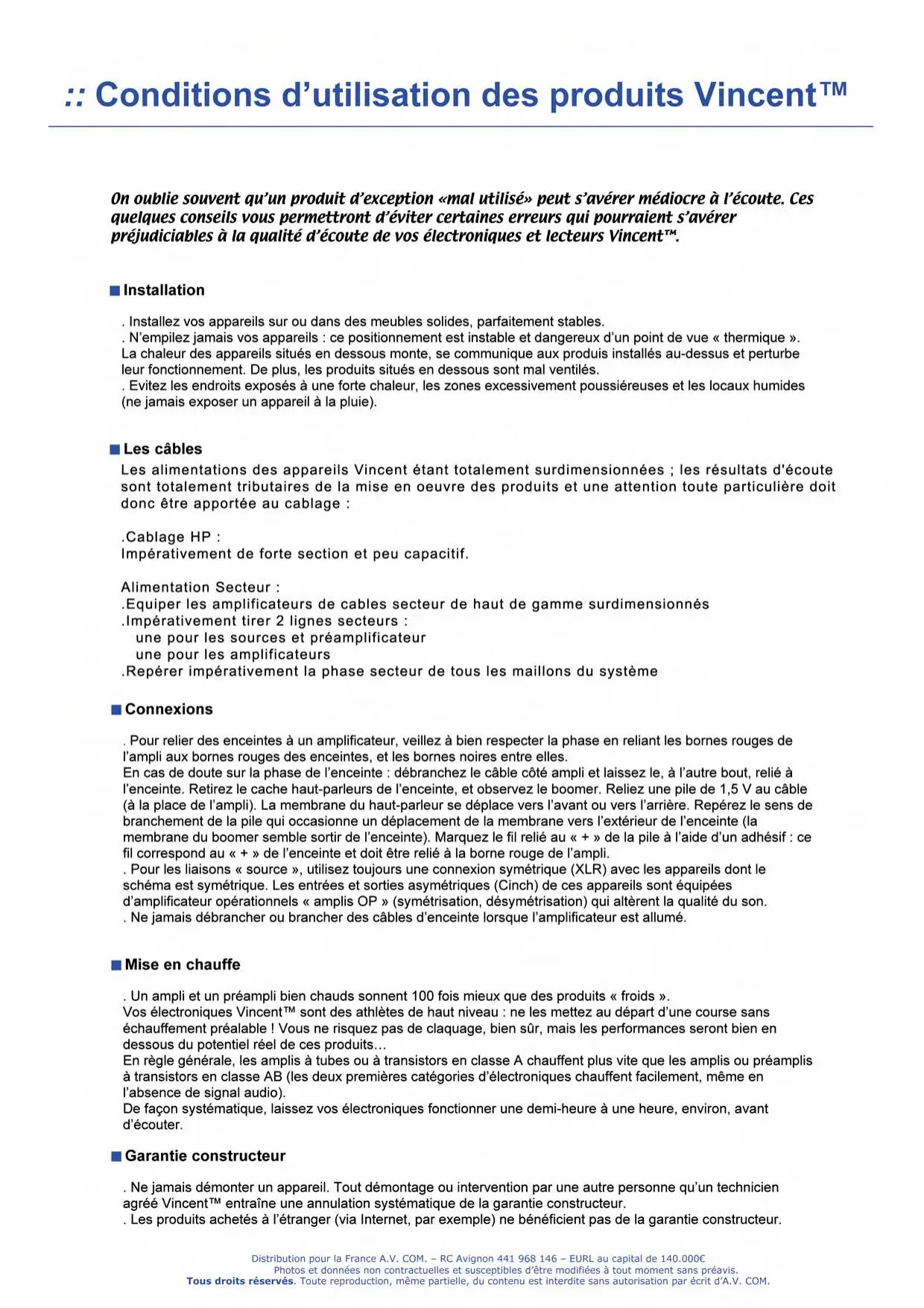

MODE D'EMPLOI SV-236 VINCENT

On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pourraient s'avérer préjudiciables à la qualité d'écoute de vos équipements et lecteurs Vincent™.

Installation

Installez vos appareils sur ou dans des meubles solides, parfaitement stables.

N'empilez jamais vos appareils : ce positionnement est instable et dangereux d'un point de vue « thermique ». La chaleur des appareils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.

Évitez les endroits exposés à une forte chaleur, les zones excessivement poussiéreuses et les locaux humides (ne jamais exposer un appareil à la pluie).

Les câbles

Les alimentations des appareils Vincent étant totalement surdimensionnées ; les résultats d'écoute sont totalement tributaires de la mise en œuvre des produits et une attention toute particulière doit donc être apportée au cablage :

. Cablage HP :

Impérativement de forte section et peu capacité.

Alimentation Secteur :

. Équiper les amplificateurs de câbles secteur de haut de gamme surdimensionnés

Impérativement tirer 2 lignes secteurs :

une pour les sources et préamplificateur

une pour les amplificateurs

1. Repérer impérativement la phase secteur de tous les maillons du système

Connexions

Pour relier les enceintes à un amplificateur, veillez bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.

En cas de doute sur la phase de l'enceinte : débranche le câble côté ampli et laissez-le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observez le woofer. Reliez une pile de 1,5 V au câble (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du woofer semble sortir de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.

Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les appareils dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces appareils sont équipées d'amplificateurs opérationnels « amplis OP » (symétrisation, désymétrisation) qui altèrent la qualité du son.

Ne jamais débrancher ou brancher des câbles d'enceinte lorsque l'amplificateur est allumé.

Mise en chauffe

Un ampli et un préampli bien chauds sonnent 100 fois mieux que des produits « froids »

Vos électroniques Vincent™ sont des athlètes de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sûr, mais les performances seront bien en dessous du potentiel réel de ces produits...

En règle générale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).

De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heure, environ, avant d'écouter.

Garantie constructeur

. Ne jamais démonter un appareil. Tout démontage ou intervention par une autre personne qu'un technicien agréé VincentTM entraîne une annulation systématique de la garantie constructeur.

. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.

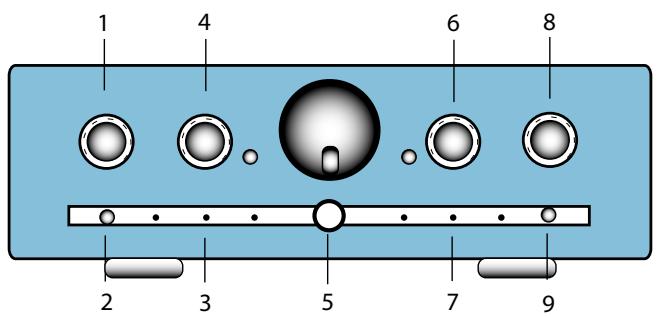

Face avant sv-236

1. Correcteur d'aigu
2. Mise en service des correcteurs de tonalité 3/7. Indicateur de l'entrée sélectionnée
3. Correcteur de grave
4. Commande Marche/Arrêt
5. Sélecteur d'entrées
6. Commande de volume
7. Loudness: Compensateur physiologique augmente le niveau de grave et d'aigu (à n'utiliser qu'à faible niveau d'écoute).

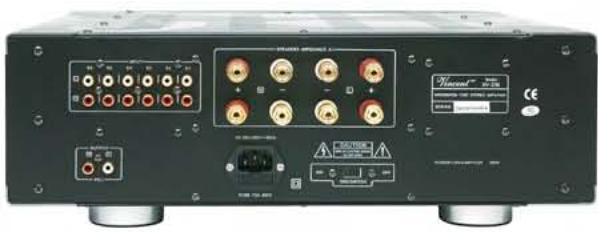

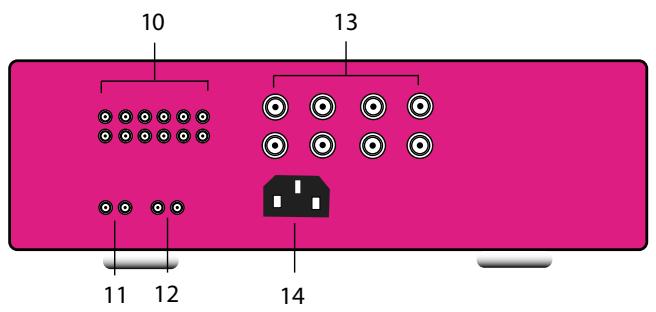

Face arrière sv-236

10.6 paires d'entrées haut niveau 11.1 paire de sorties à niveau fixe 12.1 paire de sorties à niveau variable 13.2 paires de sorties HP 14. Prise secteur

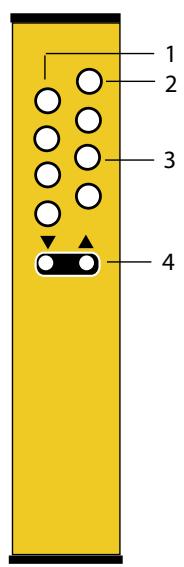

Télécommande

1. Mute : déconnecté les sorties
2. Réglage de l'intensité lumineuse
3. Bouton de sélection (S1, S2... S6)
4. Réglage du volume

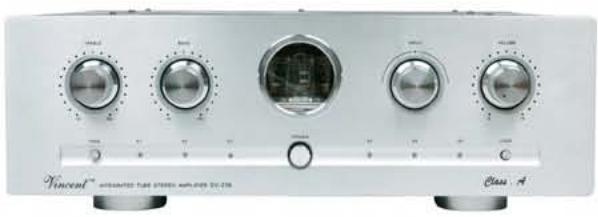

- Caractéristiques techniques:

Type: amplificateur intégré, étage préamplificateur à lampes, étages de sortie à transistors

Puissance: 2x 100W/8Ω

2x 200W/4Ω

2x 10W Classe A

Alimentation: Transformateur Toroidal blindé 750VA

Capacité totale de filtrage: 40.000 F

Rapport signal/bruit: 90 dB

Distortion harmonique: < 0.02%

Bande passante: 20Hz - 22kHz

Sensibilité d'entrée: 260 mV

Impédance d'entrée: 45k

Dimensions: 430 × 152 × 430 ~mm

Poids: 22kg

Descriptif du produit:

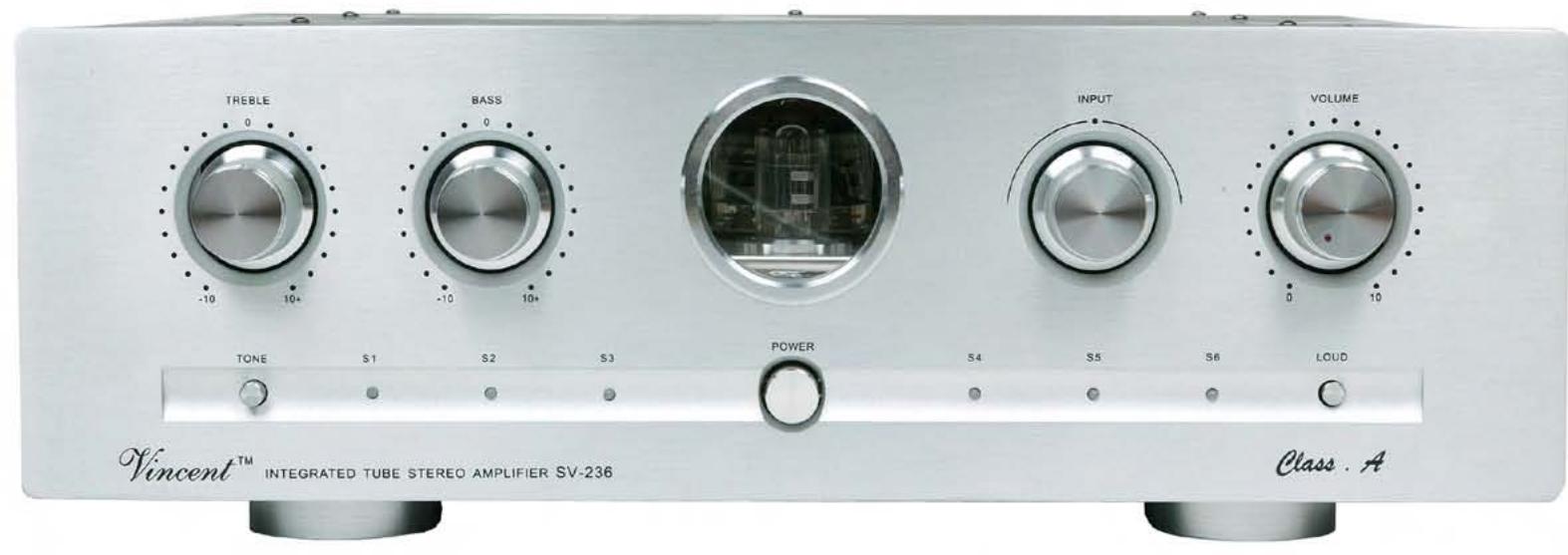

Particulièrement recommandé pour accompagner le CD-S6 MK, le SV-236 se caractérise par une esthétique sonore très « typée tube ». Particulièrement riches en timbres dans le registre médium, cet intégré extrêmement doux dans le haut du spectre est particulièrement doué pour redonner du corps et de la souplesse aux enceintes les plus incisives dans le médium-aigu. Bien utilisé, il offre une restitution sonore ample, charmante, non dénuée d'un certain sens du rythme et particulièrement chaleureuse sur les plus beaux timbres de voix.

Informations complémentaires:

Télécommande: Oui

Entrées audio analogiques: 6 paires asymétriques cinch

Sorties audio: 1 paire Tape

Sortie HP: Double pour Bi-câblage

Sortie casque: non

Transistors utilisés: 2SA1386, 2SC3519 (4 paires)

Tubes utilisés : 2 x 6DJ8 et 1 x 12AX7

Consommation : 500W

La classe A

La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » lié à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleureux. L'amplification en Classe A, par contre, se caractérise par un faible rendement, d'où un échauffement très important des circuits. De plus, les étages de sortie fonctionnent en permanence « à fond », on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce principe de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.

Dans un schéma asymétrique classique, on dispose d’un point « chaud » et d’une masse pour véhiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est véhiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de référence « 0 V » (elle ne véhicule pas la musique). Ce type de schéma permet d’isoler totalement la masse de l’appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au châssis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d’une excellente immunité face aux perturbations parasites (perturbations radioélectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).

Facteur d'amortissement

Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'avec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lié au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maîtrise les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à osciller comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppé net après l'arrêt du signal, il n'oscille pas et se tient prêt pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibilité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.

Alimentation surdimensionnée

Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramètres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consomment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateurs surdimensionnés et des circuits de filtrage de très fortes valeurs capacitances pour fournir ce courant d'alimentation généreux et bien le « nettoyer ».

Le rodage

Durant les premières heures de fonctionnement, le son d'un appareil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rodé, un amplificateur fait preuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.

Les professionnels se laissent parfois, eux aussi, prendre au piège... Pour anecdote, une célèbre revue avait jugé assez sévèrement un SV129 tout neuf, à peine sorti de l'usine. Or, par expérience et connaissant très bien nos produits, nous savons parfaitement qu'après une centaine d'heures de rodage, cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste, équilibré, vivant et... tellement musical... Ce n'est là qu'une question de patience, mais aussi de richesse professionnelle!

Le rodage d'une électronique est assuré par le passage du courant électrique dans les composants. En règle générale, plus le courant est important, plus le rodage est rapide.

Sur un amplificateur de puissance, le temps de rorage est généralement plus long avec une electronique à transistors qu'avac un ampli a tubes. Sur un préamplificateur ou les courants électriques sont de faible intensité, ce roage peut être extrémement long. Un minimum d'une bonne centaine d'heures d'utilisation est nécessaire, par exemple, pour qu'un préampli SA-93atteigne tout son potentiel de musicalité.
