| Type | Amplificateur de puissance stéréo en classe A |
| Puissance de sortie | 2 x 55 W (sous 4 ou 8 ohms) |
| Distorsion harmonique | < 1 % |
| Rapport signal/bruit | > 90 dB |
| Impédance d'entrée | 100 kOhms |
| Impédance de sortie | 4 ohms ou 8 ohms |
| Tubes utilisés | Préampli : 6SL7GT (x1) et 6SN7GT (x2) ; Ampli : KT88 (x4) |
| Classe d'amplification | Classe A (pure, sans distorsion de croisement) |
| Facteur d'amortissement | Élevé (circuit à très faible impédance interne) |
| Alimentation | Transformateur surdimensionné avec filtrage capacitif important |
| Alimentation secteur | Ligne secteur dédiée pour amplificateur (2 lignes : une pour sources/préampli, une pour ampli) |
| Fusible | 3 ampères |
| Connexions enceintes | Borne rouge (+) et noire (-) ; section de câble impérativement forte et faible capacité |
| Connexions sources | Préférer la liaison symétrique XLR ; entrées RCA disponibles |
| Mise en chauffe | 30 à 60 minutes avant écoute pour performances optimales |
| Rodage | Environ 100 heures pour atteindre le plein potentiel musical |
| Sécurité | Ne jamais démonter l'appareil ; couper l'alimentation avant de brancher/débrancher les câbles d'enceinte |
| Entretien | Éviter poussière, humidité, chaleur excessive ; ne pas empiler les appareils |
| Garantie constructeur | Annulée si démontage par un technicien non agréé Vincent™ ; produits achetés à l'étranger exclus |
FOIRE AUX QUESTIONS - TAC 88 VINCENT
Questions des utilisateurs sur TAC 88 VINCENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Matériel audio au format PDF gratuitement ! Retrouvez votre notice TAC 88 - VINCENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TAC 88 de la marque VINCENT.
MODE D'EMPLOI TAC 88 VINCENT

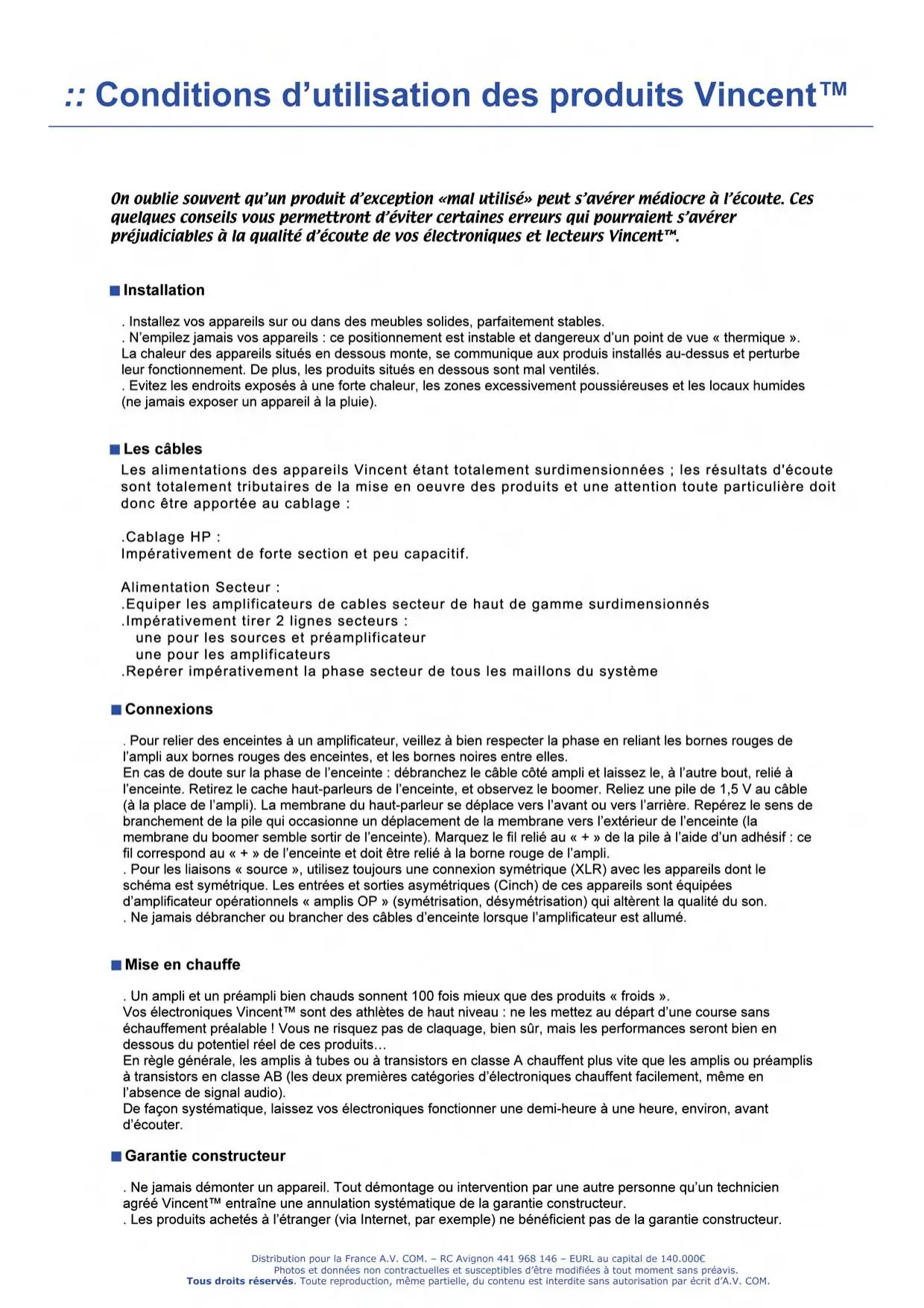

On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pourraient s'avérer préjudiciables à la qualité d'écoute de vos équipements et lecteurs Vincent™.
Installation
Installez vos appareils sur ou dans des meubles solides, parfaitement stables.
N'empilez jamais vos appareils : ce positionnement est instable et dangereux d'un point de vue « thermique ». La chaleur des appareils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.
Évitez les endroits exposés à une force de chaleur, les zones excessivement poussiéreuses et les locaux humides (ne jamais exposer un appareil à la pluie).
Les câbles
Les alimentations des appareils Vincent étant totalement surdimensionnées ; les résultats d'écoute sont totalement tributaires de la mise en œuvre des produits et une attention toute particulière doit donc être apportée au cablage :
. Cablage HP :
Impérativement de forte section et peu capacité.
Alimentation Secteur :
. Équiper les amplificateurs de câbles secteur de haut de gamme surdimensionnés
Impérativement tirer 2 lignes secteurs :
une pour les sources et préamplificateur
une pour les amplificateurs
1. Repérer impérativement la phase secteur de tous les maillons du système
Connexions
Pour relier les enceintes à un amplificateur, veillez bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.
En cas de doute sur la phase de l'enceinte : débranche le cable côté ampli et laissez le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observez le boomer. Reliez une pile de 1,5 V au cable (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du boomer semble sortir de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.
Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les appareils dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces appareils sont équipées d'amplificateur opérationnels « amplis OP » (symétrisation, désymétrisation) qui altèrent la qualité du son.
. Ne jamais débrancher ou brancher des câbles d'enceinte lorsque l'amplificateur est allumé.
Mise en chauffe
Un ampli et un préampli bien chauds sonnent 100 fois mieux que des produits « froids »
Vos électroniques Vincent™ sont des athlètes de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sûr, mais les performances seront bien en dessous du potentiel réel de ces produits...
En règle générale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).
De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heure, environ, avant d'écouter.
Garantie constructeur
. Ne jamais démonter un appareil. Tout démontage ou intervention par une autre personne qu'un technicien agréé Vincent TM entraîne une annulation systématique de la garantie constructeur.
. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.

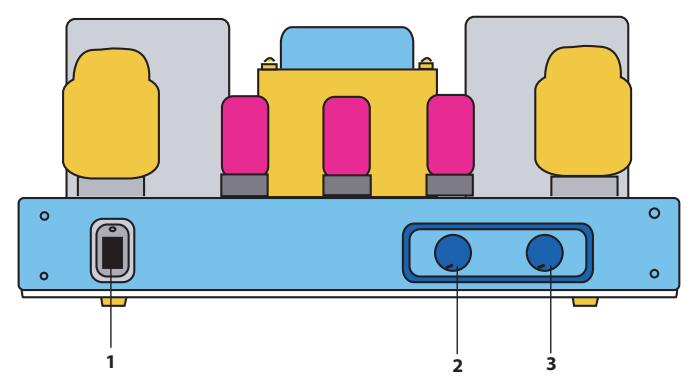

Face avant
- Commande de mise sous tension
- Sélecteurs d'entrées
- Commande de volume

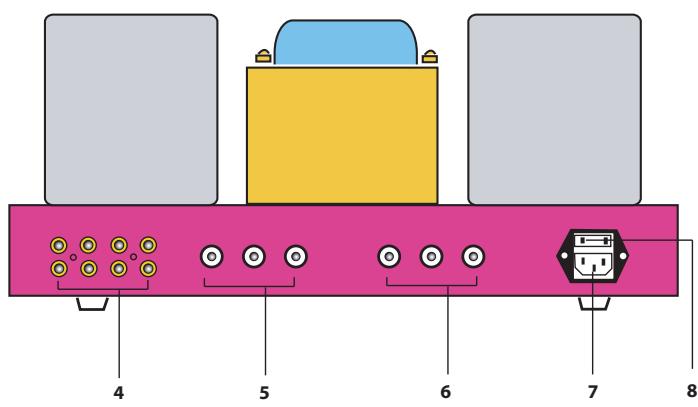

Face arrière
- Prises d'entrées RCA haut niveau
- Connection HP droit (0,4Ohms / 8 Ohms)
- Connection HP gauche (0,4Ohms / 8 Ohms)
- Prise secteur
- Fusible (3 ampères)

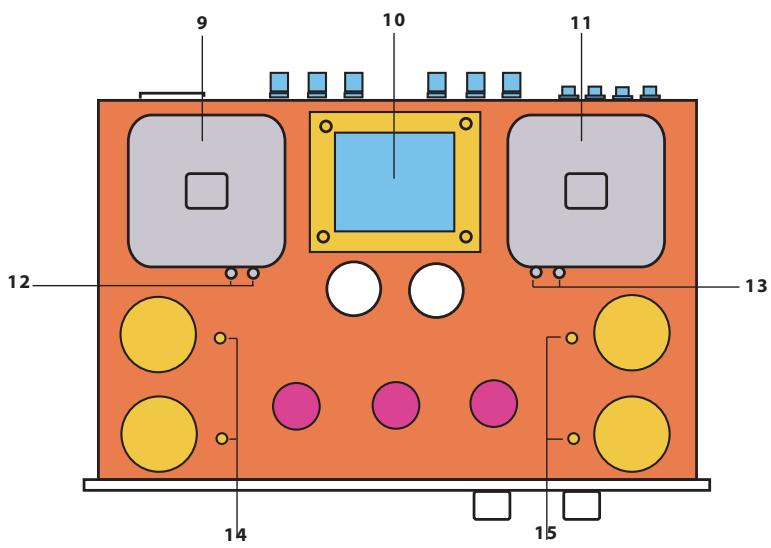

Vue du dessus
- Transformateur de sortie canal gauche
- Transformateur d'alimentation
- Transformateur de sortie canal droit 12/13. Réglage des courants de repos 14/15. Points de mesure des courants de repos
Specifications techniques
Puissance de sortie : 2x55W
Distorsion harmonique : <1% - S/N : >90dB
Impédance d'entrée : 100 KOhms
Impédance de sortie : 4 Ohms pu 8 Ohms
Tubes utilisés : Préamplificateur : 6SL 7GTx1/6SNGTx2
Amplificateur : 4xKT88
La classe A
La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » liée à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleureux. L'amplification en Classe A, par contre, se caractérisse par un faible rendement, d'où un échauffement très important des circuits. De plus, les étages de sortie fonctionnent en permanence « à fond », on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce principe de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.
Dans un schéma asymétrique classique, on dispose d'un point « chaud » et d'une masse pour véhiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est véhiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de référence « 0 V » (elle ne véhicule pas la musique). Ce type de schéma permet d'isoler totalement la masse de l'appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au châssis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d'une excellente immunité face aux perturbations parasites (perturbations radioélectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).
Facteur d'amortissement
Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'avec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lié au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maîtrise les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à osciller comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppé net après l'arrêt du signal, il n'oscille pas et se tient prêt pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibilité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.
Alimentation surdimensionnée
Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramètres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consomment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateurs surdimensionnés et des circuits de filtrage de très fortes valeurs capacités pour fournir ce courant d'alimentation généreux et bien le « nettoyer »
Le rodage
Durant les premières heures de fonctionnement, le son d'un appareil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rodé, un amplificateur fait preuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.
Les professionnels se laissent parfois, eux aussi, prendre au piège... Pour anecdote, une célèbre revue avait jugé assez sévèrement un SV129 tout neuf, à peine sorti de l'usine. Or, par expérience et connaissant très bien nos produits, nous savons parfaitement qu'après une centaine d'heures de rodage, cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste, équilibré, vivant et… tellement musical.… Ce n'est là qu'une question de patience, mais aussi de richesse professionnelle!
Le rodage d'une électronique est assuré par le passage du courant électrique dans les composants. En règle générale, plus le courant est important, plus le rodage est rapide.
Sur un amplificateur de puissance, le temps de rodage est généralement plus long avec une électronique à transistors qu’avec un ampli à tubes. Sur un préamplificateur ou les courants électriques sont de faible intensité, ce rodage peut être extrêmement long. Un minimum d’une bonne centaine d’heures d’utilisation est nécessaire, par exemple, pour qu’un préampli SA-93 atteigne tout son potentiel de musicalité.
