Type de produit	Amplificateur intégré Hi-Fi
Caractéristiques techniques principales	Technologie d'amplification à tubes, puissance de sortie de 2 x 50 W sous 8 ohms
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	430 mm x 350 mm x 130 mm
Poids	8 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Type de batterie	Non applicable
Tension	230 V
Puissance	2 x 50 W sous 8 ohms
Fonctions principales	Entrées RCA, contrôle de tonalité, sortie casque
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées limitée, consulter un professionnel pour la réparation
Sécurité	Débrancher l'appareil avant toute intervention, ne pas exposer à l'humidité
Informations générales utiles	Idéal pour les audiophiles recherchant une qualité sonore supérieure avec une esthétique vintage

FOIRE AUX QUESTIONS - SV-226MK VINCENT

Comment puis-je réinitialiser mon VINCENT SV-226MK aux paramètres d'usine ?

Pour réinitialiser votre VINCENT SV-226MK, éteignez l'appareil, puis maintenez enfoncé le bouton 'Standby' tout en le rallumant. Maintenez le bouton enfoncé jusqu'à ce que l'écran affiche 'Reset'.

Quel type de câbles devrais-je utiliser pour connecter mon VINCENT SV-226MK ?

Utilisez des câbles RCA de haute qualité pour connecter vos sources audio. Assurez-vous que les câbles sont bien insérés dans les ports correspondants.

Pourquoi mon VINCENT SV-226MK ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et bien connecté.

Comment régler le volume sur le VINCENT SV-226MK ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour augmenter ou diminuer le volume. Vous pouvez également utiliser la télécommande fournie.

Mon VINCENT SV-226MK émet un bruit de fond, que devrais-je faire ?

Vérifiez les connexions de vos câbles audio pour vous assurer qu'ils sont bien branchés. Essayez également de déplacer l'appareil loin des sources d'interférence électromagnétiques.

Comment mettre à jour le firmware du VINCENT SV-226MK ?

Visitez le site web de VINCENT pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour via USB.

Est-ce que le VINCENT SV-226MK supporte le Bluetooth ?

Oui, le VINCENT SV-226MK dispose d'une fonctionnalité Bluetooth. Assurez-vous que le Bluetooth est activé sur votre appareil source et recherchez le VINCENT SV-226MK dans la liste des appareils disponibles.

Quels sont les formats audio supportés par le VINCENT SV-226MK ?

Le VINCENT SV-226MK supporte les formats audio suivants : MP3, WAV, FLAC, et AAC. Veuillez vérifier les spécifications pour plus de détails.

Comment nettoyer mon VINCENT SV-226MK ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

MODE D'EMPLOI SV-226MK VINCENT

On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pourraient s'avérer préjudiciables à la qualité d'écoute de vos équipements et lecteurs Vincent™.

Installation

Installez vos appareils sur ou dans des meubles solides, parfaitement stables.

N'empilez jamais vos appareils : ce positionnement est instable et dangereux d'un point de vue « thermique ». La chaleur des appareils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.

Évitez les endroits exposés à une forte chaleur, les zones excessivement poussiéreuses et les locaux humides (ne jamais exposer un appareil à la pluie).

Les câbles

Les alimentations des appareils Vincent étant totalement surdimensionnées ; les résultats d'écoute sont totalement tributaires de la mise en œuvre des produits et une attention toute particulière doit donc être apportée au cablage :

. Cablage HP :

Impérativement de forte section et peu capacité.

Alimentation Secteur :

. Équiper les amplificateurs de câbles secteur de haut de gamme surdimensionnés

Impérativement tirer 2 lignes secteurs :

une pour les sources et préamplificateur

une pour les amplificateurs

1. Repérer impérativement la phase secteur de tous les maillons du système

Connexions

Pour relier les enceintes à un amplificateur, veillez bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.

En cas de doute sur la phase de l'enceinte : débranche le câble côté ampli et laissez-le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observez le boomer. Reliez une pile de 1,5 V au câble (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du boomer semble sortir de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.

Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les appareils dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces appareils sont équipées d'amplificateur opérationnels « amplis OP » (symétrisation, désymétrisation) qui altèrent la qualité du son.

. Ne jamais débrancher ou brancher des câbles d'enceinte lorsque l'amplificateur est allumé.

Mise en chauffe

Un ampli et un préampli bien chauds sonnent 100 fois mieux que des produits « froids »

Vos électroniques Vincent™ sont des athlètes de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sûr, mais les performances seront bien en dessous du potentiel réel de ces produits...

En règle générale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).

De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heure, environ, avant d'écouter.

Garantie constructeur

. Ne jamais démonter un appareil. Tout démontage ou intervention par une autre personne qu'un technicien agréé Vincent TM entraîne une annulation systématique de la garantie constructeur.

. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.

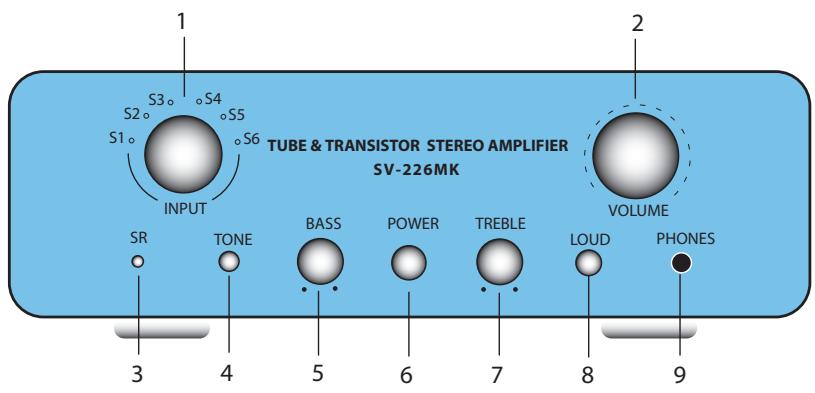

Face avant

1. Sélecteur d'entrées : 6 entrées lignes
2. Contrôle du volume
3. Récepteur infrarouge de la télécommande
4. Mise en service des correcteurs de tonalité
5. Correcteur de grave
6. Commande de mise sous tension
7. Correcteur d'aigu

Loudness : relève le niveau de grave et d'aigu compensateur physiologique : à n'utiliser qu'à très faible niveau d'écoute. 9. Prise casque

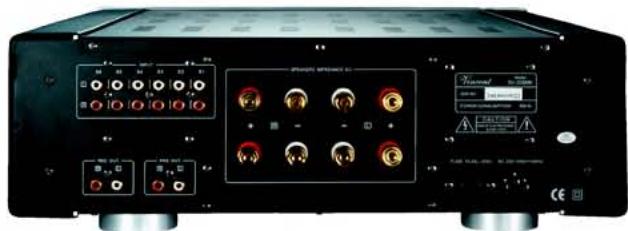

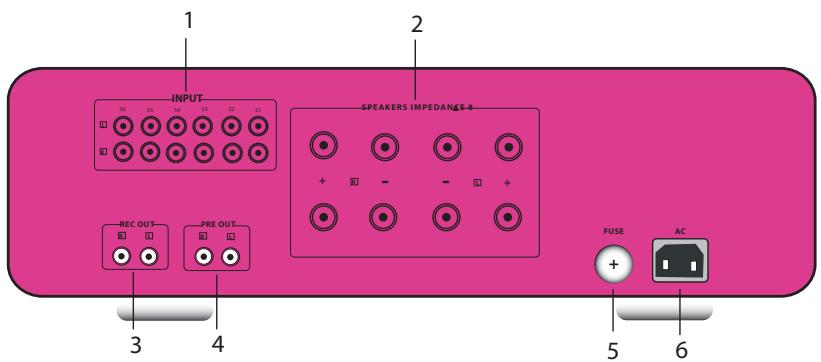

Face arrière

1. 6 paires de prises entrées ligne
2. 2 paires de prises HP
3. 1 paire de sorties à niveau fixe (Tape)
4. 1 paire de sorties à niveau variable (vers amplificateur ou caisson de grave amplifié)
5. Fusible
6. Prise de secteur

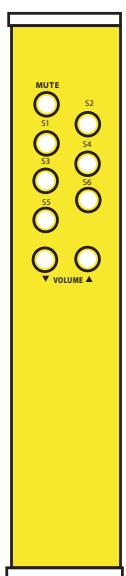

Télécommande

1. Bouton Mute: déconnecte les sorties
2. Bouton S1 à S6 : permettent de sélectionner les entrées lignes de 1 à 6
3. Bouton de volume

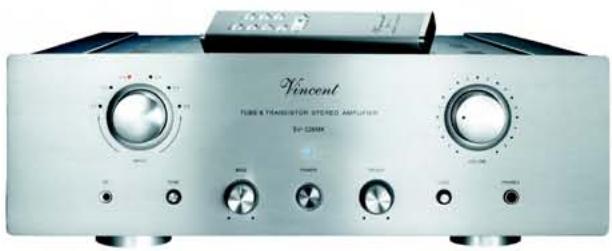

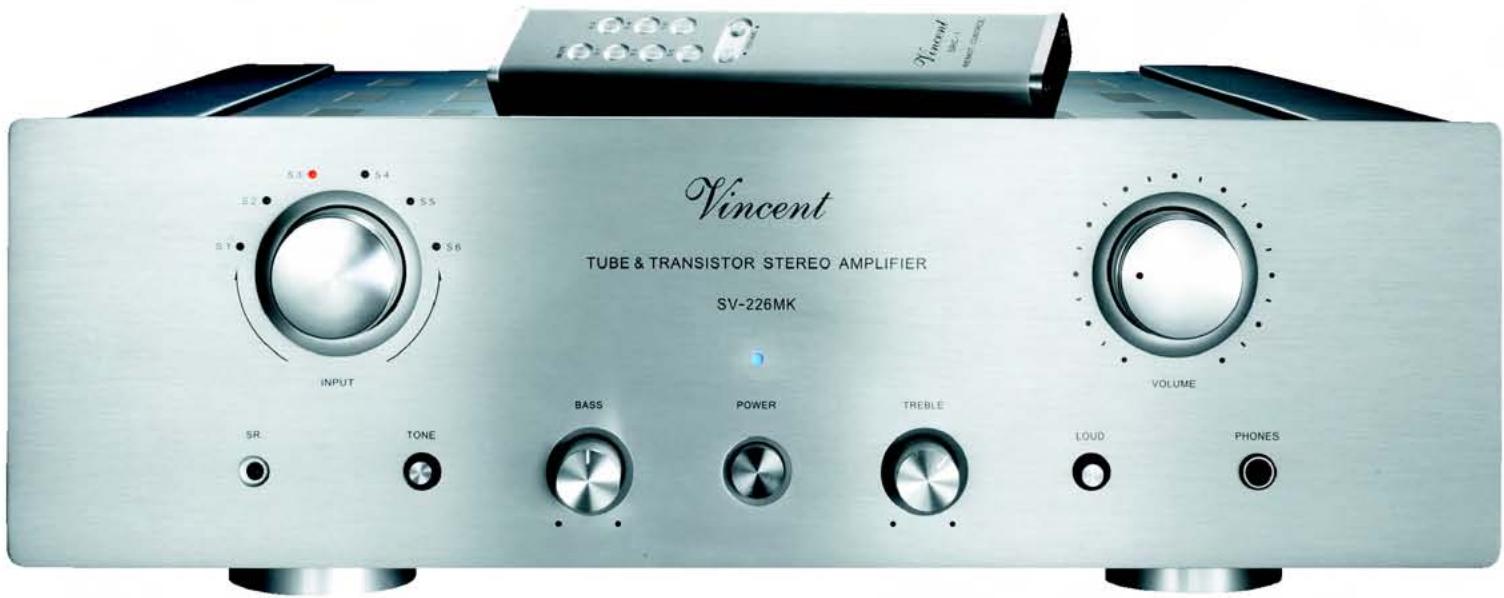

SV-226 MK

• Caractéristiques techniques:

Type: amplificateur intégré, étage préamplificateur à lampes, étages de sortie à transistors

Alimentation: transformateur toroidal blindé 750VA

Capacité totale de filtrage: 40.000 F

Rapport signal/bruit: 90 dB

Distortion harmonique: < 0,02%

Bande passante: 20Hz - 20kHz

Sensibilité d'entrée: 150 mV

Impédance d'entrée: 50k

Dimensions: 430 × 130 × 400 ~mm

Poids: 16kg

Descriptif du produit:

Pour une puissance de « seulement » 100 W par canal, le SV-226MK dispose d'une alimentation de 750 VA avec une capacité de filtrage totale de 40.000 F ! À l'instar des autres produits de la gamme, ce véritable générateur de courant est parfaitement maîtrisé par son étage préamplificateur à tubes qui garantit un respect rigoureux des timbres. Mélange de punch et de douceur, le SV-226MK est un intégré parfaitement équilibré qui peut se marier avec tous les types d'enceintes, même celles réputées pour être « impossibles » à driver. Un produit avec un « cœur gros comme ça » proposé à prix extrêmement doux...

Informations complémentaires

Télécommande: Oui

Entrées audio analogiques: 6 paires Asym. Cinch

Sorties audio: 1 paire tape / 1 paire pré out

Sortie HP: doubles pour Bi-cablage

Sortie casque: sortie

Potentiomètre: ALPS motorisé

Transistors et tubes utilisés : 2SA1943 / 2SC5200 (4 paires) - 4 tubes 12AX7

Consommation: 500W

La classe A

La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » lié à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleureux. L'amplification en Classe A, par contre, se caractérise par un faible rendement, d'où un échauffement très important des circuits. De plus, les étages de sortie fonctionnent en permanence « à fond », on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce principe de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.

Dans un schéma asymétrique classique, on dispose d’un point « chaud » et d’une masse pour véhiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est véhiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de référence « 0 V » (elle ne véhicule pas la musique). Ce type de schéma permet d’isoler totalement la masse de l’appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au châssis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d’une excellente immunité face aux perturbations parasites (perturbations radioélectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).

Facteur d'amortissement

Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'avec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lié au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maîtrise les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à osciller comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppé net après l'arrêt du signal, il n'oscille pas et se tient prêt pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibilité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.

Alimentation surdimensionnée

Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramètres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consomment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateurs surdimensionnés et des circuits de filtrage de très fortes valeurs capacitances pour fournir ce courant d'alimentation généreux et bien le « nettoyer ».

Le rodage

Durant les premières heures de fonctionnement, le son d'un appareil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rodé, un amplificateur fait preuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.

Les professionnels se laissent parfois, eux aussi, prendre au piège... Pour anecdote, une célèbre revue avait jugé assez sévèrement un SV129 tout neuf, à peine sorti de l'usine. Or, par expérience et connaissant très bien nos produits, nous savons parfaitement qu'après une centaine d'heures de rodage, cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste, équilibré, vivant et... tellement musical... Ce n'est là qu'une question de patience, mais aussi de richesse professionnelle!

Le rodage d'une électronique est assuré par le passage du courant électrique dans les composants. En règle générale, plus le courant est important, plus le rodage est rapide.

Sur un amplificateur de puissance, le temps de rodage est généralement plus long avec une électronique à transistors qu'avec un ampli à tubes. Sur un préamplificateur où les courants électriques sont de faible intensité, ce rodage peut être extrêmement long. Un minimum d'une bonne centaine d'heures d'utilisation est nécessaire, par exemple, pour qu'un préampli SA-93 atteigne tout son potentiel de musicalité.
