Type de produit	Bloc de puissance monophonique hybride (tubes et transistors)
Puissance de sortie	100 W sous 8 Ω, 200 W sous 4 Ω, 10 W en classe A
Alimentation	Transformateur toroïdal 1000 VA
Capacité de filtrage	40 000 µF
Distorsion harmonique	< 0,02 %
Rapport signal/bruit	97 dB
Bande passante	20 Hz - 20 kHz (± 0,5 dB)
Sensibilité d'entrée	1,3 V
Impédance d'entrée	48 kΩ
Facteur d'amortissement	95
Consommation électrique	500 W
Entrées audio	1 paire Cinch (RCA)
Sorties haut-parleurs	2 sorties commutables (A et B)
Tubes utilisés	1 x 6N6, 1 x 6DJ8, 1 x 6Z4
Transistors de puissance	3 paires 2SD1429 / 2SB2155
Classe de fonctionnement	Classe A jusqu'à 10 W, puis classe AB
Installation recommandée	Sur meuble stable, ne pas empiler, éviter chaleur, poussière, humidité
Câblage recommandé	Câbles HP de forte section, câbles secteur haut de gamme, deux lignes secteur distinctes
Rodage	Environ 100 heures pour atteindre le plein potentiel
Mise en chauffe	Laisser fonctionner 30 min à 1 h avant écoute
Entretien et nettoyage	Utiliser un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne jamais démonter l'appareil ; débrancher avant toute intervention ; respecter la phase secteur
Pièces détachées et réparabilité	Contacter un technicien agréé Vincent ; tout démontage non autorisé annule la garantie
Garantie constructeur	Valable uniquement pour les produits achetés auprès de revendeurs agréés ; ne pas démonter
Informations générales	Amplificateur audiophile haut de gamme de la gamme Hybride Vincent

FOIRE AUX QUESTIONS - SP-T100 VINCENT

Comment connecter les enceintes à l'amplificateur SP-T100 ?

Reliez les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles. Veillez à respecter la phase. Pour vérifier la phase, utilisez une pile de 1,5 V comme décrit dans la notice.

Quel est le temps de chauffe recommandé ?

Laissez vos électroniques fonctionner une demi-heure à une heure environ avant d'écouter. Les amplis chauds offrent de meilleures performances sonores.

Qu'est-ce que la classe A et pourquoi est-elle importante ?

En classe A, les composants amplifient la totalité du signal en une fois, ce qui évite la distorsion de croisement. Cela donne un son plus pur, plus chaleureux. Le SP-T100 fonctionne en classe A jusqu'à 10 W.

Comment effectuer le rodage de l'amplificateur ?

Le rodage s'effectue par le passage du courant. Comptez environ 100 heures d'utilisation pour que l'amplificateur atteigne son plein potentiel sonore. Le son gagne en finesse et en justesse.

Puis-je bi-amplifier mes enceintes avec le SP-T100 ?

Oui, en utilisant deux blocs SP-T100 par enceinte avec le préampli SA-T1 qui dispose de deux sorties par canal. Cela nécessite deux blocs mono par canal (soit quatre blocs au total).

Quelle est la puissance de sortie réelle du SP-T100 ?

Il délivre 100 W sous 8 Ω et 200 W sous 4 Ω. En classe A, la puissance est de 10 W.

Comment entretenir l'appareil ?

Nettoyez avec un chiffon doux et sec. Évitez les produits abrasifs. Ne démontez jamais l'appareil ; contactez un technicien agréé pour toute intervention.

Quels câbles utiliser pour une meilleure qualité sonore ?

Utilisez des câbles HP de forte section et des câbles secteur haut de gamme. Il est impératif de tirer deux lignes secteur distinctes : une pour les sources et préampli, une pour les amplificateurs. Repérez la phase secteur.

Que faire en cas de problème de phase des enceintes ?

Débranchez le câble côté ampli, laissez-le relié à l'enceinte. Retirez le cache du haut-parleur et branchez une pile de 1,5 V au câble. Le boomer doit se déplacer vers l'avant ; marquez le fil relié au + de la pile. Ce fil correspond au + de l'enceinte.

La garantie constructeur s'applique-t-elle aux achats à l'étranger ?

Non, les produits achetés à l'étranger (via Internet par exemple) ne bénéficient pas de la garantie constructeur. Tout démontage non autorisé annule la garantie.

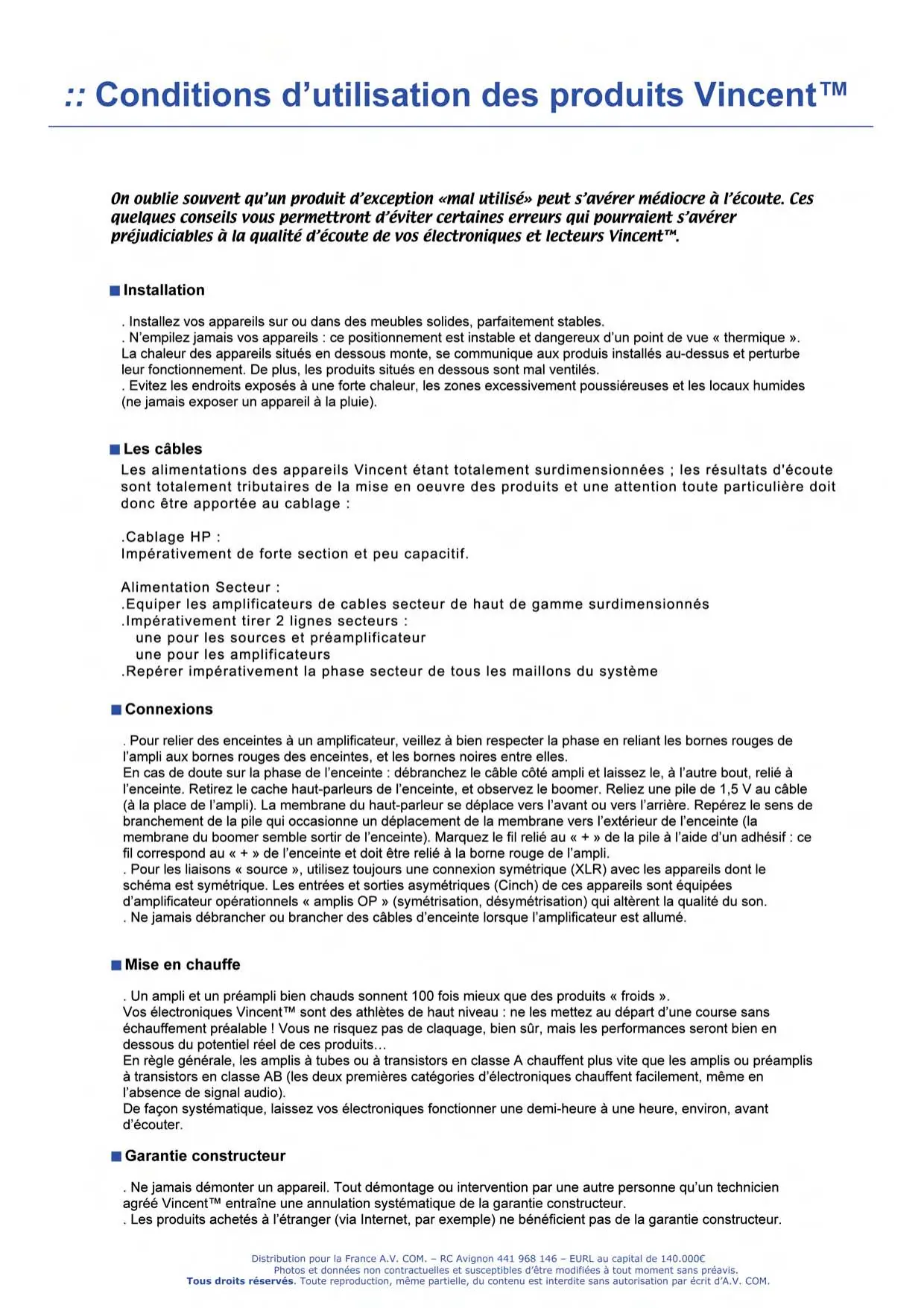

MODE D'EMPLOI SP-T100 VINCENT

On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pourraient s'avérer préjudiciables à la qualité d'écoute de vos équipements et lecteurs Vincent™.

Installation

Installez vos appareils sur ou dans des meubles solides, parfaitement stables.

N'empilez jamais vos appareils : ce positionnement est instable et dangereux d'un point de vue « thermique ». La chaleur des appareils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.

Évitez les endroits exposés à une force de chaleur, les zones excessivement poussiéreuses et les locaux humides (ne jamais exposer un appareil à la pluie).

Les câbles

Les alimentations des appareils Vincent étant totalement surdimensionnées ; les résultats d'écoute sont totalement tributaires de la mise en œuvre des produits et une attention toute particulière doit donc être apportée au cablage :

. Cablage HP :

Impérativement de forte section et peu capacité.

Alimentation Secteur :

. Équiper les amplificateurs de câbles secteur de haut de gamme surdimensionnés

Impérativement tirer 2 lignes secteurs :

une pour les sources et préamplificateur

une pour les amplificateurs

1. Repérer impérativement la phase secteur de tous les maillons du système

Connexions

Pour relier les enceintes à un amplificateur, veillez bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.

En cas de doute sur la phase de l'enceinte : débranche le cable côté ampli et laissez le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observez le boomer. Reliez une pile de 1,5 V au cable (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du boomer semble sortir de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.

Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les appareils dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces appareils sont équipées d'amplificateur opérationnels « amplis OP » (symétrisation, désymétrisation) qui altèrent la qualité du son.

. Ne jamais débrancher ou brancher des câbles d'enceinte lorsque l'amplificateur est allumé.

Mise en chauffe

Un ampli et un préampli bien chauds sonnent 100 fois mieux que des produits « froids »

Vos électroniques Vincent™ sont des athlètes de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sûr, mais les performances seront bien en dessous du potentiel réel de ces produits...

En règle générale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).

De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heure, environ, avant d'écouter.

Garantie constructeur

. Ne jamais démonter un appareil. Tout démontage ou intervention par une autre personne qu'un technicien agréé Vincent TM entraîne une annulation systématique de la garantie constructeur.

. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.

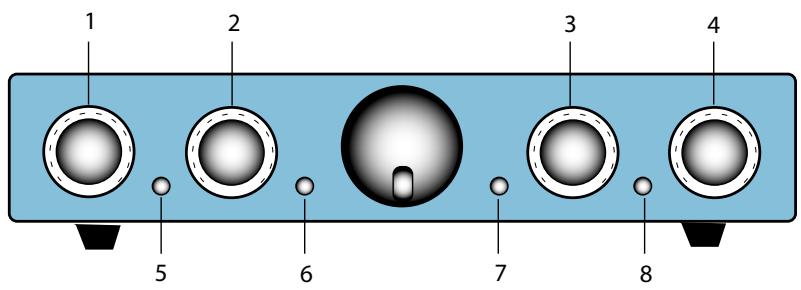

Face avant préamp sa-t1

1. Contrôleur d'aigu
2. Contrôleur de gravé
3. Sélecteur d'entrées
4. Contrôle de volume
5. Bouton Marche/Arrêt
6. Mise en service des contrôles de tonalité
7. Loudness: Compensateur physiologique augmente le niveau de grave et d'aigu (à n'utiliser qu'à faible niveau d'écoute).
8. Mute: déconnecte les sorties

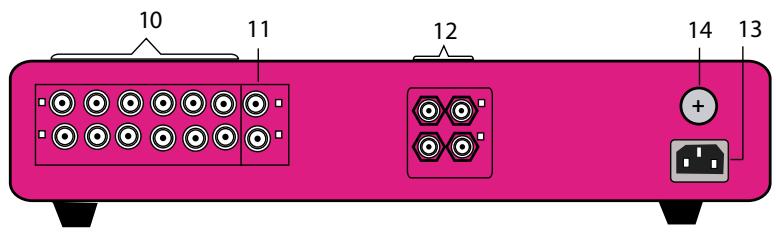

Face arrière préamp sa-t1

10.6 paires de prises d'entretées haut niveau 11.1 paire de prise sortie enregistrement 12.2 paires de prises sorties vers amplificateur 13. Prise secteur 14. Fusible

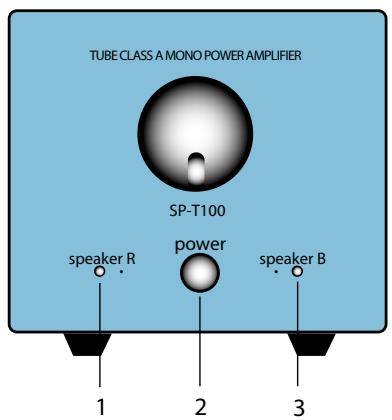

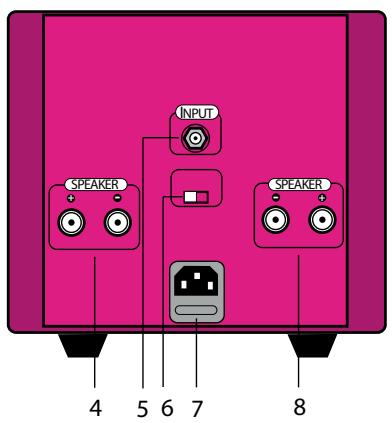

Face avant/arrière ampli sa-t1

1. Mise en service de la sortie HP A
2. Bouton Marche/Arrêt
3. Mise en service de la sortie HP B

4. Sortie HP A 5. Prise d'entrée cinch 6. Réglage de l'intensité lumineuse 7. Prise secteur 8. Sortie HP B

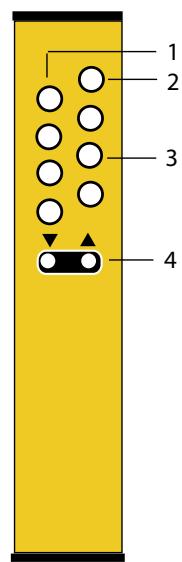

Télécommande

1. Mute : déconnecté les sorties
2. Réglage de l'intensité lumineuse
3. Bouton de sélection (S1, S2... S6)
4. Réglage du volume

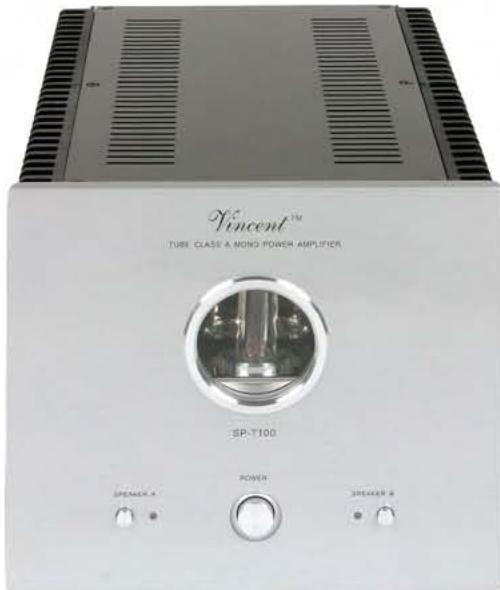

SP-T 100

• Caractéristiques techniques:

Type: bloc de puissance monophonique hybride, étages driver à lampes, étages de puissance à transistors

Puissance: 1x100W/8Ω - 1x200W/4Ω - classe A 10W

Alimentation: transformateur toroidal 1000VA

Capacité totale de filtrage: 40.000 F

Rapport signal/bruit: 97 dB

Distortion harmonique: < 0.02%

Bande passante: 20Hz - 20kHz ± 0.5dB

Sensibilité d'entrée: 1,3 V

Impédance d'entrée: 48kΩ

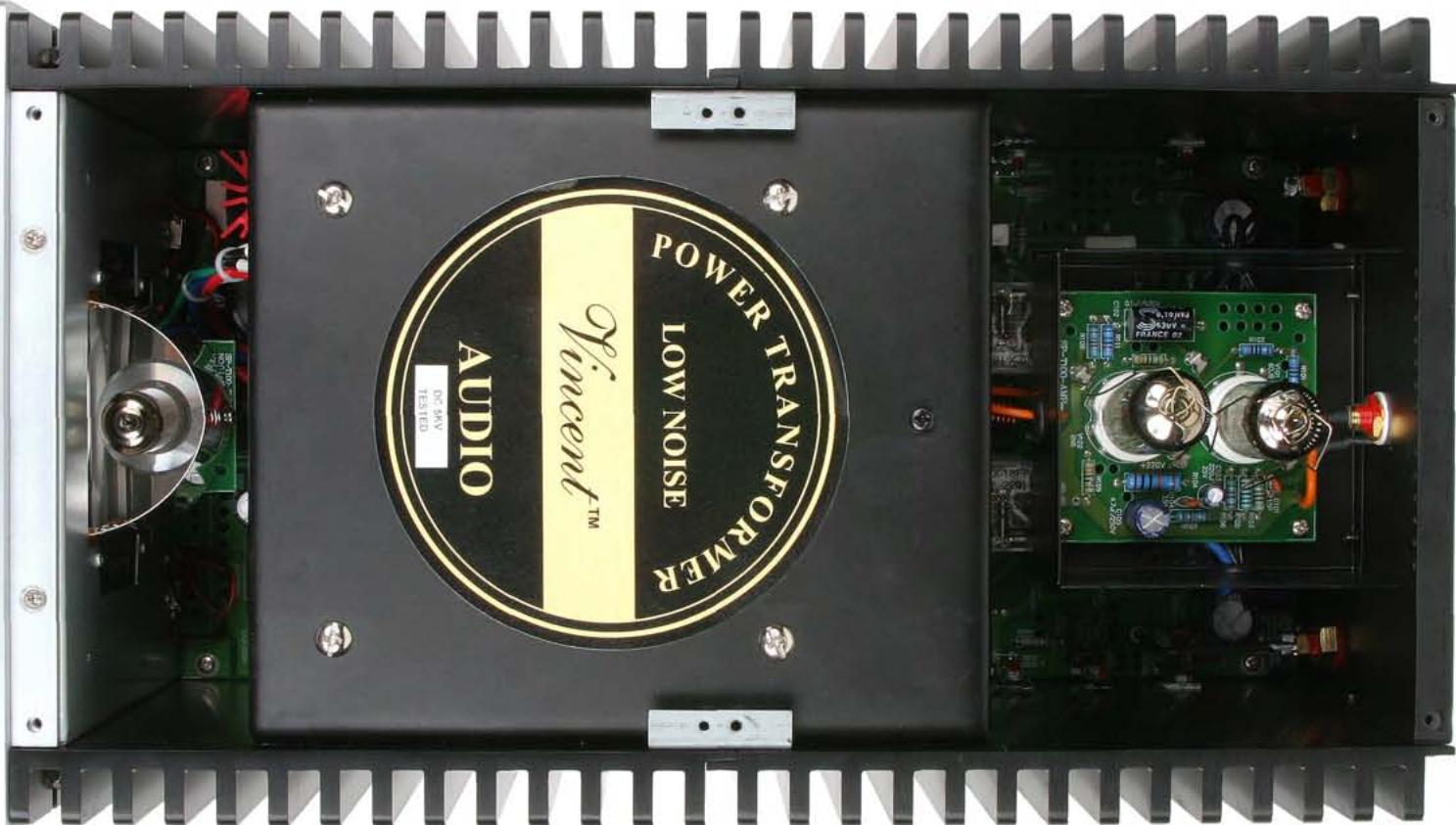

Descriptif du produit:

Avec leur étage driver à tubes particulièrement sophistiqué (une lampe 6N6, une 6DJ8, une 6Z4), leur alimentation à partir d'un transformateur toroidal blindé de 1000 VA et de 40.000 F de capacité de filtrage, ces blocs équipés d'un étage de puissance de 100 W (8 Ohms) à transistors FET offrent réellement une restitution hors du commun. Un summum en matière d'amplification qui, en association avec le préampli SA-T1, représente « la » solution audiophile par excellence dans la gamme Hybride de Vincent.

Pour les plus exigeants, les deux sorties par canal du préampli SA-T1 ouvrent la voie à la bi-amplification passive, avec deux blocs mono SP-T100 par enceinte (soit un total de 4000 VA d'alimentation pour seulement deux canaux!).

Informations complémentaires:

Entrées audio: 1 Cinch

Sorties HP: 2 sorties commutables (A et B)

Transistors et tubes utilisés : 2SD1429 / 2SB2155 (3 paires) - 1 tube 6N6 - 1 x 6DJ8 - 1 x 6Z4

Facteur d'amortissement : 95

Consommation:500Watts

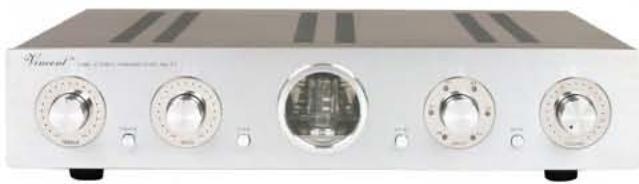

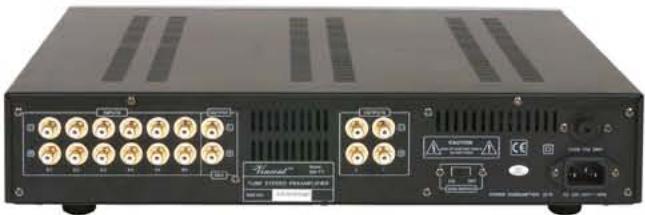

SA-T 1

• Caractéristiques techniques:

Type: préamplificateur hybride tubes et transistors

Alimentation: transformateur en C dans un compartiment blindé

Rapport signal/bruit: 90 dB

Distortion harmonique: < 0.02%

Bande passante: 20Hz - 20kHz

Niveau de sortie: 2V. nom./10V. maxi

Sensibilité d'entrée: 280 mV

Impédance d'entrée: 47 kΩ.

Dimensions: 430 × 95 × 390 ~mm

Poids: 9kg

Descriptif du produit:

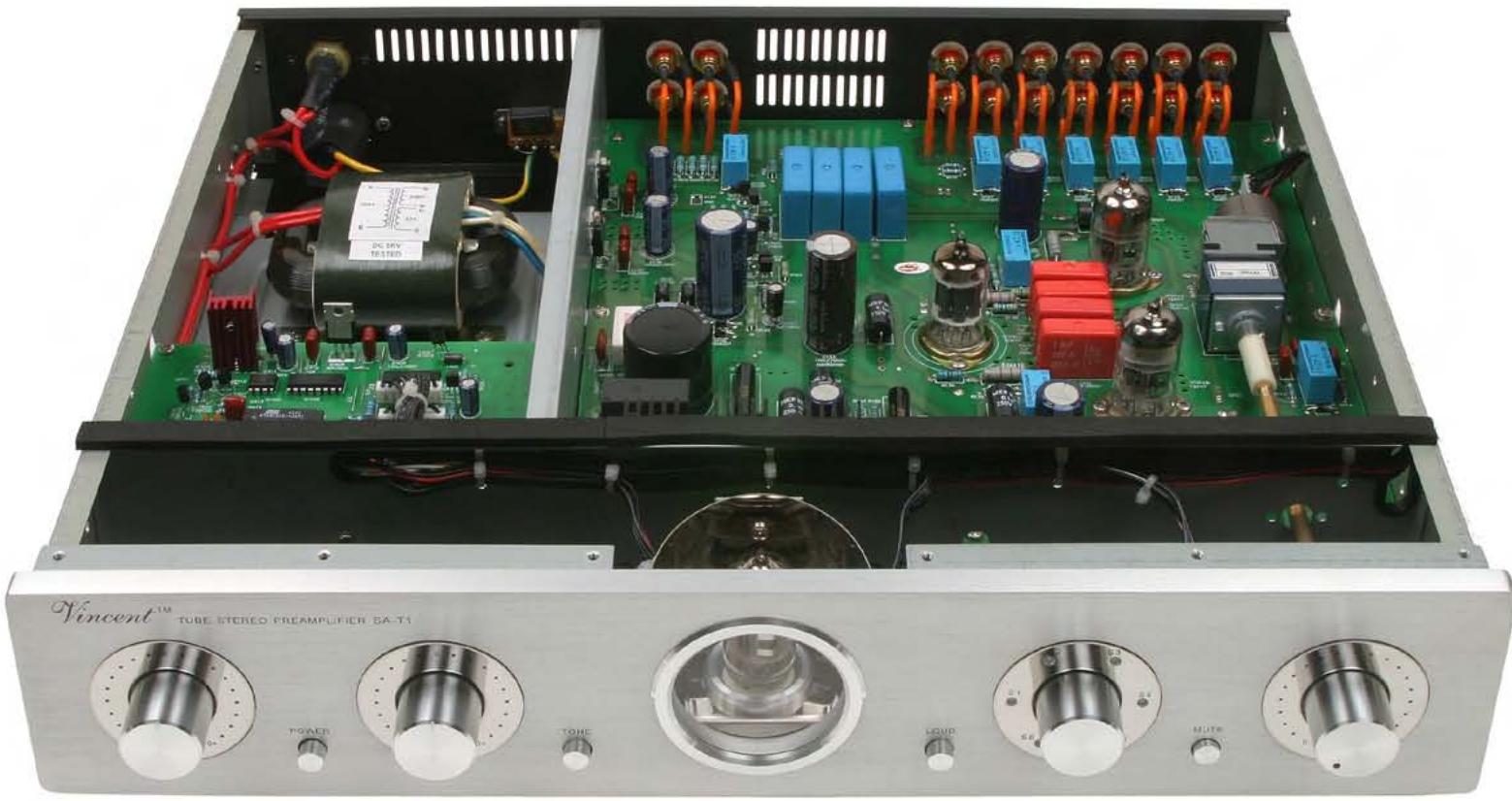

Compagnon idéal et presque indissociable des blocs de puissance SP-T100, le préampli SA-T1 associe une qualité de fabrication en tous points exemplaire à des prestations exceptionnelles en matière de beauté et de justesse de restitution des timbres, de raffinement et d'émotion. Une audition à découvert absolument en compagnie des blocs SP-T100.

Pour les plus exigeants, les deux sorties par canal du préampli SA-T1 ouvrent la voie à la bi-amplification passive, avec deux blocs mono SP-T100 par enceinte (soit un total de 4000 VA d'alimentation pour seulement deux canaux!).

Informations complémentaires

Entrées audio analogiques: 6 paires Cinch

Sorties préampli : 2 paires Cinch pré-out + 1 paire tape

Sortie casque: non

Télécommande: oui

Tubes utilisés: 3 x 12AX7 / 1 x 12AU7

Consommation: 35W

La classe A

La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » liée à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleureux. L'amplification en Classe A, par contre, se caractérisse par un faible rendement, d'où un échauffement très important des circuits. De plus, les étages de sortie fonctionnent en permanence « à fond », on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce principe de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.

Dans un schéma asymétrique classique, on dispose d'un point « chaud » et d'une masse pour véhiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est véhiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de référence « 0 V » (elle ne véhicule pas la musique). Ce type de schéma permet d'isoler totalement la masse de l'appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au châssis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d'une excellente immunité face aux perturbations parasites (perturbations radioélectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).

Facteur d'amortissement

Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'avec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lié au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maîtrise les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à osciller comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppé net après l'arrêt du signal, il n'oscille pas et se tient prêt pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibilité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.

Alimentation surdimensionnée

Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramètres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consomment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateurs surdimensionnés et des circuits de filtrage de très fortes valeurs capacités pour fournir ce courant d'alimentation généreux et bien le « nettoyer »

Le rodage

Durant les premières heures de fonctionnement, le son d'un appareil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rodé, un amplificateur fait preuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.

Les professionnels se laissent parfait, eux aussi, prendre au piège... Pour anecdote, une célèbre revue avait jugé assez sévèrement un SV129 tout neuf, à peine sorti de l'usine. Or, par expérience et connaissant très bien nos produits, nous savons parfaitement qu'après une centaine d'heures de rodage, cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste, équilibré, vivant et... tellement musical... Ce n'est là qu'une question de patience, mais aussi de richesse professionnelle!

Le rodage d'une électronique est assuré par le passage du courant électrique dans les composants. En règle générale, plus le courant est important, plus le rodage est rapide.

Sur un amplificateur de puissance, le temps de rodage est généralement plus long avec une electronique à transistors qu'avac un ampli a tubes. Sur un préamplificateur ou les courants électriques sont de faible intensité, ce rodage peut être extrémement long. Un minimum d'une bonne centaine d'heures d'utilisation est nécessaire, par exemple, pour qu'un préampli SA-93atteigne tout son potentiel de musicalité.
