| Type de produit | Amplificateur intégré Hi-Fi |
| Caractéristiques techniques principales | Transistors de puissance, circuit à rétroaction, faible distorsion |
| Alimentation électrique | 230 V AC, 50 Hz |
| Dimensions approximatives | 430 mm x 100 mm x 320 mm |
| Poids | 8 kg |
| Compatibilités | Compatible avec la plupart des enceintes passives |
| Type de batterie | Non applicable |
| Tension | 230 V |
| Puissance | 2 x 70 W sous 8 ohms |
| Fonctions principales | Contrôle de tonalité, entrée phono, entrée ligne, sortie casque |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées variable, consulter le fabricant |
| Sécurité | Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique |
| Informations générales utiles | Garantie de 2 ans, manuel d'utilisation inclus |
FOIRE AUX QUESTIONS - SP-331MK VINCENT
Questions des utilisateurs sur SP-331MK VINCENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice SP-331MK - VINCENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SP-331MK de la marque VINCENT.
MODE D'EMPLOI SP-331MK VINCENT
On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pouraient s'avérer préjudiciaibles à la qualité d'écoute de vos电子iques et lecteurs Vincent™.
Installation
Installez vos apparecs sur ou dans des meubles solides, parfaitement stables.
N'empilez jamais vos apparéils : ce positionnement est instable et dangereux d'un point de vue « thermique » La chaleur des apparéils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.
Evitez les endroits exposés à une force chaleur, les zones excessivement poussièreuses et les locaux humides (ne jamais exposer un apparéil à la pluie).
Les cables
Les alimentations des apparciels Vincent etant totalement surdimensionnées ; les résultats d'ecoute sont totalement tributaires de la mise en oeuvre des produits et une attention toute particuliere doit donc etre apportee au cablage :
.Cablage HP :
Impératifement de forte section et peu capacité.
Alimentation Secteur :
.Equiper les amplificateurs de cables secteur de haut de gamme surdimensionnés
Impératifement tirer 2 lignes secteurs :
une pour les sources et préamplificateur
une pour les amplificateurs
1.Reperer imparativement la phase secteur de tous les maillons du systeme
Connexions
Pour reli der enceintes a un amplificateur, veilz a bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.
En cas de doute sur la phase de l'enceinte : débranche le cable côté ampli et laissez le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observez le boomer. Reliez une pile de 1,5 V au cable (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du boomer semble sorting de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.
Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les appareils dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces appareils sont équipées d' amplificateur opérationnels « amplis OP » (symétrisation, désymétrisation) qui altermènt la qualité du son.
. Ne jamais débrancher ou brancher des cables d'enceinte lorsque l'amplificateur est allumé.
■ Mise enchauffe
. Un ampli et un préampli bien chauds sonnent 100 fois moins que des produits « froids »
Vos électroniques Vincent™ sont des athétés de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sur, mais les performances seront bien en dessous du potentiel réel de ces produits...
En regle generale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).
De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heures, environ, avant d'écouter.
Garantie constructeur
. Ne jamais démonter un apparéil. Tout démontage ou intervention par une autre personne qu'un technicien agréé VincentTM entraîne une annulation systématique de la garantie constructeur.
. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.
VINCENT AUDIO PREAMPLIFICATEUR SA-31MK ET AMPLIFICATEUR SP-331MK

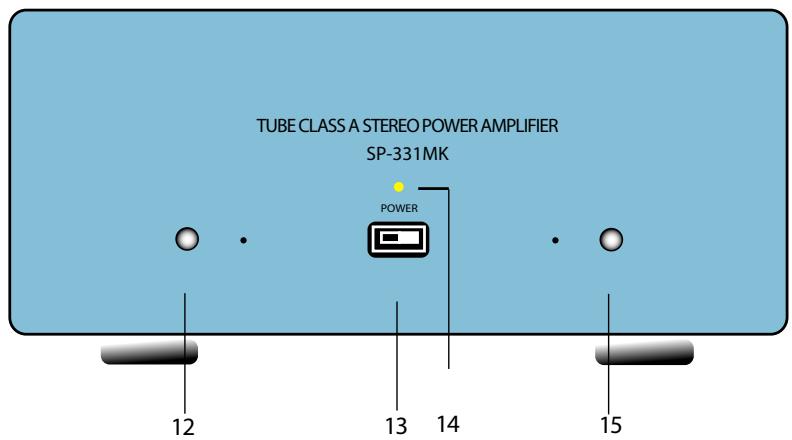

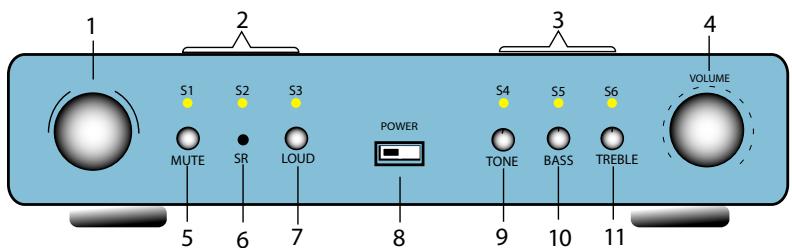

Faces avant
- Sélecteur de fonction
2/3. Témoins lumineux - Commande de volume
- Déconnecteur de sorties
- Récepteur infra rouge
- Loudness : Compensateur physiologique augmente le niveau de grave et d'aigu
(à n'utiliser qu'à faible niveau d'écoute). - Bouton Marche/Arret
- Commutateur des contrôleires de tonalité
- Correcteur de grave
- Correcteur d'aigu
- Connection HP A
- Commande de mise sous tension
- Voyant de contôle de mise sous tension
- Connection HP B

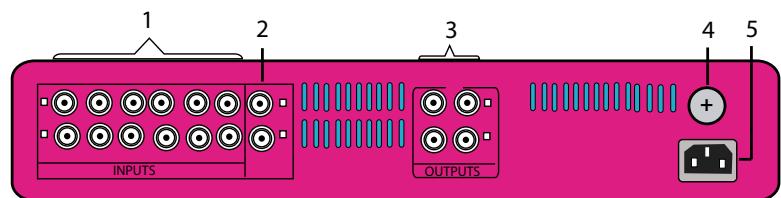

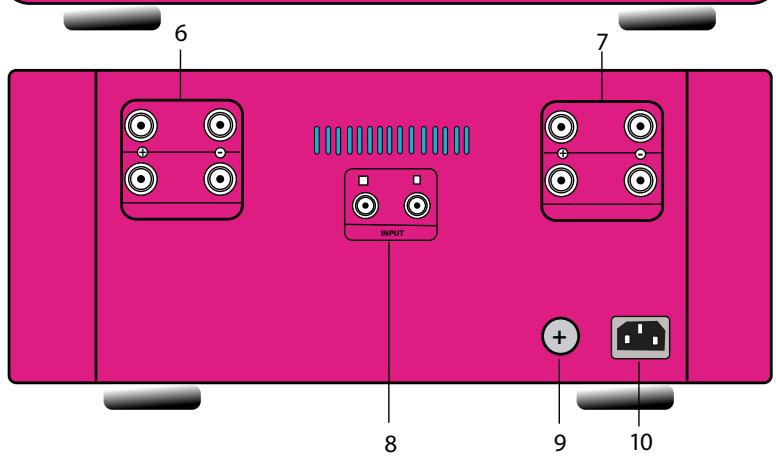

Faces arrière
1.6 paires de prises d'entrées haut niveau
2.1 paire de prises sorties enregistrement
3.2 paires de prises sorties vers amplificateur
4.Fusible
5. Prise secteur
6.2 paires de sorties HP droit
7.2 paires de sorties HP gauche
8. Fiche entrées
9. Fusible
10. Prise secteur

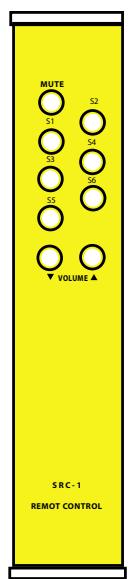

Télécommande
Mute: Déconnecteur de sorties Préampli
Sélecteur de fonction
Boutons de selection (s1,s2,s3,s4,s5,s6)
Boutons de réglage de volume
La Classe A
La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » liée à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleurux. L'amplification en Classe A, par contre, se caractérisse par un faible rendement, d'ou un échauffement très important des circuits. De plus, les étages de sorties fonctionnent en permanence « à fond», on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce prince de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.
Scheme symétrique
Dans un schéma asymétrique classique, on dispose d'un point « chaud » et d'une masse pour vehiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est vehiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de réference « 0 V » (elle ne vehicule pas la musique). Ce type de schéma permet d'isoler totalément la masse de l'appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au chassinis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d'une excellente immunité face aux perturbations parasites (perturbations radioelectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).
Facteur d'amortissement
Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'vec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lie au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maître les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à oscillator comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppe net après l'arrêt du signal, il n'oscille pas et se tient prét pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.
Alimentation surdimensionnée
Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramétres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consommment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateursursurdimensionnés et des circuits de filtrage de très fortes valeurs capacités pour fournir ce courant d'alimentation généreux et bien le « nettoyer »
Le rodage
Durant les premières heures de fonctionnement, le son d'un apparéil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rode, un amplificateur fait préuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.
Les professionnels se laissent parfais, eux aussi,prender au piège... Pour anecdote,une célebre revue avait jugé assez séverement un SV129 tout neuf,a peine sorti de l'usine.Or,par experience et connaissant très bien nos produits,nous savons parfaitement qu'après une centaine d'heures de rodage,cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste,equilibré,vivant et ... tellement musical... Ce n'est la qu'une question de patience,mais aussi de riqueur professionnelle!
Le rodage d'une électronique est assure par le passage du courant électrique dans les composants. En règle générale, plus le courant est important, plus le rodage est rapide.
Sur un amplificateur de puissance, le temps de rodage est généralement plus long avec une electronique à transistors qu'avac un ampli a tubes. Sur un préamplificateur ou les courants électriques sont de faible intensité, ce rodage peut être extrémement long. Un minimum d'une bonne centaine d'heures d'utilisation est nécessaire, par exemple, pour qu'un préampli SA-93 atteigne tout son potentiel de musicalité.
