Type de produit	Lecteur CD audiophile avec étages de sortie à lampe
Marque	VINCENT
Modèle	CD-S6
Dimensions (L × H × P)	430 × 125 × 330 mm
Poids	9 kg
Couleur	Argent
Alimentation	Transformateur toroïdal FCC blindé, consommation 28 W
Fusible	T5A/250V
Convertisseur audio	Burr-Brown PCM 1732 24 bits / 96 kHz
Niveau de sortie	2 V ± 1,6 dB
Rapport signal/bruit	> 95 dB
Plage dynamique	100 dB
Séparation des canaux	> 90 dB
Distorsion harmonique	< 0,003 % (1 kHz / 1 V)
Bande passante	10 Hz - 20 kHz ± 0,5 dB
HDCD	Oui
Sorties analogiques	1 paire Cinch, 1 paire XLR (étage à lampe)
Sorties numériques	1 coaxiale Cinch, 1 optique
Sortie casque	Oui, avec amplificateur à lampe (1×12AU7)
Mécanique	Philips CD-7 série II
Formats supportés	CD audio
Consommation	28 W
Prix	1390 €
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas démonter l'appareil. Confier toute réparation à un technicien agréé. Débrancher avant nettoyage.
Garantie constructeur	Valable uniquement pour les produits achetés auprès d'un revendeur agréé. Tout démontage par une personne non agréée annule la garantie.
Rodage	Prévoir une centaine d'heures d'écoute pour un son optimal.

FOIRE AUX QUESTIONS - CD-S6 VINCENT

Comment brancher les enceintes au lecteur CD-S6 ?

Utilisez les sorties analogiques Cinch ou XLR. Reliez les bornes rouges de l'ampli aux bornes rouges des enceintes et les noires entre elles. Ne jamais brancher/débrancher les câbles d'enceinte lorsque l'ampli est allumé.

Puis-je utiliser la sortie casque avec des écouteurs classiques ?

Oui, la sortie casque est équipée d'un étage à lampe et possède un réglage de volume dédié. Utilisez des écouteurs avec une impédance adaptée (généralement 32-600 Ω).

Comment programmer la lecture de plages dans un ordre personnalisé ?

Appuyez sur la touche 'PROGRAM' de la télécommande, sélectionnez les pistes avec les touches numériques, puis confirmez. Utilisez STOP pour annuler la programmation.

Que signifie le voyant HDCD sur l'afficheur ?

Le voyant HDCD s'allume lorsque le disque inséré contient un encodage HDCD (High Definition Compatible Digital). Le lecteur décode alors ce format pour une qualité audio améliorée.

Comment répéter un passage spécifique d'une piste ?

Utilisez la fonction 'A-B Repeat' sur la télécommande : appuyez une fois pour définir le point A, une seconde fois pour le point B, et le passage entre A et B sera répété en boucle.

Ma télécommande ne fonctionne plus, que faire ?

Vérifiez les piles et le récepteur infrarouge sur la face avant. Éloignez les obstacles entre la télécommande et l'appareil. Si le problème persiste, contactez un revendeur agréé.

Faut-il laisser l'appareil allumé en permanence ?

Pour une qualité sonore optimale, il est recommandé de laisser chauffer l'appareil 30 minutes à 1 heure avant l'écoute. Cependant, éteignez-le si vous ne l'utilisez pas pour économiser l'énergie.

Que faire si le plateau du CD ne s'ouvre pas ?

Vérifiez que l'appareil est sous tension. Appuyez sur le bouton d'ouverture/fermeture. Si le plateau reste bloqué, éteignez et rallumez l'appareil. Si le problème persiste, un technicien agréé doit intervenir.

Quel type de câble utiliser pour relier le lecteur à un amplificateur ?

Privilégiez une connexion symétrique (XLR) si votre amplificateur le permet pour une meilleure immunité aux parasites. Sinon, utilisez des câbles Cinch de bonne qualité et de faible capacité.

Le son semble dégradé après quelques heures d'utilisation, est-ce normal ?

Les composants électroniques nécessitent un rodage. Après une centaine d'heures de fonctionnement, le son gagne en finesse et en musicalité. Ne jugez pas la qualité avant cette période.

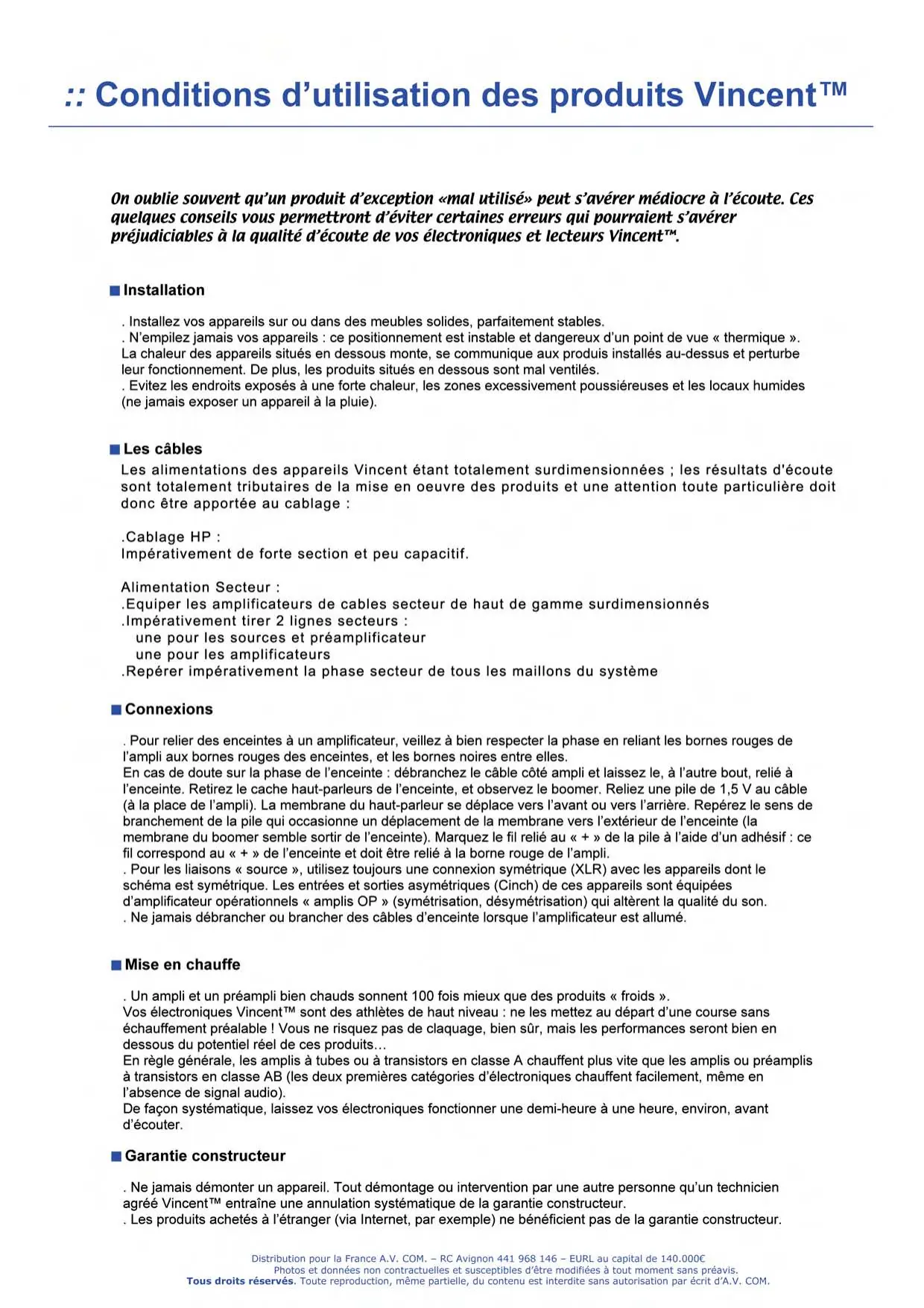

MODE D'EMPLOI CD-S6 VINCENT

On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pourraient s'avérer préjudiciables à la qualité d'écoute de vos équipements et lecteurs Vincent™.

Installation

Installez vos appareils sur ou dans des meubles solides, parfaitement stables.

N'empilez jamais vos appareils : ce positionnement est instable et dangereux d'un point de vue « thermique ». La chaleur des appareils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.

Évitez les endroits exposés à une forte chaleur, les zones excessivement poussiéreuses et les locaux humides (ne jamais exposer un appareil à la pluie).

Les câbles

Les alimentations des appareils Vincent étant totalement surdimensionnées ; les résultats d'écoute sont totalement tributaires de la mise en œuvre des produits et une attention toute particulière doit donc être apportée au cablage :

. Cablage HP :

Impérativement de forte section et peu capacité.

Alimentation Secteur :

. Équiper les amplificateurs de câbles secteur de haut de gamme surdimensionnés

Impérativement tirer 2 lignes secteurs :

une pour les sources et préamplificateur

une pour les amplificateurs

1. Repérer impérativement la phase secteur de tous les maillons du système

Connexions

Pour relier les enceintes à un amplificateur, veillez bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.

En cas de doute sur la phase de l'enceinte : débranche le câble côté ampli et laissez-le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observez le boomer. Reliez une pile de 1,5 V au câble (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du boomer semble sortir de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.

Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les appareils dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces appareils sont équipées d'amplificateur opérationnels « amplis OP » (symétrisation, désymétrisation) qui altèrent la qualité du son.

. Ne jamais débrancher ou brancher des câbles d'enceinte lorsque l'amplificateur est allumé.

Mise en chauffe

Un ampli et un préampli bien chauds sonnent 100 fois mieux que des produits « froids »

Vos électroniques Vincent™ sont des athlètes de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sûr, mais les performances seront bien en dessous du potentiel réel de ces produits...

En règle générale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).

De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heure, environ, avant d'écouter.

Garantie constructeur

. Ne jamais démonter un appareil. Tout démontage ou intervention par une autre personne qu'un technicien agréé Vincent TM entraîne une annulation systématique de la garantie constructeur.

. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.

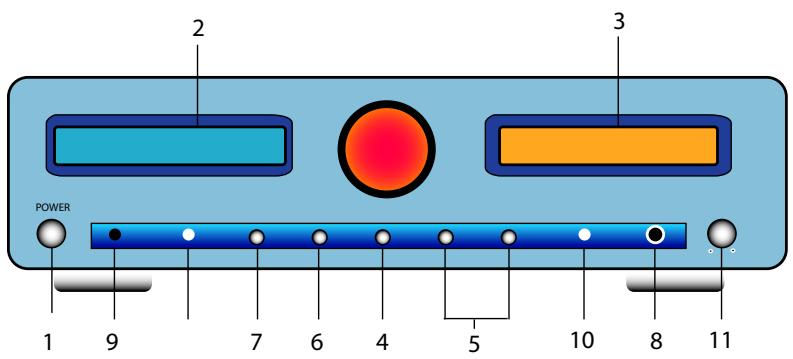

Face avant

1. Commande de mise sous tension
2. Plateau porte CD
3. Affichage des multifonctions (voir section suivante)
4. Commande d'ouverture du plateau porte CD
5. Commandes de changement de piste
6. Commande de lecture ou de pause
7. Commande d'arrêt de programme
8. Prise casque
9. Récepteur infrarouge 10. Voyant HDCD 11. Commande de volume casque

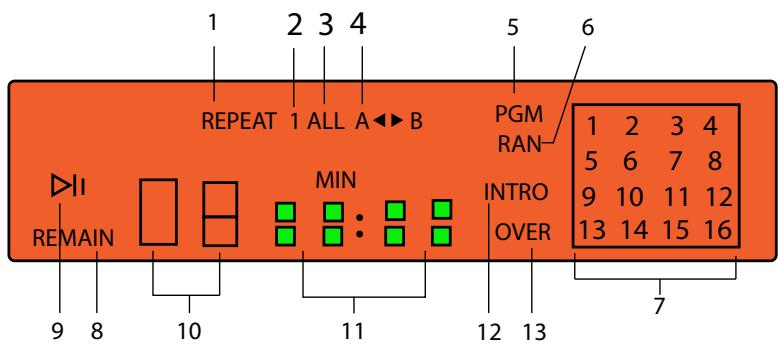

Afficheur

1. Fonctions de répétition
2. Répète le morceau
3. Répète le disque
4. Répétez le passage
5. Programmation
6. Lecture aléatoire
7. Indicateur du nombre de piste (jusqu'à 16)
8. Lecture ou Pause
9. Temps restant d'un titre ou du disque
10. Indique le numéro de la piste
11. Temps écoulé en minutes et secondes
12. Indique qu'il y a plus de 16 titres sur le CD
13. Lecture des 10 premières secondes de chaque titre

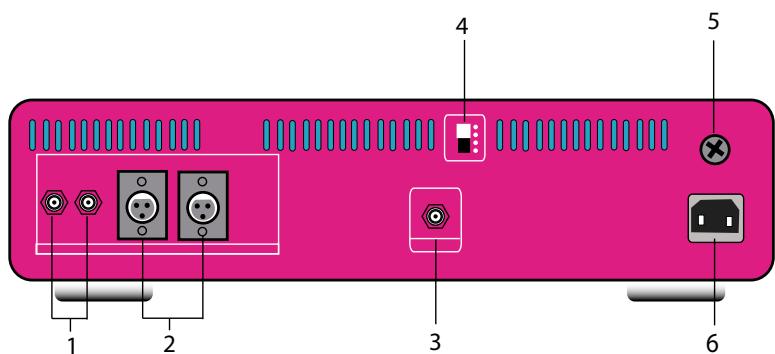

Face arrière

1. Sorties asymétriques sur cinch
2. Sorties symétriques sur XLR. Sortie digitale sur cinch.
3. Sortie digitale sur prise optique
4. Connexion de prise de terre
5. Connexion au secteur et fusible de protection T5A/250V

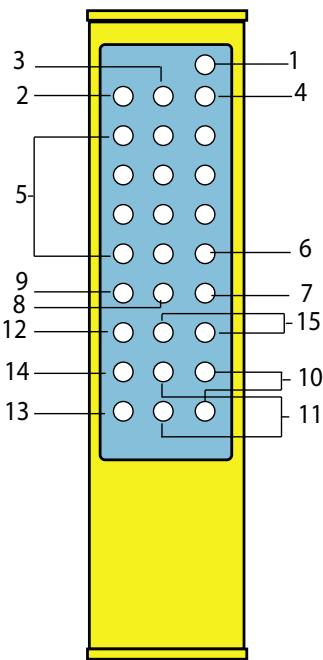

Télécommande

1. Commande d'ouverture et fermeture du tiroir
2. Variation de l'intensité lumineuse de l'affichage
3. Commande d'indication du temps restant
4. Le disque étant sur le mode : stop, cette commande annule toutes les options choisies
5. Programmation accès direct aux pistes
6. Commande de programme
7. Commande de lecture aléatoire
8. Lecture des 10 premières secondes de toutes les pistes
9. Répétition d'un passage à l'intérieur d'une piste
10. Commande de volume, sortie analogique
11. Commande d'avance ou de retour à l'intérieur d'une piste
12. Commande de répétition
13. Commande de Lecture/Pause
14. Commande d'arrêt de programme
15. Saut de plages Avant et Arrière

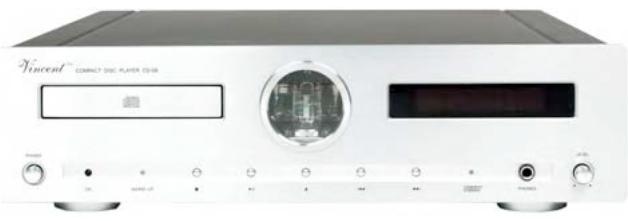

CD-S6 MK

• Caractéristiques techniques:

Type: Lecteur de CD, étages de sorties à lampes avec une double triode 12AX7 en entrée plus 2 doubles triodes 6922 Philips USA (militaire) en sortie

Alimentation: transformateur toroidal FCC blindé

Chassis anti-vibratoire de 9kg avec renfort métallique interne

Niveau de sortie: 2V ± 1,6 dB

Rapport signal/bruit: >95 dB

Plagedynamique: 100dB

Séparation des canaux: > 90 dB

Distortion harmonique: < 0.003% (1 kHz/1V)

Bande passante: 10Hz - 20kHz ± 0,5 dB

Convertisseur audio: Burr-Brown PCM 1732 - 24 bits 96kHz

HDCD: oui

Dimensions: 430 × 125 × 330 ~mm

Poids: 9kg

Couleur: argent

Prix: 1390€

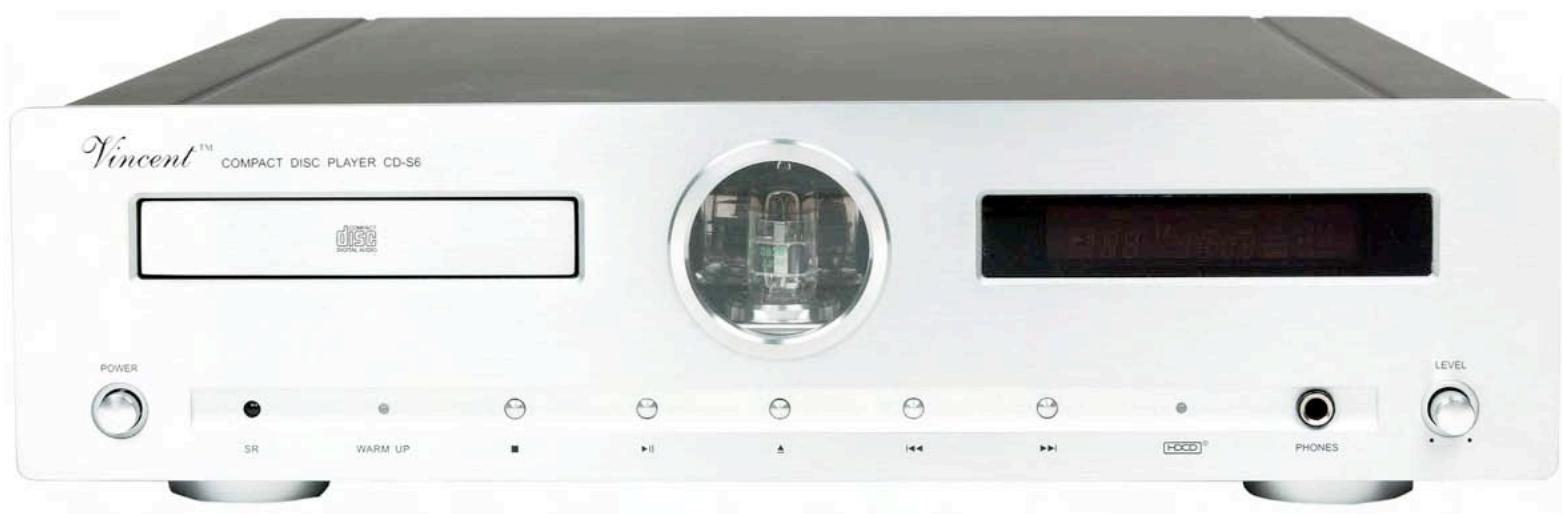

Descriptif du produit

Avec le lecteur CD-S6MK, Vincent parvient à rallier de nombreux inconditionnels du vinyle à la cause du CD. Avec un son typé analogique grâce, entre autres, à l'utilisation de tubes triodes dans les étages de sorties (sortie casque également à tube triode!), le CD-S6MK est avant tout un formidable vecteur d'émotions avec qui toute notion d'écoute intellectualisée est à jamais oubliee. Malgré son look résistant, le CD-S6MK est un lecteur CD qui se fait facilement oublier, un lecteur CD qui s'efface avec respect devant la musique. Par rapport à la version précédente S6 « tout court », le modele MK propose des sorties symétriques qui permettent un couplage optimisé avec l'ensemble SA-93 & SP-991 de la gamme Classe A. Selon le type d'enceintes utilisé, l'écoute de cet ensemble d'électroniques peut aisément passer du « simplement » exceptionnel au sublime.

■ Informations complémentaires:

Sortie casque: oui, avec étage d'amplification à lampe (1 x 12AU7)

Sorties audio numériques: 1 Coaxiale Cinch

Sorties audio analogiques: 1 paire Cinch, 1 paire XLR : les 2 sur étage de sortie à lampes

Mécanique: Philips CD-7 série II

Formats traités: CD audio

Consommation: 28W

La classe A

La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » lié à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleureux. L'amplification en Classe A, par contre, se caractérise par un faible rendement, d'où un échauffement très important des circuits. De plus, les étages de sortie fonctionnent en permanence « à fond », on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce principe de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.

Dans un schéma asymétrique classique, on dispose d’un point « chaud » et d’une masse pour véhiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est véhiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de référence « 0 V » (elle ne véhicule pas la musique). Ce type de schéma permet d’isoler totalement la masse de l’appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au châssis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d’une excellente immunité face aux perturbations parasites (perturbations radioélectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).

Facteur d'amortissement

Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'avec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lié au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maîtrise les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à osciller comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppé net après l'arrêt du signal, il n'oscille pas et se tient prêt pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibilité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.

Alimentation surdimensionnée

Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramètres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consomment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateurs surdimensionnés et des circuits de filtrage de très fortes valeurs capacitances pour fournir ce courant d'alimentation généreux et bien le « nettoyer ».

Le rodage

Durant les premières heures de fonctionnement, le son d'un appareil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rodé, un amplificateur fait preuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.

Les professionnels se laissent parfaitement, eux aussi, prendre au piège... Pour anecdote, une célèbre revue avait jugé assez sévèrement un SV129 tout neuf, à peine sorti de l'usine. Or, par expérience et connaissant très bien nos produits, nous savons parfaitement qu'après une centaine d'heures de rodage, cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste, équilibré, vivant et... tellement musical... Ce n'est là qu'une question de patience, mais aussi de richesse professionnelle!

Le rodage d'une électronique est assuré par le passage du courant électrique dans les composants. En règle générale, plus le courant est important, plus le rodage est rapide.

Sur un amplificateur de puissance, le temps de rodage est généralement plus long avec une électronique à transistors qu’avec un ampli à tubes. Sur un préamplificateur où les courants électriques sont de faible intensité, ce rodage peut être extrêmement long. Un minimum d’une bonne centaine d’heures d’utilisation est nécessaire, par exemple, pour qu’un préampli SA-93 atteigne tout son potentiel de musicalité.
