Type d'appareil	Amplificateur audio
Installation recommandée	Sur meuble solide, stable, éviter empilement
Ventilation	Éviter endroits mal ventilés et chaleur excessive
Protection environnementale	Éviter poussière, humidité, pluie
Câblage HP	Forte section, faible capacité
Câblage secteur	Câbles haut de gamme surdimensionnés
Lignes secteur	Deux lignes distinctes recommandées
Phase secteur	Respect impératif sur tout le système
Connexion enceintes	Respecter polarité bornes rouges et noires
Connexion source	Utiliser connexion symétrique (XLR) si possible
Entrées/sorties asymétriques	Équipées d'amplis opérationnels
Précaution câbles	Ne pas débrancher/brancher à l'ampli allumé
Mise en chauffe	Laisser chauffer 30 à 60 minutes avant écoute
Type d'amplification	Tubes, classe A ou AB
Garantie	Intervention uniquement par technicien agréé
Achat à l'étranger	Pas de garantie constructeur

FOIRE AUX QUESTIONS - CD-S3 VINCENT

Pourquoi mon CD ne se lit pas sur le VINCENT CD-S3 ?

Assurez-vous que le CD est propre et exempt de rayures. Vérifiez également que le format du CD est compatible avec le lecteur (CD, CD-R, CD-RW).

Comment puis-je connecter le VINCENT CD-S3 à mon amplificateur ?

Utilisez un câble RCA pour connecter la sortie audio du CD-S3 à l'entrée de votre amplificateur. Assurez-vous que l'amplificateur est éteint lors de la connexion.

Le VINCENT CD-S3 ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher l'appareil sur une autre prise électrique.

Comment régler le volume du VINCENT CD-S3 ?

Le CD-S3 ne dispose pas de contrôle de volume intégré. Le volume est réglé via votre amplificateur ou votre système audio connecté.

Le lecteur fait du bruit pendant la lecture, est-ce normal ?

Un léger bruit de mécanique peut être normal, mais des bruits excessifs peuvent indiquer un problème. Vérifiez que le CD est correctement inséré et propre.

Comment mettre à jour le firmware du VINCENT CD-S3 ?

Le VINCENT CD-S3 ne nécessite pas de mise à jour de firmware. Assurez-vous d'utiliser le produit selon les instructions du manuel.

Est-ce que le VINCENT CD-S3 lit les fichiers MP3 ?

Non, le VINCENT CD-S3 ne lit que les CD audio standard. Il ne prend pas en charge les fichiers MP3 ou d'autres formats numériques.

Mon CD-S3 ne reconnaît pas certains CD, que faire ?

Vérifiez que le CD est en bon état et compatible. Si le problème persiste, essayez de nettoyer le laser du lecteur avec un kit de nettoyage pour lecteur CD.

Comment changer le mode de lecture sur le VINCENT CD-S3 ?

Utilisez les boutons de navigation sur le panneau avant pour sélectionner le mode de lecture souhaité (lecture aléatoire, répétition, etc.).

MODE D'EMPLOI CD-S3 VINCENT

On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pourraient s'avérer préjudiciables à la qualité d'écoute de vos équipements et lecteurs Vincent™.

Installation

Installez vos appareils sur ou dans des meubles solides, parfaitement stables.

N'empilez jamais vos appareils : ce positionnement est instable et dangereux d'un point de vue « thermique ». La chaleur des appareils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.

Évitez les endroits exposés à une forte chaleur, les zones excessivement poussiéreuses et les locaux humides (ne jamais exposer un appareil à la pluie).

Les câbles

Les alimentations des appareils Vincent étant totalement surdimensionnées ; les résultats d'écoute sont totalement tributaires de la mise en œuvre des produits et une attention toute particulière doit donc être apportée au cablage :

. Cablage HP :

Impérativement de forte section et peu capacité.

Alimentation Secteur :

. Équiper les amplificateurs de câbles secteur de haut de gamme surdimensionnés

Impérativement tirer 2 lignes secteurs :

une pour les sources et préamplificateur

une pour les amplificateurs

1. Repérer impérativement la phase secteur de tous les maillons du système

Connexions

Pour relier des enceintes à un amplificateur, veillez bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.

En cas de doute sur la phase de l'enceinte : débranche le câble côté ampli et laissez-le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observez le woofer. Reliez une pile de 1,5 V au câble (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du woofer semble sortir de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.

Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les appareils dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces appareils sont équipées d'amplificateur opérationnels « amplis OP » (symétrisation, désymétrisation) qui altèrent la qualité du son.

. Ne jamais débrancher ou brancher des câbles d'enceinte lorsque l'amplificateur est allumé.

Mise en chauffe

Un ampli et un préampli bien chauds sonnent 100 fois mieux que des produits « froids »

Vos électroniques Vincent™ sont des athlètes de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sûr, mais les performances seront bien en dessous du potentiel réel de ces produits...

En règle générale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).

De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heure, environ, avant d'écouter.

Garantie constructeur

. Ne jamais démonter un appareil. Tout démontage ou intervention par une autre personne qu'un technicien agréé Vincent TM entraîne une annulation systématique de la garantie constructeur.

. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.

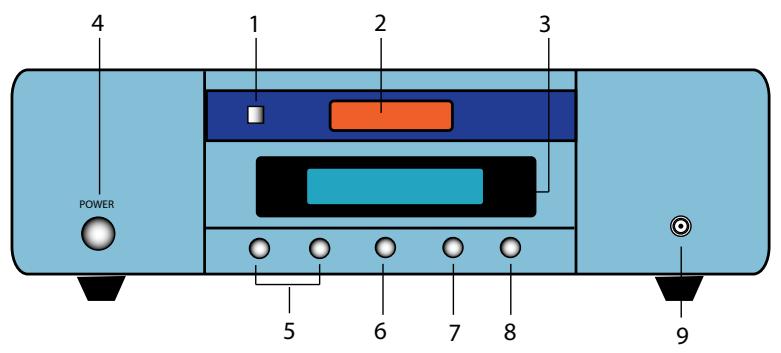

Face avant

1. Récepteur infrarouge de la télécommande
2. Affichage des multifonctions (voir section suivante)
3. Plateau porte CD
4. Commande de mise sous tension
5. Commande de changement de piste
6. Commande de lecture ou de pause
7. Commande d'arrêt de programme
8. Commande d'ouverture du plateau porte CD
9. Voyan HDCD

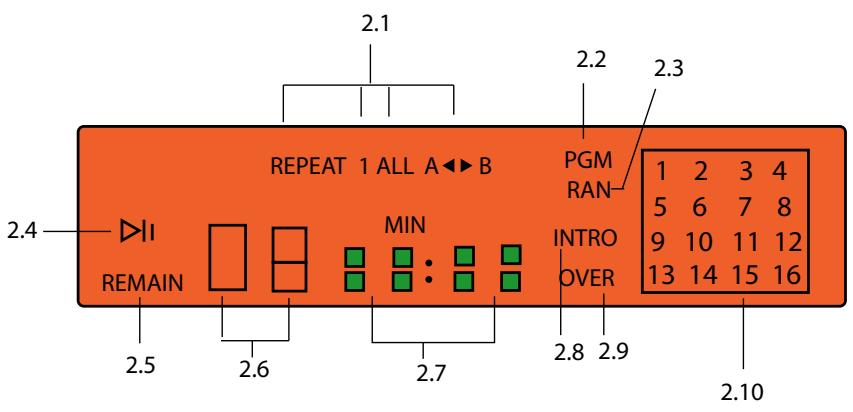

Afficheur

1. Fonction de répétition

1: Repète le morceau

All: Répète tout le CD

AB: Répète le passage à l'intérieur du CD

2.2 PGM: Programmation (touche 7 de la télécommande) 2.3 RAN: Lecture aléatoire (touche 8 de la télécommande) 2.4 Play/Pause: Lecture ou pause 2.5 Remain : Temps restant jusqu'à la fin d'une piste ou d'un disque complet 2.6 Indicateurs N° de piste 2.7 Indicateur du temps écoulé en minutes et secondes 2.8 Intro : Lit les 10 premières secondes de chaque piste 2.9 Over: Indique qu'il y a plus de 16 pistes sur le disque 2.10 Indique le n° de la piste

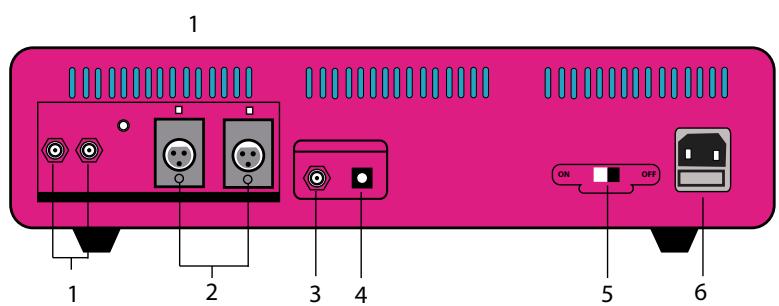

Face arrière

1. Sorties asymétriques sur cinch
2. Sorties symétriques sur XLR. Sortie digitale sur cinch.
3. Sortie digitale sur prise optique
4. Connexion de prise de terre
5. Connexion au secteur et fusible de protection T5A/250V

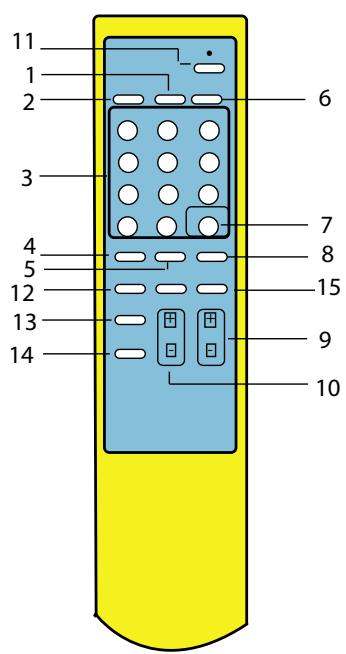

Télécommande

1. Commande d'indication du temps restant
2. Variation de l'intensité lumineuse de l'affichage
3. Programmation accès direct aux pistes
4. Répétition d'un passage à l'intérieur d'une piste
5. Lecture des 10 premières secondes de toutes les pistes
6. Le disque étant sur le mode : stop, cette commande

annule toutes les options choisies

1. Commande de programme
2. Commande de lecture aléatoire
3. Commande de volume, sortie analogique
4. Commande d'avance ou de retour à l'intérieur d'une piste
5. Commande d'ouverture et fermeture du tiroir
6. Commande de répétition
7. Commande de Lecture/Pause
8. Commande d'arrêt de programme
9. Saut de plages Avant et Arrière

- Caractéristiques techniques :

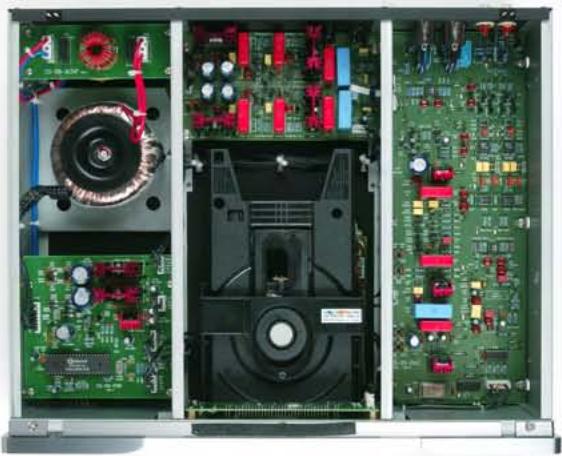

Type: Lecteur de CD schéma symétrique, étages de sorties en pure Classe A Alimentation: Transformateur toroidal FCC découpé, disposé dans un compartiment blindé Chassis anti-vibratoire de 10 kg avec renforts métalliques internes Niveau de sortie: 2V ± 1,6 dB Rapport signal/bruit: >95 dB Plage dynamique: >100 dB Déconnexion des canaux: >90 dB Distortion harmonique: <0,003 % (1 kHz/1V) Bande passante: 10 Hz - 20 kHz ± 0,5 dB Convertisseur audio: burr-brown PCM 1732 - 24 bits 96 kHz HDCD: où Dimensions: 430 x 135 x 330 mm Poids: 10 kg

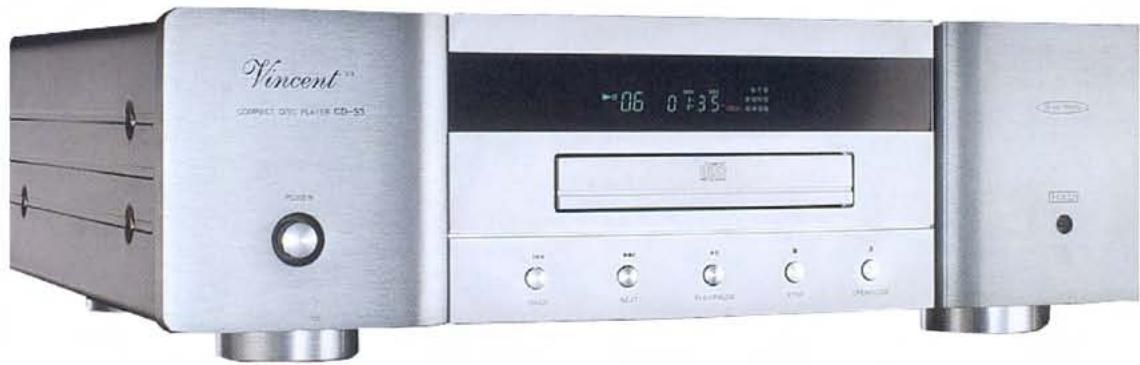

Descriptif du produit :

Le CD-S3 est un lecteur qui se désigne par son esthétique sonore particulièrement transparente, détaillée et précise, mais sans excès. Il mise sur la linéarité de réponse en fréquence, la justesse de restitution des timbres et la rapidité de réaction sur les transitoires. Son schéma de type Classe A garantit une absence totale de distorsion, même sur les signaux de très faibles niveaux. Rigueur de restitution des timbres, respect total de la phase et des micros informations sont, entre autres, les grandes qualités qui caractérisent le moyen ce lecteur de très haut niveau.

Informations complémentaires :

Sortie casque: non Sorties audio numériques: 1 Coaxiale Cinch, 1 Optique Sorties audio analogiques: 1 paire Cinch, 1 paire XLR Mécanique: Philips CD-7 série II Formats traités: CD audio Consommation: 28 W

La classe A

La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » lié à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleureux. L'amplification en Classe A, par contre, se caractérise par un faible rendement, d'où un échauffement très important des circuits. De plus, les étages de sortie fonctionnent en permanence « à fond », on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce principe de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.

Dans un schéma asymétrique classique, on dispose d’un point « chaud » et d’une masse pour véhiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est véhiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de référence « 0 V » (elle ne véhicule pas la musique). Ce type de schéma permet d’isoler totalement la masse de l’appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au châssis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d’une excellente immunité face aux perturbations parasites (perturbations radioélectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).

Facteur d'amortissement

Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'avec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lié au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maîtrise les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à osciller comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppé net après l'arrêt du signal, il n'oscille pas et se tient prêt pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibilité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.

Alimentation surdimensionnée

Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramètres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consomment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateurs surdimensionnés et des circuits de filtrage de très fortes valeurs capacitances pour fournir ce courant d'alimentation généreux et bien le « nettoyer ».

Le rodage

Durant les premières heures de fonctionnement, le son d'un appareil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rodé, un amplificateur fait preuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.

Les professionnels se laissent parfois, eux aussi, prendre au piège... Pour anecdote, une célèbre revue avait jugé assez sévèrement un SV129 tout neuf, à peine sorti de l'usine. Or, par expérience et connaissant très bien nos produits, nous savons parfaitement qu'après une centaine d'heures de rodage, cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste, équilibré, vivant et... tellement musical... Ce n'est là qu'une question de patience, mais aussi de richesse professionnelle!

Le rodage d'une électronique est assuré par le passage du courant électrique dans les composants. En règle générale, plus le courant est important, plus le rodage est rapide.

Sur un amplificateur de puissance, le temps de rorage est généralement plus long avec une Electronique à transistors qu'avac un ampli a tubes. Sur un préamplificateur ou les courants électriques sont de faible intensité, ce roage peut être extrémement long. Un minimum d'une bonne centaine d'heures d'utilisation est nécessaire, par exemple, pour qu'un préampli SA-93atteigne tout son potentiel de musicalité.
