Type d'appareil	Amplificateur audio
Installation	Sur meubles solides et stables, éviter chaleur et humidité
Alimentation	Secteur surdimensionné, câbles haute qualité recommandés
Câblage HP	Section forte et faible capacité
Connexion enceinte	Respecter la phase, bornes rouges et noires
Phase audio	Vérifier phase entre amplificateur et enceintes
Mise en chauffe	Chauffer 30 minutes avant usage intensif
Garantie	Annulation en cas d'intervention non agréée
Précautions	Ne pas exposer à la pluie ni à la chaleur excessive
Utilisation câbles secteur	Câbles haut de gamme surdimensionnés
Durée de chauffe recommandée	Environ une demi-heure avant écoute
Compatibilité	Utilisation avec préamplificateur et sources
Maintenance	Intervention uniquement par technicien agréé
Conditions d'écoute	Éviter erreurs d'installation pour qualité optimale

FOIRE AUX QUESTIONS - CD-S1.1 VINCENT

Que faire si le lecteur CD ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au lecteur. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Pourquoi le lecteur ne lit pas certains CD ?

Assurez-vous que les CD ne sont pas rayés ou sales. Essayez un autre CD pour vérifier si le problème persiste. Si le problème continue, il se peut que le lecteur ait besoin d'un nettoyage ou d'une réparation.

Comment réinitialiser le lecteur CD-S1.1 ?

Débranchez le lecteur de l'alimentation pendant 30 secondes, puis rebranchez-le. Cela réinitialisera le système.

Le son est distordu ou faible, que faire ?

Vérifiez les réglages de volume sur le lecteur et sur votre amplificateur. Assurez-vous également que les câbles audio sont correctement connectés et en bon état.

Le lecteur ne reconnaît pas la télécommande, que faire ?

Vérifiez que la pile de la télécommande est correctement installée et fonctionne. Essayez de rapprocher la télécommande du lecteur. Si le problème persiste, remplacez la pile.

Comment mettre à jour le firmware du lecteur ?

Visitez le site officiel de VINCENT pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Le lecteur émet un bruit étrange, que faire ?

Un bruit anormal peut indiquer un problème mécanique. Éteignez le lecteur et débranchez-le. Contactez le service après-vente pour obtenir une assistance.

Comment changer la langue de l'affichage ?

Accédez au menu des paramètres en utilisant la télécommande, puis naviguez jusqu'à l'option de langue pour sélectionner votre préférence.

MODE D'EMPLOI CD-S1.1 VINCENT

On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pouraient s'avérer préjudiciaibles à la qualité d'écoute de vos电子iques et lecteurs Vincent™.

Installation

Installez vos apparecs sur ou dans des meubles solides, parfaitement stables.

N'empilez jamais vos apparéils : ce positionnement est instable et dangereux d'un point de vue « thermique » La chaleur des apparéils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.

Evitez les endroits exposés à une force chaleur, les zones excessivement poussièuses et les locaux humides (ne jamais exposer un apparéil à la pluie).

Les cables

Les alimentations des apparciels Vincent etant totalement surdimensionnées ; les résultats d'ecoute sont totalement tributaires de la mise en oeuvre des produits et une attention toute particuliere doit donc etre apportee au cablage :

.Cablage HP :

Impératifement de forte section et peu capacité.

Alimentation Secteur :

.Equiper les amplificateurs de cables secteur de haut de gamme surdimensionnés

Impératifement tirer 2 lignes secteurs :

une pour les sources et préamplificateur

une pour les amplificateurs

1.Reperer imparativement la phase secteur de tous les maillons du systeme

Connexions

Pour reli der enceintes a un amplificateur, veilz a bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.

En cas de doute sur la phase de l'enceinte : débranche le cable côté ampli et laissez le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observez le boomer. Reliez une pile de 1,5 V au cable (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du boomer semble sorting de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.

Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les appareils dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces appareils sont équipées d' amplificateur opérationnels « amplis OP » (symétrisation, désymétrisation) qui altermènt la qualité du son.

. Ne jamais débrancher ou brancher des cables d'enceinte lorsque l'amplificateur est allumé.

■ Mise enchauffe

. Un ampli et un préampli bien chauds sonnent 100 fois moins que des produits « froids »

Vos electroniques Vincent™ sont des athétés de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sur, mais les performances seront bien en dessous du potentiel réel de ces produits...

En regle generale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).

De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heures, environ, avant d'écouter.

Garantie constructeur

. Ne jamais démonter un apparéil. Tout démontage ou intervention par une autre personne qu'un technicien agréé Vincent^TM entraîne une annulation systématique de la garantie constructeur.

. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.

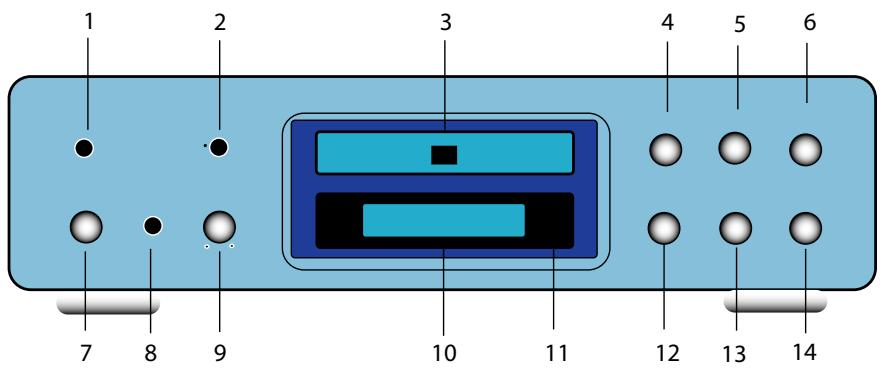

Face avant

1.Voyant de préchauffage
2.Voyant HDCD
3. Plateau porte CD
4. Ouverture du tiroir CD
5. Bouton de Lecture ou Pause
6. Bouton Arret lecture (Stop)
7. Commande de mise sous tension
8. Prise casque
9. Réglage du volume casque
0. Afficheur (cf : section suivante)
1. Récepteur infra rouge de la télécommande
2. Bouton de répétition
13/14. Bouton de saut de plage Avant/Arrière

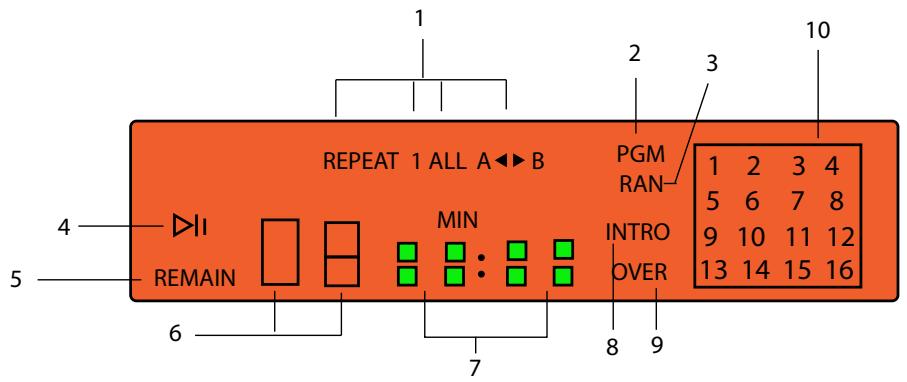

Afficheur

1.Fonction de repetition
1:Répète le morceau
All: Répète tout le CD
A<>B: Repète le passage à l'intérieur du CD
2.PGM:Programmation(touche7de la telecommande)
3. RAN: Lecture aléatoire (touché 8 de la télécommande)
4. Play/Pause :Lecture ou pause
5. Remain : Temps restant jusqu'à la fin d'une piste ou d'un disque complet
6. Indicateurs N° de piste
7. Indicateur du temps écoué en minutes et secondes
8. Intro : Lit les 10 premières secondes de chaque piste
9. Over: Indique qu'il y a plus de 16 pistes sur le disque
10.Indique le n° de la piste

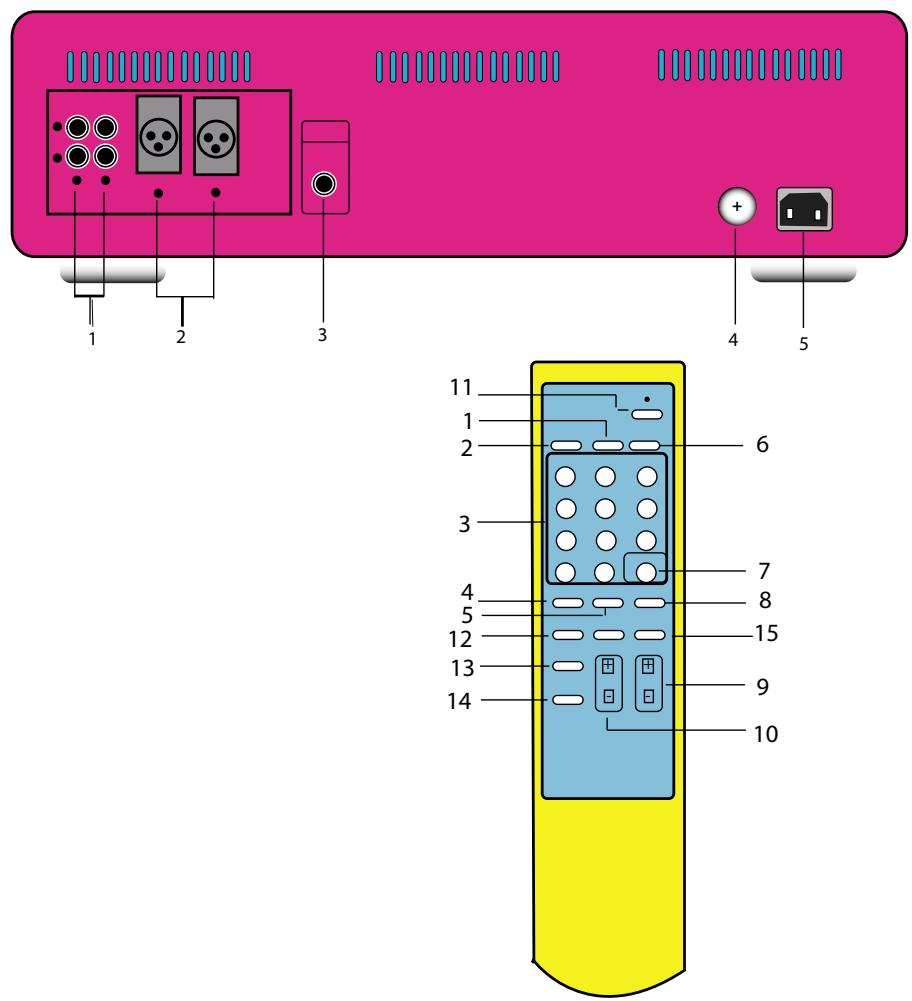

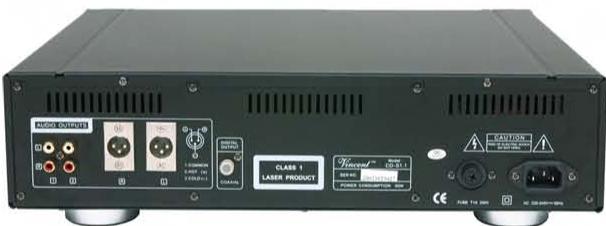

Face arrière

1. Sorties analogiques sur connecteurs cinch
2. Sorties analogiques sur connecteurs XLR
   3.Sortie numérique
3. Porte fusible
4. Prise secteur

Telecommande

1. Commande d'indication du temps restant
2. Variation de l'intensité lumineuse de l'affichage
3. Programmation accès direct aux pistes
4. Répétition d'un passage à l'intérieur d'une piste
5. Lecture des 10 premières secondes de toutes les pistes
6. Le disque étant sur le mode : stop, cette commande annule toutes les options choisises
7. Commande de programme
8. Commande de lecture aléatoire
9. Commande de volume, sortie analogue
10. Commande d'avance ou de return à l'intérieur d'une piste
11. Commande d'ouverture et fermetre du tiroir
12. Commande de répétition
13. Commande de Lecture/Pause
14. Commande d'arrêt de programme
15. Saut de plages Avant et Arriere

CD-S1.1

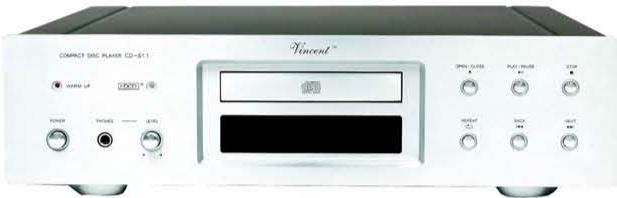

- Caracteristiques techniques:

Type: Lecteur de CD. Etages de sorties à lampes avec une 6N16

Alimentation: transformateur toroidal FCC, dispose dans un compartment bliné

Chassis anti-vibratoire de 8,5kg avec renforts metalliques internes

Niveau de sortie: 2V± 1,6 dB

Rapport signal/bruit: >95 dB

Plage dynamique: >100 dB

Séparation des canaux: > 90 dB

Distortion harmonique: < 0.003% (1 kHz/1V)

Bande passante: 10Hz - 20kHz± 0,5dB

Convertisseur audio: burr-brown PCM 1716 - 24 bits 96kHz

HDCD:oui

Dimensions: 430 × 106 × 328 ~mm

Poids: 8,5kg

Couleur: argent / noir

Prix: 890€

Descriptif du produit:

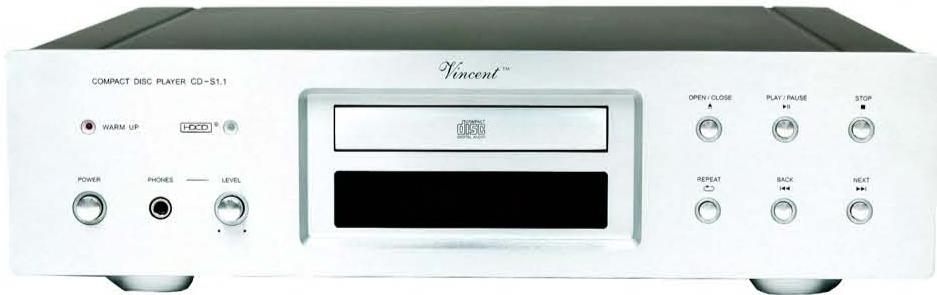

Propose à un prix d'entrée de gamme, le CD-S1.1 n'en est pas moins un « grand » lecteur CD de haut niveau. Utilisant la technologie hybride chère à Vincent, ce lecteur propose une esthetique sonore particulièrement fluide et transparente, riches en détails, mais également chaleuruse sur les timbres les plus délicats. L'écoute est particulièrement linéaire, grâce à l'utilisation d'un « mini-tube » 6N16 dans l'étage de sortie, tube qui apporte une matière réalisée aux timbres sans pour autant arrondir les attaques de notes. Un lecteur CD propre, naturel, vivant et d'une élégance sonore remarquable.

Informations complémentaires:

Sortie casque: oui

Sorties audio numériques: 1 Coaxiale Cinch

Sorties audio analogiques: 2 paires Cinch sur l'étage de sortie à lampe / 1 paire XLR symétrisée par amplis OP avant l'étage de sortie à lampe

Mécanique: Philips CD-7 série II

Formats traits: CD audio

Consonmation:28W

Presse : Recommandé NRDS

La Classe A

La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » liée à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleurux. L'amplification en Classe A, par contre, se caractérisse par un faible rendement, d'ou un échauffement très important des circuits. De plus, les étages de sorties fonctionnent en permanence « à fond», on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce prince de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.

Scheme symétrique

Dans un schéma asymétrique classique, on dispose d'un point « chaud » et d'une masse pour vehiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est vehiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de réference « 0 V » (elle ne vehicule pas la musique). Ce type de schéma permet d'isoler totalément la masse de l'appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au chassis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d'une excellente immunité face aux perturbations parasites (perturbations radioelectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).

Facteur d'amortissement

Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'vec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lie au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maître les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à oscillator comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppe net après l'arrêt du signal, il n'oscille pas et se tient prét pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.

Alimentation surdimensionnée

Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramétres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consommment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateursursurdimensionnés et des circuits de filtrage de très fortes valeurs capacités pour fournir ce courant d'alimentation généreux et bien le « nettoyer »

Le rodage

Durant les premières heures de fonctionnement, le son d'un apparéil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rode, un amplificateur fait préuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.

Les professionnels se laissent parfoids, eux aussi,prendre au piège... Pour anecdote,une célebre revue avait jugé assez séverement un SV129 tout neuf,a peine sorti de l'usine.Or,par experience et connaissant très bien nos produits,nous savons parfaitement qu'après une centaine d'heures de rodage,cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste,equilibré,vivant et ... tellement musical... Ce n'est la qu'une question de patience,mais aussi de riqueur professionnelle!

Le rodage d'une électronique est assure par le passage du courant électrique dans les composants. En règgle générale, plus le courant est important, plus le rodage est rapide.

Sur un amplificateur de puissance, le temps de rorage est généralement plus long avec une Electronique à transistors qu'avac un ampli a tubes. Sur un préamplificateur ou les courants électriques sont de faible intensité, ce roage peut être extrémement long. Un minimum d'une bonne centaine d'heures d'utilisation est nécessaire, par exemple, pour qu'un préampli SA-93atteigne tout son potentiel de musicalité.
