Intitulé	Description
Type de produit	Imprimante photo numérique
Caractéristiques techniques principales	Résolution d'impression jusqu'à 4800 x 1200 dpi optimisée
Alimentation électrique	Adaptateur secteur 100-240V AC
Dimensions approximatives	30 x 15 x 10 cm
Poids	1.5 kg
Compatibilités	Compatible avec Windows et Mac OS
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Adaptateur 19V
Puissance	Consommation maximale de 30W
Fonctions principales	Impression de photos, impression sans bordure, impression rapide
Entretien et nettoyage	Nettoyage des têtes d'impression recommandé régulièrement
Pièces détachées et réparabilité	Disponibilité de cartouches d'encre et pièces de rechange
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales utiles	Vérifier la compatibilité avec les systèmes d'exploitation avant l'achat

FOIRE AUX QUESTIONS - PHOTOSMART 100 COMPAQ

Comment installer la COMPAQ PHOTOSMART 100 ?

Pour installer la COMPAQ PHOTOSMART 100, commencez par déballer l'imprimante et brancher le câble d'alimentation. Ensuite, installez les cartouches d'encre en suivant les instructions fournies dans le manuel. Enfin, connectez l'imprimante à votre ordinateur via le câble USB ou le réseau sans fil.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'imprimante. Essayez une autre prise pour vous assurer que le problème ne vient pas de l'alimentation. Si l'imprimante ne s'allume toujours pas, il se peut qu'elle nécessite une réparation.

Comment résoudre le problème d'impression floue ?

Pour résoudre le problème d'impression floue, vérifiez d'abord que les cartouches d'encre sont correctement installées et qu'elles ne sont pas vides. Exécutez un nettoyage des têtes d'impression via le logiciel de l'imprimante. Assurez-vous également que le papier utilisé est adapté à l'imprimante.

L'imprimante ne reconnaît pas la cartouche d'encre, que faire ?

Assurez-vous que la cartouche est compatible avec la COMPAQ PHOTOSMART 100. Retirez la cartouche et nettoyez les contacts métalliques avec un chiffon sec. Réinsérez la cartouche en vous assurant qu'elle est bien enclenchée.

Comment connecter l'imprimante à un réseau Wi-Fi ?

Pour connecter l'imprimante à un réseau Wi-Fi, accédez au menu des paramètres de l'imprimante, choisissez l'option 'Réseau sans fil' et suivez les instructions pour sélectionner votre réseau Wi-Fi et entrer le mot de passe.

Pourquoi l'imprimante fait-elle des bruits étranges ?

Des bruits étranges peuvent indiquer un bourrage papier ou un problème avec les pièces internes. Vérifiez et retirez tout papier coincé dans l'imprimante. Si le bruit persiste, il peut être nécessaire de contacter un technicien.

Comment mettre à jour le logiciel de l'imprimante ?

Pour mettre à jour le logiciel de votre COMPAQ PHOTOSMART 100, visitez le site web de COMPAQ, recherchez votre modèle d'imprimante et téléchargez les dernières mises à jour logicielles. Suivez les instructions d'installation fournies.

Que faire si l'imprimante ne se connecte pas à l'ordinateur ?

Vérifiez que le câble USB est correctement connecté ou que la connexion sans fil est active. Redémarrez l'imprimante et l'ordinateur. Assurez-vous également que les pilotes de l'imprimante sont installés et à jour sur votre ordinateur.

MODE D'EMPLOI PHOTOSMART 100 COMPAQ

guide d'impression photo

HP Photosmart 100

Table des matières

où trouver les informations 2

Affichage du guide d'utilisation 3

2 Mise en route 5

guide de référence rapide 5 faces avant et arrêt de l'imprimante 10 face avant de l'imprimante avec bac papier ouvert 11 panneau de configuration 12 écran LCD 13 icônes de l'écran LCD 14

Configuration de l'imprimante 17

déballage de l'imprimante 17 connexion de l'adaptateur secteur 18 mise sous tension/hors tension de l'imprimante 19 chargement du papier 20 installation ou retrait de la cartouche d'impression 22

3 Impression à partir de cartes mémoire 27

Types de cartes prises en charge 27

Insertion d'une carte mémoire 28

insertion d'une carte mémoire CompactFlash 29 insertion d'une carte mémoire SmartMedia 30 insertion d'une carte mémoire Memory Stick 31

lecture de l'état de la carte mémoire 32 utilisation de l'écran LCD de configuration 34 impression de vos photos 36

sélection du format de la photo 37 sélection des photos à imprimer 38 sélection du nombre d'exemplaires 42 exemples 43

impression d'une planche-contact 45 annulation d'un travail d'impression 47 rétablissement des paramètres d'impression 48

4 Impression à partir de fichiers DPOF 49

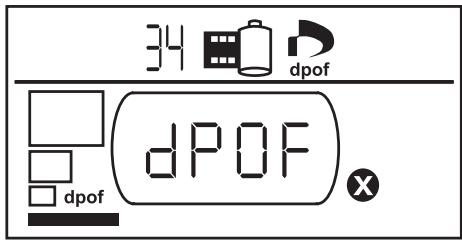

impression d'un fichier DPOF 49

Quitter le mode DPOF 51

retour au mode DPOF 51

5 Entretien et nettoyage 53

Transport de votre imprimante 53

Stockage de l'imprimante et des consommables 55

Stockage de votre imprimante 55

Stockage de la cartouche d'impression 55

Stockage du papier 55

Nettoyage de votre imprimante 56

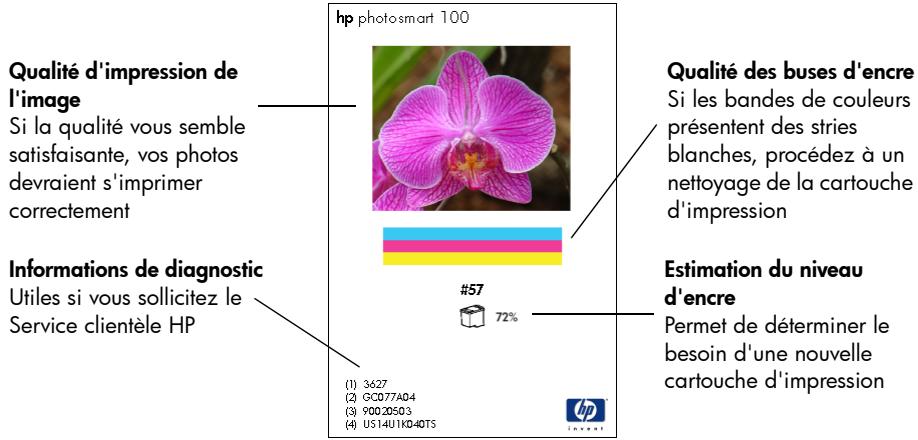

Impression d'une page de test 56

6 Dépannage 59

Lecture des voyageants 59

voyant de l'imprimante 60

Voyant de la carte mémoire 61

écran LCD 62

Interprétation des conditions d'erreur 64

problèmes de carte mémoire 64 problèmes de cartouche d'impression 68 problèmes de papier 69

Autres problèmes d'impression 70 Aide complémentaire 74

Spécifications 75 Copyright et marques 76 Index 77

1 Bienvenue

Merci d'avoir choisi l'imprimante hp photoSmart 100 ! Grâce à cette nouvelle imprimante photo compacte simple d'utilisation, vous pouvez :

imprimer de splendides photos à partir de la carte mémoire de votre appareil photo numérique sans ordinateur; imprimer une planche-contact contenant toutes les photos de la carte mémoire de votre appareil photo numérique; imprimer facilement et rapidement des photos au format 10× 15~cm

La section "configuration de l'imprimante", page 17 vous permettra de configurer votre imprimante.

Ce guide explique comment utiliser votre nouvelle imprimante sans ordinateur. Il comprend un guide de référence rapide destiné à vous familiariser avec votre matériel, ainsi que de nombreuses informations détaillées relatives à l'impression et au dépannage.

Vous pouvez connecter l'imprimante à votre ordinateur et enregistrer vos photos sur le disque dur afin de les retoucher, les envoyer à vos amis et votre famille par courrier électronique ou les utiliser dans vos projets créatifs. Pour de plus amples informations sur l'utilisation de votre imprimante avec un ordinateur, reportez-vous au guide d'utilisation consultable à l'écran disponible sur le CD du logiciel hp photoSmart.

Où trouver les informations

	Guide d'installation	Suivez les instructions de ce guide pour installerrapidement et facilement votre imprimante.
	Guide d'impression photo (leprésent guide!)	Ce guide vous permettra d'obtenir des information relatives à l'utilisation de votre nouvelle imprimante sans ordinateur.
	Guide d'utilisation consultable à l'écran	Ce guide (contenu sur le CD-ROM du logiciel de l'imprimante) vous permettra d'obtenir des information relatives à l'utilisation de votre imprimante avec un ordinateur.
	Brochure Services et assistance	Cette brochure vous informe des conditions de garantie de l'imprimante et de la législation concernant l'appareil. Elle vous permittra par ailleurs d'obtenir de l'aide.

Affichage du guide d'utilisation

Remarque: pour pouvoir visualiser le Guide d'utilisation consultable à l'écran, vous devez disposer d'Adobe® Acrobat® Reader® version 4.0 ou ultérieure pour pouvoir accéder au Guide d'utilisation consultable à l'écran. Si vous ne l'avez pas, vous serez invité à l'installer au préalable à partir du CD-ROM hp photoSmart.

Pour afficher le guide d'utilisation consultable à l'écran :

1. Insérez le CD-ROM hp photoSmart dans le lecteur prévu à cet effet.
2. Dans l'explorateur Windows ou Poste de travail, sélectionnez le lecteur de CD-ROM.
3. Ouvrez le dossier Acrobat, puis le dossier correspondant à votre langue.
4. Ouvrez le dossier pdf.
5. Cliquez deux fois sur le fichier photo.pdf, puis sur la photo de l'imprimante hp photoSmart 100.

2 Mise en route

Pour imprimer...	Utilisez ce papier...
des photos détourées	papier photo brillant, avec onglet 10 x 16,5 cm
des photos non détourées	papier photo brillant, sans onglet 10 x 15 cm
des pages de test et d'étabonnage	pages d'index vierges 10 x 15 cm

Différence entre les pages d'index et les planches-contact

page d'index = papier au poids spécifique

Utilisez des pages d'index vierges, de 10 × 15 cm pour imprimer les pages de test.

planche-contact = épreuve comportant les images numérotées des photos de votre carte mémoire

Imprimez une planche-contact afin de sélectionner les photos que vous souhaitez imprimer.

Différence entre le format du papier et le format de la photo

taille du papier = 10 x 15cm

Votre imprimante ne peut utiliser que ce format de papier.

format de la photo = 10× 15 cm, 6× 8 cm, ou 1,5× 2 cm

Vous pouvez imprimer vos photos dans ces trois formats.

Imprimer vos photos devient un jeu d'enfant! Placez du papier photo dans l'imprimante, installez la cartouche d'impression, insérez une carte mémoire contenant des photos, puis...

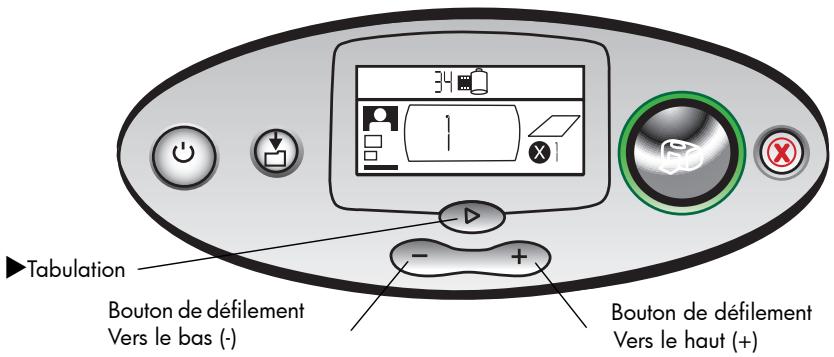

Utilisez le bouton

Tabulation pour déplacer le curseur vers la zone pour laquelle vous désirez modifier un paramètre. Essayez!

Utilisez les boutons de défilement Vers le haut (+) ou Vers le bas (-) pour afficher les réglages des différents paramètres.

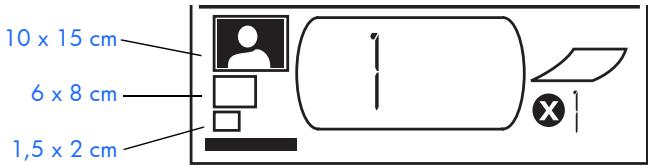

Prêt...

1. Définissez le format de la photo : lorsque le curseur clignote sous cette zone, utilisez les boutons Vers le haut (+) et Vers le bas (-) pour selectionner le format de photo.
2. Appuyez sur le bouton Tabulation pour passer à la zone suivante.
3. électionner le nombre de la photo à imprimer. Appuyez sur Imprimer.

Conseil : vous pouvez également avoir besoin d'imprimer une série de photos ou plusieurs exemplaires de la même photo.

Imprimez!

Appuyez sur le bouton Imprimer et admirez vos photos !

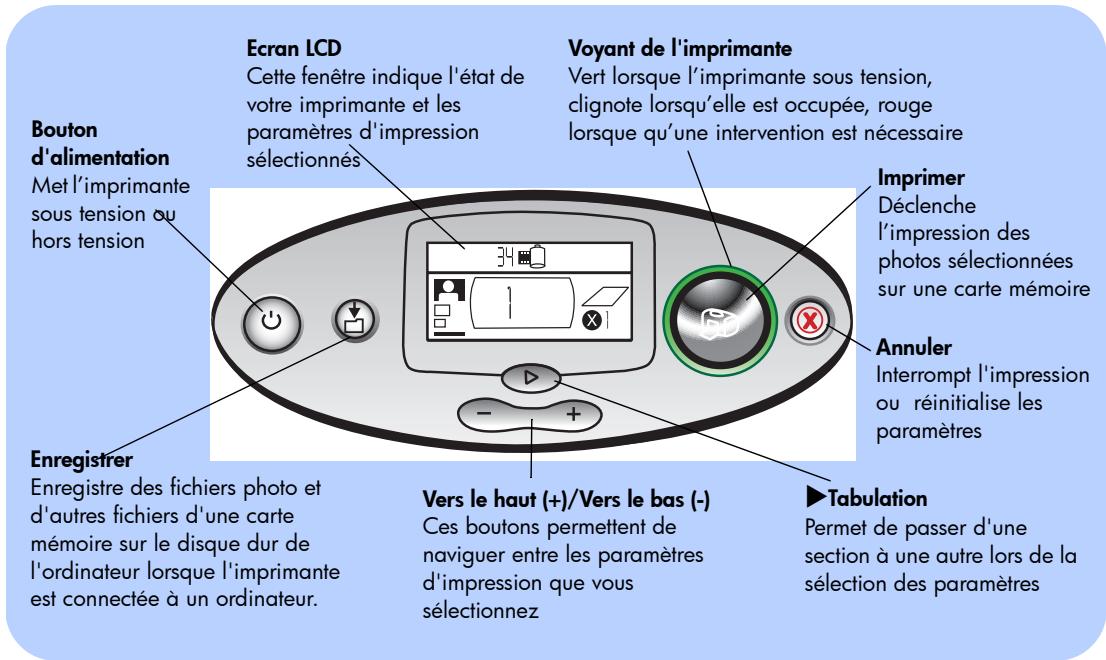

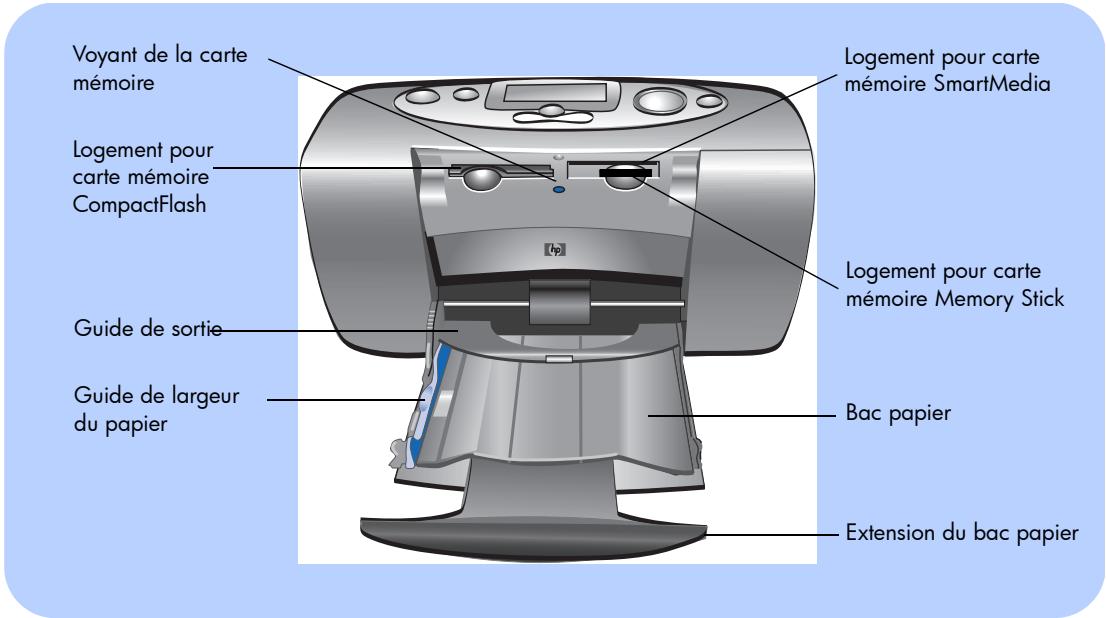

Faces avant et arrêt de l'imprimante

Face avant Panneau de configuration Volet du bac à papier Volet de la cartouche d'impression

Face arrière Port USB Trajectoire arrière du papier Prise adaptateur secteur

Important : assurez-vous que la trajectoire arrière du papier est dégagée.

Écran LCD

Remarque : les icônes de l'écran LCD sont présentées au cours des pages suivantes.

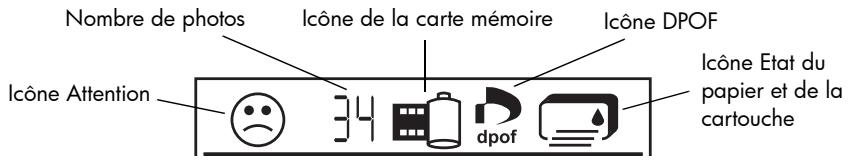

Icons de l'écran LCD

Les icônes de la partie supérieure de l'écran LCD indiquent l'état des différentes zones d'impression.

Icône	Description
Icône Attention	Indique un problème ; une intervention s'avère nécessaire sur l'imprimante.
Nombre de photos	Indique le nombre de photos disponibles sur la carte mémoire.
Icône Carte mémoire	Indique qu'une carte mémoire est insérée. Si cette icône n'apparait pas après l'insertion d'une carte mémoire, il est probable que la carte mémoire ne soit pas insérée correctement. Si l'icône clignote, la carte mémoire présente un problème.
Icône DPOF	Indique qu'un fichier de formulaire d'ordre d'impression (DPOF) se trouve sur la carte mémoire.
Icône Etat du papier et de la cartouche d'impression	Indique l'état du papier et de la cartouche d'impression. Si la goutte d'encre clignote, la cartouche d'impression doit être vérifiée. Si la section du papier (les lignes de la partie inférieure de l'icône) clignote, le papier doit être vérifié.

La partie inférieure de l'écran LCD vous permet de sélectionner le format des photos, le nombre de photos ou l'ensemble de photos et le nombre d'exemplaires à imprimer.

Conseil : utilisez le bouton ▷Tabulation pour vous déplacer d'une section à l'autre, vers la droite ou la gauche. Utilisez les boutons de défilé Vers le haut (+) ou Vers le bas (-) pour modifier les paramètres dans une section.

Section/icône	Description

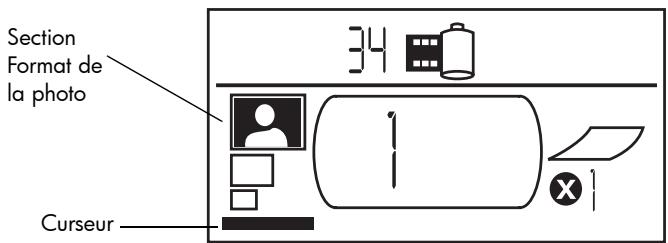

Section Format de la photo10 x 15 cm6 x 8 cm1,5 x 2 cm	Ces trois icônes indiquent le format de photo sélectionné.:Lorsque vous naviguez entre les différents formats de photo, l'icône correspondante s'affiche pour indiquer le format de photo sélectionné.
Section Choisir des photos21-24	Cette section indique le nombre de photos ou la série de photos à imprimer.

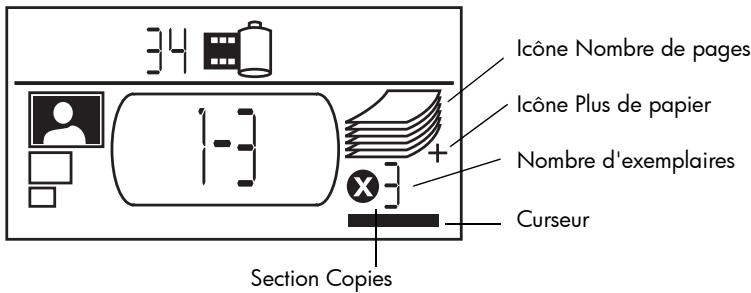

Section Copies3	Indique le nombre d'exemplaires à imprimer pour chaque photo.
Section/icone	Description

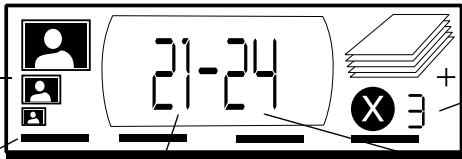

Curseur	Le curseur apparaît en dessous de la section où vous vous trouvez. Lorsque vous appuyez sur le bouton ▶Tabulation, le curseur passé à la section suivante.
Icône Nombre de pagesIcône Plus de papier	L'icône Nombre de pages affiche le nombre de feuilles de papier nécessaires pour terminer le travail d'impression en fonction des paramètres sélectionnés. L'icône peut afficher six pages au maximum. Si le travail d'impression requiert plus de six pages, l'icône Plus de papier apparaît à côte de la pile de feuilles.

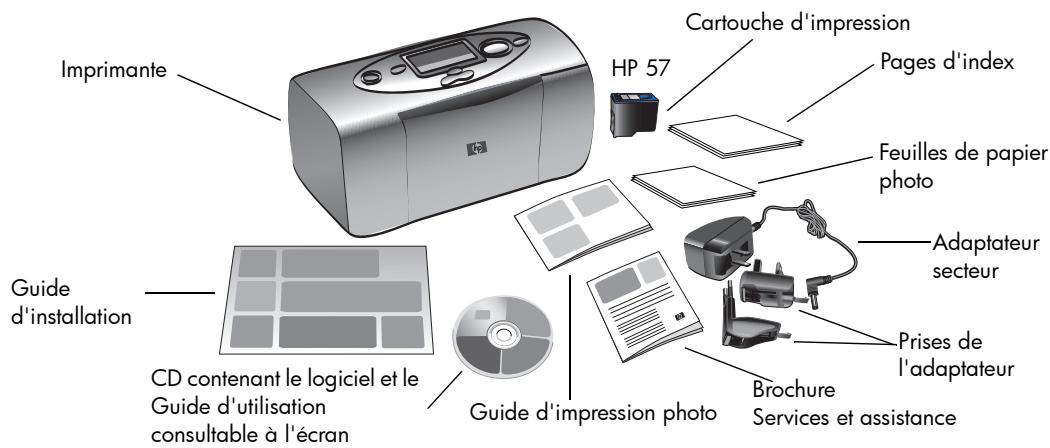

Déballage de l'imprimante

Vérifiez que vous disposez des éléments suivants :

Important : installez l'imprimante sur une surface plane et stable. Veillez à éloigner l'imprimante de 25 cm minimum de tout obstacle afin de permettre le déplacement du papier au cours de l'impression.

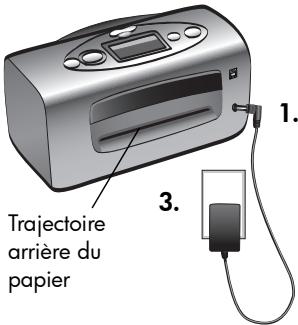

Connexion de l'adaptateur secteur

1. Insérez la plus petite extrémité de l'adaptateur secteur dans la prise destinée à l'adaptateur secteur, à l'arrière de l'imprimante. Assurez-vous qu'elle est connectée correctement.
2. Connectez la prise de l'adaptateur correspondant à votre zone géographique à l'adaptateur secteur.
3. Branchez l'adaptateur secteur dans une prise secteur.

Important: veillez à ce que le câble de l'adaptateur ne bloque pas la trajectoire arrière du papier.

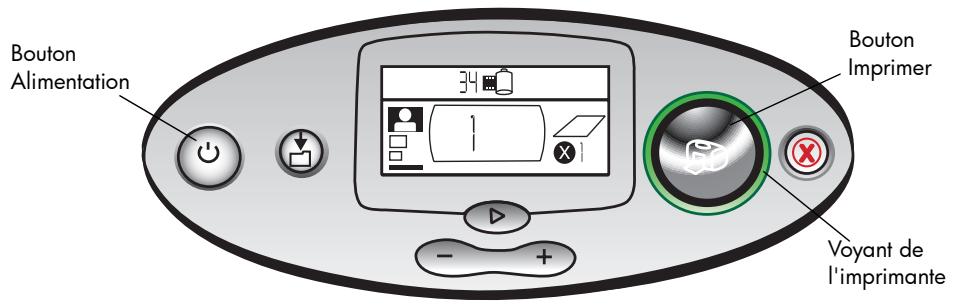

Mise sous tension/hors tension de l'imprimante

Appuyez sur le bouton Alimentation situé sur le dessus de l'imprimante.

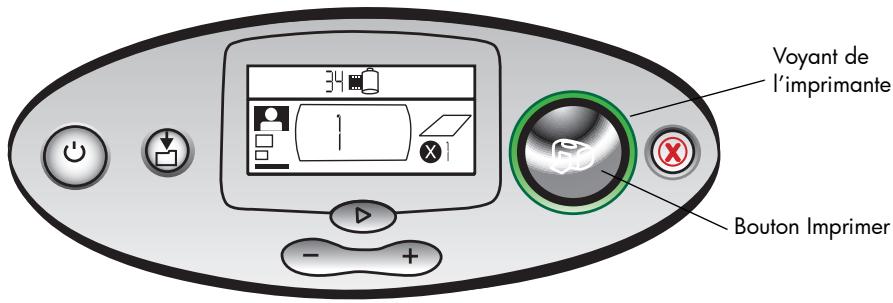

Le voyant de l'imprimante (situé autour du bouton Imprimer) est vert lorsque l'imprimante est sous tension. La mise sous tension prend environ 10 secondes.

Chargement du papier

Vous pouvez imprimer des photos en couleur sur du papier photo 10 × 15 ~cm, du papier ordinaire ou des pages d'index (avec ou sans onglet détachable). Utilisez du papier photo spécifique HP pour une meilleure qualité de sortie. Les papiers HP sont disponibles chez la plupart des revendeurs de matériel informatique ou de fournitures de bureau.

Les types de papier suivants peuvent être utilisés :

Nom ou type	Format	Utilisation
Papier photo HP, brilliant	10 x 16,5 cm avec onglet de 1,27 cm	Photos à partager avec vos amis, à joindre à vos couriers (lettres et cartes de visite) réimpressions, épréves détourées et photos numériques
Papier photo HP Premium Plus, brillant	10 x 16,5 cm avec onglet de 1,27 cm	Photos de résolution moyenne ou élevé, impressions pour album photo, photos à archiver et épréves détourées
pages d'index vierges	10 x 15 cm	Pages d'étabonnage de la cartouche d'impression, pages de test, impressions en qualité brouillon, créations de vos enfants et planches-contact (afin d'économiser le papier photo)
autres marques de papier photo	10 x 15 cm	Photos et planches-contact您noterez que les impressions détourées nécessitant du papier photo HP ou HP Premium Plus

Remarque : Au fur et à mesure de l'impression, le papier s'engage bien droit dans le logement, passe à l'arrêt de l'imprimante, puis de nouveau à l'avant. Assurez-vous que la trajectoire arrière du papier est dégagée sur 25 cm au minimum.

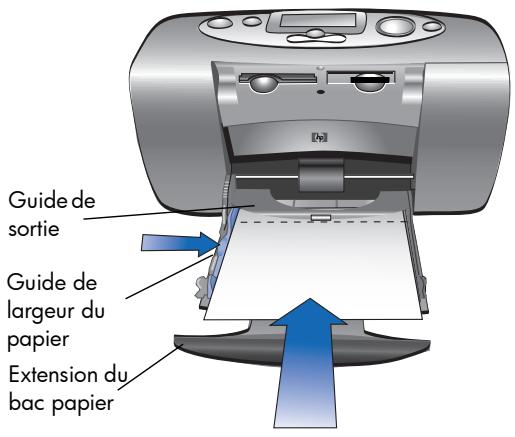

Pour charger le papier :

1. Ouvrez le volet du bac papier.
2. Tirez l'extension du bac papier à fond dans votre direction (pour l'extraire complètement de son logement).
3. Placez une pile de feuilles dans le bac papier et faites-la glisser sous le guide de sortie.

L'impression s'effectue sur la face supérieure du papier (située vers le haut). Si vous utilisez du papier photo, chargez la face brillante vers le haut. Si vous utilisez du papier à onglet, chargez le papier dans le bac de manière à ce que l'onglet reste en premier dans l'imprimante.

• Ne chargez pas plus de 20 feuilles de papier photo ou de pages d'index.
• N'utilisez qu'un type et qu'un format de papier en même temps. Ne mélangez pas les types et les tailles de papier dans le bac.
• Réglez le guide de largeur du papier contre le bord gauche du papier sans faire plier ce dernier. Ainsi, le papier s'engagera bien droit dans l'imprimante et vos photos seront imprimées correctement.

Installation ou retrait de la cartouche d'impression

Pour obtenir des performances optimales, utilisez uniquement des cartouches d'impression HP d'origine remplies en usine.

Attention : veillez à utiliser la cartouche d'impression adéquate (HP 57). Les dommages provoqués par la modification ou le replissage des cartouches HP sont explicitement exclus de la garantie HP.

Vous pouvez installer ou retirer la cartouche d'impression que l'imprimante soit sous tension ou hors tension. Lorsque vous insérez une nouvelle cartouche d'impression, l'imprimante imprime automatiquement une page d'étalonnage. Afin de économiser votre papier photo, imprimez la page d'étalonnage sur une page d'index.

Remarque: si l'imprimante est hors tension lorsque vous changez la cartouche d'impression, la page d'étalonnage s'imprimera lors de la prochaine mise sous tension.

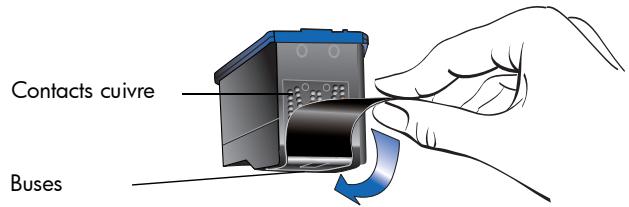

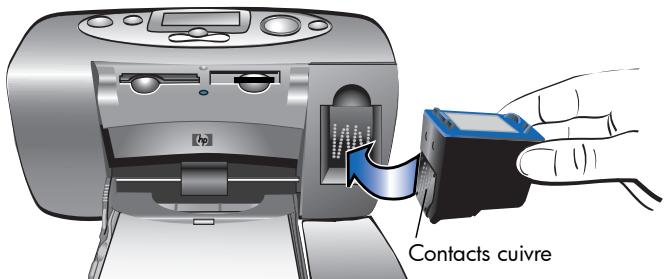

Pour installer la cartouche d'impression :

1. Retirez la nouvelle cartouche d'impression de son emballage, saisissez la languette rose et retirez la bande adhésive transparente.

Remarque: NE TOUCHEZ ni les buses, ni les contacts cuivre de la cartouche d'impression, vous risqueriez de les endommager.

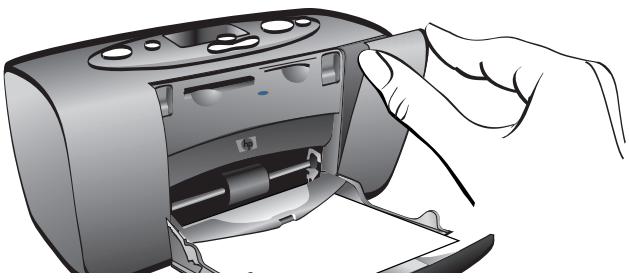

1. Ouvrez le volet de cartouche d'impression en le tirant vers le bas.

1. Introduisez la cartouche dans son berceau, en orientant les contacts cuivre vers l'intérieur de l'imprimante et les buses d'encre vers le bas.

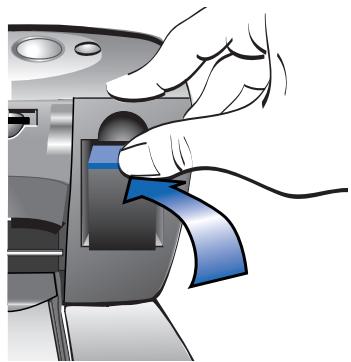

1. Poussez la cartouche dans son berceau jusqu'à ce que vous l'entendiez s'enclencher.
2. Refermez le volet de la cartouche d'impression.

À la fin de l'opération, une page d'étalonnage s'imprime automatiquement (si l'imprimante est hors tension, la page d'étalonnage s'imprimera à la prochaine mise sous tension de l'imprimante). La page d'étalonnage permet de s'assurer que la cartouche d'impression est correctement positionnée.

Page d'étalonnage

Pour référer la cartouche d'impression :

1. Ouvrez le volet de cartouche d'impression
2. Poussez la partie supérieure de la cartouche d'impression vers le bas tout en la tirant vers l'extérieur pour l'extraire de son berceau.
3. Retirez la cartouche de l'imprimante.

Types de cartes prises en charge

L'imprimante peut lire les cartes mémoire CompactFlash™ Type I ou II, SmartMedia™, ou Memory Stick™. Ces cartes sont fabriquées par différents fournisseurs et offrent différentes capacités de stockage. Vous pouvez vous procurer ces cartes mémoire chez votre revendeur d'appareil photo numérique ou dans la plupart des magasins de matériel informatique.

Attention : l'emploi d'un autre type de carte mémoire risque d'endommager la carte ou l'imprimante.

Remarque : les cartes mémoire IBM Microdrive™ ou les cartes Microdrive d'autres fabricants ne sont pas prises en charge.

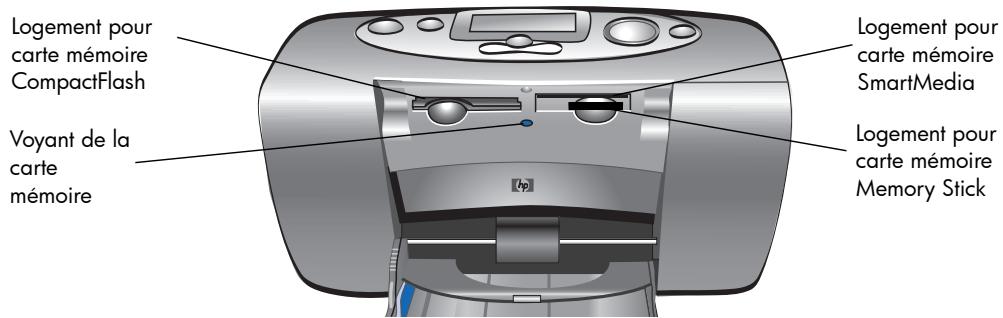

Insertion d'une carte mémoire

Votre imprimante comporte trois logements de carte mémoire différents. Le logement de carte mémoire utilisé dépend du type de carte mémoire dont vous disposez.

Attention : ne retirez pas la carte mémoire de l'imprimante pendant une opération de lecture ou d'écriture sur celle-ci (lorsque le voyant de la carte mémoire clignote). Vous pourriez endommager l'imprimante, la carte mémoire ou ALTERER les informations stockées sur cette dernière.

Remarque : n'utilisez qu'un seul logement de carte mémoire à la fois.

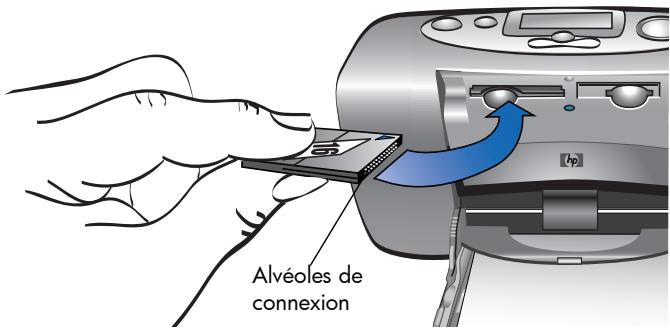

Insertion d'une carte mémoire compactflash

Ouvrez le volet du bac papier. Insérez la carte mémoire dans le logement de carte situé sur la gauche, en prenant soin d'insérer le bord dans l'alvéole de connexion en premier dans l'imprimante. Si une flèche figure sur l'étiquette de la carte mémoire, veillez à insérer la carte, étiquette vers le haut, de telle sorte que la flèche pointe vers le logement.

Remarque: si vous n'insérez pas correctement la carte mémoire CompactFlash, vous risquez d'endommager l'imprimante ou la carte, ou d'altérer les données stockées sur celle-ci. Si vous insérez la carte face inférieure vers le haut, le vant de la carte mémoire, l'icone Carte mémoire et le voyant de l'imprimante se mettent à clignoter. Retirez la carte et réinsérez-la correctement.

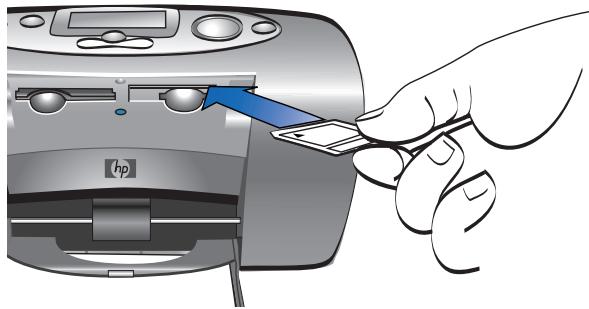

Insertion d'une carte mémoire smartmedia

Ouvrez le volet du bac papier. Insérez la carte mémoire dans le logement de carte supérieur droit. Insérez la carte de telle sorte que le bord de la carte comptant une encoche soit inséré en premier. Vérifiez également que les contacts métalliques de la carte sont situés sur la face inférieure.

Remarque: si vous insérez la carte face inférieure vers le haut, le voyant de la carte mémoire, l'icône Carte mémoire et le voyant de l'imprimante se mettent à clignoter. Retirez la carte et réinsérez-la correctement.

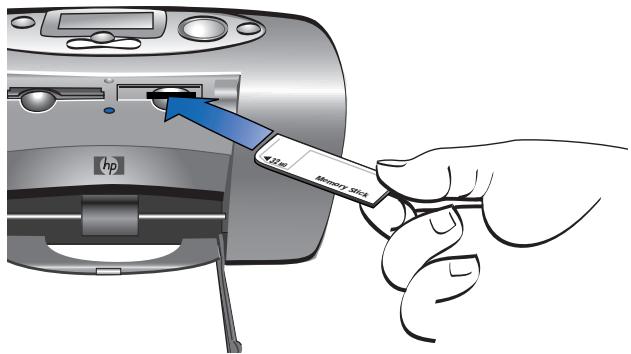

Insertion d'une carte mémoire memory stick

Ouvrez le volet du bac papier. Insérez la carte Memory Stick dans le logement de carte inférieur droit. Insérez la carte Memory Stick de telle sorte que les contacts métalliques de la carte soient situés sur la face inférieure et que la flèche soit située sur la face supérieure de la carte Memory Stick.

Remarque: si le voyant de la carte mémoire ne clignote pas, la carte est peut-être insérée face inférieure vers le haut. Retirez la carte et réinsérez-la correctement.

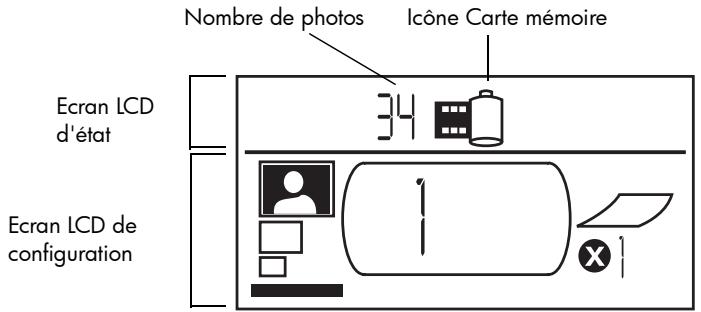

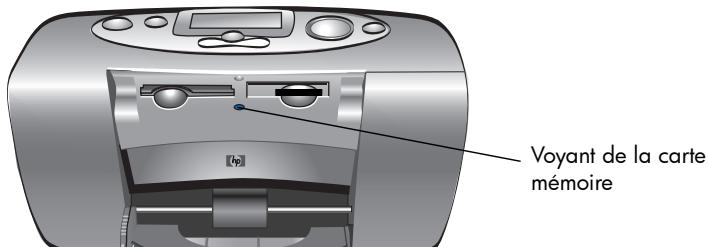

Lecture de l'état de la carte mémoire

Lorsque vous insérez une carte mémoire, le voyant vert de la carte mémoire se met à clignoter et l'icône Carte mémoire s'affiche sur l'écran LCD d'état. L'imprimante lit la carte mémoire afin de déterminer le nombre de photos stockées sur celle-ci. Cette opération peut prendre un certain temps (plusieurs minutes) et dépend du nombre de photos stockées sur la carte mémoire.

Lorsque l'imprimante a terminé de lire la carte, le voyant de la carte mémoire reste allumé, le nombre de photos s'affiche sur l'écran LCD d'état et les paramètres actuels de l'imprimante s'affichent sur l'écran LCD de configuration. Vous êtes maintenant prêt à imprimer vos photos.

Attention: ne retirez pas la carte mémoire de l'imprimante pendant qu'une opération est effectuée sur cette-ci (lorsque le voyant de la carte mémoire clignote). Vous pourriez endommager l'imprimante, la carte mémoire ou ALTERER les informations stockées sur cette dernière.

Lorsque vous insérez la carte mémoire, l'imprimante est paramétrée pour imprimer un exemplaire de la première photo stockée sur la carte mémoire au format 10 × 15 cm.

Utilisation de l'écran LCD de configuration

L'écran LCD de configuration comporte quatre sections et indique les paramètres actuels de l'imprimante. La section sélectionnée est indiquée par la présence d'un curseur (situé en bas de l'écran LCD de configuration).

Section format de la photo

Choisissez le format d'impression de vos photos (10 x 15 cm, 6 x 8 cm, ou 1,5 x 2 cm)

Curseur

Le curseur s'affiche sous la section sélectionnée

Section choisir des photos

Choisissez le numéro d'une photo ou de la première photo de la série que vous souhaitez imprimer

Choisissez le nombre d'exemplaires que vous souhaitez imprimer

Section choisir des photos

Choisissez le nombre de la dernière photo de la série que vous souhaitez imprimer

Pour modifier les paramètres de l'imprimante :

• Appuyez sur le bouton Tabulation pour passer à la section suivante de l'écran LCD de configuration.
• Utilisez les boutons de défilément Vers le haut (+) ou Vers le bas (-) pour modifier les paramètres dans une section.

Impression de vos photos

Imprimer vos plus belles photos à partir de votre nouvelle imprimante ? Rien de plus facile ! Vous devez simplement disposer d'une carte mémoire pour votre appareil photo numérique et suivez les cinq étapes de la procédure ci-après :

1. Introduisez la carte mémoire dans l'imprimante (reportez-vous à la rubrique "insertion d'une carte mémoire", page 28). Le curseur se trouve sous la section Format de la photo de l'écran LCD de configuration.
2. Sélectionnez le format des photos que vous souhaitez imprimer :
3. utilisez les boutons de défilament Vers le haut (+) ou Vers le bas (-) pour sélectionner le format de photo souhaïte.
4. Sélectionnez la photo que vous souhaitez imprimer (si vous souhaitez imprimer une série de photos, reportez-vous à la section "seLECTION d'une série de photos", page 40):
5. appuyez sur Tabulation pour positionner le curseur sous la section Choisir des photos;
6. utilisez les boutons de défilament Vers le haut (+) ou Vers le bas (-) pour sélectionner le numéro de la photo que vous souhaitez imprimer. Ce numéro s'affiche sur l'écran LCD de configuration.
7. Sélectionnez le nombre d'exemplaires que vous souhaitez imprimer :
8. appuyez deux fois sur Tabulation pour positionner le curseur sous la section Copies;
9. utilisez le bouton de défilament Vers le haut (+) pour sélectionner le nombre d'exemplaires que vous souhaitez imprimer. Ce numéro s'affiche sur l'écran LCD de configuration.
10. Appuyez sur Imprimer.

Remarque : pour de plus amples informations sur la sélection des paramètres de l'imprimante, reportez-vous aux sections ci-après.

Sélection du format de la photo

La section Format de la photo comporte trois icônes qui permettent d'indiquer le format de photo sélectionné.

• 10 × 15 cm

6x8cm

1,5 × 2 cm pour les planches-contact

Remarque : dans un même travail d'impression, toutes les photos sont imprimées au même format. Pour imprimer des photos sous différents formats, lancez une nouvelle impression.

Pour sélectionner le format d'une photo :

1. Appuyez sur Tabulation pour placer le curseur sous la section Format de la photo de l'écran LCD de configuration. Si vous venez d'introduire la carte mémoire, le curseur se trouve déjà sous la section Format de la photo.
2. Utilisez les boutons de défilément Vers le haut (+) ou Vers le bas (-) pour sélectionner le format de photo souhaité.

Sélection des photos à imprimer

L'imprimante attribue un numéro de photo à chacune des photos de la carte mémoire. En raison des différents schémas de numérotation et de la manière dont certains appareils photo numérique prennent en charge la renumérotation après la suppression de photos, les nombres de photos attribués par l'imprimante peuvent ne pas correspondre à ceux affichés sur l'écran LCD de votre appareil. Il est donc recommandé d'imprimer une planche-contact avant d'imprimer vos photos, afin d'utiliser les nombres de photos attribués par l'imprimante pour sélectionner les photos à imprimer.

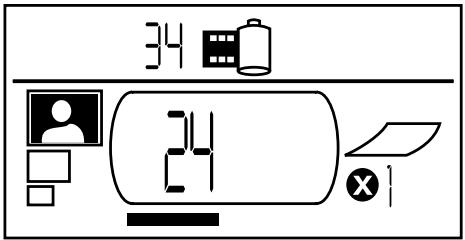

Pour sélectionner une seule photo :

1. Appuyez sur Tabulation pour placer le curseur sous la partie gauche de la section Choiser des photos de l'écran LCD de configuration.
2. Utilisez les boutons de défilament Vers le haut (+) ou Vers le bas (-) pour sélectionner la photo que vous souhaitez imprimer.

Conseil : pour vous déplacer plus rapidement jusqu'à la photo souhaitée, appuyez sur le bouton de défilament Vers le haut (+) ou Vers le bas (-) et maintenez-le enfoncé pour activer la fonction d'auto-repétition. Cette fonction vous permet d'atteindre le numéro de photo souhaité sans appuyer sur le bouton de manière répétitive.

Sélection d'une série de photos

Vous pouvez imprimer une suite de photos en une seule et même impression. Vous pouvez imprimer les photos numérotées de 21 à 24, par exemple.

Pour sélectionner une série de photos :

1. Appuyez sur Tabulation pour positionner le curseur sous la partie gauche de la section Choix des photos de l'écran LCD de configuration.
2. Utilisez les boutons de défilément Vers le haut (+) ou Vers le bas (-) pour sélectionner la première photo que vous souhaitez imprimer (la photo numéro 21, par exemple).
3. Appuyez sur Tabulation pour positionner le curseur sous la partie droite de la section Choisir des photos.
4. Utilisez les boutons de défillement Vers le haut (+) ou Vers le bas (-) pour sélectionner la photo de la série de photos que vous souhaitez imprimer (la photo numéro 24, par exemple).

Section Choisir des photos (utilisez les deux parties pour sélectionner une série de photos)

Pour sélectionner le nombre d'exemplaires que vous souhaitez imprimer :

1. Appuyez sur Tabulation pour positionner le curseur sous la section Copies de l'écran LCD de configuration.
2. Utilisez les boutons de défilement Vers le haut (+) ou Vers le bas (-) pour sélectionner le nombre d'exemplaires que vous souhaitez imprimer.

Remarque : les exemplaires d'une série de photos sont imprimés par lots. Par exemple, 3 exemplaires des photos 1 à 3 s'impriment selon la série suivante : 1,2,3; 1,2,3; 1,2,3.

La section Copies de l'écran LCD compte trois icônes :

• le nombre indique le nombre d'exemplaires que vous souhaitez imprimer. Le nombre par défaut est 1;
• l'icône Nombre de pages affiche le nombre de feuilles de papier nécessaires pour terminer le travail d'impression avec les paramètres actuels. Le nombre de feuilles augmente proportionnellement au nombre d'exemplaires sélectionné;
• l'icône Plus de papier s'affiche à côté de l'icône Nombre de pages lorsque l'impression requiert plus de six feuilles.

Pour imprimer uniquement la dernière photo d'une carte mémoire :

1. Introduisez la carte mémoire dans l'imprimante.
2. Utilisez les boutons de défilement Vers le haut (+) ou Vers le bas (-) pour sélectionner le format de photo souhaité.
3. Appuyez une fois sur la touche Tabulation pour placer le curseur sous la section Choisir des photos.
4. Appuyez une fois sur le bouton de défilament Vers le bas (-) pour sélectionner la dernière photo stockée sur la carte mémoire.
5. Appuyez sur Imprimer.

Pour imprimer toutes les photos sur une carte mémoire :

1. Introduisez la carte mémoire dans l'imprimante.
2. Utilisez les boutons de défilement Vers le haut (+) ou Vers le bas (-) pour sélectionner le format de photo souhaité.
3. Appuyez deux fois sur Tabulation pour placer le curseur sous la partie droite de la section Choisir des photos.
4. Appuyez sur le bouton de défilament Vers le bas (-) pour sélectionner la première photo stockée sur la carte mémoire.
5. Appuyez sur Imprimer.

Pour imprimer deux exemplaires des photos 4 à 6 au format 6 × 8 cm :

1. Introduisez la carte mémoire dans l'imprimante.
2. Appuyez sur le bouton de défilament Vers le bas (-) pour sélectionner le format 6 × 8 cm.
3. Appuyez sur Tabulation pour placer le curseur sous la partie gauche de la section Choisir des photos.
4. Appuyez trois fois sur le bouton de défilament Vers le haut (+) pour sélectionner la photo numéro 4 comme première photo à imprimer.
5. Appuyez sur Tabulation pour placer le curseur sous la partie droite de la section Choisir des photos.
6. Appuyez trois fois sur le bouton de défilament Vers le haut (+) pour sélectionner la photo numéro 6 comme dernière photo à imprimer.
7. Appuyez sur Tabulation pour placer le curseur sous la section Copies.
8. Appuyez sur le bouton de défilament Vers le haut (+) pour indiquer deux exemplaires.
9. Appuyez sur Imprimer.

Impression d'une planche-contact

Une planche-contact affiche les vues des photos stockées sur la carte mémoire au format 1,5 × 2 cm. Une planche-contact peut contenir jusqu'à 28 images par page. En fonction du nombre de photos stockées sur la carte mémoire, une planche-contact peut composer plusieurs pages.

Remarque : en raison du grand nombre d'images, l'impression d'une planche-contact peut être plus longue que pour une photo ordinaire.

Le numéro de chaque photo s'affiche dans le coin inférieur gauche de chaque image de la planche-contact. Utilisez les nombres des photos pour sélectionner celles que vous souhaitez imprimer.

HP Photosmart 100

Remarque : le numéro peut être différent du nombre attribué à la photo sur leur appareil photo numérique. Si vous ajoutez des photos sur la carte mémoire ou si vous en supprimez, imprimez la planche-contact à nouveau pour voir les nouveaux numéros des photos.

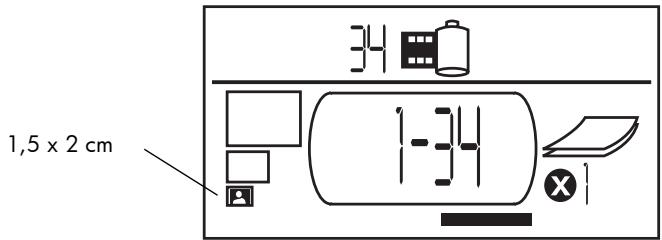

Pour imprimer une planche-contact :

1. Introduisez la carte mémoire dans l'imprimante.
2. Dans la section Format de la photo de l'écran LCD de configuration, Sélectionnez le format 1,5 × 2 cm (icone située en bas).
3. Sélectionnez la série de photos que vous souhaitez imprimer :
4. pour imprimer toutes les photos sur la carte mémoire : appuyez deux fois sur Tabulation pour positionner le curseur sous la partie droite de la section Choisir des photos et appuyez sur le bouton de défilament Vers le bas (-) pour faire défiler jusqu'à la dernière photo sur la carte mémoire;
5. si vous souhaitez imprimer une planche-contact qui ne contient pas toutes les photos stockées sur la carte mémoire : appuyez sur Tabulation pour positionner le curseur sous la partie gauche de la section Choisir des photos et Sélectionnez la série de photos que vous souhaitez imprimer.
6. Si vous souhaitez imprimer plusieurs exemplaires de la planche-contact, définissez le nombre d'exemplaires.
7. Appuyez sur Imprimer.

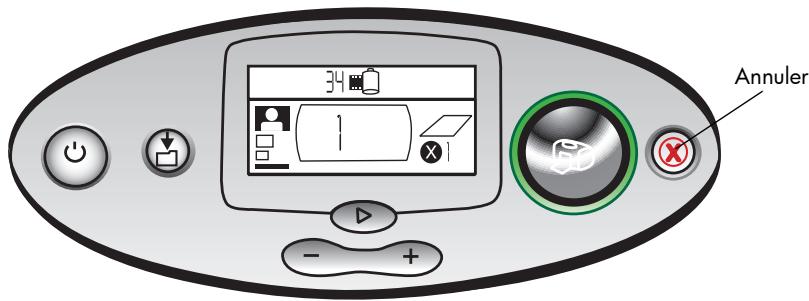

Annulation d'un travail d'impression

Pour arrêter une impression, appuyez sur le bouton Annuler.

La page partiellement imprimée est ejectée de l'imprimante. - Les paramètres affichés sur le panneau de configuration indiquent l'annulation du travail d'impression.

Rétablissement des paramètres d'impression

Pour rétablir les paramètres d'impression, appuyez sur le bouton Annuler lorsqu l'imprimante n'est pas en cours d'impression ou d'enregistrement. Les paramètres par défaut sont alors rétablis : impression de la première photo sur la carte mémoire, au format 10 × 15 cm et en un seul exemplaire.

4 Impression à partir de fichiers DPOF

La plupart des appareils photo numériques offrent la possibilité de désigner les photos que vous souhaitez imprimer au moment où vous les visualisez sur l'écran à cristaux liquides (LCD) de l'appareil. Votre sélection est alors gardée en mémoire dans un fichier au format DPOF (FORMULAIRE d'ordre d'impression). Ce fichier indique à l'imprimante la sélection de photos à imprimer, ainsi que la quantité et le format souhaités.

Impression d'un fichier DPOF

Remarque : lorsque vous lancez une impression à partir d'un fichier DPOF, vous n'avez pas accès au panneau de configuration permettant la sélection du format photo, ordre d'impression ou le nombre d'exemplaires. En effet, le fichier DPOF généré par l'appareil photo définit ces paramètres. Si le fichier DPOF définit une section Format "standard", le format d'impression sera 10 × 15 ~cm; s'il définit une section format "index", le format sera 1,5 × 2 ~cm.

Pour imprimer un fichier DPOF :

1. Générez un fichier DPOF sur la carte mémoire de votre appareil photo numérique.

Remarque : les paramètres disponibles lors de la création d'un fichier DPOF variant selon l'appareil photo utilisé. Pour de plus amples informations sur la création d'un fichier DPOF, consultez la documentation de votre appareil photo.

1. Introduisez la carte mémoire dans l'imprimante. Pour de plus amples informations, reportez-vous à la section "insertion d'une carte mémoire", page 28.

L'imprimante reconnaît automatiquement le fichier DPOF sur la carte mémoire.

L'icône DPOF s'affiche sur l'écran d'état LCD, indiquant un fichier DPOF sur la carte mémoire. - La mention DPOF apparait dans la section Format de la photo, indiquant le format de la photo (standard ou index) qui sera généré dans le fichier DPOF. - La mention DPOF apparait dans la section Choisir des photos, indiquant que les photos à imprimer par le fichier DPOF.

1. Sur le panneau de configuration, appuyez sur Imprimer.

Quitter le mode DPOF

Pour imprimer des photos enregistrées sur la carte mémoire (et non sur le fichier DPOF) quittez le mode DPOF. Lorsque vous quitterez le mode DPOF, les autres photos stockées sur la carte sont accessibles.

Pour quitter le mode DPOF :

1. Appuyez sur le bouton Tabulation, puis sur les boutons de défilament Vers le haut (+) ou Vers le bas (-) pour quitter le mode DPOF. Le curseur s'arrête dans la section Format de la photo.
2. À l'aide des boutons de défilament Vers le haut (+) ou Vers le bas (-), sélectionnez le format de photo souhaité.
3. Procédez aux autres sélections, puis imprimez vos photos.

Retour au mode DPOF

Si un fichier DPOF se trouve sur la carte mémoire, la mention DPOF s'affiche en complément de sélection dans la section Format de la photo.

Pour revenir au mode DPOF :

• Sélectionnez DPOF dans la section Format de la photo à l'aide des boutons de défilement Vers le haut (+) ou Vers le bas (-).

5 Entretien et nettoyage

Votre imprimante ne nécessite très peu d'entretien. Veillez à manipuler votre imprimante avec précaution, nettoyez-la avec soin et gardez-la en parfait état ; laissez toujours la cartouche d'impression en place.

Transport de votre imprimante

Vous pouvez transporter votre imprimante. Pour ce faire, veillez à la maintenir en position verticale.

Pour transporter votre imprimante :

1. Appuyez sur le bouton d'alimentation pour éteindre l'imprimante.
2. Videz le bac papier.
3. Rentrez l'extension du bac papier dans l'imprimante.
4. Fermez le volet du bac papier.

Remarque : vérifie que l'imprimante est complètement éteinte avant de couper l'alimentation; faute de quoi elle ne pourrait refermer la cartouche d'impression correctement.

1. Débranche l'adaptateur secteur et repliez les deux contacts métalliques.
2. Si l'imprimante est reliée à l'ordinateur, débranchez le câble USB.

Remarque : lors du transport de votre imprimante, laissez la cartouche d'impression en place.

Si vous transportez votre imprimante, n'oubliez pas les éléments suivants :

papier; - adaptateur secteur; - carte mémoire contenant vos photos ou votre appareil photo numérique; - cartouches d'impression supplémentaires HP 57 (si vous envisagez d'imprimer un grand nombre de photos).

Remarque: si vous souhaitez raccorder votre imprimante à un ordinateur autre que le vôtre, n'oubliez pas de vous munir du câble USB de l'imprimante et du CD-ROM contenant le logiciel d'installation de l'imprimante.

Stockage de votre imprimante

Votre imprimante est conçue pour des périodes d'inactivité courtes ou longues. Fermer le volet du bac papier lorsque vous n'utilisez pas l'imprimante. L'imprimante doit être stockée à l'abri de la lumière et des températures extrêmes (en intérieur).

Stockage de la cartouche d'impression

Que ce soit pour le transport ou le stockage, conservez toujours la cartouche d'impression en cours d'utilisation dans l'imprimante. L'imprimante protège la cartouche d'impression plus longtemps et évite que l'encre ne sèche.

Assurez-vous que l'imprimante est complètement éteinte avant de couper l'alimentation, faute de quoi, elle n'aura pas le temps de refermer correctement la cartouche d'impression.

Si l'imprimante n'a pas été utilisée pendant plus d'un mois, imprimez une page de test pour nettoyer la cartouche avant de vous en servir. Pour de plus amples informations, reportez-vous à la section correspondante plus loin dans ce chapitre.

Stockage du papier

Conservez le papier photo dans son emballage d'origine, dans un endroit plat, frais et sec.

Nettoyage de votre imprimante

Pour nettoyer les parties externes de l'imprimante, utilisez un chiffon légèrement humidifié avec de l'eau.

Important : n'utilisez en aucun cas des produits détergents ou du savon car vous risqueriez d'endommager le revêtement de l'imprimante.

Impression d'une page de test

La page de test permet de diagnostiquer les problèmes rencontrés par la cartouche d'impression. Elle permet également de nettoyer la cartouche d'impression. Nous vous recommandons d'imprimer une page de test lorsque vous suspectez un problème de cartouche ; en effet, le nettoyage de la cartouche intervenant lors de l'impression d'une page de test permet souvent de résoudre les problèmes de qualité d'impression.

Vous pouvez lancer jusqu'à trois pages de test : chaque page procédera à un nettoyage plus approfondi de la cartouche d'impression.

Remarque : afin d'économiser votre papier photo, imprimez la page de test sur une page d'index.

Pour imprimer une page de test à l'aide du panneau de configuration :

1. Si l'un des logements de carte contient une carte mémoire, retirez-la.
2. Sur le panneau de configuration, appuyez sur le bouton Imprimer et maintenez-le enfon
3. Evaluate la qualité de l'impression de la page de test. Si la cartouche d'impression semble nécessiter un nouveau nettoyage, vous pouvez lancer une ou deux pages de test supplémentaires; chacune assure alors un nettoyage plus pousse de la cartouche d'impression.

6 Dépannage

Cette imprimante a été conçue pour être fiable et facile à utiliser. Les pages qui suivent n apportent une réponse rapide à vos questions.

Remarque : avant de commencer, vérifiez tout d'abord que l'adaptateur de secteur reliant votre imprimante au secteur est branché correctement et que le secteur est alimenté.

Lecture des voyageurs

Les voyants de l'imprimante, de carte mémoire et l'écran d'état LCD informent des différents états de l'imprimante. Ils vous permettent de diagnostiquer certains problèmes rapidement et facilement.

Voyant de l'imprimante

Ce voyant, situé autour du bouton Imprimer, peut être vert ou rouge. Vert : continu ou clignotant. Rouge : clignotant.

Couleur	Etat	Signification
Vert	Continu	Imprimante sous tension
Vert	Clignotant	Imprimante occupée
Rouge	Clignotant	Intervention nécessaire

Voyant de la carte mémoire

Ce voyant vert est situé entre le logement de la carte mémoire sur la face avant de l'imprimante. Ce voyant est visible uniquement lorsque le volet du bac papier est ouvert.

Etat	Signification
Allumé, continu	Une carte méroire est insérée dans l'un des logements, mais il est impossible d'y accéder
Allumé, clignotant	Accès à la carte méroire
Eteint	Aucune carte méroire dans les logements

Attention : ne retirez pas la carte mémoire de l'imprimante pendant une opération de lecture ou d'écriture sur celle-ci (lorsque le voyant de la carte mémoire clignote). Vous pourriez endommager l'imprimante, la carte mémoire ou ALTERER les informations stockées sur cette dernière.

Écran LCD

L'écran LCD d'état affiche des icônes d'état général de l'imprimante ainsi que l'état de certaines parties précises de l'imprimante.

Section	Description	Etat	Signification
	Icône Attention	Clignotant	Une intervention est nécessaire.
	Nombre de photos	Continu	Nombre de photos dans la carte mémoire.
	Nombre de photos	Clignotant	Pas de photos sur la carte mémoire, ou les photos sur la carte mémoire posent un problème.
	Icône Carte mémoire	Continu	Insertion d'une carte mémoire.
dpof	Icône Carte mémoire	Clignotant	Problème avec la carte mémoire.
dpof	Icône DPOF	Continu	Fichier DPOF (digital print order format) présente sur la carte mémoire.
p	Icône État du papier	Clignotant	Problème de papier.
	Icône État de la cartouche	Clignotant	Problème d'encre.

Interprétation des conditions d'erreur

Lorsque l'imprimante détecte une erreur qui doit faire l'objet d'une intervention, le voyant de l'imprimante devient rouge clignotant. Consultez l'écran d'état LCD pour obtenir des informations sur le type d'erreur.

problèmes de carte mémoire

Ecran LCD	Voyant carte mémoire	Problème	Solution
	Clignotant	La carte mémoire n’a pas été insérée correctement.	1. Appuyez sur Annuler. 2. Lorsque le voyageant s’arrête, retirez la carte mémoire de son logement et insérez-la correctement. Pour de plus amples informations, reportez-vous à “insertion d'une carte mémoire”, page 28.
		Plusieurs cartes mémoires ont été insérées.	1. Appuyez sur Annuler. 2. Retirez la carte mémoire indésirable. 3. Configurez votre impression. 4. Appuyez sur Imprimer.
Écran LCD	Voyant carte mémoire	Problème	Solution
Nombre de photos indique 000	Clignotant	La carte mémoire est vide. OU La carte mémoire contient uniquement des formats non reconnus.	Utilisez l'explorateur ou Poste de travail pour accéder aux fichiers de la carte mémoire OU1. Appuyez sur Annuler.2. Lorsque levoyant s'accêté, retirez la carte mémoire de son logement.3. Insérez une carte mémoire dont le format de fichiers est reconnu.
	Clignotant	L'imprimante ne peut pas dire la carte mémoire (peut être endommagée ou non formaité).	1. Appuyez sur Annuler. 2. Lorsque le voyage s'arrête, retirez la carte mémoire de son logement. Essayez les méthodes de lecture de fichiers suivantes. Si vous n'obtenez aucun résultat, utilisez une autre carte mémoire. • Si vous utilisez un ordinateur, enregistrez le fjichier de la carte mémoire sur l'ordinateur et imprimeze-le à partir de votre application logicière. • Formatez la carte mémoire. • Connectez l'appareil au PC pour télécharger le fjichier.
Nombre de photo clignote ou nombre de photo altrééré	Clignotant	Plusieurs photo dans travail d'impression sont algérées (la tâche est annulée).	1. Appuyez sur Annuler. 2. Imprimez une planche-contact et repêrez les photos algérées. 3. Configurez l'imprimante, voirlez à ne pas inclure les photos algérées. 4. Appuyez sur Imprimer.
Nombre de photo clignote ou nombre de photo altrééré	Clignotant	L'imprimante ne peut dire la photo sélectionnée (la photo peut être algériée ou le format non reconnus).	1. Appuyez sur Annuler. 2. Lorsque levoyant s'arrête, retirez la carte mémoire de son logement. 3. Si vous utilisez un ordinateur, enregistrez les photos de la carte mémoire sur l'ordinateur et imprimez-les à partir de votre application logicielle.
LCD indique HP 100	Eteint (pas devoyant)	La carte mémoire n'a pas été complètement insérée.	Enclenchez à fond la carte mémoire dans le logement.

Problèmes de cartouche d'impression

Ecran LCD	Problème	Solution
	Pas de cartouche d'impression.	Installez la cartouche d'impression HPADFÉQUATE (modèle 57) dans l'imprimante.
	Vous avez oublie de retirer la bande adhésive de la cartouche.	Retirez la bande adhésive de la cartouche et insérez de nouveau la cartouche. Pourde plus amples informations, reportez-vous à la section “installation ou retrait de la cartouche d'impression”, page 22.
	Les contacts cuivre de la cartouche ne touchent pas les contacts de l'imprimante.	1. Retirez la cartouche d'impression.2. Vérifiez qu'il n'y a pas de particules sur les contacts cuivre.3. Insérez de nouveau la cartouche.
	La cartouche installée n'est pasADFÉQUATE.	Retirez la cartouche et insérez la cartouche HPADFÉQUATE (modèle 57). Pour de plus amples informations, reportez-vous à la section “installation ou retrait de la cartouche d'impression”, page 22.
	Le niveau d'encre de la cartouche est bas (levoyant de l'imprimante ne clignote pas).	Imprimez une page de test pour vérifier le niveau d'encre et la qualité d'impression.Si nécessaire, remplacez la cartouche.

Problèmes de papier

Écran LCD	Problème	Solution
	Plus de papier.	1. Ajoutez du papier dans le bac. 2. Appuyez sur Imprimer pour poursuivre l'impression.
	L'imprimante ne parvient pas à engager le papier se trouvant dans le bac.	• Assurez-vous que le guide de largeur du papier se trouve contre le bord gauche du papier, sans faire plier ce dernier. • Vérifiez que le bac ne contient pas plus de 20 feuilles. • Vérifiez que le bac ne contient pas plusieurs types et formats de papier.
	Bourrage papier ou l'imprimante engage plusieurs feuilles de papier.	1. Retirez le papier de la trajectory. 2. Assurez-vous que le guide de largeur du papier se trouve contre le bord du papier, sans faire plier ce dernier. 3. Appuyez sur Imprimer pour poursuivre l'impression.

Autres problèmes d'impression

Si vous rencontrez des problèmes non répertoriés par l'imprimante lors de l'impression, l'imprimante ne les a peut-être pas déduits.

Problème	Cause possible	Solution
Ma photo ne sort pas de l'imprimante.	L'imprimante est hors tension ou une connexion est mauvaise.	Vérifiez que l'imprimante est sous tension.Vérifiez que tous les cables sont bien connectés.
	Le bac papier est vide.	Vérifiez que du papier est placé correctement dans le bac papier.
	Le problème peut provenir d'une cartouche d'impression.	Lancer l'impression d'une page de test. Si nécessaire, remplacez la cartouche.
	L'imprimante est peut-être en train detraits des informations.	Attendez. L'imprimante a besoin de temps pour finir deTRAitter les informations.
	Du papier peut être coincé dans l'imprimante.	Retirez le papier de la trajectory.Assurez-vous que le guide de largeur du papier se trouve contre le bord du papier,sans faire plier ce dernier.
Le voyage de l'imprimant clignote mais rien ne s'imprime.	L'imprimante est peut-être en train derialter des informations.	Attendez. L'imprimante a besoin de temps pour finir derialter les informations.
Le papier tombe au sol après l'impression.	L'extension n'a pas eté tirée à fond.	Tirez l'extension du bac papier à fond.
Ma photo s'imprime sur un coin du papier ou n'est pas centrée.	Le papier n'a pas été charge correctement OU le format papier est incorrect.	Vérifiez l'orientation du papier dans le bac. Assurez-vous que le guide de largeur du papier se trouve contre le bord du papier, sans faire plier ce dernier. Vérifiez que la sélection du format papier correspond la selection des Propriétés de l'imprimante (si vous utilisez un ordinateur).
La photo qui sort de l'imprimante est blanche.	You n'avez plus d'encre.	Imprimez une page de test pour vérifier le niveau d'encre dans la cartouche et la qualité de l'impression. Si nécessaire, remplacez la cartouche.
	You've oublé desterolir la bande adhémise de la cartouche.	Vérifie que vous avezsterolré la bande adhémise de la cartouche. Pour de plus amples informations, reportez-vous à la section "installation ou retrait de la cartouche d'impression", page 22
	You aviez lancé une tâche d'impression que vous avez annulée.	Si vous annulez une tâche d'impression et si l'imprimante avait déjà chargeé une feuille pour l'imprimer, elle éjecte cette feuille avant d'imprimer la tâche suivante.
Mauvaise qualité d'impression. OU mauvaise impression des couleurs	Vous n'avez plus d'encre.	Imprimez une page de test.Si vous n'avez plus d'encre, remplacez la cartouche d'impression.
	Vous n'utilise peut-être pas une bonne qualité de papier.	Assurez-vous que le type de papier utilisé convient à votre l'imprimante UTILISEZ le papier ajustat. Si vous imprimez des photos, utilisez du papier photo plutôt que du papier ordinaire, par exemple.Pour de plus amples informations sur les types de papier pris en charge, reportez-vous à la section "chargement du papier", page 20.
	Vous imprimez sur la mauvaise face du papier.	Vérifiez que le papier est chargé avec le logo HP face vers le bas (face à imprimer vers le haut).
	Vous devez nettoyer la cartouche d'impression.	Imprimez une page de test pour procéder au nettoyage de la cartouche. Reportez-vous à la section "impression d'une page de test", page 56.

Aide complémentaire

Nous espérons que cette section de dépannage vous a été utile. Si l'un des problèmes persiste, reportez-vous à la brochure Services et assistance fournie avec votre imprimante, ou consultez le site Internet www.hp.com/photosmart.

Spécifications

Dimensions	224 x 119 x 231 mm
Interface	USB 1,1
Taille des supports	10 x 15 cm avec et sans onglet
Types de supports	Papier photo HP Photo 10 x 16,5 cm avec marque d'onglet à 1,5 cm, poids : 9 milligrammes Papier photo HP Premium Plus 10 x 16,5 cm avec marque d'onglet à 1,5 cm, poids : 9 milligrammes Page d'index 10 x 15 cm
Compatibilité des cartes mémoire	CompactFlash Type I et II, SmartMedia, Memory Stick
Capacité en sortie	20 feuilles
Cartouche d'impression	1 cartouche trichromique (HP 57)
Impression couleur	Oui
Language d'impression	PCL3C+, PML
Technologie d'impression	Jet d'encre thermique DOD (goutte à la demande)
Résolution	2400x1200 ppp maximum
Vitesse d'impression	2 minutes par page environ
Technologie, couleur	PhotoREt III, ColorSmart III
Poids	1,31 kg

Copyright et marques déposées

Tous droits réservés. Aucune partie de ce document ne peut être photocopée, reproduite ou traduite dans une autre langue sans l'accord écrit préalable de la société Hewlett-Packard.

Les informations contenues dans ce document peuvent être modifiées sans préavis. Hewlett-Packard ne sera pas responsable des erreurs contenues dans ce manuel ni des dommages consécutifs liés à la fourniture, au fonctionnement ou à l'utilisation de ce matériel.

Adobe, Acrobat et Reader sont des marques déposées d'Adobe Systems, Inc.

HP, le logo HP, et PhotoSmart sont la propriété de Hewlett-Packard Company.

Microsoft et Windows sont des marques déposées de Microsoft Corporation.

Mac, le logo Mac et Macintosh sont des marques déposées d'Apple Computer, Inc.

IBM est une marque déposée et Microdrive une marque commerciale d'International Business Machines Corporation.

Pentium est une marque déposée d'Intel Corporation.

CompactFlash, CF et le logo CF sont des marques commerciales de la CompactFlash Association (CFA).

Memory Stick est une marque déposée de Sony Corporation.

SmartMedia est une marque commerciale du SSFDC Forum.

Les autres marques et leurs produits sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Symbole

bouton (-) 35

bouton (+) 35

icône (+) 11

Numérique

sélection du format photo 1,5 x 2 cm 37

sLECTION du format photo10 x 15 cm 37

Sélection du format photo 6 x 8 cm 37

Adaptateur

Connexion de l'alimentation 18

connexion de la prise correspondant à

votre zone géographique 18

Alignement automatique de la cartouche

d'impression 22

Annulation

d'un travail d'impression 47

des paramètres d'impression 48

Arrêt de l'impression 47

Assistance

affichage du guide d'utilisation

consultable à l'écran 3

voir la Brochure Services et assistance

Bac papier

Extension 11, 21

Insertion du papier 21

volet 10, 21

Bouton (-) 35

Bouton (+) 35

Bouton Annuler

emplacement 12

résultat 47

Bouton d'alimentation

adaptateur 18

bouton 19

Mise sous et hors tension 19

Bouton de défilement Vers le bas (-)

emplacement 12

utilisation 35

Bouton de défilement Vers le haut (+)

emplacement 12

utilisation 35

Bouton Enregistrer

emplacement 12

Bouton Imprimer

emplacement 12

résultat 37

Bouton Tabulation

emplacement 12

utilisation 35

Boutons

Annuler 12, 47

Bouton d'alimentation 19

d'alimentation 12

Défilement vers le bas (-) 12, 35

Défilement vers le haut (+) 12, 35

enregister 12

Imprimer 12

Table des matières 12, 35

Emplacement des logements 11

IBM Microdrive 27

icône d'état sur l'écran LCD 32

icône de l'écran LCD 14

insertion 28

Insertion d'une carte Memory Stick 31

Insertion d'une carte SmartMedia 30

Insertion de la carte CompactFlash 29

Problèmes de dépannage 64

voyant 32

Cartes mémoire de l'appareil photo. Voir cartes mémoire.

Cartouche d'impression

buses 23

buses d'encre 23

contacts cuivre 23

Diagnostic de problèmes 56

insertion 23

page d'étalonnage 24

retrait 25

Retrait de la bande adhésive 23

stockage 55

Type de cartouche à acheter 22

Cartouches d'impression

Problèmes de dépannage 68

CD-ROM

Affichage du Guide d'utilisation 3

Chargement

cartouche d'impression 23

papier 21

Choisir des photos

section de l'écran LCD 15, 34

Clignant

Icone Attention 62

icône carte mémoire 63

icône cartouche d'impression 63

icône papier 63

nombredephotos62

Voyant carte mémoire 61

voyant de l'imprimante 60

CompactFlash

Insertion de la carte mémoire 29

Configuration

Chargement du papier 21

Connexion de l'alimentation 18

installation de la cartouche

d'impression 23

Connexion

Adaptateur secteur 18

Contacts cuivre sur la cartouche

d'impression 23

Copies

section de l'écran LCD 15, 34

Curseur sur l'écran LCD 16

Déballage 17

Dépannage

affichage du guide d'utilisation

consultable à l'écran 3

Lecture de l'écran LCD d'état 62

problèmes carte mémoire 64

problèmes de cartouches

d'impression 68

Problèmes de papier 69

Voyant carte mémoire 61

Voyant de l'imprimante 60

Déplacement de l'imprimante 53

Documentation

Affichage du guide d'utilisation 3

DPOF

icône de l'écran LCD 14

icône sur l'écran LCD 62

Impression à partir de fichiers 49

Ecran LCD

curseur 16

emplacement des icônes 13

Guide de référence rapide 13

icône Carte mémoire 32

icône Nombre de pages 16

icône Nombre de pages 43

icône Plus de papier 43

Informations de référence sur les icônes 14

Modification des paramètres 35

nombred'exemplaires42

Section Choisir des photos 15

Section Copies 15

Section Format de la photo 15

Écran LCD de configuration

Section Format de la photo 34

Écran LCD de configuration

icones 15

Section Choisir des photos 34

Section Copies 34

Emplacement de l'imprimante 17

Encre

voir cartouche d'impression

Entretien et nettoyage 53

Etat

de la carte mémoire 32

icones LCD 62

Exemplaires

choix du nombre 42

Feuilles de papier

Nombre de feuilles chargées 21

Fichiers de l'appareil photo

DPOF 49

Format de la photo

par défaut 33

section de l'écran LCD 15, 34

Formulaire d'ordre d'impression numérique voir DPOF

Guide d'utilisation

consultable à l'écran 3

consultation à l'écran 3

Guide d'utilisation consultable à l'écran 3, 17

Guide de largeur

emplacement 11

Guide de largeur du papier

ajustement 22

Guide de référence rapide

avant de l'imprimante avec bac papier

ouvert 11

Avant et arrêté de l'imprimante 10

écran LCD 13

Icônes de l'écran LCD 14

Panneau de configuration 12

Guide de sortie

emplacement 11

utilisation 21

IBM Microdrive 27

icone (+) 16

Icône Attention 14, 62

Icône d'état Papier et Cartouche

d'impression 63

Icône de film

Voir icône carte mémoire

Icône Nombre de pages 43

Icone Plus de papier 16, 43

Icônes

Attention 14, 62

Cartes mémoire 14

DPOF 14

emplacement sur l'écran LCD 13

État de l'imprimante 14

guide de référence rapide 14

Nombre de pages 16, 43

Papier et Cartouche d'impression 63

Plus de papier 16, 43

Images

voir la rubrique photos

Impression

annulation 47

arrêt 47

d'une page de test à partir du

Panneau de configuration 56

d'une série de photos 40

d'une seule photo 39

d'une planche-contact 45

de la dernière photo 43

de photos à partir du panneau de

Configuration 36

de plusieurs exemplaires 42

de toutes les photos sur une carte

mémoire 44

exemplaires 42

page d'étalonnage 22

Imprimante

Configuration 17

emplacement 17

icône d'état sur l'écran LCD 14, 62

Mise sous et hors tension 19

Modification des paramètres 35

nettoyage 56

page d'étalonnage 24

page de test 56

Spécifications 75

stockage 55

transport 53

voyant 19, 60

Insertion

d'une carte mémoire CompactFlash 29

d'une carte mémoire SmartMedia 30

de cartes mémoires 28

Logement pour carte mémoire Memory Stick 31

papier 21

Installation

cartouche d'impression 23

Interrupteur marche/arrêt 12

LCD

Icone Attention 62

icônes d'état 62

Signification des icônes d'état 62

Logements de cartes

Voir logements des cartes mémoire

Logements des cartes mémoire

CompactFlash 28

Memory Stick 28

SmartMedia 28

Memory Stick

Insertion d'une carte mémoire 31

Nettoyage 53

imprimante 56

Nombre d'exemplaires 42

Ouverture

Volet de la cartouche d'impression 23

Volet du bac papier 21

Page d'étalonnage 24

Page de test

Pages d'index

description 6

Panneau de configuration

boutons 12

écran LCD 13

emplacement 10

Guide de référence rapide 12

icones 13

Papier

ajuster pour une alimentation

correcte 22

charge ment 21

face supérieure 21

nombredefeuilles21

Problèmes de dépannage 69

revendeurs 20

stockage 55

Types pris en charge 20

Papier à onglet

charge 21

Papier photo

charge 21

Type d'utilisation 20

Papiers HP 20

Par défaut

Paramètres d'impression

par défaut 33

rétablir 48

sélection sur le panneau de

Configuration 35

Photos

impression 36

impression de la dernière photo 43

impression de toutes les photos sur une carte mémoire 44

impression groupée 40

impression une par une 39

nom sur l'écran LCD 14

Pièces de l'imprimante

bacpapier21

boutons 12

écran LCD 13

Panneau de configuration 12

Pièces de l'imprimante

Logements des cartes mémoire 28

Volet de la cartouche d'impression 23

Pièces de l'imprimante

Contenu du carton 17

Planche-contact

description 6

impression 45

Problèmes

cartes mémoire 64

Cartouches d'impression 68

papier 69

Qualité de la photo 70

Quantité maximale de papier : charge 21

Rétablissement des paramètres d'impression 48

Retrait

cartouche d'impression 25

Secteur

adaptateur 10

bouton 12

Selection

Des photos à imprimer 38

du nombre d'exemplaires 42

SmartMedia

Insertion d'une carte mémoire 30

Spécifications 75

Stockage

cartouche d'impression 55

imprimante 55

papier 55

Trajectoire arrêtée du papier

emplacement 10

Transport de votre imprimante 53

Types et tailles de support 20

USB

port 10

Volet de la cartouche d'impression emplacement 10, ouverture 23.

Voyant

de la carte mémoire 28,32,61

imprimante 19, 60

Voyant carte mémoire

emplacement 11, 28

signification 61

Voyant du logement de carte

voir voyant de la carte mémoire

Voyant rouge sur l'imprimante 60

Voyants 59

Imprimé en Thaïlande, 8/01

ENERGY STAR ^® est une marque déposée aux États-Unis. En tant que partenaire d'ENERGY STAR ^®, la société Hewlett-Packard a déterminé que ce produit églat conformé aux directives ÉNERGY STAR ^® relatives à l'économie d'énergie.

www. hp. com
