Type d'appareil	Brûleur fioul domestique
Alimentation	Fioul domestique
Montage	Fixation murale ou sur chaudière
Puissance thermique	Non précisé
Consommation de carburant	Non précisé
Type de flamme	Flamme stable et contrôlée
Contrôle de la combustion	Automatique
Alimentation électrique	230 V / 50 Hz (général)
Type de moteur	Électrique, moteur à induction
Débit d'air	Réglable
Dimensions	Compact, adapté aux chaudières domestiques
Poids	Non précisé
Normes	Conforme CE
Maintenance	Facile, entretien régulier recommandé
Utilisation	Usage domestique
Garantie	Non précisé

FOIRE AUX QUESTIONS - FIRE-E AR THERM

Comment installer le AR THERM FIRE-E correctement ?

Assurez-vous que la surface est propre et sèche. Fixez le produit à l'aide des supports fournis, en respectant les instructions de montage dans le manuel d'utilisation.

Que faire si le AR THERM FIRE-E ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer le AR THERM FIRE-E ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits abrasifs qui pourraient endommager la surface.

Quelle est la consommation énergétique du AR THERM FIRE-E ?

La consommation énergétique dépend de l'utilisation, mais en moyenne, le AR THERM FIRE-E consomme environ 1000W en fonctionnement maximal.

Comment régler la température sur le AR THERM FIRE-E ?

Utilisez le thermostat intégré pour régler la température souhaitée. Tournez le bouton jusqu'à ce que la température désirée soit affichée.

Est-ce que le AR THERM FIRE-E est sécurisé pour une utilisation en intérieur ?

Oui, le AR THERM FIRE-E est conçu pour une utilisation intérieure et est équipé de plusieurs dispositifs de sécurité pour prévenir les surchauffes.

Que faire en cas de bruit inhabituel provenant du AR THERM FIRE-E ?

Si vous entendez des bruits étranges, éteignez l'appareil immédiatement et débranchez-le. Contactez notre service clientèle pour obtenir de l'aide.

Quel est le délai de chauffe du AR THERM FIRE-E ?

Le AR THERM FIRE-E atteint sa température maximale en environ 10 à 15 minutes, selon les conditions ambiantes.

MODE D'EMPLOI FIRE-E AR THERM

Fixer la bride 1 à la chaudière au moyen des vis 2 (n°4 vis M8), en interposant le joint d'isolation 3. Introduire le brûleur dans la bride/chaudière, puis le fixer à la vis 4 au moyen de l'écrou 5.

L'installation doit être conforme à la législation locale.

Les données sont réferées aux installations. Les étranglements et ouïentes doivent avoir une tenue hydraulique parfaite. On conseille l'utilisation de tuyaux en cuivre. Ne pas dépasser la dépression max. de 0.4 bar [30 cm Hg].

Le choix dépend de la puissance du foyer de la chaudière, en tenant compte du fait que le fiou domestique a un pouvoir calorifique (P. C. L) de 10200 kcal/kg. Le tableau suivant indique le débit ou la consommation de fiou domestique, en kg/h et en kW, en fonction de la dimension du gicleur [en GPH] et de la pression de la pompe (en bar). Dans le cas de brûleurs avec préchauffeur, les valeurs du débit effectif sont inférieures d'environ 10% aux valeurs indiquées sur ce tableau.

Le point 3-8 sur la base LOA n'est que pour les modèles sans-préchauffeur.

Après avoir monté le gicleur, vérifier si la position des électrodes et du défecteur est correcte, selon les valeurs indiquées ci-dessous en mm.

Il est opportun d'effectuer un contrôle des valeurs après chaque intervention sur la tête.

La pompe est préréglée en usine à 12 bar.

Pour contrôler la pression, il faut se servir d'un manomètre à bain d'huile.

La pression peut être réglée entre 11 et 14 bar pour des brûleurs FIRE 1, FIRE 3, FIRE 6, et entre 7 et 14 bar pour les brûleurs FIRE 1R, FIRE 3R.

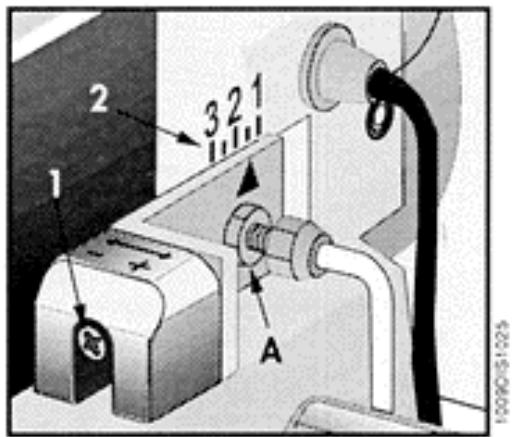

Le réglage de la tête s'effectue par la vis 1, après avoir desserré l'écrou A, d'après les indications de l'index 2.

Après avoir desserré la vis 3, on peut régler l'air de combustion avec la vis 4, d'après les indications de l'index 5.

Une fois le réglage effectué, resserrer la vis 3.

En desserrant les vis 1 et en ouvrant le capot supérieur 2, on peut accéder aux groupes éléments suivants: groupe défecteur/electrodes, préchauffeur et ventilateur.

Pour l'inspection, le nettoyage et le remplacement des pièces : détacher le tuyau du fioul domestique 3, desserrer l'écrou 4, détacher les câbles électrodes et les câbles du préchauffeur et démonter le G/déflecteur-electrodes 5.

Le capot de protection est fixé au brûleur par les deux vis "A" indiquées sur la figure.

1) Enlever les vis et le capot avant d'installer le brûleur. 2) Une fois l'installation faite, mettre le capot de protection selon l'ordre inverse des opérations.

En cas de remplacement ou de démontage-montage du rotor de ventilation, contrôle que ce dernier ne touche pas le plan du moteur en respectant les indications ci-jointes.
