Type d'appareil	Chaudière murale à gaz
Modèles disponibles	M21S, M24S, M21, M24, M21SEL, M24SEL, M21EL, M24EL
Fonction chauffage	Oui
Fonction eau chaude	Selon modèle (mixte ou chauffage seul)
Type d'allumage	Piezo ou électronique selon modèle
Veilleuse	Présente ou absente selon modèle
Catégorie gaz	II2E+3+
Type de raccordement	Non précisé
Puissance	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Type de régulation	Non précisé
Entretien	Réglage et entretien nécessaires
Installation	Murale
Usage	Résidentiel

FOIRE AUX QUESTIONS - M21 AR THERM

Comment puis-je installer l'AR THERM M21 ?

Pour installer l'AR THERM M21, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'appareil est placé sur une surface plane et stable, puis branchez-le à une source d'alimentation appropriée.

Quel est le niveau sonore de l'AR THERM M21 ?

Le niveau sonore de l'AR THERM M21 est de 35 dB, ce qui le rend relativement silencieux et adapté pour une utilisation dans des environnements sensibles au bruit.

Comment puis-je régler la température sur l'AR THERM M21 ?

Pour régler la température, utilisez le panneau de commande situé sur le devant de l'appareil. Appuyez sur les flèches haut et bas pour augmenter ou diminuer la température souhaitée.

L'AR THERM M21 est-il économe en énergie ?

Oui, l'AR THERM M21 est conçu pour être économe en énergie et dispose d'une classe énergétique A+, ce qui permet de réduire les coûts de fonctionnement.

Que faire si l'AR THERM M21 ne chauffe pas correctement ?

Si l'AR THERM M21 ne chauffe pas correctement, vérifiez que l'appareil est correctement branché et que les réglages de température sont corrects. Si le problème persiste, consultez le service après-vente.

Comment nettoyer l'AR THERM M21 ?

Pour nettoyer l'AR THERM M21, débranchez l'appareil et utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Quelle est la garantie de l'AR THERM M21 ?

L'AR THERM M21 est couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour bénéficier de la garantie.

Où puis-je trouver des pièces de rechange pour l'AR THERM M21 ?

Les pièces de rechange pour l'AR THERM M21 peuvent être commandées directement auprès du fabricant ou chez des revendeurs agréés. Consultez le site web du fabricant pour plus d'informations.

MODE D'EMPLOI M21 AR THERM

M21S - M24S avec veilleuse
Mixte :CHAUFFAGE + eau chaude
Allumage par piezo

M21 - M24 avec veilleuse Pour chauffage seul Allumage par piezo

M21SEL - M24SEL sans veilleuse
Mixte : chauffage + eau chaude
Allumage électronique

M21EL - M24EL sans veilleuse Pour chauffage seul Allumage electronique

INSTRUCTIONS DESTINEES A L'INSTALLATEUR

L'installation et l'entretien de l'apparil doivent etre effectués par un professionnel qualifie, conformement aux textes reglementaires et regles de 1'art en vigueur, notamment:

1) CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'ENTRETIEN

L'installation et l'entretien de l'appareil doivent etre effectués par un professionnel qualifie conformement aux textes reglementaires et regles de l'art en vigueur, notamment:

• Arréte du 2 août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquifiés situées à l'intérieur des batiments d'habitation et de leur dépendance.

• Norme DTU P 45-204 Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement Sanitaire Départemental

Pour les appareils raccordés au réscau électrique:

• Norme NF C 15-100 - Installations électriques à basse tension - Régles.

INSTRUCTIONS DESTINEES A L'INSTALLATEUR

1.DESCRIPTION GENERALE

Les chaudieres Multigaz produit dans les versions chauffage sauf et double service (chauffage plus production d'eau sanitaire) ont et étudiés pour satisfaire aux exigences domestiques.

Les échangeurs de chaleur sont réalisés en cuivre, et la carcasse est en acier.

Les dimensions, et la disposition des tubes de fumées permettent la reception maximale de la chaleur des fumées et le maintain du rendement thermique à un haut niveau.

La production d'eau chaude à usage sanitaire s'obtient par l'utilisation d'un serpentin en cuivre (situé à l'intérieur de la chaudière), d'un diamètre suffisant pour empêcher les dépôts de calcaire (cette solution permet d'obtenir le plus haut niveau d'échange thermique, avec une production instantanée et continue d'eau sanitaire).

La carrosserie est en acier emboutei et vernis.

Un panneau complète l'éstétique du générateur. Ce panneau est munis d'un orifice permettant l'accès au robinet d'arrivée d'eau de l'appareil.

Les raccordements aux reseaux d'eau et de gaz situés à l'arrière de l'appareil, en position horizontale, permettent de la brancher directement à l'aide d'un tube en cuivre ou de tubes flexibles métalliques.

L'identification des raccordements est facilitée par les indications portées sur les raccords des tubes.

2. CHARACTERISTIQUE TECHNIQUE

La puissance thermique nette est de 23,9kW, avec ou sans production d'eau sanitaire.

Les chaudières peuvent etre regles d'origine pour etre alimentees, soit en gaz naturel, soit en GPL (G30/G31); elles peuvent etre, par la suite, transformees pour etre alimentees avec d'autre nature.

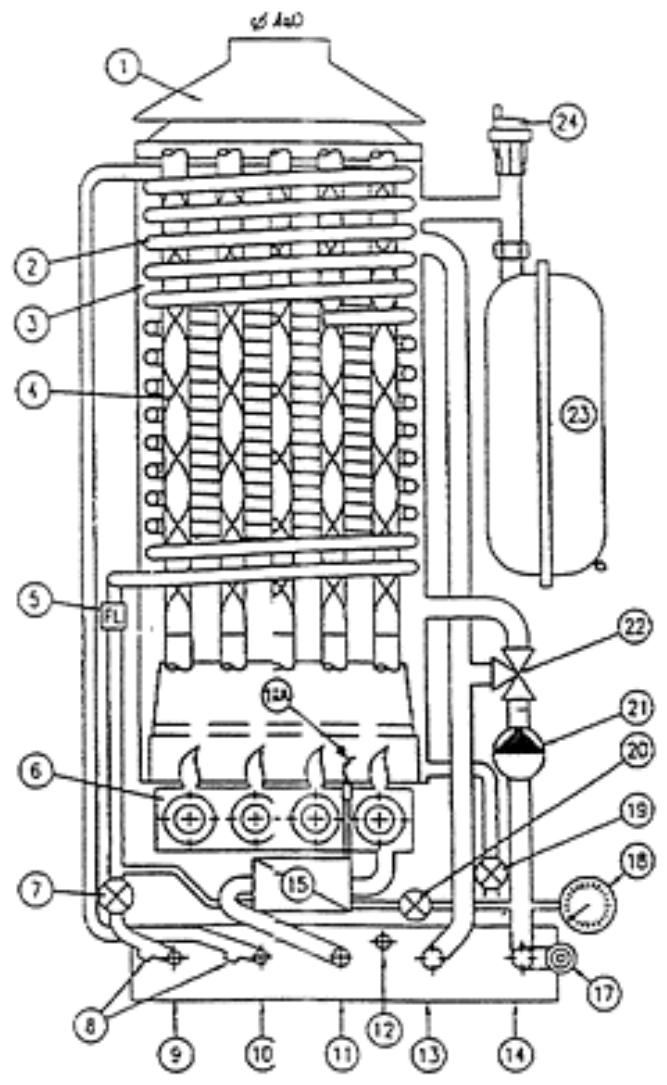

3.COMPOSANTS PRINCIPAUX

Legende:

1) Coupe-tirage
2) Echangeur d'eau chaude à usage sanitaire
3) Corps de la chaudière
4) Tubalaterinox
5) Pressostat pour priorite sanitaire
6)Rampbebruleur
7) Robinet de reglage du debit d'eau sanitaire
8) Raccords pour nettoyage du serpentin
9) Arrivee d'cau froide diam. 1/2
10 Sortie eau chaude a usage sanitaire diam. 1/2"
11) Arrivé du gaz diam. 1/2
12) Echappement de la valve de securite
13) Départchauffage diam. 3 / 4^
14) Retour chauffage diam. 3/4
15) Bloque gaz
16) Veilicuse
17) Soupape de securite (Pression circuit enu)
18) Branchement pour manometre
19) Robinet de vidange
20) Robinet de remplissage
21) Circulatour vinesse variables
22) Vanne melangeure (option)
23) Vase d'expansion
24) Purgeur d'air.

INSTRUCTIONS DESTINEES AL INSTALLATEUR

4. CHARACTERISTIQUES tECHNIQUES

GENERALITES: DEBIT - PUISSANCE - POIDS

Modèle	Débit Thermique kW	Puisance thermique kW	Production d'eau * l/h ΔT 30	Capacité chaudière - vase d'expans.	Poids kg
M24...	26,5	23,9	650	20 l - 8 l.	60

*Seulement pour les modetes ...S....
- Pression nominale gaz: G20/G25 20/25mbar, G30/G31 28/37mbar
- Pression maximaled'alimentation en eau de la chaudiere: 2,5bar
- Pression maximale de 1'eau chaude à usage sanitaire: 6bar Hors service.
- Température maxi de l'eau chaude 85^
- Température de sécurité: 95^
Tension d'alimentation: 220...230V

INJECTEURS - DEBIT - PRESSION

Modèle	Gaz naturel G20/G25 20/25mbar			Butane-Propane G30/g31 28/37mbar
	Veilleuse n°	Diam. Injecteurs en centièmes de mm		Veilleuse n°	Diam. Injecteurs en centièmes mm
	*	Brûl. concentr.	Brûl. later.		Brûl. concentr.	Brûl. later.
M 24...	27	205	145	22	140	110

• Non prévue pour les modèles avec allumage électronique.

Pour tout ce qui n'est pas inclus dans cette notice, nous vous prions de vous reporter aux documents spécifiques et/ou de nous questionner directement.

N.B.: pour mener à bien sa politique d'améliorement, le fabricant se reserve le droit de modifier ses apparéils sans informer l'utilisateur

INSTRUCTIONS DESTINEES A L'INSTALLATEUR

5. INSTALLATION

ATTENTION: cet appeareil ne doit etre instalé que dans un local convenablement ventilé, conformément aux prescriptions de la norme en viguer.

Le débit d'air nécessaire à la combustion est 2m^3 /h par kW de débit thermique indiquée dans la plaque signalétique.

Les apparciels de la Societe AR THERM sont très faciles à installer. Leur longevite, leur sécurité de fonctionnement, la rapidité et la facilité de leur entretien, sont dues au sein apporté tout au long de leur fabrication.

Pour facilitier leur installation, notre Société met à disposition des ses clients une guide de montage, à l'aide duquel on peut déterminer les scellement et le raccordement en eau, à condition que les mesures de branchement et d'encombrément sont les mêmes du générateur.

Si la chaudière est installée au dessus d'un apparéil dégageant de la chaleur, il est conseillé d'insérer un clapet anti-retour dans le circuit de chauffage. Celà pour éviter tout phénomène de circulation naturelle qui, de toute façon, ne se vérifie pas quand la chaudière est installée au dessus d'un plan génére des corps échauffant.

L'installateur devra se foncormer aux instructions enumeratedes ci-apres, et aux regles en vigueur.

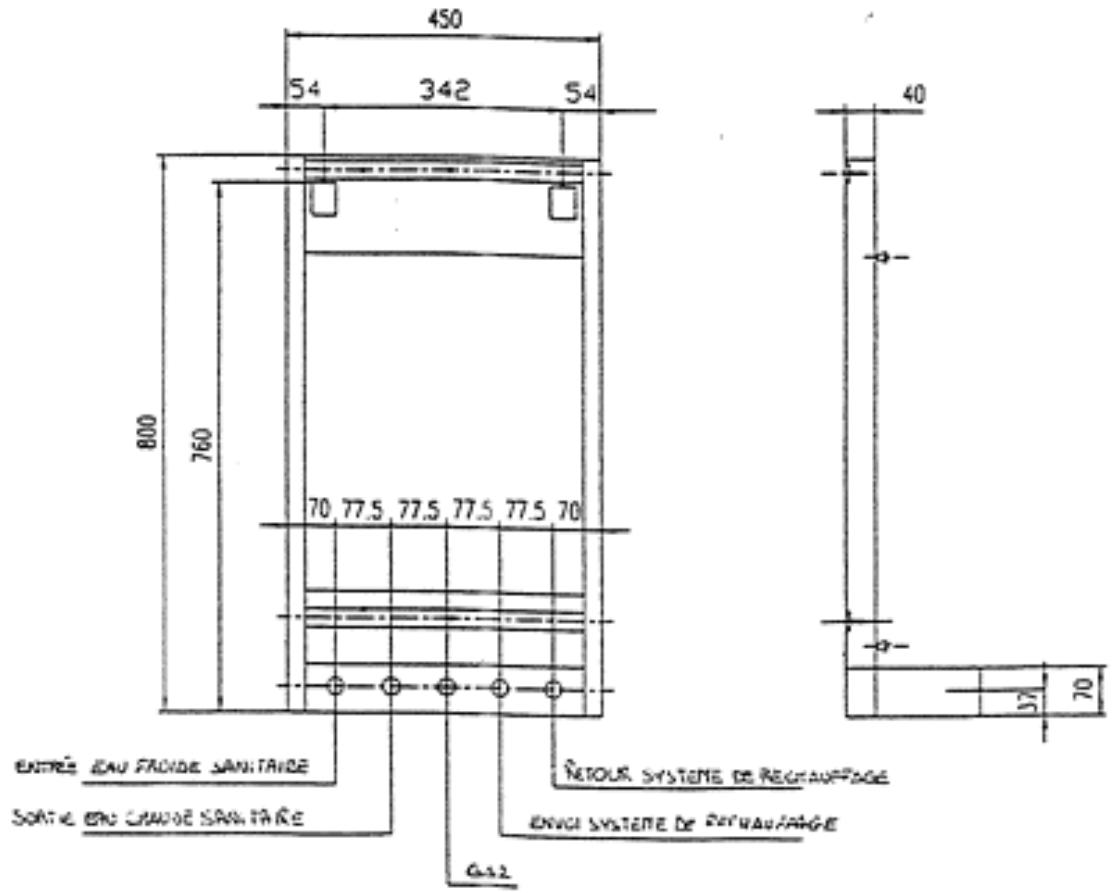

GUIDE DEMONTAGE

. INSTRUCTIONS DESTINEES A L'INSTALLATEUR

AVERTISSEMENTS:

a) Si la pression du réseau hydraulique est supérieure à 6bar, prévoir l'installation d'un réducteur de pression.
b) Prévoir, en cas d'absence, l'installation d'un robinet de coupure du gaz, d'un modele agreé.
c) S'assurer que la tension du réseau est de 230V.ac. L'appareil doit etre mis à la terre. Il est recommandé d'installer un interrupteur avec fusibles. Il est obligatoire de relier le neutre (fil bleu) et la borne neutre (^2) et la phase (fil marron), a la borne phase du cadre (^3)
d) S'assurer que le cable électrique n'est pas en contact avec les canalisations de l'eau chaude.
e) Verifier le branchement des disposits d'aspiration de l'air de combustion et d'évacuation des fumées, en particulière l'étanche des raccordements avec les accessoires; le diamètre dela base d'évacuation des fumées est de 140mm.

NOUS VOUS CONSEILLONS L'INSTALLATION D'UN THERMOSTAT D'AMBIANCE

6. MISE EN SERVICE (DE LA CHAUDIERE)

RESEAU HYDRAULIQUE

Toujours s'assurer du replissage en eau de l'installation. Dans le cas contraire, proceder comme expliqué ci-dessous:

a) Ouvrir le robinet de remplissage (20)
b) Purger l'air de la chaudiere à l'aide du purgeur (24)et des ouvertures situés à la partie inférieure du générateur
c) Àpres quelque minute, l'aiguille blanche du manomètre sur le bandeau comence à monter, fermer le robinet quand l'aiguille atteint 1,5bar.

N.B. La pression ne doit jamais etre supérieure a 1,5bar.

RESEAUDUGAZ

Après s'être assure que la nature du gaz de réseau est identique à celle indiquée sur la plaque signalétique (les apparciels sont régles en usine pour fonctionner avec les gaz naturels G20/G25 20/25 mbar), procéder au branchement du gaz au moyen de tubes métalliques flexibles, en se conformant aux prescriptions réglementaires.

Si le gaz mis à disposition est un gaz GPL butane (28mbar) ou propane (37mbar) il faut procéder au changement de gaz (voir paragraphe 7 page 8: "Transformations pour fonctionnement en gaz butane/propane).

INSTRUCTIONS DESTINEES AL INSTALLATEUR ET A L'UTILISATEUR

8. ALLUMAGE (Fig. 1 - 2)

CHAUDIERES AVEC ALLUMAGE ELECTRONIQUE (FIG. 2)

a) Ouvrir le robinet du gaz
b) Le double interrupteur doit se couver dans la position "OUVERT" ou "I" (allumage) Voir les indications reportées sur le tableau de commande; régler le thermostat dans la position désirée ; dans cette condition l'allumage s'effectue automatiquement.
c) Si levoyant rouge (situé sur le bouton de déverrouillage du boitier programmeur et de contrôle) s'allume,attendre 1 minute environ et appuyer a nouveau sur le bouton d'allumage pour renouveler le cycle d'allumage.
d) Si le système se bloque à nouveau, contrôler le branchement électrique, s'assuerer en particulière que la polarité est respecté sur la borne 3, comme précisé dans le paragraphe des avertissements (page 7). Si le défaut persististe, appeler le Service après vente.

CHAUDIERES AVEC VEILLEUSE (Fig. 1)

ALLUMAGE DE LA VEILLEUSE

1) Ouvrir le robinet du gaz et positionner le double interrupteur situé sur le tableau, sur la position "OUVERT" ou "T" (allumage)
2) Pousser la manette (appareils avec bloc "Honeywell" voir fig. 1) ou la tourner et la pousser sur les apparéils avec bloc "Sit", voir fig. 1, dans la position "allumage veilleuse"
3) Pousser le bouton d'allumage avec le repere
4) Maintenir poussaee la manette, une fois la veilleuse allumee, pendant 1 minute environ et la relacher
5) La veilleuse doit rester allumée après avoir relaché la manette; dans le cas contraire, repeter l'opération 60 secondes plus tard.

Note: un dispositif de sécurité empêche la répetition de l'opération d'allumage tant que le thermocouple n'est pas suffisament refroidi.

Il faut attendre 1 minute au moins avant de rallumer la veilleuse.

ALLUMAGE DU BRULEUR PRINCIPAL

Après l'allumage de la veilleuse, tourner la manette dans la position "allumage brûleur principal (bloc "Sit"); pour les modèles avec bloc "Honeywell" il n'est pas nécessaire tourner la manette étant que lors de l'allumage de la veilleuse, le fait de relacher la manette détermine la position "OUVERT".

Ensuite, reglerle thermostat d'ambiance à la température désirée.

INSTRUCTIONS DESTINEES AL INSTALLATEUR ET A L'UTILISATEUR

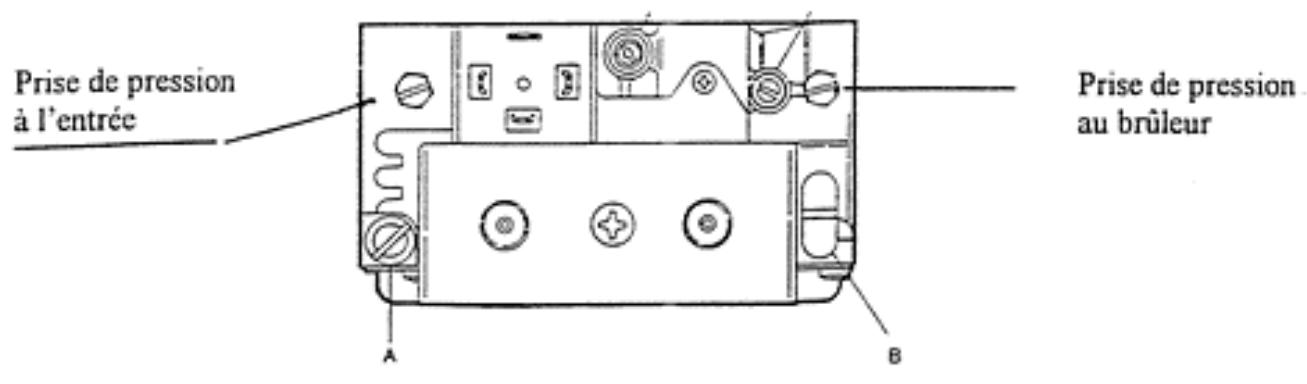

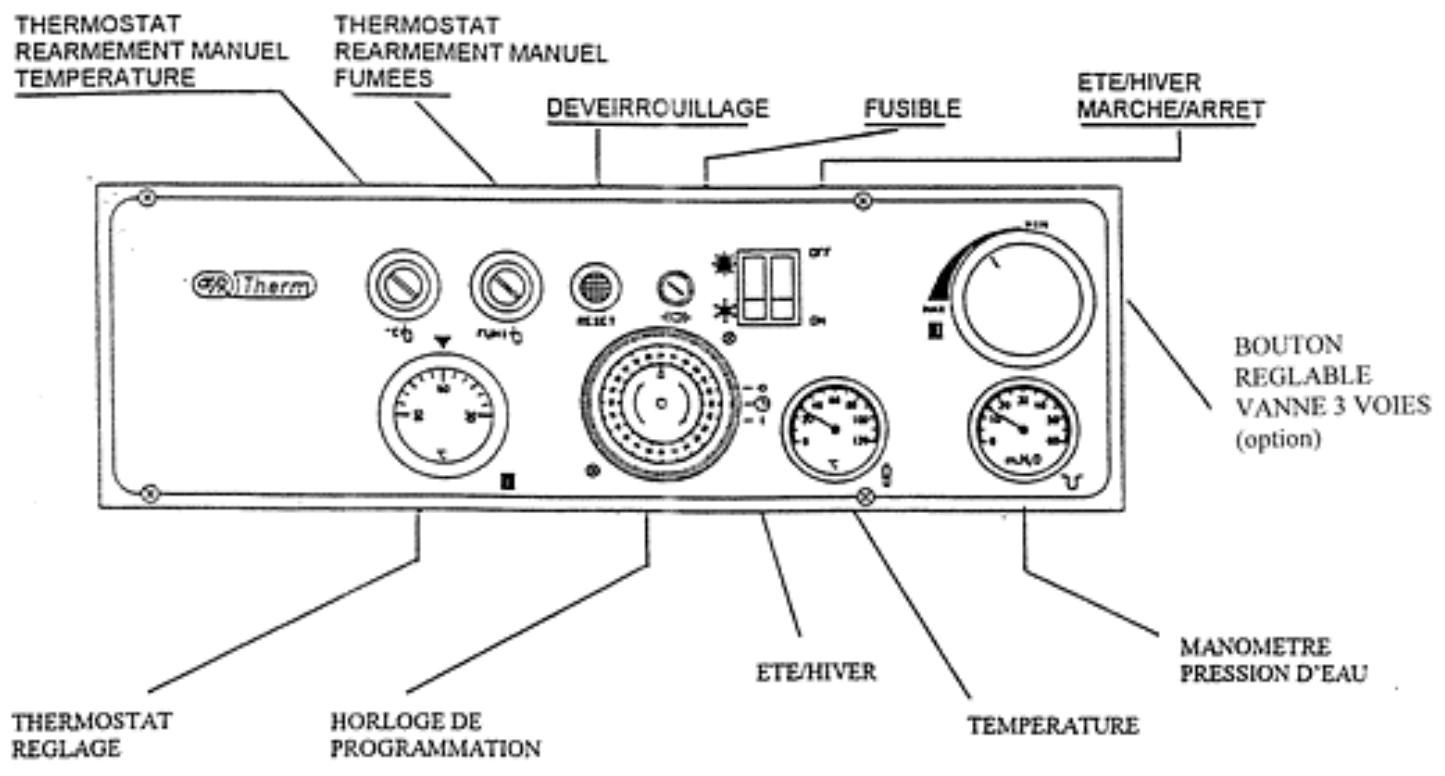

Fig. 2: Chaudière avec allumage électronique
TYPE SIT 830 TANDEM

TABLEAU DE COMMANDE

ALLUMAGE ELECTRONIQUE

INSTRUCTIONS DESTINEES AL INSTALLATEUR ET A L'UTILISATEUR

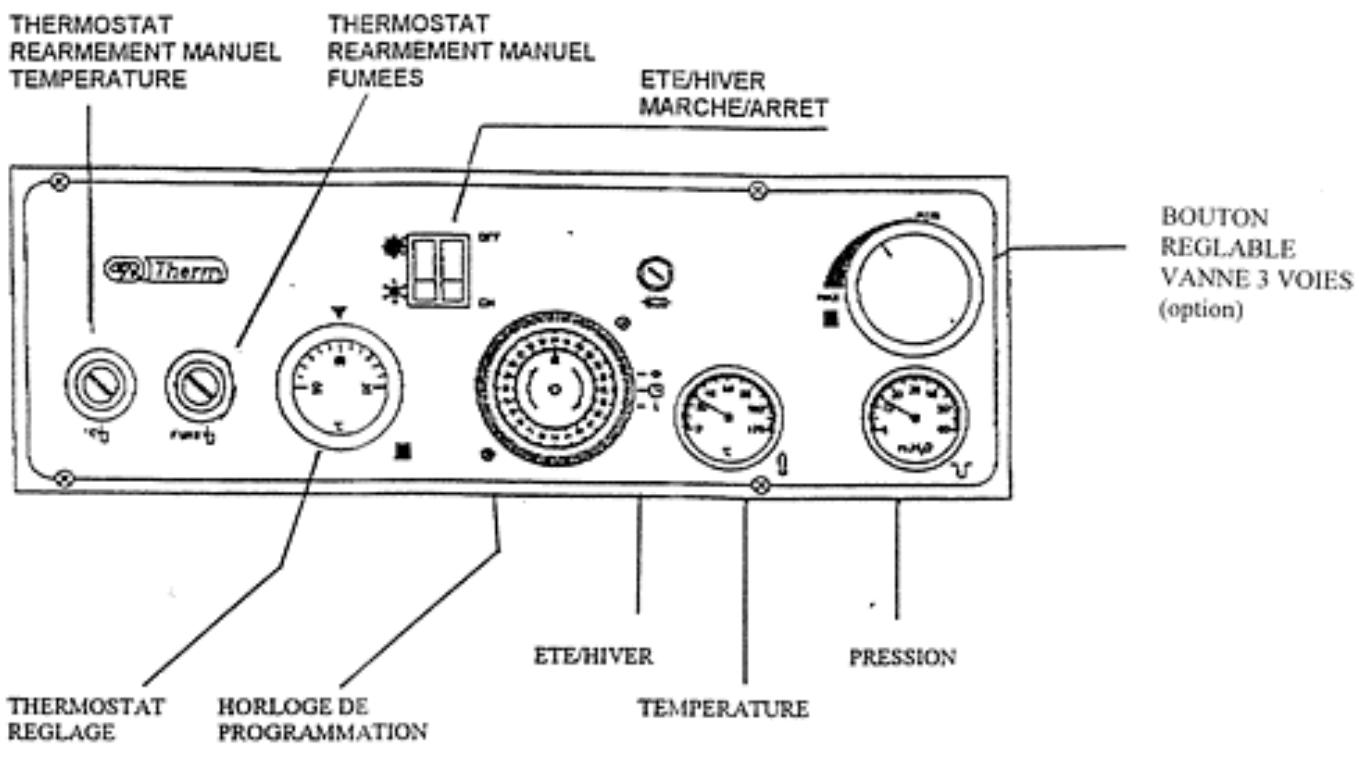

TABLEEAUDCOMMANDE

ALLUMAGE VEILLEUSE

9. PERIODE ETE-HIVER

La commutation s'effectue avec l'interrupteur positionné sur le tableau de commande:

-été = interrupteur P (soleil)
-hiver interrupteur (neige)

La pompe de circulation fonctionne quand la température atteind 60 - 65^ et que l'interrupteur est sur le repère (neige - hiver). Dans un premier temps, la pompe peut donner l'impression de ne pas fonctionner correctement: cela est du à la presence d'air dans l'installation. Dans ce cas, il faut la purger en agissant sur le purgeur (24).

10. THERMOSTAT DE SECURITE

THERMOSTAT DE SECURITE A REARMEMENT NATUREL POUR L'EAU

Il s'agit d'un dispositif destiné à améliorer la sécurité de la chaudière. Il intervient automatiquement quand la température depasse 95^ . Pour rallumer la chaudière, dévisser le petit couvercle de protection qui se trouve sur le bandeau électrique; pousser à fond le bouton jusqu'à perception d'un déclic. Remplacer le couvercle.

INSTRUCTIONS DESTINEES A L'INSTALLATEUR ET A L'UTILISATEUR

THERMOSTAT DE SECURITE A REARMEMENT MANUEL POUR LE CONTROLE DE L'EVACUATION DES FUMEES.

Il s'agit d'un dispositif qui intervient en cas d'anomalie dans l'évacuation des fumées. Pour rallumer la chaudière, dévisser le petit couvercle de protection situé sur le bandeau électrique; pousser à fond le bouton jusqu'à perception d'un déclic. Remplacer le couvercle.

IL EST ABSOLUMENT INTERDIT DE DECONNECTER OUD'ENDOMMAGER CE DISPOSITIF

En cas de nécessité, utiliser exclusivement des pieces de réchange fournies par le fabricant.

ATTENTION: en cas de répetition de cet incident, faire appel à un technicien qualifié.

11. ARRET COMPLET DE LA CHAUDIERE

TYPE ALLUMAGE ELECTRONIQUE

1) Positionner l'interrupteur dans la position "Fermé" "OFF". De cette façon le générateur est fermé.
2)Ferner LE ROBINET GENERAL DU GAZ (ARRIVEE DE GAZ)

TYPE ALLUMAGE AVEC VEILLEUSE

1) Positionner l'interrupteur dans la position "O" et tourner le bouton de l'électrovanne gaz vers la droite, en le maintainant dans cette position pendant quelques secondes. En le relachant, il returnera automatiquement dans la position initiale (bloc "Honeywell"), ou tourner la manette dans la position fermé (bloc "Sit"). On obtendra l'extinction totale du générateur.
2)Ferner LE ROBINET GENERAL DU GAZ (ARRIVEE DE GAZ).

12. ENTRETIEN

La conception technique de la chaudière assure un fonctionnement correct pour une longue période; de ce fait n'exige pas d'entretien particulier.

Pour lui conserver longtemps le meilleur rendement, nous vous conseillons de faire effectuer contrôle général de l'appareil, de la cheminée d'évacuation, du thermostat de sécurité contre le débordement des fumées, au moins une fois par an.

Une fois tous les trois ans, il faut faire effectuer un nettoyage général, y couvrir chimiquement, le tube a serpentin qui assure la production d'eau chaude à usage sanitaire.

Un contrôle spécifique de la cheminée doit être effectué tous les ans
