Marque	WANDERS
Modèle	VERO (également VERO 33, VER0X)
Type de produit	Poêle à bois
Puissance nominale	5 kW (8 kW à tirage optimal)
Rendement énergétique	78,7 %
Diamètre du conduit de fumée	150 mm
Combustible autorisé	Bûches de bois sec (taux d'humidité 12-15 %)
Charge maximale de bois	1 kg (environ 3 bûches de 30 x 10 cm)
Durée de combustion par charge	Environ 1 heure
Température des fumées	330 °C
Débit massique des fumées	4,2 g/s
Tirage nécessaire	12 Pa (0,12 mbar)
Émissions de CO (à 13% O2)	0,06 %
Particules fines	30 mg/m³
Volume de la chambre de combustion	0,02 m³
Surface de la sole	0,06 m²
Poids (modèle debout avec conduit de 2 m)	160 kg
Garantie	5 ans (pièces en fonte/vermiculite, laque et vitre : 1 an)
Entretien annuel recommandé	Ramonage de la cheminée, contrôle des joints et du tirage
Distance de sécurité aux matériaux combustibles	80 cm autour du poêle et du conduit
Norme de conformité	EN 13240

FOIRE AUX QUESTIONS - VERO WANDERS

Quel type de bois utiliser avec le poêle VERO ?

Utilisez uniquement du bois sec (taux d'humidité 12-15 %). Les essences dures comme le chêne ou le hêtre sont idéales. Évitez le bois vert, peint, imprégné ou les bûches de paraffine.

Comment allumer correctement le poêle VERO ?

Ouvrez complètement l'arrivée d'air. Placez du petit bois sec et des allume-feux, allumez, puis laissez la porte entrouverte 3 à 5 minutes pour favoriser le tirage. Ajoutez ensuite des bûches sans les serrer.

Comment nettoyer la vitre du poêle ?

Nettoyez la vitre refroidie avec un détergent spécial pour plaques de cuisson en céramique. Évitez de toucher le verre avec les doigts pour ne pas laisser de traces indélébiles.

Quelle est la distance de sécurité à respecter autour du poêle ?

Maintenez une distance d'au moins 80 cm entre le poêle et tout matériau combustible (meubles, rideaux, etc.). Devant la porte, prévoyez 50 cm de plaque de protection.

Que faire en cas de feu de cheminée ?

Fermez immédiatement tous les clapets et arrivées d'air. Alertez les pompiers. Après extinction, faites contrôler la cheminée et le poêle par un installateur agréé.

Quelle est la garantie du poêle VERO ?

La garantie est de 5 ans sur les défauts de matériaux et de fabrication. La vitre, les pièces en fonte/vermiculite et la laque sont garanties 1 an.

Puis-je installer le poêle moi-même ?

Non, l'installation doit être réalisée par un installateur agréé conformément aux normes anti-incendie. Une installation incorrecte annule la garantie.

Quel entretien annuel est nécessaire ?

Faites ramoner la cheminée par un professionnel, vérifiez l'étanchéité du conduit, le fonctionnement des clapets et l'état des joints de porte.

Combien de temps brûle une charge de bois ?

Avec la charge maximale de 1 kg de bois, la combustion dure environ 1 heure.

Quel est le rendement du poêle VERO ?

Le rendement énergétique est de 78,7 %, ce qui garantit une bonne efficacité et une faible émission de fumées.

MODE D'EMPLOI VERO WANDERS

Véro / véro 33 / vérox

NL Handleiding en installmentevoorschriften Vero / Vero 33 / Verox 2 GB Users guide and installation manual for the Véro / Véro 33 / Vérox 14 FR Mode d'emploi et instructions d'installation le Véro / Véro 33 / Vérox 27 D Gebrauchsanweisung und Montage Vorschriften Vero / Vero 33 / Verox 40

Geachte klant,

Schoorsteenhoogte buitendaks op een horizontale afstand A vanaf de nok
Dak helling X	horizontal
	In denok	0,5 m	0,75 m	1 m	1,25 m	1,5 m	2 m	3 m	4 m
25°	0,5	0,75	0,85	1,0	1,1	1,2	1,6	2,5	3,3
30°	0,5	0,85	1,2	1,6	2,0	2,4	3,2	4,9	6,5
35°	0,5	1,0	1,8	2,4	3,0	3,6	4,8	7,3	10
40°	0,5	1,2	2,4	3,2	4,0	4,8	6,4	10	13
45°	0,5	1,5	3,0	4,0	5,0	6,0	8,0	12	16

Véro / véro 33 / vérox

Dear Client,

Détails techniques

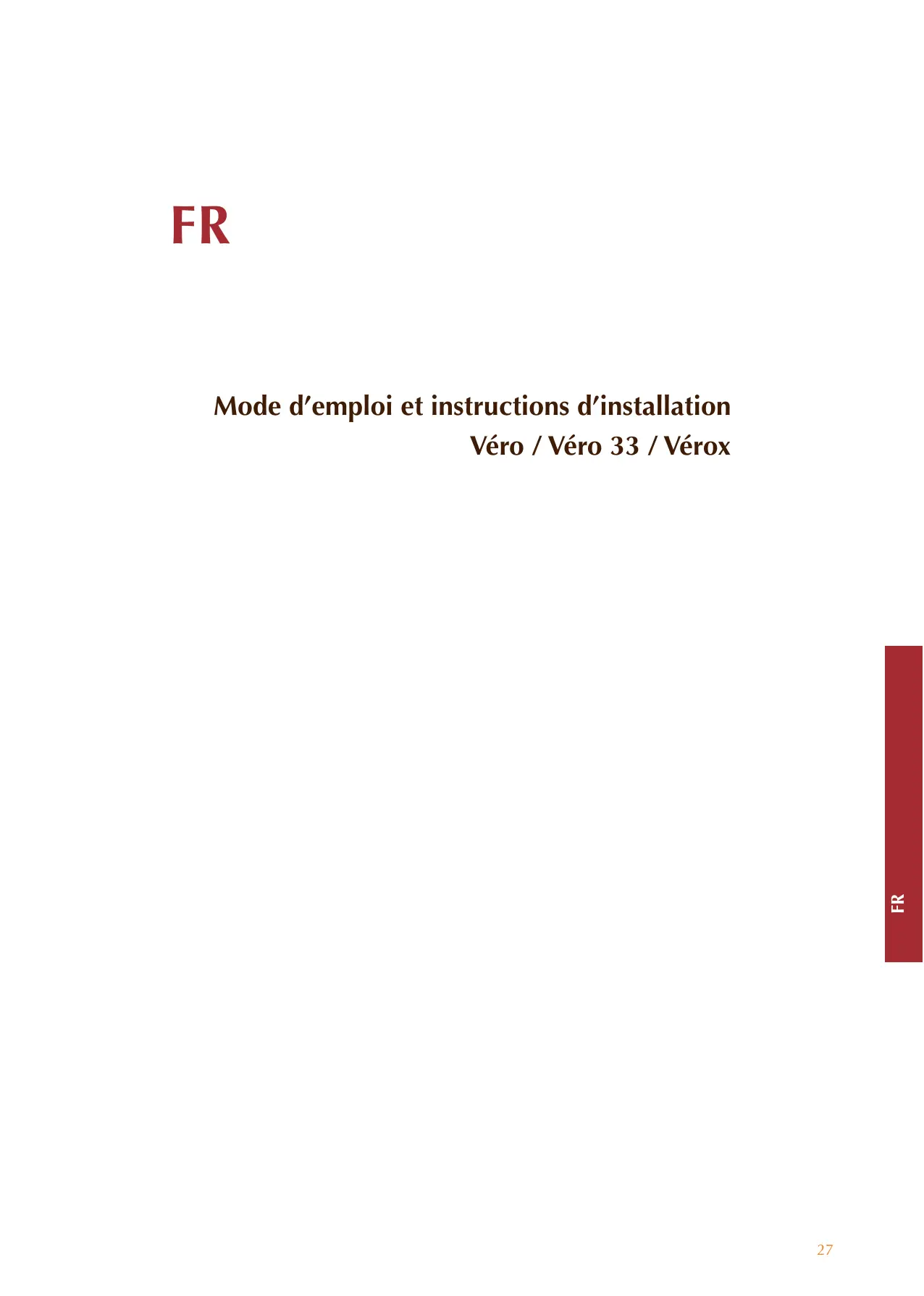

Mode d'emploi et instructions d'installation véro / véro 33 / vérox

Cher client,

Nous vous félicitons pour l'acquisition de votre nouveau poêle à bois de WANDERS.

C'est une source de chaleur confortable qui vous donnera beaucoup de plaisir pendant de longues années.

Par son design unique, visible de tous les coins de la pièce.

Ce poêle à bois a été conçu tout spécialement pour répondre aux exigences d'un employé aisé, de la sécurité et du design.

Votre poêle est développé et produit dans notre usine à Netterden (Pays-Bas) et fait à la main pour une partie importante. La construction est faite uniquement en membresux matériaux en conformité avec les normes européennes en vigueur. Vous bénéficierez ainsi de la garantie d'une longue durée de vie pour ce poêle.

La première partie de ce mode d'emploi est consacrée aux conseils pour une utilisation correcte de votre poêle à bois en toute sécurité. La deuxième partie comporte les instructions d'installation et les caractéristiques techniques destinées notamment à l'installateur.

Nous vous recommandons de lire ce manuel attentivement avant la mise en service de votre poèle à bois et de bien le conserver. Notre installateur en aura besoin pour l'entretien annuel de votre poèle.

Nous espérons que vous profiterez beaucoup de l'ambiance chaleureuse du Véro.

L'Équipe de WANDERS

Table des matières

Votre poèle à bois Véro 30 Installation 30 Allumage du poèle 30 Premier chauffage 31 Combustible: le bois 31 La façon optimale de chauffer le poèle 32 Cheminée et conduit de cheminée 32 Entretien 32 33 Garantie 33 Instructions d'installation du Véro 34 Dessins techniques 53

Le Véro 33 avec pierre volcanique

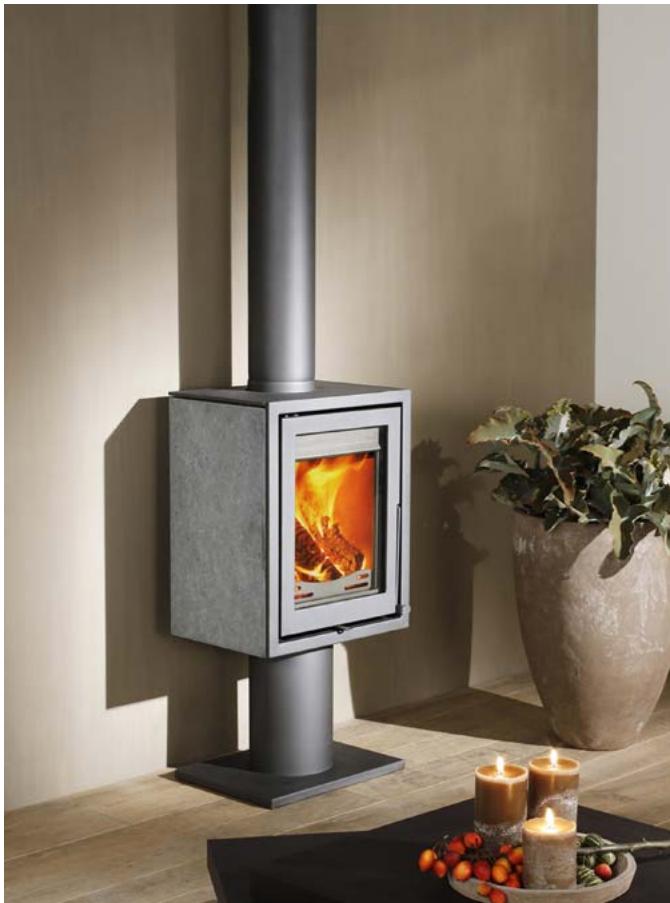

Le Véro vous offre à la fois le confort et une émission de chaleur efficace.

L'émission de la chaleur est très importante, car la surface de la vitre du poèle par laquelle la chaleur se diffuse directement est très grande. Avec votre Véro, vous obtiendrez ainsi le plus de chaleur possible dans votre pièce. Le déflecteur des gaz de fumée intégré sert à retarder encore la chaleur complémentaire des gaz de fumée, augmentant encore l'émission de la chaleur par le poèle. De plus, à l'aide du tiroir à air intégré, vous pouvez régler vous-même l'apport de l'air de combustion et donc un apport plus ou moins grand en oxygène au poèle, qui de ce fait aura une allure plus grande ou plus modérée et donc une émission de chaleur plus importante ou plus modérée.

Installation

En règle générale, c'est le revendeur de votre Véro qui se charge de l'installation du poêle. Si ce n'est pas le cas, confiez-la à un installateur/agréé. C'est lui qui vous conseillera aussi sur le conduit de cheminée auquel votre poêle devra être raccordé. Le raccordement des poêles à bois par une personne non agréée est fortement déconseillé. Dans ce cas, nous ne garantissons pas le bon fonctionnement du Véro.

L'installation devra répondre également aux normes anti-incendie. Voir la page 35.

Allumage du poêle pendant l'entre-saison (début de l'automne ou fin de l'hiver)

Lorsque la température extérieure et celle à l'intérieur de votre maison sont presque pareilles, il n'est pas si simple d'obtenir un bon tirage. Ces jours-là, le meilleur tirage s'obtient si vous brûlez du bois en petite quantité tout en laissant tous les orifices d'air ouverts au maximum. C'est que l'apport important d'air favorise un réchauffement rapide et cela a un effet stimulant sur le tirage de cheminée. En utilisant peu de bois, vous éviterez que la fumée soit refoulée dans la pièce.

Ce poêle à bois est très utile en chauffage d'appoint et ne sert pas à remplacer par exemple votre installation du chauffage central.

Allumage du poêle

Le poêle devient très chaud pendant l'allumage et le chauffage et il a besoin d'au moins deux heures pour refroidir. Évitez de toucher le Véro pendant le chauffage et deux heures après sans être protégé par un gant. L'utilisation d'un gant est nécessaire si vous manipulez le poêle, sinon vous risquez d'avoir des brûlures sévères.

Avant d'allumer le poêle, n'oubliez pas d'enlever le dépôt éventuel des vitres avec un bout de papier d'un rouleau essuie-tout par exemple. Vous utiliserez ce papier ensuite pour allumer le feu.

Ouvrez la prise d'air de combustion complètement. Ouvrez aussi le tiroir à air complètement avant l'allumage. Ensuite, ouvrez la porte ; introduisez dans le poèle quelques tortillons de papiers ou quelques allume-feux et ajoutez là-dessus du petit bois sec. Allumez ces bouts de bois et entrouvez la porte pendant 3 à 5 minutes en vue d'une aménée d'air supplémentaire et pour favoriser le tirage initial de la cheminée. Quand les bouts de bois se sont enflammés, vous pouvez rajouter du bois supplémentaire. (Faites en sorte que les buches ne soient pas trop serrées afin de permettre aux flames de bien se développementer tout autour)

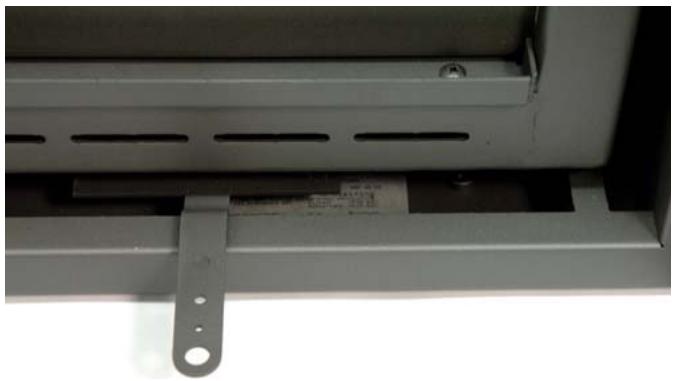

Fonctionnement du tiroir à air

Le tiroir à air connaît 3 positions:

1. le tiroir est complètement ouvert : les prises d'air primaire et secondaire sont ouvertes.
2. poussez jusqu'au premier déclic : seule la prise d'air secondaire est ouverte. Le poèle a alors son meilleur rendement et le désembuage des vitres est le plus performant
3. poussez jusqu'au deuxième déclic : toutes les prises sont fermées et le poèle s'éteindra peu à peu.

Attention:

Évitez de toucher la vitre du poêle de vos doigts. Les empreintes digitales se fixeront au verre par la température élevée et ne s'enleveront plus par la suite.

Il est interdit d'allumer le poèle en utilisant des produits liquides tels que l'essence ou l'alcool à brûler.

Quand le poèle brûle, vous ne pouvez pas utiliser en même temps une hotte aspirante dans la même pièce.

Ne touchez pas les éléments laqués pendant le réchauffement du poêle.

Changement de couleur des parois, plafonds et grilles

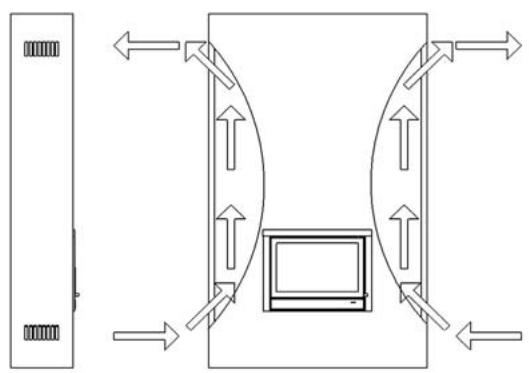

Par le chauffage du poêle, les parois, plafonds et grilles peuvent changer de couleur. C'est que des grains de poussière brûlent dans le manteau de convection. Il s'agit d'un processus naturel dont WANDERS ne saurait assumer la responsabilité. Pour réduire au maximum la décoloration, veuillez vous reporter aux consignes généralement données dans le commerce sur les poêles d'ambiance. Votre installateur vous renseignera.

Pendant le premier chauffage du poèle, le poèle a besoin d'être rodé. Votre poèle est couvert d'une laque thermorésistante qui doit encore être « cuite » à des températures de plus de 400~^ C. Cela se fait pendant les premiers chauffages quand les températures peuvent atteindre jusqu'à 600~^ C. Au début, cela peut entraîner une odeur désagréable, mais inoffensive. Les 4 à 5 premières fois, il est recommandé de n'introduire que quelques bûches et de faire brûler le poèle pendant au moins 6 heures. Assurez-vous que la ventilation de la pièce soit ajustée. N'utilisez pas une hotte aspirante quand le poèle brûle, car elle aspirerait l'air de combustion dont le poèle aurait besoin.

Pendant le "rodage" du poèle, un dépôt de suie peut se produire sur la vitre de la porte. La suie s'enlève facilement avec un chiffon humide ou éventuellement à

L'aide d'un détergent pour plaques de cuisson céramique quand le poêle s'est refroidi. Ne touchez plus la vitre nettoyée de vos doigts. Les empreintes digitales se fixeront au verre par la température élevée et ne peuvent plus être enlevées par la suite.

Vous avez un logement neuf ou rénové récemment?

Il est déconseillé d'allumer un poêle dans un logement qui vient d'être construit ou qui a été rénové récemment. Mieux vaut attendre encore six semaines. C'est que les murs et plafonds contiennent encore des gaz, des amollissants et de l'humidité issus du plâtrage et de la peinture. Par les courants d'air chauds, les grains de poussière dans la pièce changent de couleur et se collent contre les murs et plafonds. De plus, les points humides aux murs et plafonds, en revenant chauds, forment ainsi des taches jaunâtres.

Combustible: le bois

Espèce de bois	Durée de séchage
Pin, Peuplier	1	an
Tilleul, Saule, Sapin, Bouleau,
Frîne, Aune	1,5	an
Arbre fruitier, Hêtre	2	ans
Chône	2,5	ans

Le Véro ne peut brûler que du bois exclusivement. Ne chargez le poêle que de 1 kg de combustible à la fois. Utilisez toujours du bois propre, coupé et bien sec. Consultez le tableau qui précède pour les durées de séchage commandées. Le bois humide ne brûle pas bien et entraîne un dégagement de fumée excessif. De ce fait, la vitre risque de se noircir par la suite. De plus, des particules de suie peuvent se déposer dans le conduit de cheminée et être à l'origine d'un feu de cheminée.

Feu de cheminée - que faire ?

Au cas où un feu de cheminée se produit, fermez immédiatement le clapet dans la cheminée et tous les tuyaux d'aération d'air. Alertez les pompiers. Après l'extinction d'un feu de cheminée, faites contrôler de nouveau la cheminée et le poêle par votre installateur.

Le bois vert et humide a un taux d'humidité d'environ 50%. Après une année de séchage, le bois de fente contient encore 20% d'humidité. Après deux années, le taux d'humidité n'est que de 12 à 15 pour cent. Le bois sec produit un beau spectacle des flammes sans fumée ou presque. Le crépitements du feu se fait alors entendre. Le bois humide émet un sifflement et produit beaucoup de fumées et une vue des flammes insignifiante. Cela réduit le confort et le rendement du

chauffage considérablement.

Les bûches contenant de la paraffine ne sont pas admises au poêle. Après la fermeture de la porte, la paraffine se sépare des bûches en se fondant trop vite en raison de la température élevée. Les gaz de fumée encrassés qu'elles dégagent sont déposés directement sur la vitre de la porte; ils sont marqués sur le verre et ne peuvent plus être nettoyés.

Il ne faut pas utiliser du bois peint, imprégné, collé au traité autrement. Les gaz de fumée sont très nuisibles pour l'environnement et peuvent attaquer votre poêle. Il est également interdit de brûler des matières plastiques et d'autres déchets à cause du dégagement de ces fumées toxiques.

Espèces de bois et entreposage

Toutes les espèces de bois propre, coupé et sec peuvent servir de combustible. Les espèces dures, telles que le chêne, le hêtre et le bouleau se consument lentement et forment de façon simple des charbons de bois. Les espèces plus tendres, telles que le sapin, le pin et le feuquier produit plus de flammes et moins de charbons de bois.

L'entreposage du bois se fait de préférence à un endroit exposé au vent, mais bien à l'abri de la pluie. C'est la manière naturelle de sécher le bois. Empilez les buches sur une palette usagée ou sur une grille pour que les buches se sèchent aussi par le bas. De cette manière, les buches les plus basses n'entrent pas en contact avec l'eau.

La façon optimale de chauffer le poêle

Les poêles de WANDERS ont été conçus pour produire un rendement maximal. Un poêle à bois bien chauffé peut avoir un rendement d'environ 75%. Ainsi, pour obtenir la même chaleur, vous avez besoin d'une quantité de buches inférieure. De plus, un poêle bien chauffé dégage moins de fumées polluantes. Quelques conseils pour un confort du chauffage optimal:

• Ne chauffez le poêle que si la porte est bien fermée : le rendement du chauffage en sera 8 à 10 fois plus grand. Si la porte est ouverte, la cheminée aspire plus d'air que nécessaire pour une bonne combustion et l'air relativement frais refroidit le feu. Une porte fermée empêche que des étincelles s'échappent du poêle et causent des dégâts, surtout quand il s'agit de bois de résineux.
• Ne rajoutez pas plus de 3 bûches à la fois au feu. Le chargement de beaucoup de carburant en une fois n'est pas favorable à une combustion efficace et constitue une pollution inutile de l'environnement.
• Prévoyez une ventilation ajustée de la pièce

pendant l'utilisation du poêle. Un feu crépitant a une consommation de 25 mètres cubes d'air par heure au minimum. N'utilisez jamais le poêle et une hotte aspirante dans la pièce en même temps.

• Soyez prudent en cas de brouillard ou de calme plat. Par temps calme, il n'y a presque pas de tirage dans la cheminée froide. Puisque la fumée est plus lourde que l'air, il se pourrait alors que la fumée soit refoulée dans la pièce. Quand il y a du brouillard, la fumée qui sort de la cheminée se refroidit rapidement et descend tout en causant des nuisances dans votre environnement.
• N'éteignez pas le feu d'un coup à l'aide de l'eau, mais laissez le feu s'éteindre. Sinon, les matériaux à l'intérieur du poêle peuvent subir des déformations ou des fissures par les grands écarts de température survenus brusquement.

Cheminée et conduit de cheminée

La cheminée est l'objet le plus important de votre poêle à bois.

Une cheminée bien construite empêche que certains problèmes se produisent, tels que la pénétration des fumées dans la pièce, le dépôt de malpropriétés sur la vitre ou une mauvaise combustion. Avant l'installation de votre appareil, votre installateur ou un ramoneur agréé devra vérifier si le conduit de la cheminée a un diamètre de 150 millimètres au moins sur toute sa longueur et s'il est propre, lisse et étanche.

Cheminee avec un bon tirage

L'air chaud tend toujours à monter et c'est là le principe du tirage dans la cheminée. Le tirage est encore favorisé lorsqu'au niveau de la bouche de cheminée l'air est aspirée par le vent. L'effet inverse a lieu parfois par un vent descendant qui souffle de nouveau l'air dans la cheminée. De même, le brouillard frais et relativement lourd peut contrarier le bon tirage de votre cheminée, tout comme un long conduit de cheminée dont la paroi est rugueuse et avec de nombreuses courbes. Si le tirage naturel est mauvais, demandez conseil à votre installateur sur l'utilisation éventuelle d'un ventilateur dans votre conduit de cheminée.

Petit entretien

• Il est recommandé de laisser en place une couche de cendres de deux à trois centimètres ; elle servira à protéger la sole.
• Nettoyez l'extérieur du poèle à l'aide d'un chiffon humide non peluchant. N'utilisez pas des détergents et abrasifs agressifs.
• Le verre (redevenu froid) se nettoie avec un détergent.

spécial pour plaques de cuisson en céramique. Évitez de toucher encore la vitre nettoyée de vos doigts : les empreintes digitales resteront marquées au verre par la température élevée.

• N'oubliez pas d'huiler de temps en temps les charnières et le verrou de porte.

N'utilisez pas des détergents et abrasifs agressifs pour l'entretien de votre poêle.

Mise hors service

• En été, les portes et les tiroirs à air doivent tous être fermés.
• Il faudra mettre du sel absorbant dans le poêle s'il se trouve dans une pièce humide.

Entretien annuel

• Tous les ans, pour la sécurité incendie et en application de l'assurance contre l'incendie, faites bien ramoner la cheminée par un ramoneur/agréé.
• Tous les ans, faites vérifier l'étanchéité du tuyau d'évacuation des gaz de fumée et du tuyau de l'air de combustion de la canalisation d'évacuation des gaz de fumée à double paroi.
• Tous les ans, faites contrôler la canalisation entière, y compris la traversée de toit ou de façade et le débouché à l'endroit où il dépasse la façade.
• Tous les ans, faites vérifier le fonctionnement des tiroirs et/ou des clapets.
• Tous les ans, faites vérifier si les joints des portes et des châssis sont pas usés.

Sécurité

Un poêle à bois de WANDERS, c'est toujours une source de chaleur confortable et sûre.

Ce qui est primordial pour assurer la sécurité contre l'incendie, ce sont une installation correcte et un tuyau d'évacuation des gaz de fumée fonctionnant correctement. C'est pourquoi votre poèle doit respecter les consignes d'installation comme décrites aux pages 34 et suivantes. Pour un chauffage en toute sécurité, les points suivants sont également importants:

1. Chauffez le poèle autant que possible la porte fermée. Cela augmente le rendement et respecte moins l'environnement.
2. Tenez les jeunes enfants et les personnes infirmes éloignés d'un poèle qui brûle et ne laissez-les pas seuls dans la pièce. Eventuellement, vous pouvez mettre en place un pare-feu.
3. Ne versez ou ne mettez pas des liquides ou des matériaux combustibles dans le poèle. Ils risquent d'endommager le poèle irrémédiablement.
4. Si le plancher autour du poèle est fait en matière combustible, utilisez une plaque d'assise. La plaque doit avoir les dimensions minimales de:
5. sur le devant de la porte: 50 cm depuis le poèle
6. ès du poèle ou du conduit de cheminée. Respectez un écartement d'au moins 80 centimètres depuis l'extérieur du poèle et du conduit de cheminée.
7. Ne faites jamais habiller le manteau de cheminée de matières combustibles (telles que des papiers points).
8. Respectez les points énumérés au chapitre « La façon optimale de chauffer le poèle » à la page 32.
9. Le poèle à bois ne doit être réparé que par un installateur/agréé en utilisant des pièces d'origine.

Garantie

Votre poèle à bois de WANDERS Metaalproducten B. V. à Netterden bénéficie d'une garantie de 5 ans à partir de la date d'achat, à condition que le poèle ait été installé et utilisé conformément aux instructions données dans ce mode d'emploi. La garantie couvre tous les défauts qui résulteraient des vices de matière et de construction. Dans ces cas, vous recevez des pièces nouvelles gratuitement. Les frais de salaire et les autres frais n'entrent pas dans le champ de la garantie. Les pièces défectueuses peuvent être expédiées franco à WANDERS Metaalproducten B. V., Amtweg 4, 7077 AL, Netterden, Pays-Bas.

Avant de procéder à la pose de l'appareil, vous devrez vérifier si le poèle ne présente pas des dommages visibles. Dans ce cas, il ne faut pas accepter l'appareil et prendre contact avec votre fournisseur.

La garantie ne couvre pas la vitre et ne s'applique pas aux dérangements provenant d'une mauvaise utilisation, d'un manque de respect de la réglementation nationale et des instructions d'installation et d'emploi fournis avec l'appareil, d'une installation effectuée par un installateur ou revendeur non-agréé par WANDERS, d'un défaut d'entretien et en cas où le poèle serait passé en d'autres mains. La garantie ne s'applique pas non plus si un combustible non approprié a été utilisé.

La garantie a une durée de 1 an pour les éléments suivants : toutes les pièces en fonte ou vermiculite, les éléments électriques, le couvercle de thermostat et la laque.

WANDERS n'est pas responsable des éventuelles fissures au plâtrage de parement et des décolorations des parois, plafonds et/ou grilles après le chauffage du poêle. Les décolorations peuvent être causées par la combustion des grains de poussière dans le manteau de convection. Pour réduire au maximum les fissures au

plâtrage et les décolorations éventuelles, veuillez vous reporter aux consignes généralement données dans le commerce sur les poêles d'ambiance. Votre installateur vous renseignera.

Les plaintes sont examinées après qu'elles ont été représentées par l'établissement de vente, par l'installateur, accompagnées d'une copie de la facture d'achat indiquant la date d'achat.

Les réparations ne donnent pas droit à une prorogation de la durée de garantie. Les dommages conséquents sont exclus.

Instructions d'installation du véro

Consignes générales	34
Préparation	35
Installation	36
Réparations	37
Données techniques Véro / Véro 33 / Vérox	38

Consignes générales

Le Véro satisfait à la norme internationale EN 13240 et à une norme plus spécifique relative au meilleur respect de l'environnement lors du chauffage en ce qui concerne les gaz de fumée.

art. 15a B-Vg. Des BmfWA). Le poêle peut être raccordé à un conduit de fumée auquel sont raccordés plusieurs poêles. Le tuyau d'évacuation des gaz de fumée a un diamètre de 150 millimètres.

Votre poèle à bois doit être monté et raccordé uniquement par un installateur/agréé et selon les instructions d'installation suivantes. De plus, les législations et réglementations nationales et locales relatives au montage et à l'utilisation de poêles à bois devront être respectées.

WANDERS n'est soumise à aucune garantie si le poèle a été raccordé et/ou installé de manière incomplète ou inappropriée.

Il est interdit d'installer votre poêle:

• Dans les galeries ou couloirs accessibles au public.
• Dans les cages d'escalier, sauf dans les immeubles ne comportant pas plus de deux logements.
• Dans les locaux servant à la manutention de matières facilement inflammables ou explosives.
• Dans les locaux où se trouve une hotte aspirante en marche ou qui sont équipés d'un système de tirage mécanique, sauf dans le cas où l'arrivée de l'air provient directement de l'extérieur, ce qui assure une combustion sans danger.

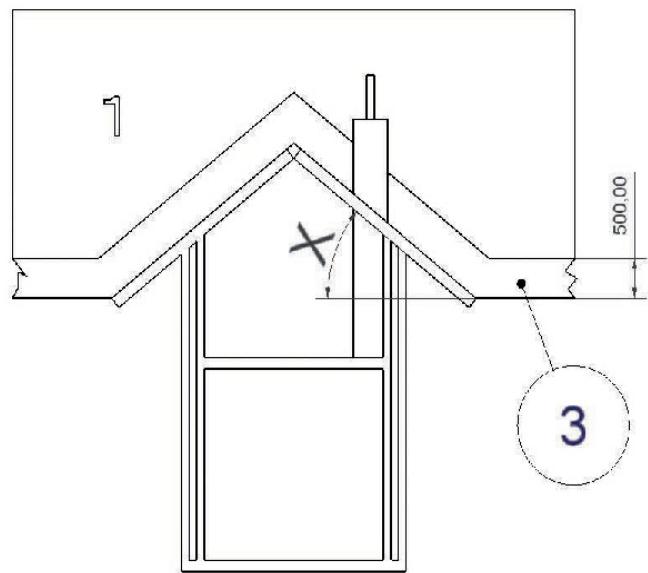

versantxsupérieurà23'

versant x inférieur à 23'

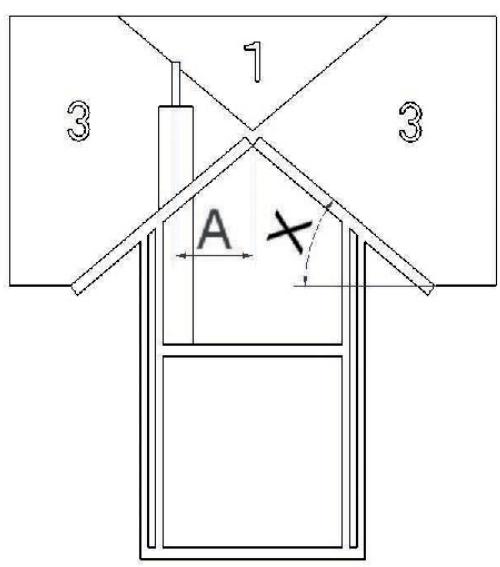

Hauteur cheminée hors toit à une distance horizontalé A du faîte
Versant X	distance horizontalé A à partir de la faîte en mètres
	Dans la faîte	0,5 m	0,75 m	1 m	1,25 m	1,5 m	2 m	3 m	4 m
\( 25^o \)	0,5	0,75	0,85	1,0	1,1	1,2	1,6	2,5	3,3
\( 30^o \)	0,5	0,85	1,2	1,6	2,0	2,4	3,2	4,9	6,5
\( 35^o \)	0,5	1,0	1,8	2,4	3,0	3,6	4,8	7,3	10
\( 40^o \)	0,5	1,2	2,4	3,2	4,0	4,8	6,4	10	13
\( 45^o \)	0,5	1,5	3,0	4,0	5,0	6,0	8,0	12	16

Préparation

Le conduit de cheminée

Avant de procéder au montage du poèle, vérifie les points suivants:

• Si le poèle est raccordé à un conduit de cheminée existant, celui-ci doit d'abord être nettoyé et contrôlé par une entreprise de ramonage agréée. Les éventuels clapets de fermeture doivent être enlevés.
• Le tuyau d'évacuation des gaz de fumée du poêle doit être raccordé sans déviations au conduit de cheminée.
• La dépression dans le conduit de cheminée doit être de 12 Pa ou 0,12 mbar au minimum.
• La bouche du conduit de cheminée doit se couvrir dans la zone d'embouchure 1. Voir les figures et le tableau.
• Avant de faire l'installation, vérifie si le conduit de cheminée est propre, étanche et sans obstacle. Le diamètre prescrit est de 150mm.
• Les courbes serontielles dans le conduit de cheminée ne peuvent être supérieures à 45 degrés.
• Vérifiez la capacité du conduit d'évacuer les gaz de fumée de manière suffisante, ajustez et en toute sécurité.
• Les valeurs à retenir pour le calcul du conduit de cheminée se trouvent sous les données techniques à la page 35.

Sécurité anti-incendie

En vue de la sécurité anti-incendie, il est important de respecter les prescriptions suivantes avant l'installation du poêle.

1. Si le plancher autour du poèle est fait en matière combustible, utilisez une plaque d'assise. La plaque doit avoir les dimensions minimales de:
2. sur le devant de la porte: 50 cm depuis le poèle
3. Respectez un écartement de 80 centimètres au minimum entre le poèle et les objets combustibles, tels que les rideaux, des objets de bois (armoires et tableaux) et des objets de verre. Maintenez une même distance par rapport au conduit de cheminée.
4. Les éléments de construction en bois se trouvant dans le rayon de la chaleur (80 centimètres à partir de l'extérieur du poèle) doivent être habillés de matières résistantes au feu.
5. Si le tuyau d'évacuation des gaz de fumée traverse un plafond et/ou un toit faits en matières combustibles, les entourages (environ 80 centimètres) d'un point de passage doivent être recouverts de matières résistantes au feu. Les solivages et les lignes électriques événtuelles doivent aussi être protégés.
6. Entre le poèle et les éléments de la charpente en acier, il doit y avoir une distance de 50 centimètres au moins.

1. Protégez toutes les matières combustibles se trouvant dans un rayon de 80 centimètres à partir des ouvertures du poèle. Cela sans appliquer de matières combustibles.
2. N'habillez jamais le manteau de cheminée de matières combustibles (telles que les papiers peints).
3. Le mur derrière le poèle doit être composé de matières résistantes au feu ou être isolé par de telles matières. Les matières isolantes devront pouvoir résister à une température de Celsius et avoir une densité de 80 kg/m3. Consultez le tableau des matériaux d'isolation à la page 39.
4. Faites en sorte que la position du poèle empêche la chaleur de pénétrer dans le mur. Une émission de chaleur traversant un mur qui n'est pas protégé peut même entraîner un feu de l'autre côté du mur. Évitez ce risque.

Installation

Le poêle satisfait à la norme internationale EN 13240 et à une norme plus spécifique relative au meilleur respect de l'environnement lors du chauffage en ce qui concerne les gaz de fumée (art. 15a B-Vg. Des BmfWA). Le poêle peut être raccordé à un conduit de fumée auquel sont raccordés plusieurs poêles. Le tuyau d'évacuation des gaz de fumée a un diamètre de 150 millimètres.

Amenée d'air de combustion

Le poêle a besoin de l'air de combustion suffisant et frais. Aménagez si nécessaire une prise d'air supplémentaire dont l'endroit doit être choisi aussi près du poêle que possible pour éviter le courant d'air. Une prise d'air supplémentaire est absolument imposée si :

• La pièce est équipée d'un système de récupération de chaleur.
• La pièce est équipée d'un système d'extraction central.
• Une hotte aspirante est installée dans la même pièce.

Une prise d'air qui traverse un mur résistant au feu doit pouvoir être fermée. S'il y a plusieurs appareils de combustion dans une pièce, il faudra prévoir des prises d'air en nombre suffisant pour que la combustion se fasse en toute sécurité.

Raccord du poêle

Le Véro est un poêle à bois qui pèse lourd. Le poids du poêle en modèle début, y compris le tuyau d'évacuation des gaz de fumée de 2 mètres de long, est de 160 kilos. Assurez-vous que le mur ou le plancher prévu pour le montage du poêle peut supporter ce poids sans problème. Avant de commencer le montage, il est recommandé de suivre les consignes du chapitre précédent intitulé « Préparation ». Attention : ménagez votre dos et protégez

le plancher pendant toute la durée du montage.

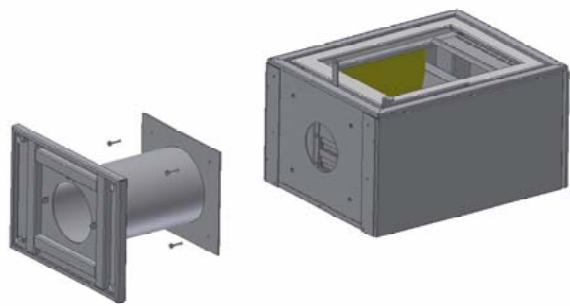

Montage modèle debout :

1. Vérifiez les boîtes d'emballage ; si elles présentent des dommages apparents, veuillez les signaler à votre distributeur.
2. Le modèle début est emballé dans 2 boîtes (1 pour le poêle; 1 pour le socle).
3. Déballez le poêle.
4. Mettez avec précaution le poèle sur le dos. Prenez soin de couvrir le plancher pour le protégerr.
5. Sortez le socle de la boîte.
6. Fixez le socle à l'aide des 4 vis au poèle.
7. Mettez le poêle en place (Ménagez votre dos!)
8. Posez le poèle à l'endroit souhaité; faites en sorte qu'il se trouve précisément sous le trou d'évacuation.
9. Montez ensuite le tuyau d'évacuation des gaz de fumée de façon à permettre l'écoulement des eaux.

Fixez le socle à l'aide des 4 vis au poêle

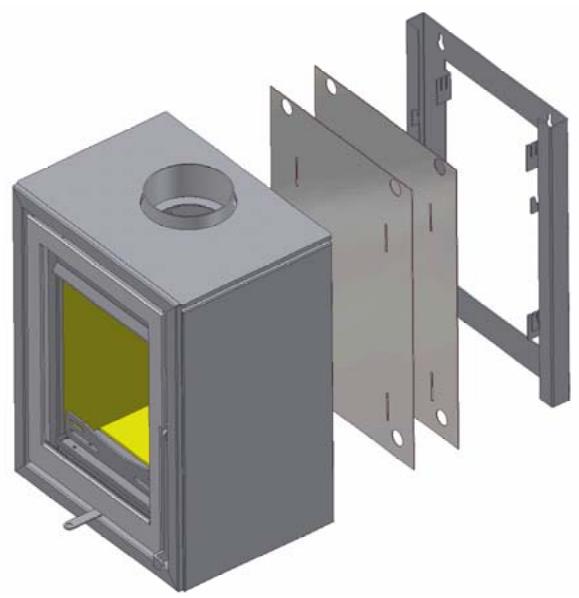

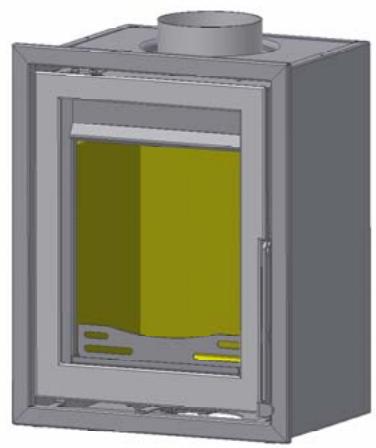

Montage modèle suspendu:

1. Vérifiez la boîte d'emballage ; s'il y a des dommages apparents, veuillez les signaler à votre distributeur.
2. Au fond de la boîte se trouve l'étrier de suspension.
3. Montez l'étrier de suspension au mur. N'appliquez jamais des moyens de fixation synthétiques. Assurez-vous que l'étrier se trouve précisément sous le trou d'évacuation et que les crochets sont orientés vers le haut. Les boulons de fixation ne doivent pas dépasser la paroi de plus de 10 mm, sinon ils risquent de faire obstacle lorsque vous accrochez le poèle.
4. Accrochez le poêle à l'étrier (Attention à votre dos !).
5. Montez ensuite le tuyau d'évacuation des gaz de fumée de façon à permettre l'écoulement des eaux.

Montage modèle insert

Pour installer l'insert, il faut enlever les 4 plaques fixées dans chaque angle.

Principe d'aération de la cheminée (Selon conseil de WANDERS)

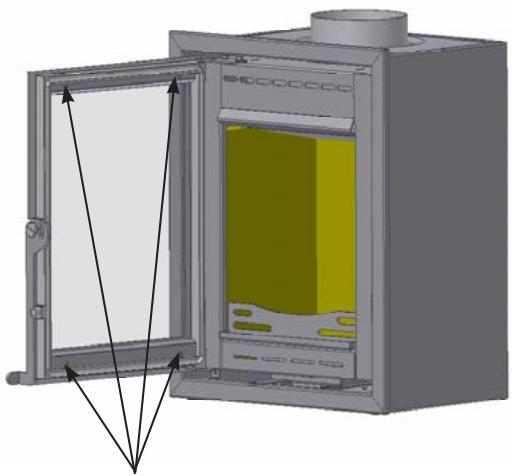

Remplacement de la valve de la porte

Ouvrez la porte dont la vitre est cassée. - Enlevez les 4 vis et les 2 baguettes à la face intérieure de la porte - Attention : le verre est tranchant. - Remplacez la yourselves. - Vérifiez si la bande de verre est toujours intacte et bien fixée sur la porte. Sinon, collez de nouveau ou remplacez intégralement. - Remplacez le verre. - Remontez l'ensemble.

Enlevez les 4 vis et les 2 baguettes à la face intérieure de la porte

Données techniques véro / véro 33 / vérox

Données techniques

Verrou de la porte	Ba	I/II
Puisance nominale *	5	kW
Diamètre tuyau gaz de fumées	150	mm
Chargement en bois maximal	1	kg
Chargement en lignite maximal	-	kg
Volume,chambre de combustion	0,02	m3
Surface sol de la(chambre de combustion	0,06	m2

• La chaleur nominale de 8 kW est obtenue par un tirage de la cheminée de 0,12 mbar.

Combustible, bûches, 30 x 10 cm

Chargement maximal	3 bûches
Clapet d'air primaire	max.
Trou d'air secondaire	max.
Durée de consommation combustible	1 heures environ

Valeurs des gaz de fumée selon DIN 4705, DIN 18895 partie 2

Porte fermée	bois
Quantité gaz de fumée	4,2	g/s
Température gaz de fumée	330	°C
Pression préliminaire	0,12	mbar
Rendement	78,7	%
CO à 13% O2	0,06	%
Particules fines	30	mg/m3
Institut d'inspection 1625 . Norme d'inspection EN13240 . Certificat d'essay nr. RRF-400169

Valeurs indicatives pour la capacité du local à chauffer:

Les locaux ne répondent pas tous aux valeurs R actuelles. Pour le volume des locaux à chauffer, les valeurs suivantes selon DIN 18893 peuvent être retenues:

Par circonstances de chauffage favorables : calcul selon DIN 4701

Par circumstances moins favorables : 70 m3

Par circonstances défavorables: 50 m3

Pour un chauffage-temporaire, à une interruption de plus de 8 heures, il est possible de calculer 25% en moins pour le volume à chauffer.

Tableau épaisseur de l'isolation par épaisseur de mur

	épaisseur de mur 10 cm	isolation	manteau convection
Protection du mur		arrière8 cmcôte8 cmcessous6 cm
Parois composées d'éléments de construction combustibles	X		X
Charpente en acier	X		X
Meuble encastrable contre le poële	X		X
Meuble encastrable dans le mur arrêtè	X		X
Autres parois
Épaisseur de paroi < 10 cm	X		X
Épaisseur de paroi > 10 cm( peut être un mur de maçonneorie)	-		-

Tableau indiquant quelle épaisseur de l'isolation est à besoin par quelle épaisseur de mur pour la protection des parois encastrées.

Tableau matériel isolant, NB: seul le matériel indiqué dans la zone grise est admis

Isolation		Emballage		Conduction Thermique		Temp e de serv la plus élevé		Densité
no	article	no	forme	no	emballage	no	°C	no	Kg/m3
10	Laine minérale	01	Bandes	01	Matelats piqués	10	100	02	20
11	Laine minérale	02	Laine en vrac		Matelats piqués	12	120	03	30
12	Laine de roche	03	Laine	02	Matelats piqués	14	140	04	40
13	Scories		Granulat		G. courbe 2	16	160	05	50
		04	Feutre					06	60
		05	Mat. a lamelles	10	Ecailles		07	70
					G. courbe 1			08	80
		06	Matelats piqués	11	Ecailles		09	90
		07	Panneaux		G. courbe 2			10	100
		08	Plats			72	720	11	110
		09	Segments	20	Panneaux	74	740	12	120
		10	Tressés		G. courbe 1	76	760	13	130
				21	Panneaux G. courbe 2			18	180
		99	Autres	99	Seul	99		99

Sélectionnez le matériel d'isolation proposé au tableau. ATTENTION: Le groupe 99 est INTERDIT.
