MODE D'EMPLOI DISCREET ACOUSTICS AKG

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et environnement 43

2 Description 43

2.1 Introduction 43 2.2 Modules capsule 43 2.3 Bonnette antivent W 30 44 2.4 Modules de montage 44 2.4.1 Anneau lumineux 45 2.5 Accessoires optionnels 45

3 Utilisations des microphones. 46

4 Montage et raccordement 47

4.1 Modules capsule 47 4.2 Modules de montage GN 15/30/50 ESP. 47

4.2.1 Bouton ON/OFF, anneau lumineux, atténuateur du grave... 47 4.2.2 Montage et raccordement 51

4.3 Modules de montage GN 15/30/50 E 52

4.3.1 Anneau lumineux 52 4.3.2 Atténuateur du grave, montage, raccordement. 52

4.4 Modules de montage GN 15/30/50 E 5PIN. 53

4.4.1 Anneau lumineux 53 4.4.2 Atténuateur du grave, montage, raccordement. 53

4.5 Modules de montage GN 15/30/50 53

4.5.1 Fonction "MIC ON" 53 4.5.2 Montage sur un plateau de table, raccordement 54

4.6 GN 30/50 Minijack 55

4.6.1 Anneau lumineux, atténuateur du grave 55 4.6.2 Montage, raccordement 55

4.7 Module de montage GN 155 SET 56 4.7.1 Rallonge de col-de-cygne 56

4.8 Module suspendu HM 1000 57

4.8.1 Stabilisation du microphone 57 4.8.2 Conseils pour l'utilisation 58 4.8.3 Raccordement audio 58

4.9 Module de montage GN 15 HT. 58

4.10 Module de montage GN 30 OC 59 4.11 Désactivation de l'anneau lumineux 59

5 Caractéristiques techniques 60

Fig. 11 à 25. 122

1 Sécurité et environnement

1. Attention de ne pas renverser de liquide sur le micro et de ne rien faire tomber dans les ouvertures.
2. Ne laissez jamais le micro à proximité d'une source de chaleur (tuyau de radiateur ou autre appareil de chauffage, ampli, etc.) ni dans un lieu où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
3. L'emballage est recyclable. Déposez l'emballage dans un réseau de collecte prévu à cet effet.
4. Les charges électrostatiques peuvent, le cas échéant, déterminer les circuits électroniques. Touchez donc un élément de métal nu mis à la terre pour dériver les charges électrostatiques de votre propre corps avant de toucher un circuit électronique.

2 Description

Nosusyouremercionsd'avoirchoisiunmoduleDiscreet Acoustics. La gamme"Discreet Acoustics Modular"compend5 modulescapsules et18 modulesde montage que youpouvez combiner avolontéentre eux. Ce qui youpermertedrealiserenoutcirccircansele microphone modulaireDiscreetAcousticsconvenantle mieux au lieu d'utilisation etaI'application envisagée.

2.1 Introduction

CK 31 (N° de ref. 2765Z0020) : Module capsule vissable à caractéristique cardioïde. Avec bonnette antivent en mousse W 30. CK 32 (N° de réf. 2765Z0021) : Module capsule vissable omnidirectionnelle. Avec bonnette antivent en mousse W 30. CK 33 (N° de réf. 2765Z0022) : Module capsule vissable à caractéristique hypercardioïde. Avec bonnette anti-vent en mousse W 30. CK 47 (N° de ref. 2765Z0023) : Module capsule vissable à caractéristique hypercardioïde. Ses propriétés acquistiques sont les même que celles du modele AKG éprouvé C 747. Avec bonnette antivent en mousse W 70. CK 80 (N° de ref. 2765Z0024) : Module capsule vissable à caractéristique hypercardioïde et réponse en fréquence optimée pour la voix. Avec bonnette anti-vent en mousse W 80.

2.3 Bonnette avant w 30

La bonnette W 30 est un nouvel écran antivalent double couche. L'utilisation de deux salariés différents permet d'obtenir une efficacité optimale.

2.4 Modules de montage

GN 15 (N° de ref. 2765Z0001) : Col de cygne de 160 mm de long pour montage vissé fixe. Câble avec adaptateur XLR DPA pour alimentation fantôme. GN 15 E (N° de ref. 2765Z0002) : Col de cygne de 235 mm de long avec adaptateur XLR DPA intégré pour alimentation fantôme. Pour utilisation variable, avec socle de montage PS 3 F-Lock. GN 15 E 5PIN (N° de ref. 2765Z0039) : Col de cygne de 235 mm de long avec adaptateur pour alimentation fantôme intégré et connecteur type XLR 5 points pour l'alimentation externe de l'anneau lumineux. GN 15 ESP (N° de ref. 2765Z0045) : Module à col-de-cygne 258 mm de long, avec adaptateur fantôme XLR DPA-P intégré, touche de mise en service/hors service calculable, attenuateur du grave commutable et anneau lumineux pouvant être désactivé. Pour utilisations variables, avec socle de montage PS 3 F-Lock. GN 15 HT (N° de ref. 2765Z0017) : Le module de montage GN 15 HT vous permettra de monter n'importe quelle capsule de la gamme Discreet Acoustics sur l'émetteur à main HT 4000 d'AKG. Le GN 15 HT possède un col-de-cygne de 60 mm de long grâce auquel on peut positionner avec précision le module capsule ainsi qu'un anneau lumineux indiquant l'état de service. GN 30 (N° de ref. 2765Z0003) : Identique au GN 15. 305 mm de long. GN 30 OC (N° de réf. 2765Z0005) : Col de cygne de 305 mm de long pour montage vissé fixe. Câble en épanoui pour alimentation a-b. GN 30 E (N° de ref. 2765Z0004) : Identique au GN 15 E. 380 mm de long. GN 30 E 5PIN (N° de ref. 2765Z0040) : Identique au GN 15 E 5PIN. 380 mm de long. GN 30 ESP (N° de ref. 2765Z0046) : Identique au GN 15 ESP. 403 mm de long. GN 30 Minijack (N° de ref. 2765Z0036) : Col de cygne de 305 mm de long avec connecteur mini-jack, bride

de montage HCS et adaptateur DPA pour alimentation fantôme fixe ; connecteur type XLR 3 points.

GN 50 (N° de réf. 2765Z0008) : Identique au GN 15. 500 mm de long. GN 50 E (N° de réf. 2765Z0009) : Identique au GN 15 E. 572 mm de long. GN 50 E 5PIN (N° de réf. 2765Z0041) : Identique au GN 15 E 5PIN. 572 mm de long. GN 50 ESP (N° de réf. 2765Z0047) : Identique au GN 15 ESP. 598 mm de long. GN 50 Minijack (N° de réf. 2765Z0037) : Identique au GN 30 Minijack. 500 mm de long. GN 155 SET (N° de réf. 2765Z0018) : Le module de montage GN 155 SET consiste en un module à col-de-cygne de 149 cm de long avec anneau lumineux, un câble de 10 m de long et un adaptateur pour alimentation fantôme DPA, un pied de sol ST 305 et une ralonge de 10 cm de long avec tube protecteur. HM 1000 (N° de réf. 2765Z0010) : Module de suspension avec câble de 10 m de long et adaptateur XLR DPA pour alimentation fantôme.

Tous les modules de montage ont un anneau lumineux (LED) permettant de voir immédiatement si le microphone est en ordre de marche.

Alimentation à piles B 18 pour tous les modules de montage sauf GN 30 OC Socle de montage PS 3 F-LOCK pour les modules de montage GN 15 E, GN 30 E et GN 50 E (voir Fig. 17 et 18) Socle de montage MF-DA pour les modules de montage GN 15, GN 30 et GN 50 (voir Fig. 13) Support élastique H 500 pour les modules de montage GN 15 E, GN 30 E et GN 50 E (voir Fig. 14) Support élastique H 600 + A 608 pour tous les modules de montage sauf HM 1000 (voir Fig. 15 et 16) Adaptateur pieds SA 60 pour tous les modules de montage sauf HM 1000 (voir Fig. 20, 21 et 22) Pince universelle SA 80 pour les modules de montage GN 15/30/50 E/ESP (voir Fig. 23 et 24) Pieds de table ST 1, ST 45, ST 46 pour tous les modules de montage sauf HM 1000 (voir Fig. 19, 20, 21 et 22)

3 Utilisations des microphones

N'oubliez pas que l'angle de capture influe à la fois sur la distance maximale à la source et sur la surface captée. Plus l'angle de capture est petit (hypercardioide), plus la distance maximale entre locuteur et micro est grande, mais plus la surface captée est réduite.

Le choix entre une capsule omnidimensionnelle, cardioide ou hypercardioide dépend donc de la situation pour l'utilisation envisagée.

Remarque :

Les capsules omnidirectionnelles conviennent essentiellement pour les applications enregistrement.

Tableau 1: Applications des microphones

Capsule	Directivité	Position des haut-parleurs	Distance à la source avec module col-de-cygne	Distance à la source avec module de suspension
CK 31	cardioïde	derrière le micro seulement	30 - 60 cm	1 - 3 m
	Applications: sonorisation
CK 32	omni	néant	30 - 200 cm	1 - 7 m
	Applications: enregistrement
CK 33	hypercardioidé	lateralément ou obliquement derrière le microphone	30 - 90 cm	2 - 4 m
	Applications: sonorisation
CK 47	hypercardioidé	lateralément ou obliquement derrière le micro	30 - 90 cm	2 - 4 m
	Applications: sonorisation de qualité y compris dans des salles acoustiquement critiques
CK 80	hypercardioidé	lateralément ou obliquement derrière le micro	30 - 90 cm	2 - 4 m
	Applications: sonorisation parole

Tous les modules capsules de la gamme modulaire Discreet Acoustics sont des capsules électrostatiques nécessitant donc une alimentation (alimentation fantôme). Les modules de montage sont conçus pour le raccordement à une entrée de micro avec alimentation fantôme (9 à 52 V).

1. Vissez le module capsule sur le module de montage. Le pas de vis est relativement fin et tourne donc facilement. Faites attention de mettre la capsule bien droite, sinon vous risquez d'abimer le pas de vis.
2. Si vous posez bloquer le vissage, utilisez une colle pour filetages ordinaire de faible résistance afin de pouvoir dévisser la capsule par la suite.

Pour éviter les parasites désagréables, mettez toutes les voies la chaîne hors tension avant de changer de module.

Avant d'utiliser le GN 15/30/50 ESP, vous pouvez programmer la fonction de la touche ON/OFF, de l'anneau lumineux et de l'attenuateur du grave conformément au tableau 2/2a (page 48/49).

1. Extrayez le bouton ON/OFF (1) du boîtier en utilisant un tournevis comme un levier.
2. Dévissez la vis de fixation (2).
3. Touchez un élément de métal nu mis à la terre pour dériver les charges électrostatiques de votre propre corps. (Les charges électrostatiques peuvent, le cas échéant, déteriorer les circuits électroniques.)
4. Sortez la carte du boitier avec PRECAUTIONS.

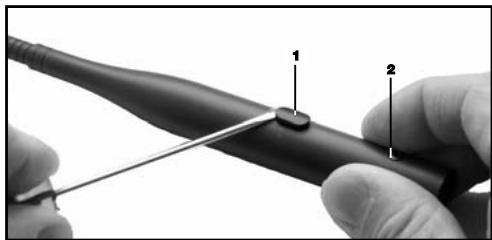

Fig. 1: comment ouvrir le DPA-P

Voir Fig.1.

Fig. 2 : Straps et raccords dans le DPA-P (réglage usine)

Voir Fig. 2.

À la livraison, un strap est placé sur chacune des positions 1, 3, 5 et 7 :

• Lorsque vous mettez l'installation sous tension, le micro est éteint et la LED ne s'allume pas.
• Pour ouvrir le micro, appuyez sur le bouton ON/OFF. La LED s'allume indiquant que le micro est ouvert.
• Pour éteindre le micro, appuyez de nouveau sur le bouton ON/OFF. La LED s'éteint.

Les emplacements 1 et 7 correspondant aux fonctions suivantes :

Tableau 2: LED et atténuation des graves

Emplacement	Broches reliées par strap	Pas de strap
1	Réponse en fréquence linéaire	Atténuation des graves :-6 dB à partir de 200 Hz
7	Micro on/off -> LED on/off	LED éteinte

Remarque :

• Les emplacements 1 et 7 sont sans influence sur l'interrupteur ON/OFF.

Les emplacements 2 à 6 correspondent aux fonctions suivantes :

Fonction du bouton ON/OFF		Combinaison des straps
Micro ouvert/étéint	Micro étéint lorsqu'on met l'installation sous tension	1 2 3 4 5 6 7
	Micro ouvert lorsqu'on met l'installation sous tension	1 2 3 4 5 6 7
Push-to-mute		1 2 3 4 5 6 7
Push-to-talk		1 2 3 4 5 6 7
Micro ouvert en permanence. Bouton sans fonction.		1 2 3 4 5 6 7

Tableau 2a: Bouton ON/OFF

Important :

• Emplacements 2, 3, 4: Ne mettez de strap que sur un de ces emplacements. Lorsqu'il n'y a de strap sur chaque de ces emplacements, la touche ON/OFF est sans fonction.
• Emplacements 5, 6: Mettez toujours un strap sur un de ces emplacements. Lorsqu'on a un strap sur deux de ces emplacements ou sur aucun d'eux, le comportement du micro n'est pas clairement défini au moment de la mise en service.
• Ne mettez jamais deux straps simultanément en positions 6 et 2 ou 5 et 4. Si c'était le cas, la touche ON/OFF serait sans effet.
• Utilisé exclusively les combinaisons de straps indiquées au tableau 2a. Toute autre combinaison pourrait perturber le fonctionnement.
• Introduisez la carte dans le boîtier. Pour faciliter le glissement de la carte dans le boî
• Enforcez le bouton ON/OFF dans l'ouverture correspondante du boîtier en pressant jusqu'à encliquetage et serrez la vis.

Important : Voir Fig. 3.

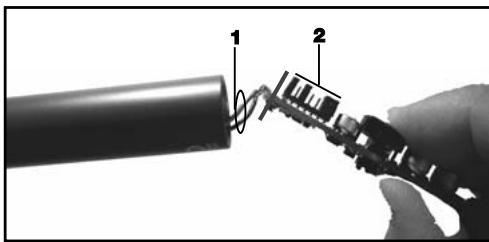

Fig. 3: Comment introduire la carte dans le boîtier

Pour éviter un blocage de la carte dans le boîtier, veillez à ce que les torsades de raccordement (1) ne puissent en aucun cas reposer sur les straps (2).

4 Montage et raccordement

1. Montez le module de montage au moyen du socle de montage PS 3 F-Lock sur un plateau de table ou bien avec l'adaptateur de pied optionnel SA 60 sur un pied de sol ou de tableau.

Pour une meilleure immunité aux vibrations, vous pouvez également en cas de besoin, fixer le module de montage dans la table au moyen du support élastique optionnel H 500 (voir Fig.14) ou H 600 + A608 (voir Fig.15 et 16). 2. Raccordez le module de montage à une entrée de microphone avec alimentation fantôme au moyen d'un câble blindé. 3. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage). Le module capsule et l'anneau lumineux sont alimentés directement par l'alimentation fantôme.

4 Montage et raccordement

4.3 Modules de montage GN 15/30/50 E 4.3.1 Anneau lumineux

L'anneau lumineux du GN 15/30/50 E fonctionne sur l'alimentation fantôme.

Si vous avez raccordé votre microphone correctement, l'anneau lumineux se met en veille dès que le système et l'alimentation fantôme sont sous tension. Ceci signifie que les connexions sont correctes et que le système est en ordre de marche mais PAS que le canal micro est en service.

4.3.2 Atténuateur du grave, montage, raccordement

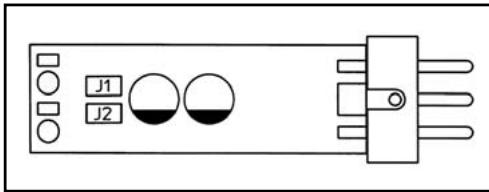

Fig. 4: Carte DPA

Activation de l'attenuateur du grave. Voir Fig. 4.

Montage et raccordement

L'adaptateur pour alimentation fantôme DPA est doté d'un circuit d'atténuation des basses de 6 dB par octave intervenant au-dessous de 200Hz pour éliminer les bruits de fond à basse fréquence.

1. Avant qu'il n'y ait contact de la main avec la carte, touchez un élément de métal nu mis à la terre pour dériver les charges electrostatiques de votre propre corps. (Les charges electrostatiques peuvent, le cas échéant, déterminer les circuits Electroniques.)
2. Enlevez le strap J1 de la carte de l'adaptateur pour alimentation fantôme.

Voir point 4.2.2.

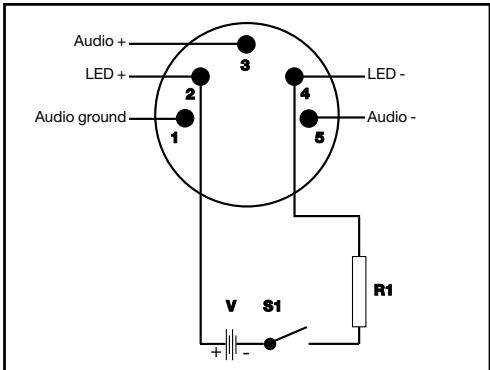

Les broches 2 et 4 du connecteur XLR 5 points sont destinées à l'alimentation externe de l'anneau lumineux.

Les valeurs de la résistance R1 dépendent de la tension d'alimentation (V) disponible :

V	R1	Puisstance maxi.
6 V	390 Ω	0,1 W
12 V	1000 Ω	0,25 W
24 V	2200 Ω	0,25 W
48 V	4700 Ω	0,5 W

Voir point 4.2.2 et 4.3.2.

L'anneau lumineux du module de montage GN 15/30/50 est alimenté via l'alimentation fantôme. (Voir aussi au point 4.3.1).

Si vous souhaitez avoir un témoin "MIC ON", le technicien de montage pourra raccorder l'anneau lumineux à une alimentation externe. Dans ce cas, l'anneau lumineux s'allumera carrément, attirant inévitablement l'attention.

1. Dessoudez la tresse noire (LED +) et le blindage ex-

4.4 Modules de montage GN 15/30/50 E 5PIN

Fig. 5 : Alimentation externe de l'anneau lumineux

Voir Fig. 5.

Tableau 3 : Valeurs pour l'alimentation externe de l'anneau lumineux

4.4.2 Atténuateur du cravage, montage, raccordement

4.5 Modules de montage GN 15/30/50 4.5.1 Fonction "MIC ON"

torse (LED-) de l'adaptateur pour alimentation fantôme DPA.

1. Raccordez la tresse noire (LED +) et le blindage externe (LED -) à une source fournissant une tension d'alimentation conforme au tableau 4 :

Tableau 4 : Valeurs pour l'alimentation externe de l'anneau lumineux

Tension	Résistance généraire	Puisance maxi.
6 V	390 Ω	0,1 W
12 V	1000 Ω	0,25 W
24 V	2200 Ω	0,25 W
48 V	4700 Ω	0,5 W

4.5.2 Montage sur un plateau de table, raccordement

1. Percez un trou de 11 mm de diamètre dans le plateau.
2. Enfilez le câble de raccordement du module de montage dans l'ouverture et à travers la vis de fixation fournie avec le module.
3. Vissez la vis de fixation par le bas dans le module de montage pour fixer ce dernier.

Remarque :

Pour une meilleure immunité aux vibrations, vous pouvez également encaster le module de montage dans la table au moyen du support élastique optionnel H 600 + A 608 (voir Fig. 15 et 16).

Raccordement audio

1. Raccordez le câble de l'adaptateur pour alimentation fantôme DPA au mini-connecteur XLR du câble de raccordement du module de montage.
2. Raccordez l'adaptateur pour alimentation fantôme DPA à l'aide d'un câble blindé sur une entrée micro avec alimentation fantôme.
3. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage). Le module capsule et l'anneau lumineux sont alimentés directement par l'alimentation fantôme.

Raccordement à un émetteur de poche

Vous pouvez également raccorder les modules de montage GN 15, GN 30 et GN 50 aux émetteurs de poche AKG PT 40, PT400 ou PT 4000.

Il suffit pour cela de modifier le brochage de la fiche XLR

miniature conformément à la figure 6 :

Fig. 6: Brochage de la fiche pour la connexion sur un émetteur de poche

Broche 1 : blindage

Fil noir : brin libre

Broche 2 : fil rouge (signal) Blindage externe : brin libre

Broche 3 : relier à la broche 2

L'anneau lumineux du module de montage GN 30/50 Minijack est alimenté via l'alimentation fantôme. (Voir aussi au point 4.3.1).

Si vous souhaitez avoir un témoin "MIC ON", le technicien de montage pourra raccorder l'anneau lumineux à une alimentation externe. Dans ce cas, l'anneau lumineux s'allumera carrément, attirant inévitablement l'attention.

1. Dessoudez la tresse noire (LED +) et le blindage externe (LED-) de la bride de montage HCS et isolez les extrémités des deux fils.
2. Soudez sur les deux contacts ainsi libérés un câble bipolaire pour l'alimentation de l'anneau lumineux.
3. Activation de l'attenuateur du grave : voir point 4.3.2.
4. Percez dans le plateau de table un trou de 40 - 42 mm de diamètre.
5. Fixez la bride de montage dans ce trou en utilisant les vis fournies.
6. Fixez l'adaptateur pour alimentation fantôme sous le plateau de la table à l'aide de l'agrafe fournie.
7. Raccordez l'adaptateur pour alimentation fantôme

4.6.1 Anneau lumineux, atténuateur du grave

Voir Fig. 25 page 126.

DPA à l'aide d'un câble blindé sur une entrée micro avec alimentation fantôme.

1. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage).
2. Vaut en cas d'alimentation externe : Raccordez le câble d'alimentation de l'anneau lumineux à une source de tension appropriée.
3. Mettez le jack du col-de-cygne dans l'embase de la bride de montage et vissez solidement le col-de-cygne sur l'embase.

4.7 Module de montage GN 155 SET

• Activation de l'atténuateur du grave :

voir point 4.3.2.

• Alimentation

exterieur de l'anneau

lumineux : voir point 4.5.1.

Voir Fig. 7, à gauche

4.7.1 Rallonge de col-de-cygne

Voir Fig. 7, à droite

Fig. 7: GN 155 SET

1. Vissez le module capsule poulu sur le module de montage (1).
2. Vissez le module de montage (1) sur le pied de sol fourni (2).
3. Branchez l'adaptateur pour alimentation fantôme DPA sur une entrée de micro avec alimentation fantôme.
4. Vissez le module capsule choisi sur le module de montage (1).
5. Vissez la balleenne (3) sur le pied de sol (2) fourni.
6. Enfilez le tube (4) sur la ralonge (3).
7. Vissez le module de montage (1) sur la rallonge (3).

4.8 Module suspendu HM 1000

1. Avant de procéder au montage du module suspendu, étreignez le câble doucement avec la main, en faisant bien attention de ne pas le froisser ou le couder.
2. Fixez un crochet approprié au plafond ou tendez un fil à travers la salle.
3. Placez le cable sur le crochet ou le fil de manière à ce que le micro soit suspendu à la hauteur voulue.
4. Fixez le câble avec du chatterton.
5. Ne fixez jamais le cable au crochet en faisant un nœud!

Important :

Fig. 8: Orientation du microphone

1. Maintenez le cable d'une main et tournez le micro avec précautions pour lui faire occuper la position voulue.
2. Activation de l'attenuateur de basses : voir point 4.3.2.
3. Alimentation externe de l'anneau lumineux : voir point 4.5.1.

Pour stabiliser le micro même s'il y a des courants d'air, procéder comme suit:

1. Enfilez un fil de nylon transparent (fil de pêche) de la longueur voulue dans l'œillet de la suspension du HM 1000.
2. Fixez le fil à deux murs opposés de manière à obtenir une traction vers le bas juste suffisante pour maintenir le micro latéralement.

Voir Fig. 8

4.8.1 Stabilisation du microphone

4.8.2 Conseils pour l'utilisation

Fig. 9: Sonorisation de théâtre

Fig. 10: Enregistrement d'une chorale

4.9 Module de montage GN 15 HT

Reportez-vous également au mode d'emploi de l'émetteur à main HT 4000.

Anneau lumineux:

Voir au point 4.5.2, Raccordement audio.

1. Vissez le module capsule voulu sur le module de montage GN 15 HT.
2. Vissez le module de montage sur l'émetteur à main HT 4000.
3. Montez l'émetteur à main à l'aide de l'adaptateur SA 63 (fourni avec l'émetteur à main) sur le support de table ST 45 (n'est pas fourni avec le module de montage).
4. Mettez l'émetteur à main sous tension. L'anneau lumineux du module de montage s'allume, indiquant que l'émetteur à main est sous tension.

L'anneau lumineux reste allumé lorsque vous appuyez sur la touche MUTE de l'émetteur à main. L'anneau lumineux n'indique donc PAS obligatoirement que le micro est ouvert; il ne s'allume que lorsque vous mettez l'émetteur à main hors tension. - Vous pouvez bien sûr aussi utiliser le microphone comme micro à main (p. ex. pour les questions venant du public).

Le module de montage GN 30 OC est conçu pour une alimentation a-b pour 1,5 à 10 V. Les extrémités libres du câble répondent au schéma suivant:

rouge: microphone (signal), alimentation a-b pole + écran: microphone (masse), alimentation a-b pole - noir: LED + blindage externe: LED -

1. Raccordez les fils du micro sur une entrée micro avec alimentation a-b.
2. Raccordez la tresse noire (LED +) et le blindage externe (LED -
3. GN 15/30/50 ESP: Enlevez le strap du repère 7 (voir Fig. 2 et tableau 2 page 48). GN 15/30/50, GN 15/30/50 E, GN 30/50 Minijack, GN 155 SET, HM 1000: Enlevez le strap J2 (voir Fig. 4 page 52).
4. GN 30 OC: Séparez le câble d'alimentation de la LED de la source de tension.

L'anneau lumineux devient alors pratiquement invisible, sa couleur étant analogue à celle du boîtier.

5 Caractéristiques techniques

Mod. de montage avec	CK 31	CK 32	CK 33
Fonctionnement	Microphone électrostatique à charge permanente
Directivité	cardioïde	omni-	hypercardioïde
Réponse en fréquence	50-20.000 Hz	20-20.000 Hz	50-20.000 Hz
Sensibilité	20 mV/Pa	14 mV/Pa	20 mV/Pa
	△ -34 dBV*	△ -37 dBV*	△ -34 dBV*
Impédance électrique	<600 Ω	<600 Ω	<600 Ω
Impédance de charge nominale	>2000 Ω	>2000 Ω	>2000 Ω
Alimentation	9-52 V Alimentation fantôme selon IEC 61938 Nécessite l'adaptateur DPA-P ou DPA (intégré dans les modules de montage GN** et HM 1000)
Dimensions	13Ø x 25 mm	13Ø x 25 mm	13Ø x 25 mm
Connecteur**	XLR-3 ou XLR-5	XLR-3 ou XLR-5	XLR-3 ou XLR-5

Mod. de montage avec	CK 47	CK 80
Fonctionnement	Microphone électrostatique à charge permanente
Directivité	hypercardioide	directionnelle
Réponse en fréquence	20-20.000 Hz	60-15.000 Hz
Sensibilité	16.5 mV/Pa	30 mV/Pa
	△ -35,5 dBV*	△ -30 dBV*
Impédance électrique	<600 Ω	<600 Ω
Impédance de charge nominale	>2000 Ω	>2000 Ω
Alimentation	9-52 V Alimentation fantôme selon IEC 61938Nécessite l'adaptateur DPA-P ou DPA (intégré dans les modules de montage GN** et HM 1000)
Dimensions	130 x 154 mm	130 x 128 mm
Connecteur**	XLR-3 ou XLR-5	XLR-3 ou XLR-5

• rapporté à 1V/Pa ** sauf module de montage GN 30 OC

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

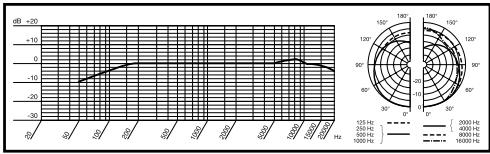

Réponse en fréquence et diagramme polaire CK 31

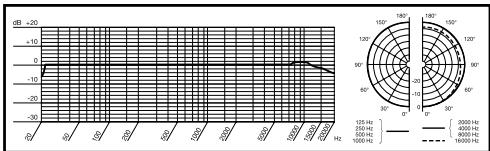

Réponse en fréquence et diagramme polaire CK 32

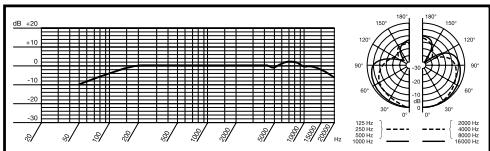

Réponse en fréquence et diagramme polaire CK 33

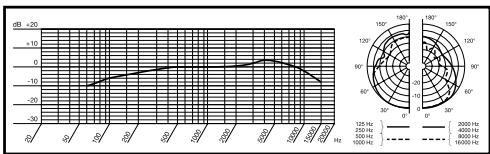

Réponse en fréquence et diagramme polaire CK 47

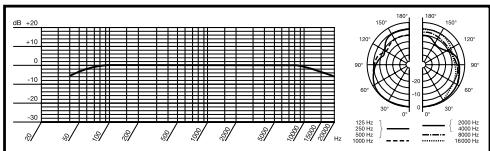

Réponse en fréquence et diagramme polaire CK 80

Pagina

Épiga 3: Lier à Épiga 2
