BEDIENUNGSANLEITUNG DISCREET ACOUSTICS AKG

BEDIENUNGSCANLEITUNG S.2

Bitte vor Inbetriebnahme des Gerätes lesen!

USERINSTRUCTIONS .p.22

1 Sicherheit und Umwelt. 3
2 Beschreibung 3

2.1 Einleitung 3
2.2 Kapselmodule 3
2.3 Windschutz W 30 4
2.4 Montagemodule 4

2.4.1 Leuchtring 5

2.5 Optionales Zubehör 5

3 Mikrofonanwendungen 6
4 Montage und Anschluss 7

4.1 Kapselmodule 7
4.2 Montagemodule GN 15/30/50 ESP

4.2.1 ON/OFF-Taste, Leuchstring, Bassabsenkung.........7
4.2.2 Montage und Anschluss 11

4.3 Montagemodule GN 15/30/50 E. 12

4.3.1 Leuchtring 12
4.3.2 Bassabsenkung, Montage, Anschluss 12

4.4 Montagemodule GN 15/30/50 E 5PIN 13

4.4.1 Leuchtring 13
4.4.2 Bassabsenkung, Montage, Anschluss 13

4.5.1 "MIC ON"-Funktion 13
4.5.2 Montage auf einer Tischplatte, Anschluss 14

4.6 GN 30/50 Minijack 15

4.6.1 Leuchtring, Bassabsenkung 15
4.6.2 Montage, Anschluss 15

4.7 Montagemodul GN 155 SET. 16
4.7.1 Schwanenhalsveränderung 16

4.8 Hängemodul HM 1000 16

4.8.1 Stabilisierung des Mikrofons 17

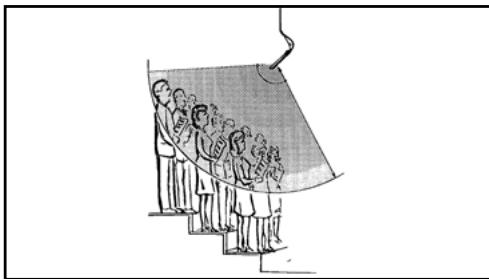

4.8.2 Anwendungshinweise 18
4.8.3 Audio-Anschluss 18

4.9 Montagemodul GN 15 HT. 18
4.10 Montagemodul GN 30 OC. 19
4.11 Leuchtring deaktivieren 19

5 Technische Daten 20

Fig. 11 bis 25. 122

1 Sicherheit und Umwelt

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände in die Geräteöffnungen fallen.
2. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verständern uw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
3. Die Verpackung ist recyclingfähig. Entsorgen Sie die Verpackung in einem davon vorgesehenen Sammelsystem.
4. Elektrostatische Ladungen können u.U. elektronische Schaltenungen beschädigten. Berühren sie dazu einen blanken geerdeten Metallteil (z.B. Heizkörper, Schutzkontakt der Steckdose), um elektrostatische Ladungen von Ihrrem Körper abzuleiten, bevör Sie elektronische Schaltungen berühren.

2 Beschreibung

Vielen Dank für den Kauf eines Discreet Acoustics Modulus! Die "Discreet Acoustics Modular" Serie umfasst 5 Kapselmodule und 18 Montagemodule, die Sie beliebig kombinierten können. Damit haben Sie die Möglichkeit, für jeder Anwendung und jedem Einsatzort das optimal geeignete Discreet Acoustics Modular Mikrofon zusammenzustellen.

2.1 Einleitung

CK 31 (Best.-Nr. 2765Z0020): Schraubbares Kapselmodul mit nierenforniger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30.
CK 32 (Best.-Nr. 2765Z0021): Schraubbares Kapselmodul mit kugelformiger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30.
CK 33 (Best.-Nr.2765Z0022): Schraubbares Kapselmodul mit hypernierenenforniger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30.
CK 47 (Best.-Nr. 2765Z0023): Schraubbares Kapselmodul mit hypernierenormiger Richtcharakteristik. Entspricht akustisch dem bewährten C 747 von AKG. Mit Schaumstoff-Windschutz W 70.
CK 80 (Best.-Nr. 2765Z0024): Schraubbares Kapsel-modul mit hypernierenforniger Richtcharakteristik und sprachoptimiertem Freqenzgang. Mit Schaumstoff-Windschutz W 80.

2.2 Kapselmodule

2 Beschreibung

2.3 Windschutz W 30

Der W 30 ist ein neuartiger zweischichtiger Windschutz. Zwei verschiedene Materialien optimieren den Wirkungsgrad.

2.4 Montagemodule

GN 15 (Best.-Nr. 2765Z0001): 160~mm longer Schwa- nenhals for fix Schraubmontage. Kabel mit XLR- Phantomspeiseadapter DPA.
GN 15 E (Best.-Nr. 2765Z0002): 235 mm langer Schwa-nenhals mit integriertem XLR-Phantomspeiseadapter DPA. Für variable Anwendungen, mit Montagesocket PS 3 F-Lock.
GN 15 E 5PIN (Best.-Nr. 2765Z0039): 235 mm langer Schwanenhals mit integriertem Phantomspeise-adapter und 5-poligem XLR-Stecker zur externen Speisung des Leuchtrings.
GN 15 ESP (Best.-Nr. 2765Z0045): 258 mm langes Schwanenhalsmodul mit integriertem XLR-Phantomspeiseadapter DPA-P, programmierbarem Ein/Ausschalter, schaltbarer Bassabsenkung und deaktivbarem Leuchtring. Für variable Anwendungen, mit Montagesocket PS 3 F-Lock.
GN 15 HT (Best.-Nr.2765Z0017):Das Montagemodul GN 15 HT ermittelcht Ihnen, jedes Kapselmodul der Disreet Acoustics Serie am Handsender HT 4000 von AKG zu montieren.Mit 60~mm langem Schwanenhals zur exakten Positionierung des Kapselmoduls und Leuchtring zur Anzeige des Betriebszustands.
GN 30 (Best.-Nr. 2765Z0003): Wie GN 15. 305 mm lang.
GN 30 OC (Best.-Nr. 2765Z0005): 305 mm langer Schwanenhals für fixe Schraubmontage. Mit offenen Kabelenden, für Tonaderspeisung.
GN 30 E (Best.-Nr. 2765Z0004): Wie GN 15 E. 380 mm lang.
GN 30 E 5PIN (Best.-Nr. 2765Z0040): Wie GN 15 E 5PIN. 380 mm lang.
GN 30 ESP (Best.-Nr. 2765Z0046): Wie GN 15 ESP. 403 mm lang.
GN 30 Minijack (Best.-Nr. 2765Z0036): 305 mm langer Schwanenhals mit Mini-Klinkenstecker, Montageflansch HCS und fix verbundenem Phantomspeise-adapter DPA mit 3-poligem XLR-Stecker.
GN 50 (Best.-Nr. 2765Z0008): Wie GN 15. 500 mm lang.

GN 50 E (Best.-Nr. 2765Z0009): Wie GN 15 E. 572 mm lang.
GN 50 E 5PIN (Best.-Nr. 2765Z0041): Wie GN 15 E 5PIN. 572 mm lang.
GN 50 ESP (Best.-Nr. 2765Z0047): Wie GN 15 ESP. 598 mm lang.
GN 50 Minijack (Best.-Nr. 2765Z0037): Wie GN 30 Mini-jack. 500 mm lang.
GN 155 SET (Best.-Nr. 2765Z0018): Das Montagemodul GN 155 SET besteht aus einem 149 cm langen Schwanenhalsmodul mit Leuchtring, 10 m langem Kabel mit Phantomspeiseadapter DPA, einem Bodenstativ ST 305 und einer 10 cm langen Veränderung mit Abdeckhülse.
HM 1000 (Best.-Nr. 2765Z0010): Hangemodul mit 10m langem Kabel mit XLR-Phantomspeiseadapter DPA.

Alle Montagemodule besitzten einen Leuchtring (LEDRing), der auf einen Blick die Betriebsbereitschaft des Mikrofons anziegt.

Batteriespeiserat B 18 für alle Montagemodule außer GN 30 OC
Montagesockel PS 3 F-Lock fur Montagemodule GN 15 E,GN 30 E und GN 50 E (s. Fig. 17 und 18)
Montagesocket MF-DA für Montagemodule GN 15, GN 30 und GN 50 (s. Fig. 13)
Elastische Halterung H 500 für Montagemodule GN 15 E, GN 30 E und GN 50 E (s. Fig. 15)
Elastische Halterung H 600+A608 für alle Montagemodule ausser HM 1000 (s. Fig. 15 und 15)
Stativanschluss SA 60 für alle Montagemodule ausser HM 1000 (s. Fig. 20, 21 und 22)
Universalklammer SA 80 für Montagemodule GN 15/30/50 E/ESP (s. Fig. 23 und 24)
Tischstative ST 1, ST 45, ST 46 für alle Montagemodule ausser HM 1000 (s. Fig. 19, 20, 21 und 22)

2.4.1 Leuchtring

2.5 Optionales Zubehör

3 Mikrofonanwendungen

Bitte beachten Sie, dass der Aufnahmewinkel sowohl den maximalen Besprechungsabstand als auch die abzunehmende Fläche beeinflusst. Jekleiner der Aufnahmwinkel (Hyperniere),desto größter die maximale Distan zwischen Sprecher und Mikrofon,desto kleiner aber die abzunehmende Fläche.

Ob Sie am besten eine Kugel-, Nieren- oder Hypernierenkapsel einsetzen, hangt davon der jeweiligen Anwendungsstition ab (s. Tabelle 1).

Hinwels:

Kugelkapseln eignen sich vor allem für Aufnahmeanwendungen.

Tabelle 1: Mikrofonanwendungen

Kapsel	Richt-CHARakteristik	Laufsprecher-position	Besprechungs-abstand mit Schwanenhals-modul	Besprechungs-abstand mit Hängemodul
CK 31	Niere	nur hinter dem Mikrofon	30 - 60 cm	1 - 3 m
	Anwendung: Beschaltung
CK 32	Kugel	keine	30 - 200 cm	1 - 7 m
	Anwendung: Aufnahme
CK 33	Hyperniere	seitlich bis schräg hinter dem Mikrofon	30 - 90 cm	2 - 4 m
	Anwendung: Beschaltung
CK 47	Hyperniere	seitlich bis schräg hinter dem Mikrofon	30 - 90 cm	2 - 4 m
	Anwendung: Hochwertige Beschaltung auch in akustisch kritischen Räumen
CK 80	Hyperniere	seitlich bis schräg hinter dem Mikrofon	30 - 90 cm	2 - 4 m
	Anwendung: Beschaltung Sprache

Alle Kapselmodule der Discreet Acoustics Modular Serie sind Kondensatorkapseln und benöttigen davon eine Stromversorgung (Phantomspeitung). Die Montagemodule sind für den Anschluss an Mikrofoneingänge mit Phantomspeitung (9 bis 52 V) ausgelegt.

1. Schrauben Sie das Kapselmodul auf das Montagagemodul auf. Das Schraubgewinde ist relativ fein und dadurch sehr leichtgangig. Achten Sie darauf, die Kapsel nicht schief aufzusetzen, da Sie sonst das Gewinde beschädigen.

2. Wenn Sie die Kapsel sichern wollen, verwenden Sieitte einen handelsüblichen Gewindesicherungskleber mit minimaler Festigkeit, damit Sie die Kapsel später wieder abschrauben konnen.

3. Schalten Sie vor dem Austauschen eines Kapselmoduls immer ihre Anlage ab, um{lastige Störeräusche zu vermeiden.

Bevor Sie das GN 15/30/50 ESP verwenden, können Sie die Funktion der ON/OFF-Taste, des Leuchtrings und der Bassabsenkung gemäß Tabelle 2/2a (S. 8, 9) programmieren.

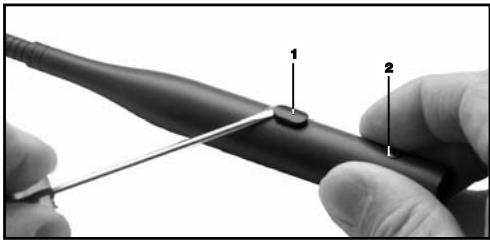

Fig. 1: DPA-P öffnen

1. Hebeln Sie die ON/OFF-Taste (1) mit einem Schraubenzieher aus dem Gehäuse hersa.
2. Losen Sie die Befestigungsschraube (2).
3. Berühren Sie einen blanken geerdeten Metallteil (z.B. Heizkorper, Schutzkontakt der Steckdose), um elektrostatische Ladungen von Ihrm Körper abzuleiten. (Statische Ladungen können u.U. elektronische Schaltungen beschädigten.)
4. Ziehen Sie den Print VORSICHTIG aus dem Gehäuse heraus.

4.1 Kapselmodule

Wichtg:

4.2 Montage-module GN 15/30/50 ESP
4.2.1 ON/OFF-Taste, Leuchtring, Bassabsenkung

Siehe Fig. 1.

Fig.2: Drahtbrücken und Anschlüsse im DPA-P (Werkseinstellung)

Siehe Fig. 2.

• Im Lieferzustand ist je eine Drahtbrücke auf Position 1, 3, 5 und 7 gesteckt:

• Wenn Sie die Anlage einschalten, ist das Mikrofon ausgeschelt und die LED leuchtet nicht.

• Um das Mikrofon einzuschalten, drücken Sie die ON/OFF-Taste. Die LED zeigt durch Leuchten an, dass das Mikrofon offen ist.
• Um das Mikrofon auszuschalten, drücken Sie noch mals die ON/OFF-Taste. Die LED erlischt.

Die Positionen 1 und 7 stellen folgende Funktionen ein:

Tabelle 2: Leuchtring und Bassabsenkung

Position	Drahtbrücke gesetzt	Keine Drahtbrücke
1	Linearer Freqenzgang	Bassabsenkung: -6 dB ab 200 Hz
7	Mikro ein/aus -> LED ein/aus	LED aus

Hinwels:

Die Positionen 1 und 7 beeinflussen die Funktionseweise des ON/OFF-Schalters nicht.

Die Positionen 2 bis 6 stellen folgende Funktionen ein:

Funktion der ON/OFF-Taste		Drahtbrücken-Kombination
Mikrofon EIN/AUS	Mikrofon beim Einsatzen der Anlage AUS	1 2 3 4 5 6 7
	Mikrofon beim Einsatzen der Anlage EIN	1 2 3 4 5 6 7
Push-to-mute		1 2 3 4 5 6 7
Push-to-talk		1 2 3 4 5 6 7
Mikrofon permanent EIN. Taste ohne Funktion.		1 2 3 4 5 6 7

Tabelle 2a: ON/OFF-Taste

Wichtig:

• Position 2, 3 und 4: Stecken Sie nur auf eine dieser Positionen eine Drahtbrücke. Wenn auf keiner dieser Positionen eine Drahtbrücke steckt, hat die ON/OFF-Taste keine Funktion.
• Position 5 und 6: Stecken Sie immer eine Drahtbrücke auf eine dieser Positionen. Bei Drahtbrücken auf beiden oder keiner dieser Positionen ist das Verhalten des Mikrofons beim Einschalten nicht eindeutig definiert.
• Stecken Sie nie zwei Drahlbrücken auf Position 6 und 2 oder 5 und 4 gleichzeitig. Dadurch wurde die ON/OFF-Taste wirkungsls.

• Verwendten Sie ausschließlich die in Tabelle 2a angegebenen Drahtbrücken-Kombinationen. Andere Kombinationen können zu Fehlfunktionen führen.

• Schieben Sie den Print in das Gehäuse ein. Damit der Print leichter in das Gehäuse gleitet, drehen Sie den Print bereits 2 bis 3 Mal vollständig um die Längsachse.

• Drücken Sie die ON/OFF-Taste in die Öffnung im Gehäuse, bis die Taste einrastet, undziehen Sie die Befestigungsschraube an.

Wichtig: Siehe Fig. 3.

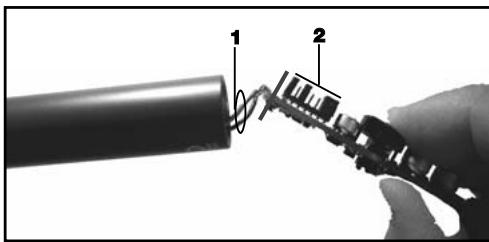

Fig. 3: Print in Gehäuse einschieben

• Um zu verhindern, dass der Print im Gehäuse blockiert wird, achten Sie darauf, dass die Anschlusslitten (1) keinesfalls auf den Drahtbrücken (2) zu liegen kommt.

4 Montage und Anschluss

1. Montieren Sie das Montagemodul mittels des Montagesockels PS 3 F-Lock auf einer Tischplatte oder mit dem optionalen Stativanschluss SA 60 auf einem Boden- oder Tischstativ.

2. Zur betteren Körperschallunterrückung können Sie das Montagemodul auch mittels der optionalen elastischen Lagerung H 500 (s. Fig. 14) oder H 600 + A 608 (s. Fig.15 und 16) in die Tischplatte einbauen.

3. Schlieben Sie das Montagemodul mittels eines geschirmten Kabels an einen Mikrofoneingang mit Phantomspeisung an.
4. Wenn die Phantomspeigung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu die Bedienungsanleitung Ihres Mischpults nach.) Das Kapselmodul und der Leuchtring erhalten ihre Versorgungsspannung direkt aus der Phantomspeigung.

4.2.2 Montage und Anschluss

Hinwels:

4.3 Montage-module GN 15/30/50 E 4.3.1 Leuchtring

Der Leuchtring des GN 15/30/50 E wird über die Phantomspeisung mit Strom versorgt.

Wenn Sie das Mikrofon richtig angeschlossen haben, beginnt der Leuchtring mit marger Intensitat zu leuchten, sobald Sie die Anlage und die Phantomspeisung einschalten. Dies bedeutet, dass die Anlage richtig verdrahtet und betriebsbereit ist, jedoch NICHT, dass der Mikrofonkanal eingeschaltet ist.

4.3.2 Bassabsenkung, Montage, Anschluss

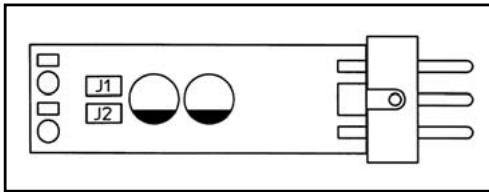

Fig. 4: Print DPA

Der Phantomspeiseadapter DPA ist mit einer Bassabsenkung um 6 dB pro Oktave ab 200Hz abwarts zur Unterrückung tieffrequenter Störgeräusche ausgestätet.

Bassabsenkung aktivieren Siehe Fig.4.

1. Bevor Sie den Print in die Handnehmen, berühren Sie einen blanken geerdeten Metallteil (z.B. Heizkörper, Schutzkontakt der Steckdose), um elektrostatische Ladungen von Ihrrem Körper abzuleiten. (Statische Ladungen können u.U. elektronische Schaltungen beschädigten.)

2. Entfernen Sie die Drahtbrücke J1 vom Print des Phantomspeiseadapters.

3. Montage und Anschluss

4. Siehe Kapitel 4.2.2.

Stift 2 und 4 des 5-poligen XLR-Steckers dieren zur externen Speisung des Leuchtrings.

Die Daten des Widerstands R1 hangen von der zur Verfügung stehenden Speisespannung V ab:

V	R1	Max. Leistung
6 V	390 Ω	0,1 W
12 V	1000 Ω	0,25 W
24 V	2200 Ω	0,25 W
48 V	4700 Ω	0,5 W

Siehe Kapitel 4.2.2 und 4.3.2.

Der Leuchtring der Montagemodule GN 15/30/50 wird über die Phantomspeisung mit Strom versorgt (siehe auch Kapitel 4.3.1).

Wenn Sie eine "MIC ON"-Kontrolle wünschen, kann der Montagetechniker den Leuchtring an eine externe Speisung anschließen. In dieser Betriebsart leuchtet der Leuchtring wesentlich intensiver und erregt die erforderliche Aufmerksamkeit.

4.4 Montage-module GN 15/30/50 E 5PIN 4.4.1 Leuchtring

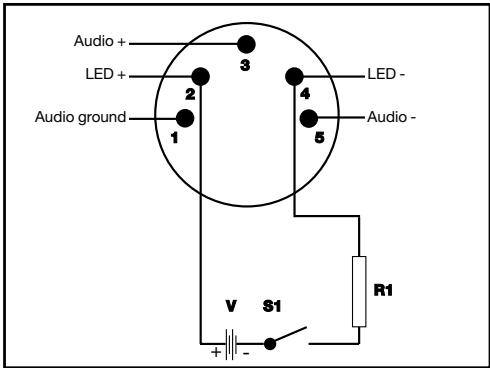

Fig. 5: Externe Speisung des Leuchtrings

Siehe Fig. 5.

Tabelle 3: Elektrische Werte für externe Speisung des Leuchtrings

4.4.2 Bass-absenkung, Montage, Anschluss

4.5 Montage-module GN 15/30/50

4.5.1 "MIC ON"- Funktion

1. Löten Sie die schwarze Litze (LED +) und den äußerten Schirm (LED -) vom Phantomspeiseadapter DPA ab.
2. Verbinden Sie die Schwarze Litze (LED +) und den äußerten Schirm (LED -) mit einer Spannungsequelle, die eine Versorgungsspannung gemäß Tabelle 4 liefert:

Tabelle 4: Elektrische Werte für externe Speisung des Leuchtrings

Spannung	Benötigter Widerstand Max. Leistung
6 V	390 Ω	0,1 W
12 V	1000 Ω	0,25 W
24 V	2200 Ω	0,25 W
48 V	4700 Ω	0,5 W

4.5.2 Montage auf elner Tschplatte, Anschluss

1. Bohren Sie eine Öffnung von 11 mm Durchmesser in die Platte.
2. Faden Sie das Anschlusskabel des Montagemodulus durch die Öffnung und die mitgelieferte Befestigungsschraube.
3. Schrauben Sie die Befestigungsschraube von unter in das Montagemodul, um das Montagemodul zu fixieren.

Hinwels:

• Zur betteren Körperschallunterrückung können Sie das Montagemodul auch mittels der optionalen elastischen Lagerung H 600 + A 608 (s. Fig.15 und 16) in die Tischplatte einbauern.

Audio-Anschluss

1. Stecken Sie das Kabel des Phantomspeiseadapters DPA an die Mini-XLR-Kupplung am Anschlusskabel des Montagemodulus an.
2. Verbinden Sie den Phantomspeiseadapter DPA mittels eines geschirmten Kabels mit einem Mikrofoneingang mit Phantomspeisung.
3. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu in der Bedienungsanleitung Ihres Mischpults nach.) Das Kapselmodul und der Leuchtring erhalten ihre Versorgungspannung direkt aus der Phantomspeisung.

- Anschluss an Taschensender

Sie konnen die Montagemodule GN 15, GN 30 und GN 50
auch an die AKG-Taschensender PT 40, PT 400 und

PT 4000 anschlieBen. Dazu brauchen Sie lediglich die Anschlüsse im Mini-XLR-Stecker gemäß Fig. 6 zuändern:

Fig. 6: Stecker-beschaltung für Anschluss an Taschensender

Stift 1: Abschirmung

Stift 3: mit Stift 2 verbinden.

Schwarze Ader: frei

AüBerer Schirm: frei

Der Leuchtring der Montagemodule GN 30/50 Minijack wird über die Phantomspeisung mit Strom versorgt (siehe auch Kapitel 4.3.1).

Wenn Sie eine "MIC ON"-Kontrolle wünschen, kann der Montagetechniker den Leuchtring an eine externe Speisung anschließen. In dieser Betriebsart leucht der Leuchtring wesentlich intensiver und erregt die erforderliche Aufmerksamkeit.

1. Löten Sie die schwarze Litze (LED +) und den äußeren Schirm (LED -) vom Montageflansch HCS ab und isolierten Sie die Enden der beiden Adern.

2. Löten Sie an die beiden nun freien Kontakte ein 2-poliges Kabel für die Speisung des Leuchtrings an.
   Bassabsenkung aktivieren: siehe Kapitel 4.3.2.

3. Bohren Sie in die Tischplatte ein Loch von 40 - 42 mm Durchmesser.

4. Befestigen Sie den Montageflansch mit den beilie-genden Schrauben in der Öffnung.
5. Befestigen Sie den Phantomspeiseadapter mit der beiliegenden Rohrschelle an der Unterseite des Tisches.
6. Verbinden Sie den Phantomspeiseadapter DPA mit

4.6 GN 30/50 Minljack

4.6.1 Leuchtring, Bassabsenkung

Siehe Fig. 25 auf Seite 126.

4.6.2 Montage, Anschluss

Siehe Fig. 25 auf Seite 126.

tels eines geschirmten Kabels mit einem Mikrofone-eingang mit Phantomspeisung.

1. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu in der Bedienungsanleitung Ihres Mischpults nach.)
2. Nur bei externer Speisung: Verbinden Sie das Speisekabel des Leuchtrings mit einer geeigneten Spannungsequelle.
3. Stecken Sie den Klinkenstecker des Schwanenhalsses in die Buchse des Montageflansches und schrauben Sie den Schwanenhals in der Buchse fest.

Bassabsenkung aktivieren: siehe Kapitel 4.3.2.

• Externe Speisung des Leuchtrings: siehe Kapitel 4.5.1.

Siehe Fig. 7 links.

4.7.1 Schwanenhalsveränderung

Siehe Fig. 7 rechts.

Fig. 7: GN 155 SET

4.8 Hangemodul HM 1000

deckhülse (4) über die Verlängerung (3).

1. Schrauben Sie das Montagemodul (1) auf die Verläufigerung (3) auf.

2. Streifen Sie vor der Montage des Hängemoduls das Kabel leicht mit der Hand aus. Achten Sie darauf, das Kabel wededer zu knicken noch zu verdrehen.

3. Schrauben Sie das gewünschte Kapselmodul auf das Montagemodul (1) auf.

4. Schrauben Sie das Montagemodul (1) auf das mitgelieferte Bodenstativ (2) auf.
5. Stecken Sie den Phantomspeiseadapter DPA an einen Mikrofoneingang mit Phantomspeisung an.
6. Schrauben Sie das gewünschte Kapselmodul auf das Montagemodul (1) auf.
7. Schrauben Sie die Ver-längerung (3) auf das mitgelieferte Bodenstativ (2) auf.

8. Schiebern Sie die Ablägerung (3).

9. Bringen Sie an der Decke einen geeigneten Haken an, bzw. spannen Sie eine Leine quer durch den Raum.

10. Legen Sie das Kabel so über den Haken, bzw. die Leine, dass das Mikrofon in der gewünschten Höhe hangt.

11. Fixieren Sie das Kabel mit Isolierband.

12. Befestigen Sie das Kabel auf keinen Fall mit einem Knoten am Haken.

Wichtig:

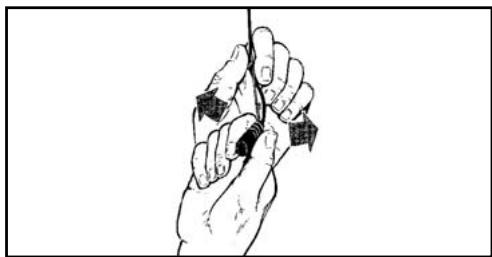

Fig. 8: Ausrichten des Mikrofons

1. Halten Sie das Kabel mit einer Hand fest und drehen Sie das Mikrofon vorsichtig in die gewünschte Position.

Siehe Fig. 8.

Bassabsenkung aktivieren: siehe Kapitel 4.3.2.
- Externe Speisung des Leuchtrings: siehe Kapitel 4.5.1.

Um die Mikrofonposition auch bei Zugluft zu stabilisieren,

1. Fadenin Sie eine Angelschnur (durchsichtigte Nylonleine) entsprechender Länge durch die Öse am HM 1000.
2. Befestigen Sie die Angelschnur so an zwei gegenüberliegenden Wänden, dass die Angelschnur grades genug Zug nach unter ausüb, um das Mikrofon sichlich zu fixieren.

4.8.1 Stabilisierung des Mikrofons

4.8.2 Anwendungs-hinwelse

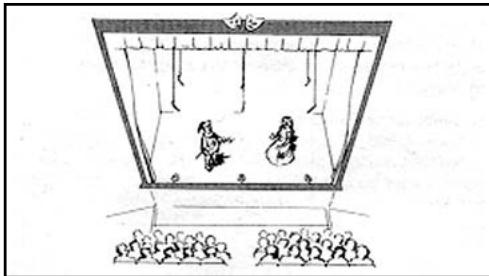

Fig.9: Theater-beschallung

Fig. 10: Chor-- abnahme

4.8.3 Audio-Anschluss

4.9 Montagemodul GN 15 HT

Lesen Sie auch die Bedienungsanleitung des Handsenders HT 4000 durch!

Leuchtring:

Wichtig:

Siehe Kapitel 4.5.2, Audio-Anschluss.

1. Schrauben Sie das gewünschte Kapselmodul auf das Montagemodul GN 15 HT auf.
2. Schrauben Sie das Montagemodul auf den Handsender HT 4000 auf.
3. Montieren Sie den Handsender mit Hilfe des Stativanschlusses SA 63 (mit dem Handsender mitgeliefert) auf einem Tischstativ ST 45 (nicht mitgeliefert).

4. Schalten Sie den Handsender ein. Der Leuchtring am Montagemodul leuchtet auf und zeigt damit an, dass der Handsender eingeschelt ist.

5. Der Leuchtring leuchtet auch dann weiter, wenn Sie am Handsender die MUTE-Taste drucken!

Der Leuchtring zeigt also NICTT notwendigerweise an, dass das Mikrofon eingeschaltet ist, und erlischt erst dann, wenn Sie den Handsender aussalten.

• Sie können das Mikrofon selbstverständlich auch als Handmikrofon (z.B. für Fragen aus dem Publikum) verwenden.

Das Montagemodul GN 30 OC ist für Tonaderspeisung mit 1,5 bis 10V ausgelegt. Die freienden Kabelenden sind wie folgt beschaltet:

Rot: Mikrofon (Signal), Tonaderspeisung + Schirm: Mikrofon (Masse), Tonaderspeisung - Schwarz: LED + Außerer Schirm: LED -

1. Verbinden Sie die Mikrofonadern mit einem Mikrofoneingang mit Tonaderspeisung.

2. Verbinden Sie die Schwarze Litze (LED +) und den äußerten Schirm (LED-) mit einer Spannungsequelle, die eine Versorgungsspannung gemäß Tabelle 4 auf Seite 12 liefert.

3. GN 15/30/50 ESP: Entfernen Sie die Drahtbrücke von Position 7 (siehe Fig. 2 und Tabelle 2 auf Seite 8).
   GN 15/30/50, GN 15/30/50 E, GN 30/50 Minijack, GN 155 SET, HM 1000: Entfernen Sie die Drahtbrücke J2 (siehe Fig. 4 auf Seite 10).

4. GN 30 OC: Trennen Sie das LED-Speisekabel von der Spannungssquelle.

Der deaktivierte Leuchting ist fast unsichtbar, da er farblich auf das Gehäuse abgestimm ist.

Hinwels:

4.10 Montagemodul GN 30 OC

4.11 Leuchtring deaktivieren

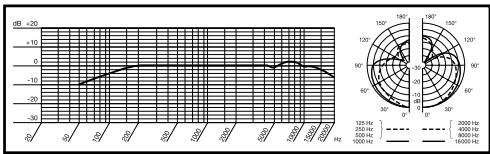

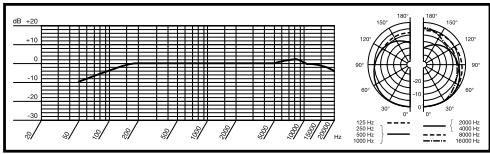

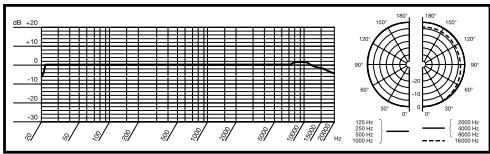

Montagemodul mit	CK 31	CK 32	CK 33
Arbeitsweise	Kondensatormikrofon mit Permanentladung
Richtcharakteristik	Niere	Kugel	Hyberniere
Übertragungsbereich	50-20.000 Hz	20-20.000 Hz	50-20.000 Hz
Empfindlichkeit	20 mV/Pa	14 mV/Pa	20 mV/Pa
	△ -34 dBV*	△ -37 dBV*	△ -34 dBV*
Elektrische Impedanz	<600 Ω	<600 Ω	<600 Ω
Nennabschlussimpedanz	>2000 Ω	>2000 Ω	>2000 Ω
Stromversorgung	9-52 V Phantomspeisung nach IEC 61938 - Benöttigt Adapter DPA-P oder DPA (integriert in Montagemodulen GN** und HM 1000)
Abmessungen	130 x 25mm	130 x 25 mm	130 x 25 mm
Anschlussstecker**	XLR-3 oder XLR-5	XLR-3 oder XLR-5	XLR-3 oder XLR-5

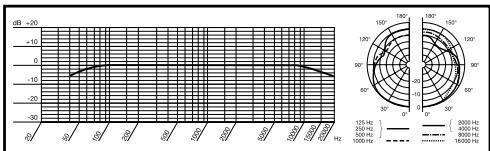

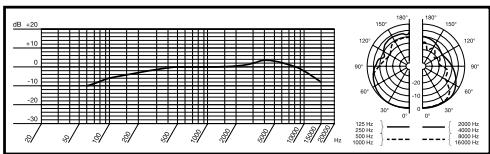

Montagemodul mit	CK 47	CK 80
Arbeitsweise	Kondensatormikrofon mit Permanentladung
Richtcharakteristik	Hypermiere	Hypermiere
Übertragsbereich	20-20.000 Hz	60-15.000 Hz
Empfindlichkeit	16.5 mV/Pa	30 mV/Pa
	△ -35,5 dBV*	△ -30 dBV*
Elektrische Impedanz	<600 Ω	<600 Ω
Nennabschlussimpedanz	>2000 Ω	>2000 Ω
Stromversorgung	9-52 V Phantomspeisung nach IEC 61938 - Benötigt Adapter DPA-P oder DPA (integriert in Montagemodulen GN** und HM 1000)
Abmessungen	130 x 154 mm	130 x 128 mm
Anschlussstecker**	XLR-3 oder XLR-5	XLR-3 oder XLR-5

• bezogen auf 1 V/Pa
  ** außer Montagemodul GN 30 OC

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

Page

Position	Drahtbrücke gesetzt	Keine Drahtbrücke
1	Linearer Freqenzgang	Bassabsenkung: -6 dB ab 200 Hz
7	Mikro ein/aus -> LED ein/aus	LED aus

Nota:
