IC7-MAX3 - Carte mère ABIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère pour PC de bureau
Marque	ABIT
Modèle	IC7-MAX3
Socket processeur	Socket 478 (ZIF)
Processeurs compatibles	Intel Pentium 4
Type de mémoire	DDR SDRAM (DIMM)
Nombre de slots mémoire	4 (estimation)
Connecteur alimentation	ATX12V (24 broches)
Format de carte	ATX
Dimensions	305 mm x 244 mm (estimation)
Poids	Environ 0,8 kg (estimation)
Fonctions principales	Support processeur Intel Pentium 4, mémoire DDR, slots d'extension PCI/AGP, ports E/S intégrés
Entretien et nettoyage	Décharger l'électricité statique avant manipulation ; nettoyer avec un chiffon doux et sec
Sécurité	Éviter le contact des vis métalliques avec le circuit imprimé ; utiliser des entretoises
Pièces détachées et réparabilité	Dissipateur CPU, ventilateur, modules mémoire, câbles inclus ; pièces de rechange disponibles auprès de revendeurs agréés
Informations générales	Notice de 96 pages ; manuel complet sur CD fourni

FOIRE AUX QUESTIONS - IC7-MAX3 ABIT

Quel type de processeur est compatible avec la carte mère IC7-MAX3 ?

La carte mère ABIT IC7-MAX3 supporte les processeurs Intel Pentium 4 avec socket 478.

Comment installer le processeur sur cette carte mère ?

Utilisez le socket ZIF 478 : relevez le levier, insérez le processeur dans le bon sens, puis refermez le levier. Fixez ensuite le dissipateur et le ventilateur.

Quel type de mémoire RAM est compatible ?

La carte mère accepte la mémoire DDR SDRAM sous forme de modules DIMM.

Comment installer les modules mémoire ?

Alignez l'encoche du module DIMM avec le barreau du slot, puis poussez fermement jusqu'à ce que les clips latéraux se verrouillent.

Quel connecteur d'alimentation utiliser ?

Branchez le connecteur ATX12V de l'alimentation sur le connecteur prévu à cet effet sur la carte mère.

Comment fixer la carte mère dans le boîtier ?

Utilisez des entretoises (standoffs) pour éviter les courts-circuits et fixez la carte mère avec des vis adaptées au boîtier.

Dois-je configurer le BIOS après l'installation ?

Oui, démarrez l'ordinateur et accédez au BIOS pour régler la fréquence du bus et le multiplicateur du processeur. Consultez le manuel complet pour plus de détails.

Quelles précautions prendre contre l'électricité statique ?

Avant de toucher les composants, déchargez l'électricité statique en touchant un objet métallique relié à la terre. Manipulez la carte mère par les bords.

Où trouver le manuel complet de la carte mère ?

Le manuel complet est disponible sur le CD fourni avec la carte mère ou en téléchargement sur le site d'ABIT.

Cette carte mère est-elle compatible avec les cartes graphiques AGP ?

Oui, la carte mère ABIT IC7-MAX3 dispose d'un slot AGP pour carte graphique dédiée.

MODE D'EMPLOI IC7-MAX3 ABIT

Pour des informations relatives à cette carte mère plus détaillées, veuillez vous référer à notre version complète du manuel utilisateur. Ce guide d'installation rapide est créé pour les assembleurs système expérimentés. S'il s'agit de votre première essai pour installer un ordinateur, nous vous suggérons de lire d'abord le manuel en version complète ou de demander l'aide d'un technicien pour vous aider à configurer le système ordinateur. (Un manuel de l'utilisateur complet est disponible en naviguant dans le CD des pilotes et utilisateurs fournis avec la carte mère.)

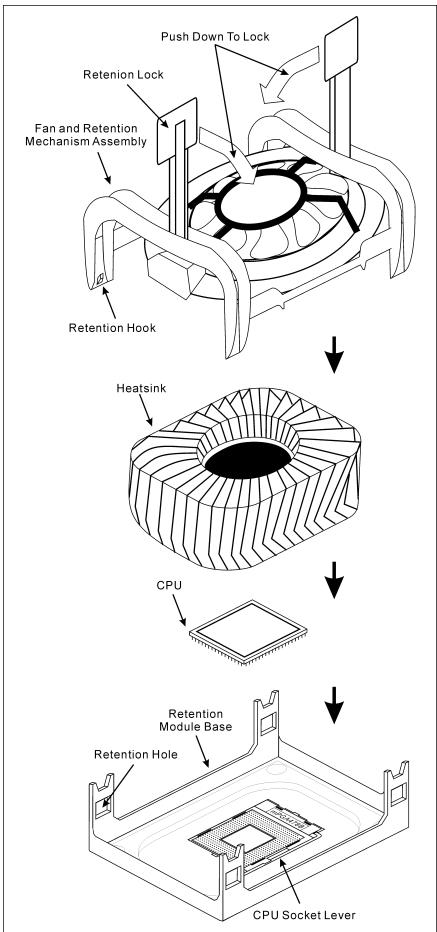

Installer le dissipateur de chaleur du CPU et l'assemblage du ventilateur

Cette carte mère fournit un support ZIF (Zero Insertion Force) Socket 478 permettant d'installer le Microprocesseur Intel Pentium 4. Le microprocesseur que vous achetez doit être muni d'un système de refroidissement avec dissipateur thermique et ventilateur. Dans le cas contraire, veuillez en acheter un, conçu spécialement pour les microprocesseurs Pentium 4 Socket 478.

1. Localisez le socle ZIF 478-broches sur la carte-mère. Serrez la base du module de retention sur la carte.

Attention: Si vous utilisez un chassis spécialement conçu pour Pentium 4, veillez faire attention à l'emplacement des Clous en Metal ou des Espaceurs installés sur le chassis. Ne laissez jamais les Clous en Metal ou les Espaceurs entrer en contact avec les circuits imprimés ou les composants sur le PCB.

1. Tirez le levier du socle CPU sur les côtés jusqu'à sur un angle d'environ 90. Insérez le CPU avec l'orientation correcte. N'utilisez pas trop de force pour insérer le CPU; il n'ira que selon une seule orientation. Refermez ensuite le levier du socle tout en maintenant le CPU.
2. Placez le dissipateur de chaleur face vers le bas dans le CPU jusqu'à ce qu'il recouvre celui-ci complètement.
3. Placez le Ventilateur et l'Assemblage du Mécanisme de Retient dans le dissipateur de chaleur. Assurez-vous que les quatre Verrous de Retient sur chaque côté du Ventilateur et du Mécanisme de Retient dans les Trous de Retient.
4. Pressez le Verrou de Retient sur les deux côtés du Ventilateur et du Mécanisme de Retient pour verrouiller ensemble avec la Base du Module de Retient.
5. Le Ventilateur, le Mécanisme de Retient et la Base du Module de Retient doivent maintenant être verrouillés l'un sur l'autre avec le dissipateur de chaleur à l'intérieur.

Attention: N'oubliez pas de programmer la fréquence de bus correcte et le multiple pour votre processeur.

Installer la carte mère dans le châssis

Une fois que vous aurez installé le processeur sur la carte mère, vous pourrez commencer à fixer la carte mère sur le châssis. Tout d'abord, vous avez besoin de fixer la carte mère sur le châssis. La plupart des châssis d'ordinateur possèdent une base sur laquelle il y a différents trous de montage permettant à la carte mère d’être fixée fermement, et en même temps d’éviter les court-circuits. Utilisez les talons ou les entretoises fixés sur le châssis pour fixer la carte mère.

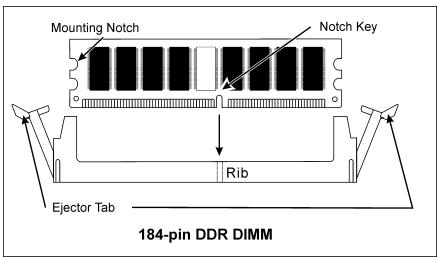

Installer des modules RAM

1. Localisez le socle DIMM sur la carte.
2. Maintenez les deux bords du module DIMM avec précaution, en évitant de toucher ses connecteurs.
3. Alignez la touche du cran avec la ligne sur le socle.
4. Pressez fermement le module dans les socles jusqu'à ce que les languettes d’éjection sur les deux côtés du socle aillent automatiquement dans le cran de montage. Ne forcez pas à l’excès sur le module DIMM car celui-ci ne peut aller que selon une seule orientation.
5. Pour enlever des modules DIMM, pressez simultanément les deux languettes d'éjection sur le socle, puis sortez le module DIMM.

Attention: L'électricité statique risque d'endommager les composants électroniques de l'ordinateur ou des cartes optionnelles. Avant de commencer ces procédures, assurez-vous de bien décharger toute l'électricité statique en touchant rapidement un objet métallique relié au sol.

Connecteurs, socles de connexion, interrupteurs et adaptateurs

À l'intérieur du boîtier de n'importe quel ordinateur il y a plusieurs câbles et prises qui doivent être connectés. Ces câbles et prises sont habituellement connectés les uns après les autres aux connecteurs situés sur la carte mère. Vous avez besoin de faire attention au sens de connexion des câbles et, s'il y a lieu, remarquez la position de la première broche du connecteur. Vous installerez certains adaptateurs pour des besoins spéciaux, tels adaptateurs SCSI, adaptateurs AGP, etc. Lorsque vous les installez dans les emplacements situés sur la carte mère, veillez les fixer sur le panneau arrière du châssis à l'aide des vis.

Pour les informations détaillées, veuillez vous référer au manuel utilisateur en version complète.

Brancher les connecteurs d'alimentation dans les connecteurs ATX12V

Souvenez-vous que vous devez pouvoir appuyer le connecteur de toute alimentation fermement dans le connecteur ATX12V pour assurer une bonne connexion.

Configuration du BIOS

Une fois le matériel installé complètement, démarrez l'ordinateur et allez sur l'item dans le BIOS pour configurer les paramètres du processeur. Pour les informations détaillées, veuillez vous reférer à la version complète du manuel utilisateur.

Boîtier IOIOIO6HbIe CBeIeHnO MaternHcKo IIIaTe IpiHBeIeHb B pyKOBOCTBE IOJIb3OBaTeJI. KpaTKeO pyKOBOCTBO IO yCTaHOBKe IpeHa3NaYeHO IJIa OIIbTHbIX CneIHaJIHcTOB. EcJIN Bbl Co6HpaeTE KOMIIbOTep BIIepBbIe, O3HAKOMbTEcB cIepBa C pyKOBOCTBOM IOJIb3OBaTeJI HJI IN IOIIpOcHTe TeXHHaIOMOHy B HaCTPOJKe KOMIIbOTepHO CHCTEMbl.

Ha 3ToH cHCTeMHoH IIaTe HcIIb3yEtc rHe3IO ZIP (cHyIeBbIM ycHJIeM yctAHOBKn) THNa 'Socket 478' IIAI Ipoueccopa Intel Pentium4. B KOMIIeKeT IpiHO6peTaEMO Ipoueccopa IOJIKHb BXOINb paIHaTOP HBeHTNJIaTOP. B IpOTHBHom CJIyae CJIeYET IpiHO6peCTn PaIHaTOP H BeHTNJIaTOP, IpeIHa3HaueHHbIe IIOIpoueccopa Pentium4 c pa3bemom Socket 478'.
