Type de produit	Carte mère
Socket processeur	Socket 478
Format	Non précisé
Chipset	Non précisé
Support mémoire	Non précisé
Nombre de slots mémoire	Non précisé
Type de mémoire	Non précisé
Slots d'extension	Non précisé
Connecteurs IDE	Non précisé
Connecteurs SATA	Non précisé
Ports USB	Non précisé
Audio intégré	Non précisé
Réseau intégré	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Compatibilité OS	Non précisé

FOIRE AUX QUESTIONS - BH7 ABIT

Comment installer le BIOS sur ma carte mère ABIT BH7 ?

Pour installer le BIOS, téléchargez la dernière version du BIOS sur le site officiel d'ABIT, puis créez une clé USB bootable. Redémarrez l'ordinateur, accédez au menu de démarrage et sélectionnez la clé USB pour lancer l'installation.

Quel type de mémoire RAM est compatible avec la ABIT BH7 ?

La carte mère ABIT BH7 est compatible avec la mémoire DDR SDRAM. Elle prend en charge jusqu'à 2 Go de RAM avec des vitesses allant de 266 MHz à 400 MHz.

Pourquoi ma carte mère ABIT BH7 ne démarre-t-elle pas ?

Vérifiez les connexions d'alimentation, assurez-vous que la RAM et le processeur sont correctement installés, et inspectez les composants pour tout dommage visible. Essayez également de retirer tous les périphériques non essentiels.

Comment mettre à jour les pilotes de la ABIT BH7 ?

Visitez le site web d'ABIT pour télécharger les derniers pilotes disponibles. Installez-les un par un en suivant les instructions fournies dans les fichiers téléchargés.

Est-ce que la ABIT BH7 prend en charge les processeurs Pentium 4 ?

Oui, la carte mère ABIT BH7 prend en charge les processeurs Pentium 4 avec un socket Socket 478.

Comment résoudre un problème d'échauffement sur la ABIT BH7 ?

Assurez-vous que le dissipateur thermique est correctement installé et que le ventilateur fonctionne. Vérifiez également la circulation d'air dans le boîtier et nettoyez la poussière accumulée.

Que faire si le son ne fonctionne pas sur ma ABIT BH7 ?

Vérifiez que le pilote audio est installé correctement. Assurez-vous également que les câbles audio sont correctement connectés et que le volume n'est pas coupé ou réglé au minimum.

Comment réinitialiser le BIOS de la ABIT BH7 ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, retirez la pile du BIOS pendant environ 5 minutes, puis remettez-la en place. Cela réinitialisera les paramètres du BIOS aux valeurs par défaut.

La ABIT BH7 supporte-t-elle les disques durs SATA ?

Non, la carte mère ABIT BH7 ne prend en charge que les disques durs IDE. Pour les disques durs SATA, un contrôleur SATA supplémentaire est nécessaire.

Comment installer une carte graphique sur la ABIT BH7 ?

Ouvrez le boîtier de l'ordinateur, localisez le slot AGP sur la carte mère, insérez la carte graphique dans le slot et fixez-la avec les vis appropriées. Assurez-vous que l'alimentation est suffisante pour la carte graphique.

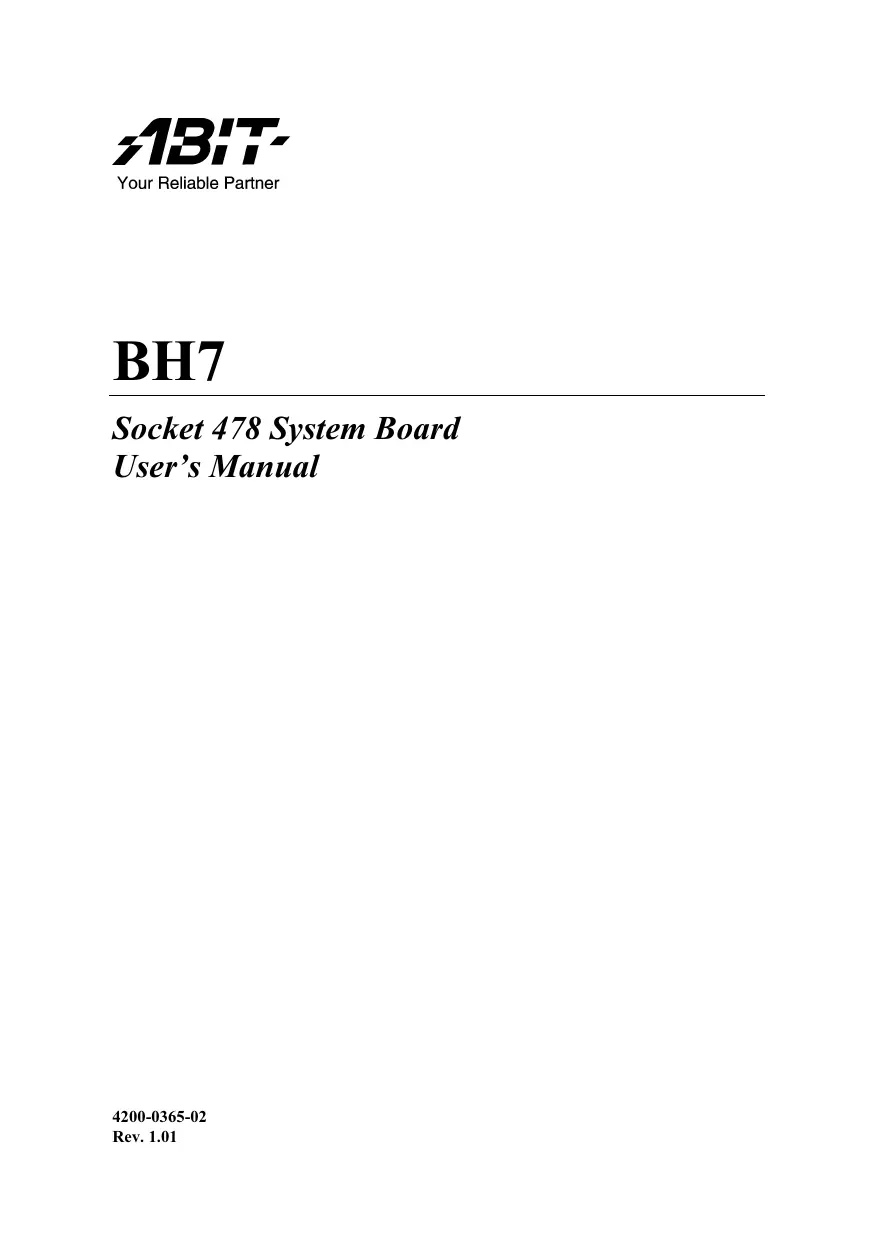

MODE D'EMPLOI BH7 ABIT

PAF ARE DA — (25 ré ARC RE À © RIRE À SRE fe » Hé

AREA © RÉ : RÉGNER EC FAURE à HOT E2 Àf à AÉMERO/EREAE FAIR RE LU PS ARMOR EAP AIRE ©

BH7 Guide d'Installation Rapide 7 BH7 Guide d’Installation Rapide Pour des informations relatives à cette carte mère plus détaillées, veuillez vous référer à notre version complète du manuel utilisateur. Ce guide d'installation rapide est créé pour les assembleurs système expérimentés. S'il s’agit de votre premier essai pour installer un ordinateur, nous vous suggérons de lire d’abord le manuel en version complète ou de demander l’aide d’un technicien pour vous aider à configurer le système ordinateur. (Un manuel de l'utilisateur complet est disponible en naviguant dans le CD des pilotes et utilitaires fournis avec la carte mère.) Installer le Dissipateur de Chaleur du CPU et l'Assemblage du Ventilateur Cette carte mère fournit un support ZIF (Zero Insertion Force) Socket 478 permettant d'installer le Push Dome To Lock Microprocesseur Intel” Pentium” 4. Le RelenionLock microprocesseur que vous achetez doit être muni d'un système de refroidissement avec dissipateur thermique | sara aetenior et ventilateur. Dans le cas contraire, veuillez en (MecheniomAssembiy acheter un, conçu spécialement pour les microprocesseurs Pentium" 4 Socket 478. FRS 4

1. Localisez le socle ZIF 478-broches sur la FER

carte-mère. Serez la Base du Module de (|l J Rétention sur la carte. Ve \

Attention: Si vous utilisez un châssis spécialement Rond aot _ 7 conçu pour Pentium” 4, veuillez faire attention à 12 ÿ l'emplacement des Clous en Métal ou des Espaceurs installés sur le châssis. Ne laissez jamais les Clous en Métal ou les Espaceurs entrer en contact des circuits imprimés ou des composants sur le PCB. Hestink

2. Tirez le levier du socle CPU sur les côtés jusque

sur un angle d’environs 90. Insérez le CPÜ avec l'orientation correcte. N'utilisez pas trop de force pour insérer le CPU; il n'ira que selon une seule orientation. Refermez ensuite le levier du socle tout en maintenant le CPU.

3. Placez le dissipateur de chaleur face vers le bas

dans le CPU jusqu’à ce qu'il recouvre celui-ci complètement. Ramon É Ÿ nee

4. Placez le Ventilateur et l'Assemblage du Rotonion ot .

Mécanisme de Retient dans le dissipateur de C2 > chaleur. Assurez-vous que les quatre Verrous de y Retient sur chaque côté du Ventilateur et du Mécanisme de Retient dans les Trous de Retient.

5. Pressez le Verrou de Retient sur les deux côtés du

Ventilateur et du Mécanisme de Retient pour verrouiller ensemble avec la Base du Module de Retient.

6. Le Ventilateur, le Mécanisme de Retient et la Base du Module de Retient doivent maintenant être

verrouillés l’un sur l’autre avec le dissipateur de chaleur à l’intérieur. sers Manual

8 BH7 Guide d'Installation Rapide Attention: N'oubliez pas de programmer la fréquence de bus correcte et le multiple pour votre processeur. Installer la Carte Mre dans le Châssis Une fois que vous aurez installé le processeur sur la carte mère, vous pourrez commencer à fixer la carte mère sur le châssis. Tout d’abord, vous avez besoin de fixer la carte mère sur le châssis. La plupart des châssis d'ordinateur possèdent une base sur laquelle il y a nombreux trous de montage permettant à la carte mère d’être fixée fermement, et en même temps d'éviter les court-circuits. Utilisez les talons ou les entretoises fixés sur le châssis pour fixer la carte mère. Installer des Modules RAM

1. Localisez le socle DIMM sur la carte.

2. Maintenez les deux bords du module DIMM avec C

précaution, en évitant de toucher ses connecteurs. | |

3. Alignez la touche du cran avec la ligne sur le |1<

4. Pressez fermement le module dans les socles

jusqu'à ce que les languettes d’éjection sur les deux côtés du socle aillent automatiquement dans le cran de montage. Ne forcez pas à l'excès sur le module DIMM car celui-ci ne peut aller que selon une seule orientation. Bec Te 184-pin DDR DIMM

5. Pour enlever des modules DIMM, pressez simultanément les deux languettes d’éjection sur le socle,

puis sortez le module DIMM. Attention: L'électricité statique risque d’endommager les composants électroniques de l'ordinateur ou des cartes optionnelles. Avant de commencer ces procédures, assurez-vous de bien décharger toute l'électricité statique en touchant rapidement un objet métallique relié au sol. Connecteurs, Socles de connexion, Interrupteurs et Adaptateurs A l'intérieur du boîtier de n'importe quel ordinateur il y a plusieurs câbles et prises qui doivent être connectés. Ces câbles et prises sont habituellement connectés les uns après les autres aux connecteurs situés sur la carte mère. Vous avez besoin de faire attention au sens de connexion des câbles et, s’il y a lieu, remarquez la position de la première broche du connecteur. Vous installerez certains adaptateurs pour des besoins spéciaux, tels adaptateurs SCSI, adaptateurs AGP, etc. Lorsque vous les installez dans les emplacements situés sur la carte mère, veuillez les fixer sur le panneau arrière du châssis à l'aide des vis. Pour les informations détaillées, veuillez vous référer au manuel utilisateur en version complète. Brancher les connecteurs d'alimentai n dans les connecteurs ATX12V ouvenez-vous que vous devez pousser le connecteur de votre alimentation fermement dans le connecteur ATXI2V pour assurer une bonne connexion. Configuration du BIOS Une fois le matériel installé complètement, démarrez l'ordinateur et allez sur l'item dans le BIOS pour configurer les paramètres du processeur. Pour les informations détaillées, veuillez vous référer à la version complète du manuel utilisateur. BH7
