Type de produit	Enceinte acoustique de bibliothèque (bookshelf)
Marque	B&W (Bowers & Wilkins)
Modèle	DM 550
Dimensions (H x L x P)	352 x 204 x 243 mm
Poids unitaire	5,5 kg
Puissance admissible	10 W à 75 W RMS sous 8 Ω
Impédance nominale	8 Ω (minimum 4 Ω)
Réponse en fréquences	75 Hz – 20 kHz (±2,5 dB en champ libre)
Bande passante	56 Hz – 30 kHz (-6 dB)
Sensibilité	87 dB (2,83 V à 1 m)
Distorsion harmonique (2e et 3e)	< 1,0 % de 200 Hz à 20 kHz ; < 3,0 % de 20 Hz à 200 Hz
Haut-parleurs	Basse-médium 160 mm (membrane composite fibres, bobine 26 mm) + tweeter à dôme aluminium (bobine 26 mm)
Filtre	3ème ordre, passe-bas et passe-haut
Protection	Fusible à fusion rapide 2 A
Finition	Placage noyer ou frêne noir
Entretien	Chiffon doux et sec pour le placage ; brosse douce pour la façade en tissu ; éviter aérosol direct et contact avec les haut-parleurs
Consignes de sécurité	Brancher avant d'allumer l'amplificateur ; respecter la phase (+/-) ; ne pas dépasser 75 W RMS ; utiliser des câbles de section suffisante (≥ 1,5 mm²)
Réparabilité	Fusible remplaçable (2 A rapide) ; câbles internes non décrits

FOIRE AUX QUESTIONS - B&W DM 550 B&W

Comment brancher correctement les enceintes DM550 ?

Raccordez la borne rouge de l'enceinte à la borne rouge (positive) de l'amplificateur et la borne noire à la noire. Utilisez des câbles de section minimale 1,5 mm² jusqu'à 5 m, et 2,5 mm² au-delà. Un branchement en opposition de phase (inversé sur une enceinte) dégrade gravement le grave et l'image stéréo.

Quel amplificateur utiliser avec les B&W DM550 ?

La puissance recommandée est comprise entre 10 W et 75 W RMS sous 8 Ω. Un ampli plus puissant (dans cette plage) est préférable pour éviter l'écrêtage. Un ampli trop faible peut endommager les haut-parleurs.

Quelle est la position idéale pour placer les enceintes DM550 ?

Placez les enceintes de façon à former un triangle équilatéral avec votre position d'écoute. La distance entre les enceintes doit être comprise entre 1,5 m et la distance d'écoute. Éloignez-les des murs d'au moins 0,5 m pour la profondeur sonore, et évitez les angles.

Comment entretenir le placage et la façade en tissu ?

Le placage bois s'entretient avec un chiffon doux et sec (ou légèrement humide). Pour la façade en tissu, retirez-la délicatement (velcro ou embouts plastiques) et brossez-la avec une brosse douce pour vêtements. Ne pulvérisez jamais d'aérosol directement sur les haut-parleurs.

Que faire si un fusible saute ?

Le fusible à fusion rapide de 2 A se trouve sur le panneau arrière. Remplacez-le par un modèle identique (2 A 250 V). Si le fusible saute à nouveau, cela peut indiquer un défaut d'amplification ou un câblage : vérifiez le branchement et la puissance de l'ampli.

Les B&W DM550 conviennent-elles pour les sources analogiques et numériques ?

Oui, elles ont été conçues pour l'ère du CD et du numérique, mais excellent aussi avec les sources analogiques (platine vinyle). Leur dynamique et leur faible distorsion les rendent polyvalentes.

Quelle est la sensibilité des DM550 ?

La sensibilité est de 87 dB (mesurée à 2,83 V à 1 m). Cela signifie qu'avec une puissance modeste, elles produisent un niveau sonore satisfaisant dans une pièce de taille moyenne.

Puis-je placer les enceintes sur une étagère ou dans une bibliothèque ?

Oui, c'est leur usage recommandé. Veillez à ce que le tweeter soit à hauteur d'oreille en position d'écoute. Évitez de les enfermer complètement dans un meuble clos, qui nuirait à la restitution des basses.

Comment améliorer l'acoustique de la pièce ?

Variez la distance des enceintes aux murs (utilisez des ratios comme 0,5 et 1,0). Des rideaux épais réduisent la réverbération dans le médium/aigu ; des meubles volumineux influent sur les graves. Évitez les surfaces parallèles.

Quels câbles utiliser pour les DM550 ?

Utilisez des câbles de section au moins 1,5 mm² pour une distance jusqu'à 5 m, et 2,5 mm² au-delà. Des câbles audio spécialisés peuvent apporter une amélioration. Gardez les câbles les plus courts possible.

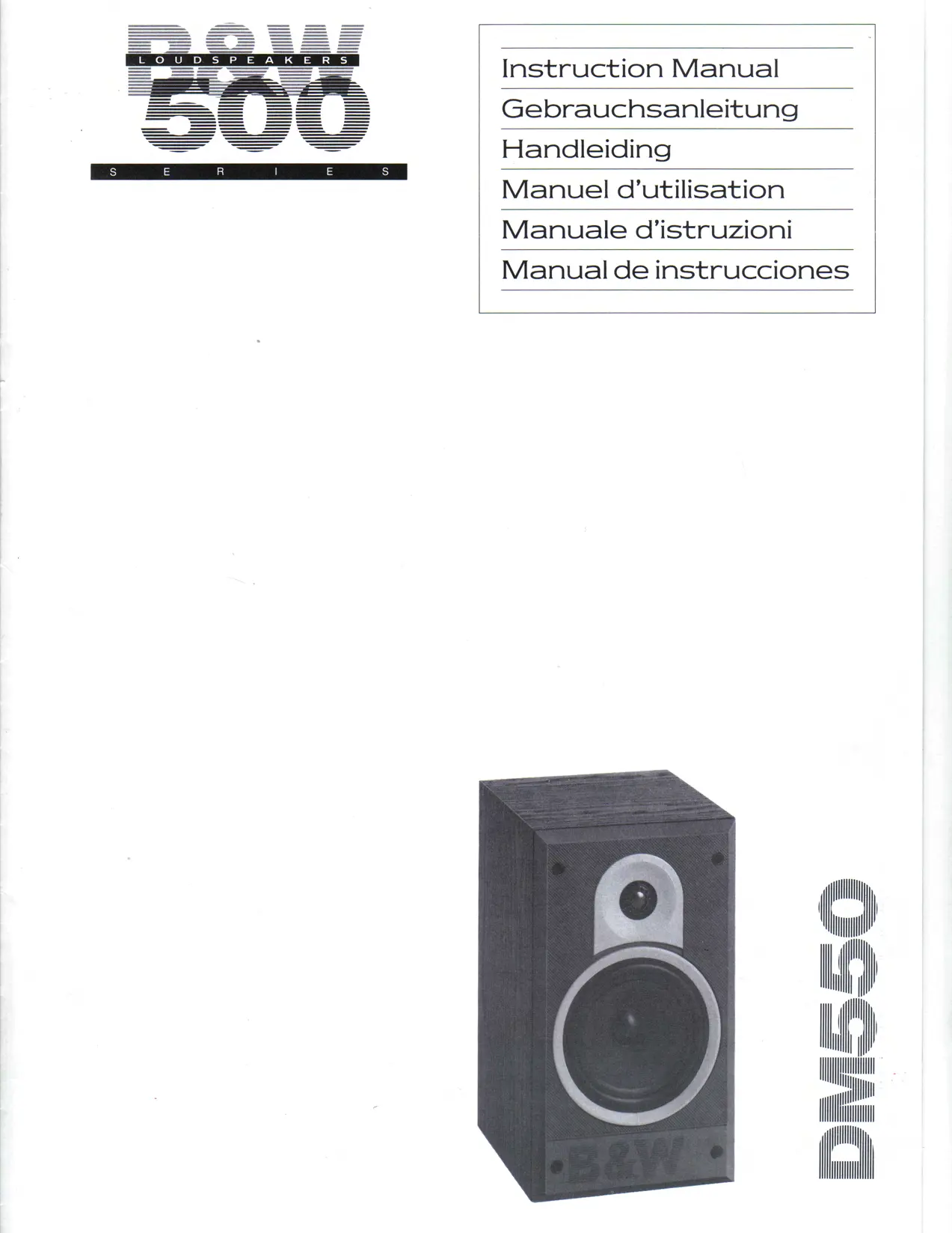

MODE D'EMPLOI B&W DM 550 B&W

1 Les enceintes B&W DM550 8 2 Conception 8 3 Déballage, installation, branchements électriques et entretien 8 4 Le local d'écoute et la mise en place des enceintes 8 5 Amplificateur de puissance, préamplificateur, source 8 6 Suggestions musicales 8 7 Caractéristiques 9

Conteno

Sezioni pagina

Les enceintes B&W DM550

Dans la lignée des fameuses enceintes B&W, et après la célèbre série 100, l'enceinte digital monitor DM550 reprend l'ensemble des avantages de la nouvelle technologie, et avec des performances encore améliorées au niveau des extrêmes aigus et d'une coloration plus faible.

Grâce à une esthétique agréable, Votre DM550 est faite pour répondre à vos exigences et convient à toutes les décorations intérieures.

Tous les paramètres de mesure de la série 500 ont été optimisés par l'utilisation intensive de CAO (conception assistée par ordinateur) pour assurer et améliorer (autant que faire se peut) les fréquences basses. Pour arriver à la courbe de réponse la plus linéaire possible, de nouveaux hauts-parleurs ont été conçus. Ceux-ci bénéficient de l'expérience des études sur le comportement des membranes et des mesures par interferométrie laser faits sur de très nombreux prototypes.

La série des enceintes 500, volontairement représentées comme 'digital monitors', a été conçue pour l'ère du compact-disc et du numérique. Elles sont capables de tirer le meilleur parti de ces nouvelles sources : capacité dynamique accrue, informations transitoires améliorées, faible niveau de bruit... Les B&W DM550 sont néanmoins tout aussi à l'aise avec les sources analogiques.

Le propos de ce manuel d'utilisation est de vous familiariser avec votre nouvelle acquisition et de vous permettre d'en tirer le plus grand plaisir. Toute enceinte de qualité dépend à la fois du signal qui l'alimente et de l'environnement (c'est-à-dire la pièce d'écoute), aussi avons-nous consacré deux paragraphes complets à ces questions.

Les produits B&W sont commercialisés dans plus de 40 pays, dans le monde entier. Nous y avons développé un réseau international de distributeurs sélectionnés avec soins, dont la raison d'être est de vous offrir, à vous, client et utilisateur, le service le plus complet. S'il s'avère que votre revendeur n'était pas capable de résoudre un problème quelconque, n'hésitez pas à vous adresser à notre agent-importateur.

Nous tenons également à vous remercier de la confiance que vous avez bien voulu nous accorder en choisissant nos produits et à vous réassurer de notre intérêt permanent à ce qu'ils vous procurent durablement satisfaction et plaisir.

Conception

Le cahier des charges de la DM550 prévoyait une enceinte de petites dimensions et d'un prix attractif pour convenir à tous les intérieurs, tout en possédant la linéaire et une réponse aux basses fréquences d'une véritable enceinte 'monitor'.

Les hauts-parleurs

Cette enceinte close DM550, pour une parfaite cohérence, emploie des transducteurs!

Un haut-parleur basses-médiun de 160mm spécialement conçu avec une bobine de 26mm - haute température. Cela permet d'utiliser un filtre simple et soigné qui garantit un système linéaire.

Un nouveau tweeter, qui utilise le même diaphragme que la déjà très célèbre Matrix 801 Série 2, et procure sans problème des fréquences au-delà de 20kHz. Et, comme tous les composants utilisés chez B&W, c'est une production B&W.

L'ébenisterie

L'expérience de B&W en matière de construction des ébénisteries a encore grandi grâce à l'invention des Séries Matrix B&W. Le savoir-faire a permis un assemblage particulier qui permet de réduire les vibrations indésirables. Dans le cas de la Série 500, une partie de nos efforts a porté sur la conception du panneau de baffle. Nous avons utilisé une matière de synthèse à structures, à la fois pour la résistance mécanique et la mise en valeur de son dessin.

Le filtre

La technologie sophistiquée assurée par la CAO a permis à B&W d'optimiser chaque composant dans sa création et le dessin du filtre. Chaque élément de la production est ainsi contrôlé automatiquement afin de s'assurer de sa conformité aux specifications. Ce souci permanent garantit ainsi à chaque haut-parleur le signal électrique parfait recherché à la conception.

Un fusible à fusion rapide de 2A protège l'ensemble contre la puissance excessive d'un signal électrique normal. Cependant, certains signaux anormaux, particulièrement ceux portant les hautes fréquences, peuvent endommager le tweeter. Les précautions d'utilisation, comme de ne pas commuter l'amplificateur avant de réaliser les branchements, doivent être observées. Le fusible est placé sur le panneau arrière de votre enceinte.

Déballage

Nous vous recommandons vivement de conserver les cartons et tous les éléments d'emballage de vos enceintes, ce qui vous permettra de les transporter dans les conditions ultérieurement.

Dans un carton de DM550 vous trouvez donc

Deux enceintes DM550 apparies. Un exemplaire de ce manuel d'utilisation

Installation

L'enceinte B&W DM550 est particulièrement convenable que en tant qu'enceinte d'étagère ou de bibliothèque et doit être installée de manière à ce que le tweeter soit à la hauteur de l'oreille lorsqu'un auditeur est en position normale d'écoute. Il n'est pas recommandé de placer les enceintes dans les angles d'une pièce car on en augmente de façon excessive les résonances naturelles.

Branchement

Brancher les enceintes à votre amplificateur, soit avec des borniers à vis, soit avec des fiches 'banane'. La borne rouge de l'enceinte doit être raccordée à la borne rouge de l'amplificateur (positif +).

La mise en phase correcte des enceintes est extrêmement importante. La perte de basses, ou une image stéréo très pauvre peut résulter d'un branchement inadéquat. Cela peut être rapidement remis en ordre en inversant les connexions sur une des enceintes.

En règle générale, utiliser des câbles le plus court possible entre l'amplificateur et les enceintes; désirer des câbles de bonne section pour conserver une résistance la plus faible possible. Nous recommandons un minimum de 1.5mm² jusqu'à 5m de long et 2.5mm² au-delà de 5m.

Toutefois, il existe des câbles audio, spécialement étudiés, qui procurent de très intéressantes améliorations. Dans la mesure du possible, essayez-les.

Entretien

Le placage bois de votre enceinte doit être entretenu avec le même soin que celui que vous portez à votre mobilier. Si vous utilisez un aérosol, pulvérisez sur un chiffon avant d'essuyer. Évitez le panneau avant tendu de tissu et les hauts-parleurs.

Si vous devez brosser ou nettoyer la façade en tissu, retirez celle-ci (qui est fixée soit avec du 'velcro', soit par des embouts 'plastiques'). Tenez-la par les bords verticaux et tirez doucement. Ce tissu peut être brosse avec une brosse douce à vêtements ou similaires. Evitez de toucher les hauts-parleurs, notamment le tweeter, vous pourriez l'endommager.

Le local d'écoute et la mise en place des enceintes

Le degré de précision avec laquelle le message musical original sera réproduit chez vous dépend de nombreux facteurs, dont la qualité de l'enregistrement – bande ‘master', pressage –, des éléments entrant dans la composition du système et des propriétés acoustiques du local d'écoute.

Le choix du local d'écoute

Peu de gens ont la chance de pouvoir désirer leur local d'écoute, néanmoins pour certains pour qui cela est possible (ou pour quiconque change d'habitation) voici quelques conseils de base :

(a) Toute pièce ayant des dimensions différentes pour la hauteur, la longueur et la largeur aura une réponse plus équilibrée qu'une pièce ayant deux ou toutes les dimensions égales et parallèles. (b) Des murs massifs sont préférables aux constructions modernes en panneaux de plâtre préfabriqués dont la rigidité est trop faible, notamment pour le contrôle du registre grave et la tenue en régime transitoire. (c) Dans des constructions sans structures de plancher massives ou en béton, un rez-de-chaussée sera préférable à un étage.

Comment modifier l'acoustique d'une pièce

De petites modifications dans le mobilier d'une pièce peuvent apporter de grandes différences dans ses propriétés acoustiques. Si vous avez des tableaux aux murs, décrochez-les, vous constatez immédiatement des modifications importantes du son produit par les enceintes! Il ne s'agit pas de supprimer tout ce qu'il y a dans la pièce... au contraire car des tableaux 'casseront' les grandes surfaces réfléchissantes et évitent les résonnances dans les fréquences élevées.

Les rideaux permettent également de modifier le comportement acoustique d'une pièce dans le medium et les aigus. Des rideaux plus épais auront une fonction absorbante dans ces registres et permettront d'obtenir une acoustique plus mate et moins réverbérante. À l'inverse, si la pièce semble trop amortissante, des rideaux plus légers rendront de la brillance aigus. Pour ce qui est des fréquences graves, leur qualité est

essentiellement conditionnée par la taille et la géométrie de la pièce et le type de construction. Néanmoins, des meubles volumineux auront un effet non négligeable et ce n'est pas perdre son temps que d'essayer de modifier leur position.

Placement des enceintes

Il a été dit que des enceintes bon marché correctement placées donnaient de meilleurs résultats que des enceintes de qualité placées n'importe comment! Bien que cela soit un peu exagéré, il est vrai que l'emplacement des enceintes est un paramètre fondamental.

La largeur de l'espace entre les enceintes dépend de la taille de la pièce et la distance à la position d'écoute. En règle générale, elles ne devraient pas être rapprochées de moins de 1.5m et l'écartement maximum ne devrait pas excéder la distance à la position d'écoute. Une bonne règle consiste à placer l'auditeur et les deux enceintes aux sommets d'un triangle équilatéral.

La position des enceintes par rapport aux murs a une importance considérable, en particulier pour la restitution des basses fréquences. Lorsque on approche les enceintes d'un mur, le niveau de basses augmente par rapport aux médiums et aux aigus. Il est également préférable que la distance de chaque enceinte aux murs les plus proches ne soit pas égale, les ratios suivants, 0,5 et 1,0 donnant, en général, d'excellents résultats.

Si l'emplacement des enceintes par rapport aux murs est fondamental quant à la qualité de reproduction du registre grave, il est important de savoir que la reproduction spatiale dépend, elle, de la distance du mur arrêté : pour une reproduction optimale de la profondeur, il est recommandé de placer les enceintes au minimum 0.5m en avant du mur arrêté.

Quant au besoin du mur devant lequel seront placées les enceintes, il dépendra essentiellement de l'organisation de votre pièce. Sachez cependant qu'il vaut justement la peine d'essayer lequel du mur le plus long ou le plus court donne le meilleur résultat.

Pour finir, on obtiendra un meilleur équilibre des informations stéréo si l'environnement acoustique aux abords immédiats des deux enceintes est identique.

L'amplificateur de puissance

Nous conseillons les limites de puissance suivantes:

MINIMUM 10W RMS (8Ω)

MAXIMUM 75W RMS (8Ω)

Nous considérons qu'il est très difficile pour un fabricant d'enceintes de spécifier une puissance optimale d'amplificateur. Elle dépend entièrement du type de musique écoutée, de la taille de la pièce d'écoute et du niveau de pression acoustique recherché. D'autant plus qu'il est toujours préférable d'avoir un amplificateur de puissance élevée qui offrira une meilleure reproduction en régime transitoire. Par contre, si la puissance de l'amplificateur est trop faible, il écrêtera. L'enceinte sera alors alimentée avec du courant continu et la reproduction sera de très mauvaise qualité.

Le préamplificateur

Le pré-amplificateur ne TRAITE que des tensions faibles au contraire de l'amplificateur de puissance qui gère des courants élevés. Son rôle est pourtant essentiel dans la chaîne de reproduction. Nous vous recommandons de le désirer avec soit qu'il soit indépendant ou intégré à l'amplificateur de puissance ; ne pas oublier que l'ultime test en matière de reproduction sonore est l'écoute critique.

Dans nos laboratoires de recherche, nous possédons de nombreuses combinaisons de pré-amplificateurs, d'amplificateurs et de sources. Tous les éléments du système (y compris les câbles) entrent en compte dans la qualité finale. L'écoute restant le test fondamental avant tout choix définitif.

Lecteur CD, platine disque, tuner

Les commentaires du paragraphe précédent s'appliquent évidemment aux sources. Les lecteurs CD ont fait des progrès considérables. Aujourd'hui, utilisés avec des enregistrements de qualité, ils sont sans doute la plus parfaite des sources, digne d'être utilisé dans les systèmes les plus sophistiqués.

Suggestions musicales

Dès que vous aurez installé vos B&W DM550, vous les oublierez ; vous serez plus proche de la musique 'live' que vous ne l'avez jamais été chez vous. Vous entendrez l'acoustique de la salle d'enregistrement et une foule de détails auparavant cachés. Malheureusement, les défauts des mauvais enregistrements apparaîtront encore plus crûtement. Aussi, nous vous indiquons une liste non limitative d'enregistrements que nous avons nous-mêmes beaucoup appréciés à la fois pour leurs qualités artistiques et techniques.

Editeur	No.	Titre
B&W	BW001	The Academy of Ancient Music, B&W Present*
L'Oiseau-Lyre	400 080-2	JS Bach, Violin Concertos 1 & 2
	414 615-2	Josef Haydn, Cello Concertos
	410 553-2	Pachelbel, Canon
	411 832-2	Mozart, Exultate Jubilate
	400 086-2	Händel, Messiah Highlights
	411 858-2	Händel, Messiah (complete work)
Decca	411 929-2	Hurford, Toccata and Fugue
	400 048-2	Beethoven, Violin Concerto
	414 273-2	Copland, Detroit SO
	410 201-2	Saint-Saëns, Organ Symphony
London	410 004-2	Kiri Te Kanawa, Chants d'Auvergne
Philips	411 449-2	Haydin, Symphonies 100 & 104 (Davis)
	401 052-2	Saint-Saëns, Piano Concerto No. 2
Chandos	Chan 8313	Walton, Symphony No. 1 (Gibson)
L'Oiseau-Lyre	DSL 09	Shostakovich, String Quartets†
ECM 1288	823 844-2	Eberhard Weber, Chorus
CBS/Sony	32DP 230	Miles Davis, 'You're Under Arrest'
Geffen	35DP51	Joni Mitchell, 'Wild Things Run Fast'
GRP Records	GRP D 9528	Billy Cobham, 'Warning'
Blue Note	CDP 746092	Stanley Jordan, 'Magic Touch'
Windham Hill	WD1036	Live at Montreux
Records

Ces références concernent les compact discs, à l'exception du titre marquet. La plupart de ces CD sont disponibles en microsillon.

Disponible chez votre revendeur B&W

Caracteristiques

Bande passante	56Hz à 30kHz (-6dB)
Réponse en fréquences	75Hz à 20kHz (±2,5dB en champ libre)
Dispersion	De 20Hz à 15kHz ±2dB, au-delà de 10° dans l'axe vertical ±2dB, au-delà de 40° dans l'axe horizontal
Sensibilité	87dB (2,83V à 1m)
Distorsion	Pour 90dB et à 1m à la seconde harmonique: <3,0% de 20Hz à 200Hz <1,0% de 200Hz à 20kHz À la troisième harmonique: <2,0% de 20Hz à 200Hz <1,0% de 200Hz à 20kHz
Impédance	Nominale de 8Ω sans jamais descendre sous 4Ω
Filtre	Du 3ème ordre avec passée-bas et passer-haut
Haut-parleurs	Basses-médium de 160mm avec membranche composite de fibres. Bobine de 26mm sur support haute-temperature avec résine polyamide thermo-duriscable. Tweeter à dôme aluminium hautes fréquences. Bobine de 26mm sur support aluminium avec résine polyamide thermo-duriscable
Puisance admissible	Amplificateur de 10W à 75W
Dimensions	Hauteur: 352mm Largeur: 204mm Profondeur: 243mm
Poids	5,5kg
Présentation	Placage noyer ou finition fréne noir
B&W Loudspeakers Ltd se reserve le droit de modifier les specifications techniques de ses produits en fonction de l'évolution de la technique. B&W DM est une marque déposée de B&W Loudspeakers Ltd.
