Type de produit	Enceinte acoustique passive
Marque	B&W
Modèle	DM 12
Volume intérieur	12 litres
Matériau du boîtier	Bois aggloméré avec couche isolante interne de 12 mm
Type de haut-parleurs	Montés sur suspensions
Protection contre les surcharges	Système APOC automatique avec indicateur LED
Indicateur de surcharge	Diode électroluminescente (LED) rouge
Type de bornes	Prise à montage rapide (push-type) noir et rouge
Section de câble recommandée (jusqu'à 5 m)	1,5 mm²
Section de câble recommandée (plus de 5 m)	2,5 mm²
Utilisation recommandée	Domestique et professionnelle
Accessoire optionnel	Pied spécifique B&W pour hauteur d'écoute optimale
Catégorie	Enceintes acoustiques
Conditionnement	Vendu par paire

FOIRE AUX QUESTIONS - B&W DM 12 B&W

Comment connecter les enceintes à l’amplificateur ?

Appuyez sur les boutons noir et rouge à l’arrière de chaque enceinte pour dégager un orifice de 3 mm. Insérez les extrémités dénudées des fils puis relâchez. Reliez la sortie rouge (+) de l’amplificateur à la borne rouge de l’enceinte et la noire à la noire.

Quelle section de câble utiliser ?

Pour des câbles jusqu’à 5 mètres, utilisez une section minimale de 1,5 mm². Pour des longueurs supérieures, optez pour 2,5 mm² afin de minimiser les pertes par résistance.

Que faire si la LED rouge s’allume ?

La LED rouge indique une surcharge (courant continu, échauffement ou signal transitoire). Le système APOC réduit alors la puissance. Dès que la cause disparaît, l’enceinte retrouve son fonctionnement normal.

Comment positionner les enceintes pour un meilleur son ?

Évitez les pièces aux dimensions identiques pour limiter les résonances. Placez les enceintes de manière à ce que la dispersion horizontale soit favorisée (fig. 1 et 2 de la notice). Expérimentez différents emplacements en écoutant un morceau connu.

Quelle hauteur idéale pour les enceintes ?

Pour les petites enceintes comme la DM12, B&W propose un pied accessoire qui assure une hauteur d’écoute optimale. Si vous utilisez un meuble, veillez à ce que les haut-parleurs soient au niveau des oreilles en position d’écoute.

Puis-je utiliser ces enceintes avec un amplificateur de faible puissance ?

Oui, mais veillez à ne pas saturer l’amplificateur pour éviter d’endommager les haut-parleurs. La protection APOC protège en cas de surcharge.

Comment réduire les résonances de la pièce ?

Placez une bibliothèque contre un mur, utilisez des tuiles d’isolation acoustique ou des meubles capitonnés. Évitez les pièces aux dimensions identiques. Tapez dans vos mains : si un écho persiste plus de 0,5 seconde, la pièce est trop réverbérante.

Les enceintes peuvent-elles être utilisées sans pied ?

Oui, sur un meuble stable. Assurez-vous que la hauteur des haut-parleurs correspond à celle des oreilles. Évitez de les poser directement sur le sol.

Comment vérifier la mise en phase des enceintes ?

La mise en phase est cruciale pour la stéréophonie. Si les branchements sont inversés sur une enceinte, les graves seront amoindris. Inversez les fils sur une seule enceinte pour corriger.

Où trouver des pièces de rechange ?

Adressez-vous à un revendeur agréé B&W. Ils peuvent fournir des haut-parleurs, des suspensions ou d’autres pièces. La notice originale est disponible gratuitement sur notice-facile.com.

MODE D'EMPLOI B&W DM 12 B&W

Présentation de la DM12

La DM12 est la plus petite enceinte jamais fabriquée par B&W.

Bien que son volume ne soit que de 12 litres, sa courbe de réponse et son niveau de sortie la classent au rang des utilisations professionnelles ou domestiques de grande qualité. Malgré sa petite taille, la DM12 peut remplacer des enceintes plus volumineuses dès qu'il y a un problème lié à l'encombrement.

Haut-parleurs montés sur suspensions

Enceinte en bois aggloméré et garnie d'une couche interne isolante de 12mm

Relier les fils de sortie de votre amplificateur aux deux prises à montage rapide situées sur l'arrière de chaque enceinte. Vous appuyez sur les boutons à dessort noir et rouge de façon à dégager un orifice de 3mm dans lequel vous insérez les extrémités dénudées des fils. Relier la sortie rouge (+) de l'amplificateur à la borne rouge de l'enceinte.

La mise en phase des enceintes est extrêmement importante. Si le branchement est inverse, la reproduction stéréophonique sera considérablement amoindrie et notamment dans les graves. Il est facile d'y remédier en inversant les branchements sur une seule des enceintes.

Vous devez utiliser des fils de liaison aussi courts que possible et d'une section assez grande. Cela permet de minimiser les pertes dues à la résistance, au minimum.

A titre indicatif, nous conseillons : Une section minimum de 1,5mm² pour les câbles allant jusqu'à 5 mètres, et 2,5mm² pour les câbles d'une longueur supérieure.

Le choix du local d'écoute et la position des enceintes sont deux éléments qui ont une grande influence sur la qualité du son que vous percevez et sur les sonorités. Certes, le choix d'une pièce est parfois limité, mais si cela vous est possible, voici quelques conseils pour vous aider.

1 Tout local fermé possède certaines résonnances qui, dans le cas d'un logement, dépendent de la distance entre les surfaces parallèles. On trouve les résonnances les plus importantes autour de 30 et 180 Hz dans une pièce courante. 2 L'endroit le moins bien adaptable serait une pièce où toutes les dimensions seraient identiques car toutes les résonnances se produiraient autour des mêmes fréquences. Pour obtenir une restitution régulière et naturelle des graves, il faut donc désirer un local dont les dimensions sont différentes. 3 Toutes les protubérances ou tous les éléments de mobilier ont pour effet d'atténuer les résonnances. En déplaçant certains d'entre eux, il est possible d'agir favorablement sur la qualité de la reproduction. 4 Les meubles capitonnés et les tableaux ont une influence sur les mediums et les fréquences élevées. Vous devrez essayer d'éviter toute sorte de résonnance. Le test simple pour vous rendre compte est de taper un coup sec dans vos mains. S'il existe un écho ou une résonnance, le son persistera pendant 0,5 à 1 seconde. 5 Vous pouvez réduire les problèmes décrits ci-dessus en placant une bibliothèque contre le mur opposé à une surface réfléchissante. Vous pouvez aussi placer sur le mur des tuiles d'isolation acoustique.

Comment disposer vos enceintes acoustiques

1 Les enceintes B&W peuvent se classer en deux catégories : celle des enceintes de petite taille qui sont vendues sans pied et celle des grandes enceintes dont le pied est intégré et fait partie du "design" de l'ensemble.

Pour les petites enceintes, B&W a prévu un pied dans les accessoires qui permet d'obtenir une bonne hauteur d'écoute. Si vous utilisez le mobilier existant, assurez-vous que la hauteur correspond aux indications données par la fig. 2.

Dans le cas des grandes enceintes, le pied intégré a été calculé pour donner la bonne hauteur.

2 Dans toutes les enceintes B&W, la position des hautparleurs a été calculée pour que la dispersion des sons soit meilleure dans le plan horizontal que vertical. Cela pour vous assurer une plus grande liberté de mouvements quand vous écoutez de la musique en stéréophonie. Fig. 1 et 2.

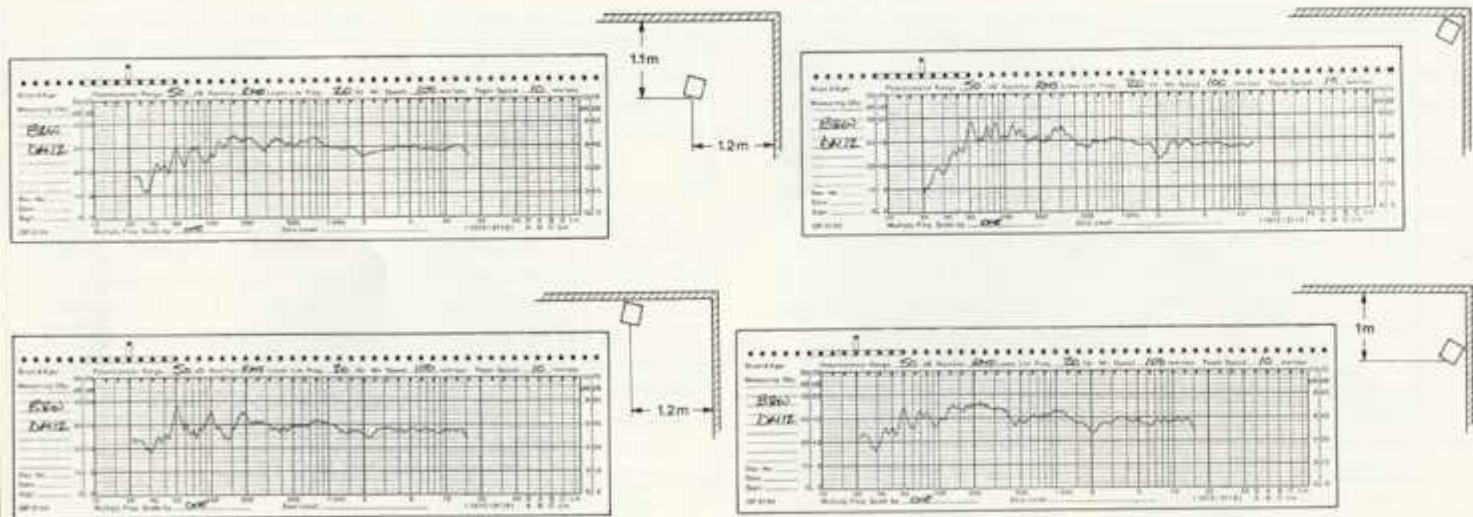

3 L'EMPLACEMENT des enceintes acoustiques dans une pièce joue un rôle important sur la qualité de la reproduction sonore. Les fig. 3 et 4 vous donnent deux façons traditionnelles pour disposer les enceintes.

Quelques mesures relatives à l'influence de l'environnement montrent que selon l'emplacement des enceintes, des résultats très différents peuvent être obtenus. C'est pourquoi nous insistons pour vous dire que le temps passé à rechercher le meilleur endroit pour vos enceintes n'est pas perdu. Fig. 5.

FIG.5

Protection contre les surcharges

B&W a été le premier de tous les grands fabricants d'enceintes acoustiques au monde à équiper ses produits de protections électroniques totales pour éviter les surcharges et la destruction des haut-parleurs. Le système de protection qui équipe la DM12 est entièrement automatique. Il est déclenché à partir du signal audio.

Ce dispositif de protection audio contre les surcharges (APOC) utilise un capteur sur chaque haut-parleur, qui est sensible aux courants continus, à l'échauffement et aux signaux transitoires en surcharge. Si l'une des anomalies se produit, le témoin diode electroluminescentes (LED) s'écaille en rouge et en même temps, la puissance de sortie de l'enceinte est réduite.

Mais dès que la cause disparait, les enceintes retrouvent les conditions normales de fonctionnement. La fig. 6 montre les différentes positions du témoin de surcharge.

Vous avez fait pour votre écoute un choix bien précis après des tests complets d'audition. Ainsi, vous avez pu constater que loin d'être un élément secondaire de la chaîne, les DM12 constituent un élément qui permet de tirer le meilleur parti de votre ensemble. Bien sûr, il ne nous est pas possible de vous recommander un fabricant pour les autres éléments de votre chaîne car il y a de très nombreux produits de haute qualité. Mais puisque vous avez acquis l'une des meilleures paires d'enceintes actuellement existantes, il vous faut choisir avec autant de soin la cellule et le bras de votre platine, votre amplificateur ainsi que le tuner et le magnétophone.

Attention, les différences peuvent être minimes. Mais elles existent et c'est votre expérience à l'audition qui sera votre meilleur guide.

Naturellement, les revendeurs spécialistes agréés B&W sont toujours à votre disposition pour vous conseiller et vous apporter leur expérience.

Nous vous conseillons aussi, d'apporter avec vous, pour faire votre choix, un de vos disques que vous connaissez bien. Ce sera la meilleure façon de ne pas vous tromper.
