MODE D'EMPLOI 7 ADURO

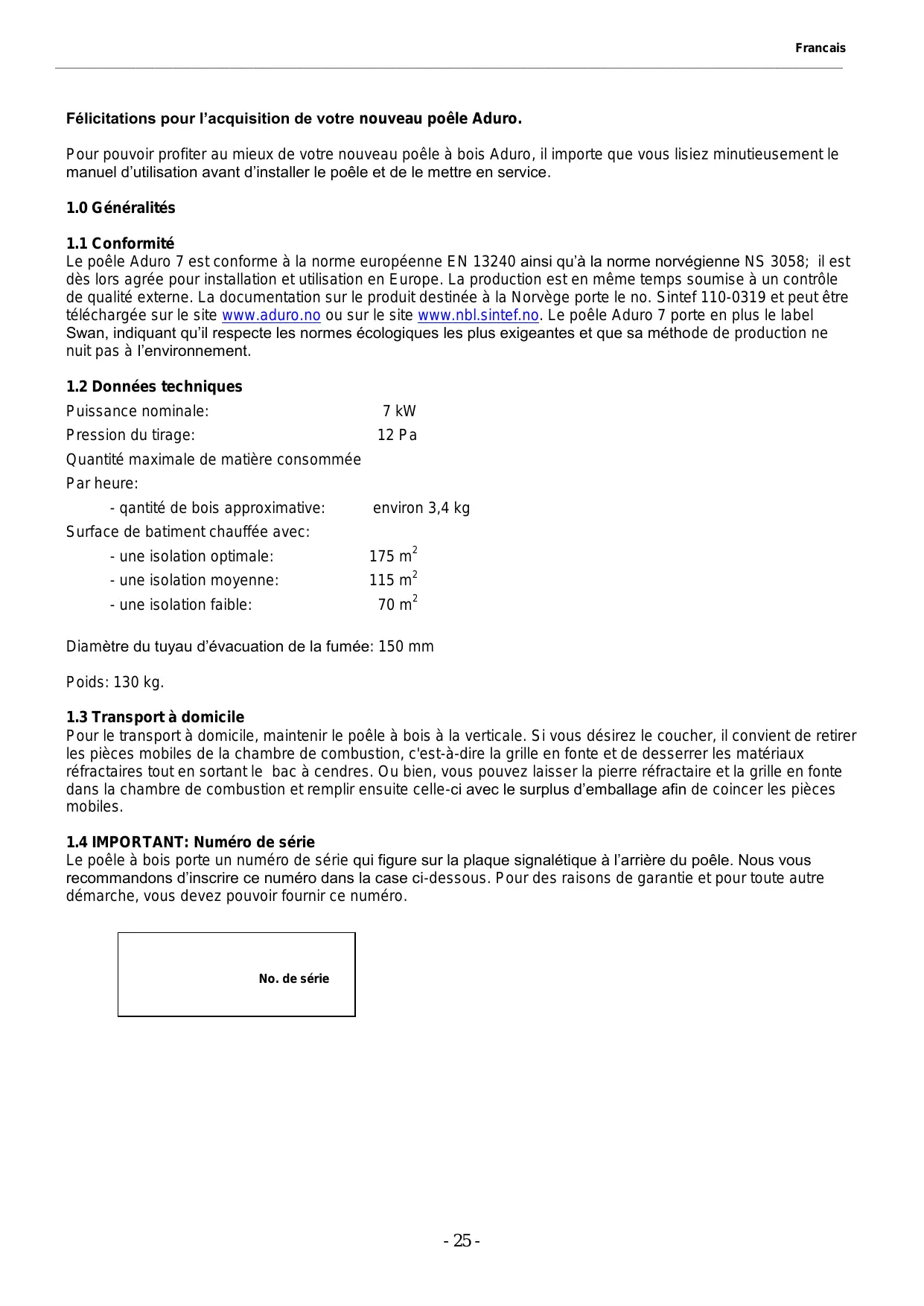

Le poêle Aduro 7 est conforme à la norme européenne EN 13240 ainsi qu’à la norme norvégienne NS 3058; il est dès lors agrée pour installation et utilisation en Europe. La production est en même temps soumise à un contrôle de qualité externe. La documentation sur le produit destinée à la Norvège porte le no. Sintef 110-0319 et peut être téléchargée sur le site www.aduro.no ou sur le site www.nbl.sintef.no. Le poêle Aduro 7 porte en plus le label Swan, indiquant qu’il respecte les normes écologiques les plus exigeantes et que sa méthode de production ne nuit pas à l’environnement. 1.2 Données techniques Puissance nominale:

Pour le transport à domicile, maintenir le poêle à bois à la verticale. Si vous désirez le coucher, il convient de retirer les pièces mobiles de la chambre de combustion, c'est-à-dire la grille en fonte et de desserrer les matériaux réfractaires tout en sortant le bac à cendres. Ou bien, vous pouvez laisser la pierre réfractaire et la grille en fonte dans la chambre de combustion et remplir ensuite celle-ci avec le surplus d’emballage afin de coincer les pièces mobiles.

1.4 IMPORTANT: Numéro de série Le poêle à bois porte un numéro de série qui figure sur la plaque signalétique à l’arrière du poêle. Nous vous recommandons d’inscrire ce numéro dans la case ci-dessous. Pour des raisons de garantie et pour toute autre démarche, vous devez pouvoir fournir ce numéro.

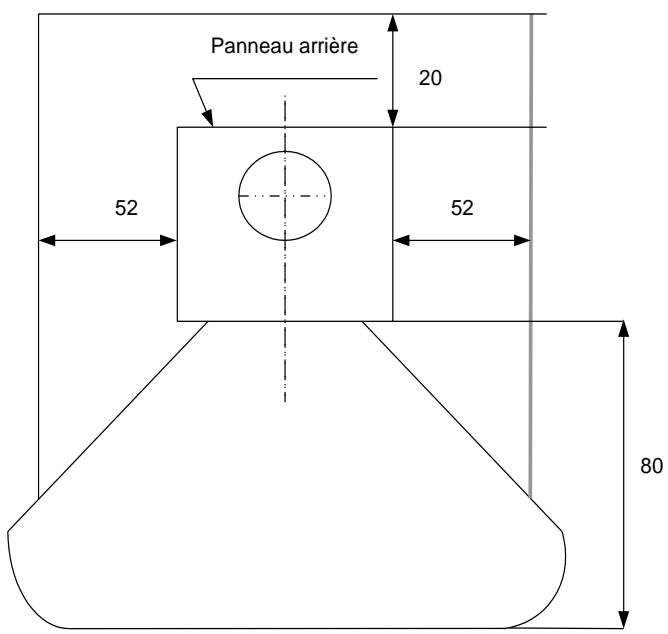

Remarque: Le poêle à bois ne peut être utilisé pour la première fois que lorsque le ramoneur local l’a agrée. 2.1 Placement du poêle/distance requise Lorsque le poêle est installé contre des matériaux inflammables, des exigences sont fixées en ce qui concerne l’écart à feu à respecter. Le poêle Aduro 7 doit être installé à 20 cm d’écart au moins de matériaux inflammables à l’arrière et à 52 cm au moins sur les côtés. Ne placer aucun meuble devant le feu à moins de 80 cm. Voir les illustrations. Si le poêle à bois est placé contre un mur en briques ou tout autre matériau non inflammable, il n’y a aucun écart minimum à respecter. Pour des raisons de nettoyage et pour pouvoir exploiter au mieux l’air en convection, il est cependant recommandé de garder un écart d’environ 5 -10 cm du mur.

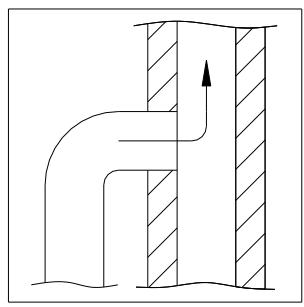

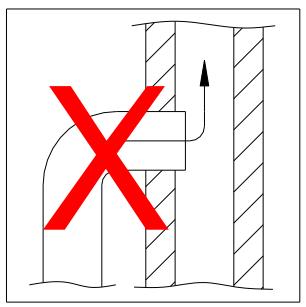

20 Pour pouvoir placer un poêle à bois sur un matériau inflammable, comme p.ex. un plancher en bois ou une moquette, il est nécessaire d’utiliser un support intérmediaire non inflammable. La grandeur de la plaque de support dépend de la taille du poêle à bois et doit couvrir au moins 30 cm à l’avant du poêle et 15 cm de chaque côté. 2.2 Raccordement du tuyau Lorsque le poêle Aduro 7 quitte l’usine, la sortie de fumées est située sur le dessus de l‘appareil. Si vous désirez que la sortie de fumées soit positionnée à l’arrière, retirez la plaque ronde du panneau située au dos du poêle puis bouchez la sortie de fumées ( située sur le dessus du poêle) par la plaque de recouvrement fournie ( qui recouvre ls sortie arrière). Fermez l’orifice supérieur au moyen de la plaque de garniture que vous trouverez dans le bac à cendres. Pour les poêles à bois Aduro, utiliser un tuyau d’évacuation des fumées ayant un diamètre de 150 mm. 2.3 Raccordement à la cheminée en maçonnerie Si le poêle à bois est à raccorder à une cheminée en maçonnerie, utiliser la sortie arrière ou un tuyau de fumée recourbé par la sortie du dessus. Aprèsavoir pris les mesures, faire un trou dans la cheminée, là où il faut placer le manchon dans le mur, puis rendre le mur étanche avec du mortier pour cheminées. Placer ensuite le poêle à bois et mettre le tuyau de fumée en place. Apposer une couche de garniture mince entre le tuyau de fumée et le manchon du mur afin d’assurer l’étanchéité des joints. Le tuyau de fumée doit être inséré 5 -10 cm dans le

3.0 Chauffage dans le poêle à bois

3.1 Données importantes concernant la sécurité    Ne jamais vider le bac à cendres lorsque le poêle à bois est chaud. Il peut rester des braises dans le bac à cendres jusqu’à 24 heures après extinction du feu. Attendez donc avant de le vider jusqu’à ce que vous soyez sûr qu’il ne reste aucune braise dans les cendres. La porte doit rester fermé pendant l’utilisation du poêle. La porte ne doit rester entrouvert que quelques minutes pendant l’allumage. En cas de feu de cheminée: fermer tous les clapets du poêle à bois et appeler les sapeurs-pompiers.

3.2 Quel est le type de bois qui convient pour brûler?

Nous recommandons d’utiliser des bûches de feuillus qui ont été entreposées dehors à l’abri pendant 1 an au moins. Les bûches stockées à l’intérieur ont tendance à être trop sèches et donc à brûler trop vite. Le bois doit de préférence être coupé pendant l’hiver, lorsque la majeure partie de l’humidité contenue dans le bois a été absorbée par les racines. Pour garantir le meilleur brûlage possible, l’humidité du bois ne peut pas dépasser 18 %, ce qui correspond à environ un an de stockage dehors à l’abri. On peut mesurer l’humidité du bois au moyen d‘une jauge d’humidité ou bien en graissant une extrémité de la bûche avec du savon de vaisselle et en soufflant sur l’autre extrémité. Si la bûche est assez sèche, des bulles de savon apparaîtront. Fendre le bois en bûches de 10 cm de diamètre environ et avec un longuer de 39 cm. L’utilisation de bois trop humide risque de fortement réduire le rendement du poêle et d’augmenter l’émission de particules. Il est interdit de brûler du bois verni, imprégné, des copeaux, du papier et tout autre déchet. Le brûlage de ces matériaux risque de nuire non seulement à l’environnement mais aussi à votre santé et d’endommager le poêle. 3.3 Comment dois-je allumer mon poêle à bois? L’allumage détermine la rapidité et l’efficacité du démarrage de la combustion. 1) Ouvrir le clapet d’air primaire en bas sous la porte et le clapet d‘air en haut de la porte. Le clapet d’air primaire s’utilise au début pour la démarrage du feu, tandis que le clapet d’air secondaire permet de maintenir le feu. L’illustration montre le poêle à bois avec les clapets d‘air. 2) Déposer une bûche de bois en travers dans la chambre de combustion et placer deux briquettes d’allumage sur le bois. Allumer les briquettes et déposer rapidement une nouvelle bûche sur les briquettes ainsi que quelques petits morceaux de bois en travers sur celles-ci. L’air doit pouvoir atteindre les briquettes tout en gardant les bûches proches l’une de l’autre pour qu’elles puissent se ”réchauffer“. 3) Maintenir la porte entrouvert à environ 1 cm, jusqu’à ce que le verre soit devenu si chaud que vous ne puissiez plus le toucher. Fermer ensuite la porte. Lorsque les flammes deviennent claires et visibles et que le feu a pris, fermer le clapet d’air primaire en bas de la porte.

Lors du premier allumage, qui doit se faire avec environ 1 kg de bois, il est également recommandé de laisser la porte ouverte et de ne pas la fermer avant que le poêle soit refroidi afin d’éviter que le joint de la porte colle au corps du poêle.

3.5 Comment dois-je alimenter le feu dans mon poêle à bois? Le poêle à bois est destiné à une combustion intermittente. Cela veut dire que seulement après qu’une couche des charbons ardents s’a formée il faut recharger le feu. Pour obtenir la meilleure combustion, régler l’effet/la quantité de chaleur au moyen du combustible. La combustion est plus forte avec des petites bûches qu’avec des grosses, car la surface est plus grande, ce qui libère une plus grande quantité de gaz. De plus, la quantité de bois dans la chambre de combustion détermine aussi la combustion. Pour une utilisation normale, ne pas introduire plus de deux bûches. Si vous désirez un effet accru, vous pouvez introduire plus de bûches. La puissance calorifique nominale est obtenue lorsque l’on brûle environ 1,5 kg de bois à la fois. 3.6 Clapet d’air secondaire Le clapet d’air secondaire situé en haut au dos de la porte doit toujours rester ouverte pendant l’utilisation du poêle. Ce clapet d‘air permet d’adapter le poêle au tirage de la cheminée et l’effet calorifique comme souhaité. En la vissant vers la droite, on augmente l’amenée d’air et vers la gauche, on la diminue. Dans des conditions normales, le poêle à bois fonctionne avec cette valve ouverte entre 60 % et 100 %. Ne jamais le fermer car si l’air diminue, les flammes vont s’éteindre. Les flammes doivent toujours rester visibles pour obtenir une combustion vraiment efficace. Clefs Aduro: ces clefs sont jointes au poêle et ont pour but de faciliter le maniement du clapet d‘air secondaire. La clef a la forme d’une poignée pour vous permettre ainsi d’ajuster facilement l’amenée d’air d’un côté à l’autre. En la poussant vers la droite, on augmente l’amenée d’air et vers la gauche, on la diminue. Lorsque la clef n’est pas utilisée, on peut la suspendre sur le côté dans le tiroir.

Ceci a pour effet d’augmenter le tirage à travers le poêle et de réduire le risque de chute de cendre.

Remarque: si vous surchauffez le poêle et brûlez plus de 3,4 kg de bois environ à la fois, la peinture du poêle risque de se décolorer et de se détacher par la suite. Le poêle peut être réenduit de peinture plus tard, mais ce processus n’est pas couvert par la garantie du fabricant. De même, si le poêle subit d’autres endommagements dû à sa surchauffe, ceux-ci ne seront pas couverts par la garantie. 3.8 Aduro-tronic Le dispositif Aduro-tronic automatique pour lequel une demande de brevet a été déposée permet de contrôler le poêle à bois à votre place. Il ne vous reste ainsi plus qu’à penser à introduire des bûches sèches dans le poêle et à activer le dispositif automatique. L’Adurotronic se charge du reste et vous pouvez ainsi bénéficier des flammes et d’une combustion efficace. L’Aduro-tronic est une solution mécanique qui n’utilise pas de courant électrique. Remarque: il importe à tout moment d’utiliser du bois sec ayant la taille correcte pour obtenir la meilleure combustion possible. 3.8.1 Voici comment fonctionne l’Aduro-tronic A l’allumage Lorsque le poêle est allumé pour la première fois, il doit pouvoir recevoir la quantité maximum d’air primaire permettant d’allumer le feu. Le clapet d’air primaire peut donc être maintenue ”ouverte de force ”. Pour ce faire, retirer le clapet d‘air complètement puis accrocher la clef Aduro (voir illustration). Lorsque le poêle est chaud et qu’il y a une couche de charbons ardents au fond de la chambre de combustion, le dispositif Aduro-tronic peut être mis en position automatique, c’est-à-dire que la clef Aduro peut être retirée. Ou bien, vous pouvez maintenir la porte entrouvert pendant les quelques premières minutes de la phase d’allumage (sans clef). Lors du chauffage Chaque fois que vous introduisez de nouvelles bûches dans le poêle à bois, une quantité prédéterminée d’air primaire sera introduite au cours des premières minutes. Il faut cependant veiller aussi à ne pas permettre un apport d’air primaire trop long. Ceci est nécessaire pour assurer une combustion optimale. Le dispositif Aduro-tronic se charge de d’arrêter l’air primaire au bon moment. Pour activer le dispositif automatique, il suffit de tirer le clapet d’air primaire chaque fois que vous ajoutez du bois. Le dispositif Aduro-tronic automatique fermera ensuite le clapet d‘air progressivement après une durée de temps préprogrammée.

Réglage du dispositif Aduro-tronic automatique

Le dispositif automatique est réglé à l’avance, de sorte que l’entrée d’air primaire s’arrête au cours des 5 premières minutes. Ce réglage est utilisé au cours du test sur le poêle à bois dans notre centre de test ( à l’Institut Technologique) avec des bûches de la taille ”standard” ayant une humidité optimale de 17-20 %. La taille standard pour les bûches est d’environ 30 cm de longueur et d’environ 10 x 10 cm d’épaisseur. Une cheminée ”standard” est aussi utilisée pour le test. En pratique, ce rapport peut changer. Vous pouvez donc régler le dispositif Aduro-tronic à la valeur exacte de ce rapport. Si vous souhaitez que l’arrivée d’air primaire soit fermée un peu plus lentement: (p.ex. si votre cheminée a un tirage un peu plus faible, si votre feu est un peu plus gros, ou si vous désirez avoir de longs intervalles entre les chauffages), ajustez la vis à l’avant du dispositif de commande en la poussant un peu, pour que la fermeture se fasse plus lentement. Si vous tournez la vis vers la droite, le temps de fermeture augmente et si vous la tournez vers la gauche, le temps de fermeture

Données permettant le calcul de la cheminée:

Bois Température de la fumée mesurée à [20C] Tirage de la cheminée avec effet d’épreuve [mbar]/[Pa] Débit massique des gaz de combustion [g/s]

Si la cheminée est trop basse, pas étanche ou mal isolée, il peut y avoir des problèmes avec le tirage de la cheminée (demandez à votre ramoneur d’évaluer la situation). Le tirage doit se situer aux environs de 0,10 – 0,14 mbar pour assurer une combustion satisfaisante et empêcher l’échappement de fumée. Si le ramoneur estime que le tirage est bon et que vous avez encore des problèmes avec l’allumage, vous pouvez essayer de prolonger la phase d’allumage/d’utiliser plusieurs bûchettes minces pour permettre à la cheminée de bien s’échauffer dans l’intervalle. La cheminée ne tirera au mieux que lorsqu’elle sera chaude. Il est possible de prolonger la phase d’allumage en utilisant de nombreuses bûchettes ainsi que 1-2 blocs d’allumage. Lorsqu’une couche de charbons ardents s’est formée, ajouter 2-3 bûches sèches. 5.0 Entretien du poêle à bois Garnitures Au bout d’un certain temps, les cordons d’isolation vont s’user et doivent donc être examinés. S’il ne sont plus étanches, ils doivent être remplacés. Verre Le bois vert risque de causer des taches de suie sur la vitre. Elles peuvent cependant s’éliminer facilement au moyen d’un chiffon humide trempé dans la cendre refroidie dans le poêle, avec lequel on frotte le verre recouvert de suie. Il existe aussi des produits de nettoyage qui conviennent spécialement pour enlever les taches de suie des vitres. Chambre de combustion Les plaques jaunes situées dans la chambre de combustion s’usent naturellement et doivent être remplacées lorsqu’elles présentent des fissures de plus d’un demi-centimètre. La résistance des plaques dépend de la fréquence et de la puissance avec lesquelles le poêle est utilisé. Vous pouvez remplacer les plaques vous-mêmes; elles existent sous forme de kit prêt à utiliser. Vous pouvez aussi acheter des plaques entières pour reproduire vous-même les plaques fendues. Consultez votre distributeur. Cendres Vider le bac à cendres avant qu’il ne soit complètement rempli. Laisser toujours une couche de cendres au fond du poêle, car elle permet d’isoler la chambre de combustion et facilite l’allumage.

L’intérieur et les tuyaux à fumée du poêle se nettoient par le couvercle ou, le cas échéant, par l’orifice de nettoyage dans le tuyau à fumée. Il est possible de retirer la pierre supérieure réfractaire (plaque du conduit de fumée) en accédant au-dessus du poêle à bois et au tuyau à fumée. On peut aussi retirer le tuyau à fumée du poêle pour le nettoyer de cette manière. L’intérieur du poêle et le tuyau à fumée doivent être nettoyés tous les ans ou selon les besoins, normalement selon la fréquence avec laquelle le poêle à bois est utilisé. Ce travail peut aussi être exécuté par le ramoneur. Réparation de la surface Si votre poêle est griffé ou si sa surface est usée, il est facile de traiter/rafraîchir le poêle avec la peinture Senotherm® d’origine qui s’achête sous forme de bombe aérosol. Vous pouvez l’obtenir en noir ou en gris auprès de votre distributeur local. Remarque: le nettoyage du poêle à bois doit toujours se faire à froid. Pièces de rechange et modification non autorisée Seules les pièces de rechange d’origine peuvent être utilisées pour le poêle à bois. Votre distributeur pourra vous conseiller et vous vendre des pièces de rechange. Toute modification non autorisée du poêle est interdite car elle risque de rendre le poêle non conforme aux spécifications approuvées. 6.0 Accessoires Il existe une vaste gamme d’accessoires pour les poêles Aduro:   Seau pour briquettes et seau à cendre Pare-feu de cheminée Plaque de sol en verre et acier Conduit de fumée

7.0 Droit de réclamation et garantie

Conformément à la loi sur les achats, le droit de réclamation est valable pour deux ans à compter de la date d’achat du poêle à bois. Le reçu portant la date d’achat tient lieu de preuve. Le droit de réclamation ne couvre pas les dommages causés par l’installation ou l’utilisation incorrecte du poêle à bois. De même, le droit de réclamation ne couvre pas les pièches mobiles ou usées (pierre réfractaire, verre, garnitures, rails, grille en fonte et poignée), car elles s’usent lors de l’utilisation courante. Vous pouvez les acheter en tant que pièces de rechange. 7.1 Garantie en ligne (gratuite) Aduro vous donne la possibilité d’étendre la garantie ci-dessus couvrant votre poêle à bois de deux à cinq ans. Il vous suffit de visiter notre page d’accueil www.aduro.dk et d’enregistrer votre nouveau poêle sur notre base de données pour la garantie. La garantie entrera en vigueur lorsque vous aurez rempli tous les champs de données. Le délai pour l’enregistrement de votre poêle à bois est d’un mois suivant l’achat. 8.0 Questions et réponses Pour obtenir de plus amples informations, consulter le site www.aduro.dk. Nous vous souhaitons de profiter pleinement de votre poêle à bois Aduro!
