BRUKSANVISNING 7 ADURO

For att du sca fà sá stor glädje och nytta som möjigt av din nya braskamin fran Aduro ár det viktigt att du laser genom braupsanvisningen noga innan du installerar och använder kaminen.

1.0 Allmänt

1.1 Certificeringar

Aduro 7 uppfyller den europeiska standarden EN 13240 somt nord标准 NS 3058 och ar darmed godkänd for montering och användning i Europa. Produktionen genomgår dessutom extern kvalitetskontroll.

Produktdokumentationen für Norge har Sintef-nummer 110-0319 och kan laddas ner是从 www.aduro.no aller www.nbl.sintef.no. Aduro 7 År och Svanenmarkt, vilket innebär att kaminen uppyller mycket stränga miljökrav och tillverkas på ett miljövänligt satt.

1.2 Tekniska data

Nominell värmeeffekt: 7 kW

Nominell skorstensdrag 12 Pa

Maximal forbränning per timme:

• Trä ca. 3,4 kg

Värmeeffekt i byggnader med:

• Optimal isolering: 175 m²
• Genomsnittlig isolering: 115 m²
• Dälig isolering: 70 m²

Rökrör diameter: 150 mm

Vikt: 130 kg.

1.3 Hemtransport

När braskainen transporteras hem ske den helst stå upp. Om du vill lagga den ner År det viktigt att du tar bort lõsa delar i brännkammaren, dvs. gjutjärnsgaller och lõsa eldfasta stenar, samt tar ut asklådan. Du kan även låta de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och)darefter fylla utrymmet med overblivet emballage, sä att alla lõsa delar hälls på plats.

1.4 Seriennummer

På braskaminen finns att serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret i nedanstænde falt. För att garantin sca gälla och vi enklare sca kunna hjälpa dig vid eventuella frägor ar det viktigt att du kan uppgedet här numret.

Serienr

Du fär gärna installerera braskaminen på egen hand, men vi reckommender att du ber en sotare om vägledning. Din Återförsäljare kan också ge råd om installationen. Det är viktigt att du uppfyller alla gällande nationella och europeiska bestämelser och Förordningar vid installation av braskaminen. För att kaminens Funktion och sakerhet skall kunna garanteras reckommender vi att installationen utförs av en fackman. Våra Återförsäljare av Aduro kan reckommendera lámpliga montörer, se www.aduro.dk.

Obs! Braskainen mäste godkännas av behörig brandmästare innan den tas i bruk.

2.1 Placering av braskaminen/avständskrav

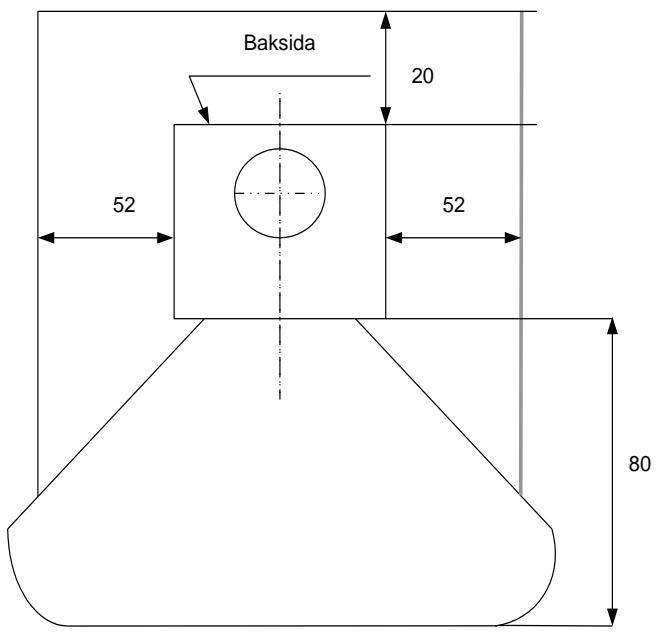

Avständskrav föreligger bara när braskainen placeras intill brännbart material. Braskainen Aduro 7 ska placeras minst 20 cm framfor brännbara material och det sca vara minst 52 cm utrymme på braskaminens sider. Det ar forbjudet att placera möbler inom 80 cm framfor braskainen. Se nedanstående illustration.

Om braskaminen skå stå intill en murad vagg eller andra ej brännbara material finns inga krav på sakerhetsavstand. För att underlätta rengöringen och utnyttja konvektorluften optimalt rekommenderar vi dock att du har ca 5-10 cm avstand till väggen.

Obs! Det är viktigt att braskaminen installereras på att golv med tillräcklig bärighet. Om den befindigma konstruktionen inte uppfyller de här kraven måste golvet Förstärkas på lämpligt satt (t.ex. med hjälp av en platta som fördelar belastningen over en större yta) for att uppnà detta.

Om braskainen ske placeras på ett brännbart underlag som t.ex. trägolv eller heltäckningsmatta måste du Först lagga ett icede brännbart underlag emellan. Golvplattans storlek beror på hur stor braskamin du har och plattan skag minst 30~cm framfor och 15~cm på var sida om braskainen.

2.2 Röranslutning

Vid leverans frän fabriken ar Aduro 7 försedd med att rökrör högst upp. Aduro 7 er fra fabrikken monteret med røgafgang i toppen. Ønskes røgafgang bagud tages den runde plade af bagpladen øverst bag på ovenen og derefter afmonteres dækpladen, der fra fabrikken er monteret ved bagudgangen. Dækpladen monteres herefter på topafgangen indefra. Topafgangen afluttes med en pynteplade, som ligger i askeskuffen. Till Aduro braskaminer används att rökrör med en diameter på 150 mm.

2.3 Anslutning till murad skorsten

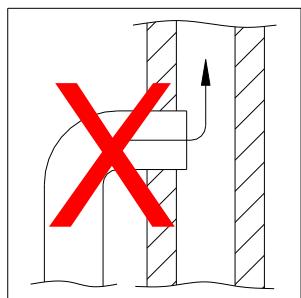

Om braskainen ske anslutas till en murad skorsten används den bakre utgangen aller ett böjt rökrör via toppavgängen. Mät noga och gör sedan hal i skorstenen. Sätt väggenomföringen på plats och tata muren med murbruk. Ställ sedan dit braskainen och montera fast rökröret. Lagg en tunn packning mellan rökröret och väggenomföringen für att tata anslutningen. Rökröret sca gå 5–10 cm in i väggenomföringen, men fär inte gå sä langt in att den blockerar skorstensöppningen (se figur nedan).

Braskaminen kan vara ansluten till sama skorsten som flera andra värmekällor. Men innan du gör det maste du kontrollera vilka regler som gäller.

3.0 Elda i braskainen

• Braskainen blir varm under drift och bördärfor hanteras med forsiktigkeit.
• Förvara aldrig lättantändiga vätskor som bensin i narheten av braskainen och använd aldrig lättantändiga vätskor for att få eld i kaminen.
• Töm aldrig asklådan när braskaminen ar varm. Det kan ligga glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tömma asklådan tills du ar saker på att det inte finns nàgon glöd kvar i lådan.
• Luckan skara vara stängd nar braskaminen används. Under de Första minuterna after att du har tänt kan du dock lamna luckan på glant.
  I handelse av soteld ske du stenga samtiga spjall pa braskaminen och tillkalla brandkaren.

3.2 Bransletyper

Alla sorters ved, samsom ved av björk, bok, ek, alm, ask, barträd och fruktträd kan användas som bränsle i kaminen. Olika träslag har olika densitet, ju högre densitet veden har desto högre ar energivärdet. HöGST densitet har bok, ek och björk. Vi rekommenderar att du använder trä som har kluvits och sedan Förvarats utomhus under tak i minst ett ár. Trä som forvaras inomhus har en tendens att bl für tort och brinner dārfor für snabbt. Träden skahelst fällas om vintern, daß en stor del av traets fukt har dragits ner i rötterna. För att uppnà optimal Förbränning börtraets sukthalt inte überstiga 18 procent, vilket motsvarar ca 1 árs Förvaring utomhus under tak. Traets sukthalt kan matas med hjälp av en fuktmätureller genom att smörjia inena änden av ett vedträ med diskmedel och därefter blasa i andra änden. Om träet är tillräckligt torrt bildas sþpubblor. Träet sca klyvas i bitar med en diameter på ca 10 cm och langden ske vara max. 39 cm. Om du använder alltför faktig ved minskas kaminens varmeeffekt avsevärt och partikelutsläppen ökar.

Det ar forbjudet att elda lackerat och impregnerat trä, spanplattor, papper och annat avfall. Eldning av sàdant material skadar saväl miljön som braskaminen och din hälsa.

3.3 Hur tander jag braskaminen?

Tändingen spelar stor roll när du vill uppà snabb och effektiv Förbränning.

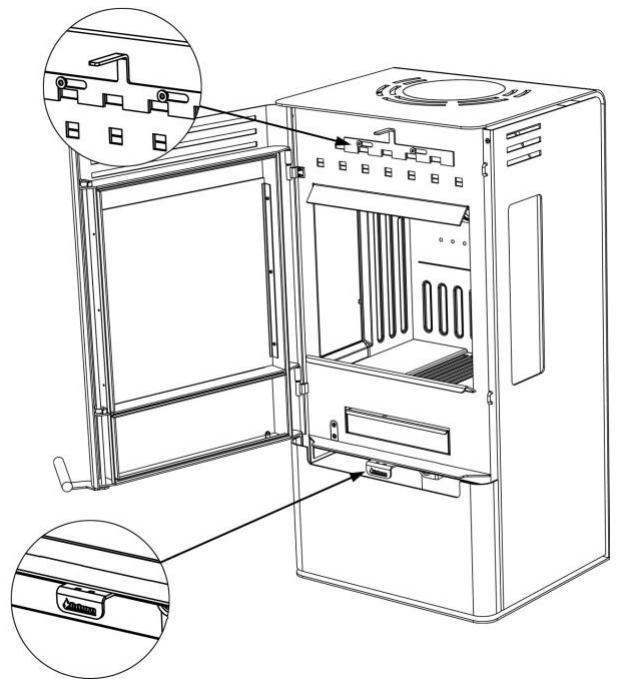

1) Börja med att öppna primärspjället/startspjället langst ner under luckan och sekundäröppningen/).[5] sekundärspjället högst upp bakom luckan. Primärspjället används i börgjan För att få fyr på brasan, medan sekundärluften häller brasan vid liv. Nedanstænde figur visar braskaminen sedd framifrän och var spjällen sitter.
2) Lagg ett vedträ på tvären i brännkammaren och placera två tändbriketter ovanpå. Tänd briketterna och lagg sedan genast ett nytt vedträ direkt ovanpå briketterna och ett par små trästickor på tvären ovanpå. Det maste kunna komma luft till briketterna, men vedtrāna ska ligga tätt ihop och "värma" varandra.
3) Lát luckan stå öppen ca 1 cm tills glaset ár sö varmt att du inte langre kan röra vid det. Stäng sedan luckan. När det finns klara, synliga flammor och elden har tagit bra fart, stäng primärspjället langst ner under luckan.

På www.aduro.dk under "Aduro brændeovne" (Braskaminer) finns en film med tips om hur du tander och eldar i braskaminen.

Sekundärspjäll

Primarspjäll

Obs! Handtagen blir varma när braskaminen används. Använd)därfor den medfoljande handsken till att sköta kaminen.

3.4 Forsta eldningen

De Första gängerna du använder braskainen kan det forekomma rök och dālig lukt是从 braskainen, vilket ár helt normalt. Det beror på att den värmebeständiga lackenHardas. Se till att vädra tillräckligt i rummet under den har tiden. Det ár också viktigt att elda försiktigt de två till tre Första gängerna, eftersom braskainen langsamt utvidgas. Du bör också källna till att kaminen under uppvärmming och nedkylning kan ave sö kallade "klickljud", ungefär som;när du häller kokande vatten i en diskho. Detta beror på de stora temperaturskillnader som materialet utsätt's for.

Första gängen du eldar bör du använda ca 1 kg ved och det är också en bra idé att lata luckan stå på glänt och inte stänga den fällän kaminen har svalnat. Detta skä göras for att Förhindra att packningen klistrar fast på själva kaminen.

3.5 Hur eldar jag i braskaminen?

Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje elnding farr brinna ner till glod innan man eldar paigen.

For att få bösta tänkbara forbränning sku du reglera effekten/värmemängden med hjälp av brändslet. Små vedträn ger kraftigare forbränning an stora vedträn, aftersom ytan ár större och veden avger mer gas. Dessutom avgörns forbränningen också av mangden ved i brännkammaren. Till normal användning bör du inte lögga in mer an två vedträn i taget. Om du vill uppnå högre effekt kan du lögga in mer ved. Den nominella värmeeffekten uppnås genom att elda ca 1,5 kg ved per timme.

3.6 Sekundärspäll

Sekundärspjället sitter over öppningen och bakom luckan. Det skä alltid vara öppet när du eldar i braskainen. Med det här spjället kan du anpassa braskainen till skorstensdraget och önskad varmeeffekt. Dra spjället at höger for att öka lufttillförseln och at vänster for att minska den. Under normala forhällanden fungerar braskainen när spjället ar mellan 60 och 100 procent öppet. Skjut aldrig spjället sä langt at vänster att flammorna slocknar. Du skä alltid kunna se flammor, daß vet du att Förbränningen ar ren och effektiv.

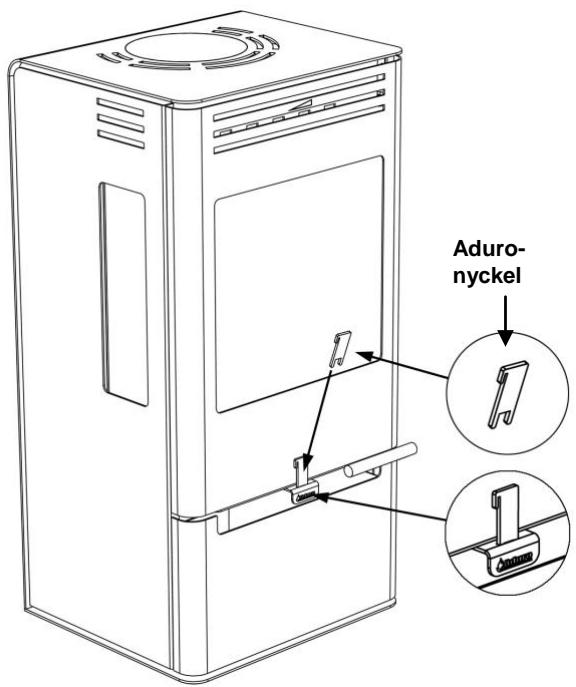

Aduro-nyckel: Den här nyckeln medfoljer kaminen och används für att sköta sekundärspjället. Nyckeln sätts fast på "handtaget" sä att du kan justera lufttillförseln frän sida till sida. Dra spjället at höger für att öka lufttillförseln och at vänster für att minska den. När nyckeln inte används kan du Hanga den på kanten till ladan.

3.7 Primärspjäll

När du lagger in ny ved sca du öppna primärspjället som sitter langst ner under luckan. Låt spjället vara öppet tills elden har tagit fart. För att utnyttja brändslet optimalt kan du vänta med att lögga på ny ved tills glöden År sö liten att du maste öppna primärspjället i ca 2 min. for att få fyr på de nya vedtrāna.

Om du vill undvika att det yr aska ur kaminen när du öppnar luckan for att lagga i ny ved kan du öppna primärspjället under luckan ca 1 minut innan du öppnar luckan. Då ökar draget genom kaminen och det År inte lika sannolikt att aska falter ut.

Obs! Om du eldar for kraftigt i braskaminen och forbränner mer an ca 3,4 kg ved i timmen finns det risk for att lacken på kaminen missfargas och senare faller av. Det går att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador på kaminen som beror på alltför kraftig ednning tacks inte heller av garantin.

3.8 Aduro-tronic-automatik

Den patentsökta och automatiska Funktionen Aduro-tronic kan sköta braskaminen Åt dig. Du behöver då bara tänka på att lögga in torr ved i kaminen och aktivera automatiken. Därefter fixar Aduro-tronic resten och du kan njuta av flammorna och den effektiva Förbränningen. Aduro-tronic ar en mekanisk LOSSing och fungerar heltutan elanslutning.

Obs! Det är viktigt att alltid använda torr ved i rätt storlek für att uppnå optimal Förbränning.

När du tänder brasan

Första gängen braskaminen tänds behöver den få sä mycket primärluft tillförd som möjlgít for att kunna tända brasan. Därfor kan primärspjället hallas "tvängsöppet". Det gös genom att du drar primärspjället ända fram och därefter sätter Aduro-nyckeln i kläm (se figur). När kaminen ar varm och det finns ett lager gläd på botten av brännkammaren kan du ställa Aduro-tronic i det automatiska laget och ta bort Aduro-nyckeln.

Alternativet kan du lata luckan sta pa glant de forsta minuterna under upptandningen (utan nyckel).

När du fyller på ved

Varje gang du lagger pa ny ved i braskaminen maste du tillfora primarluft i lagom mangd under de forsta minuterna. Det ar dock ocksa viktigt att inte tillfora primarluft under alltfor lang tid. Detta ar nodvendigt for att forbranningen ske bli optimal. Aduro-tronic-automatiken bryter tillforseln av primarluft vid lamplig tidpunkt. Du aktiverar automatiken genom att dra ut primarspjallet varje gang du lagger in ny ved. Aduro-tronic-automatiken stanger sedan spjallet gradvis after forprogrammerad tid.

Justering av Aduro-tronic-automatiken

Automatiken ar forinstalld sà att primärluften bara tillförs under de Första fem minuterna. Den har inställningen används nar braskaminen testas på Teknologisk Institut für edning med ved i "standard"-storlek som har optimal fukthalt, mellan 17 och 20 procent. Standardstorleken på ved ár ca 30 cm langd och ca 10 x 10 cm tjocklek. Vid testet används ocksä en "standard"-skorsten. I verkligeheten kan forhällandena se annorlunda ut. Därfor har du möglich att stalla in Aduro-tronic-automatiken utifrän just dina forhällanden. Om du vill att primärspjället skå stängas lite längsammare (t.ex. om du har lite minde drag i skorstenen, om veden ár större eller om du inte vill behöva fylla på ved lika ofta): Justera skruven på framsidan av justeringsbeslaget med en liters skruvmejsel, SSEATT spjället stängs längsammare. Om du vrider skruven át Höger forlängs stängningstiden, medan den förkortas om duvrider át vänster.

3.9 Ventilation/frisklufttillforsel

For att braskainen ske fungera optimal maste forbränningen tillforas luft. Darfor ar det viktigt att det kan komma in tillrackligt med luft i det rum darr braskainen star. Tata hus, kraftiga flaktar och ventilationsanlagningar kan skapa undertryck kring braskainen, vilket ger roklukt och dalg forbränning. I sadana fall ar det nodvändigt att oppna ett fönster for att tillfora luft till forbränningen och jämna ut undertrycket. Du kan också satta in en luftventil i det rum darr braskainen star. Mangden forbränningsluft som atgár till forbränningen ar ca 25m^3 /h

4.0 Skorstenen

Data for berakninq av skorsten:

	Holz
Rökgastemperatur uppmätt vid [20 °C]	330
Rekommanderat skorstensdrag [mbar]/[Pa]	0,12/12
Rökgas, massaflöde [g/s]	6,4

Den optimala forbränningen uppnås vid ett konstant skorstensdrag på 0,10 till 0,14 mbar, uppmätt i rökröret ovan För kaminen. Det finns mange faktorer som påverkar skorstensdraget, bland annat utomhustemperatur, vindstyrk a och omkringliggande byggnader. Minsta rekommenderade skorstenslangd År 3,5 m och lámplig tvärsnittsarea År 150-200 cm² (150-160 mm i diameter). Om det inte går att få tillräckligt bra skorstensdrag på naturlig vög kan du montera en röksugare på skorstenen. Om skorstensdraget År for starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren på orten für narmare rädgivning om detta.

4.1 Däligt drag i skorstenen

Om skorstenen ar for lag, otät eller bristfälligt isolerad kan det uppsta problem med skorstensdraget (lát sotaren bedöma det). Draget sca vara ca 0,10-0,14 mbar for att ge tillfredsstallande forbränning och forhindra rökutsläpp.

Om sotaren gör bedömmingen att draget ar tillräckligt och du ändå har problem med att få fyr i kaminen, kan du prova att forlänga tändfasen/använda flera tunna stickor, sö att skorstenen värms upp ordentlich heltigenom. Skorstenen drar inte optimalfforän den ar ordentlich varm. Tändfasen kan forlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlig glöd fyller du på med 2-3 torra vedträn.

5.0 Underhäll av braskaminen

Packningar

Med tiden blir packningarna slitna och bör då ses over. Om de ar otäta bör de bytas.

Glas

Fuktig ved kan ge sotfläckar på glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska frän kaminen och gnider på det sotade glaset. Det finns även rengöringsmedel som ar särskilt avsedda for borttagning av sot på glaset.

Brännkammaren

De gula plattorna i brännkammaren slits naturligt och bör bytas ut när de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror på hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i färedda set. Du kan också kopa hela plattor sö att du själv kan kopiera de utslitna plattorna. Fråga din áterförsäljare.

Aska

Töm asklådan innan den blir helt full. Lämna alltid att lager aska i botten av kaminen. Det isolerar brännkammaren och gör det enklare att tända brasan.

Kaminens yta ar lackad med varmebestendig Senotherm®-lack. Den bevaras bast om du bara dammsuger på den med ett litet munstycke med mjuka borst eller dammar av den med en torr och mjuk trasa. Använd inte sprit aller andra losningsmedel, aftersom det avlågsnar lacken.

Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rökrörets rensningsöppning. Den översta eldfasta stenen (rökvändarplattan) kan tas bort, sä att du fär fri tillgang till toppen av braskaminen och rökröret. Det gär ocksä att ta bort rökröret fran kaminen och rengörà det på sö satt. Du bör rengörà braskaminens insida och rökrör varjeår aller oftare om sö behövs, beroende på hur mycket kaminen används. Du kan även be sotaren utföra det här arbetet.

Om det blir repor i ytbelaggngen erer om den slits ner kan du afterbehandla den/frascha upp ytan med den ursprungliga Senotherm®-lacken pa sprayburk. Den finns i bade svart och gratt hos din lokala Återförsäljare.

Obs! Utför allt underhäll på braskaminen Near den är kall.

Reservdelar och ej godkändaändringar

Du fár endast använda originaldlar till braskaminen. Din Återförsälajre erbjuder rådgivning och saljer reservdlar. Det ar forbjudet att genomföra ej godkända andringar på braskaminen, aftersom det innebär att den inte langre uppfyller de godkända specifikationerna.

6.0 Tillbehör

Till Aduro braskaminer erbjuds ett brett sortiment av tillbehör:

• Aduro Sweeper eldningsverktyg
  Golvplattor i glas
• Aduro Robust stälskorsten
  Rokr
• Packningar och andra reservdeler

7.0 Reklamationsratt och garanti

I enlighet med gällande konsumentköplag har kunden rätt att reklamera braskaminen inom två ar från inköpsdatum. Kvitto med datum gäller som bevis. Reklamationsräten täcker inte skador som har orsakats av felaktig installation eller användning av braskaminen. Reklamationsräten omfattar inte heller sösa delar eller slitdelar (eldfasta stenar, glas, packninger, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan köpas som reservdilar.

Aduro ger dig möjlicht att utöka ovanstäende garanti på braskaminen frän två till fem År. Du kan bara gå in på.Var hemsida www.aduro.dk och registrera din nya braskamin i.Var garantidatabas. Garantinträder i kraft sà snart du har fyllt i alla datafält. Du maste registrera braskaminen inom en manad frän det att du harköpt den.

8.0 Frägor och svar

Om du vill ha mer information fár du gärna besöka vär hemsida på www.aduro.dk.
